FLEX-3A

  • Skanowanie wszelkiego rodzaju obiektów w zakresie od kilku do kilkuset milimetrów
  • Skanowanie bez konieczności stosowania punktów referencyjnych
  • Zautomatyzowana akwizycja danych oraz inspekcja wymiarowa

Kiedy wybrać:
Gdy potrzebujesz automatycznej kontroli jakości w seryjnej produkcji części o skomplikowanej geometrii i niewielkich wymiarach.

Zapytaj o ofertę
Zapytaj o ofertę
Opis

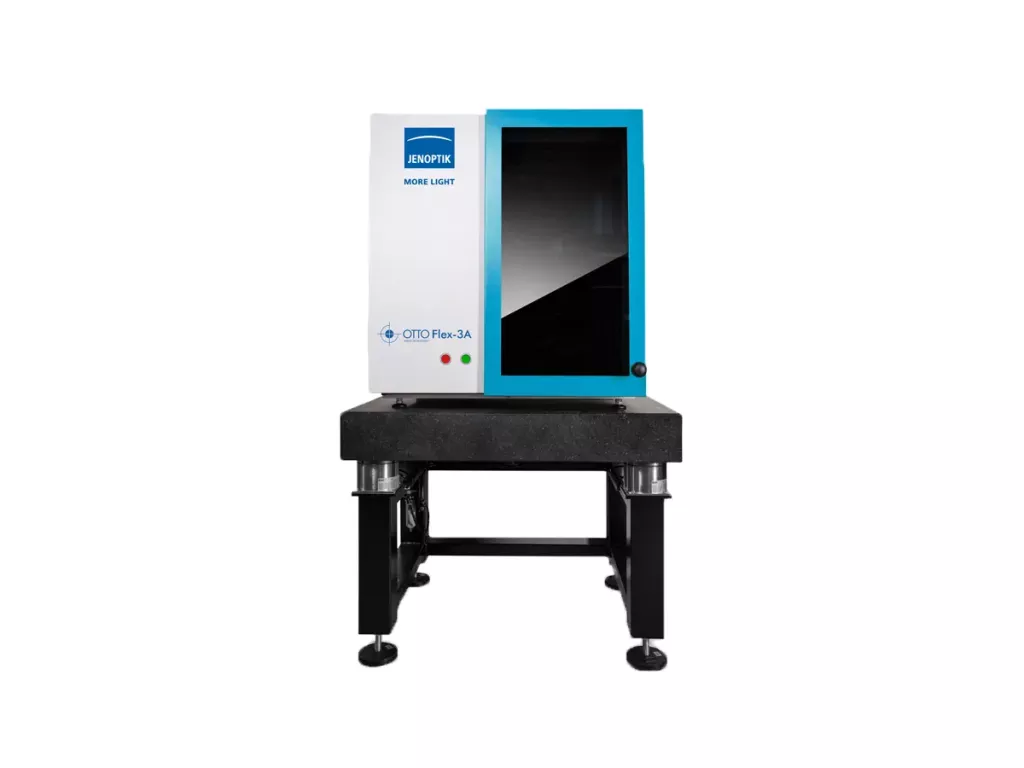

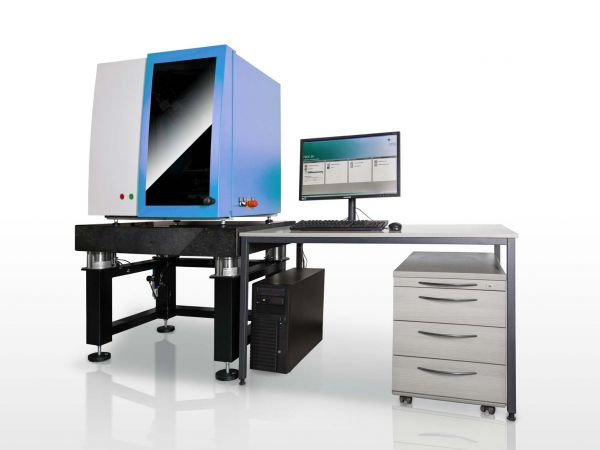

FLEX-3A – automatyczny skaner 3D do kontroli jakości w warunkach produkcyjnych

FLEX-3A to zaawansowany optyczny skaner 3D, zaprojektowany do w pełni automatycznej kontroli jakości elementów produkcyjnych, narzędzi oraz półfabrykatów. Dzięki swojej zamkniętej konstrukcji, wysokiej stabilności kalibracji i możliwości rozbudowy, system idealnie sprawdza się zarówno przy inspekcji pierwszej sztuki, kontroli końcowej, jak i przy odbiorach dostawczych – bez względu na warunki panujące na hali produkcyjnej.

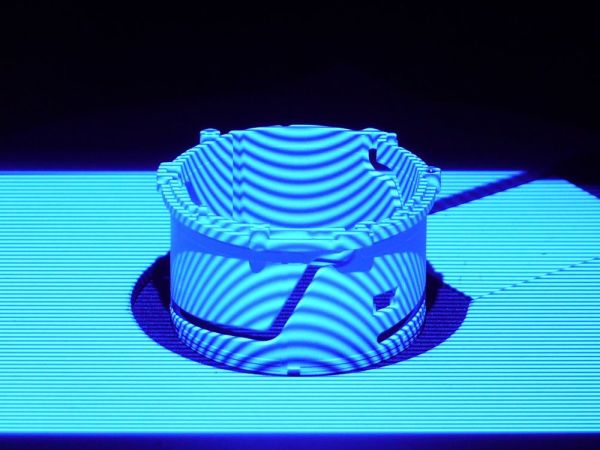

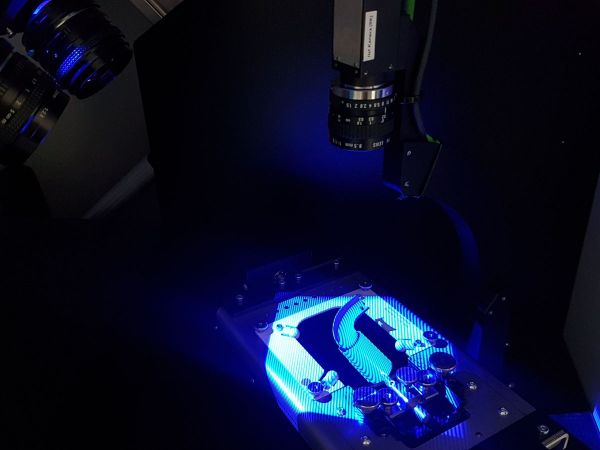

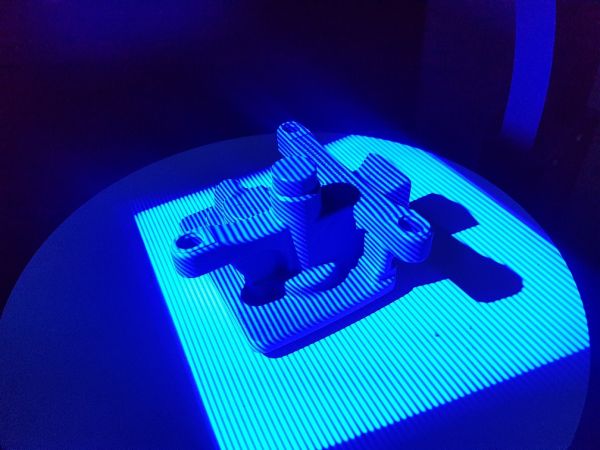

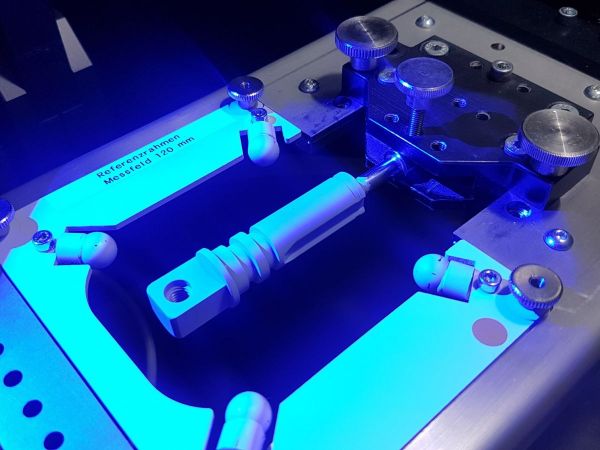

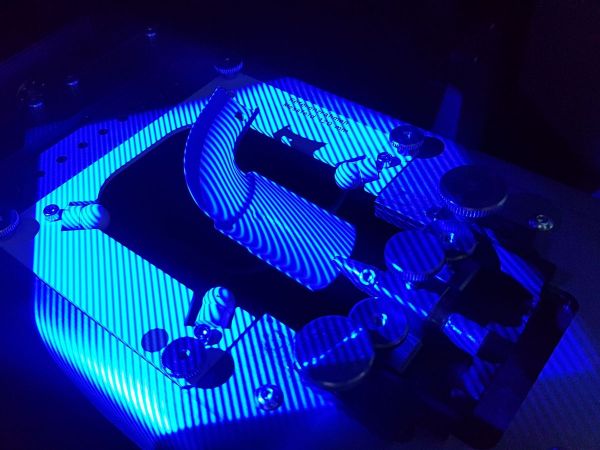

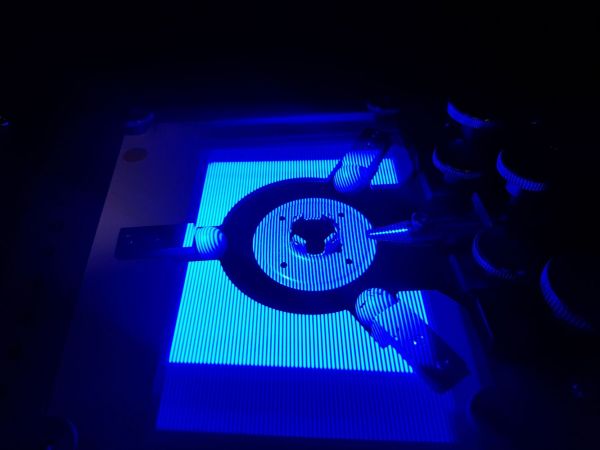

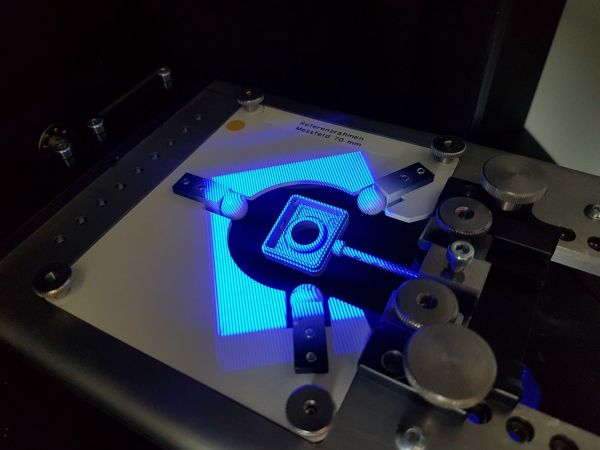

Sercem systemu jest opatentowana technologia fotogrametrycznej rekonstrukcji 3D z wykorzystaniem dedykowanej kamery referencyjnej, która pozwala na wyjątkowo dokładne i szybkie przetwarzanie częściowych danych w pełny model 3D – bez konieczności stosowania punktów referencyjnych. Dzięki temu proces akwizycji danych jest w pełni zautomatyzowany i zoptymalizowany pod kątem szybkości i dokładności.

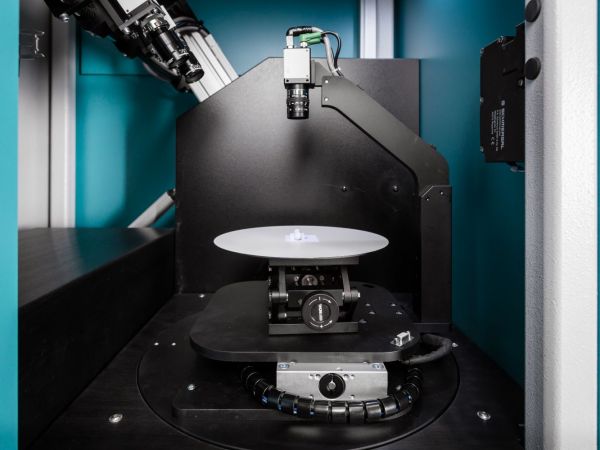

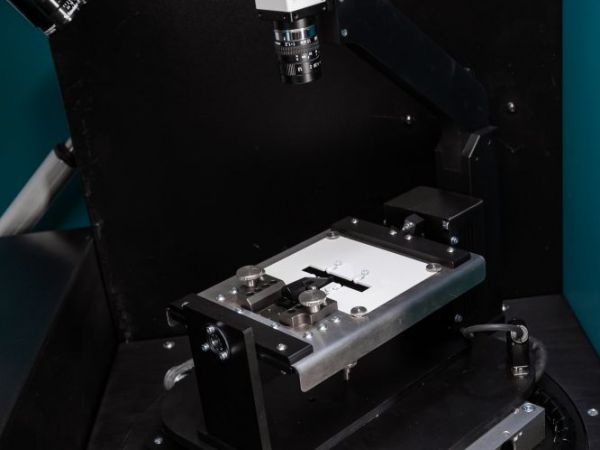

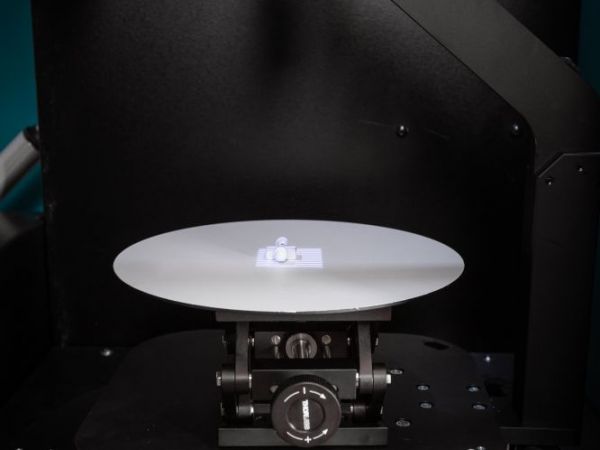

System standardowo wyposażony jest w dwie zmotoryzowane osie, w pełni zintegrowane z oprogramowaniem pomiarowym. W razie potrzeby może być rozbudowany o dodatkowe osie i sekwencje ruchu, co pozwala na elastyczne dopasowanie do specyficznych wymagań aplikacyjnych i typów detali.

Najważniejsze cechy FLEX-3A:

  • Automatyczna kontrola jakości w środowisku przemysłowym

  • Zamknięta obudowa i stabilna kalibracja długoterminowa

  • Opatentowana fotogrametryczna rekonstrukcja 3D

  • Brak konieczności stosowania punktów referencyjnych

  • W pełni zautomatyzowany proces skanowania

  • Integracja z oprogramowaniem metrologicznym

  • Możliwość rozbudowy o dodatkowe osie i ruchy

Specyfikacja
Model:
FLEX 3A/5M
FLEX 3A/12M
Źródło światła:
LED, niebieskie 460 nm
LED, niebieskie 460 nm
Ilość kamer:
3
3
Rozdzielczość kamer:
5 Mpix
12 Mpix
Rozdzielczość pomiaru:
do 8 µm
do 5 µm
Łączenie poszczególnych skanów:
Fotogrametryczna kamera referencyjna
Fotogrametryczna kamera referencyjna
Pole pomiarowe:
20 x 15 mm – 230 x 172 mm
20 x 15 mm – 210 x 157 mm
Wymiary:
822 x 785 x 1600 mm
822 x 785 x 1600 mm
Masa:
145 kg
145 kg
Rozwiń pełną specyfikację
Zapytaj o produkt
top-contact
Zadzwoń do nas
+48 61 222 58 11
Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
pod Twoje indywidualne potrzeby i przygotują ofertę.
Pliki do pobrania

Broszura informacyjna optycznego skanera 3D FLEX-3A

pdf • 3.7 MB
Pobierz
