Skanery elementów obrotowych

skanery-elementow-obrotowych
5 Produktów

Firma ITA posiada w swojej ofercie optyczne skanery elementów obrotowych, które umożliwiają pomiar wielkości geometrycznych oraz błędów kształtu i położenia. Optyczne systemy serii Opticline firmy Jenoptik (Hommel-Etamic) to wysoce precyzyjne urządzenia do pomiaru wałów i elementów obrotowych, które mogą być użytkowane w laboratorium pomiarowym lub bezpośrednio na produkcji. Pomiary bazują na kamerach o wysokiej rozdzielczości i źródłach światła poruszających się wzdłuż osi obrotu detalu, co gwarantuje błyskawiczne zbieranie konturu i obliczanie wielu cech pomiarowych. Wiarygodność pomiarów zapewnia autokontrola na wbudowanych wzorcach oraz kompensacja temperaturowa.

obrys

Filtruj produkty

Branże

Producenci

JENOPTIK Hommel-Etamic
Filtruj produkty

Skanery elementów obrotowych

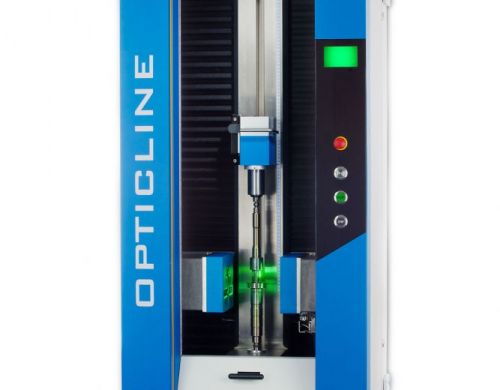

Skanery elementów obrotowych Opticline firmy Jenoptik (Hommel-Etamic) to kompleksowe rozwiązanie do pomiaru zewnętrznej geometrii części typu wałek. Optyka o wysokiej rozdzielczości, która porusza się wzdłuż zamocowanej części pozwala na bardzo dokładne oraz szybkie zbieranie konturu mierzonego elementu. Wykonywane mogą być zarówno pomiary statyczne (np. średnica, długość, promień, parametry gwintu) oraz dynamiczne (np. okrągłość, walcowość, bicie, współosiowość). Dodatkowo system może zostać wyposażony w głowicę stykową, która rozszerza możliwości pomiarowe (np. pomiar geometrii rowka wpustowego, otworów nieprzelotowych, krzywek, kół zębatych). Systemy Opticline mogą być z powodzeniem używane w laboratorium, jak i na produkcji na każdym etapie procesu produkcyjnego. Każda maszyna wyposażona jest w zintegrowane wzorce do ciągłej kontroli poprawności pomiarów oraz kompensacji temperaturowej. Kurtyna świetlna zapewnia bezpieczeństwo pracy oraz szybki dostęp do przestrzeni roboczej.

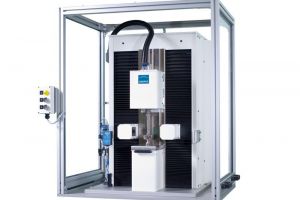

Urządzenia Opticline firmy Jenoptik możemy podzielić na trzy kategorie: stacjonarne, automatyczne oraz specjalne. Systemy stacjonarne przeznaczone są do manualnego załadunku części i mogą realizować pomiary w zakresie do 1200mm na długości oraz 230mm na średnicy. Wyróżnić tutaj należy serię Contour (C), która posiada doskonałe parametry pracy pozwalające na pomiar części po procesie szlifowania. Natomiast seria Contour Standard (CS) dedykowana jest dla elementów toczonych. Systemy automatyczne Contour Automatic (CA) przygotowane są do całkowitej automatyzacji procesu pomiarowego, ponieważ wyposażone są w moduły komunikacji oraz funkcję automatycznego mocowania elementu. Maksymalna mierzona długość to 600mm, a średnica 180mm. Rozwiązania specjalne (WMS, AMV) dedykowane są do pomiar dużych oraz ciężkich części. Maksymalna masa mierzonego przedmiotu może wynosić 120kg, długość 1300mm, a średnica 320mm.

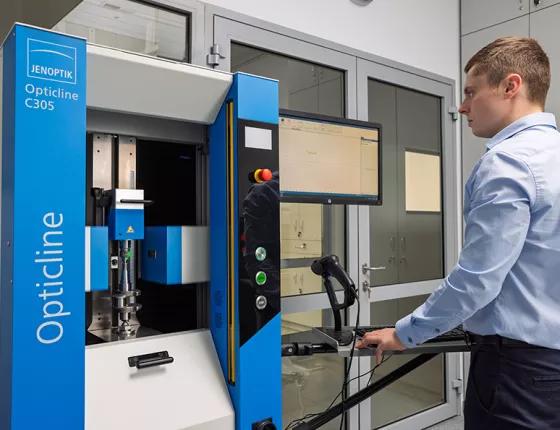

Wszystkie skanery elementów obrotowych Opticline wyposażone są w intuicyjne oprogramowanie Tolaris Optic. Przyjazny interfejs pozwala na bezproblemowe i szybkie tworzenie programów pomiarowych. Zmierzone wyniki mogą być automatycznie archiwizowane w formie raportu, a także wysyłane do zewnętrznego pliku z danymi statystycznymi.

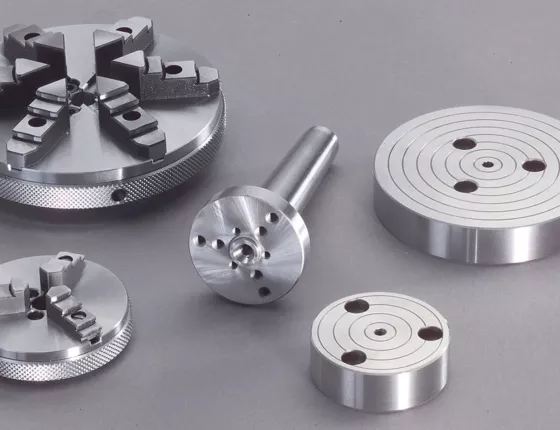

W ofercie znajduje się szeroki wachlarz akcesoriów dodatkowych. Maszyna może zostać ustawiona na dedykowanej szafce z uchwytem na monitor i klawiaturę, co tworzy ergonomiczne stanowisko pracy operatora. W zależności od typu mierzonej części dostępne są różnego rodzaju mocowania. Zewnętrzny czujnik temperatury części wraz ze specjalną funkcją oprogramowania, pozwala wykonywać kompensacje temperaturową bezpośrednio na mierzonym przedmiocie.

Zastosowane rozwiązania techniczne oraz parametry pracy maszyny sprawiają, że systemy Opticline są idealnym rozwiązaniem do pomiaru elementów obrotowych. Urządzenia Opticline oraz inne systemy firmy Jenoptik znajdują się w ofercie firmy ITA, która jest jedynym przedstawicielem tej marki w Polsce.
