Stykowe i optyczne pomiary zarysu kształtu (konturu)

Usługi pomiaru zarysu kształtu za pomocą konturografu W800RC oraz optycznego skanera elementów obrotowych Opticline firmy Jenoptik.

Masz pytania? Skontaktuj się z nami!

Zapytaj o usługę
+ 10

Zakres usług

W naszym laboratorium realizujemy usługi pomiary zarysu kształtu na renomowanym sprzęcie niemieckiej firmy Jenoptik (Hommel-Etamic). Dysponujemy zarówno stykowym konturografem Waveline W800RC, jak i optycznym skanerem elementów obrotowych Opticline C305, co pozwala na dobór odpowiedniej metody pomiarowej do realizowanej aplikacji. Po zakończeniu usługi przedstawiamy raporty pomiarowe zgodne z wymaganiami Klienta.

Dlaczego my?

Zaufało nam już kilkaset przedsiębiorstw zarówno polskich jak i zagranicznych reprezentujących bardzo szerokie spektrum branż. Naszymi Klientami są uznane firmy m.in. z przemysłu samochodowego, lotniczego, zbrojeniowego, maszynowego, przetwórstwa tworzyw sztucznych i wielu innych.

  • wieloletnie doświadczenie w pomiarach geometrii 2D i 3D
  • certyfikowany sprzęt pomiarowy

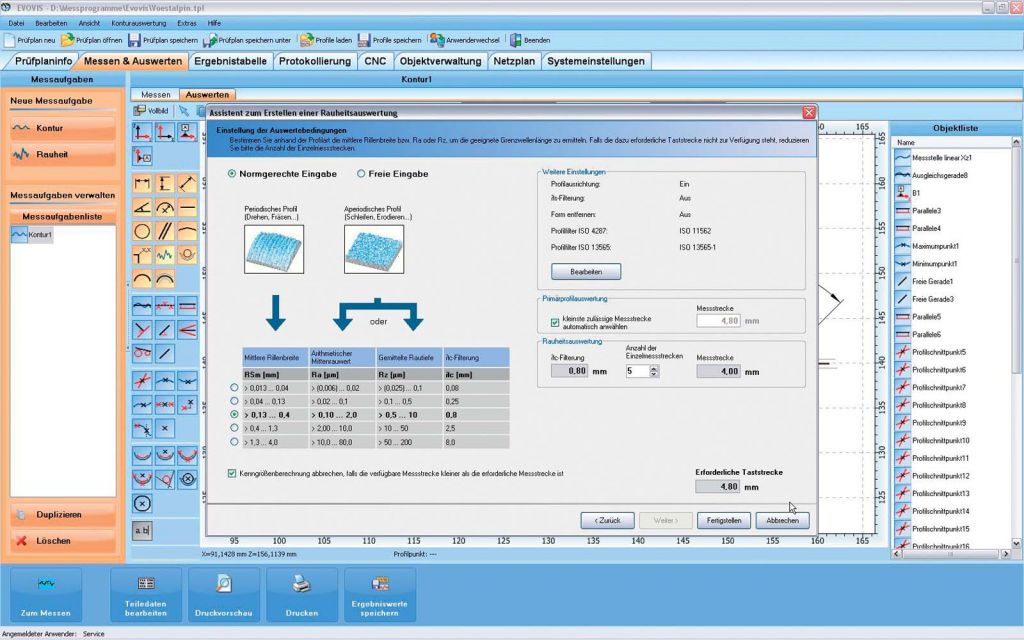

  • oprogramowanie pozwalające na kompleksową analizę geometrii wyrobu
  • duże zaplecze urządzeń pomiarowych
  • rozbudowane zaplecze do świadczenia usług uzupełniających np. tomografia rentgenowska, badania materiałowe, skanowanie 3D
  • doświadczona kadra inżynierów i naukowców

Usługi

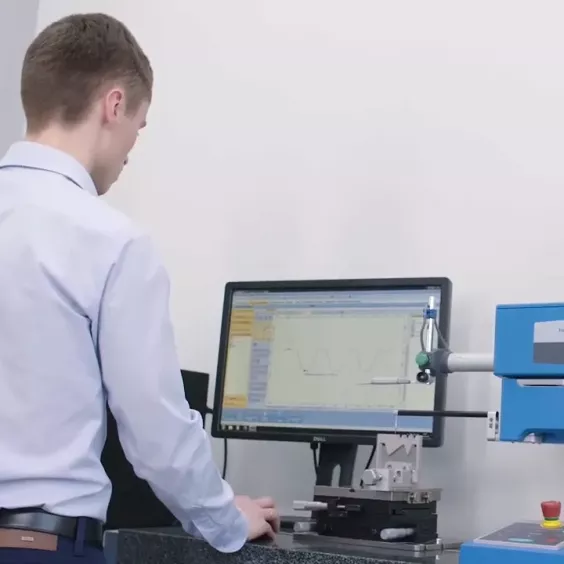

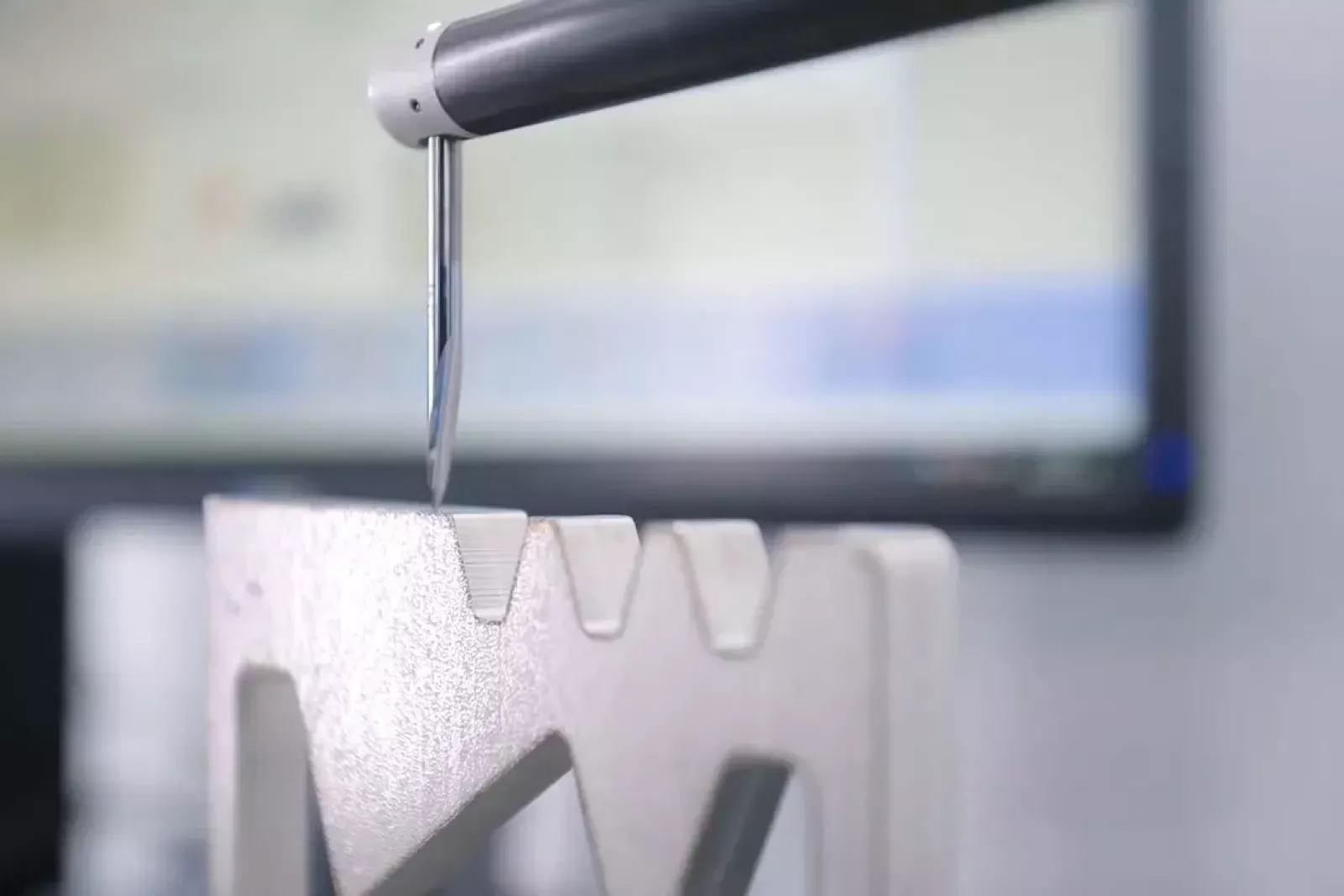

Stykowe pomiary zarysu kształtu (konturu)

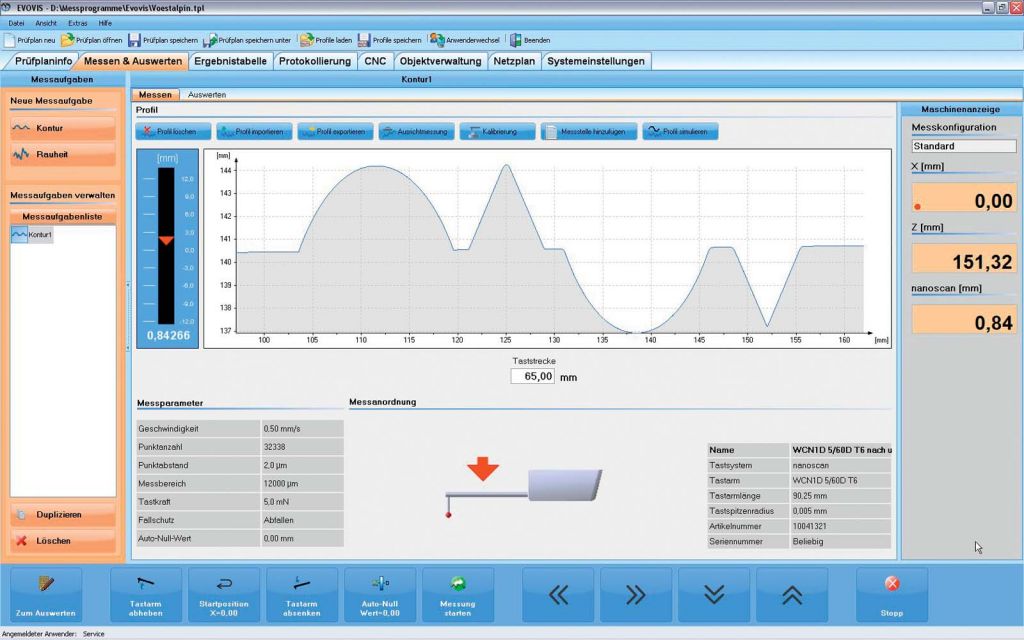

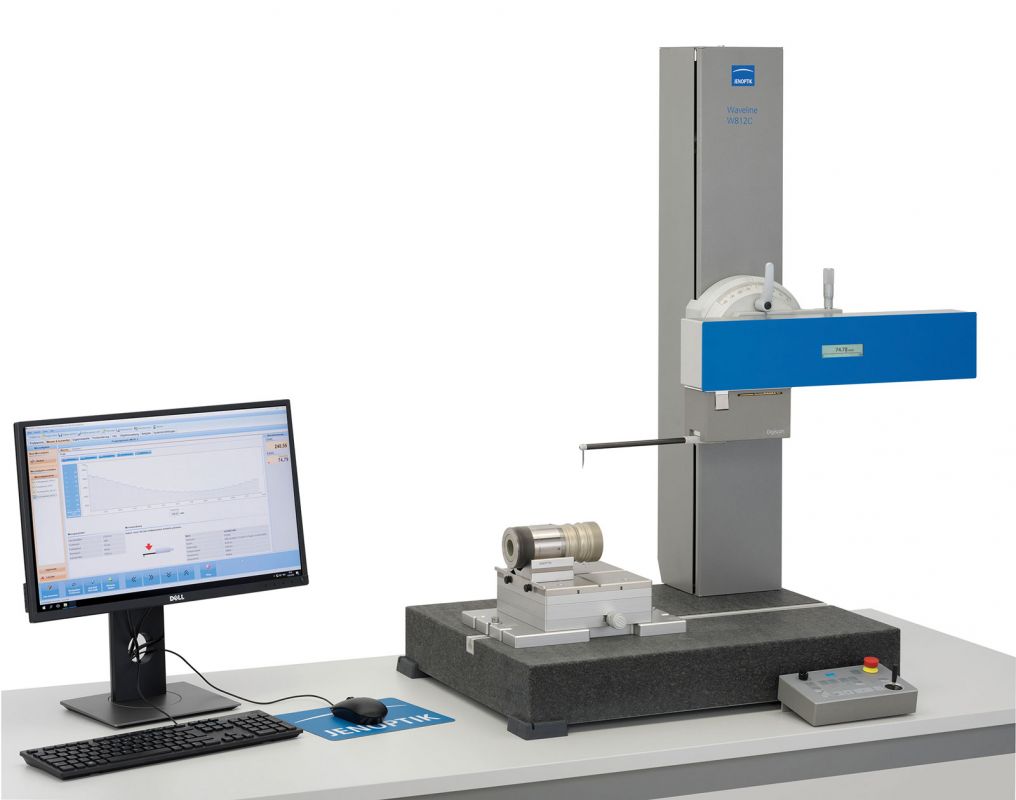

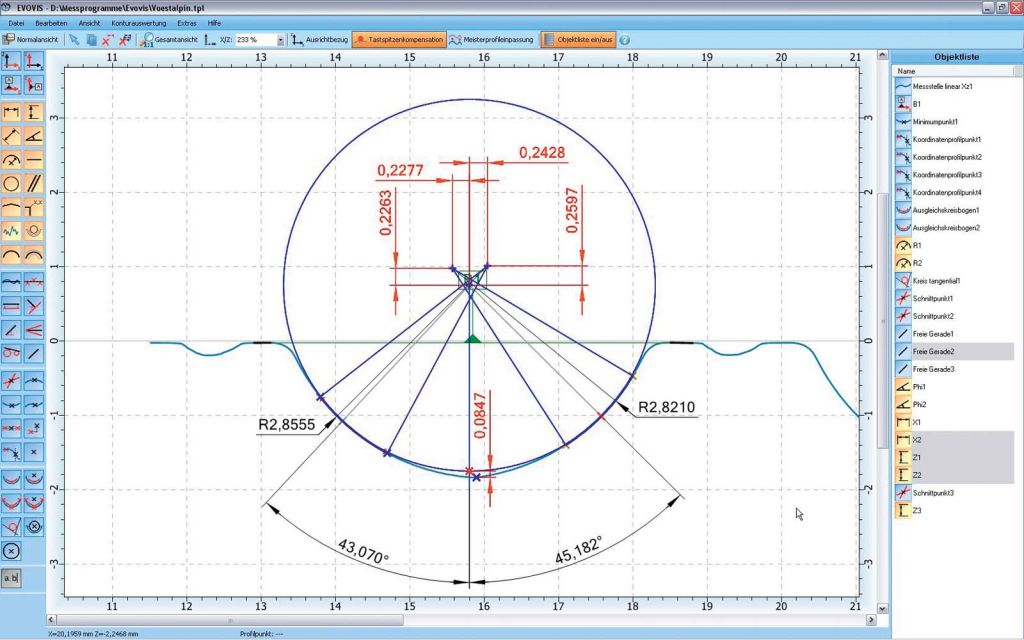

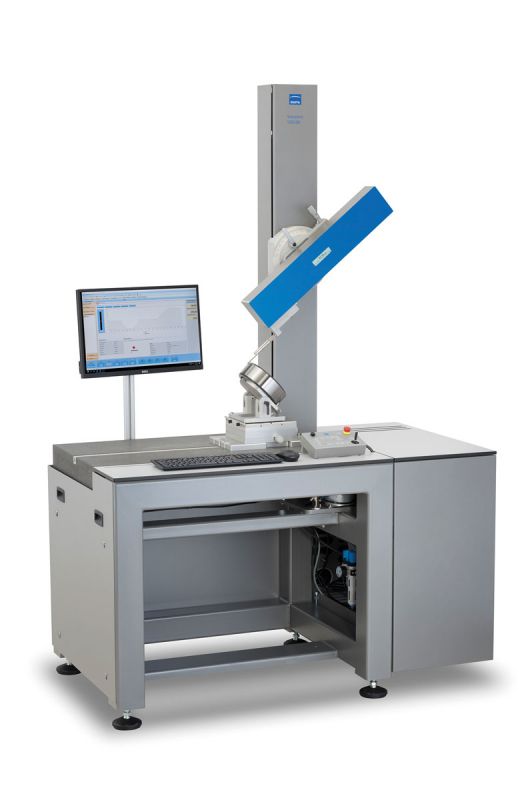

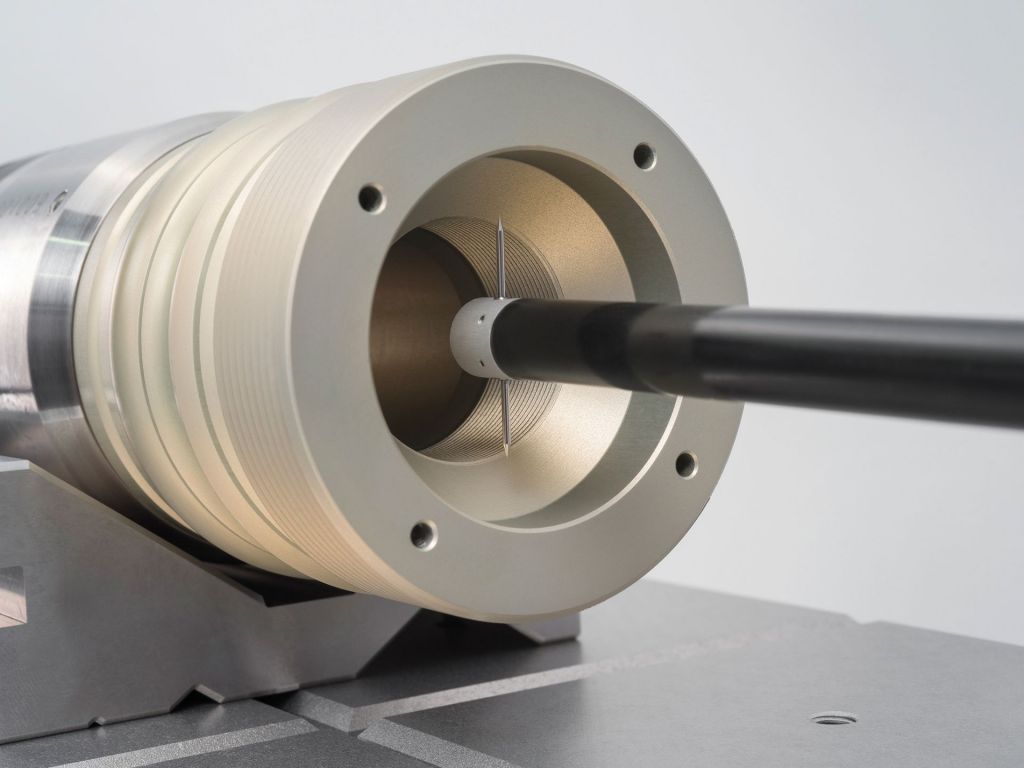

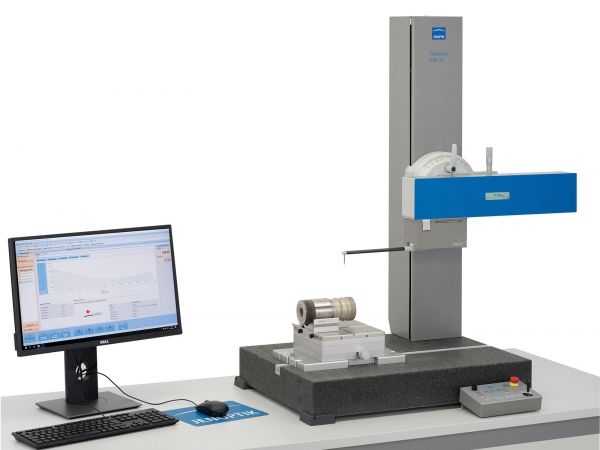

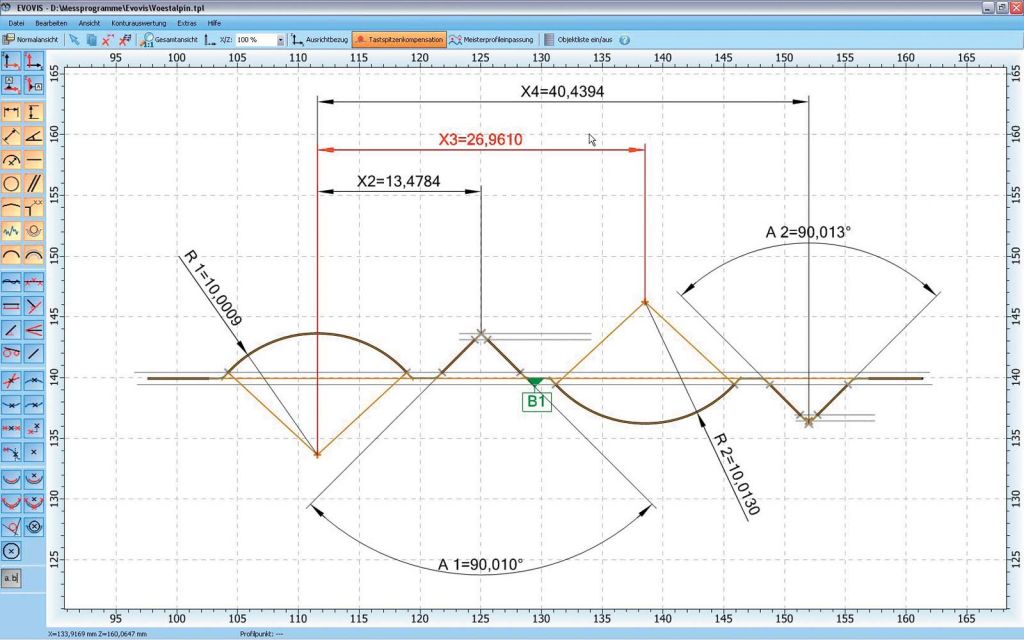

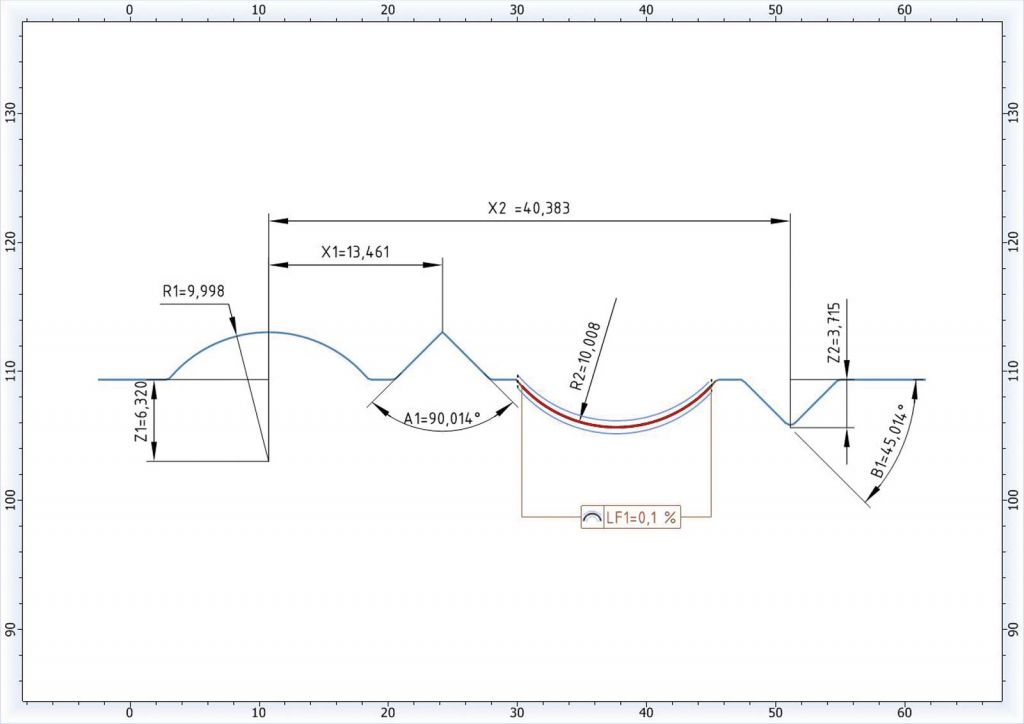

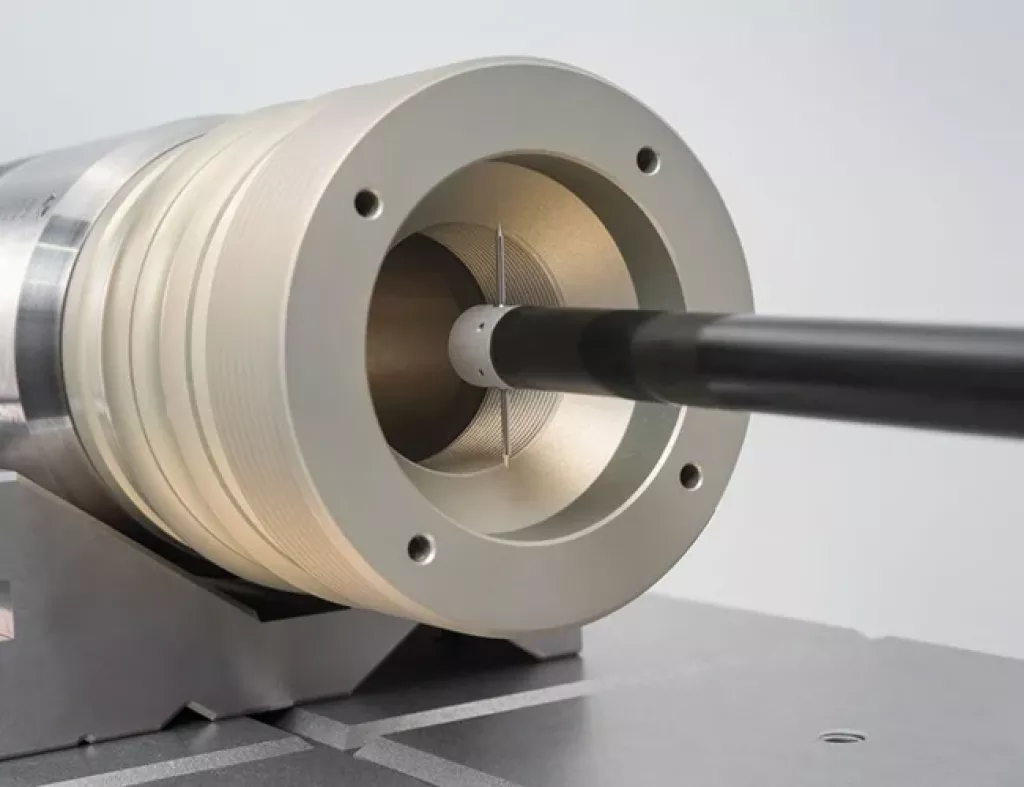

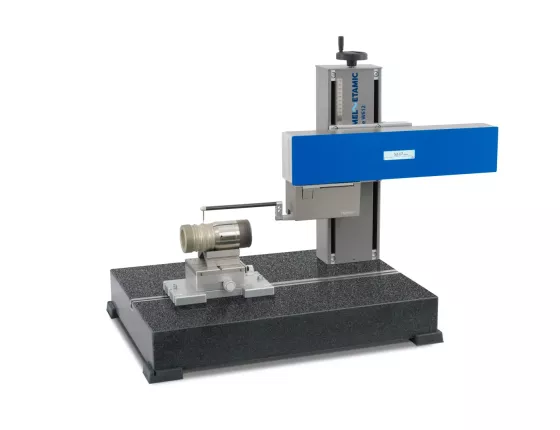

Laboratorium firmy ITA świadczy usługi w zakresie pomiarów zarysu kształtu metodą stykową przy pomocy konturografu. Posiadamy stacjonarne urządzenie Waveline W800RC firmy Jenoptik z zakresem pracy głowicy wynoszącym 60mm przy zachowaniu stałej rozdzielczości wynoszącej 10nm. W zależności od zadania pomiarowego stosowane są ramiona z końcówkami o różnej długości, a także ramiona do zadań specjalnych – np. ramię z ostrzem podwójnym do pomiaru średnicy. Konturograf umożliwia pomiar m.in. odległości, promieni, kątów, prostoliniowości, równoległości oraz parametrów gwintu.

Poproś o wycenę

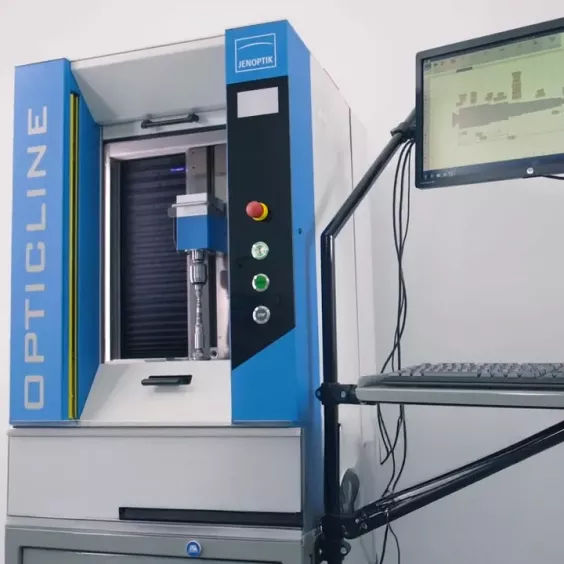

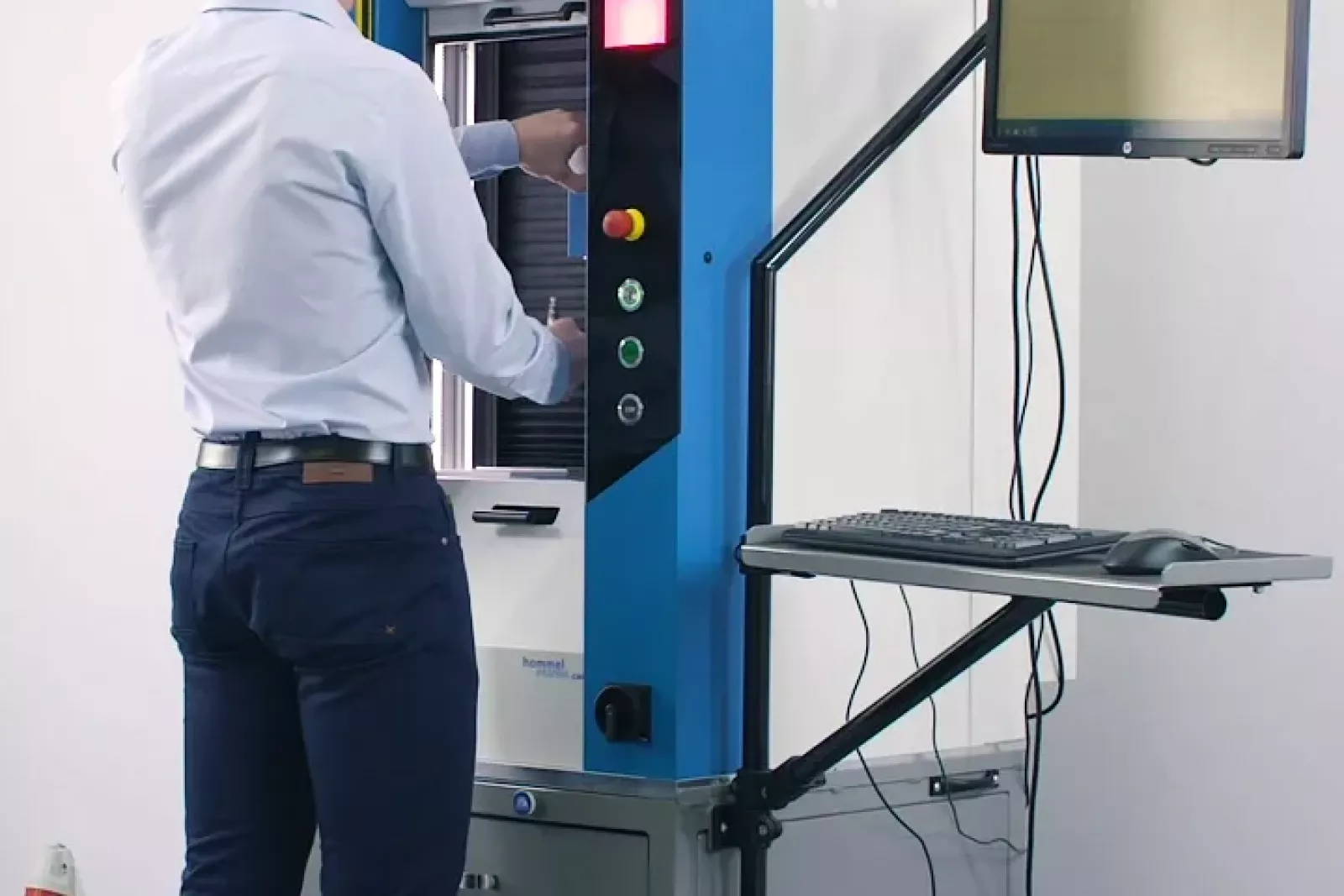

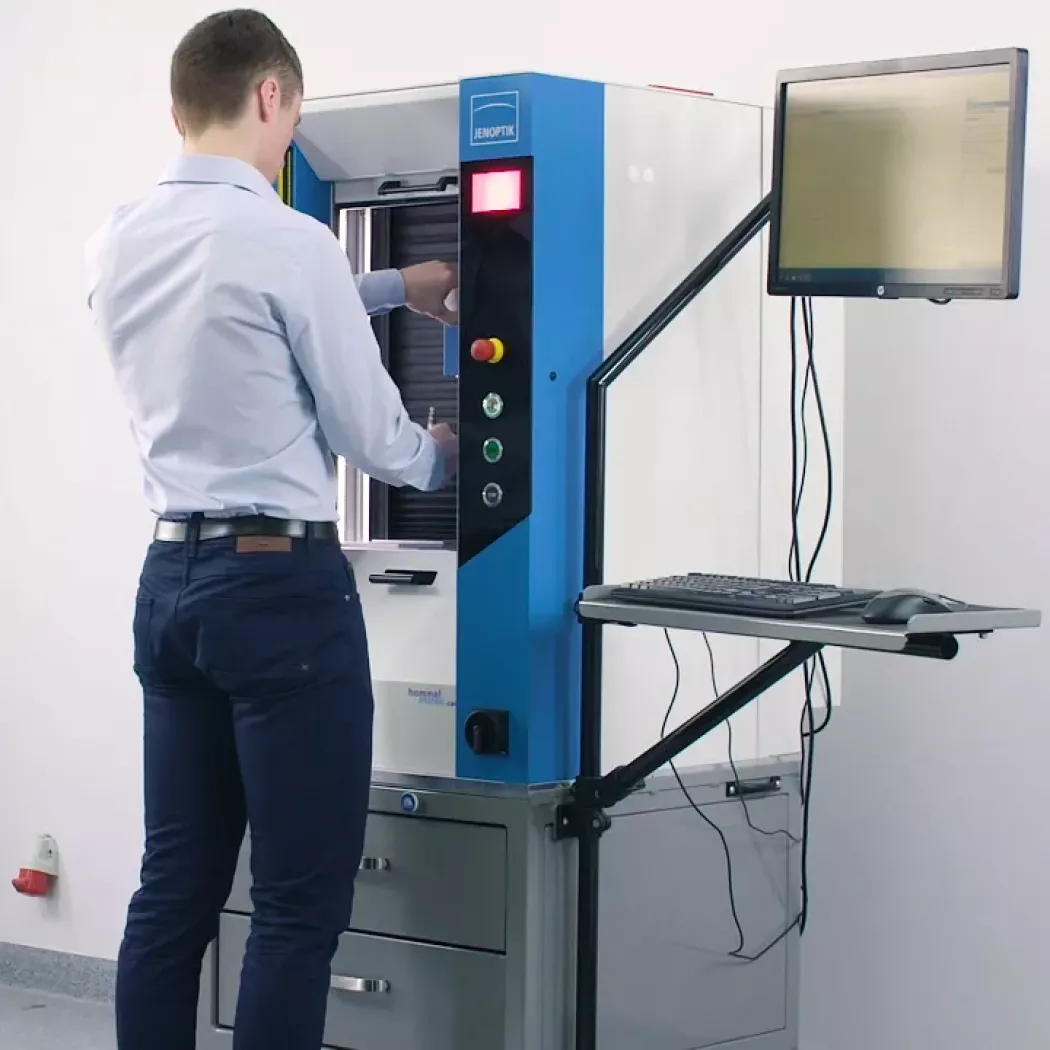

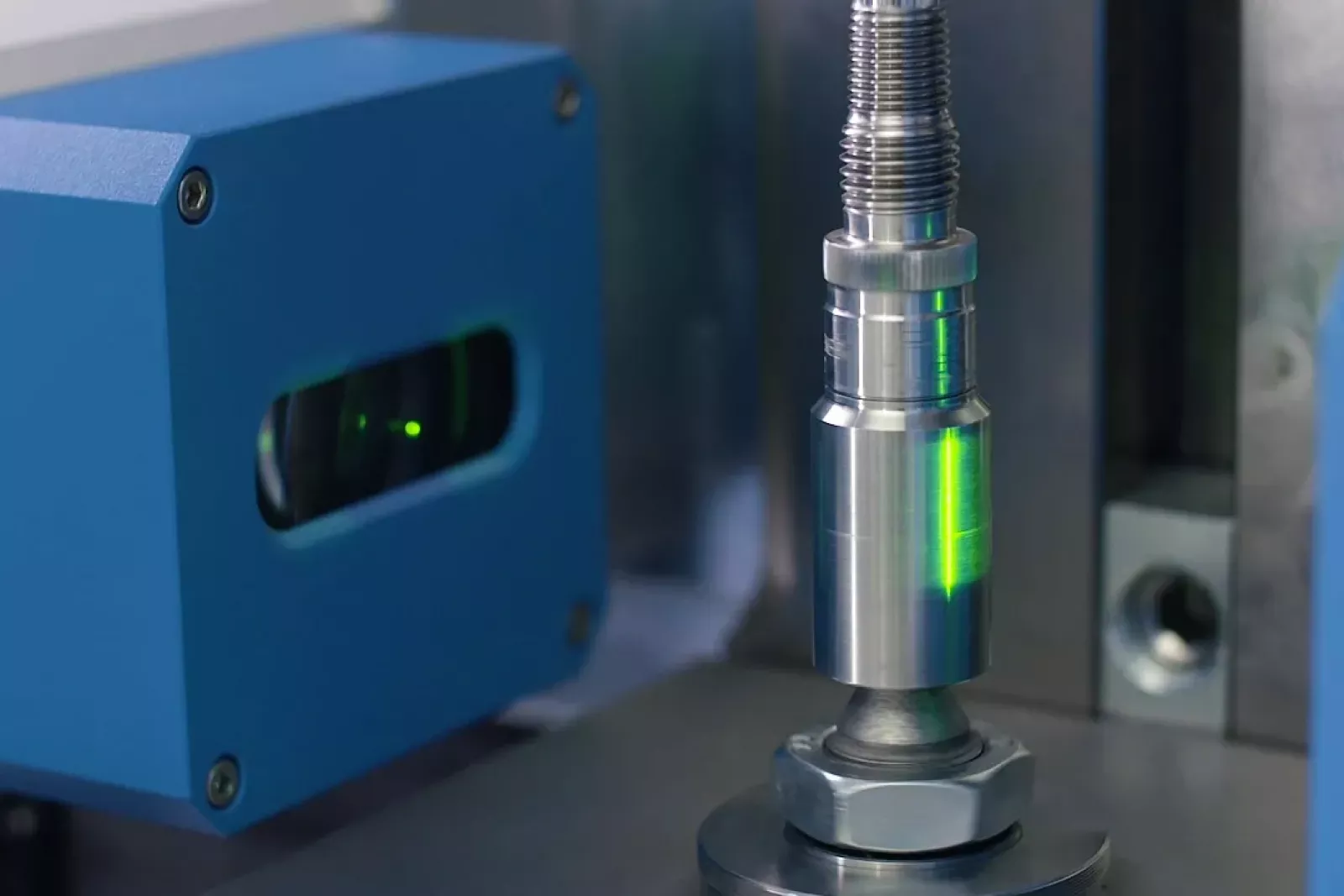

Optyczne pomiary zarysu kształtu elementów obrotowych

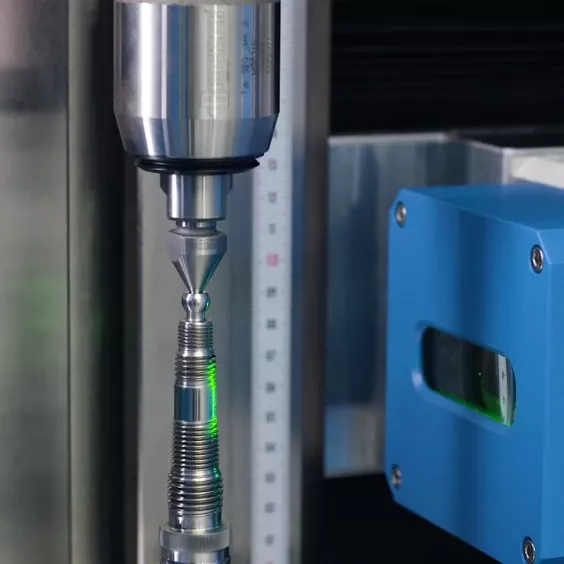

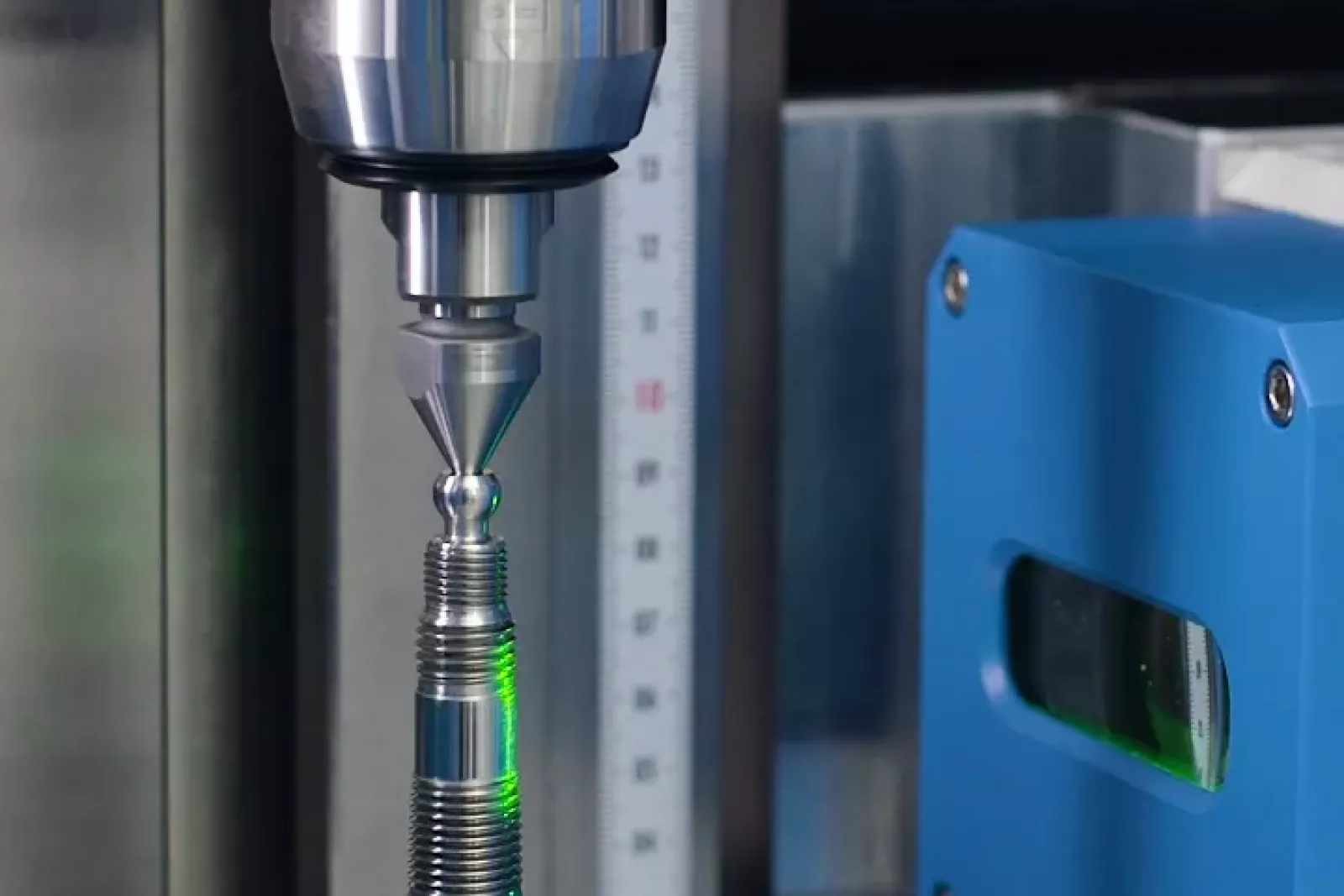

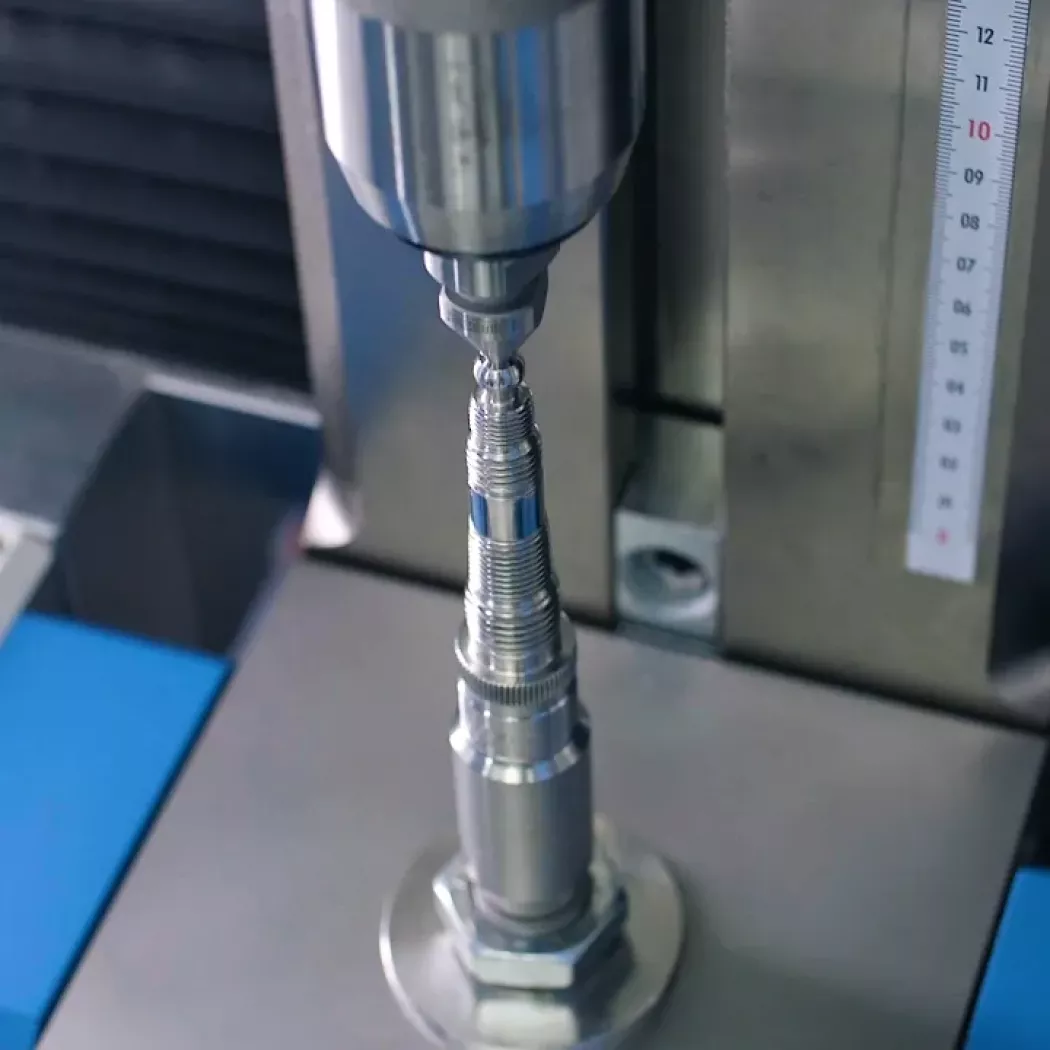

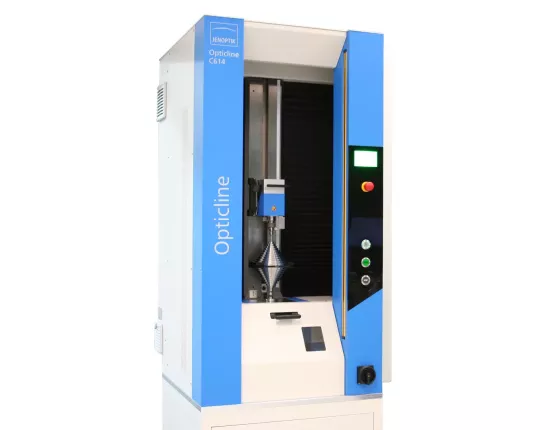

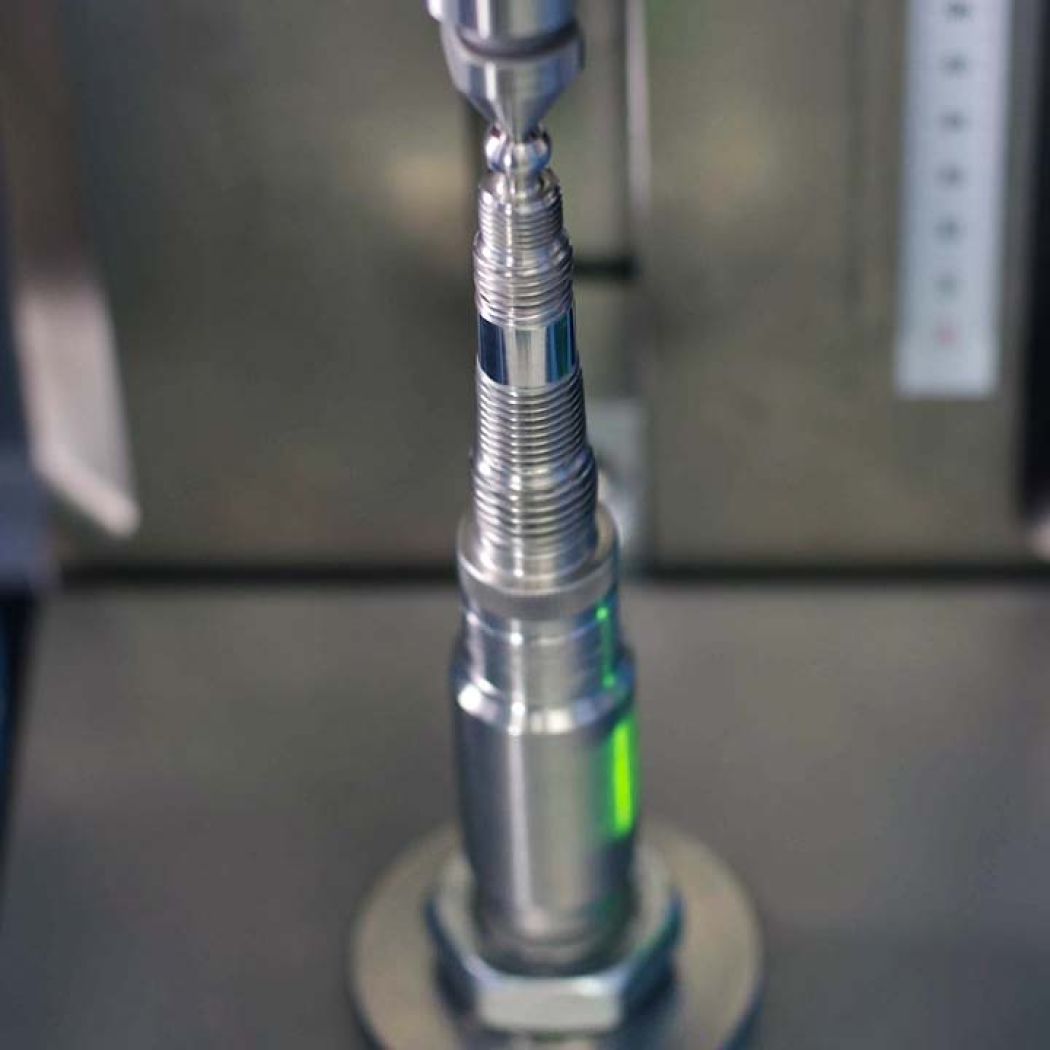

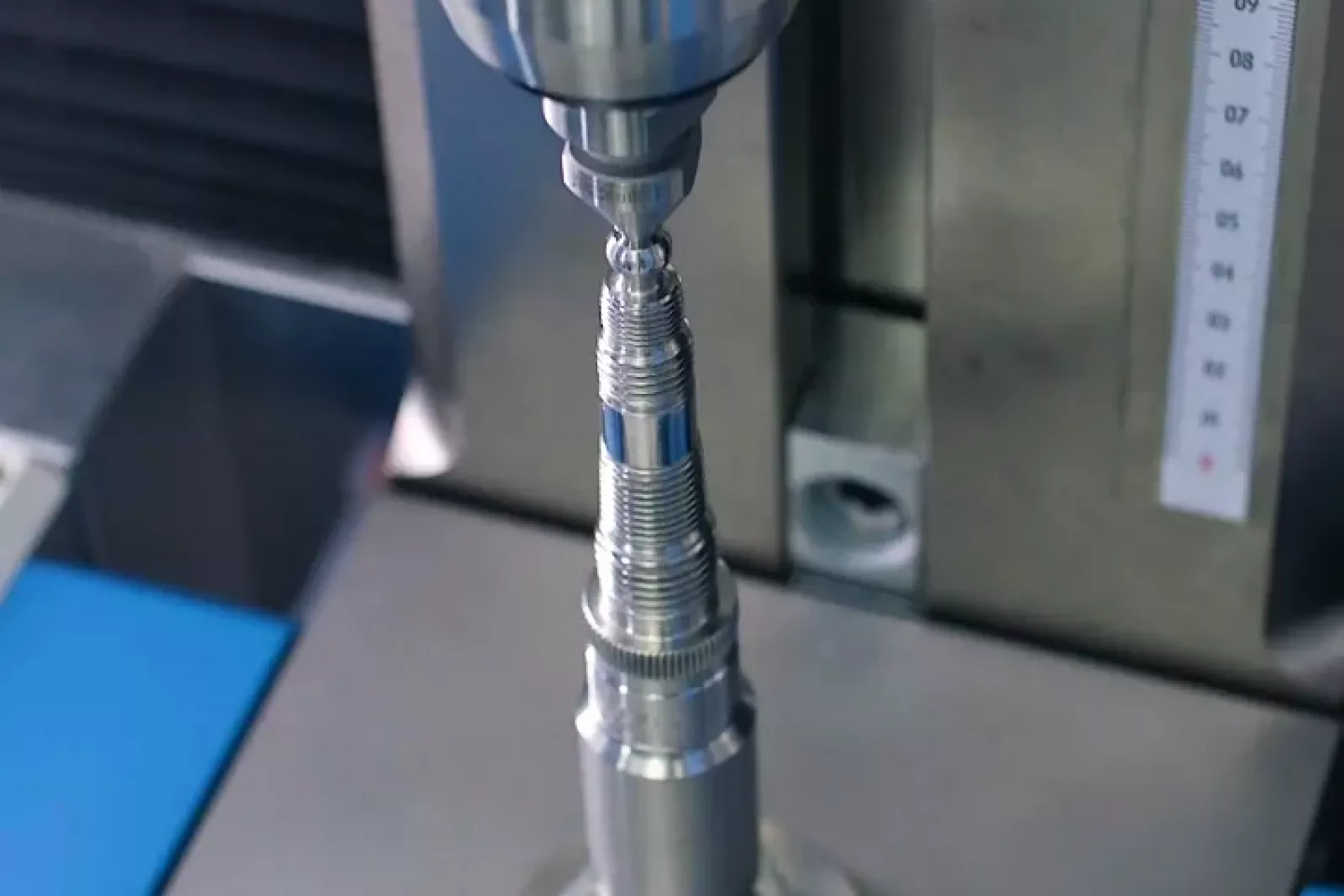

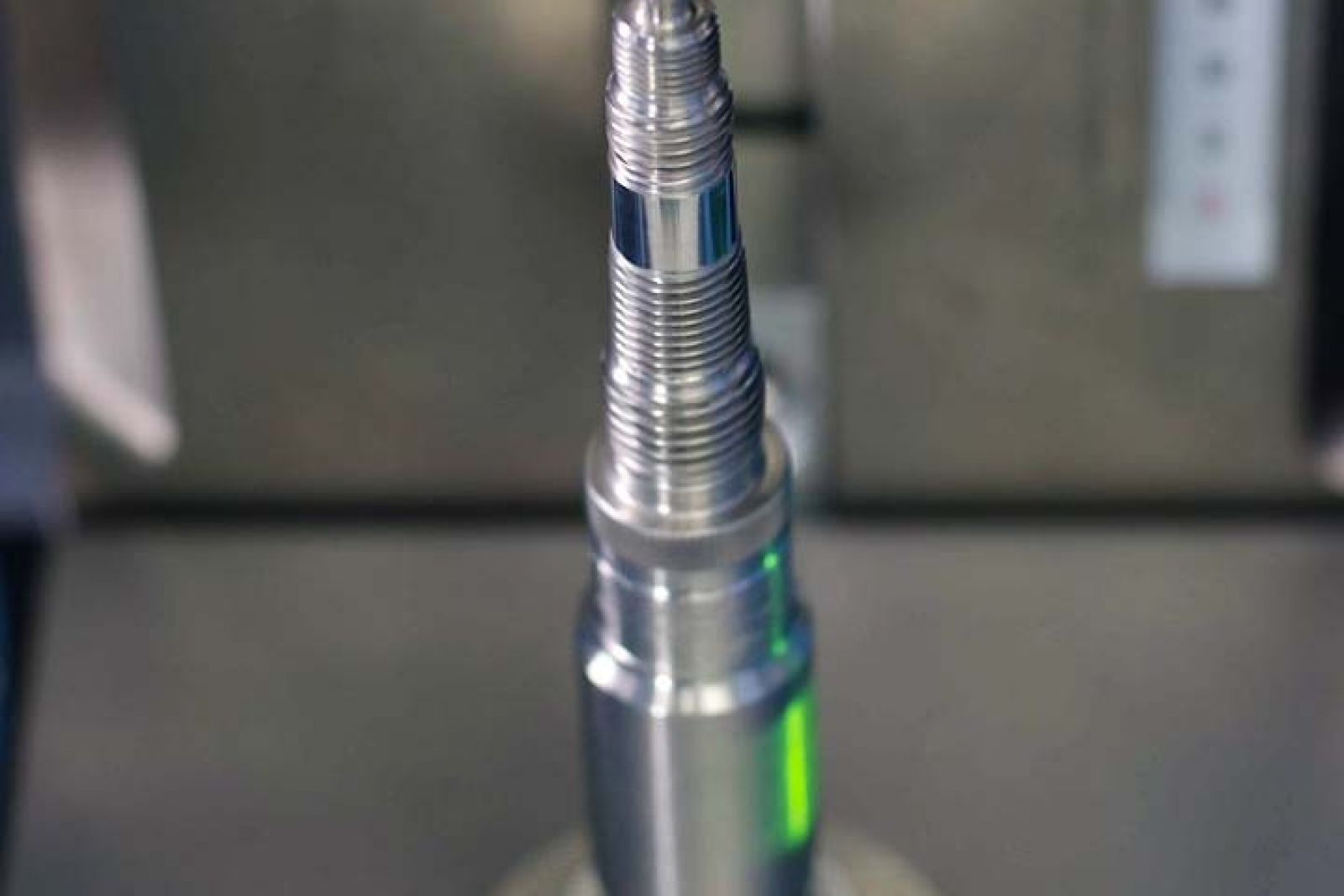

Usługi optycznych pomiarów wielkości geometrycznych oraz błędów kształtu i położenia elementów obrotowych realizowane są przy pomocy urządzenia Opticline firmy Jenoptik. Model C305 będący na wyposażeniu laboratorium daje możliwość pomiaru części o długości do 300mm oraz średnicy do 50mm. Mierzone przedmioty mogą być wykonane z materiałów o bardzo różnej chropowatości i refleksyjności, gdyż nie ma to wpływu na dokładność uzyskiwanych wyników. Pomiary bazują na kamerach o wysokiej rozdzielczości i źródłach światła poruszających się wzdłuż osi obrotu detalu, co gwarantuje błyskawiczne zbieranie konturu i obliczanie wielu cech pomiarowych.

Poproś o wycenę

Zapytaj o usługę

Aplikacje

motoryzacja

MOTORYZACJA

Pomiary geometrii elementów silnika (np. wałki rozrządu, tłoki, wały korbowe), elementów półosi napędowych (np. półoś, obudowa przegubu tzw. tulip), wirników turbosprężarek, elementów układu przeniesienia napędu, wtryskiwaczy

lotnictwo

LOTNICTWO

Pomiary geometrii elementów silnika, przekładni oraz układu przeniesienia napędu

produkcyjny

MECHANIKA

Pomiary geometrii elementów hydraulicznych, pneumatycznych, łożysk, śrub, części po procesie toczenia oraz szlifowania

narzedziowy

NARZĘDZIA

Pomiar geometrii narzędzi skrawających

tworzywa-sztuczne

PRZEMYSŁ SPOŻYWCZY

Pomiary geometrii butelek oraz nakrętek

medycyna

MEDYCYNA

Pomiary geometrii implantów stomatologicznych, wkładek form, narzędzi chirurgicznych, itp.

tworzywa-maszynowe

TWORZYWA SZTUCZNE

Pomiary mikro geometrii wkładek form, pomiary geometrii wyrobu gotowego, topografia i chropowatość powierzchni formy.

poligrafia

POLIGRAFIA

Wysokość nadruku, geometria i objętość kałamarzy, struktura napisów i emblematów.

kosmetyki

KOSMETYKI

Zmiany topografii skóry poddanej działaniu kosmetyków.

elektronika

ELEKTRONIKA

Pomiar geometrii ścieżek i płyt układów PCB.

drzewny

PRZEMYSŁ DRZEWNY

Topografia i chropowatość paneli, ocena powierzchni po obróbce np. pokrycie lakierem.
