Profilometry i konturografy

8 Produktów

Firma ITA posiada w swojej ofercie zróżnicowane urządzenia do pomiaru chropowatości i konturu. Nasze chropowatościomierze to sprawdzony sprzęt światowej klasy producentów, który znajduje zastosowanie zarówno w laboratoriach jak i na produkcji. Chropowatościomierz jest podstawowym urządzeniem do oceny parametrów warstwy wierzchniej wyrobu. W naszej ofercie posiadamy urządzenie stykowe jak i bezkontaktowe (optyczne).

Filtruj produkty

Branże

Filtruj produkty

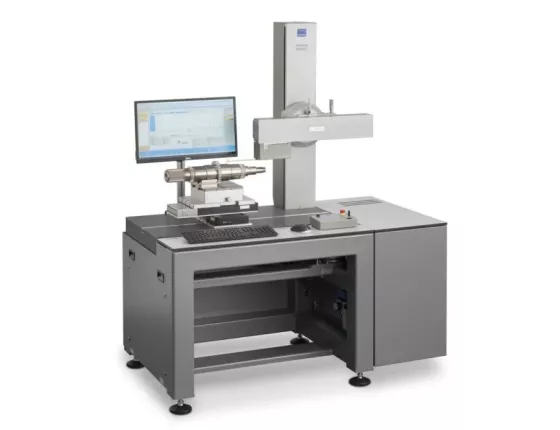

Konturografy

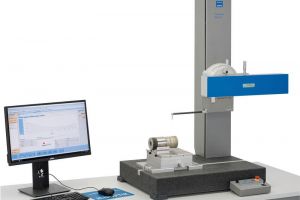

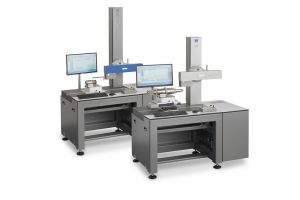

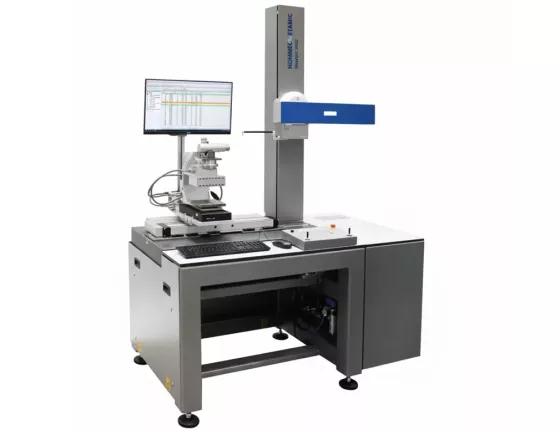

Konturograf to bardzo powszechny oraz uniwersalny przyrząd pomiarowy, który pozwala realizować różne zadania pomiarowe i może być stosowany zarówno w laboratorium, jak i bezpośrednio na produkcji. Firma ITA posiada w swojej ofercie konturografy serii Waveline W800/W900 renomowanej niemieckiej firmy Jenoptik (dawniej Hommel-Etamic; Hommelwerke). Pomiar na tego typu urządzeniu polega na odwzorowaniu profilu mierzonej części za pomocą ruchu końcówki(igły) pomiarowej po powierzchni na zadanym odcinku. Następnie przy użyciu oprogramowania można dokonać oceny uzyskanego konturu pod kątem jego geometrii. Wśród cech pomiarowych można wyróżnić m.in. promienie, kąty, odległości, odchyłki profilu czy parametry gwintu (średnica, skok, kąty boczne). Nowoczesne konturografy Waveline W800/W900 pozwalają zautomatyzować cały cykl pomiarowy, aby ograniczyć wpływ operatora na końcowy wynik pomiaru. Automatyzacji pomiaru służą opcja CNC w oprogramowaniu Evovis oraz specjalnie przygotowane moduły (np. automatyczny stolik do pozycjonowania części).

Profilometry

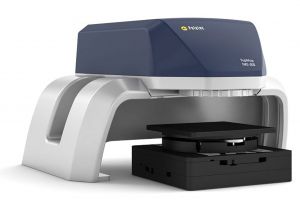

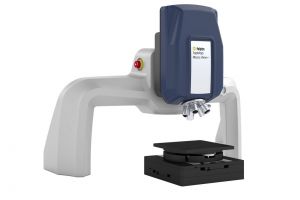

Profilometry (chropowatościomierze) to podstawowe przyrządy pomiarowe wykorzystywane do oceny struktury(nierówności) powierzchni. Chropowatość często jest krytycznym parametrem mającym wpływ na docelową pracę produktu, dlatego jej pomiary wykonywane są zarówno pomiędzy kolejnymi etapami produkcji, jak i przy finalnej akceptacji wyrobu. Wśród profilometrów możemy wyróżnić urządzenia wykorzystujące metodę stykową lub optyczną. Każda z tych metod daje inne możliwości, dlatego istotne jest podjęcie odpowiedniego wyboru. Pomoc w tym aspekcie oferuje firma ITA, która w swojej ofercie posiada profilometry renomowanych producentów. Cena przyrządu do pomiaru chropowatości zależy jego charakterystyki oraz ostatecznej konfiguracji. Chropowatościomierze przenośne oferowane są w dużo niższej cenie w stosunku do urządzeń stacjonarnych, ale charakteryzują się mniejszymi możliwościami pomiarowymi.

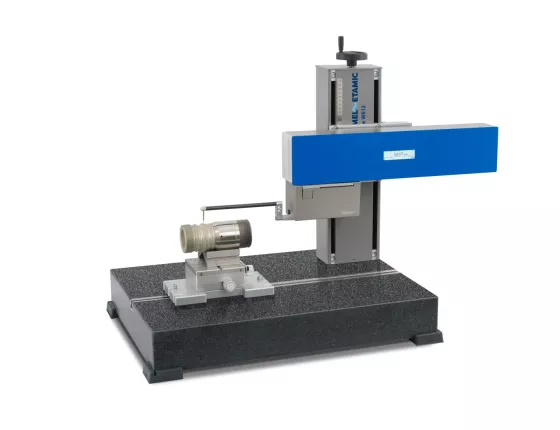

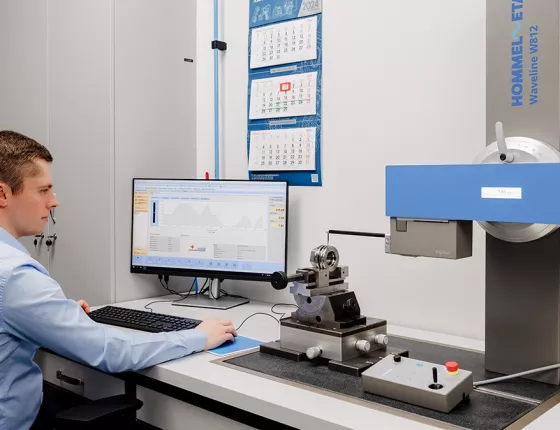

Profilometry stykowe

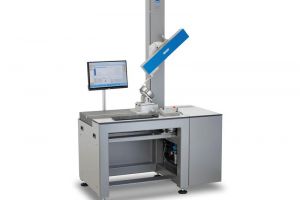

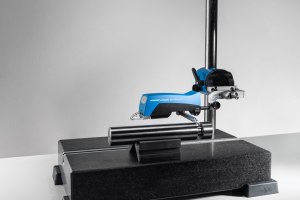

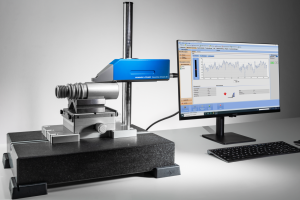

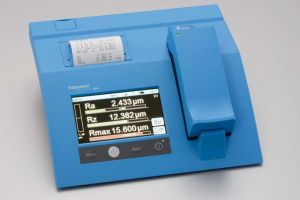

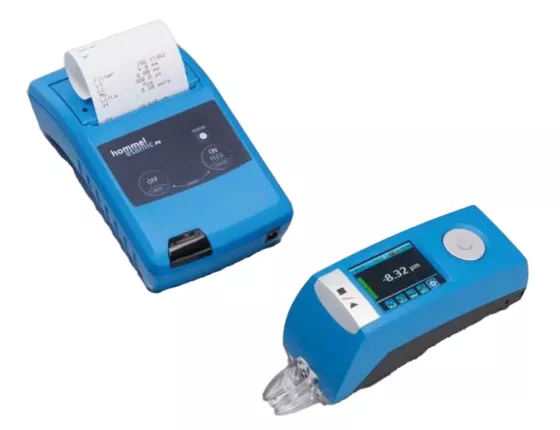

Profilometry stykowe działają na tej samej zasadzie co konturografy, czyli odwzorowują strukturę powierzchni za pomocą końcówki(igły) poruszającej się na zadanym odcinku. W przypadku stykowych pomiarów chropowatości znormalizowany jest kształt końcówki oraz wszystkie parametry związane z pomiarem (np. odcinek elementarny, prędkość czy nacisk pomiarowy). Bardzo ważny jest wybór odpowiednich warunków pomiaru, gdyż mają ogromny wpływ na uzyskane wyniki. Profilometry stykowe możemy podzielić na przenośne oraz stacjonarne. Przyrządy przenośne dedykowane są głównie do pomiarów produkcyjnych, ponieważ umożliwiają uzyskanie bardzo szybkiej informacji oraz są proste w obsłudze. Stacjonarne urządzenia oferują większe możliwości pomiarowe i umożliwiają wykonywanie pomiarów w trudno dostępnych miejscach. Dodatkowo system stacjonarny może zostać wyposażony w głowicę do pomiaru konturu lub funkcję pomiaru topografii, a cały cykl pomiarowy może zostać zautomatyzowany. W portfolio firmy ITA znajdują się profilometry stykowe firmy Jenoptik, która posiada ogromne doświadczenie w pomiarach nierówności i oferuje urządzenia najwyższej jakości.
