Współrzędnościowa maszyna pomiarowa CNC Wenzel RS, RAX, RA oraz RUF

Producent: WENZEL Group
Współrzędnościowe maszyny pomiarowe Wenzel RS, RAX, RA oraz RUF to maszyny typu wysięgnikowego. Współrzędnościowa maszyna pomiarowa Wenzel RS typu wysięgnikowego oparta jest na łożyskach tocznych. Kolumna maszyny instalowana jest na dużej płycie pomiarowe. Posadowienie maszyny nie wymaga fundamentowania co ułatwia instalację w standardowym pomieszczeniu.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Opis produktu

piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie w języku polskim
piktogram
Prezentacja zdalna

Współrzędnościowe maszyny pomiarowe Wenzel RS, RAX, RA oraz RUF to maszyny typu wysięgnikowego.

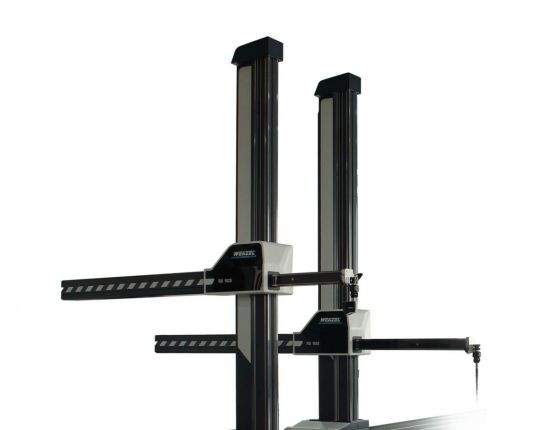

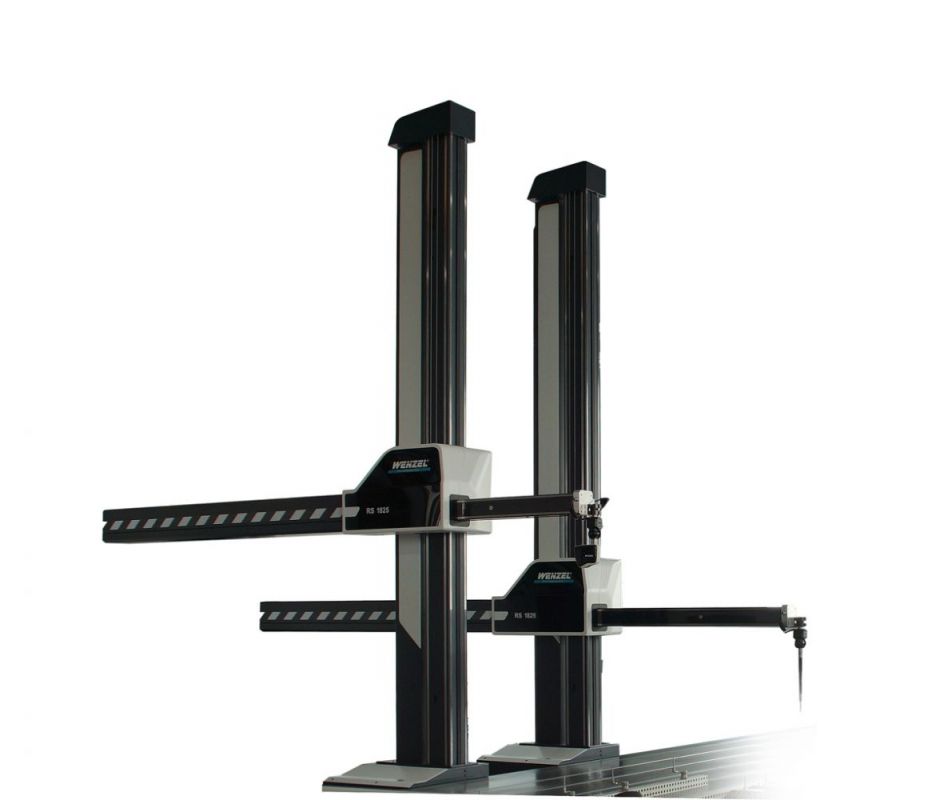

Współrzędnościowa maszyna pomiarowa Wenzel RS oparta jest na łożyskach tocznych. Kolumna maszyny instalowana jest na dużej płycie pomiarowe. Posadowienie maszyny nie wymaga fundamentowania co ułatwia instalację w standardowym pomieszczeniu. Maszyny serii RS znajdują zastosowanie w pomiarach produkcyjnych takich elementów jak nadwozia samochodowe, części z tworzyw sztucznych, elementy pojazdów, zespoły, i inne duże elementy. Celem zwiększenia zakresu pomiarowego maszyny serii RS bardzo często instalowane są w wersji duplex tak zwanej RSD (ramiona maszyny są przeciwstawne).

Współrzędnościowa maszyna pomiarowa WENZEL RA typu wysięgnikowego oparta jest na łożyskach tocznych i jest podstawową maszyną wysięgnikową w ofercie firmy WENZEL. Kolumna maszyny może być zainstalowana na dużej płycie pomiarowej lub prowadnicy. Aby móc zainstalować maszynę RA należy wykonać fundamentowanie na którym będzie oparta płyta podstawy lub prowadnica. Umożliwi to zamontowanie maszyny na poziomie podłogi, a co za tym idzie ułatwi załadunek mierzonych części. Maszynę RAX cechuje bardzo duża dokładność pomiarowa, co za tym idzie może być ona stosowana do pomiaru nadwozi samochodów osobowych i ciężarowych oraz innych elementów o dużych gabarytach. Wysoka precyzja pomiarów została osiągnięta poprzez dużą sztywność oraz doskonały układ napędowy.

Doskonały uzupełnieniem maszyn wysięgnikowych jest podpodłogowa maszyna pomiarowa Wenzel RUF. Jest ona bardzo przydatna w momencie gdy pomiary wymagane są w trudno dostępnych miejscach znajdujących się na spodzie mierzonych np. karoserii. Maszyny tego typu są dostępne w wersji ręcznej lub CNC. W zależności od użytej maszyny RAD, RADplus lub RAX, są dostępne różne zakresy pomiarowe maszyn RUF. Kolumna osi Z jest skierowana pionowo do góry. Maszyny tego typu mogą być używane osobno lub tworzyć wspólny układ współrzędnych z kolumnami nad podłogą. Dzięki pracy synchronicznej i pełnej ochronie kolizyjnej uzyskano optymalny układ pomiarowy.



Cechy produktu:

  • dostępna szeroka gama modeli z płytą podstawy lub bez
  • budowa modułowa zapewnia dobór wielkości maszyny pod potrzeby klienta
  • szeroki zakres stosowanych głowic pomiarowych
  • ergonomiczna i bezpieczna praca
  • łatwy załadunek, pozycjonowanie
  • wysoka niezawodność
  • łatwa konserwacja
  • dłuższe interwały pomiędzy przeglądami
  • montaż w fundamencie
  • WM|Quartis firmy WENZEL to innowacyjne oprogramowanie pomiarowe w języku polskim, które
    może być z powodzeniem wykorzystywane we wszystkich aplikacjach przemysłowych

Elementy zestawu:

  • współrzędnościowa maszyny pomiarowa
  • wymagane sterowniki
  • komputer sterujący wraz z monitorem
  • głowica pomiarowa w zależności od konfiguracji
  • komplet końcówek
  • kula kalibracyjna
  • oprogramowanie
  • biurko

Specyfikacja

Specyfikacja techniczna współrzędnościowej maszyny pomiarowej Wenzel serii RS, RA, RAX, RUF
Model:
RS, RA, RAX, RUF
RS, RA, RAX, RUF
RS, RA, RAX, RUF
Osie:
X
Y
Z
Zakres pomiarowy:
według życzenia klienta
do 2100 mm
Duplex do 4000 mm
do 3000 mm
Zasilanie:
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
Sprężone powietrze:
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
Temperatura pracy:
15-30°C
15-30°C
15-30°C
Zakres temperaturowy:
dla EL, MPE 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
Zakres temperaturowy:
dla EL, MPE 20 °C ± 1 K, ΔT: 0,5 K/h, 0,5 K/m, 1 K/d
dla EL, MPE 20 °C ± 1 K, ΔT: 0,5 K/h, 0,5 K/m, 1 K/d
dla EL, MPE 20 °C ± 1 K, ΔT: 0,5 K/h, 0,5 K/m, 1 K/d
Wilgotność:
40-70%
40-70%
40-70%
