Współrzędnościowa maszyna pomiarowa CNC Wenzel LHF

Producent: WENZEL Group

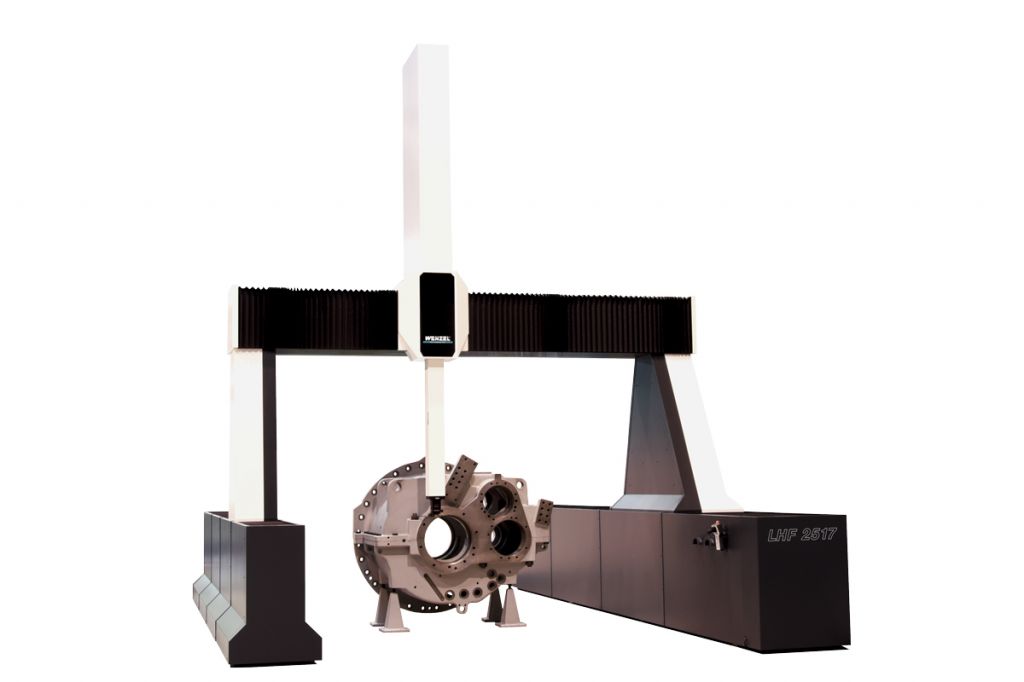

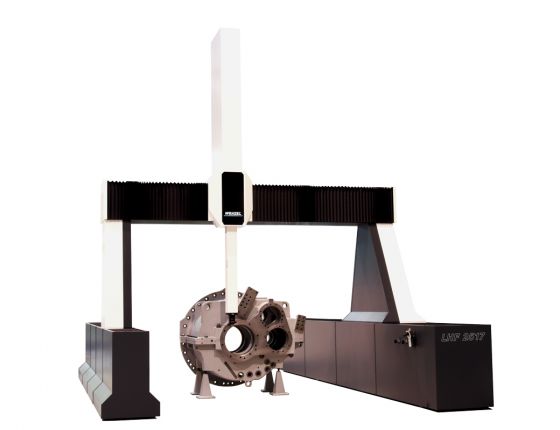

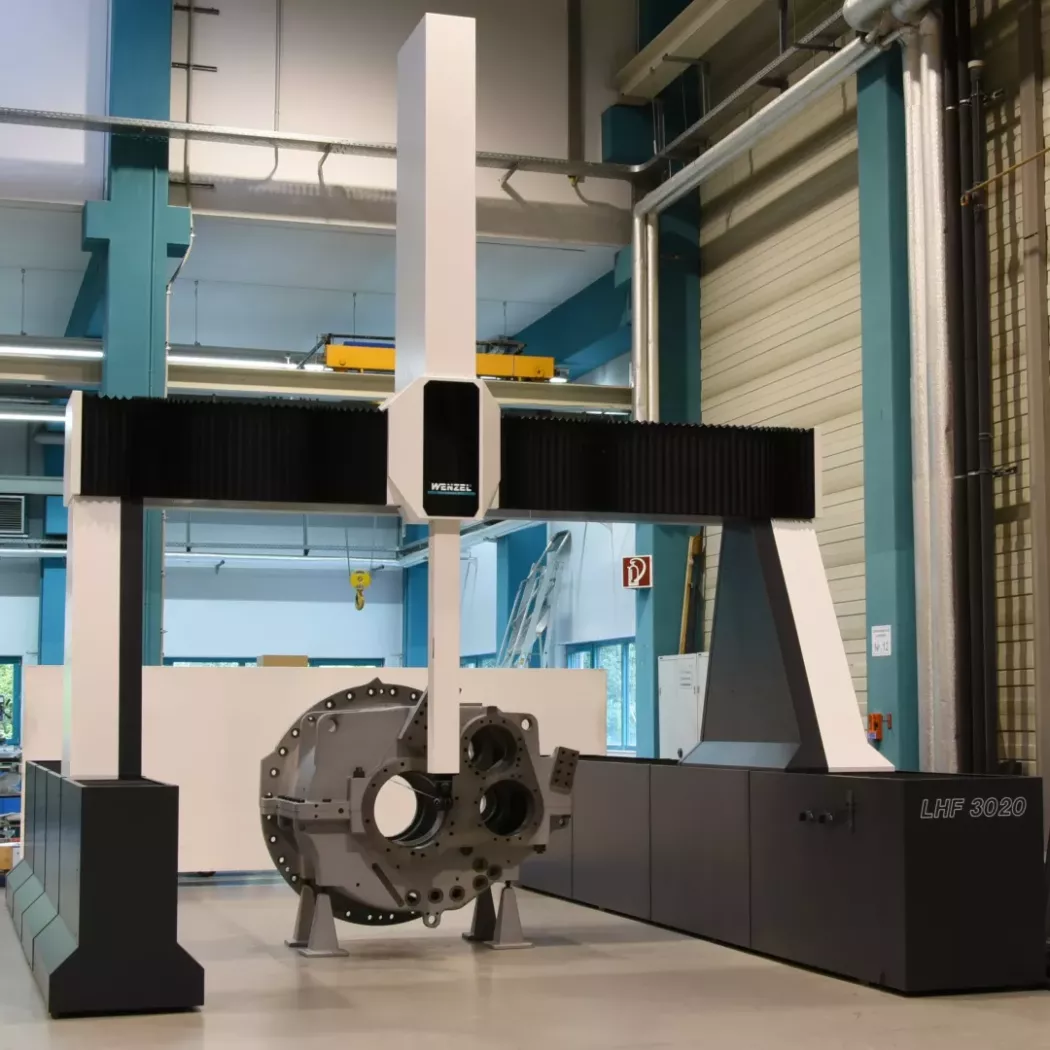

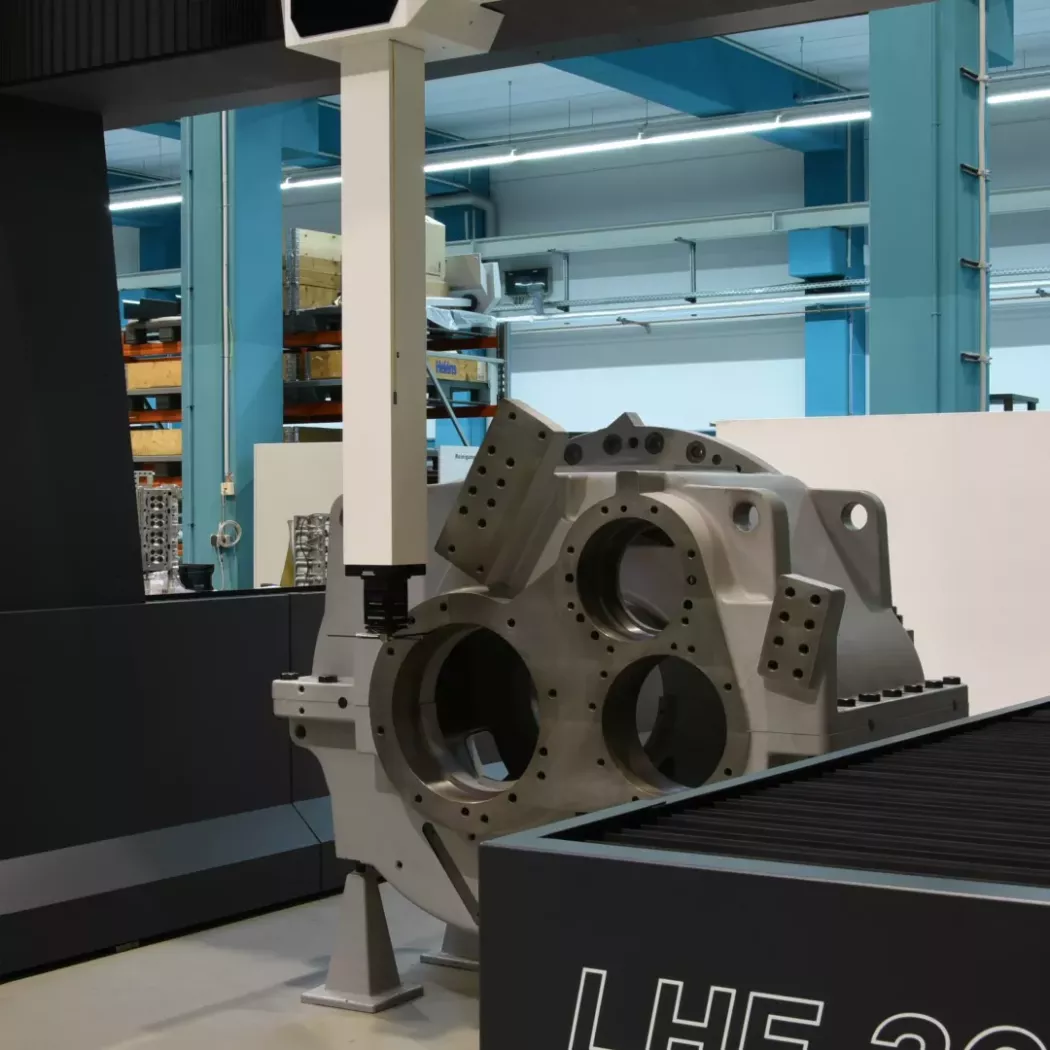

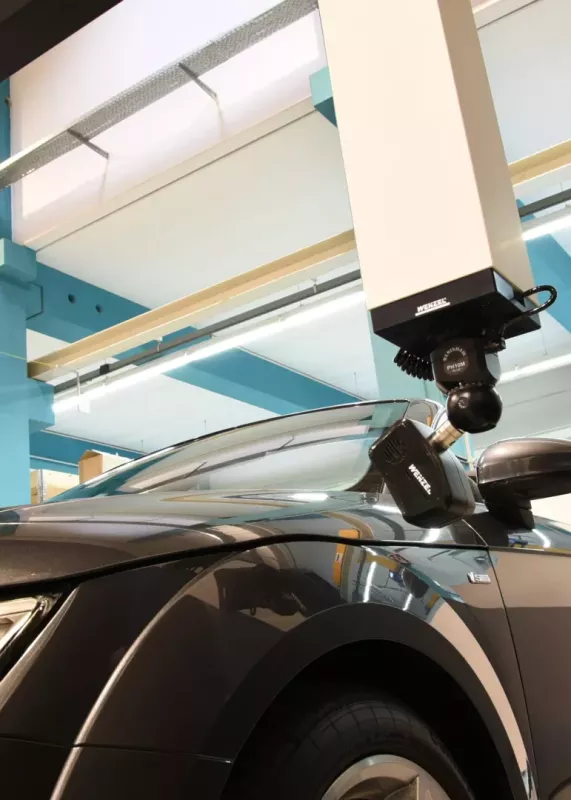

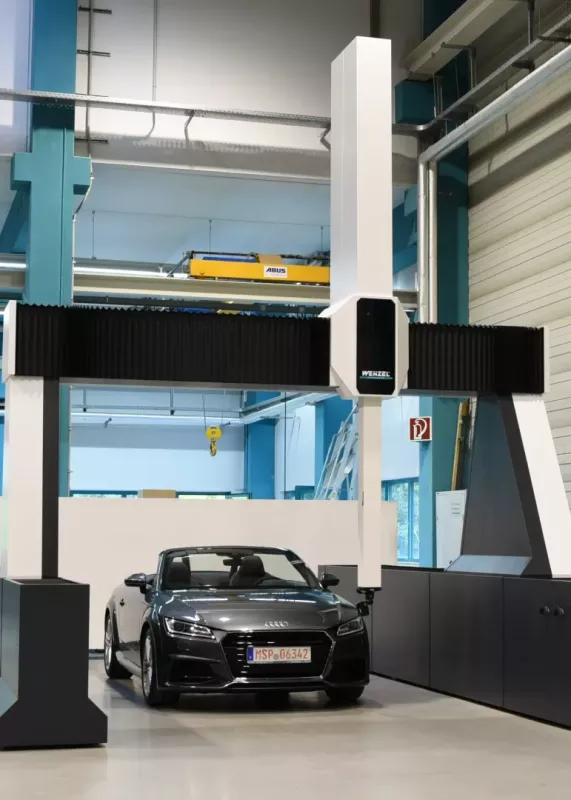

Współrzędnościowa maszyna pomiarowa LHF jest wyposażona w ruchomy portal i została skonstruowana do kontroli elementów o dużych gabarytach i wąskich tolerancjach takich jak duże przekładnie, konstrukcje lotnicze, obudowy silników lotniczych lub elementy podwozia. Oś Y maszyny może wynosić nawet 12 metrów.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Opis produktu

piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie w języku polskim
piktogram
Prezentacja zdalna

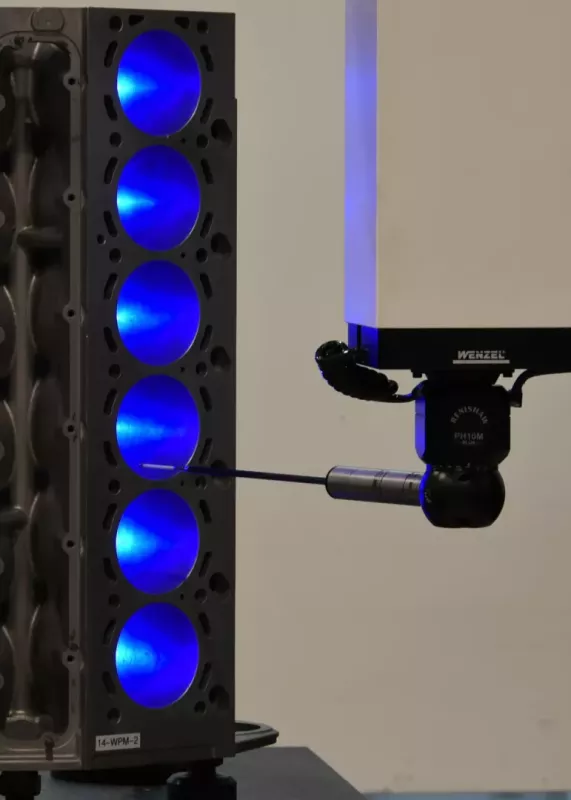

Współrzędnościowa maszyna pomiarowa LHF jest wyposażona w ruchomy portal i została skonstruowana do kontroli elementów o dużych gabarytach i wąskich tolerancjach takich jak duże przekładnie, konstrukcje lotnicze, obudowy silników lotniczych lub elementy podwozia. Oś Y maszyny może wynosić nawet 12 metrów. Seria maszyn LHF może zostać doposażona we wszystkie najnowsze systemy sond Renishaw, w tym w 5 osiową głowicę skanującą REVO, głowice skanujące 3-osiowe, głowice impulsowe oraz czujniki optyczne WENZEL, SHAPETRACER i PHOENIX II.

W zależności od potrzeb klienta firma Wenzel przygotowała trzy wersje maszyn LHF:

Standard – do zastosowań standardowych
Premium – do zastosowań w węższym zakresie tolerancji wykonawczych
Premium Select – do zastosowań wymagających najmniejszych wartości błędów granicznych

Cechy produktu:

  • osie maszyny wykonane z materiałów stabilnych termicznie
  • podwójny napęd osi Y co polepsza dynamikę maszyny
  • budowa dająca bardzo dobry dostęp do powierzchni pomiarowej
  • powierzchnie granitowe docierane ręcznie
  • serwonapędy umożliwiające szybkie przesuwy
  • pełna dowolność sterowaniem prędkościami maszyny zarówno w trybie pracy ręcznej jak i CNC
  • kompensacja temperatury
  • zastosowane łożyska powietrzne zapewniające niskie zużycie powietrza
  • WM|Quartis firmy WENZEL to innowacyjne oprogramowanie pomiarowe w języku polskim, które
    może być z powodzeniem wykorzystywane we wszystkich aplikacjach przemysłowych

Elementy zestawu:

  • współrzędnościowa maszyny pomiarowa LHF
  • wymagane sterowniki
  • komputer sterujący wraz z monitorem
  • głowica pomiarowa w zależności od konfiguracji
  • komplet końcówek
  • kula kalibracyjna
  • oprogramowanie
  • biurko



Specyfikacja

Specyfikacja techniczna współrzędnościowej maszyny pomiarowej Wenzel serii LHF
Zakres pomiarowy:
LHF 2517
LHF 3020
LHF 3025
LHF 4025
Zakres osi X:
2500 mm
3000 mm
3000 mm
4000 mm
Zakres osi Y:
4000 mm
5000 mm
6000 mm
4000 mm
5000 mm
6000 mm
5000 mm
6000 mm
5000 mm
6000 mm
Zakres osi Z:
1700 mm
2000 mm
2500 mm
2500 mm
Zasilanie:
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
Sprężone powietrze:
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
Temperatura pracy:
15-30°C
15-30°C
15-30°C
15-30°C
Zakres temperaturowy:
dla EL, MPE  20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE  20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE  20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE  20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
Wilgotność:
40-70%
40-70%
40-70%
40-70%
