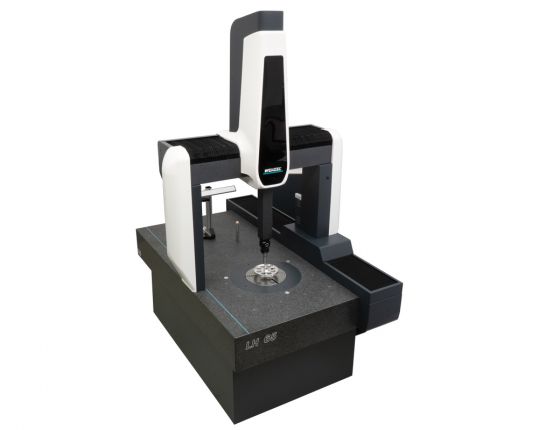

Współrzędnościowa maszyna pomiarowa CNC Wenzel LH ze stołem obrotowym

Producent: WENZEL Group
Każda Współrzędnościowa maszyna pomiarowa Wenzel LH może być doposażona w stół obrotowy umożliwiający pomiary zarówno części obrotowo-symetrycznych jak również całe spektrum części pryzmatycznych. Maszyny te wyposażone są w zintegrowany stół obrotowy, który stanowi czwartą oś.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Opis produktu

piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie w języku polskim
piktogram
Prezentacja zdalna

Każda Współrzędnościowa maszyna pomiarowa Wenzel LH może być doposażona w stół obrotowy umożliwiający pomiary zarówno części obrotowo-symetrycznych jak również całe spektrum części pryzmatycznych. Maszyny te wyposażone są w zintegrowany stół obrotowy, który stanowi czwartą oś. Stół maszyny oraz prowadnice osi wykonane są z granitu, co gwarantuje identyczną rozszerzalność temperaturową całego systemu pomiarowego. Dla zapewnienia najwyższej dokładności, we wszystkich osiach stosowane są łożyska pneumatyczne. Maszyny LH ze stołem obrotowym dedykowane są dla klientów, którzy produkują części obrotowo-symetryczne oraz pryzmatyczne.

Cechy produktu:

  • osie maszyny wykonane z materiałów stabilnych termicznie
  • podniesione prowadnice osi Y zapewniają maksymalną stabilność i sztywność
  • wysoka dynamika ruchów
  • nie wymaga dodatkowego fundamentowania
  • powierzchnie granitowe docierane ręcznie
  • serwonapędy umożliwiające szybkie przesuwy
  • pełna dowolność sterowaniem prędkościami maszyny zarówno w trybie pracy ręcznej jak i CNC
  • kompensacja temperatury
  • zastosowane łożyska powietrzne zapewniające niskie zużycie powietrza
  • opcjonalny stół obrotowy
  • WM|Quartis firmy WENZEL to innowacyjne oprogramowanie pomiarowe w języku polskim, które
    może być z powodzeniem wykorzystywane we wszystkich aplikacjach przemysłowych

Elementy zestawu:

  • współrzędnościowa maszyny pomiarowa LH
  • zintegrowany stół obrotowy
  • wymagane sterowniki
  • komputer sterujący wraz z monitorem
  • głowica pomiarowa w zależności od konfiguracji
  • komplet końcówek
  • kula kalibracyjna
  • oprogramowanie
  • biurko

Specyfikacja

Specyfikacja techniczna współrzędnościowej maszyny pomiarowej Wenzel serii LH
Zakres pomiarowy:
LH65
LH87
LH1512
Osie:
X | Y | Z
X | Y | Z
X | Y | Z
Zakresy:
650|750|500 mm
800|1000|700 mm
1500|2000|1200 mm
Zakresy:
650|1200|500 mm
800|1500|700 mm
1500|2500|1200 mm
Zakresy:
650|1200|500 mm
800|2000|700 mm
1500|3000|1200 mm
Zasilanie:
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
Sprężone powietrze:
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
Temperatura pracy:
15-30°C
15-30°C
15-30°C
Zakres temperaturowy:
dla EL, MPE 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
Zakres temperaturowy:
dla EL, MPE 20 °C ± 1 K, ΔT: 0,5 K/h, 0,5 K/m, 1 K/d
dla EL, MPE 20 °C ± 1 K, ΔT: 0,5 K/h, 0,5 K/m, 1 K/d
dla EL, MPE 20 °C ± 1 K, ΔT: 0,5 K/h, 0,5 K/m, 1 K/d
Wilgotność:
40-70%
40-70%
40-70%
