Współrzędnościowa maszyna pomiarowa CNC LH Gantry

Producent: WENZEL Group

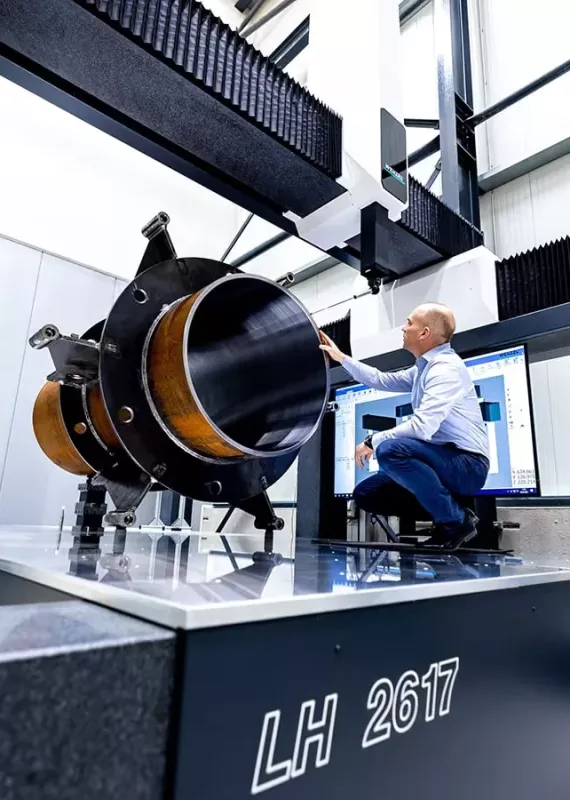

Współrzędnościowa maszyna pomiarowa LH Gantry jest maszyną mostową i nadaje się idealnie do pomiarów części o średnich i dużych gabarytach. Szczególnie sprawdzi się w zastosowaniach gdzie mierzone są wąskie tolerancje.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Opis produktu

piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie w języku polskim
piktogram
Prezentacja zdalna

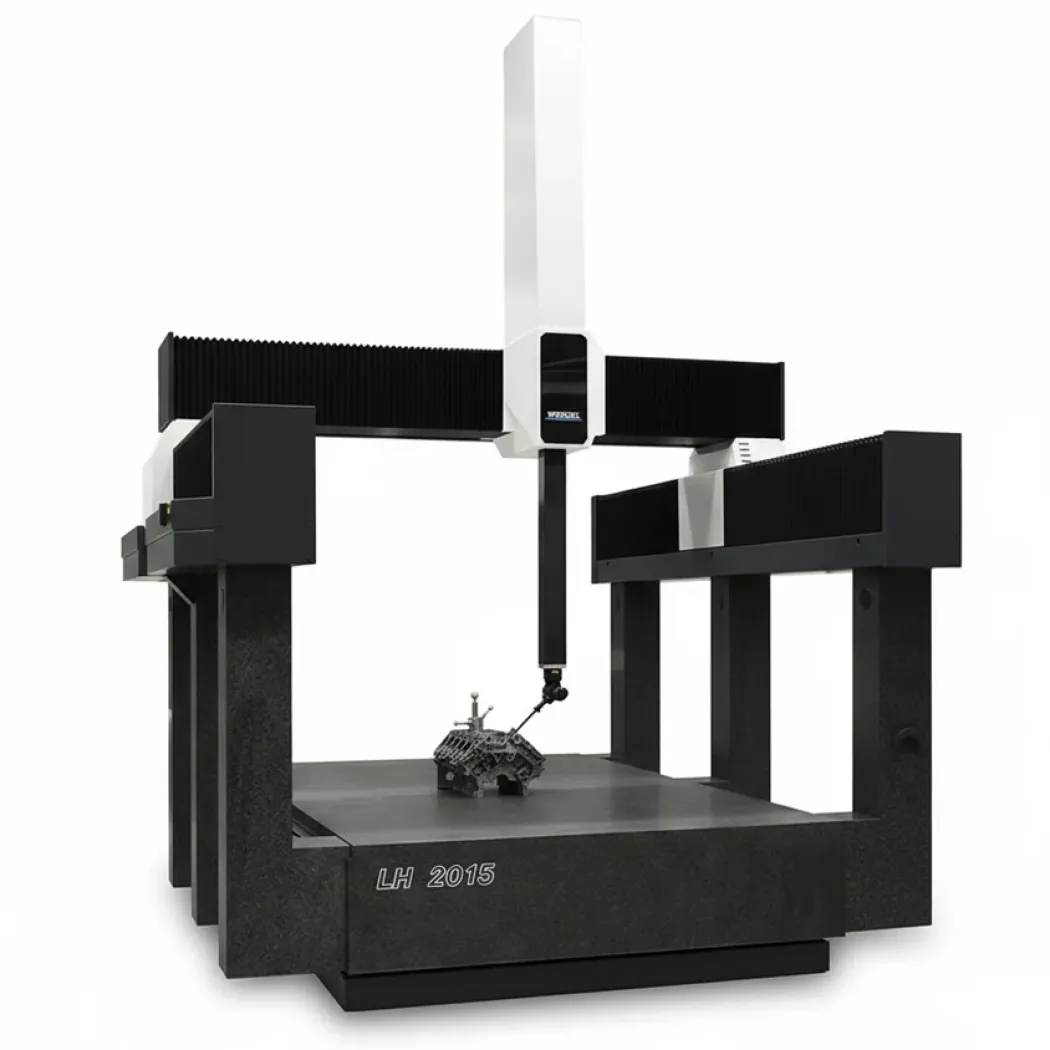

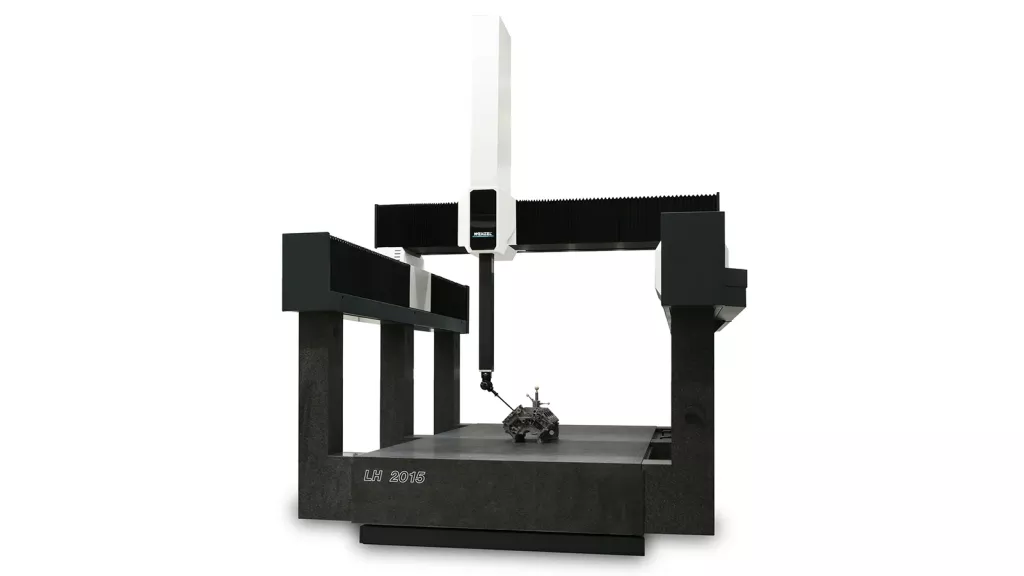

Współrzędnościowa maszyna pomiarowa LH Gantry jest maszyną mostową i nadaje się idealnie do pomiarów części o średnich i dużych gabarytach. Szczególnie sprawdzi się w zastosowaniach gdzie mierzone są wąskie tolerancje. Seria maszyn LH Gantry może zostać wyposażona w najnowsze głowice Renishaw łącznie z 3 osiowymi systemami skanującymi lub systemy impulsowe. Na życzenie klienta istnieje też możliwość doposażenia maszyny w sensor optyczny SHAPETRACER.

W zależności od potrzeb klienta firma Wenzel przygotowała trzy wersje maszyn LH Gantry:

Standard – do zastosowań standardowych
Premium – do zastosowań w węższym zakresie tolerancji wykonawczych
Premium Select – do zastosowań wymagających najmniejszych wartości błędów granicznych

Cechy produktu:

  • osie maszyny wykonane z materiałów stabilnych termicznie
  • podniesione prowadnice osi Y zapewniają maksymalną stabilność i sztywność
  • wysoka dynamika ruchów
  • nie wymaga dodatkowego fundamentowania
  • powierzchnie granitowe docierane ręcznie
  • serwonapędy umożliwiające szybkie przesuwy
  • pełna dowolność sterowaniem prędkościami maszyny zarówno w trybie pracy ręcznej jak i CNC
  • kompensacja temperatury
  • zastosowane łożyska powietrzne zapewniające niskie zużycie powietrza
  • opcjonalny stół obrotowy

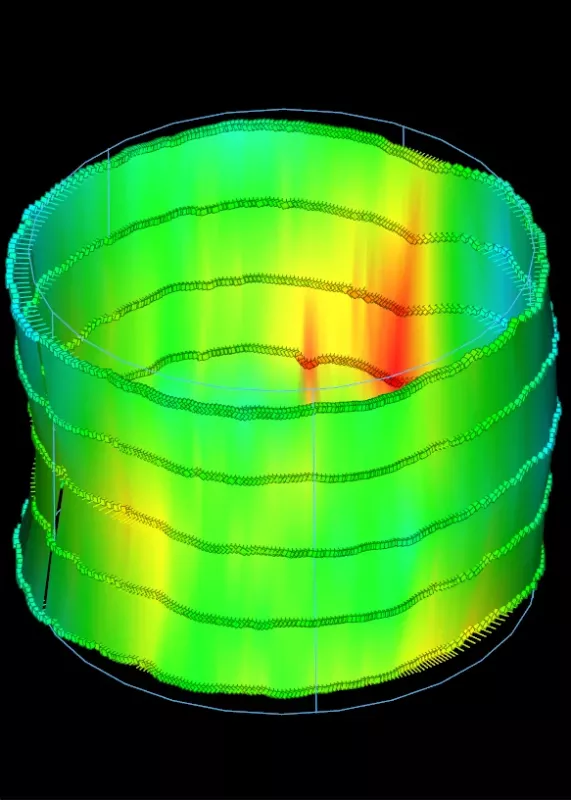

  • WM|Quartis firmy WENZEL to innowacyjne oprogramowanie pomiarowe w języku polskim, które
    może być z powodzeniem wykorzystywane we wszystkich aplikacjach przemysłowych

Elementy zestawu:

  • współrzędnościowa maszyny pomiarowa LH Gantry
  • wymagane sterowniki
  • komputer sterujący wraz z monitorem
  • głowica pomiarowa w zależności od konfiguracji
  • komplet końcówek
  • kula kalibracyjna
  • oprogramowanie

Specyfikacja

Specyfikacja techniczna współrzędnościowej maszyny pomiarowej LH Gantry
Model:
LH 1515
LH 2015

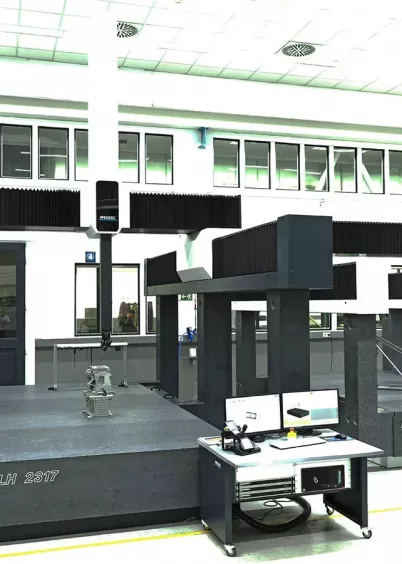

LH 2317
Zakresy osi X:
1500 mm
2000 mm
2300 mm
Zakresy osi Y:
2000 mm
3000 mm
4000 mm
3000 mm
4000 mm
5000 mm
4000 mm
5000 mm
6000 mm
Zakresy osi Z:
1500 mm
1500 mm
1750 mm
Zasilanie:
Single-phase AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
Single-phase AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
Single-phase AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
Sprężone powietrze:
6-8 bar, jakość zgodna z ISO 8573-1: Clasa 4 lub wyższaISO 8573-1: Clasa 4 lub wyższa
6-8 bar, jakość zgodna z ISO 8573-1: Clasa 4 lub wyższaISO 8573-1: Clasa 4 lub wyższa
6-8 bar, jakość zgodna z ISO 8573-1: Clasa 4 lub wyższaISO 8573-1: Clasa 4 lub wyższa
Temperaturowy zakres pracy:
15-30° C
15-30° C
15-30° C
Temperaturowy zakres pracy:
dla EL, MPE 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
Wilgotność:
40-70 %
40-70 %
40-70 %

Dowiedz się więcej

Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt pod Twoje indywidualne potrzeby i przygotują ofertę.
