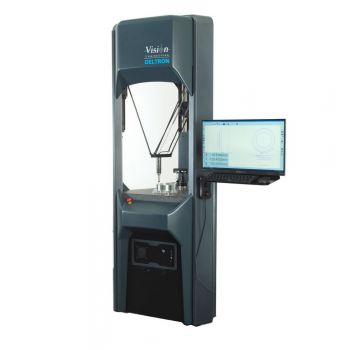

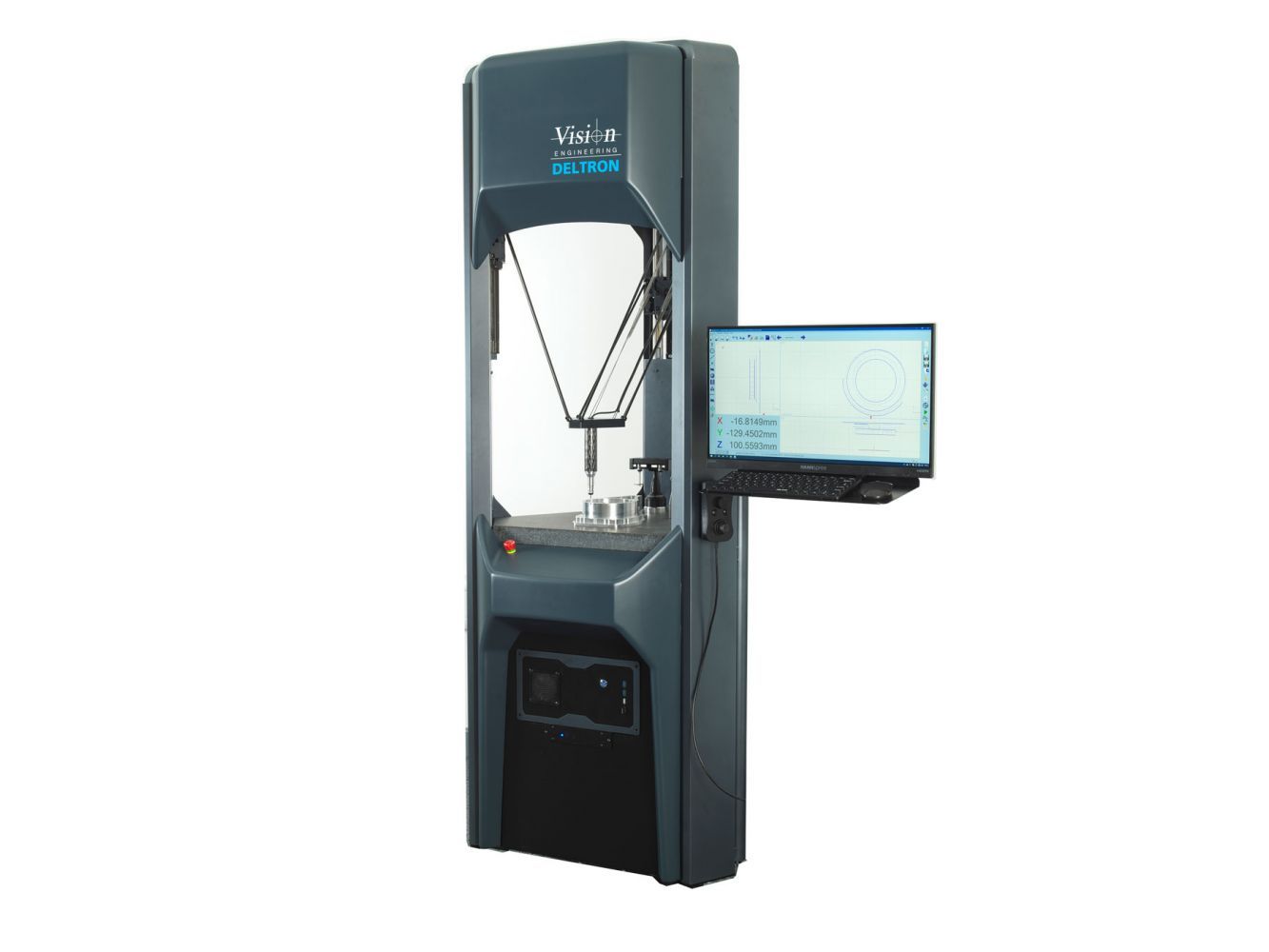

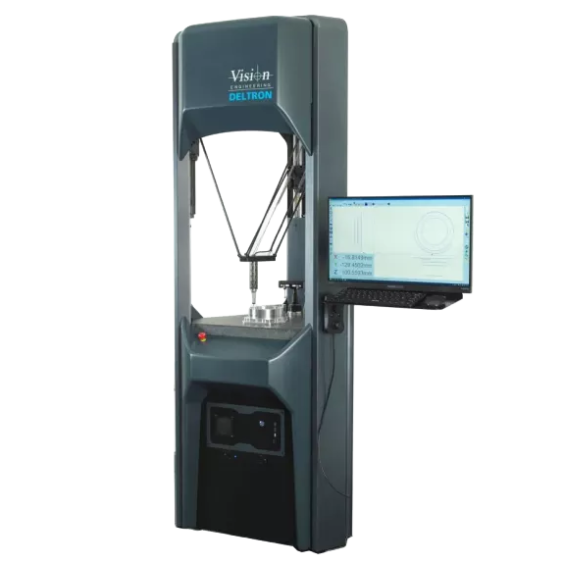

Współrzędnościowa maszyna pomiarowa (CMM) Deltron

Producent: VISION ENGINEERING

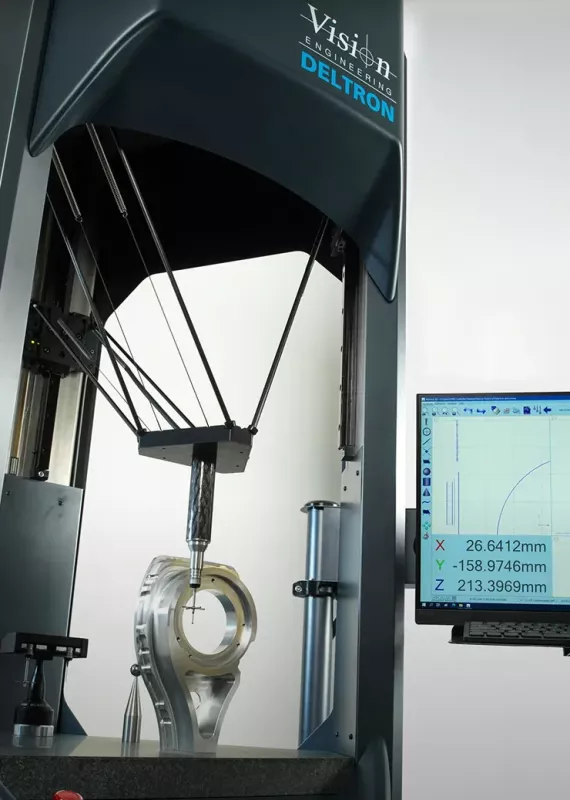

Deltron to pierwsze przedsięwzięcie Vision Engineering w zakresie dedykowanych pomiarów kontaktowych 3D, opracowane we współpracy z AberlinkUK. Deltron jest systemem niekartezjańskim, co oznacza, że ruch sondy dotykowej nie zależy od zdolności maszyny do poruszania się w osiach X, Y i Z. Zamiast tego, maszyna przesuwa sondę w dowolne miejsce położenie w przestrzeni roboczej, wybierając przy tym najkrótszą trasę. W stosunku do klasycznych maszyn współrzędnościowych konstrukcja Deltron jest lekka i nie zajmuje dużo przestrzeni.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

wspolrzednosciowa-maszyna-pomiarowa-deltron-CMM
+ 04

Opis produktu

piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Dedykowane oprogramowanie
piktogram
Prezentacja zdalna

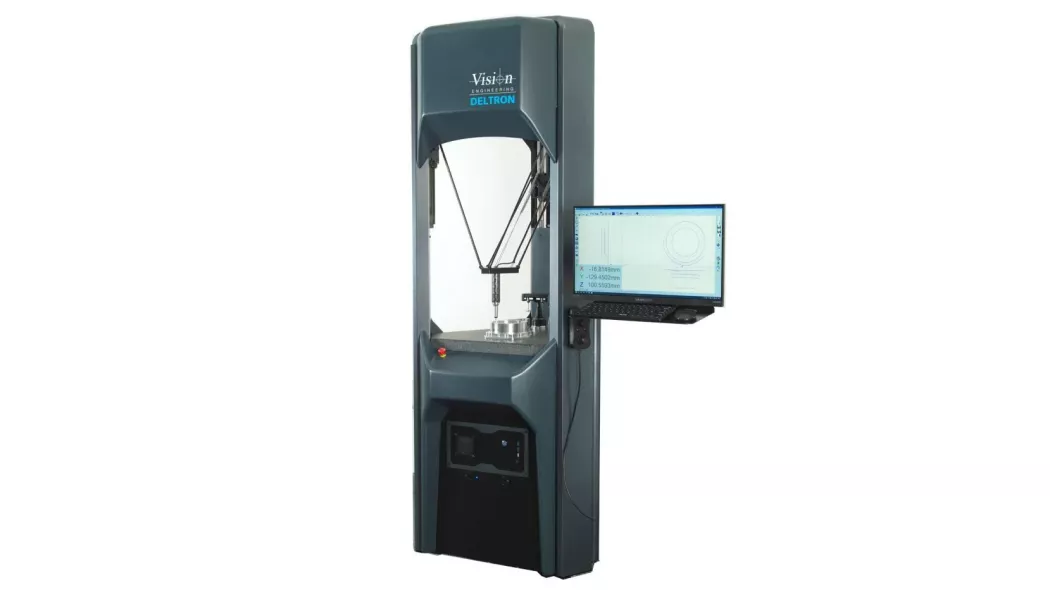

Współrzędnościowa maszyna pomiarowa Deltron to pierwsze przedsięwzięcie Vision Engineering w zakresie dedykowanych pomiarów kontaktowych 3D, opracowane we współpracy z AberlinkUK. Deltron jest systemem niekartezjańskim, co oznacza, że ruch sondy dotykowej nie zależy od zdolności maszyny do poruszania się w osiach X, Y i Z. Zamiast tego, maszyna przesuwa sondę w dowolne miejsce położenie w przestrzeni roboczej, wybierając przy tym najkrótszą trasę. W stosunku do klasycznych maszyn współrzędnościowych konstrukcja Deltron jest lekka i nie zajmuje dużo przestrzeni.

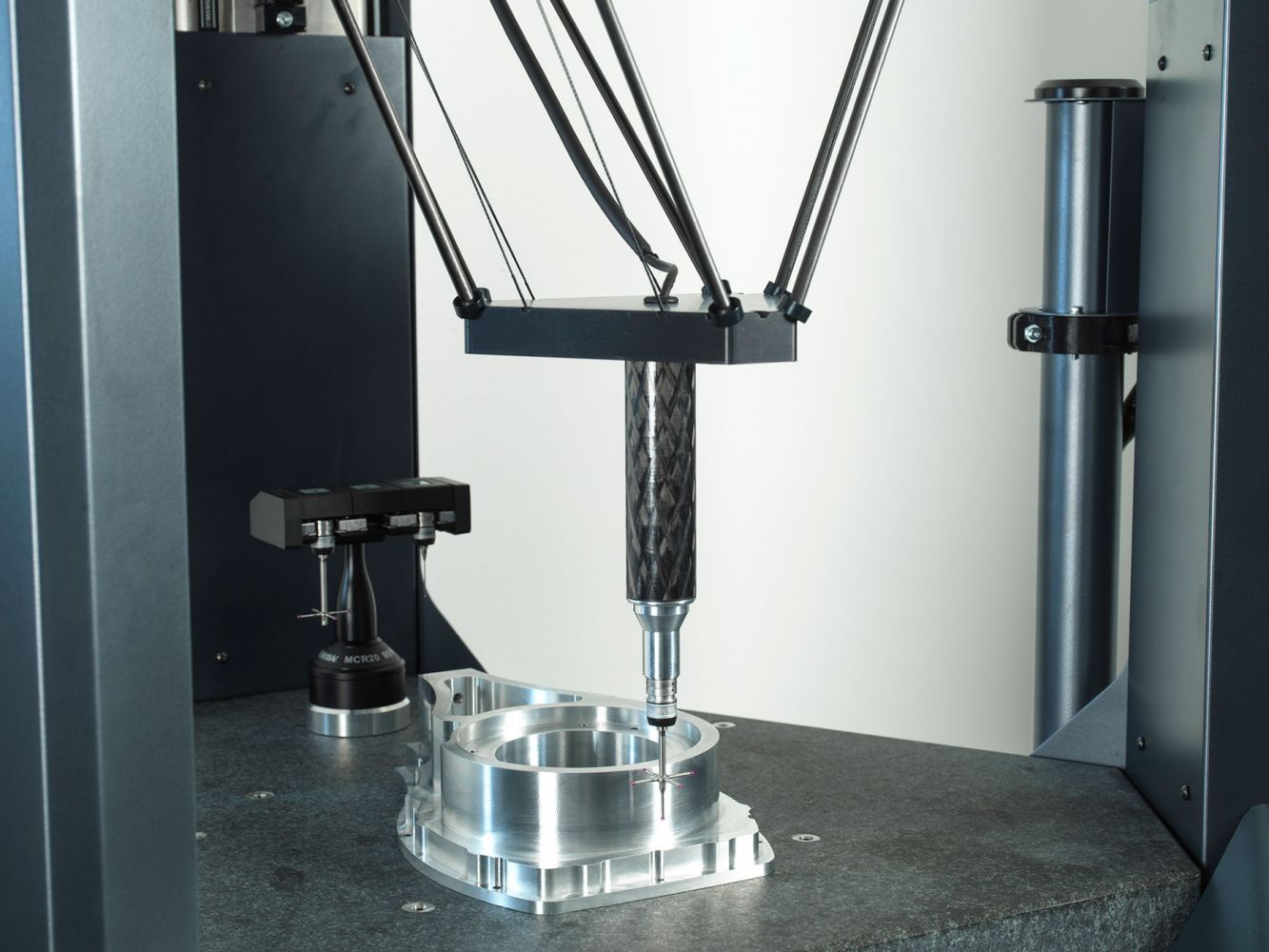

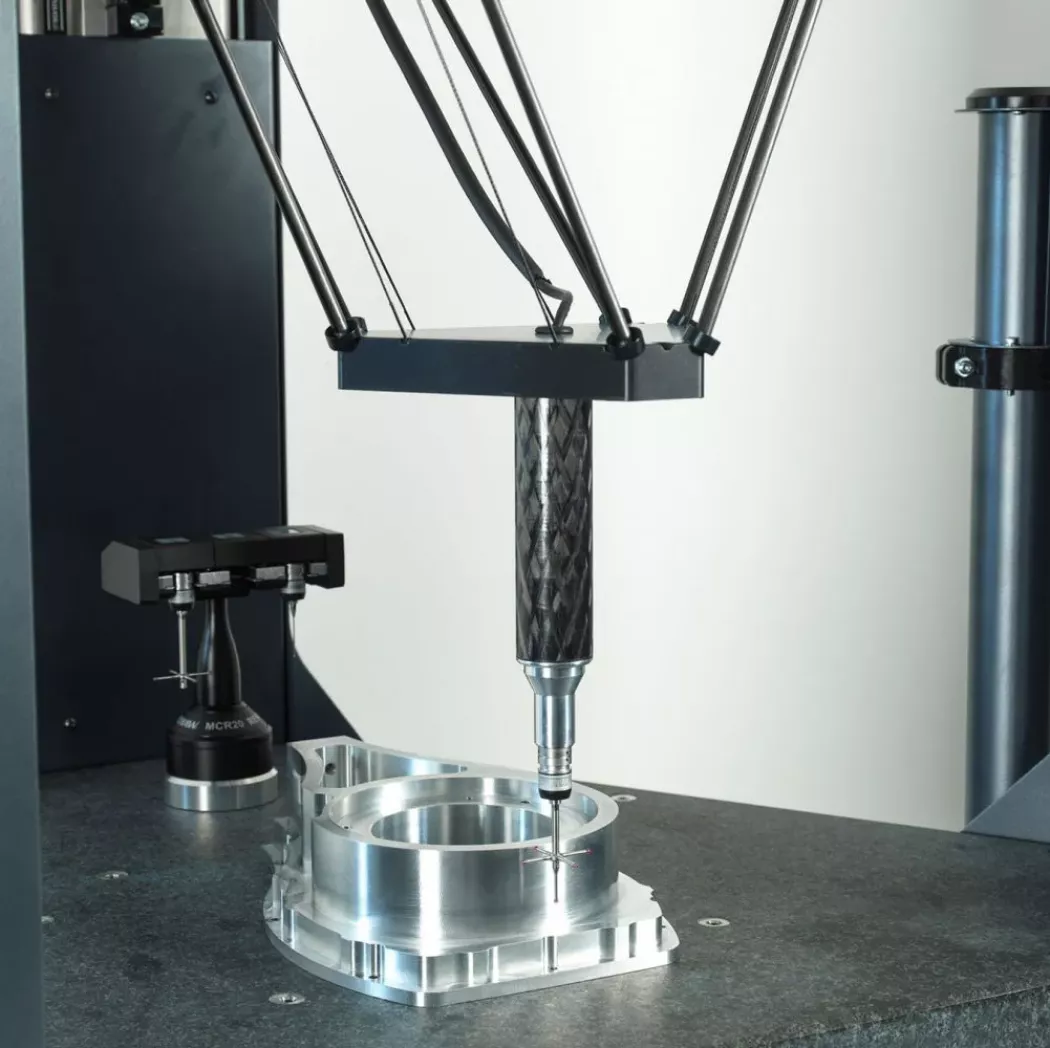

Wynaleziony na początku lat 80. robot delta to rodzaj równoległego robota składającego się z trzech ramion połączonych z przegubami uniwersalnymi u podstawy. Kluczową cechą konstrukcyjną jest zastosowanie równoległoboków w ramionach, które utrzymują orientację (tj. zapobiegają obrotowi) efektora końcowego. Celem konstruktorów nowego typu robota było manipulowanie lekkimi i małymi obiektami z bardzo dużą prędkością. Obecnie mechanizm ten jest szeroko stosowany w komercyjnych robotach typu „pick and place”. Branże, które korzystają z dużych prędkości robotów delta, to m.in. przemysł opakowań, medyczny, farmaceutyczny, elektroniczny oraz operacje montażowe wymagające wysokiej precyzji.

Cechy produktu:

  • całkowicie uszczelnione, poprzeczne łożyska zapewniające solidną, ale płynną pracę w warunkach nie tylko laboratoryjnych, ale również produkcyjnych
  • wbudowane czujniki temperatury utrzymują dokładność nawet przy niekontrolowanej temperaturze otoczenia
  • możliwość integracji w pełni zautomatyzowane komórki produkcyjne

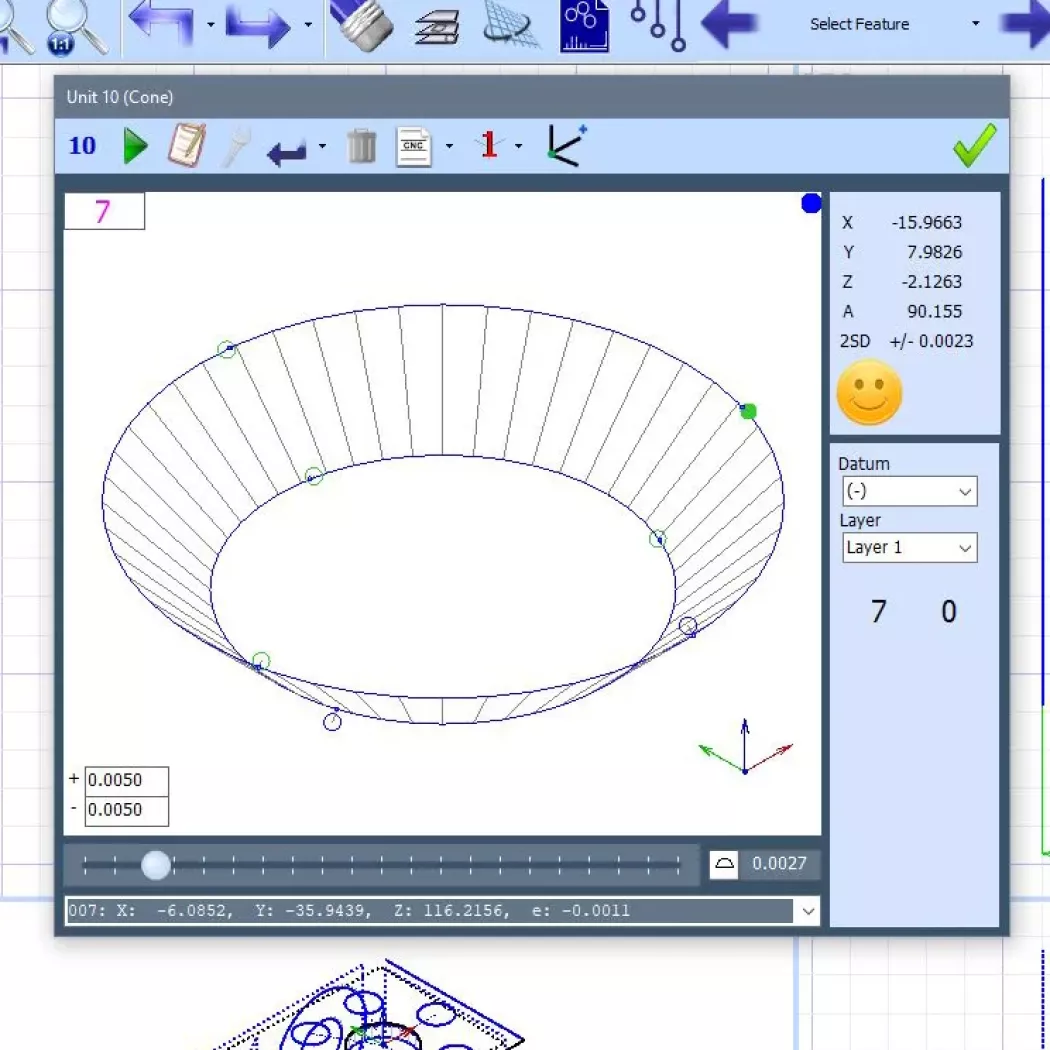

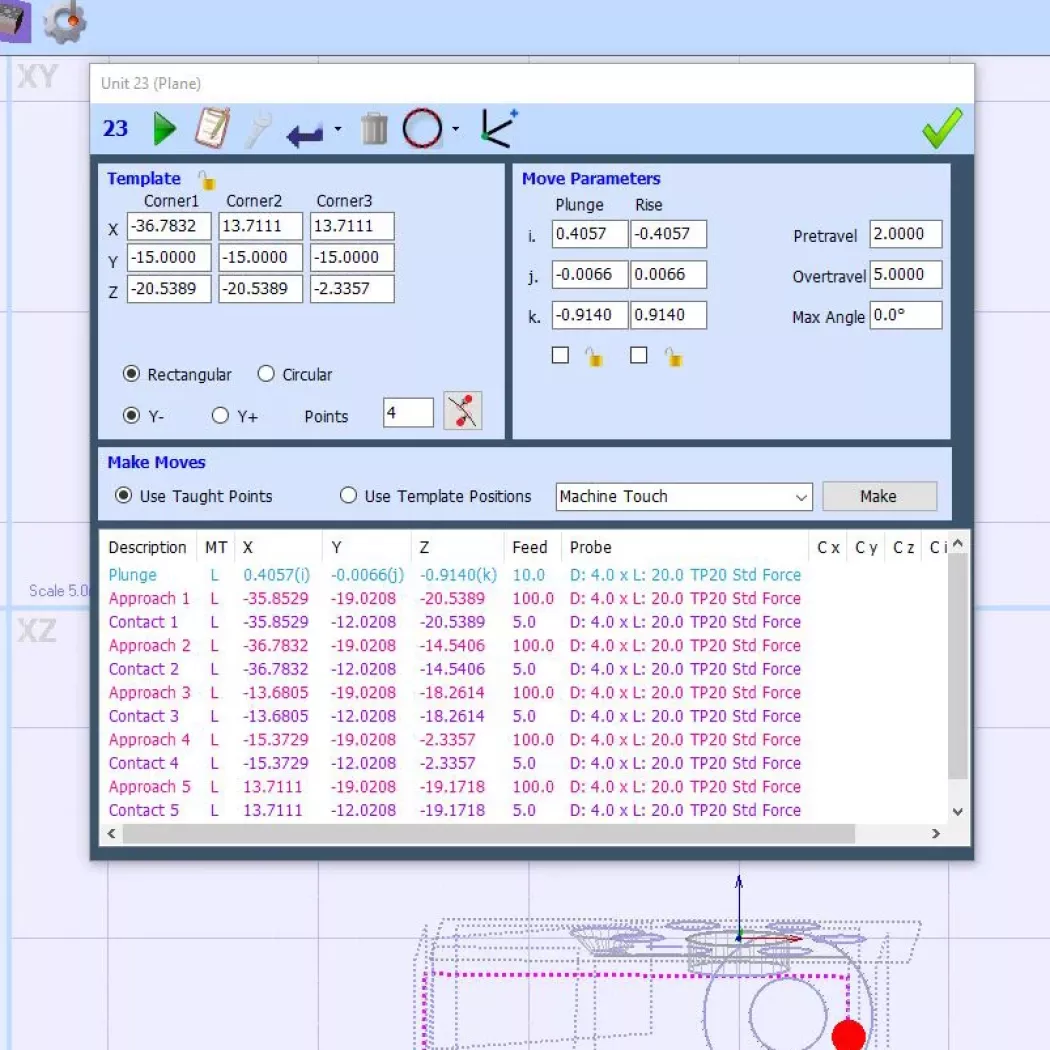

  • przyjazny w użyciu dzięki wielofunkcyjnemu oprogramowaniu pomiarowemu (PL) ViTouch3D. System jest bardzo prosty w obsłudze dzięki czemu czas wdrożenia nowych użytkowników jest krótki
  • konstrukcja Delta jest lekka i nie zajmuje dużo przestrzeni
  • unikalna konstrukcja zmniejsza również koszty budowy w porównaniu do tradycyjnych systemów współrzędnościowych, przy jednoczesnym zachowaniu sztywności i szybkości pomiarów
  • efektem końcowym jest niedroga, łatwa w obsłudze i kompaktowa maszyna, którą można ustawić w ograniczonej przestrzeni produkcyjnej i która może być używana przez operatorów o dowolnym poziomie umiejętności

Aplikacje:

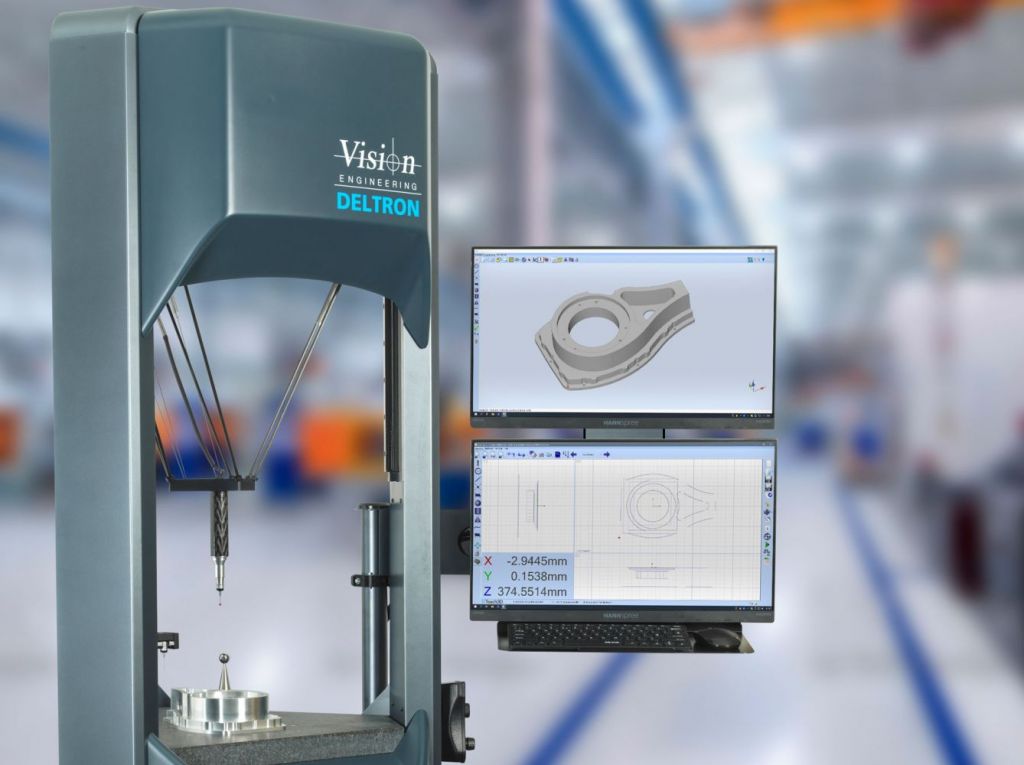

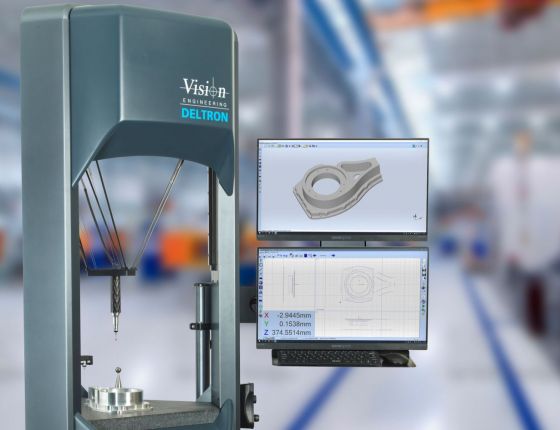

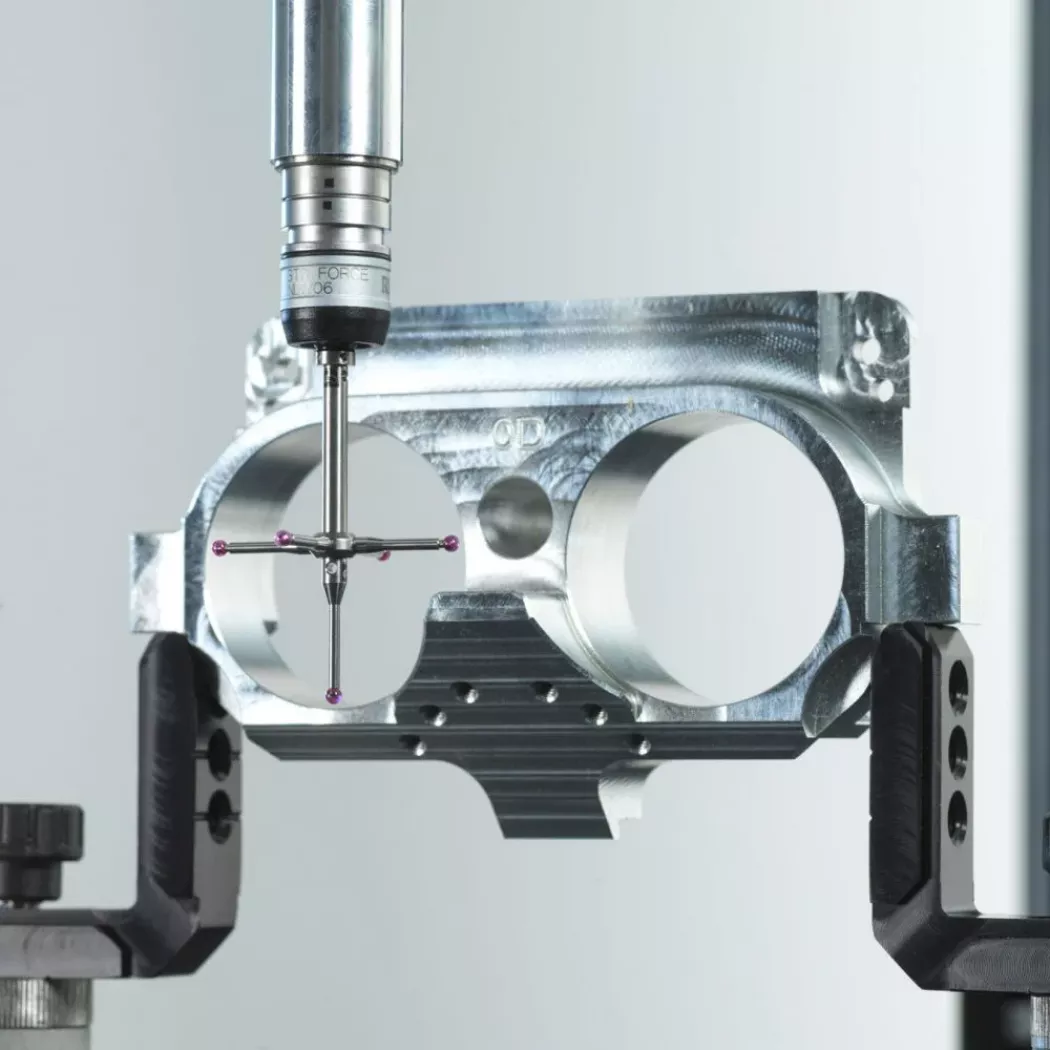

  • jak sugeruje nazwa „shop floor CMM”, większość zastosowań Deltron będzie dotyczyła kontroli obrobionych części na hali produkcyjnej. WMP można ustawić obok obrabiarki, dzięki czemu operatorzy maszyn mogą samodzielnie przeprowadzać kontrolę jakości, bez konieczności wysyłania części do laboratorium kontrolnego. Zmniejsza to czasy cykli i zwiększa przepustowość produkcji
  • niewielkie wymiary Deltron i możliwość pracy bez sprężonego powietrza oznaczają, że maszynę można umieścić tam, gdzie jest potrzebna. To sprawia, że Deltron sprawdzi się idealnie w zastosowaniach w których ważnym ograniczeniem jest powierzchnia zajmowana przez urządzenie.
  • Deltron oferuje niesamowitą jakość i jest idealnym stykowym systemem pomiarowym dla firm, które nie miały wcześniejszych doświadczenia w tego typu pomiarach. Jest to rozwiązanie łatwe w użyciu i niedrogie

Elementy systemu:

  • współrzędnościowa maszyna pomiarowa
  • sterownik i okablowanie
  • oprogramowanie pomiarowe

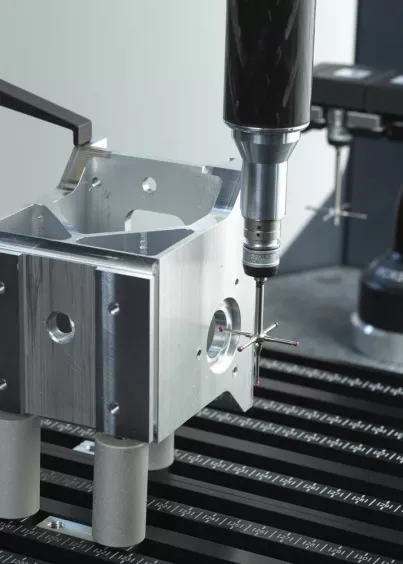

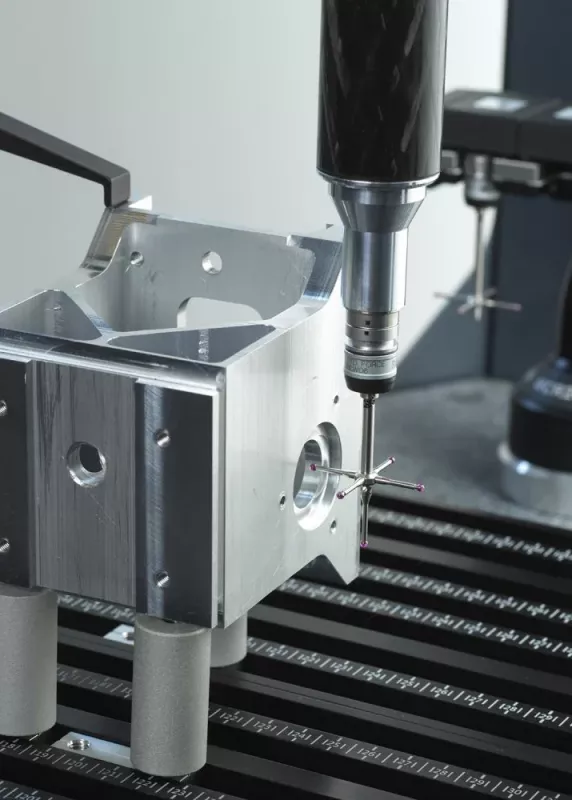

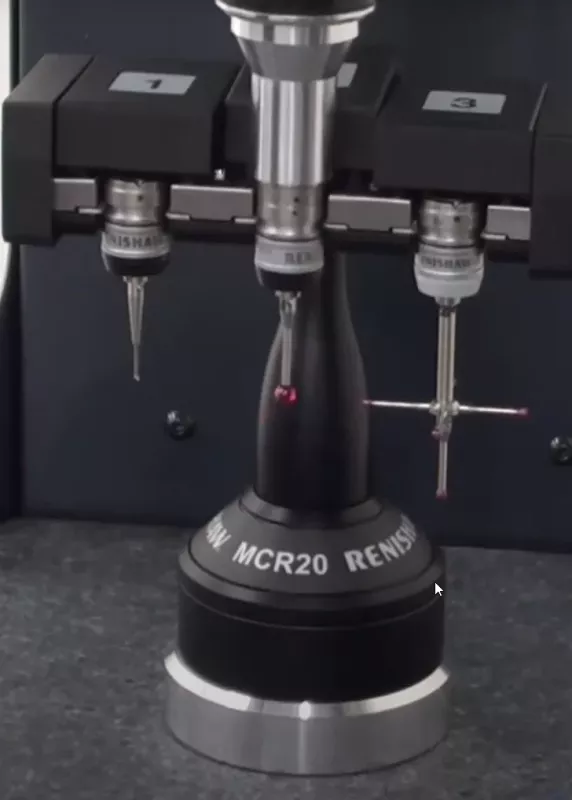

  • moduł TP20 z końcówkami
  • myszka i klawiatura

Specyfikacja

Specyfikacja techniczna współrzędnościowej maszyny pomiarowej Deltron
Model:
Deltron 370
Deltron 520
Obszar roboczy:
XY 370 mm – średnica
Z 270 mm
XY 520 mm – średnica
Z 300 mm
Wymiary urządzenia:
2000x715x730 mm
2200x950x990 mm
Masa:
180 kg
211 kg
Stolik:
solidna płyta granitowa
solidna płyta granitowa
Maksymalne obciążenie stołu:
200 kg
200 kg
Niepewność pomiaru:
(2,6+0,4L/100) µm (L długość przemieszczenia w mm)
(2,6+0,4L/100) µm (L długość przemieszczenia w mm)
Liniały:
0,1 µm
0,1 µm
Temperaturowy zakres pracy:
5-45°C
5-45°C
Maksymalne przyspieszenie:
750 mm/s2
750 mm/s2
Maksymalna prędkość:
500 mm/s
500 mm/s
