PREMION|M

Ręczne multisensorowe urządzenie do pomiaru wałów i osi
Producent: IBB TECHNOLOGY

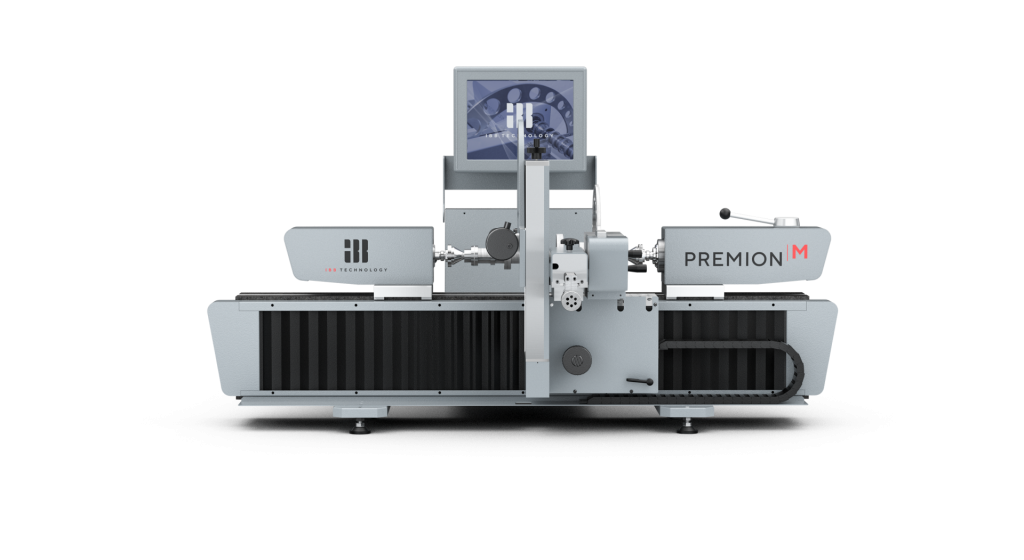

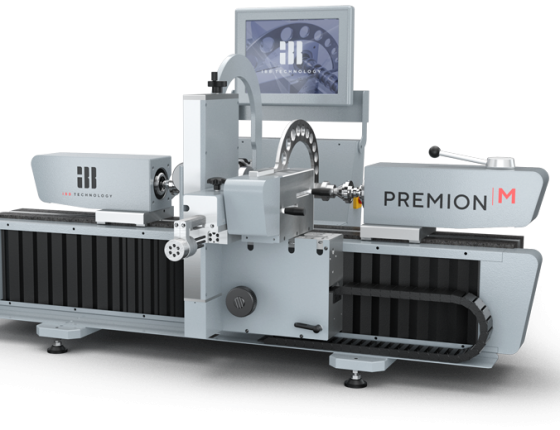

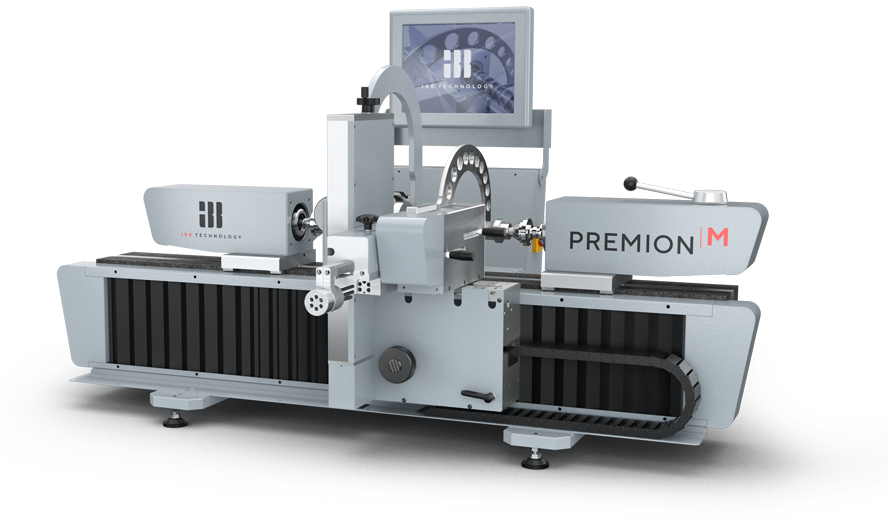

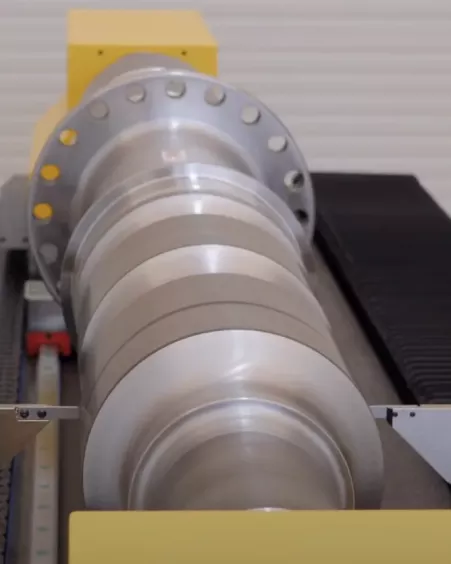

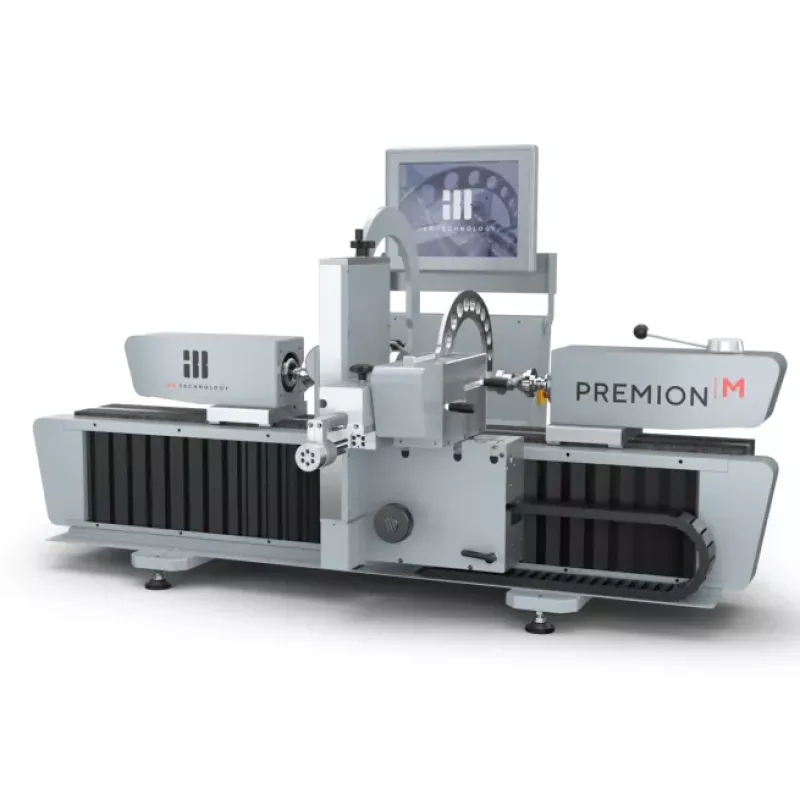

PREMION|M to wielosensorowe urządzenie do pomiaru wałów, na którym można mierzyć i dokumentować cechy pomiarowe elementów obrotowo-symetrycznych.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

+ 06

Opis produktu


Nasz PREMION|M to wielosensorowe urządzenie do pomiaru wałów, na którym można mierzyć i dokumentować cechy pomiarowe elementów obrotowo-symetrycznych. PREMION|M to ręcznie obsługiwana wersja w serii PREMION, która umożliwia zastąpienie wielu klasycznych ręcznych przyrządów pomiarowych w produkcji. Dzięki modułowej konstrukcji i dużemu wyborowi wyposażenia, urządzenie pomiarowe wałów PREMION|M może być dostosowane dokładnie do Twoich potrzeb.

ZASTOSOWANIE

Urządzenie pomiarowe wałów PREMION|M umożliwia wykonywanie wszystkich pomiarów elementów obrotowo-symetrycznych bezpośrednio w produkcji. Zalety są oczywiste: połączenie pomiarów optycznych i dotykowych przynosi znaczne oszczędności czasu w technologii pomiaru wałów, a tym samym duże korzyści kosztowe dla Twojej firmy!

KONSTRUKCJA

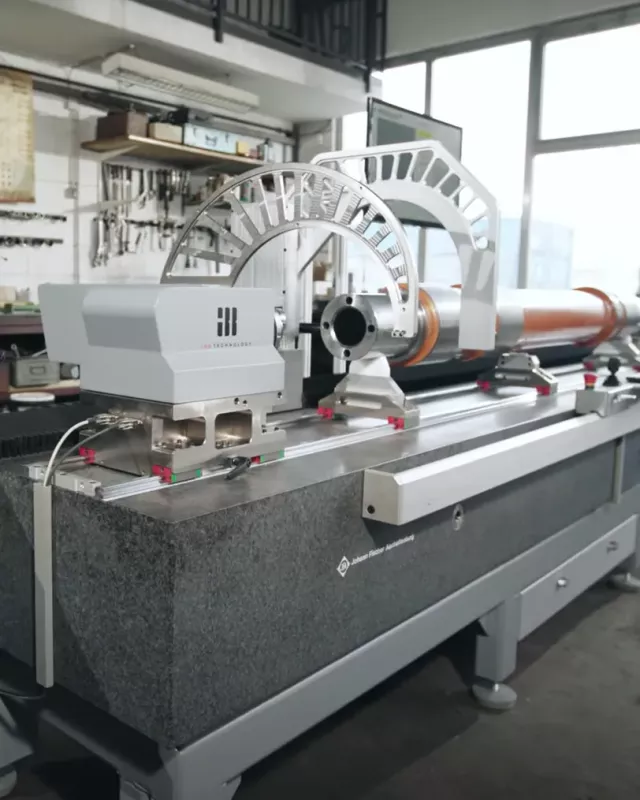

Konstrukcja tego urządzenia pomiarowego wałów opiera się na stabilnej strukturze granitowej, na której zamontowane są precyzyjne prowadnice z wózkami ślizgowymi. Na tym wózku można indywidualnie ustawiać różne moduły pomiarowe. Elementy są ustawiane za pomocą wymiennych końcówek między konikiem a wrzecionem.

OBSŁUGA

Element jest mocowany przez operatora systemu między punktami systemu pomiarowego wałów, a cechy do zmierzenia mogą być teraz uwzględnione. Różne funkcje pomiarowe można wybierać za pomocą ekranu dotykowego na urządzeniu pomiarowym wałów, a wyniki są wyświetlane na ekranie. Urządzenie umożliwia dokładny pomiar elementów obrotowo-symetrycznych. Dodatkowe zalety PREMION|M to prosta kalibracja i beznarzędziowa wymiana elementów.

ZALETY

  • Wysoka elastyczność dzięki modułowej konstrukcji i dużemu wyborowi wyposażenia
  • Prosta kalibracja modułów pomiarowych na certyfikowanych przez DAkkS końcówkach centrowania
  • Wyjście danych do systemów zewnętrznych

SPECYFIKACJE TECHNICZNE

Wymiary elementów:

  • Długości: 400 mm, 800 mm, 1,200 mm
  • Średnica: 125 mm, 160 mm, 200 mm
  • Waga: do 80 kg
  • Konik i wrzeciono MK 2



PREMION|M JEST WYPOSAŻONY W 3 MODUŁY:

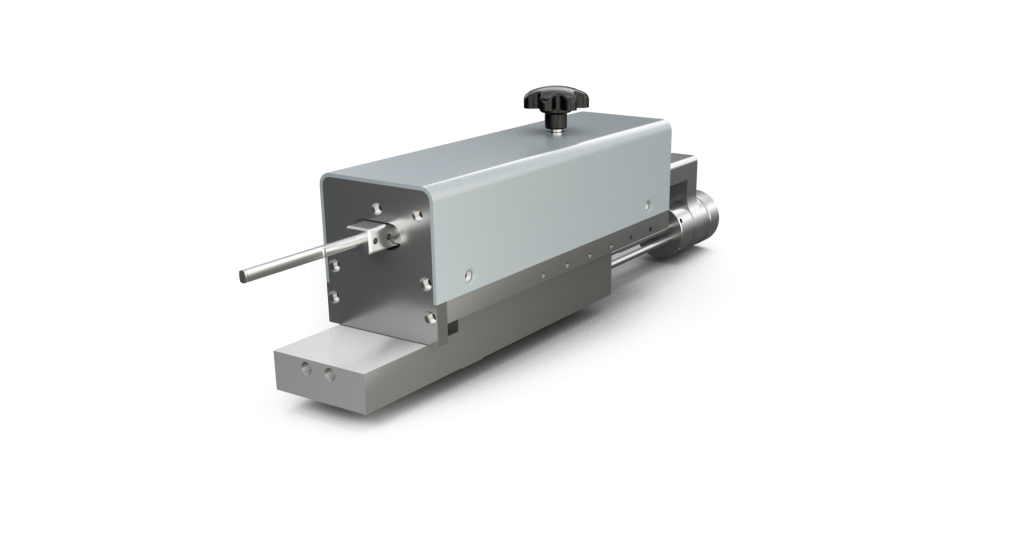

1. Ręczny moduł długości do urządzenia pomiarowego wałów PREMION|M

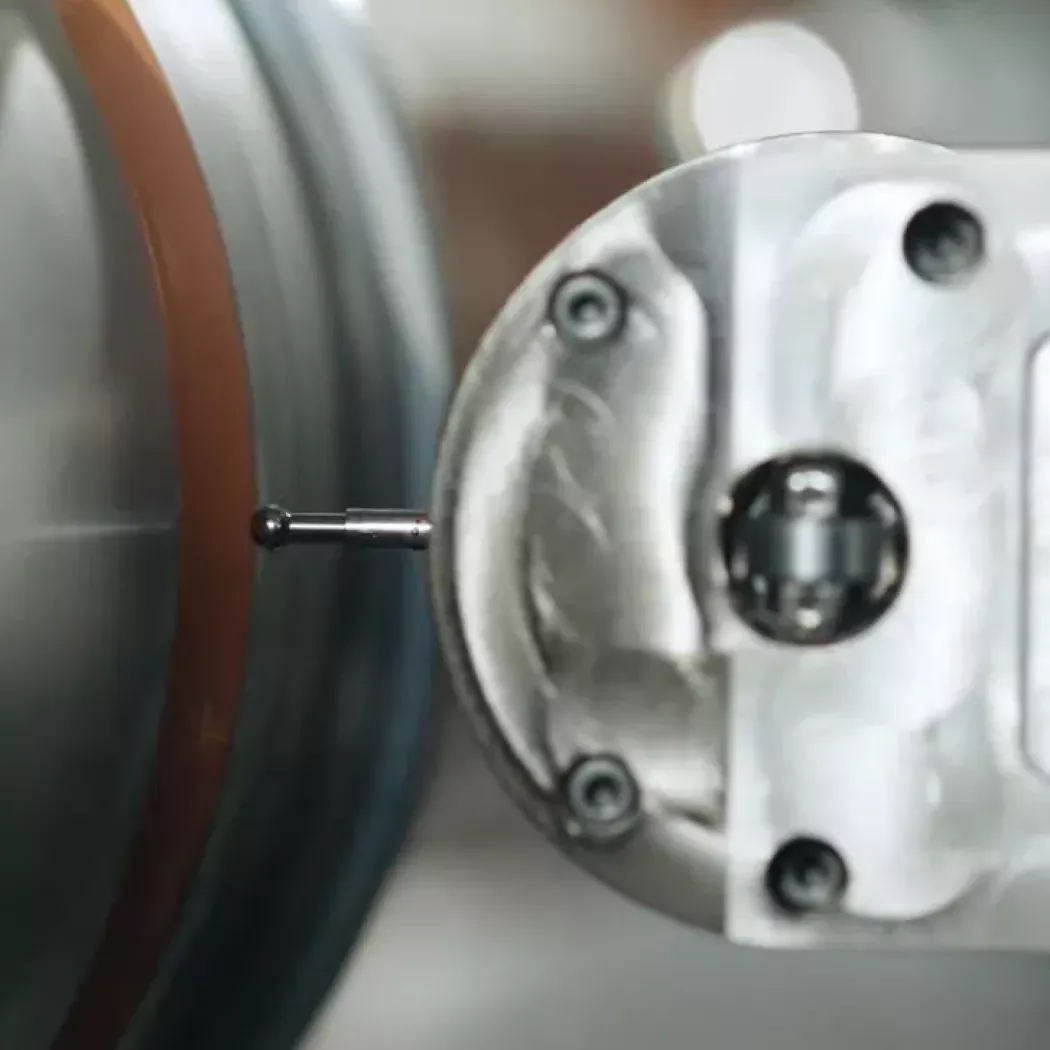

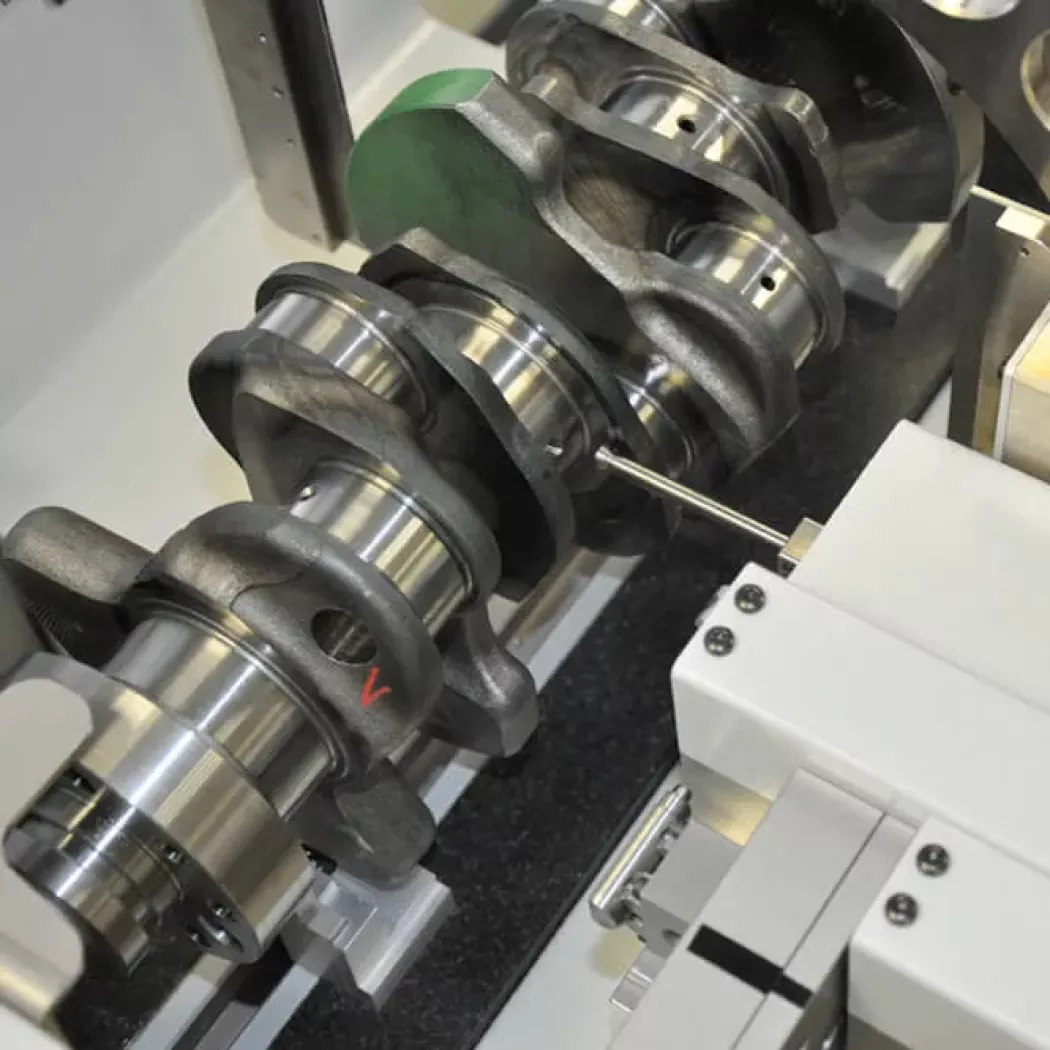

  • Ręczny moduł długości do urządzenia pomiarowego wałów PREMION|M jest elastycznie ruchomy promieniowo i osiowo względem obiektu pomiarowego. Zastosowanie specjalnych, elastycznie regulowanych łożysk krzyżowych umożliwia precyzyjne i powtarzalne sondowanie punktów pomiarowych. Wózek krzyżowy pozwala na sondowanie w obu kierunkach. Elementy sondy tego ręcznego modułu pomiaru długości można łatwo wymieniać. Moduł jest kalibrowany w certyfikowanym przez DAkkS punkcie centralnym. Po dotknięciu punktu pomiarowego moduł generuje sygnał optyczno-wizualny. Zmierzone dane są następnie rejestrowane przez czujnik i wyświetlane na ekranie dotykowym. Po zwolnieniu modułu pomiarowego przez użytkownika, jest on wygodnie ustawiany z powrotem w pierwotnej pozycji. Zapobiega to również przypadkowemu przesunięciu wózka i uszkodzeniu elementu sondy. Aby umożliwić pomiar skanujący, wózek krzyżowy może opcjonalnie być wyposażony w dodatkowy czujnik pomiarowy.
  • Funkcje pomiarowe: długość, odległość, środek, bicie osiowe, prostopadłość, płaskość.

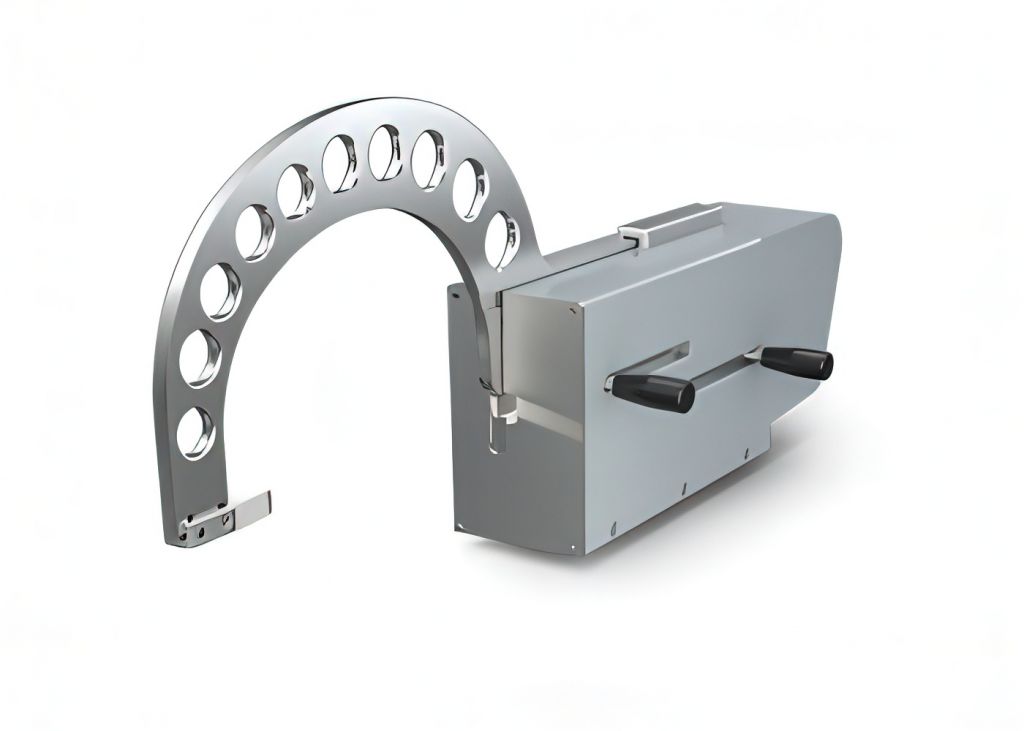

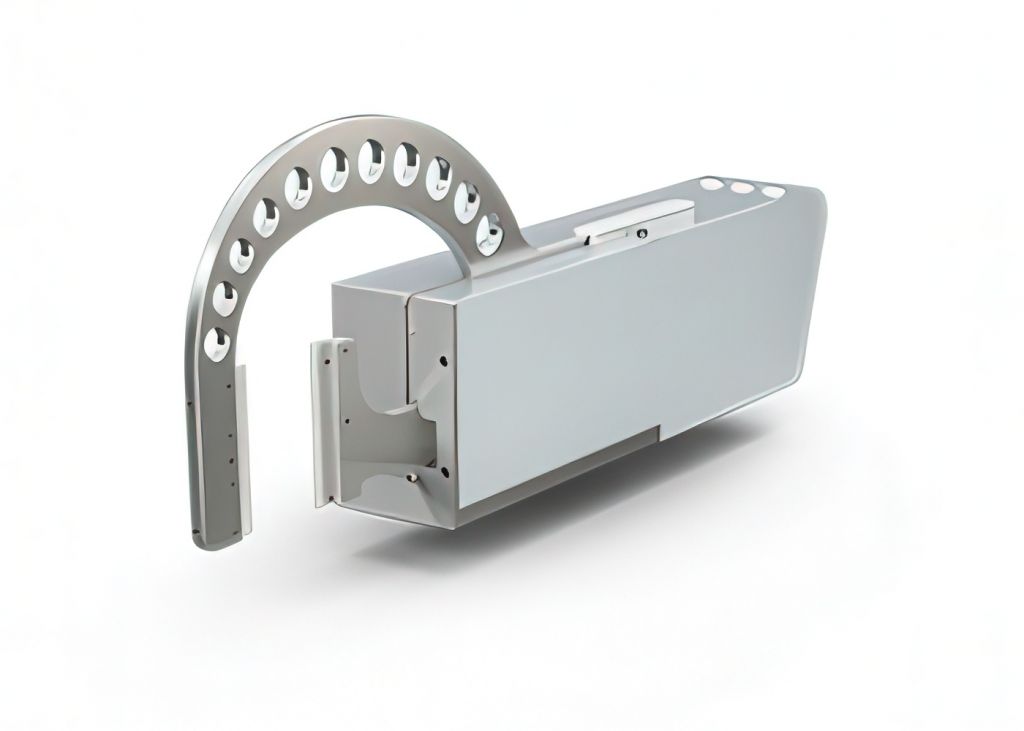

2. Ręczny moduł średnicy do urządzenia pomiarowego wałów PREMION|M

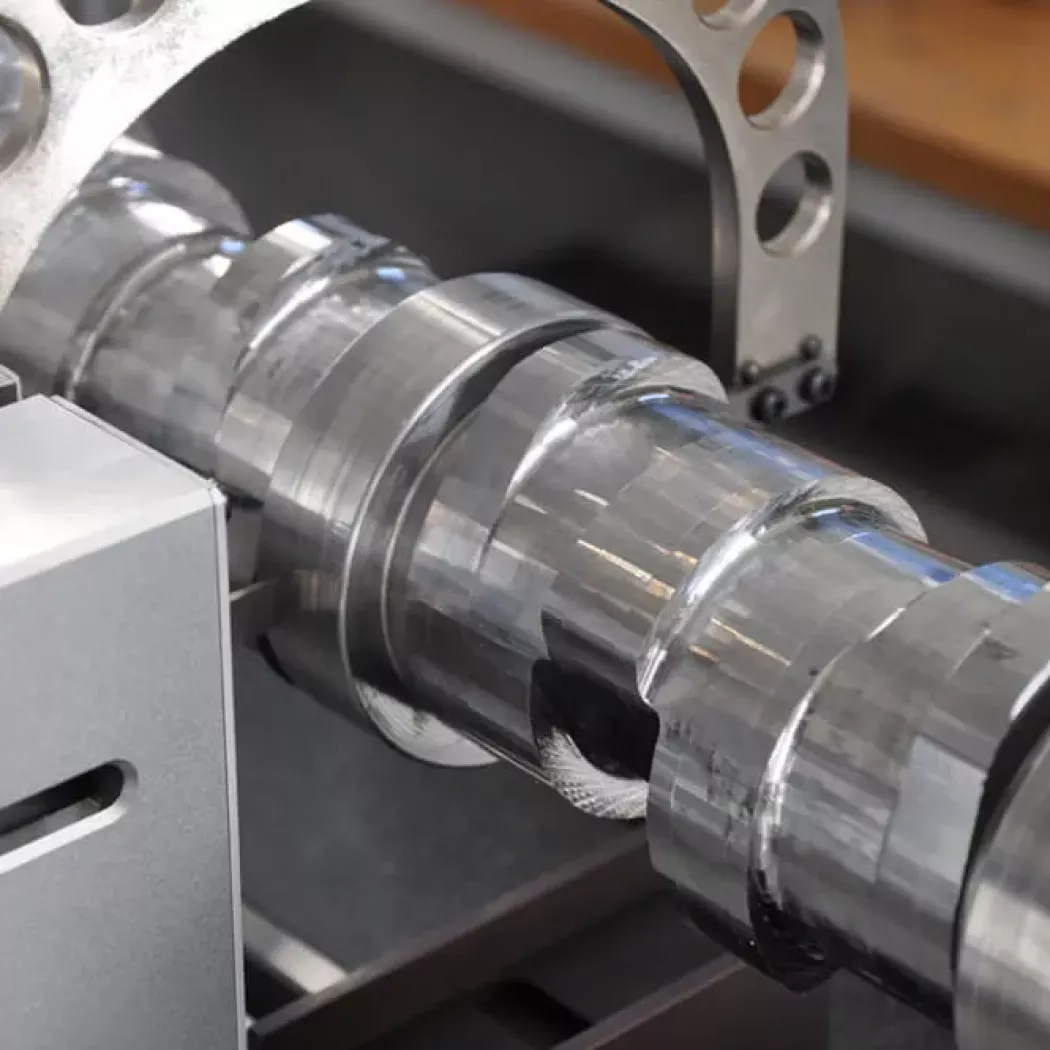

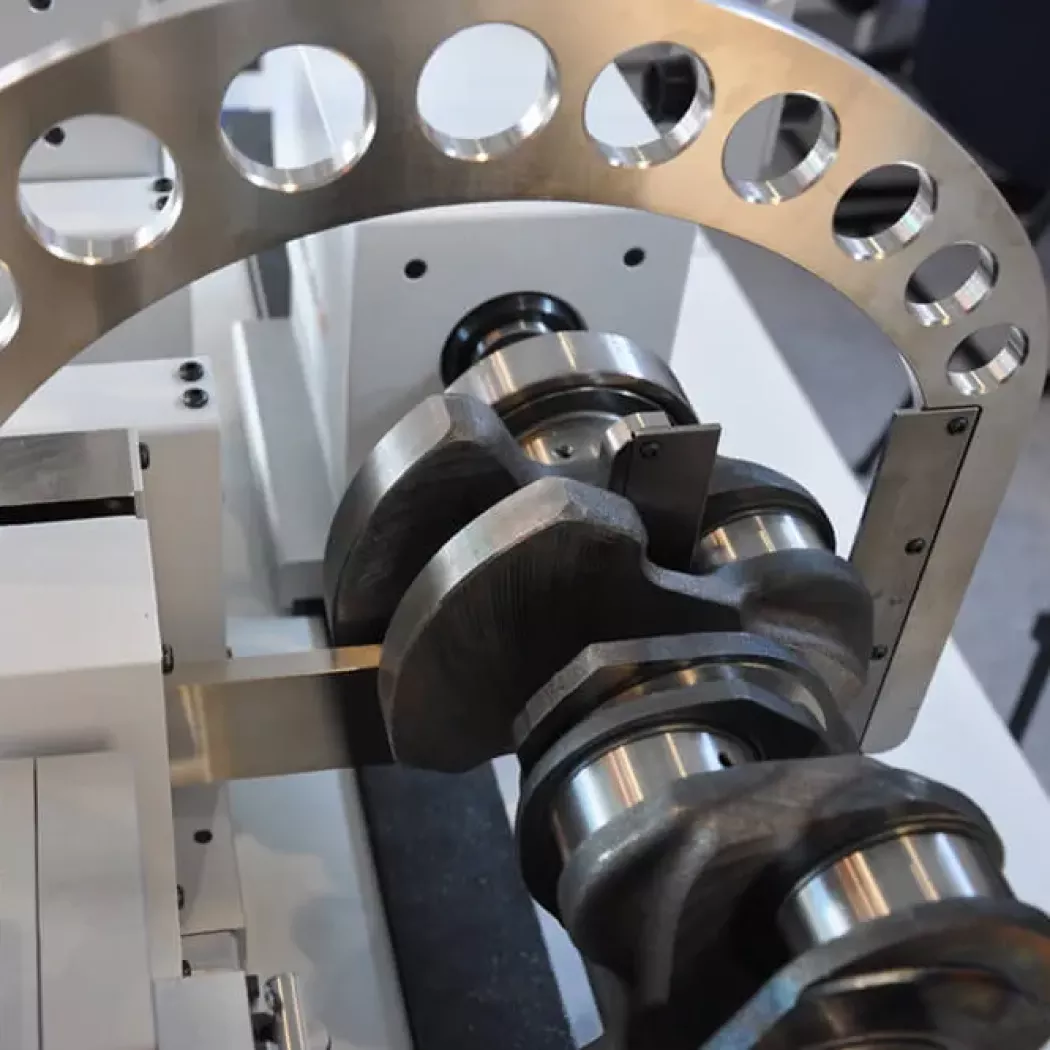

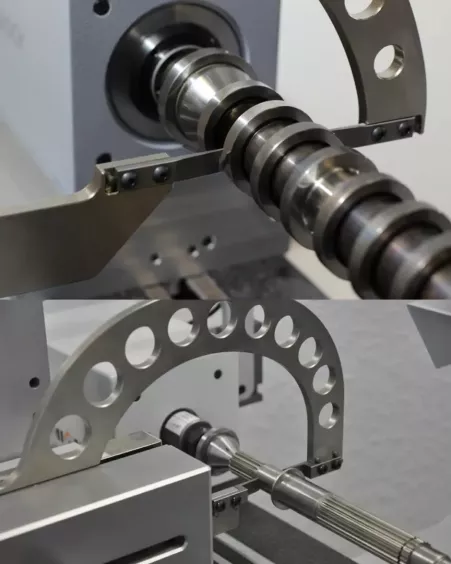

    • Ręczny moduł średnicy do urządzenia pomiarowego wałów PREMION|M posiada dwa niezależne systemy pomiarowe z przeciwnymi elementami sondy. Każdy z nich znajduje się na zacisku i prowadnicy modułu średnicy. Wysokoprecyzyjne łożyska na prowadnicach krzyżowych oraz ulepszony pakiet sprężyn umożliwiają autonomiczny i powtarzalny pomiar średnic elementów obrotowo-symetrycznych. Pomiar zgodnie z zasadą komparatora Abbe'a prowadzi do ekstremalnych dokładności poniżej 1 μm. Kalibracja modułu pomiarowego odbywa się w certyfikowanym przez DAkkS punkcie centrowania.
    • Funkcje pomiarowe: średnica, okrągłość, współosiowość, korona, cylindryczność, średnica okręgu wierzchołkowego, kąt stożka.

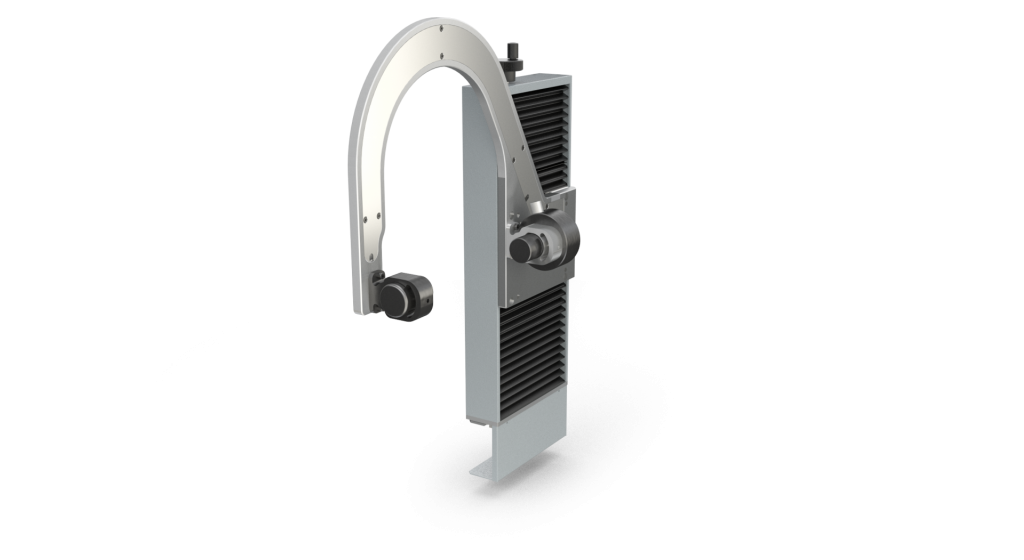

    3. Ręczny moduł optyczny do urządzenia pomiarowego wałów PREMION|M

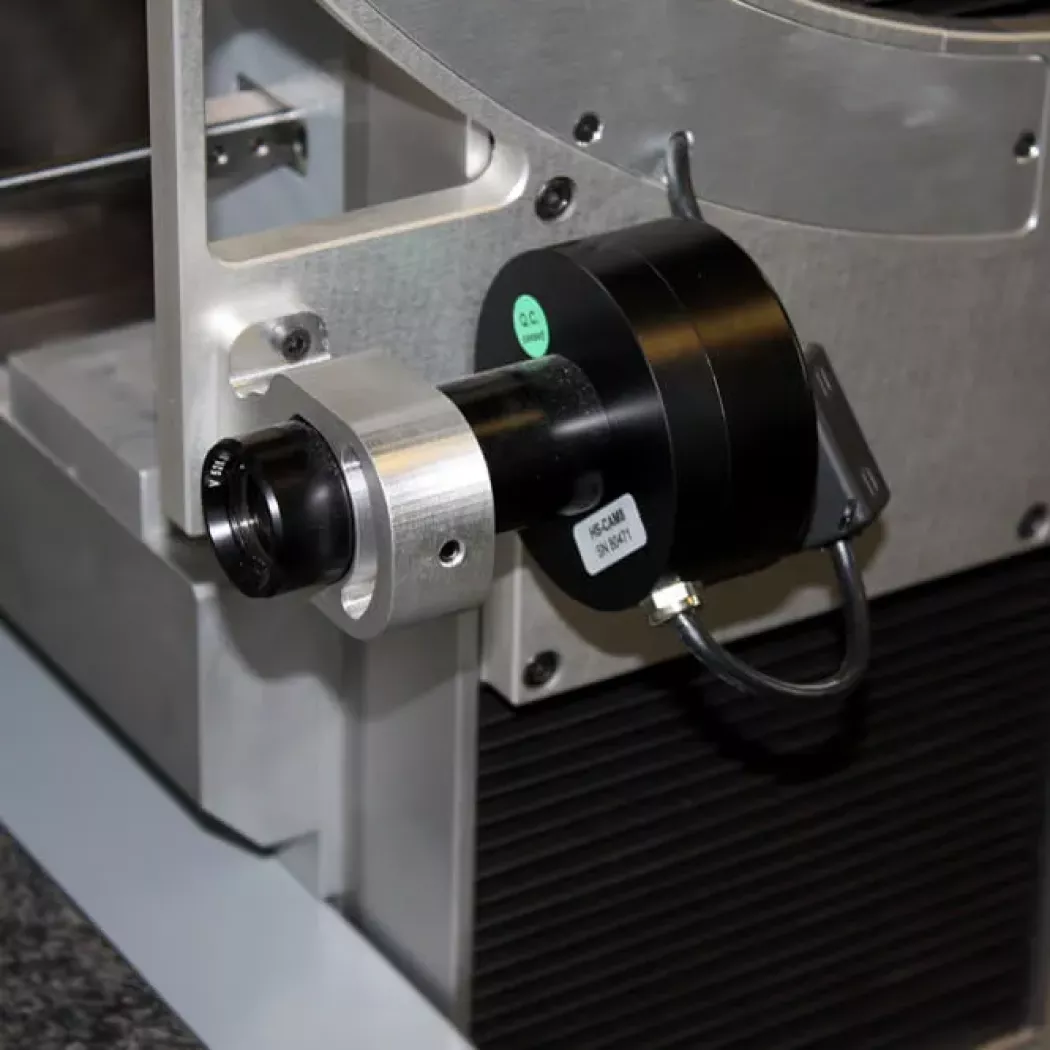

    • Ręczny moduł optyczny jest wyposażony w system pomiarowy w osi pionowej. W zasadzie światła przechodzącego kamera matrycowa wykorzystuje obiektywy telecentryczne do wykrywania konturów elementów obrotowo-symetrycznych. Po odpowiednim ustawieniu kamera bezpośrednio pokazuje kontur elementu na ekranie. Ponadto linia, okrąg lub krzyż automatycznie dostosowują się do konturu elementu. Promienie, fazy i inne kontury mogą być w ten sposób mierzone szybko, autonomicznie i powtarzalnie.
    • Funkcje pomiarowe: kąt fazy, promień, średnica, długość, przecięcie linia-linia, przecięcie promień-linia, przecięcie promień-promień, teoretyczne przecięcia, skok gwintu.

    Zapytaj o produkt

    Zadzwoń do nas

    +48 61 222 58 11
    Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
    pod Twoje indywidualne potrzeby i przygotują ofertę.
