PREMION|A

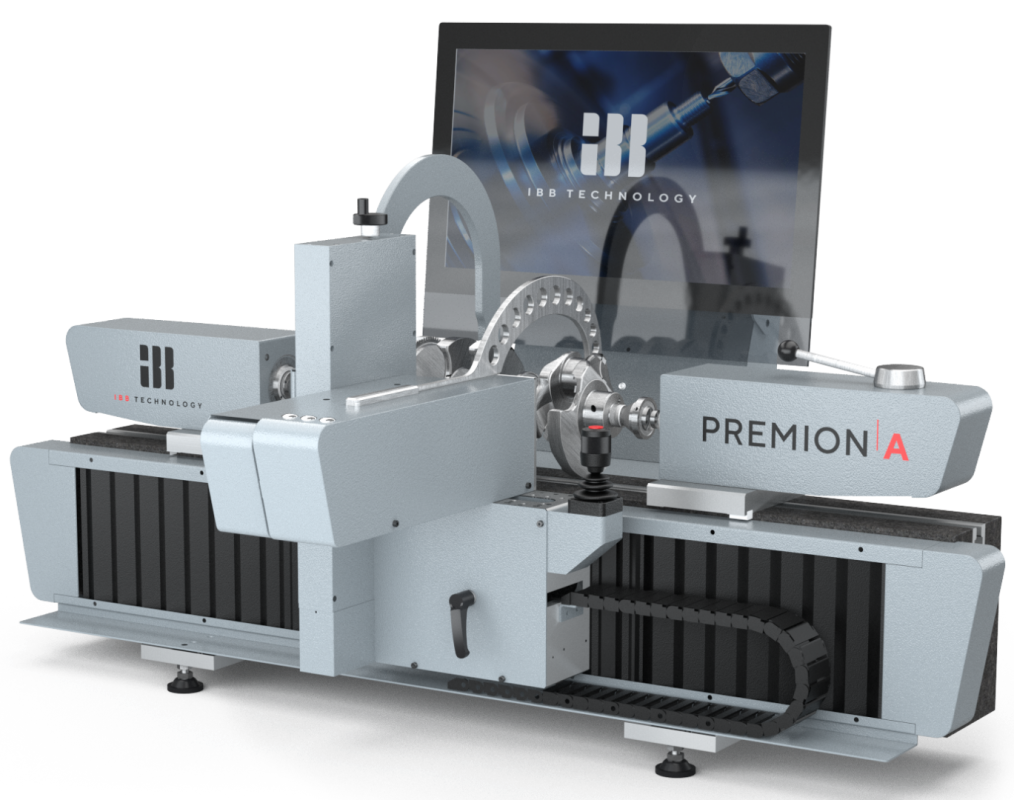

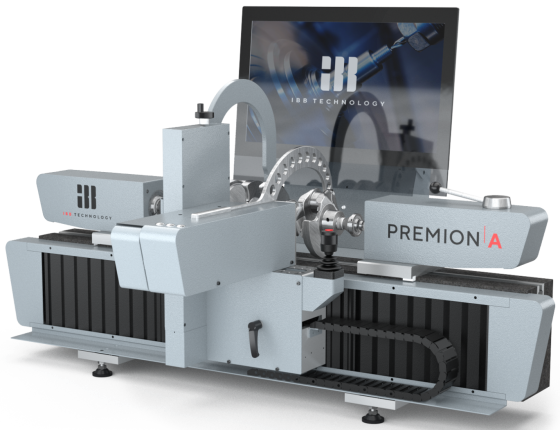

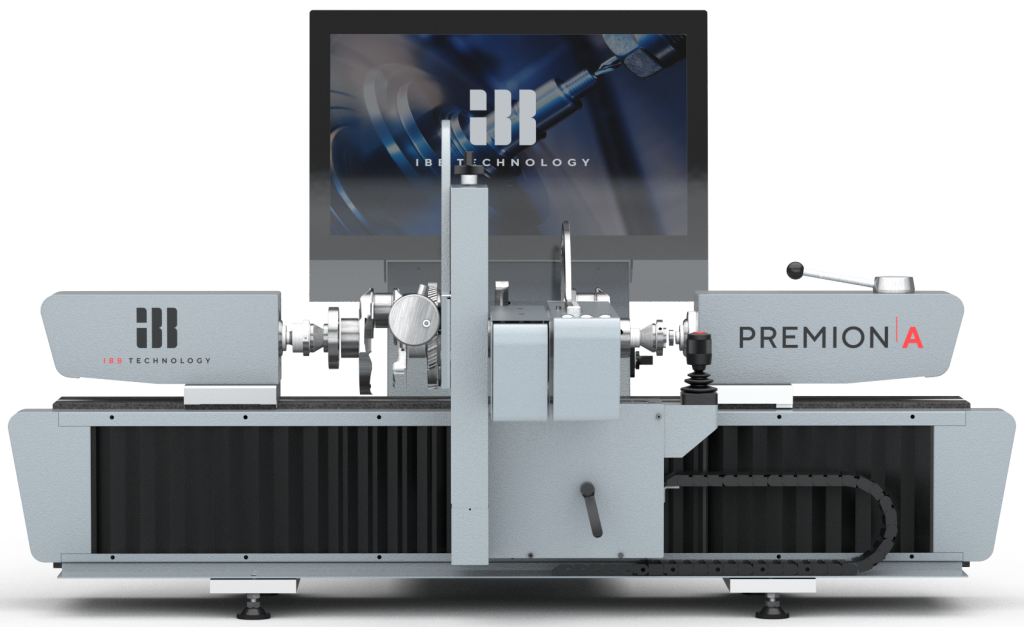

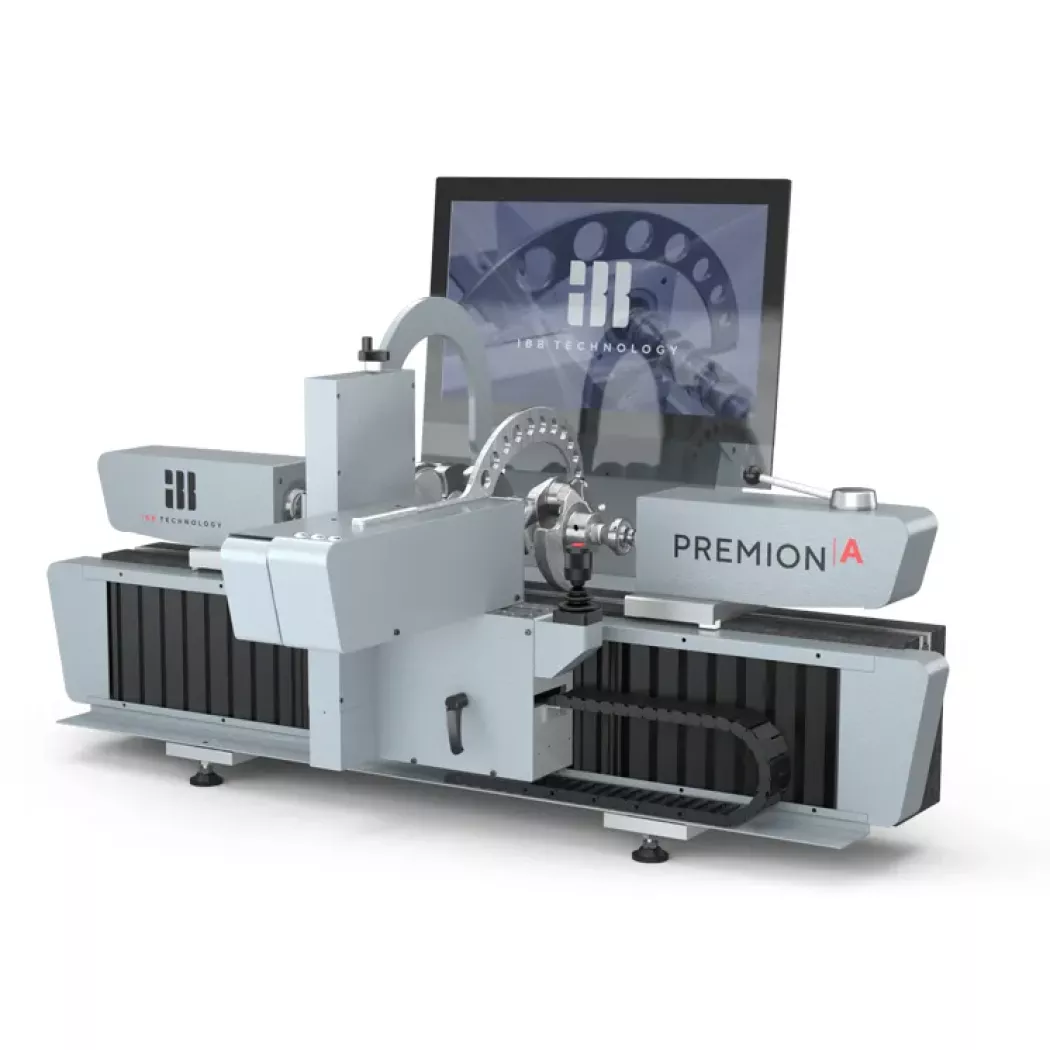

Automatyczne multisensorowe urządzenie do pomiaru wałów i osi
PREMION|A to wielosensorowe centrum pomiarowe wałów, które umożliwia automatyczny pomiar i dokumentację cech pomiarowych elementów obrotowo-symetrycznych.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

+ 13

Opis produktu


PREMION|A to wielosensorowe centrum pomiarowe wałów, które umożliwia automatyczny pomiar i dokumentację cech pomiarowych elementów obrotowo-symetrycznych. W ramach naszej zaawansowanej technologii pomiarowej PREMION|A jest zautomatyzowaną wersją serii PREMION. W zależności od stworzonego programu pomiarowego, procedura testowa z tym urządzeniem pomiarowym wałów przebiega całkowicie automatycznie. Twoje korzyści to wysoka niezależność operatora z jednej strony i powtarzalność wyników pomiarów z drugiej strony.

System pomiarowy wałów PREMION|A zastępuje więc wiele klasycznych ręcznych urządzeń pomiarowych w obszarze produkcji. Dzięki modułowej konstrukcji i dużemu wyborowi wyposażenia PREMION|A może być dostosowany dokładnie do Twoich potrzeb.

ZASTOSOWANIE

Centrum pomiarowe wałów PREMION|A umożliwia wykonywanie wszystkich pomiarów elementów obrotowo-symetrycznych bezpośrednio w produkcji. Zalety są oczywiste: połączenie pomiarów optycznych i dotykowych przynosi znaczne oszczędności czasu w technologii pomiaru wałów, a tym samym duże korzyści kosztowe dla Twojej firmy!

KONSTRUKCJA

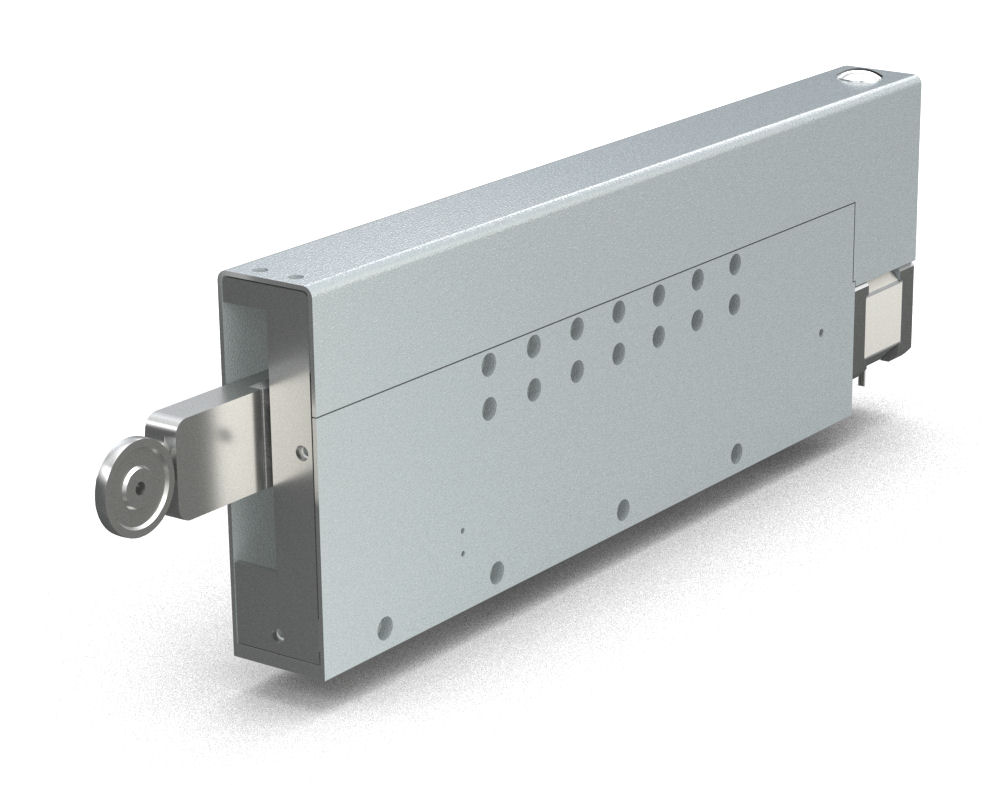

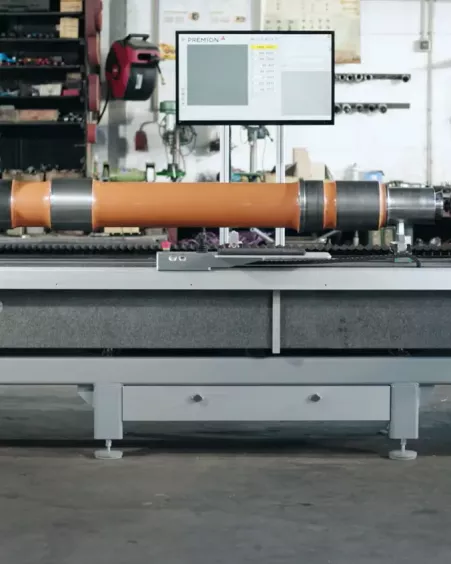

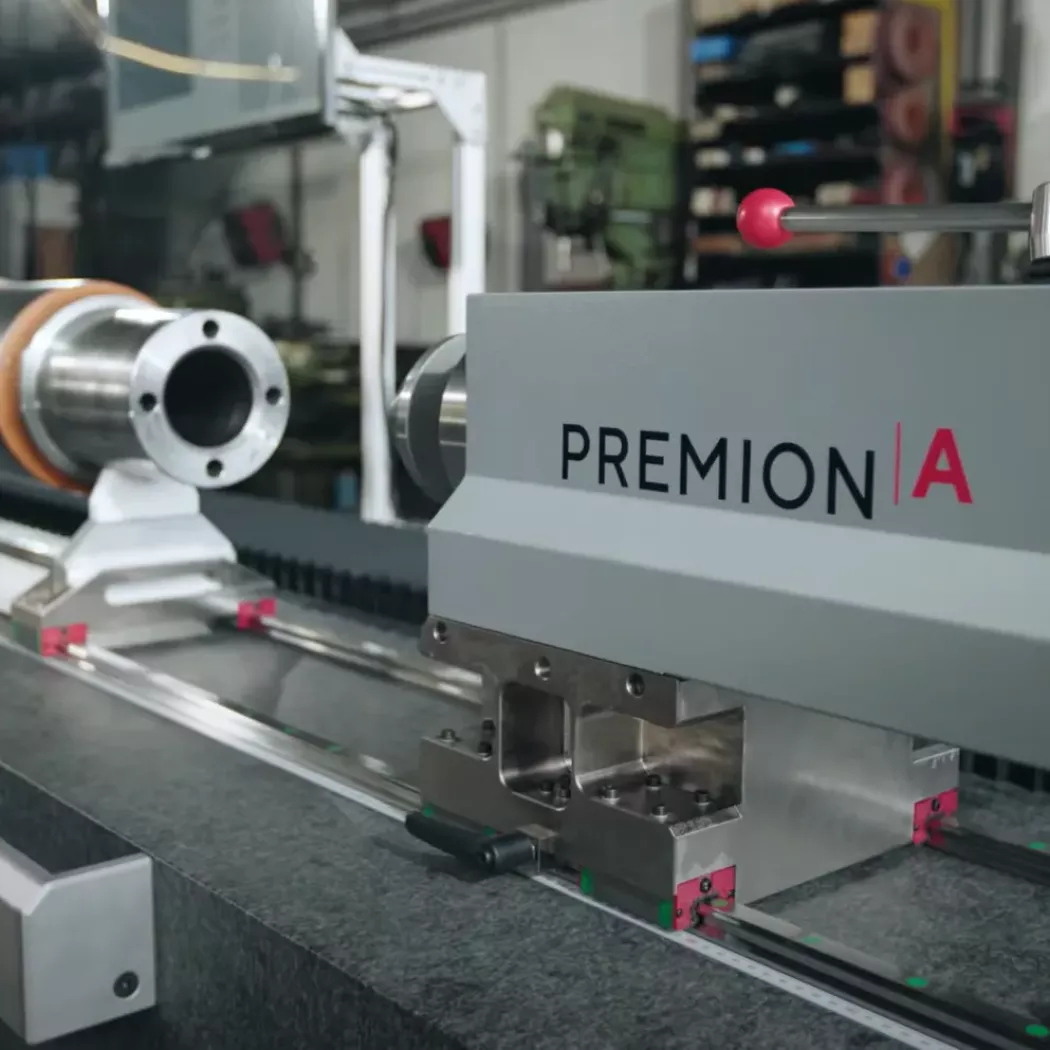

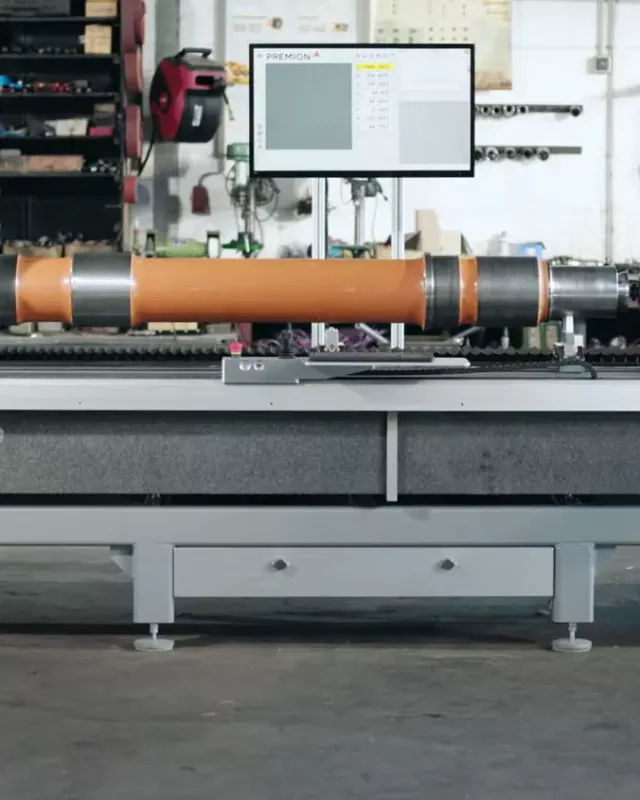

Na stabilnej podstawie granitowej zamontowane są precyzyjne prowadnice z napędzanym wózkiem. Na tym wózku indywidualnie ustawiane są różne automatyczne moduły pomiarowe. Elementy są ustawiane za pomocą wymiennych końcówek między konikiem a wrzecionem.

OBSŁUGA

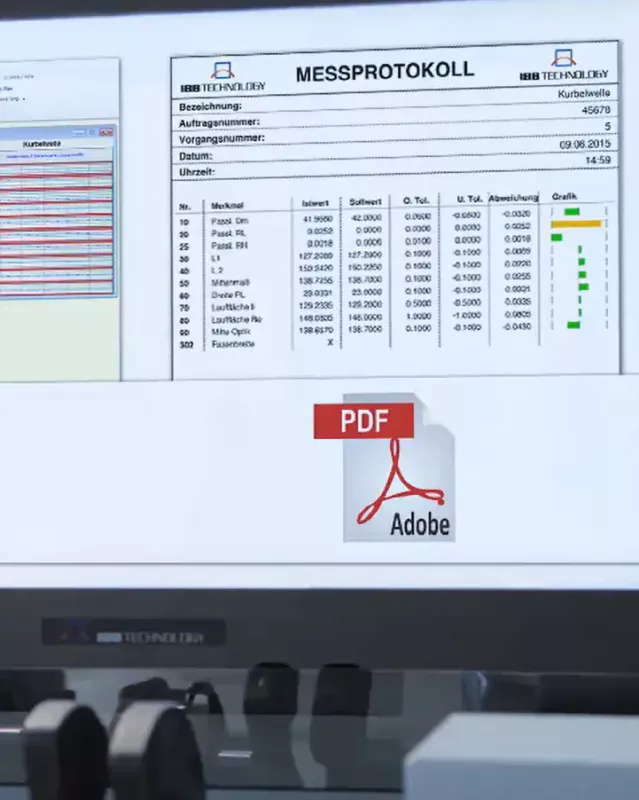

Element jest mocowany między końcówkami przez operatora systemu. Obsługa odbywa się intuicyjnie za pomocą ekranu dotykowego. Wszystkie cechy są mierzone automatycznie przez centrum pomiarowe wałów PREMION|A zgodnie z zaprogramowaną sekwencją pomiarową. Wyniki pomiarów są wyświetlane na kolorowym ekranie dotykowym, uwzględniając wszystkie możliwe tolerancje. Wyniki są automatycznie zapisywane w formatach PDF i DFQ (certyfikowane przez Q-DAS zgodnie z AQDEF). Oprócz automatycznej obsługi PREMION|A może być również obsługiwany ręcznie bez określonego programu pomiarowego. Ta specjalna funkcja ma duże zalety pod względem elastyczności w produkcji.



PREMION|A JEST WYPOSAŻONY W 3 MODUŁY:

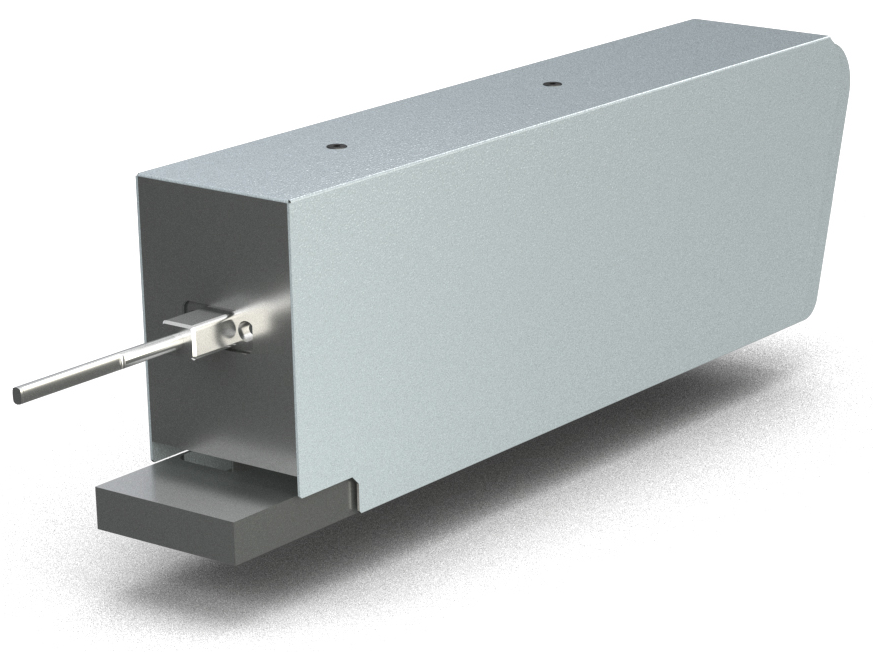

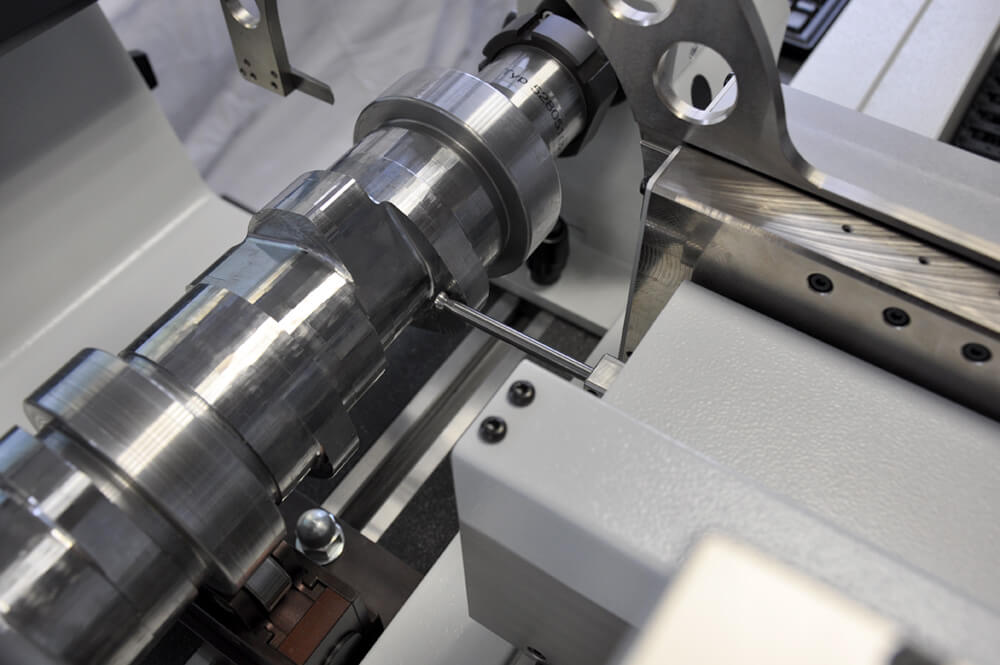

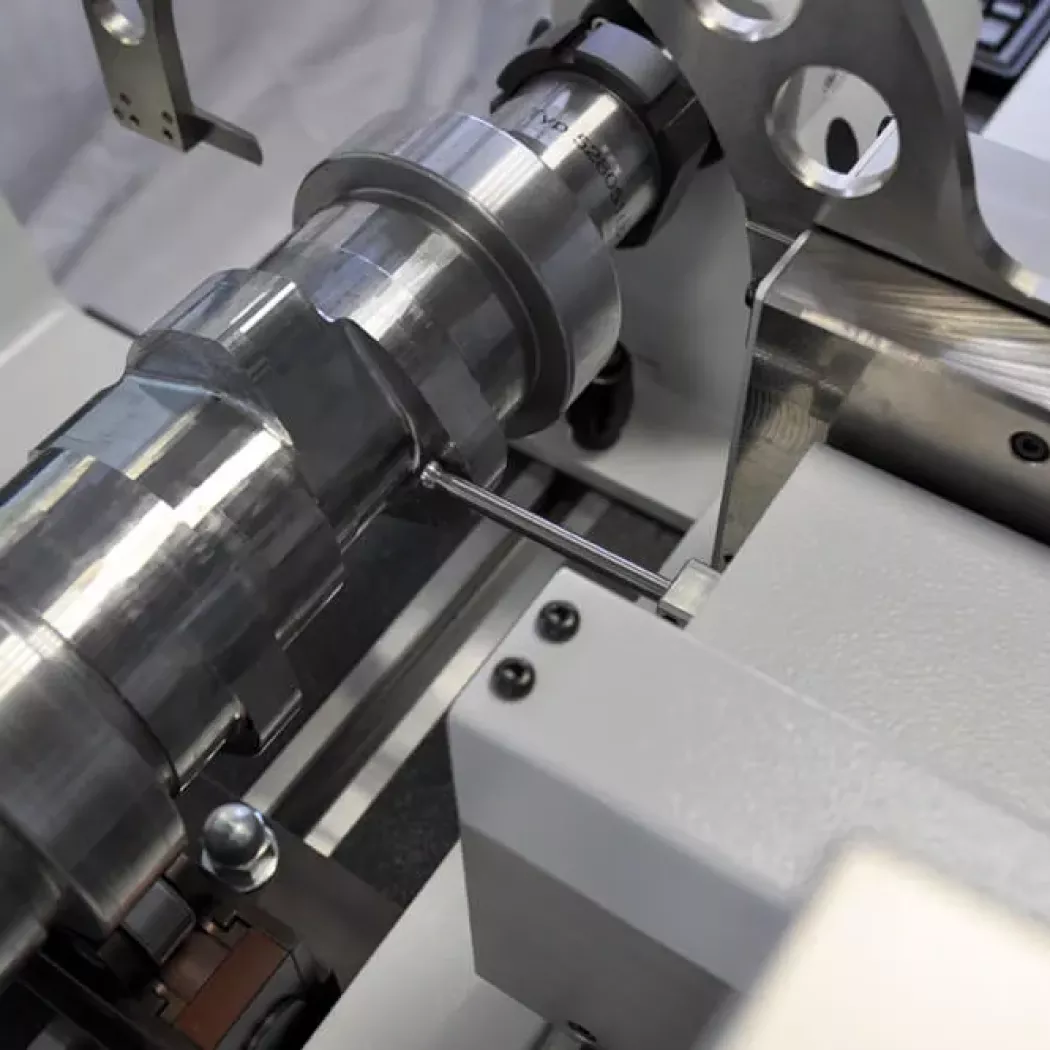

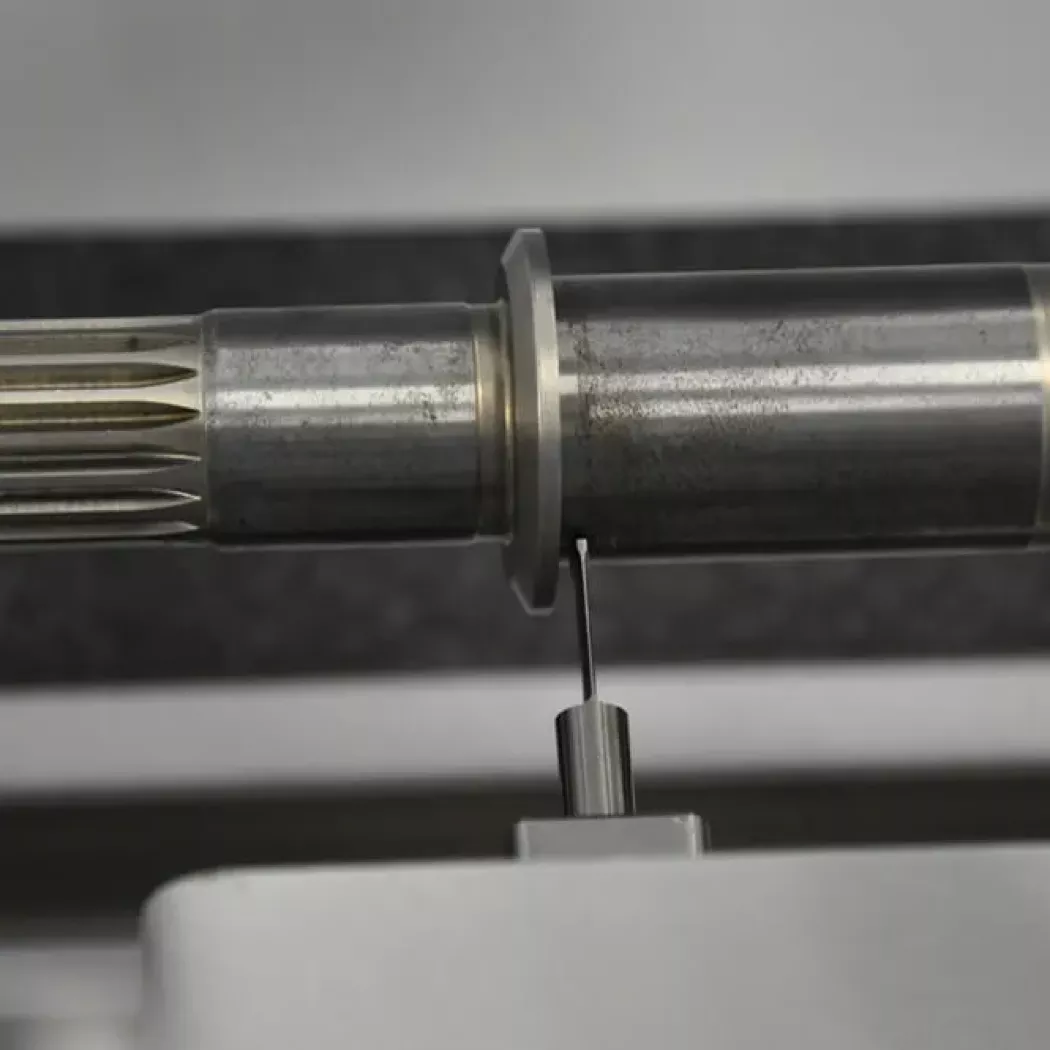

1. Automatyczny moduł długości do systemu pomiarowego wałów PREMION|A

  • Automatyczny moduł długości do PREMION|A jest elastycznie ruchomy promieniowo i osiowo względem obiektu pomiarowego i dodatkowo zapewnia system pomiarowy wałów w obu osiach. Dzięki zastosowaniu specjalnych i regulowanych prowadnic krzyżowych, moduł umożliwia precyzyjne i powtarzalne sondowanie punktów pomiarowych. Wózek krzyżowy pozwala na sondowanie w obu kierunkach, a także na pomiary skanujące za pomocą tego modułu długości. Elementy sondy naszej elastycznej technologii pomiaru wałów można łatwo wymieniać. Kalibracja odbywa się natychmiast w certyfikowanym przez DAkkS punkcie centralnym. Po dotknięciu punktu pomiarowego zmierzona wartość jest rejestrowana przez czujnik i wyświetlana na ekranie, uwzględniając wcześniej określone wartości i tolerancje.

    Obsługa osi w tym module odbywa się automatycznie za pomocą programu pomiarowego lub ręcznie przez operatora za pomocą joysticka.

  • Funkcje pomiarowe: długość, odległość, środek, bicie osiowe, prostopadłość, płaskość

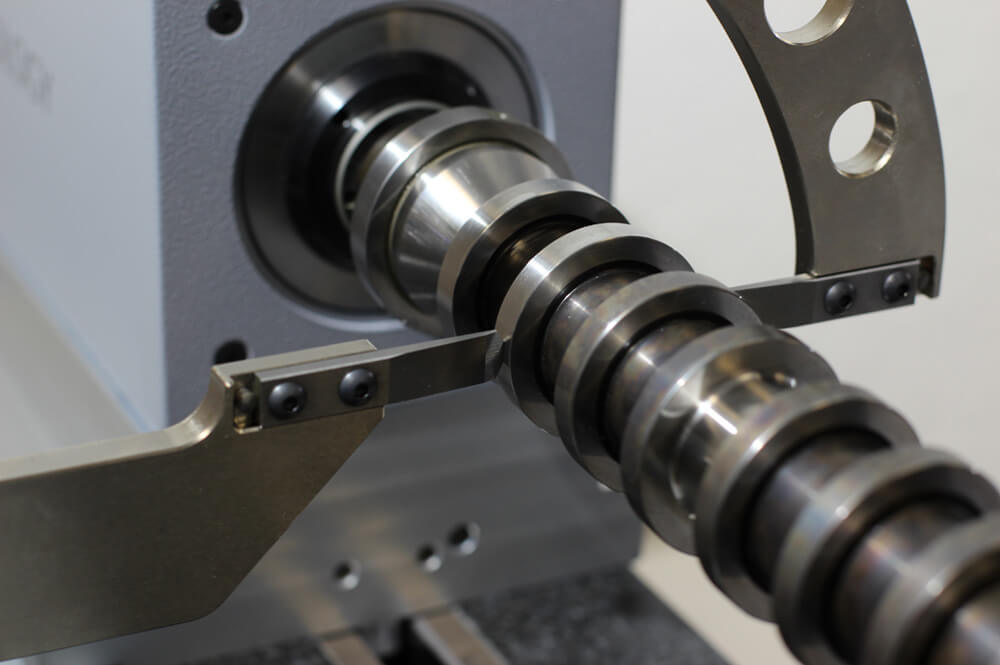

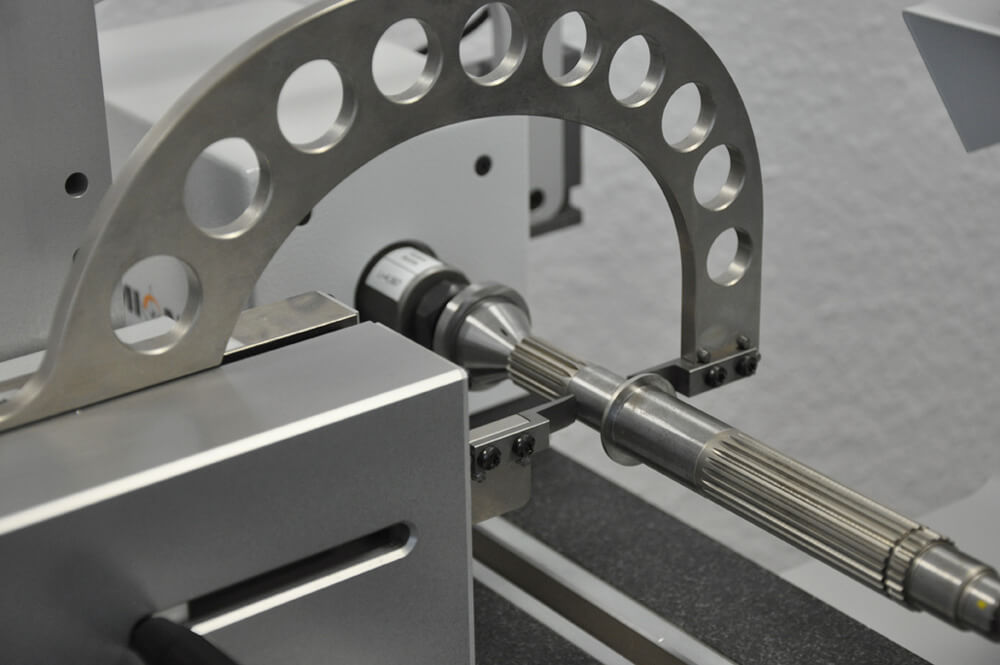

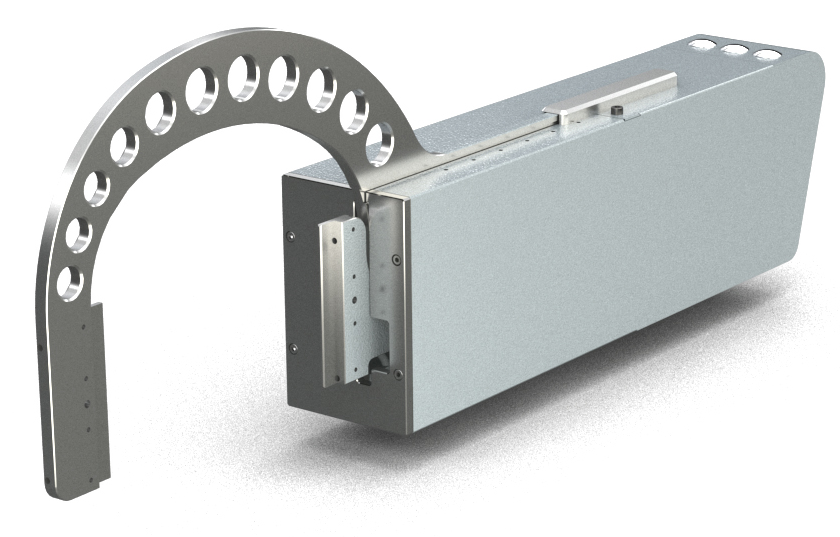

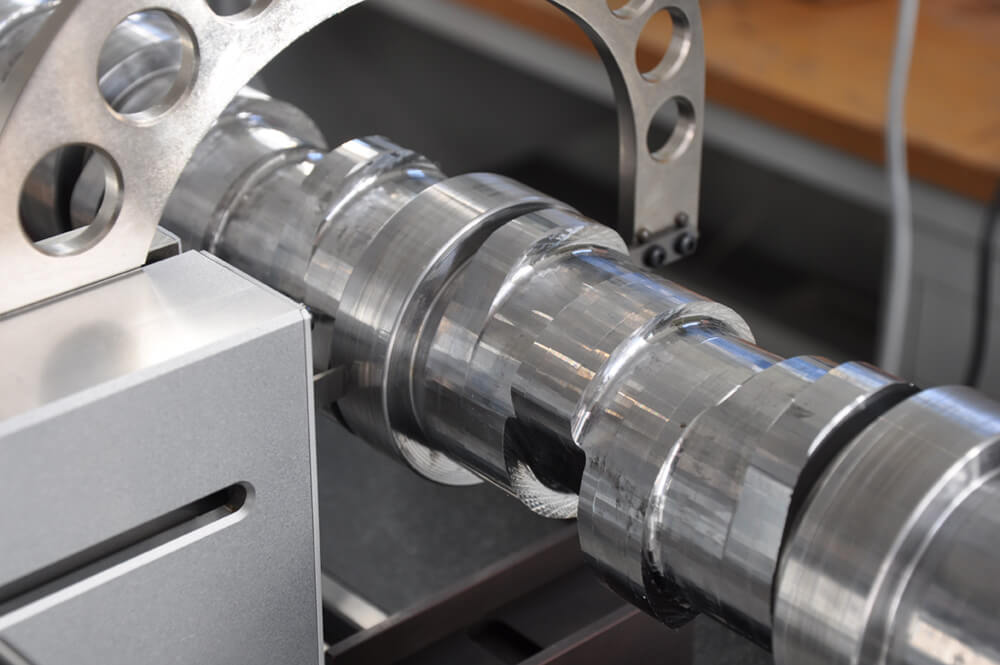

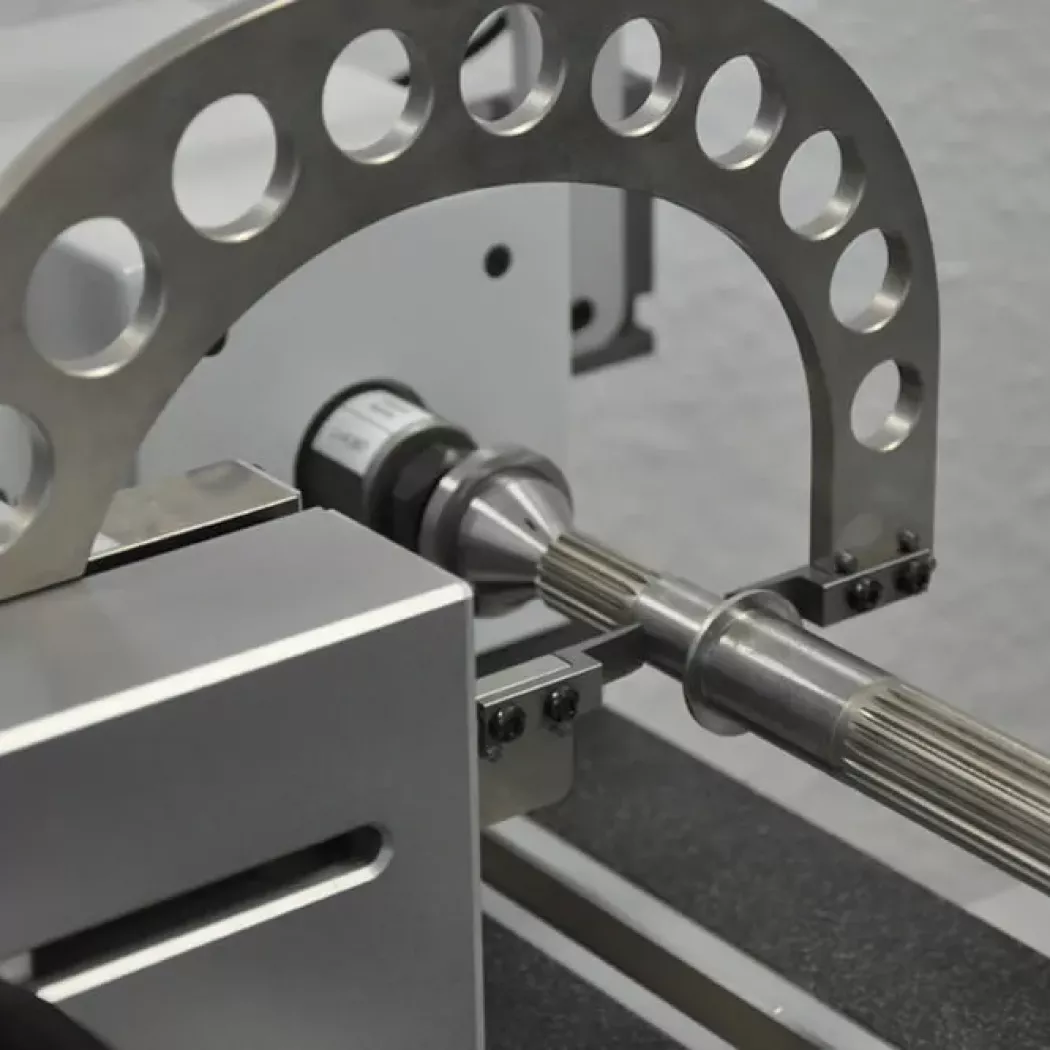

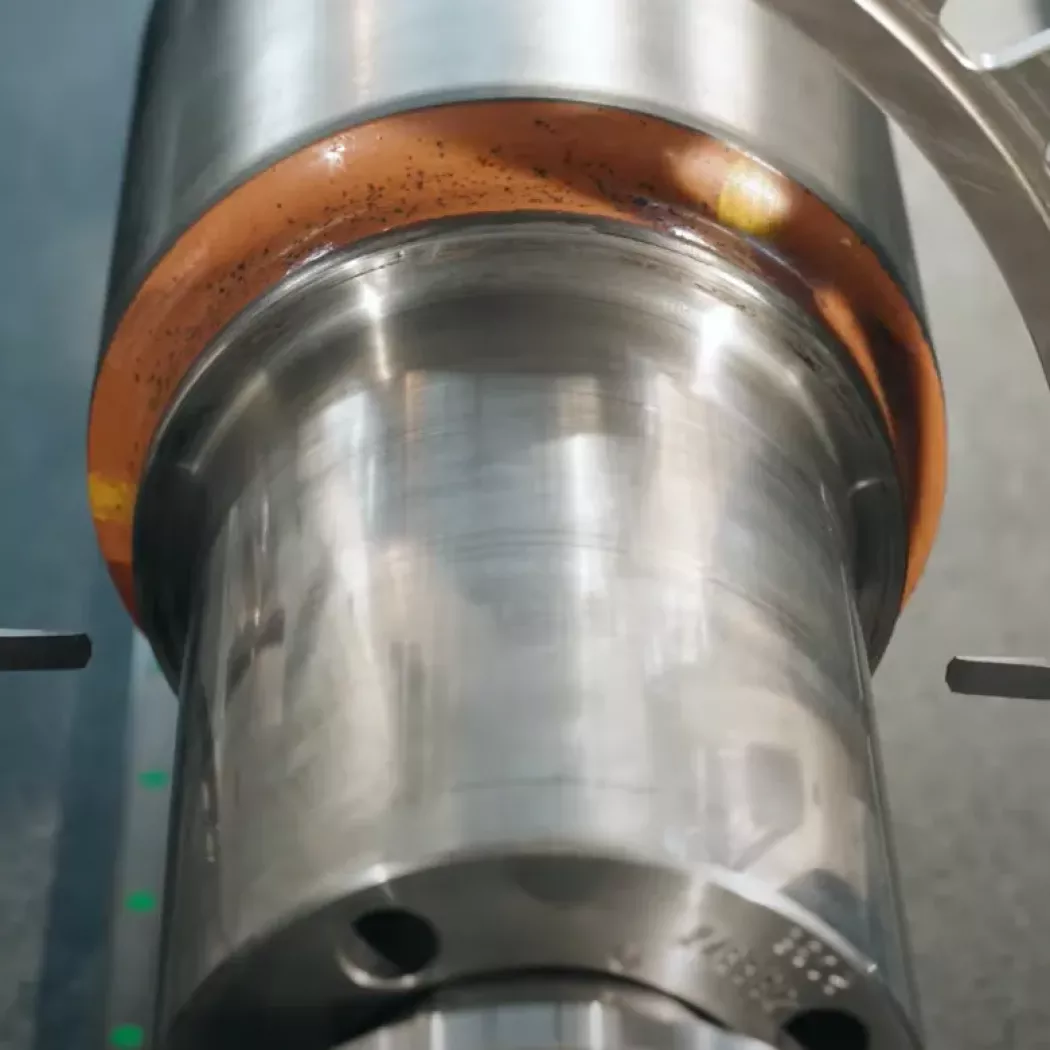

2. Automatyczny moduł średnicy do systemu pomiarowego wałów PREMION|A

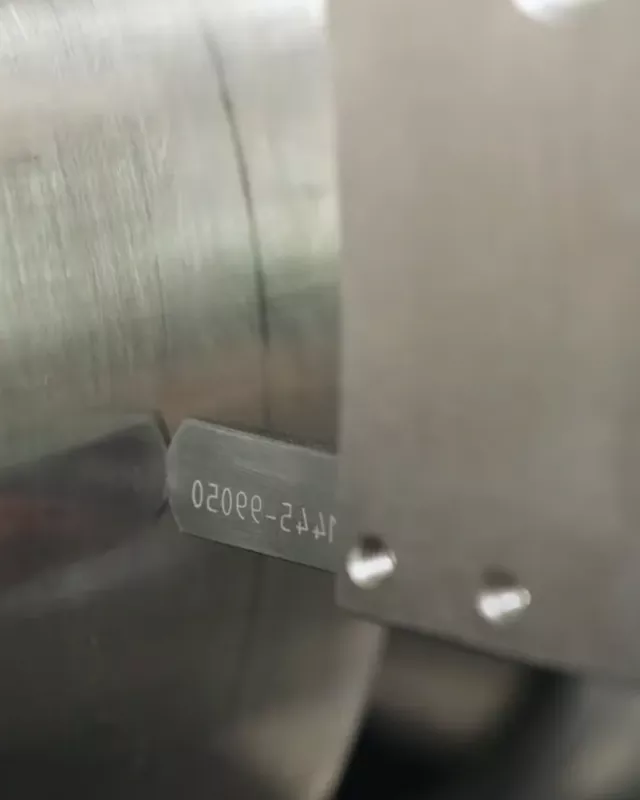

  • Automatyczny moduł średnicy zapewnia dwa niezależne systemy pomiarowe z przeciwnymi sondami. Każdy z nich znajduje się na zacisku i wirniku modułu średnicy. Zacisk i prowadnica mogą działać automatycznie za pomocą programu pomiarowego lub ręcznie przez operatora.

    Ten moduł zapewnia wysokoprecyzyjne łożysko na prowadnicach krzyżowych oraz zaawansowany zestaw sprężyn. Umożliwia to autonomiczny i powtarzalny pomiar średnic elementów obrotowo-symetrycznych. Pomiar zgodnie z zasadą komparatora Abbe'a prowadzi do dokładności poniżej 1 μm. Kalibracja modułu pomiarowego w tym module średnicy odbywa się w certyfikowanym przez DAkkS punkcie centrowania.

  • Funkcje pomiarowe: średnica, współosiowość, okrągłość, korona, cylindryczność, średnica okręgu wierzchołkowego, kąt stożka.

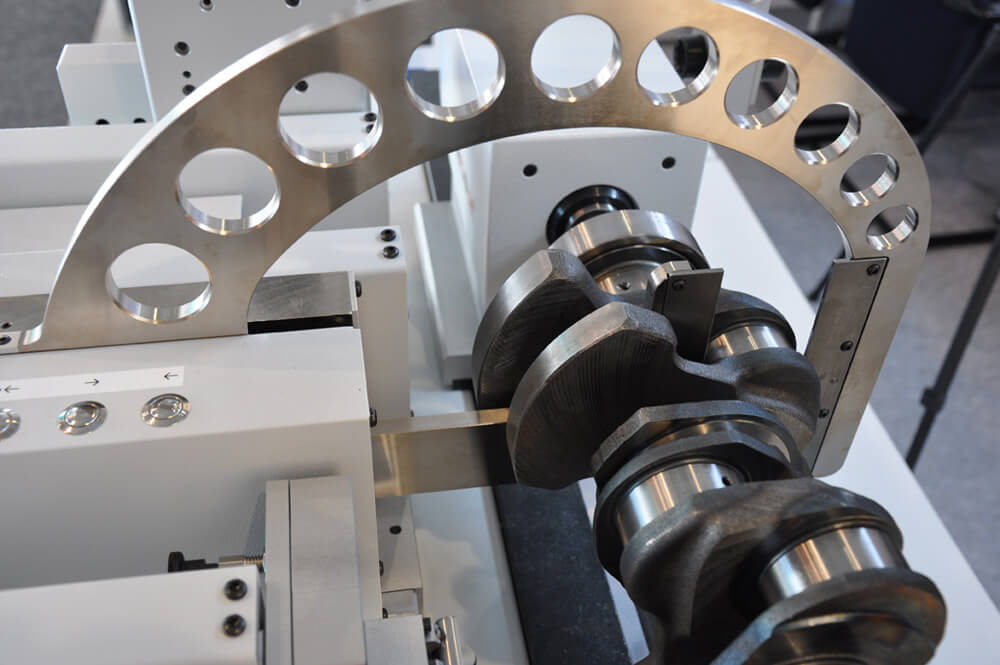

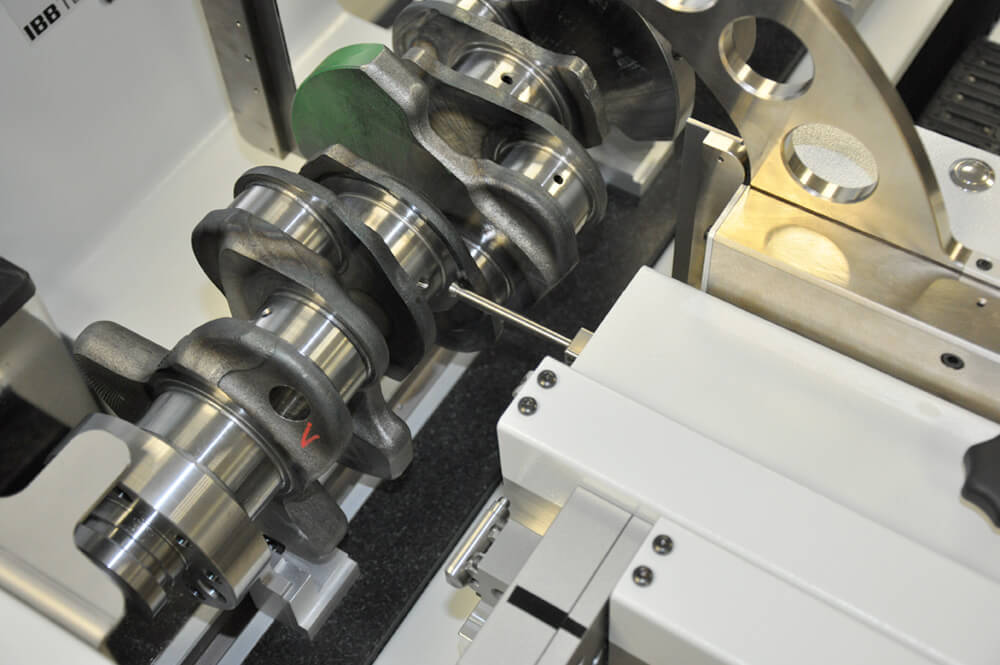

W wersji z długimi elementami sondy te funkcje mogą być również określane dla łożysk korbowodowych. Dodatkowo określane są promień skoku i kąt skoku.

3. Automatyczny moduł optyczny do systemu pomiarowego wałów PREMION|A

  • Automatyczny moduł optyczny jest wyposażony w system pomiarowy w osi pionowej. W zasadzie światła przechodzącego kamera matrycowa wykorzystuje obiektywy telecentryczne do wykrywania konturów elementów obrotowo-symetrycznych. Po odpowiednim ustawieniu kamera bezpośrednio pokazuje kontur elementu na ekranie. Ponadto linia, okrąg lub krzyż automatycznie dostosowują się do konturu elementu. Promienie, fazy i inne kontury mogą być w ten sposób mierzone szybko, autonomicznie i powtarzalnie.

    Obsługa osi w tym module odbywa się automatycznie za pomocą programu pomiarowego lub ręcznie przez operatora za pomocą joysticka.

  • Funkcje pomiarowe: kąt fazy, promień, średnica, długość, przecięcie linia-linia, przecięcie promień-linia, przecięcie promień-promień, teoretyczne przecięcia, skok gwintu.
