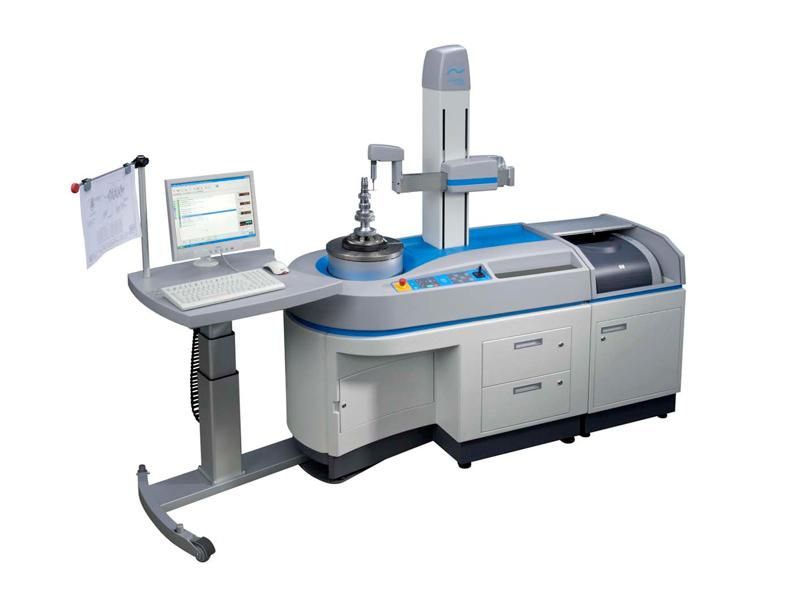

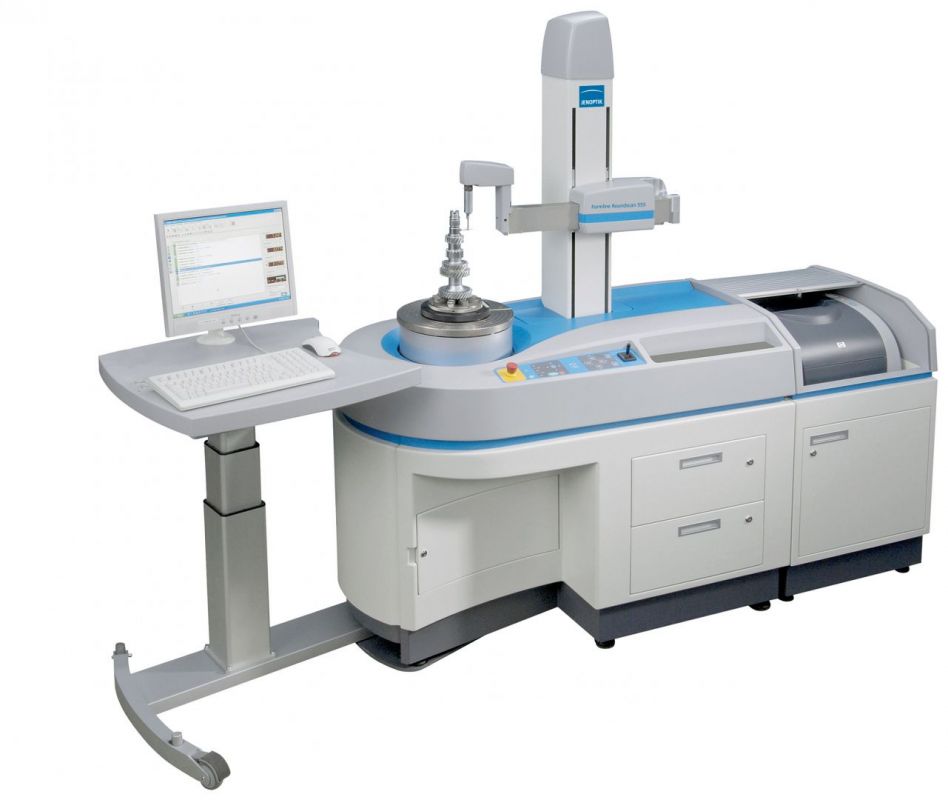

Stanowisko do badania odchyłek kształtu Formline Roundscan

Producent: Hommel-Etamic
Formline Roundscan firmy Jenoptik (Hommel-Etamic)  to zintegrowane i ergonomiczne stanowisko do bardzo dokładnych pomiarów okrągłości, walcowości, współosiowości, płaskości, prostoliniowości, równoległości, prostopadłości, nachylenia, bicia, bicia całkowitego. W wersji HR możliwy pomiar chropowatości. Wszystkie 5 osi urządzenia są zmotoryzowane i mogą pracować w trybie CNC, co umożliwia szybki i powtarzalny pomiar skomplikowanych detali. Bardzo szybkie w pełni automatyczne poziomowanie i centrowanie detalu pozwala zaoszczędzić czas wykonywania pomiaru.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Formline-Roundscan-Jenoptik-Hommel-Etamic
+ 03

Opis produktu

piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie w języku polskim

Formline Roundscan firmy Jenoptik (Hommel-Etamic)  to zintegrowane i ergonomiczne stanowisko do bardzo dokładnych pomiarów okrągłości, walcowości, współosiowości, płaskości, prostoliniowości, równoległości, prostopadłości, nachylenia, bicia, bicia całkowitego. W wersji HR możliwy pomiar chropowatości. Wszystkie 5 osi urządzenia są zmotoryzowane i mogą pracować w trybie CNC, co umożliwia szybki i powtarzalny pomiar skomplikowanych detali. Bardzo szybkie w pełni automatyczne poziomowanie i centrowanie detalu pozwala zaoszczędzić czas wykonywania pomiaru.

Cechy produktu:

  • pomiar cech: okrągłość, współosiowość, bicie, równoległość, prostopadłość, walcowość,
  • prostoliniowość, nachylenie, bicie całkowite itp.
  • automatyczne poziomowanie i centrowanie przedmiotu
  • pięć zmotoryzowanych osi, praca w trybie CNC
  • głowica z zabezpieczeniem antykolizyjnym
  • regulowana siła nacisku pomiarowego
  • szybka wymiana ramion dzięki uchwytowi magnetycznemu
  • opcjonalnie pomiar chropowatości, falistości, konturu i skręcenia (twist, drall, mikrogwint)
  • zmotoryzowany uchwyt obrotowy MDS3 zapewnia programowalny obrót ramienia pomiarowego


Elementy zestawu:

  • urządzenie pomiarowe Roundscan 5xx

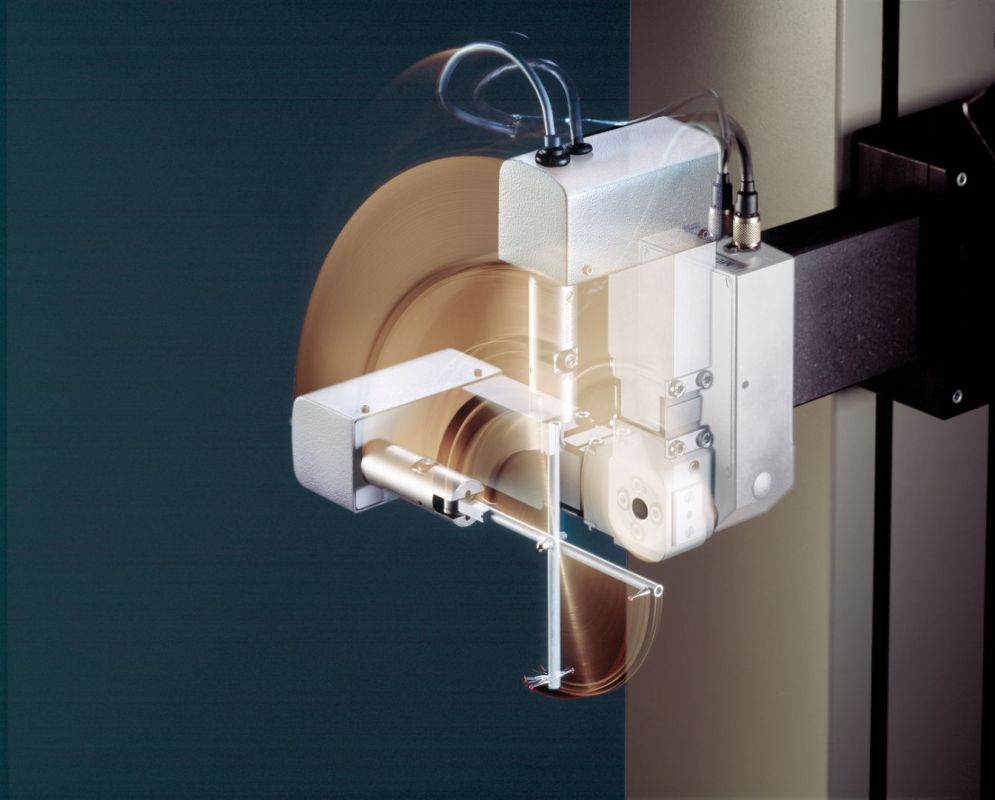

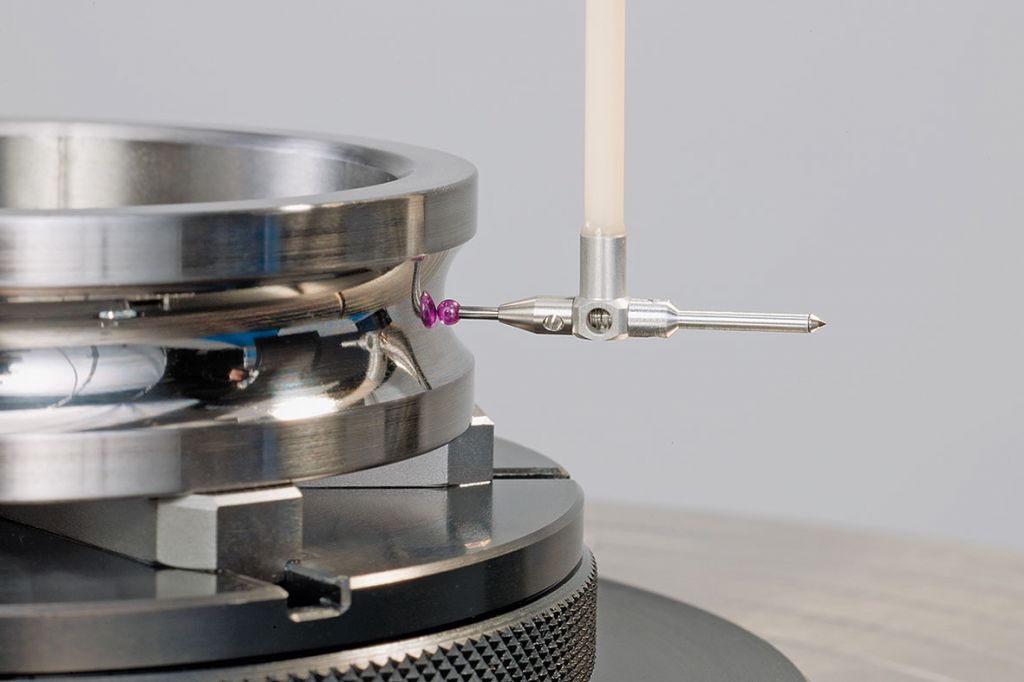

  • zmotoryzowane uchylno-obrotowe zamocowanie sondy MDS-4
  • sonda FT3-R z ramionami pomiarowymi
  • stolik obrotowy z łożyskiem powietrznym
  • jednostka obróbki powietrza z membraną osuszającą i mikrofiltrem
  • komputer z monitorem 23”
  • oprogramowanie pomiarowe TURBO FORM
  • blat operatora z elektrycznie regulowaną wysokością
  • stanowisko z szufladami i szafką

Specyfikacja

Specyfikacja techniczna przyrządu do badania odchyłek kształtu Hommel-Etamic Roundscan
Maksymalna mierzona średnica:

430 mm
opcjonalnie 530 mm

Maksymalna wysokość mierzonego przedmiotu:

350/550/900 mm

Średnica stołu:

330 mm

Poziomowanie/ centrowanie przedmiotu:

automatyczne

Odchyłka okrągłości w μm: (LSCI, filtr 0-15)

0,01 + 0,00025
na mm wysokości

Bicie osiowe w μm: (LSCI, filtr 0-15)

0,015 + 0,00025
na mm wysokości

Zakres centrowania:

±5 mm

Zakres poziomowania:

±1,0˚

Maksymalne obciążenie stolika:

600 N

Łożyskowanie stolika:

powietrzne

Zakres przesuwu w osi pionowej:

350/550/900 mm

Oś pionowa Z:

pomiarowa

Prostoliniowość /100 mm w osi pionowej:

0,15 μm

Równoległość C-Z / na mierzonym dystansie:

0,5/0,8/2,5 μm

Ochrona antykolizyjna:

tak

Zakres przesuwu w osi poziomej:

220 mm

Oś pozioma R:

pomiarowa

Prostoliniowość /100 mm w osi poziomej:

0,25 μm

Prostopadłość C-R:

0,8 μm

Masa:

650/665/685 kg
