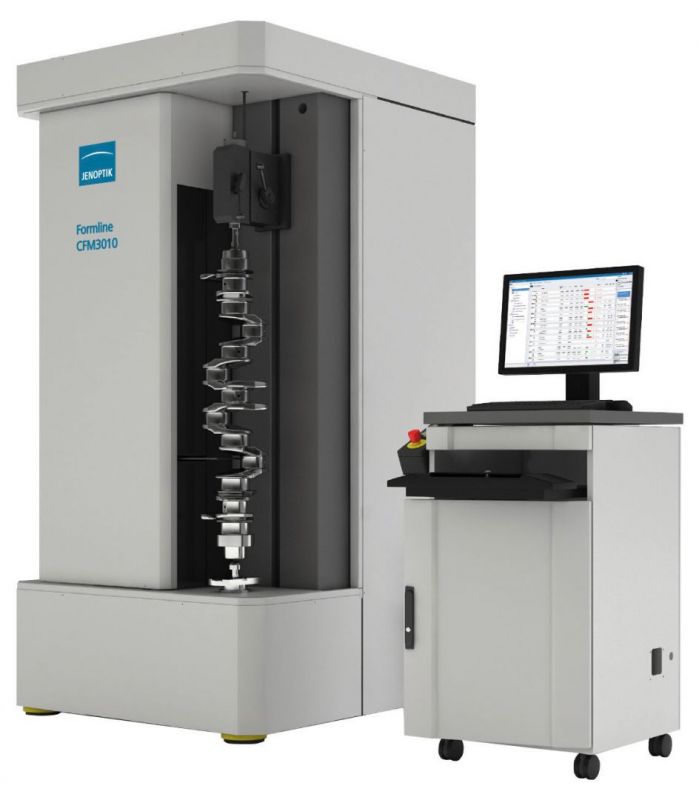

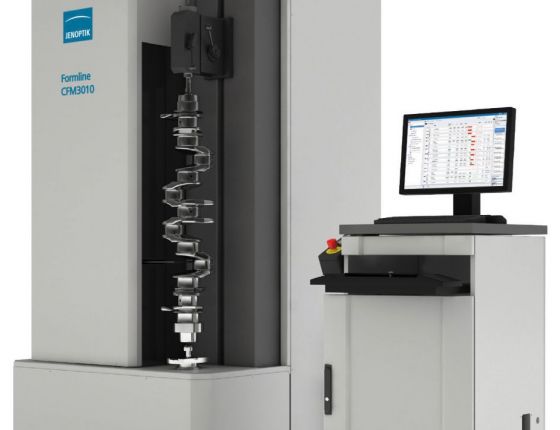

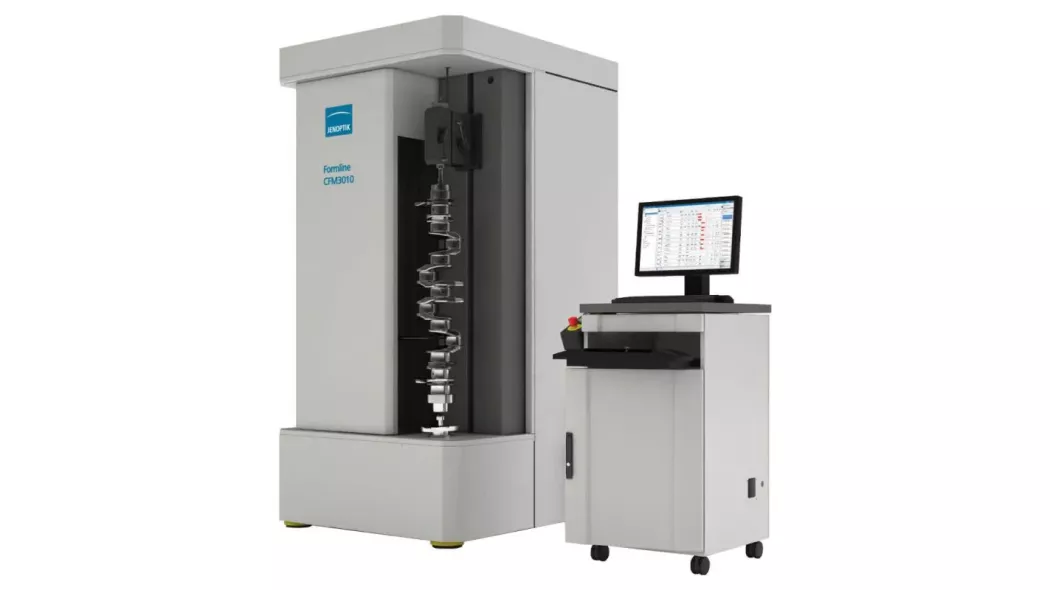

Przyrząd do pomiaru wałów korbowych i rozrządu Formline CFM 3010

Producent: Hommel-Etamic

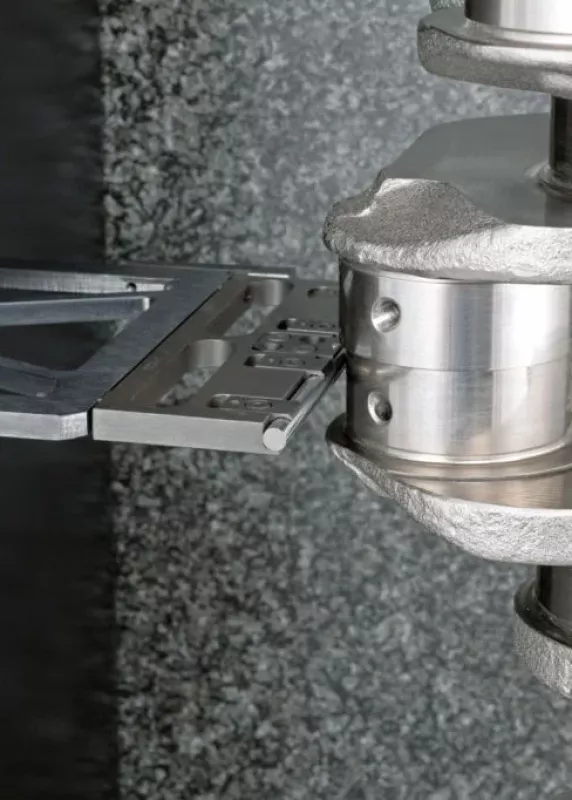

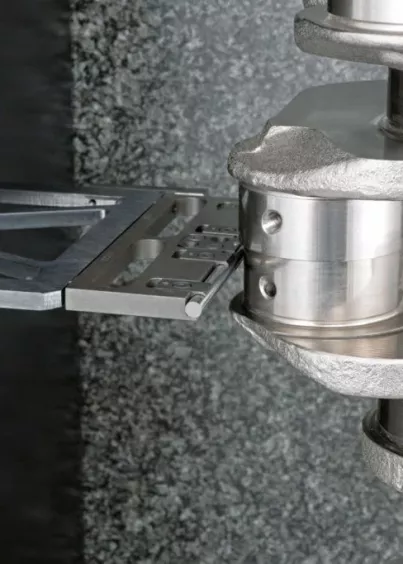

Formline CFM 3010 firmy Jenoptik (Hommel Etamic) to wszechstronny system do sprawdzania wałów korbowych, rozrządu i wałków skrzyń biegów. W pełni z automatyzowana, sterowana CNC maszyna pomiarowa Formline CFM 3010 umożliwi wykonywanie bardzo szybkich i bardzo precyzyjnych pomiarów na wszelkiego rodzaju wałach.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

formline-cfm3010
+ 03

Opis produktu

piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie kontrolno-pomiarowe

Formline CFM 3010 firmy Jenoptik (Hommel-Etamic) to wszechstronny system do sprawdzania wałów korbowych, rozrządu i wałków skrzyń biegów. W pełni z automatyzowana, sterowana CNC maszyna pomiarowa Formline CFM 3010 umożliwi wykonywanie bardzo szybkich i bardzo precyzyjnych pomiarów na wszelkiego rodzaju wałach.

Cechy:

  • możliwość pomiaru wałów korbowych i wałków rozrządu o długości do 1250 mm lub 1500 mm
  • elastyczność umożliwiająca wykorzystanie do różnych aplikacji
  • wysoka dokładność dzięki bardzo precyzyjnym układom pomiarowym
  • solidna konstrukcja wraz z systemem tłumienia drgań daje możliwość pracy przy hali produkcyjnej lub w laboratorium
  • oprogramowanie Tolaris Shaft przeznaczone do pomiarów wałów korbowych i rozrządu


Elementy zestawu:

  • maszyna pomiarowa CFM z granitową kolumną
  • reduktor i filtr sprężonego powietrza
  • komputer PC z Monitorem LCD
  • oprogramowanie Tolaris Shaft
  • szafka na komputer i panel sterowania

Specyfikacja

Specyfikacja techniczna przyrządu do pomiaru wałów korbowych i rozrządu Formline CFM 3010
Maksymalna mierzona średnica:
300 mm
Maksymalna średnica przedmiotu:

300 mm

Maksymalna długość mierzonego przedmiotu:

1250 mm,
opcjonalnie 1500 mm

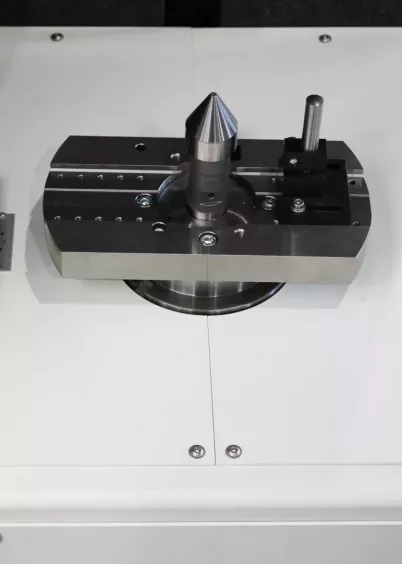

Średnica stołu:

196 mm

Rozdzielczość osi C:

0,00005˚

Dokładność pozycjonowania osi C:
0,1˚
Dokładność pomiarowa w osi C:
±0,00028˚
Maksymalne obciążenie osi C:

1500 N

Prędkość pomiarowa osi C:
0,5-50 obr./min
Zakres osi Z:

1250 mm,
opcjonalnie 1500 mm

Prędkość pomiarowa osi Z:

5-150 mm/s

Ochrona antykolizyjna osi Z:

tak

Rozdzielczość osi Z:

0,1 μm

Błąd maksymalny w osi Z:

±3 μm

Zakres pomiarowy osi X:

210 mm

Rozdzielczość osi X:

0,02 μm

Błąd maksymalny w osi X:

±0,2 μm

Rozdzielczość promieniowa osi X:

0,02 μm

Rozdzielczość osiowa osi X:

0,1 μm

Masa:
2400 kg
