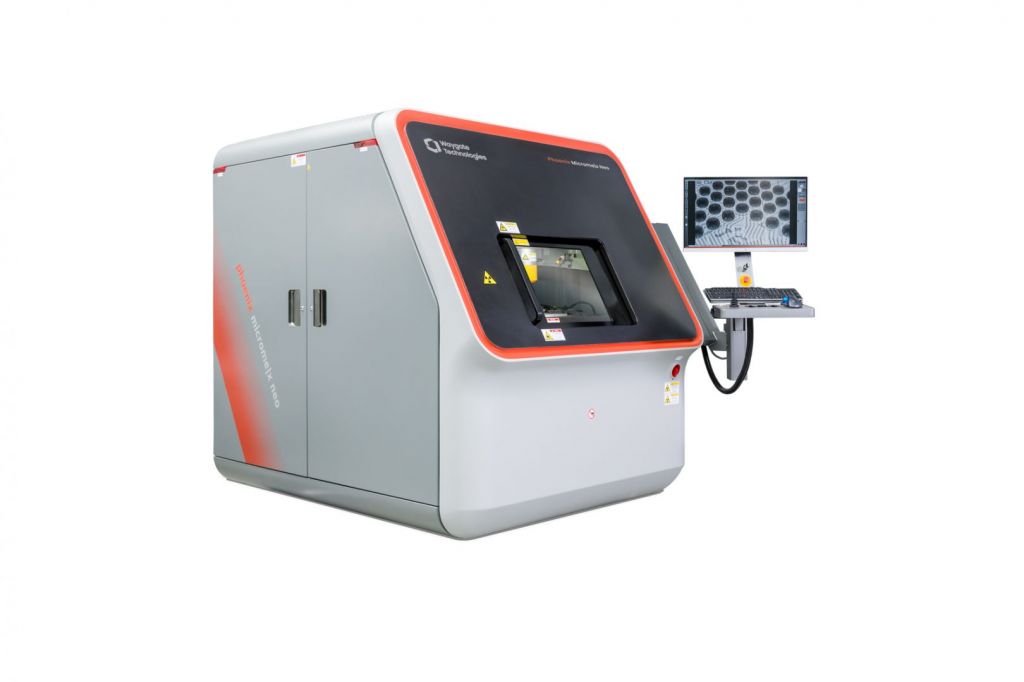

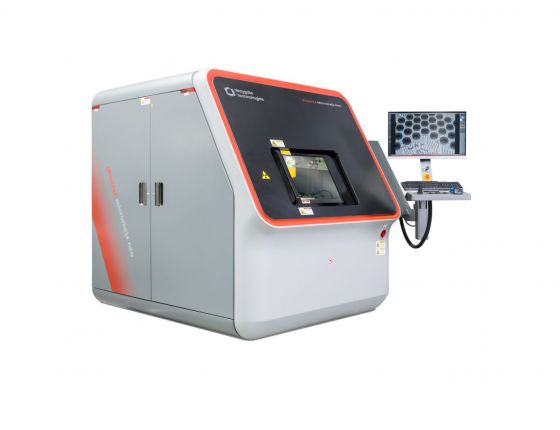

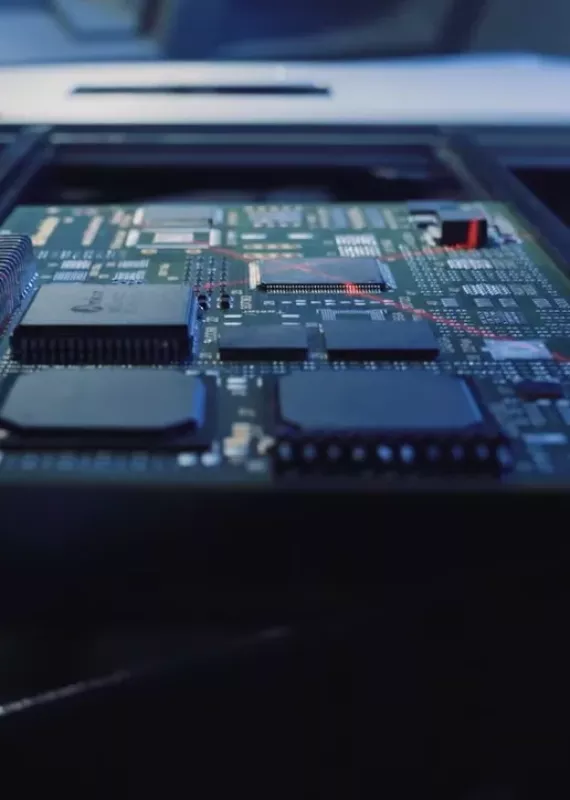

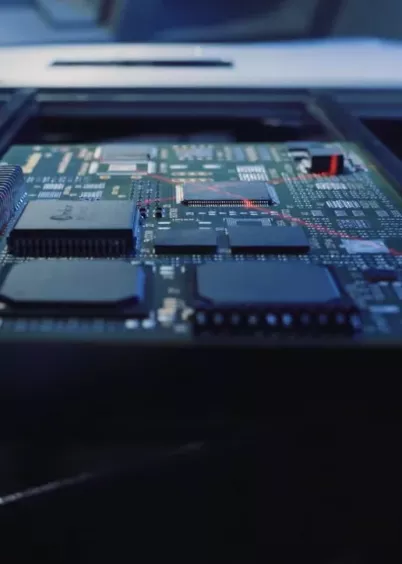

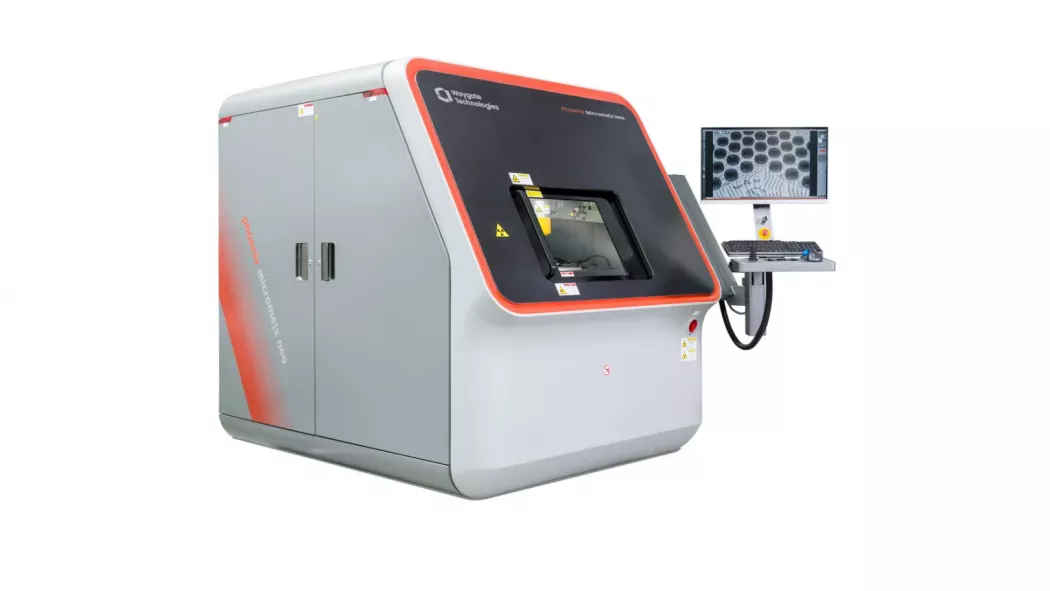

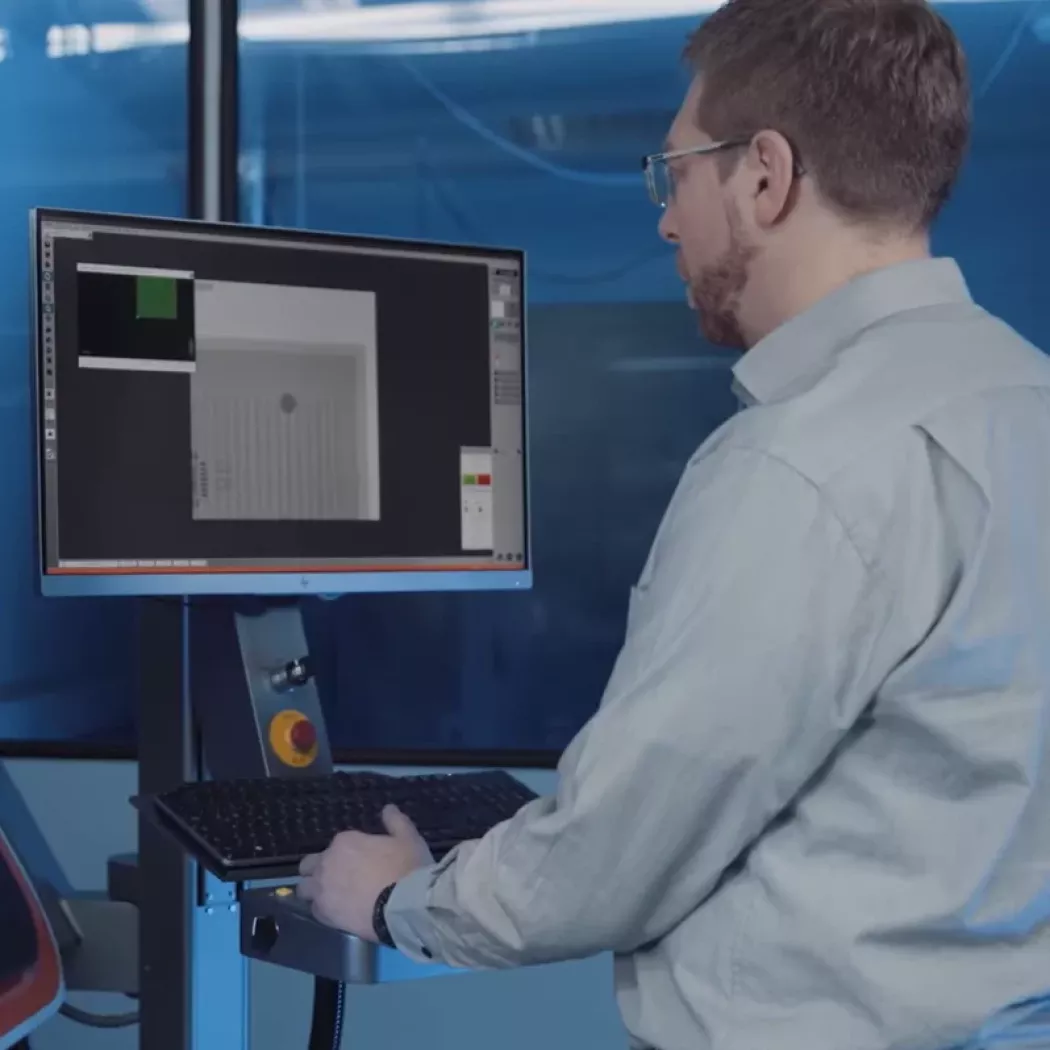

System inspekcyjny do badania elektroniki Phoenix Microme|x Neo

Systemy Phoenix MicromeIx 160 i 180 neo są skutecznym oraz niezawodnym

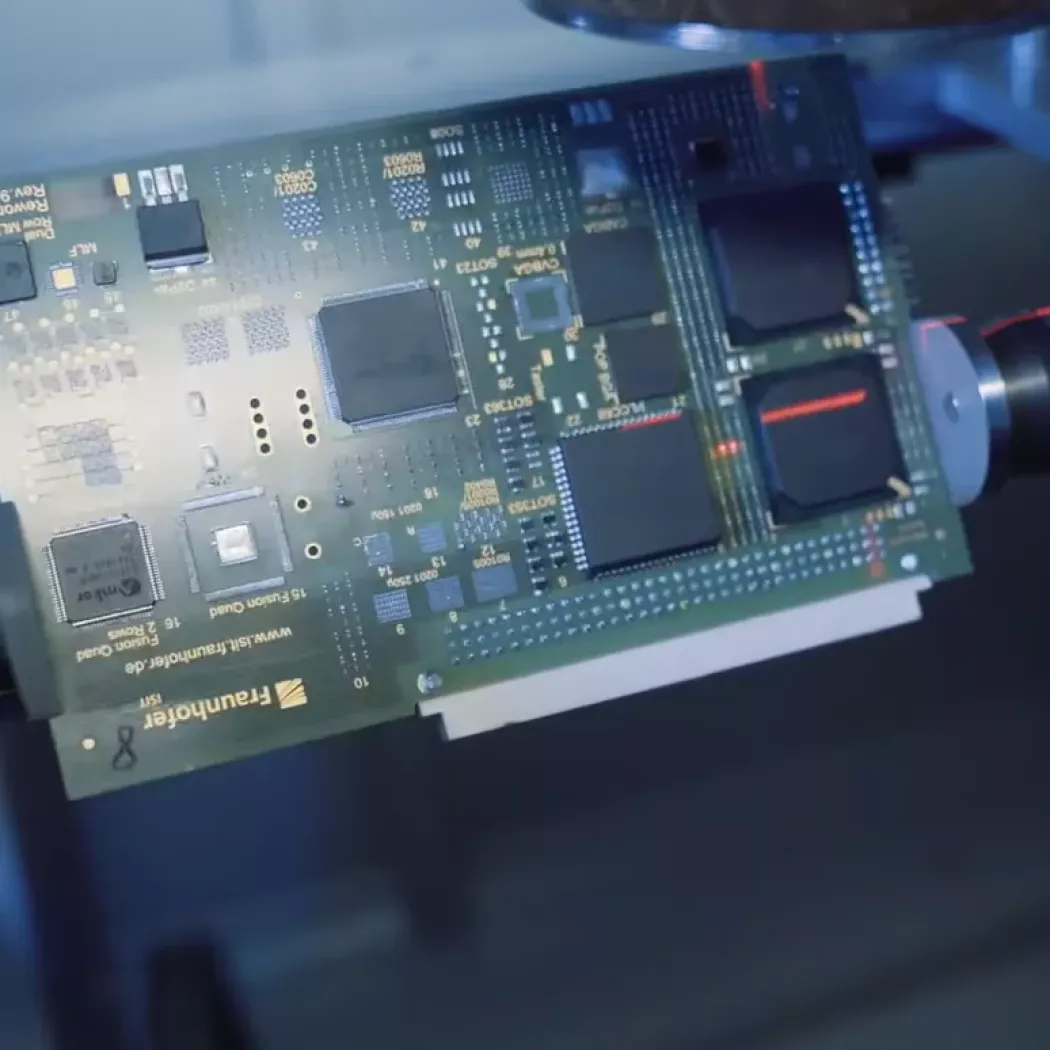

rozwiązaniem dla szerokiego spektrum zadań inspekcji 2D oraz 3D elektroniki. Znajdują zastosowanie na etapie wdrożenia nowego produktu, podczas kontroli procesu produkcyjnego, a także w przypadku analizy przyczyn awarii gotowego produktu. Bogata oferta rozwiązań firmy Waygate Technologies daje możliwość indywidualnej konfiguracji systemu względem potrzeb użytkownika.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

+ 02

Opis produktu


System Phoenix MicromeIx 160 i 180 neo są skutecznym oraz niezawodnym
rozwiązaniem dla szerokiego spektrum zadań inspekcji 2D oraz 3D elektroniki. Znajdują zastosowanie na etapie wdrożenia nowego produktu, podczas kontroli procesu produkcyjnego, a także w przypadku analizy przyczyn awarii gotowego produktu. Bogata oferta rozwiązań firmy Waygate Technologies daje możliwość indywidualnej konfiguracji systemu względem potrzeb użytkownika.

Cechy produktu:

  • detektory DXR o dużym zakresie dynamiki zapewniają obrazy najwyższej jakości

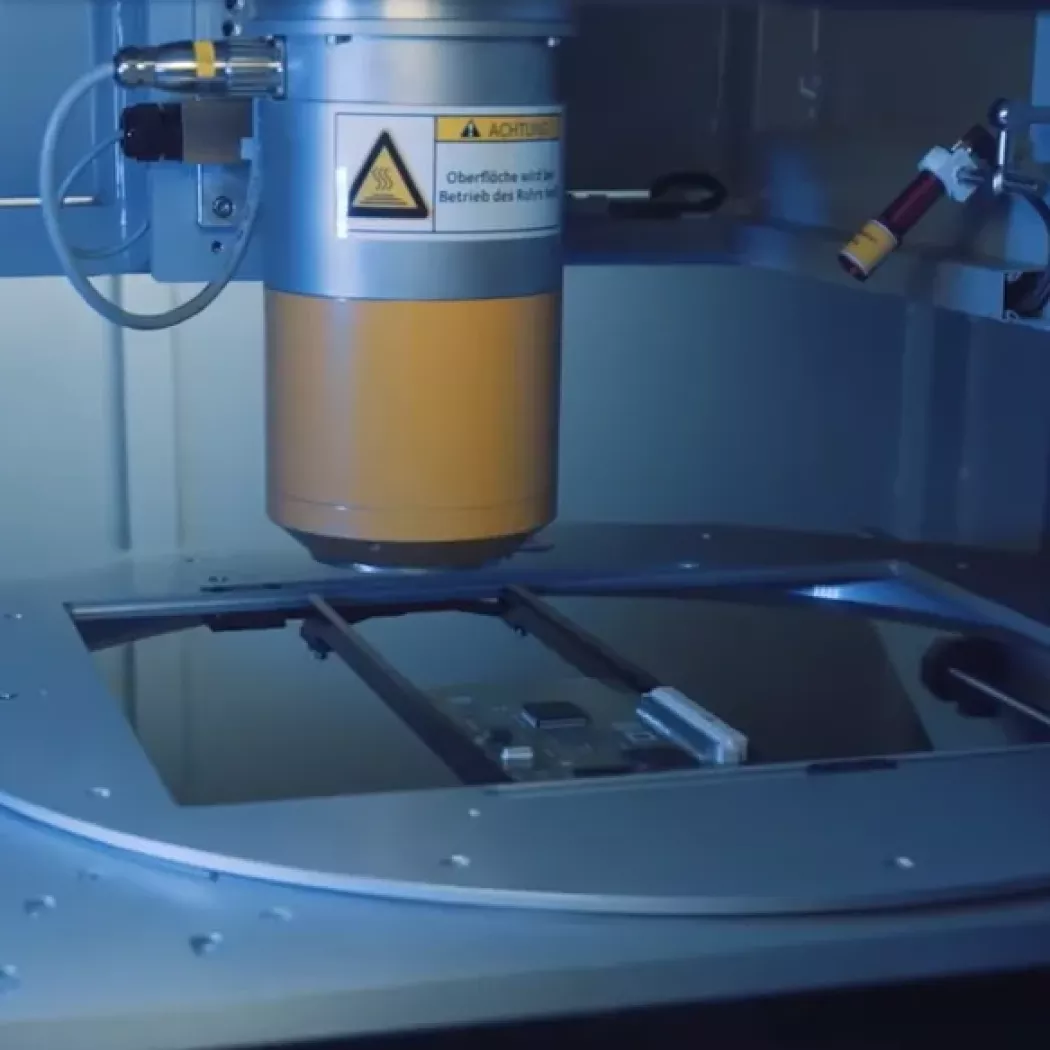

  • lampy micro- oraz nanofocus z wykrywalnością szczegółów od 0,2mm zapewniają szeroki zakres inspekcji elementów elektronicznych

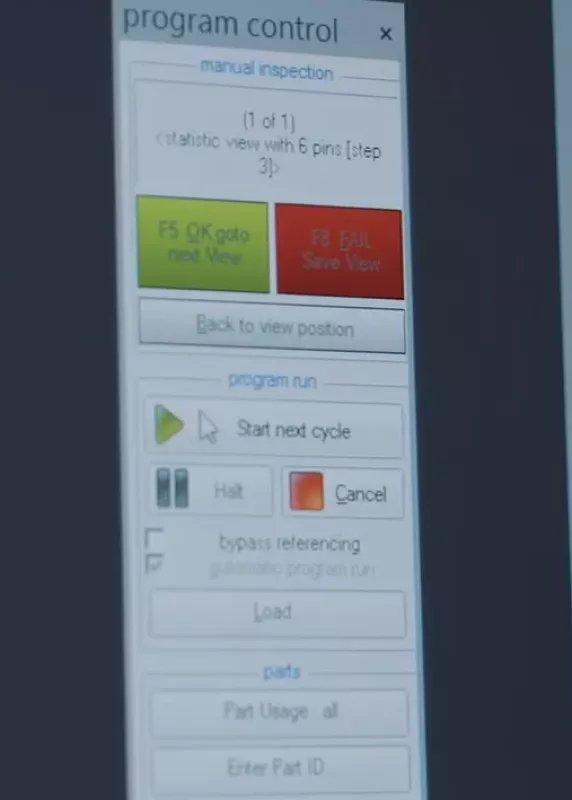

  • łatwość obsługi oraz automatyczne generowanie raportu z inspekcji
  • zminimalizowany czas konfiguracji dzięki zautomatyzowanemu programowaniu CAD
  • autorska technologia OVHM umożliwia zsynchronizowany ruch detektora oraz manipulatora w celu łatwego ustawienia żądanego widoku
  • niezwykle wysoka skuteczność oraz powtarzalność wykrywania defektów
Opcje dodatkowe:

Pakiet automatyzacji X|act
Programowania automatycznej inspekcji w oparciu o model CAD.

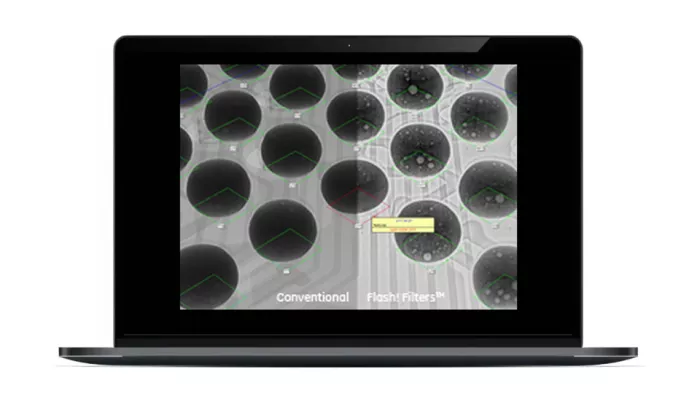

Flash!Electronics™
Autorska technologia wizualizacji obrazu firmy Waygate Technologies, zoptymalizowana pod kątem kontroli
jakości elektroniki.

Dose|manager
Pakiet low-dose wraz z technologią Shadow|target pozwalający w czasie rzeczywistym na zarządzanie i
redukcje niepotrzebnej dawki promieniowania, zapobiegając uszkodzeniom wrażliwych obiektów badań.

Jednostka Tilt / rotate
Uchwyt pozwalający na pochylenie ± 45° i obrót n x 360° dla próbek do 2kg.

Czytnik kodów kreskowych
Do identyfikacji produktu.

PlanarCT

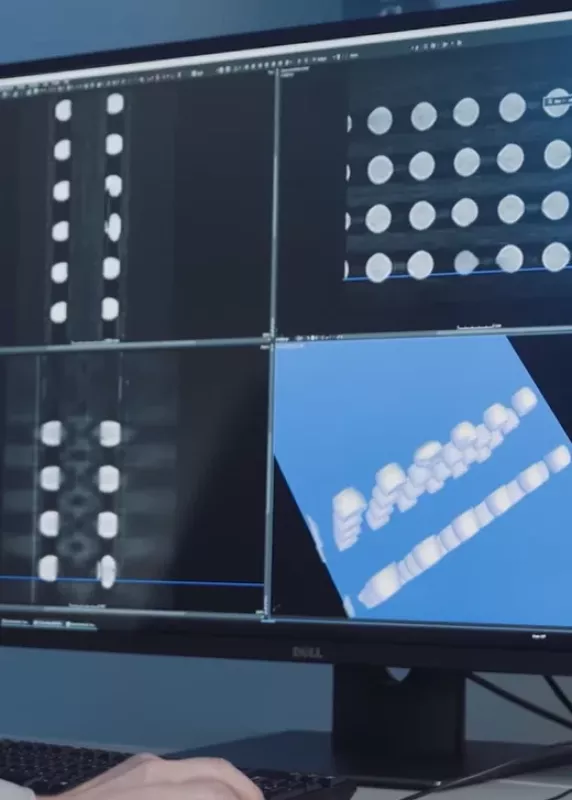

Nieniszcząca ocena przekrojów 2D i objętości 3D wraz z oprogramowaniem 3D|viewer.

Tomografia komputerowa (CT)
Rozszerzenie systemu o oprogramowanie do akwizycji i rekonstrukcji danych 3D (tomografia komputerowa)
Phoenix datoslx oraz dodatkowo o specjalną jednostką CT do mocowania próbek (precyzyjna oś obrotu,
maks. powiększenie geometryczne: 100x (CT), maks. rozdzielczość woksela: do 2μm, rozdzielczość zależna
od wielkości próbki).

Specyfikacja

Specyfikacja techniczna nanotomografu rentgenowskiego phoenix nanotom m
Model:
Microme|x Neo 180
Microme|x Neo 160
Typ detektora:
Opcja 1: detektor DXR250RT o wysokiej dynamice z aktywnym chłodzeniem, wielkość piksela 200 μm, obszar aktywny detektora 200 x 200 mm

Opcja 2: Większy detektor DXR S100 Pro o wysokiej  wykrywalności, wielkość pikseli 100 μm, obszar aktywny detektora 300 x 250 mm
Wysokowydajny detektor DXR S85, wielkość pikseli 85 μm, obszar aktywny detektora 130 x 130 mm
Powiększenie geometryczne (3D):
DXR250RT: maks. 1,970x; DXR S100 Pro: max. 2,185x
maks. 1,970x
Całkowite powiększenie (2K monitor27”):
DXR250RT: maks. 36,800x; DXR Sl00 Pro: max. 40,700x
DXR S85: maks. 84,800x; CMOS: maks. 96,000x
Wykrywalność szczegółów:
> 0.5 μm
> 0.5 μm
Typ lampy:
lampa microfocus typu otwartego
lampa microfocus typu otwartego
Maksymalne napięcie / Moc:
180 kV/20 W
160 kV/20 W
Maksymalne napięcie / Moc:
Diamond|window zapewnia 3-krotnie szybszą akwizycję danych przy równie wysokim poziomie jakości obrazu
Diamond|window zapewnia 3-krotnie szybszą akwizycję danych przy równie wysokim poziomie jakości obrazu
Maniupulator:
bezwibracyjny, wysokiej precyzji, zsynchronizowana manipulacja w 5-osiach
bezwibracyjny, wysokiej precyzji, zsynchronizowana manipulacja w 5-osiach
Maksymalny obszar inspekcji:
460 x 360 mm, 610x510 mm (bez stołu obrotowego)
460 x 360 mm, 610x510 mm (bez stołu obrotowego)
Maksymalna wielkość przedmiotu (śred. x wys.)
680x635 mm
680x635 mm
Maksymalna masa przedmiotu:
10 kg
10 kg
Sterowanie:
sterowanie joystickiem lub myszą (tryb manualny) i CNC (tryb automatyczny)
sterowanie joystickiem lub myszą (tryb manualny) i CNC (tryb automatyczny)
Wymiary systemu:
2160x1958x1590 mm (bez konsoli sterowania)
2772x1958x1770 mm (z konsolą sterowania)
2160x1958x1590 mm (bez konsoli sterowania)
2772x1958x1770 mm (z konsolą sterowania)
Masa:
ok. 3250 kg
ok. 3250 kg
Oprogramowanie:
phoenix X|act
phoenix X|act
