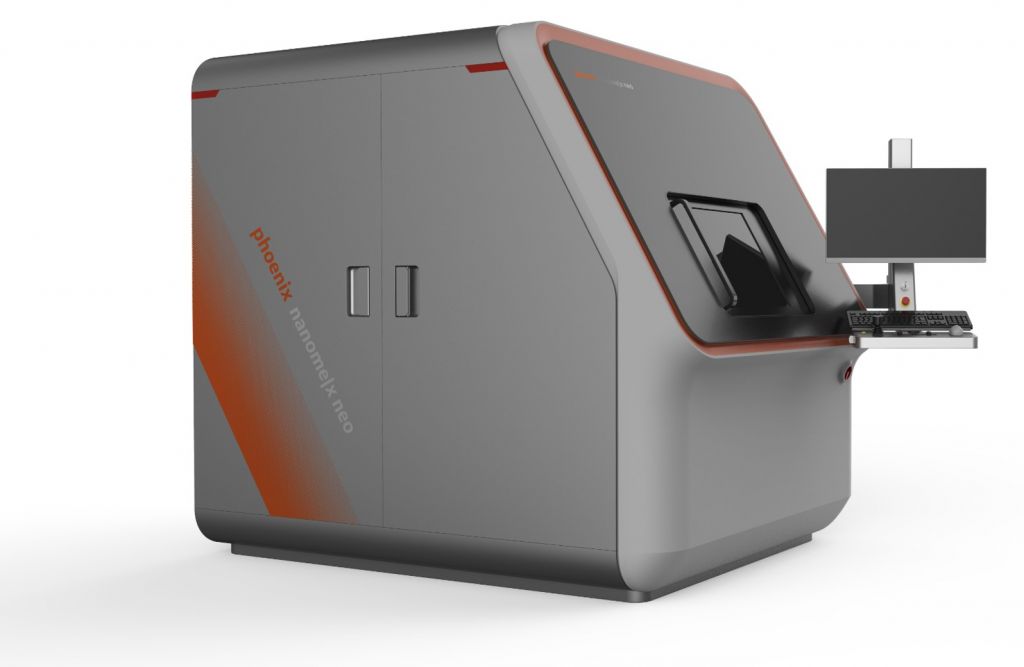

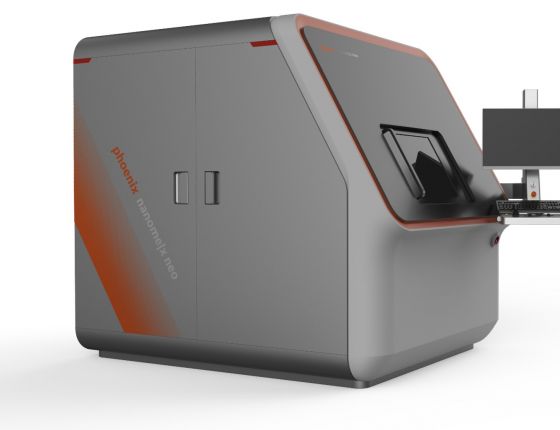

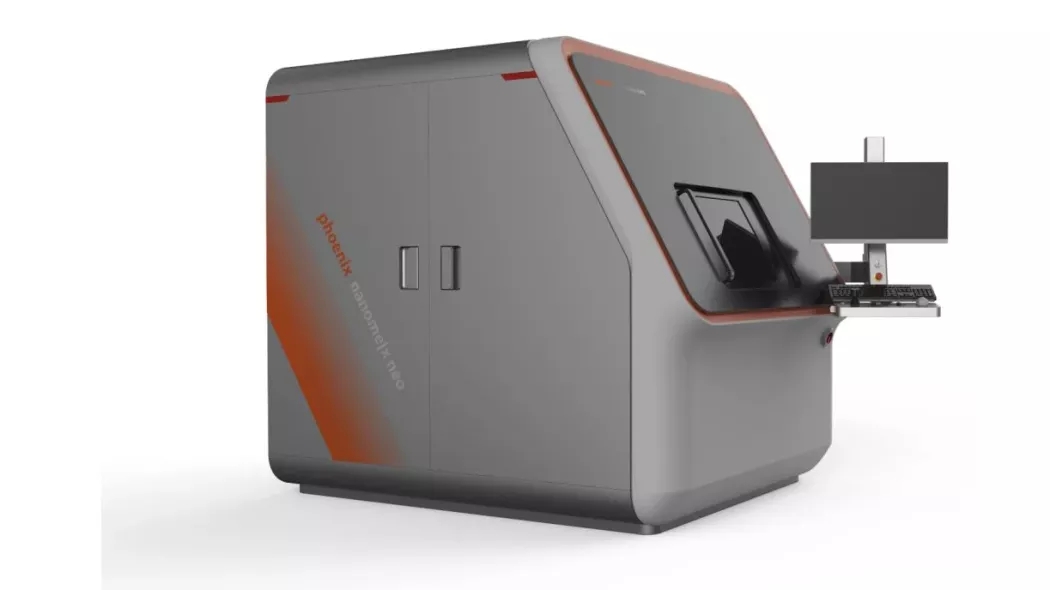

System inspekcyjny do badania elektroniki Phoenix Nanome|x Neo

System Phoenix Nanome|x 180 neo neo jest skutecznym oraz niezawodnym
rozwiązaniem dla szerokiego spektrum zadań inspekcji 2D oraz 3D elektroniki. Znajduje zastosowanie na etapie wdrożenia nowego produktu, podczas kontroli procesu produkcyjnego, a także w przypadku analizy przyczyn awarii gotowego produktu. Bogata oferta rozwiązań firmy Waygate Technologies daje możliwość indywidualnej konfiguracji systemu względem potrzeb użytkownika.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

+ 02

Opis produktu


System NanomeIx 180 neo neo jest skutecznym oraz niezawodnym
rozwiązaniem dla szerokiego spektrum zadań inspekcji 2D oraz 3D elektroniki. Znajduje zastosowanie na etapie wdrożenia nowego produktu, podczas kontroli procesu produkcyjnego, a także w przypadku analizy przyczyn awarii gotowego produktu. Bogata oferta rozwiązań firmy Waygate Technologies daje możliwość indywidualnej konfiguracji systemu względem potrzeb użytkownika.

Cechy produktu:
  • detektory DXR o dużym zakresie dynamiki zapewniają obrazy najwyższej jakości
  • lampy micro- oraz nanofocus z wykrywalnością szczegółów od 0,2mm zapewniają szeroki zakres inspekcji elementów elektronicznych

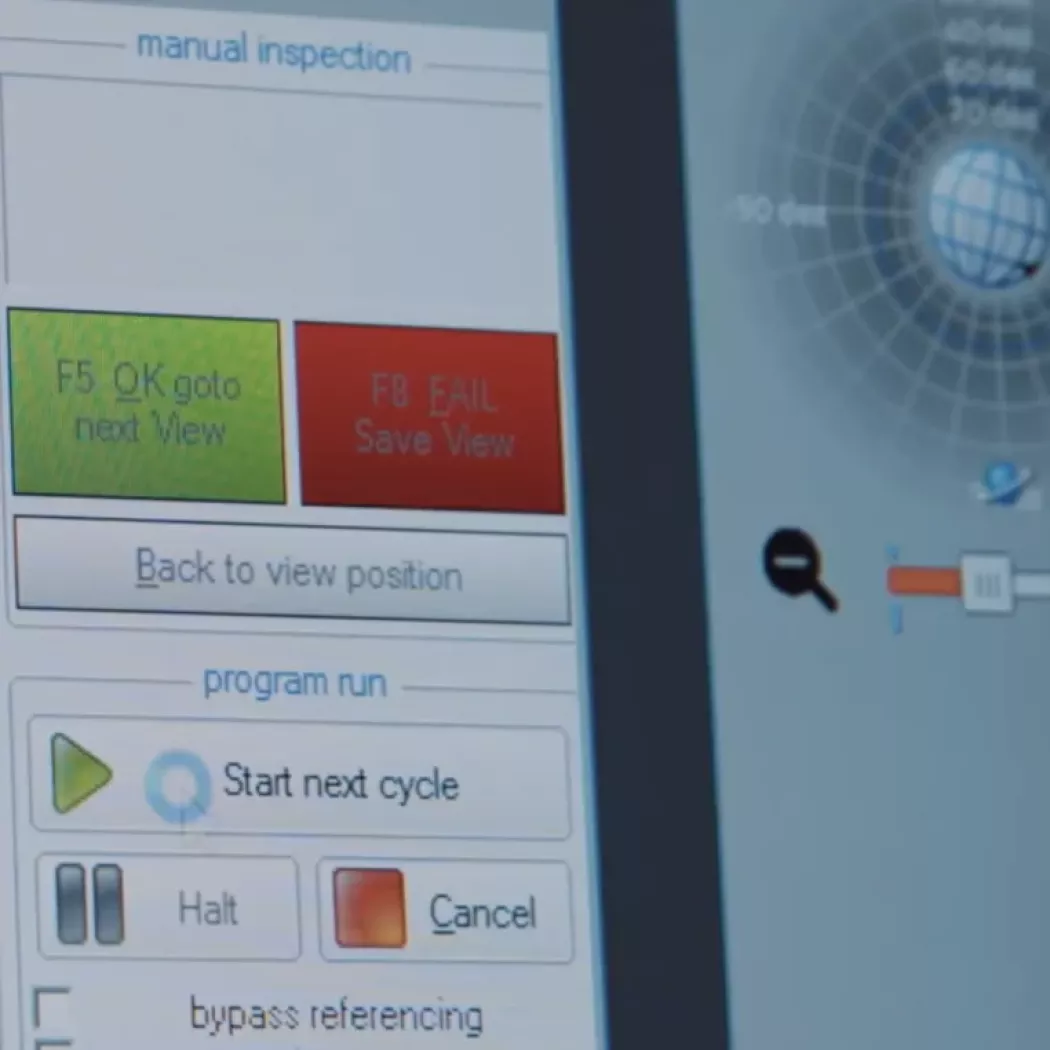

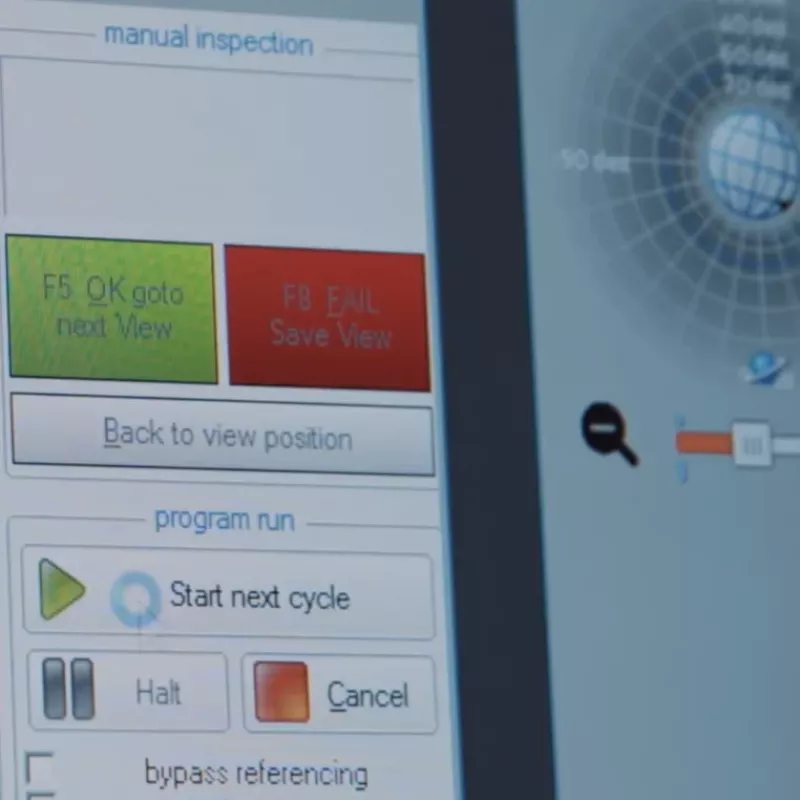

  • łatwość obsługi oraz automatyczne generowanie raportu z inspekcji
  • zminimalizowany czas konfiguracji dzięki zautomatyzowanemu programowaniu CAD
  • autorska technologia OVHM umożliwia zsynchronizowany ruch detektora oraz manipulatora w celu łatwego ustawienia żądanego widoku
  • niezwykle wysoka skuteczność oraz powtarzalność wykrywania defektów
Opcje dodatkowe:

Pakiet automatyzacji X|act
Programowania automatycznej inspekcji w oparciu o model CAD.

Flash!Electronics™
Autorska technologia wizualizacji obrazu firmy Waygate Technologies, zoptymalizowana pod kątem kontroli
jakości elektroniki.

Dose|manager
Pakiet low-dose wraz z technologią Shadow|target pozwalający w czasie rzeczywistym na zarządzanie i
redukcje niepotrzebnej dawki promieniowania, zapobiegając uszkodzeniom wrażliwych obiektów badań.

Jednostka Tilt / rotate
Uchwyt pozwalający na pochylenie ± 45° i obrót n x 360° dla próbek do 2kg.

Czytnik kodów kreskowych
Do identyfikacji produktu.

PlanarCT
Nieniszcząca ocena przekrojów 2D i objętości 3D wraz z oprogramowaniem 3D|viewer.

Tomografia komputerowa (CT)
Rozszerzenie systemu o oprogramowanie do akwizycji i rekonstrukcji danych 3D (tomografia komputerowa)
Phoenix datoslx oraz dodatkowo o specjalną jednostką CT do mocowania próbek (precyzyjna oś obrotu,
maks. powiększenie geometryczne: 100x (CT), maks. rozdzielczość woksela: do 2μm, rozdzielczość zależna
od wielkości próbki).

Specyfikacja

Specyfikacja techniczna nanotomografu rentgenowskiego phoenix nanotom m
Model:
Nanome|x Neo 180
Typ detektora:
Opcja 1: detektor DXR250RT o wysokiej dynamice z aktywnym chłodzeniem, wielkość piksela 200 μm, obszar aktywny detektora 200 x 200 mm

Opcja 2: Większy detektor DXR S100 Pro o wysokiej  wykrywalności, wielkość pikseli 100 μm, obszar aktywny detektora 300 x 250 mm
Powiększenie geometryczne (3D):
DXR250RT: maks. 1,970x; DXR S100 Pro: max. 2,185x
Całkowite powiększenie (2K monitor27”):
DXR250RT: maks. 36,800x; DXR Sl00 Pro: max. 40,700x
Wykrywalność szczegółów:
> 0.2 μm
Typ lampy:
lampa nanofocus typu otwartego
Maksymalne napięcie / Moc:
180 kV/20 W
Maksymalne napięcie / Moc:
Diamond|window zapewnia 3-krotnie szybszą akwizycję danych przy równie wysokim poziomie jakości obrazu
Maniupulator:
bezwibracyjny, wysokiej precyzji, zsynchronizowana manipulacja w 5-osiach
Maksymalny obszar inspekcji:
460 x 360 mm, 610x510 mm (bez stołu obrotowego)
Maksymalna wielkość przedmiotu (śred. x wys.)
680x635 mm
Maksymalna masa przedmiotu:
10 kg
Sterowanie:
sterowanie joystickiem lub myszą (tryb manualny) i CNC (tryb automatyczny)
Wymiary systemu:
2160x1958x1590 mm (bez konsoli sterowania)
2772x1958x1770 mm (z konsolą sterowania)
Masa:
ok. 3250 kg
Oprogramowanie:
phoenix X|act
