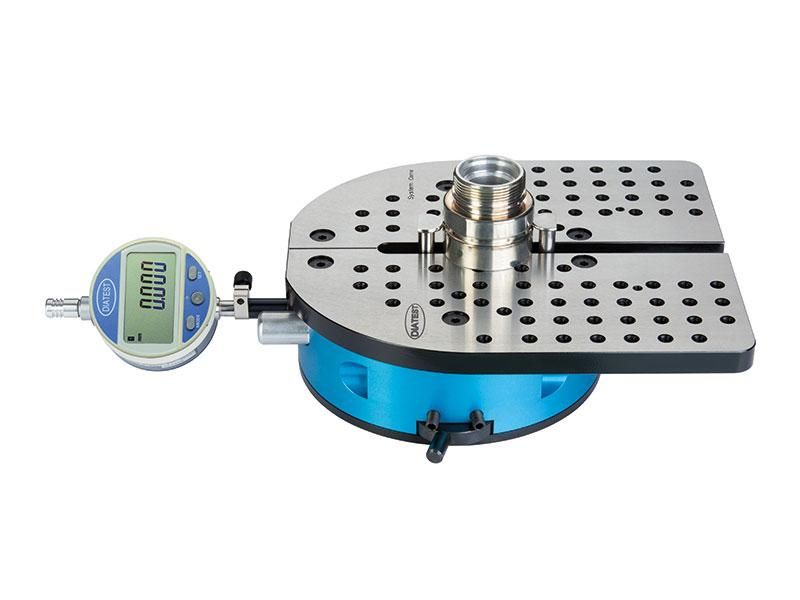

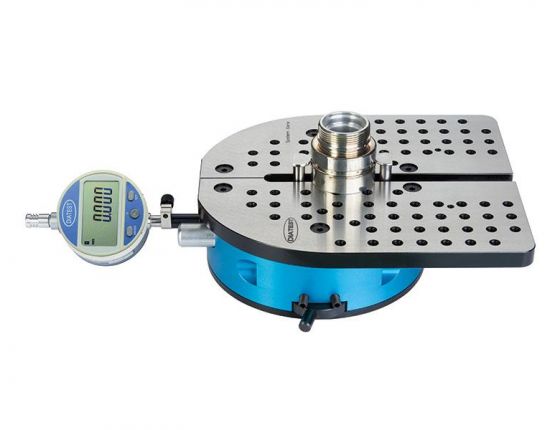

Elastyczne i stabilne stoły pomiarowe do pomiaru średnic wewnętrznych i zewnętrznych DIA-COME

Stoły pomiarowe DIA-COME oferowane są w różnych rozmiarach, układach i zakresach pomiarowych. Często stosuje się je w pobliżu maszyny produkcyjnej, np. do szybkiej weryfikacji wymiaru i kształtu. Stoły pomiarowe DIA-COME C2 są dostępne w 3 rozmiarach. Posiadają stały i ruchomy styk pomiarowy. Zakres pomiarowy ruchomego punktu styku wynosi 20 mm. Stoły pomiarowe DIA-COME C3 są dostępne w 4 rozmiarach. Posiadają dwa nieruchome i jeden ruchomy styk pomiarowy. Zakres pomiarowy ruchomego punktu styku wynosi 20 mm.

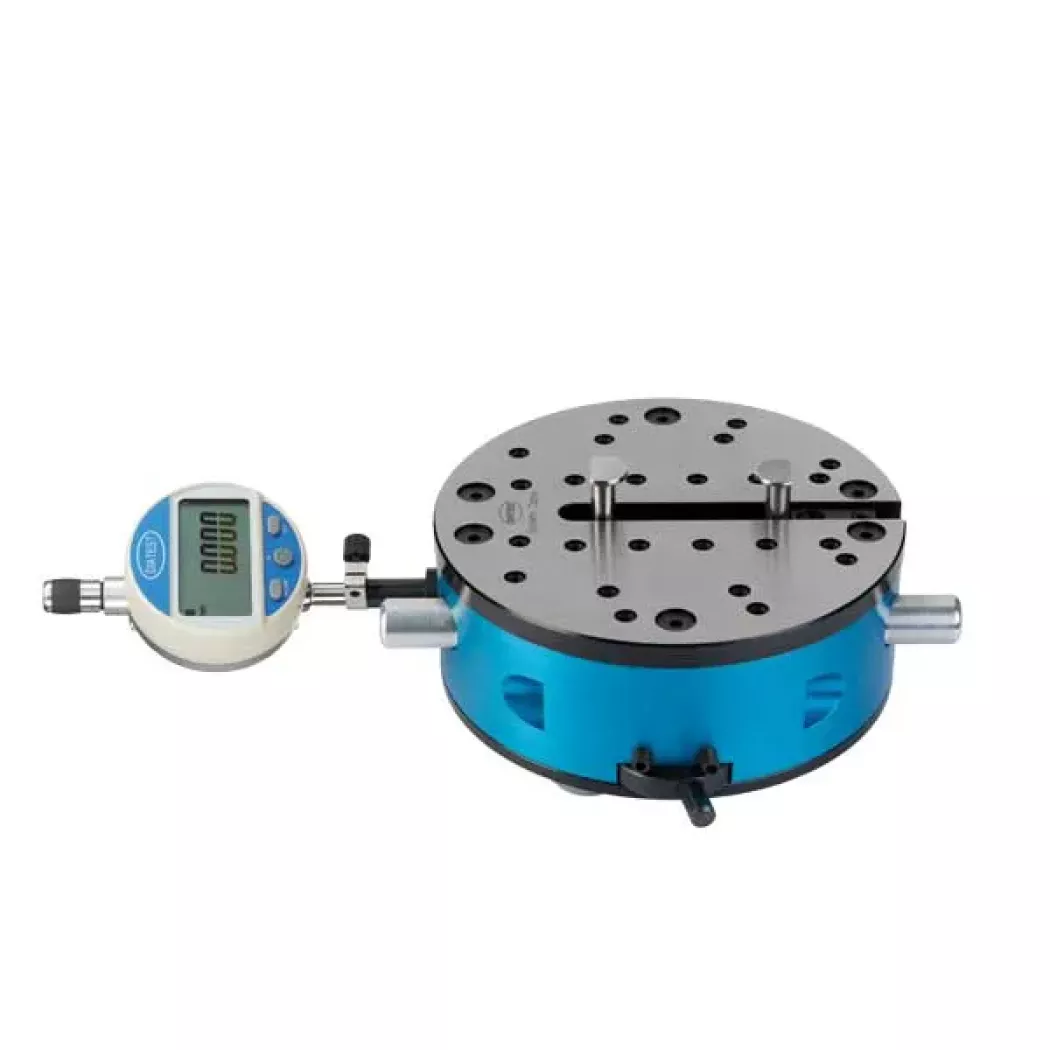

DIA-COME C2 dostępne są w 3 rozmiarach:

• zakres średnic wewnętrznych 30–275 mm
• zakres średnic zewnętrznych 0–245 mm

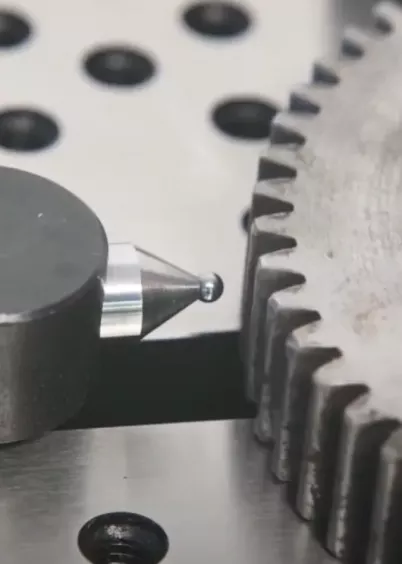

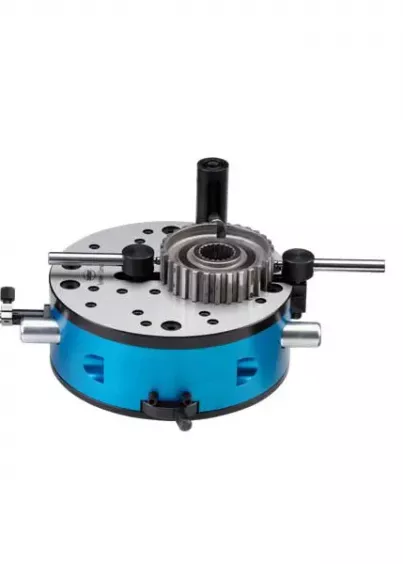

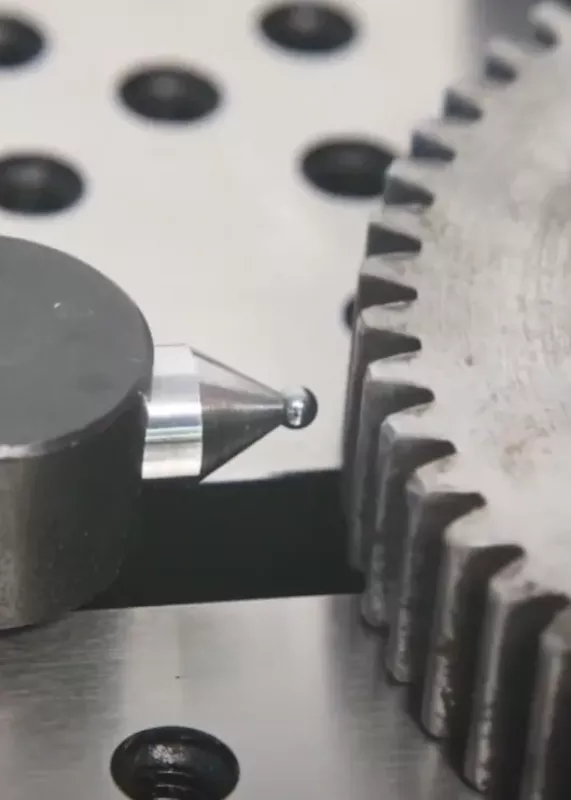

• koła zębate wewnętrzne Mi 70–275 mm
• koła zębate zewnętrzne Ma 0–245 mm

• jedna stała i jedna ruchoma końcówka pomiarowa
• zakres pomiarowy 20 mm (przemieszczenie końcówki pomiarowej)

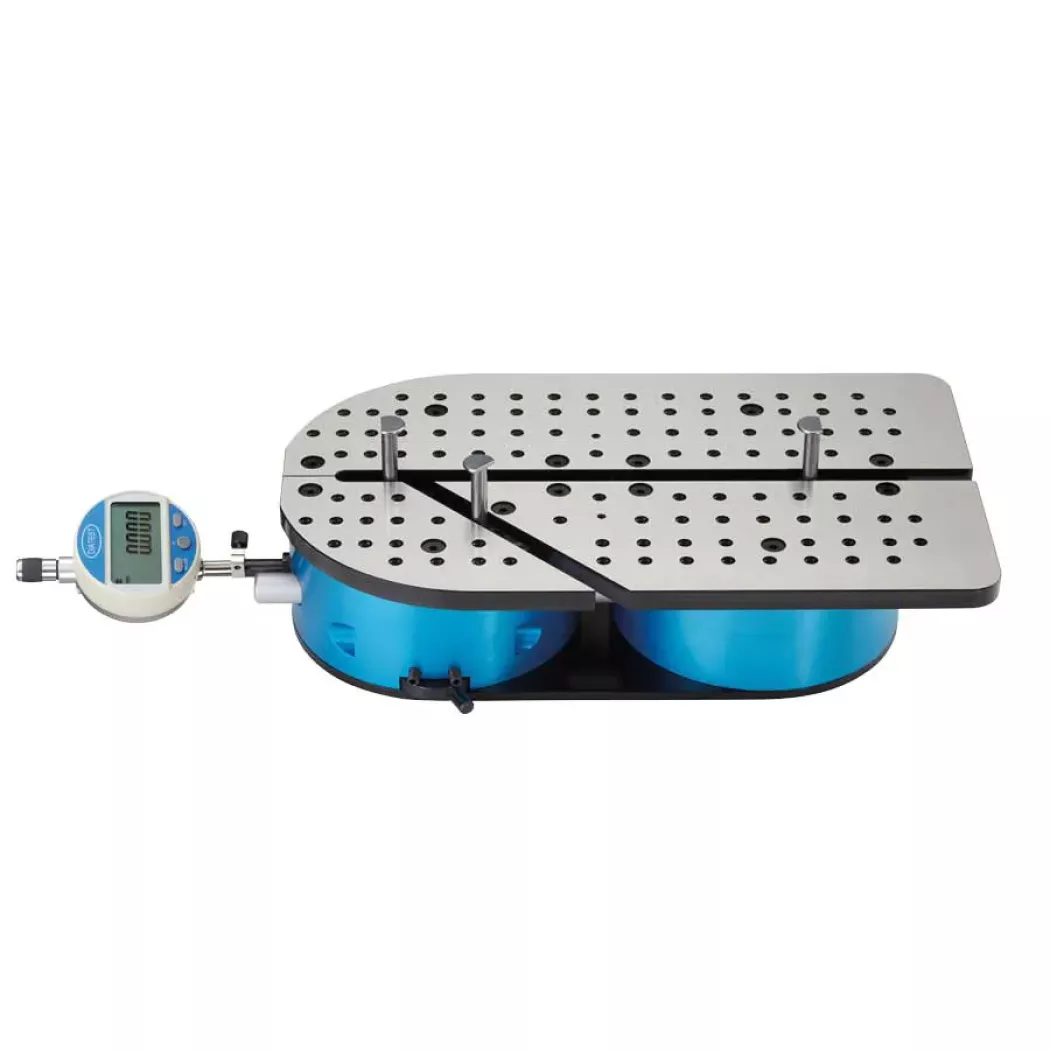

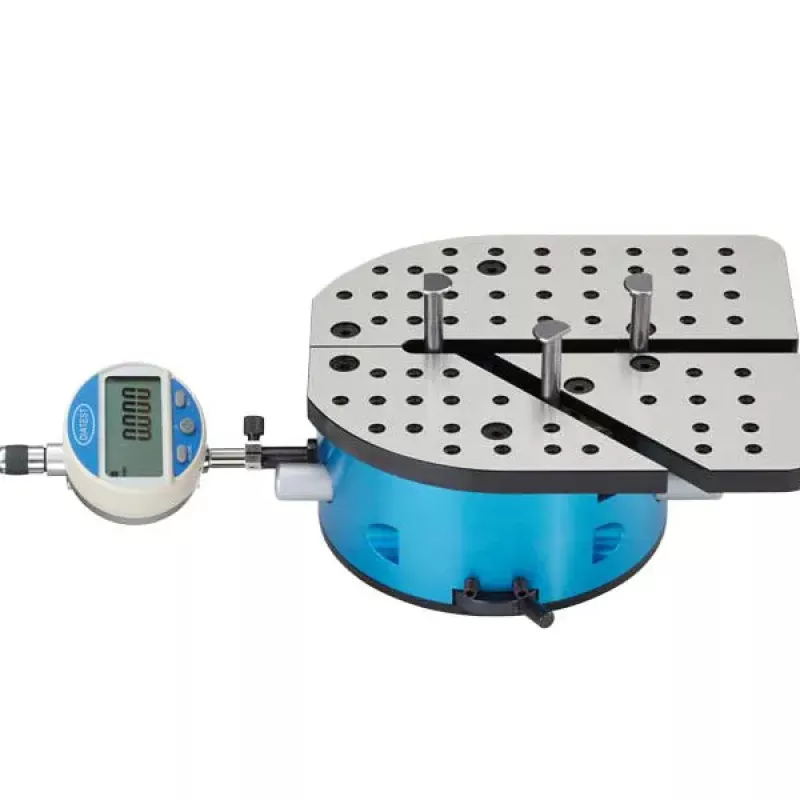

DIA-COME C3 dostępne są w 4 rozmiarach:

• zakres średnic wewnętrznych 35–450 mm
• zakres średnic zewnętrznych 0–420 mm
• dwie stałe i jedna ruchoma końcówka pomiarowa
• zakres pomiarowy 20 mm (przemieszczenie końcówki pomiarowej)

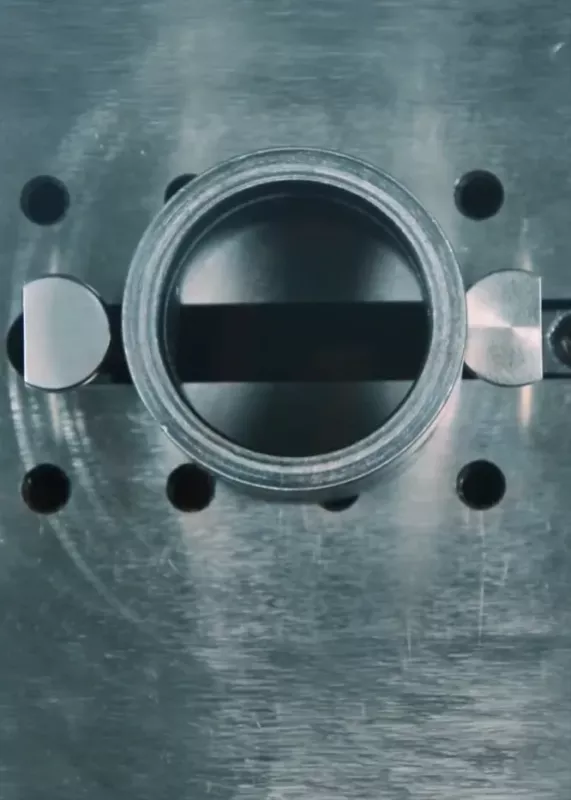

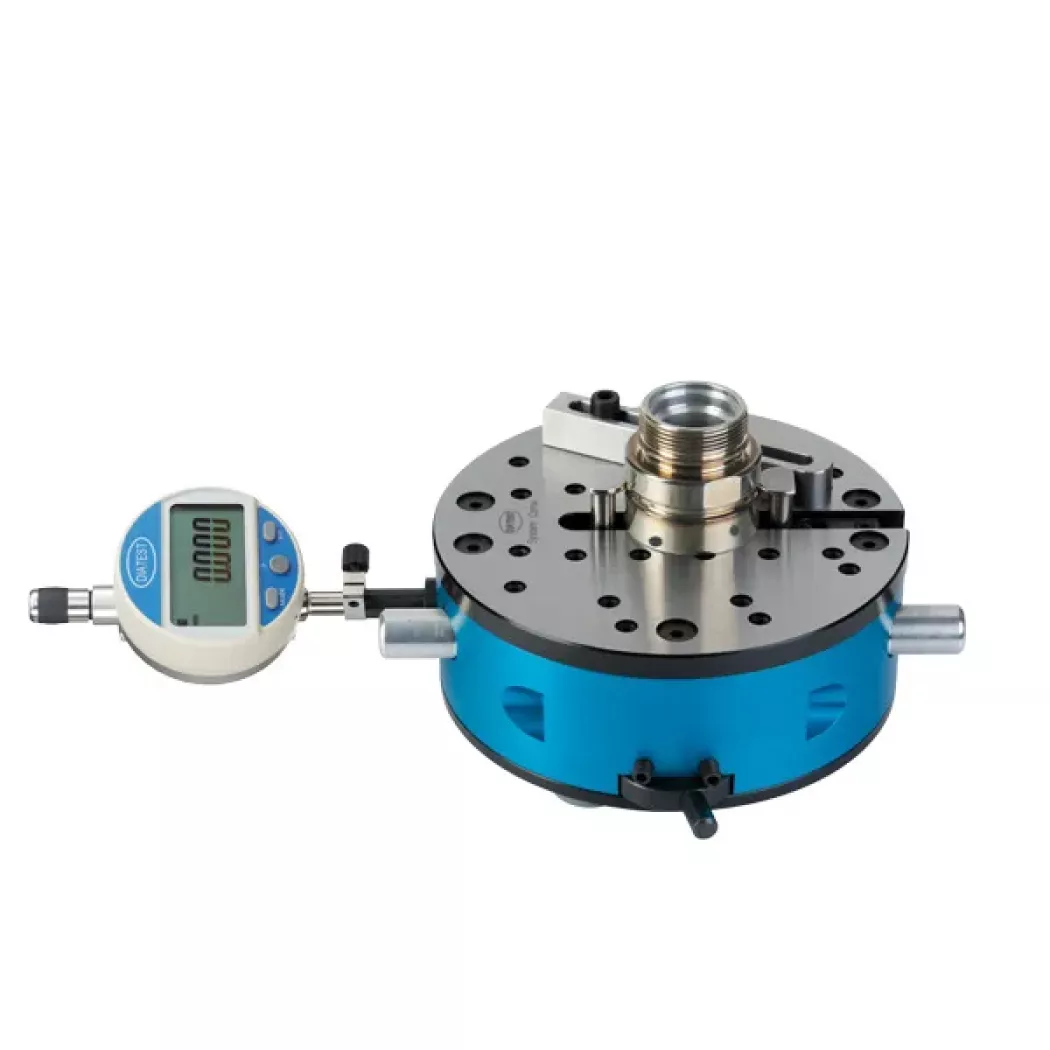

Aby nie zniekształcać ani nie uszkadzać przedmiotu obrabianego, siłę pomiaru można regulować w sposób ciągły. Dokładność pomiaru wynosi ± 2 μm. Dodatkowe zestawy akcesoriów zapewniają rozwiązania dla najczęstszych zadań pomiarowych, np. dla małych średnic od średnicy wewnętrznej 11,5 mm, z płaskim dnem, kowadełkami kulkowymi lub wnękami. Wiele różnych zadań pomiarowych (na przykład wewnętrzne i zewnętrzne rowki, koncentryczność lub zwężenia) można sprawdzić dzięki szerokiej gamie akcesoriów. Specjalne wkładki pomiarowe dostępne są na zapytanie. Można stosować czujniki mechaniczne lub cyfrowe, a także sondy indukcyjne i inkrementalne, komputery PC, rozwiązania DIATRON lub stacje z drukarkami. Zmierzone wartości można przesłać bezprzewodowo (DIAWIRELESS) do komputera PC lub DIATRON za pomocą odpowiedniego interfejsu. Pierścienie wzorcowe lub płytki wzorcowe można wykorzystać do regulacji i zerowania przed przystąpieniem do pomiarów.
