Głowice pomiarowe BMD

Producent: DIATEST

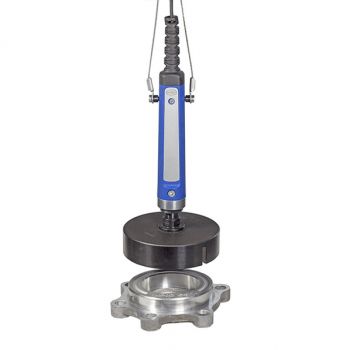

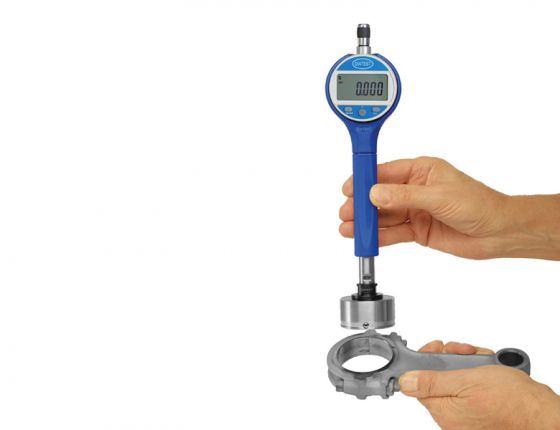

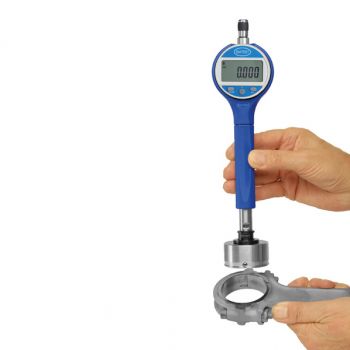

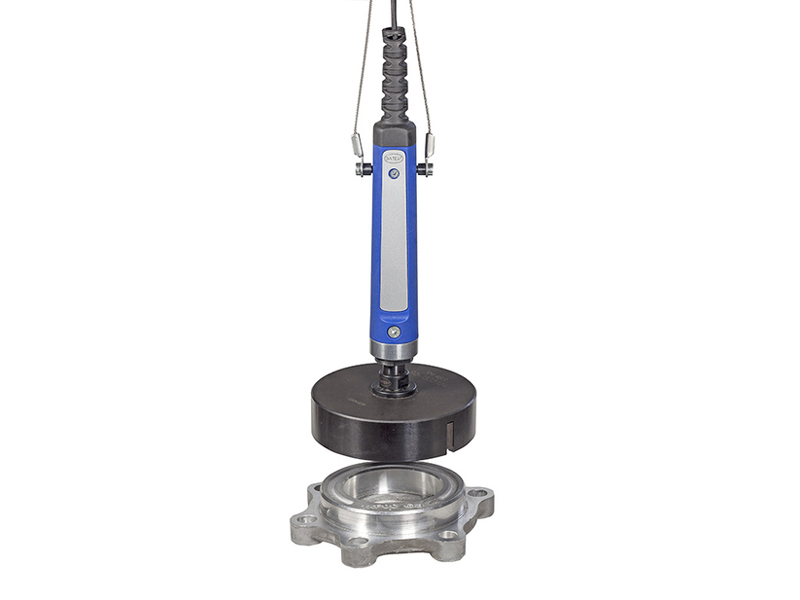

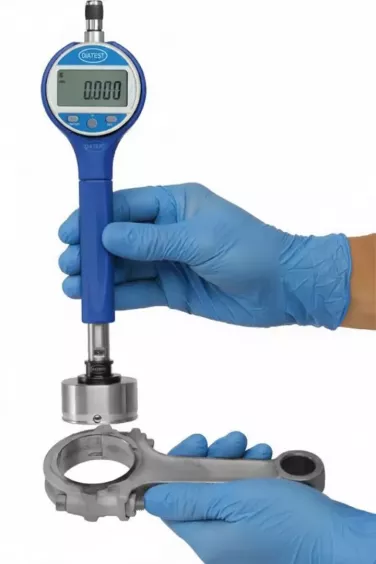

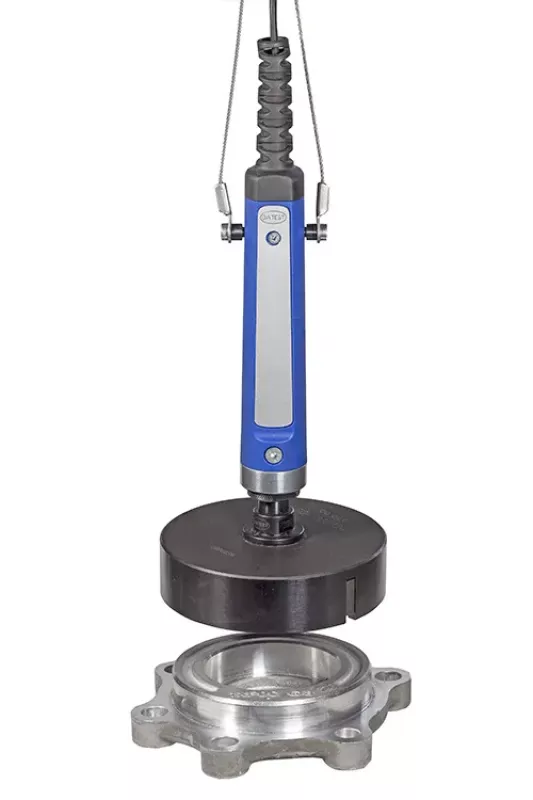

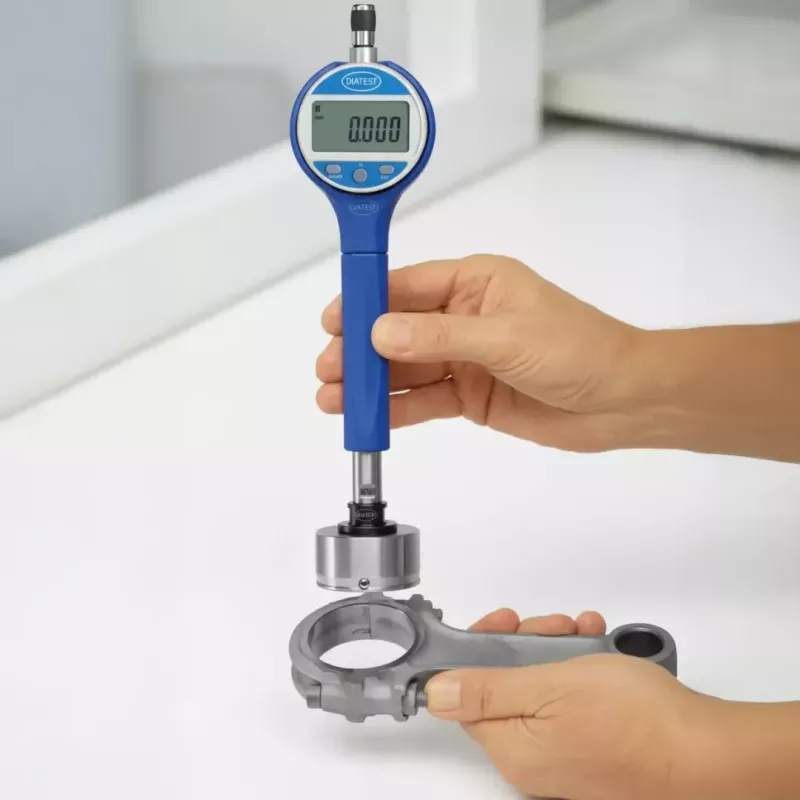

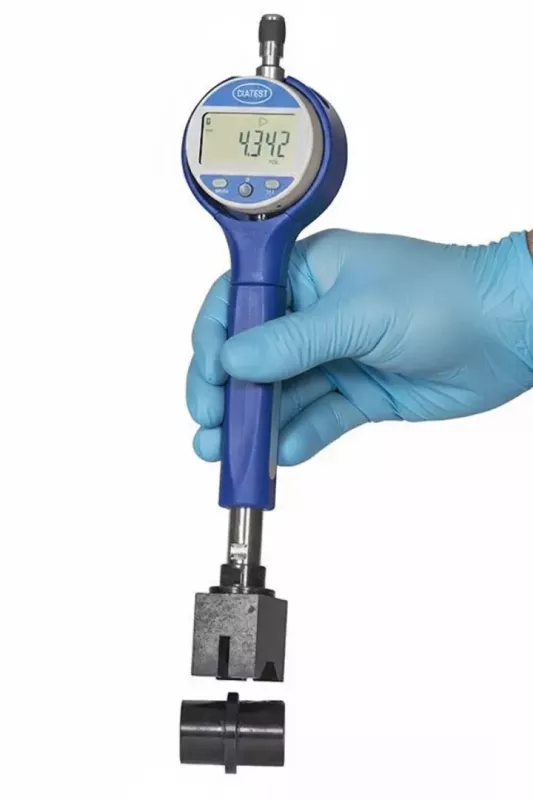

Łatwy w użyciu i samocentrujący miernik otworów do pomiaru średnicy wewnętrznej i zewnętrznej, z najwyższą precyzją i dokładnością. Obszarem zastosowania jest produkcja precyzyjnych otworów w standardowym zakresie od 2,0 mm (T-BMD) do 270 mm.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

glowice-pomiarowe-bmd-firmy-diatest
+ 04

Opis produktu

piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie

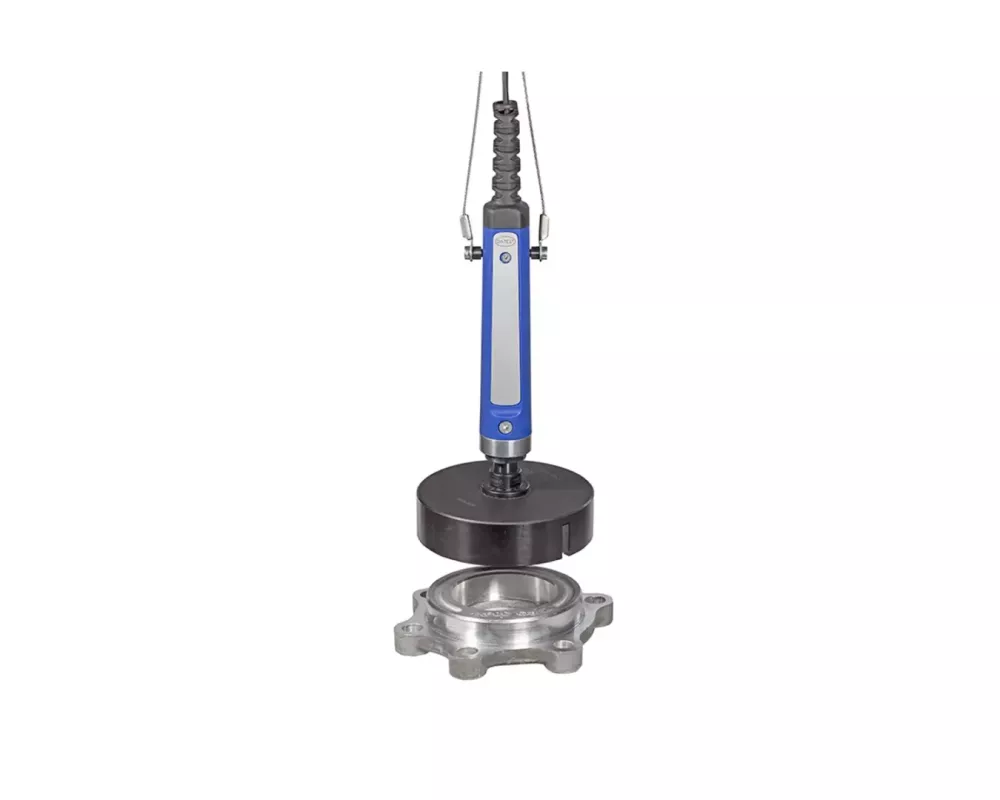

Łatwy w użyciu i samocentrujący miernik otworów do pomiaru średnicy wewnętrznej i zewnętrznej, z najwyższą precyzją i dokładnością. Obszarem zastosowania jest produkcja precyzyjnych otworów w standardowym zakresie od 2,0 mm (T-BMD) do 270 mm. Specjalne rozmiary, kształty i modele, np. stożkowe otwory, rozszerzenie lub ograniczenia zakresu pomiarowego, regulacja ciśnienia pomiarowego, dopływ powietrza sprężonego - na zamówienie. Głowice BMD (standardowa konstrukcja) mają twardą chromowaną powłokę na cylindrach prowadzących, z ok. 1000 HV. Większość z nich może być wykorzystana w trudnych warunkach pomiarowych.

Czujniki odczytowe mogą być mechaniczne lub cyfrowe, DIATRON1000, z sondą pomiarową DIATRON2200 mogą być używane do wyświetlania wyników. Multiplane BMD DIATRON MultiFire można zintegrować z siecią DIAWIRELESS. Urządzenia takie jak DIATRON6060-µNetwork umożliwia prowadzenie oceny statystycznej, integrację z siecią, sterowanie maszyną i wiele więcej.Ustawienie zerowe powinno być wykonane przy użyciu wzornika ustawień, np. pierścień wzorcowe zgodnie ze specyfikacją DIN 2250-C.

Szybka konserwacja i naprawa dostępna jest w firmie Diatest. Klient otrzymuje głowicę sprawną mechanicznie i przetestowaną metrologicznie. Często nie ma potrzeby kupowania nowych głowic. BMD można stosować przez wiele lat. Szeroki zakres zastosowań i łatwa obsługa w połączeniu z najwyższą precyzją i solidną konstrukcją świadczą o ekonomicznej wydajności systemu BMD. Specjalne rozwiązania na życzenie.

Nowo opracowany DIATEST BMD XQ zmniejsza odchylenie liniowości nawet o 50% w porównaniu z konwencjonalnymi standardowymi głowicami producentów z całego świata. Dzięki zwiększonej dokładności pomiaru możemy spokojnie zmierzyć się z tendencją do coraz mniejszych tolerancji. Szczególnie w połączeniu ze wskaźnikiem cyfrowym DIATRON1000 o rozdzielczości 0,1 μm można mieć pewność, że zmierzone wartości są absolutnie prawidłowe. Kompletny system pomiarowy można zlinearyzować zgodnie np. VDA tom 5 (Niemieckie Stowarzyszenie Przemysłu Motoryzacyjnego).

Cechy produktu:

  • pomiary statyczne i dynamiczne
  • wykrywanie odchyleń wymiarowych i wad kształtu

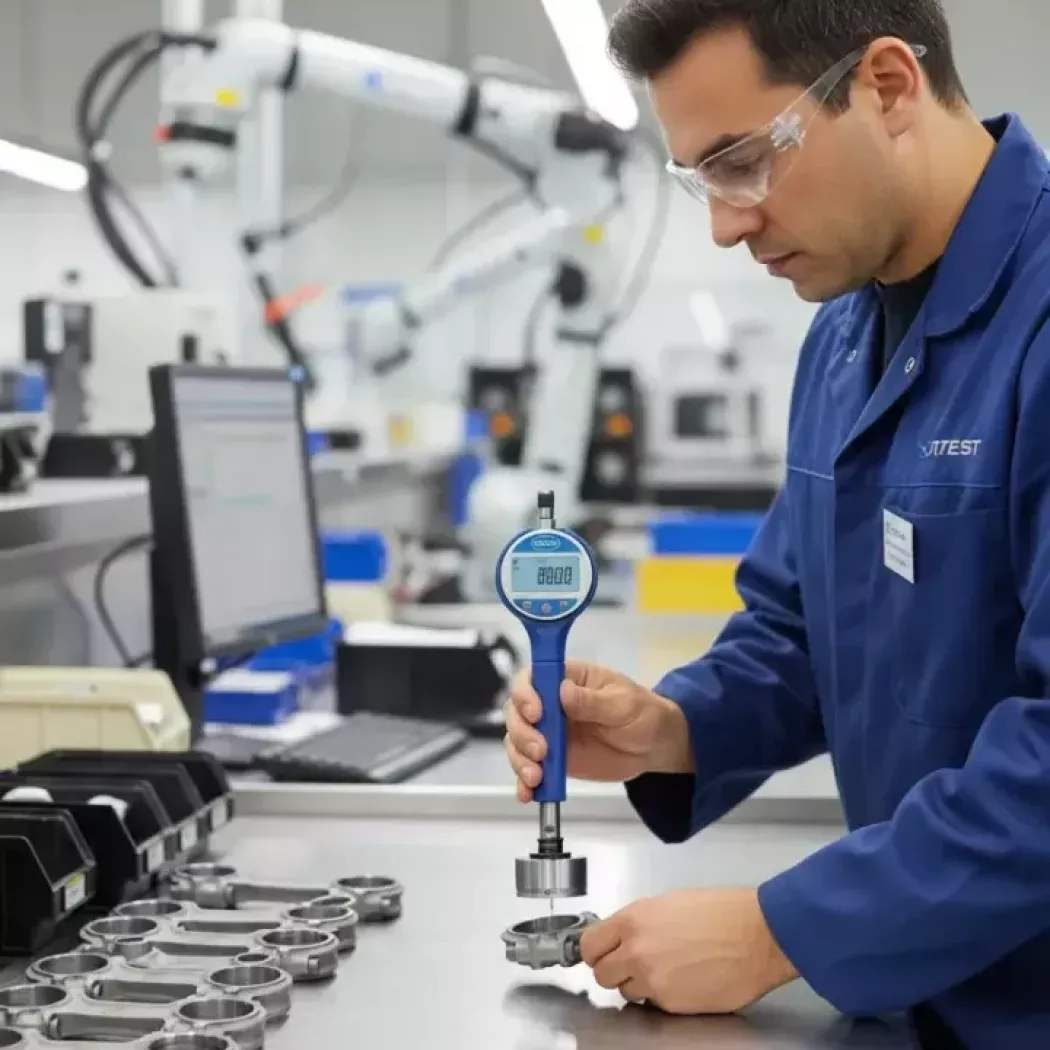

  • jako narzędzie ręczne pomiary średnicy w otworach bezpośrednio przy maszynie
  • montaż w urządzeniach pomiarowych i stanowiskach zrobotyzowanych
  • pomiar otworów standardowych i przelotowych: od 2,0 do 270 mm
  • pomiar otworów nieprzelotowych (płaskodennych): od 2,0 (T-BMD-FB) do 150 mm

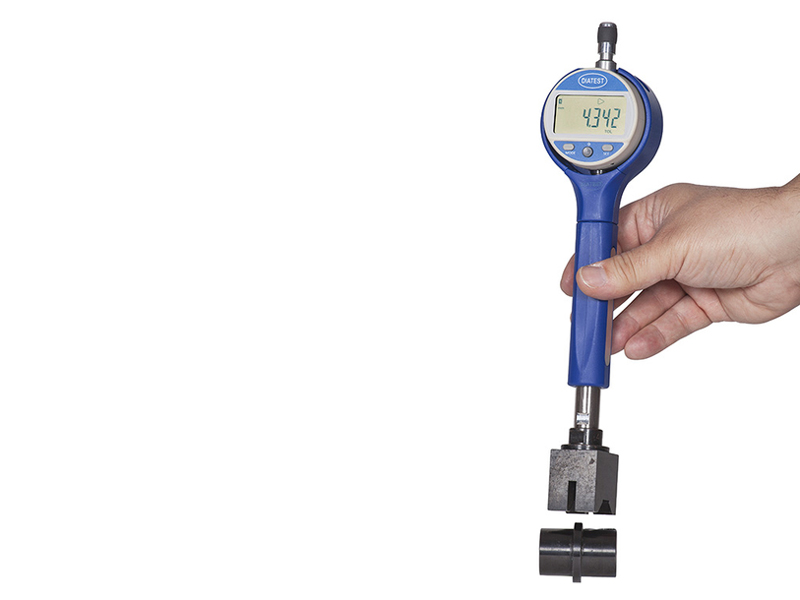

  • pomiar średnicy zewnętrznej: od 20 do 100 mm
  • manometry wielopłaszczyznowe: od 21 mm,
  • wewnętrzne wskaźniki przekładni: od średnicy cylindra 10 mm
  • pomiar trzypunktowy: od 8,0 do 100 mm
  • do bardzo małych średnic od 2,0 mm do 3,0 mm
  • pomiar odległości równoległych: od 1,0 (T-BMD-PA) do 30 mm

    punkty styku do pomiaru zależy od składu i konstrukcji przedmiotu obrabianego: węglik, twardy chrom, ceramiczny, rubin, plastikowy

    Akcesoria:

    • przedłużki
    • uchwyty kątowe
    • uchwyty pneumatyczne
    • zderzaki głębokościowe
    • pierścienie wzorcowe
