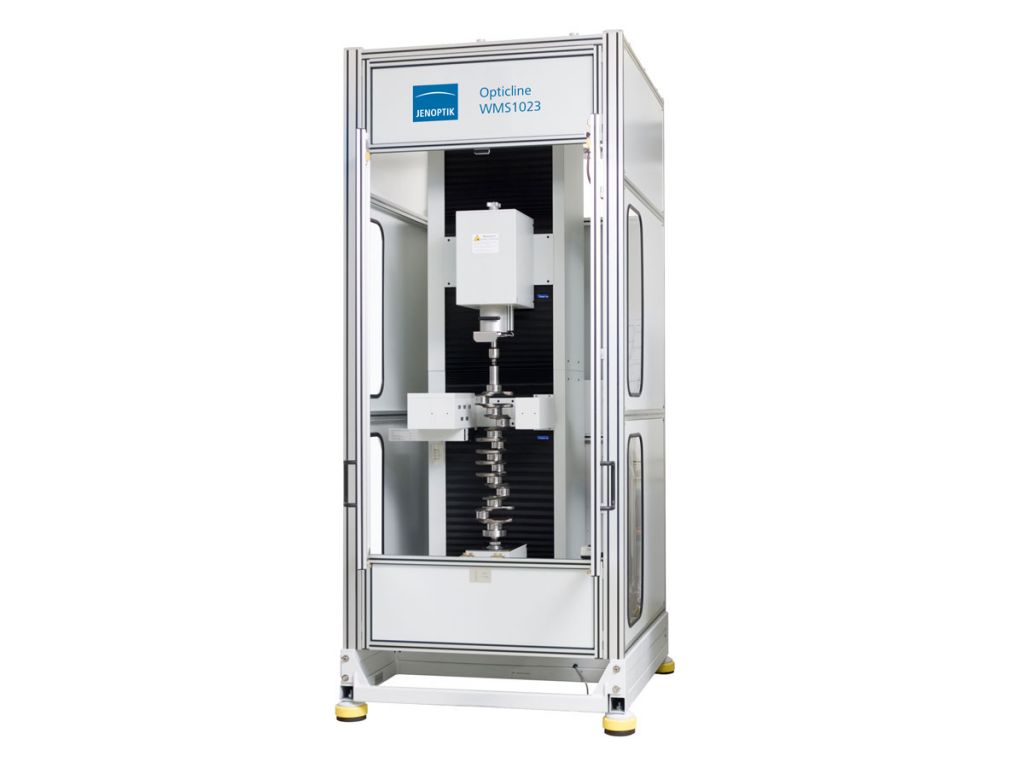

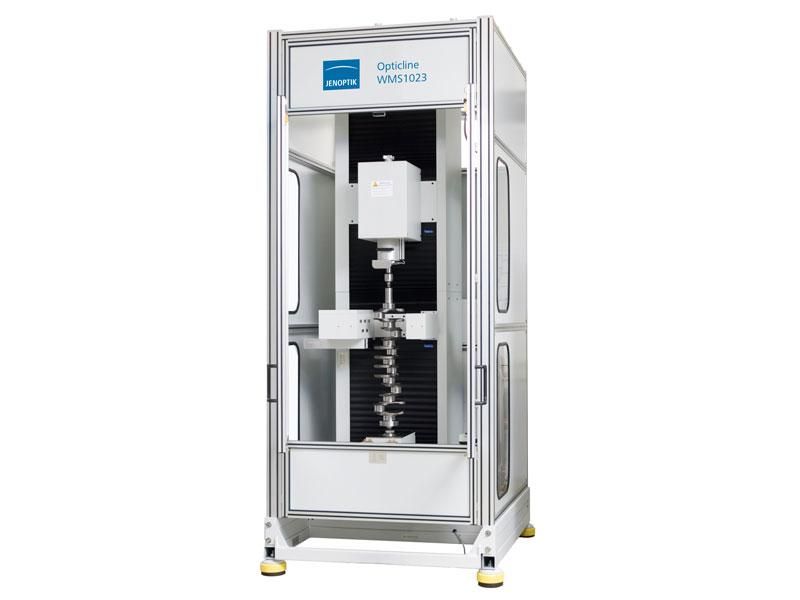

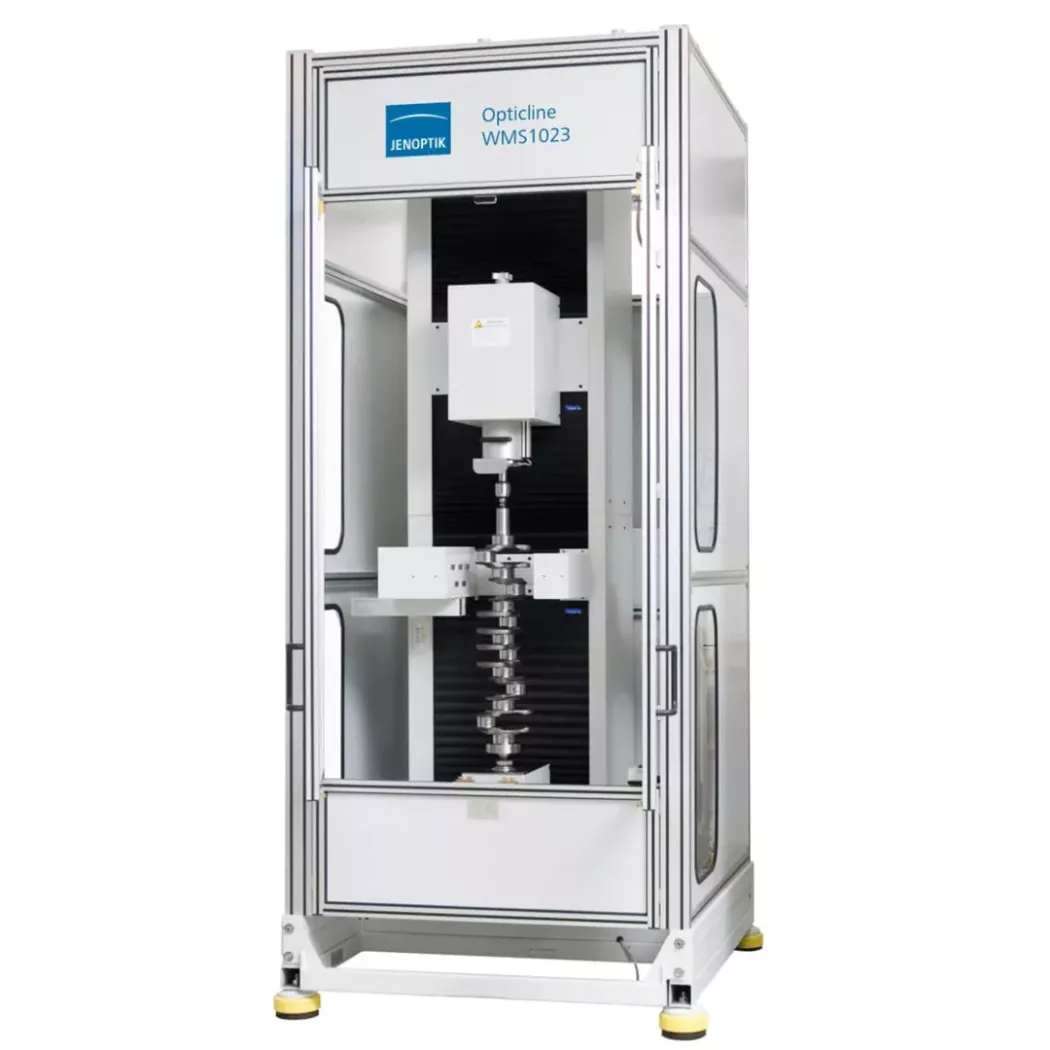

Skanery elementów obrotowych Opticline WMS

Producent: JENOPTIK

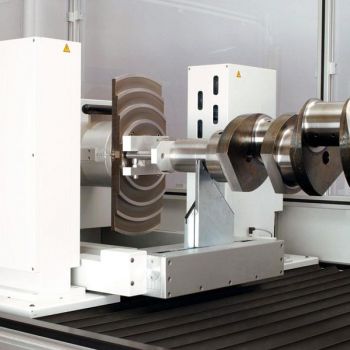

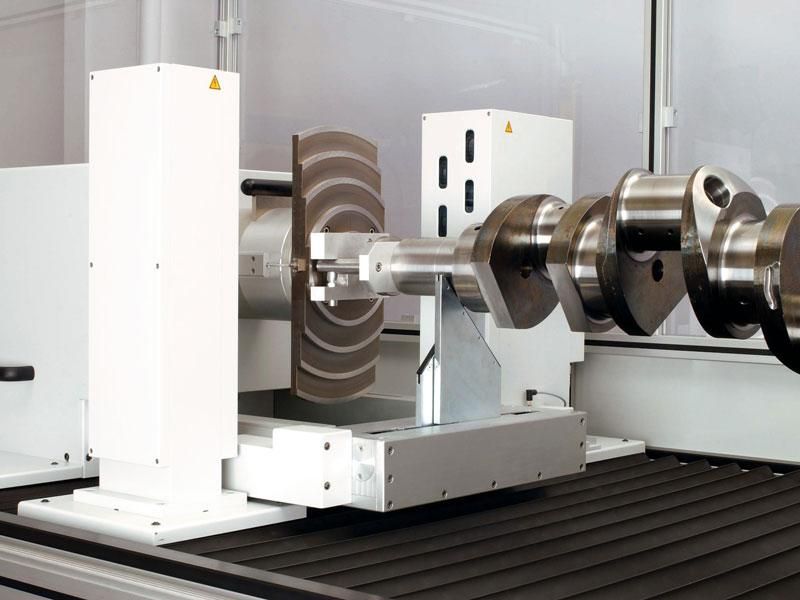

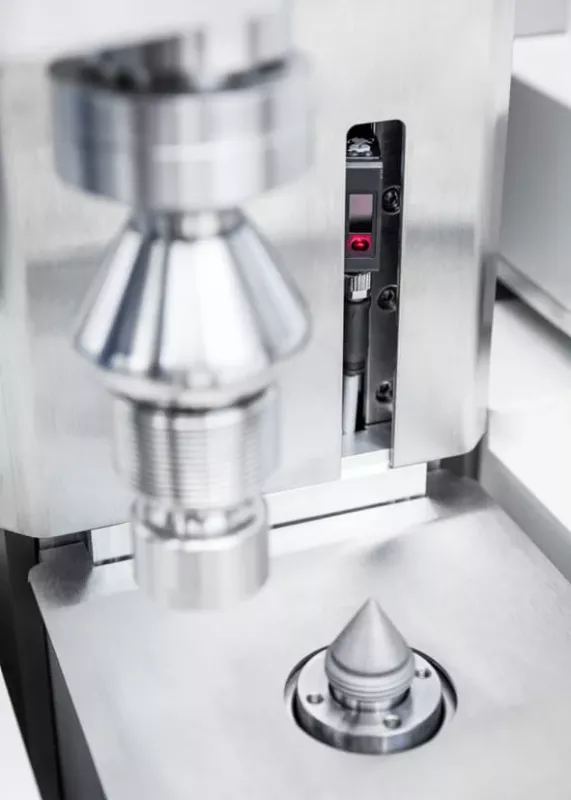

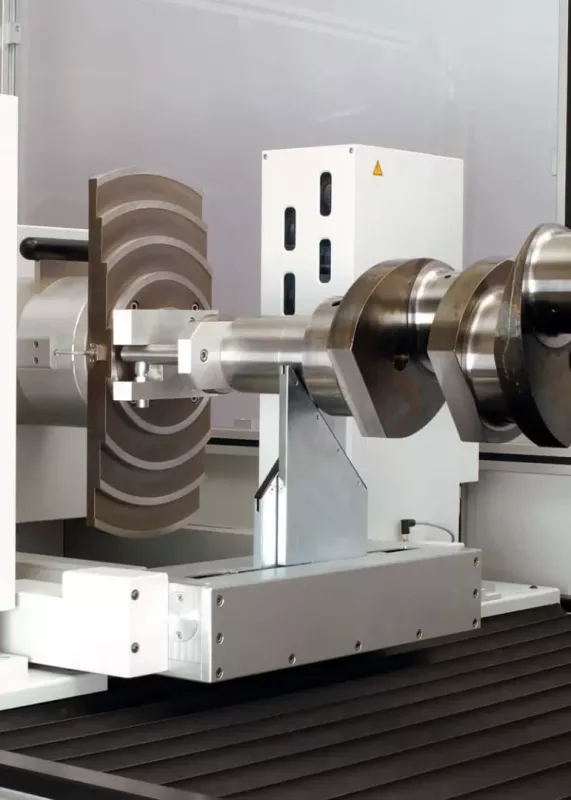

Optyczny, wysoce precyzyjny system do pomiaru wałów i elementów obrotowych złożony z kamer i źródeł światła poruszających się wzdłuż osi obrotu detalu. Błyskawiczne zbieranie konturu i obliczanie wielu cech pomiarowych. Wiarygodność pomiarów zapewnia autokontrola na wbudowanych wzorcach oraz kompensacja temperaturowa. Systemy pomiarowe WMS zaprojektowano z myślą o zastosowaniu w warunkach produkcyjnych oraz automatycznym załadunku dużych części o masie do 120 kg. W zależności od wymagań klienta oraz specyfiki pomiarów dostępne są wersje pionowe oraz poziome.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

precyzyjne-urzadzenie-do-pomiaru-walow-i-elementow-obrotowych-opticline
+ 03

Opis produktu

piktogram
Usługa pomiarowa
piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie w języku polskim
piktogram
Usługa wzorcowania

Optyczny, wysoce precyzyjny system do pomiaru wałów i elementów obrotowych złożony z kamer i źródeł światła poruszających się wzdłuż osi obrotu detalu. Błyskawiczne zbieranie konturu i obliczanie wielu cech pomiarowych. Wiarygodność pomiarów zapewnia autokontrola na wbudowanych wzorcach oraz kompensacja temperaturowa. Systemy pomiarowe WMS zaprojektowano z myślą o zastosowaniu w warunkach produkcyjnych oraz automatycznym załadunku dużych części o masie do 120 kg. W zależności od wymagań klienta oraz specyfiki pomiarów dostępne są wersje pionowe oraz poziome.

Cechy produktu:

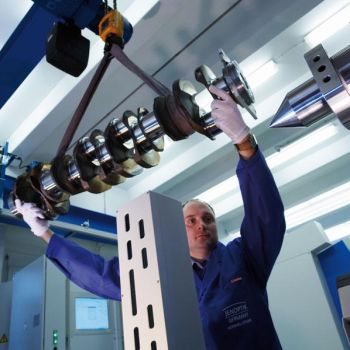

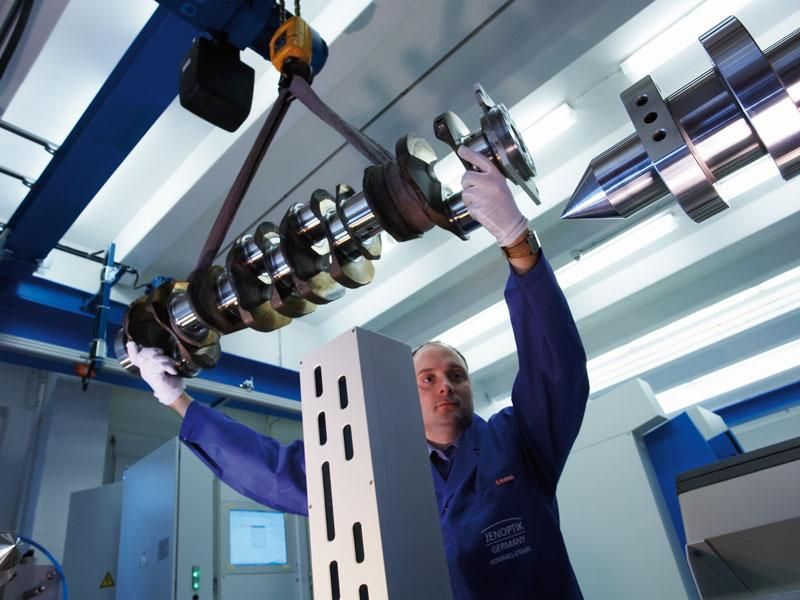

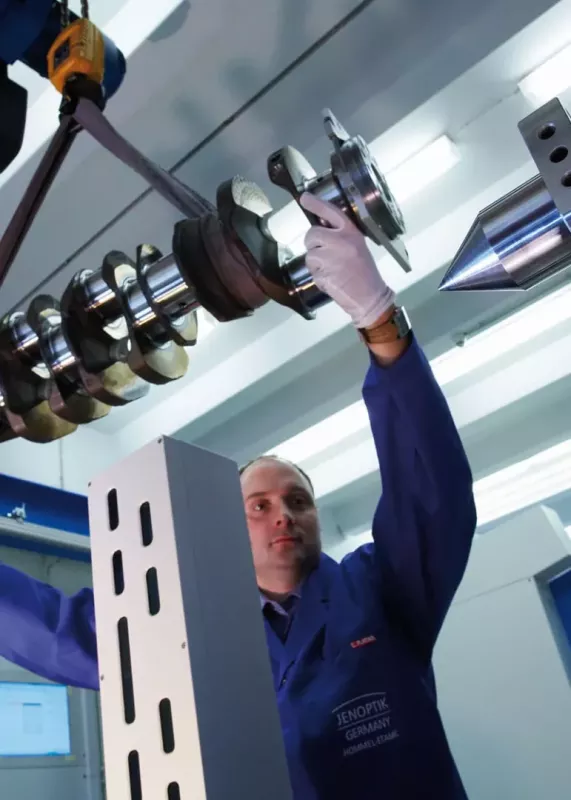

  • optyczny system pomiarowy Opticline WMS został zaprojektowany do obsługi ciężkich przedmiotów, o masie do 120 kg
  • najwyższa rozdzielczość oraz dokładność pomiarowa w całym zakresie, dzięki unikalnemu, kaskadowemu systemowi kamer dla przedmiotów o średnicach do 320 mm
  • konstrukcja pionowa ułatwia mocowanie części
  • pomiary w ciągu sekund, nawet w przypadku bardzo dużych przedmiotów
  • możliwość wykorzystania maszyny offline z ręcznym załadunkiem lub możliwość wykorzystania sterownika PLC i połączenia maszyny z zewnętrznym systemem załadowczym

Specyfikacja

Specyfikacja techniczna skanerów elementów obrotowych Opticline WMS
Model:
WMS1032
WMS1332
Zakres pomiarowy / średnica:

0,2-320 mm

0,2-320 mm

Zakres pomiarowy / długość:

1000 mm

1300 mm

Wielkość detalu / masa:

750 N

1200 N

Maksymalny dopuszczalny błąd pomiaru średnicy zgodnie z EN ISO 10360 /VDI/VDE 2617:

(2+D[mm] /100) µm

(2+D[mm] /100) µm

Maksymalny dopuszczalny błąd pomiaru długości zgodnie z EN ISO 10360 /VDI/VDE 2617:

(5+L[mm] /100) µm

(5+L[mm] /100) µm

Wymiary:

1500x1500x2900 mm

1500x1500x3200 mm

Masa:

3000 kg

3000 kg
