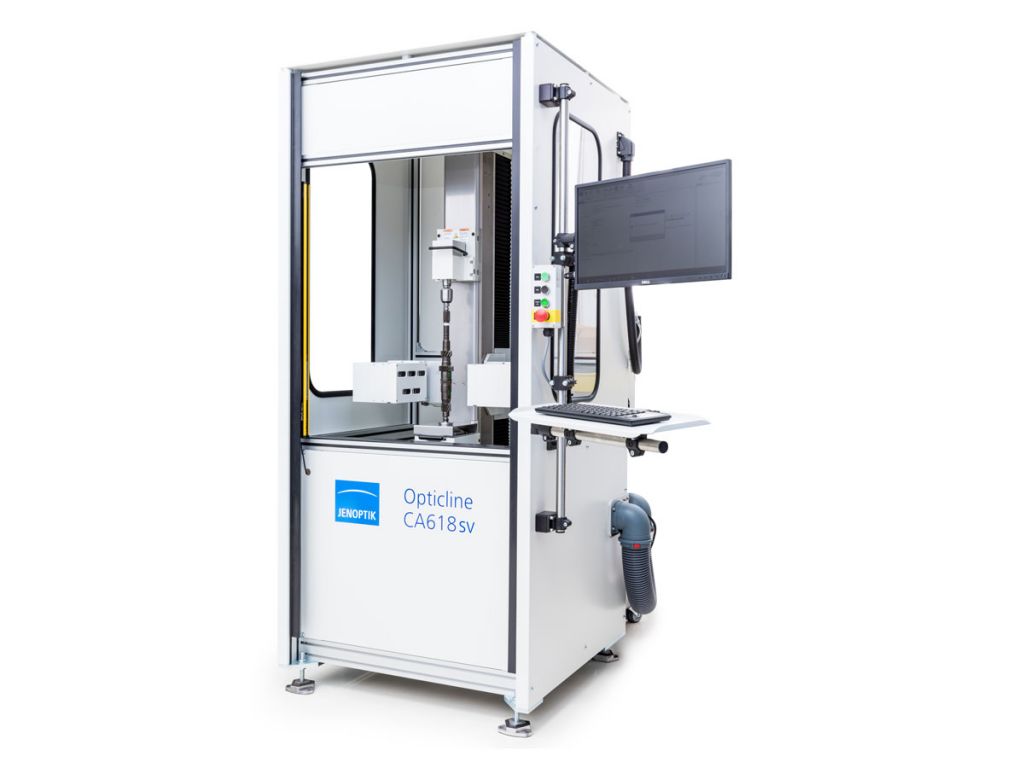

Skanery elementów obrotowych Opticline CA618sv

Producent: JENOPTIK
Optyczny, wysoce precyzyjny system do pomiaru wałów i elementów obrotowych złożony z kamer i źródeł światła poruszających się wzdłuż osi obrotu detalu. Błyskawiczne zbieranie konturu i obliczanie wielu cech pomiarowych. Wiarygodność pomiarów zapewnia autokontrola na wbudowanych wzorcach oraz kompensacja temperaturowa.Urządzenie CA618sv zaprojektowano dla klientów produkujących części o dużych średnicach (do 180 mm), których proces produkcyjny nie wymaga automatyzacji pomiarów. Dzięki eliminacji podzespołów odpowiadających za automatyzację udało się znacząco zmniejszyć cenę urządzenia.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

skanery-elementow-obrotowych-opticline-ca618
+ 03

Opis produktu

piktogram
Usługa pomiarowa
piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie w języku polskim
piktogram
Usługa wzorcowania

Optyczny, wysoce precyzyjny system do pomiaru wałów i elementów obrotowych złożony z kamer i źródeł światła poruszających się wzdłuż osi obrotu detalu. Błyskawiczne zbieranie konturu i obliczanie wielu cech pomiarowych. Wiarygodność pomiarów zapewnia autokontrola na wbudowanych wzorcach oraz kompensacja temperaturowa.Urządzenie CA618sv zaprojektowano dla klientów produkujących części o dużych średnicach (do 180 mm), których proces produkcyjny nie wymaga automatyzacji pomiarów. Dzięki eliminacji podzespołów odpowiadających za automatyzację udało się znacząco zmniejszyć cenę urządzenia.

Cechy produktu:

  • posiada dokładnie takie same możliwości pomiarowe jak CA618, ale nie jest dedykowany do integracji z linią produkcyjną
  • dzięki eliminacji sterownika PLC oraz automatycznego konika udało się zoptymalizować cenę maszyny

Specyfikacja

Specyfikacja techniczna skanerów elementów obrotowych Opticline CA618sv
Model:
CA618sv
Zakres pomiarowy / średnica:

0,2-180 mm

Zakres pomiarowy / długość:

600 mm

Wielkość detalu / masa:

200 N

Maksymalny dopuszczalny błąd pomiaru średnicy zgodnie z EN ISO 10360 /VDI/VDE 2617:

(1,7+D[mm] /100) µm

Maksymalny dopuszczalny błąd pomiaru długości zgodnie z EN ISO 10360 /VDI/VDE 2617:

(4,6+L[mm] /100) µm

Wymiary:

1900x1600x2350 mm łącznie ze sterowaniem

Masa:

560-640 kg
