Skanery elementów obrotowych Opticline C200, C300, C600, C900, C1200

Bestseller

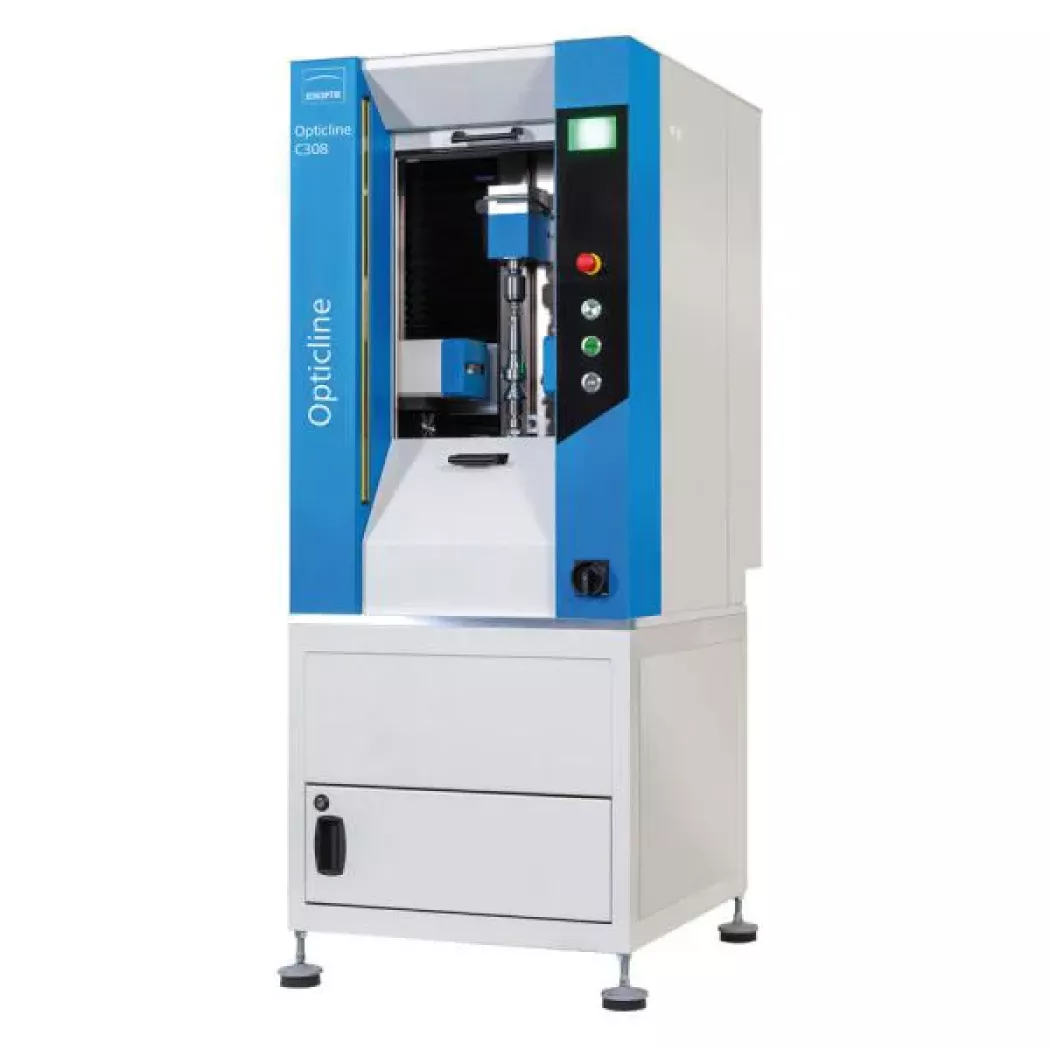

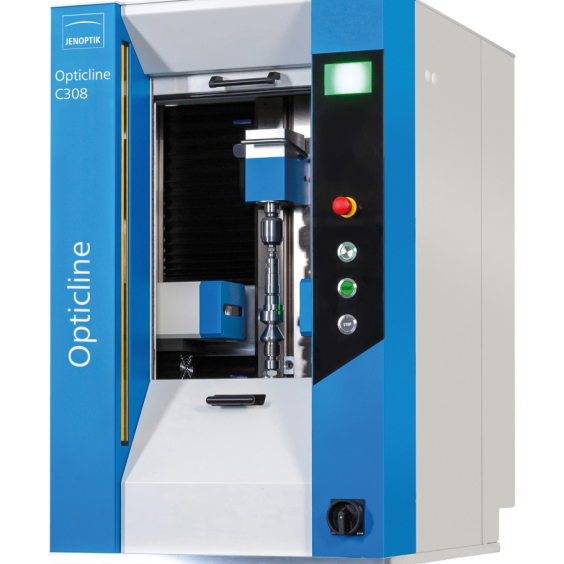

Skanery elementów obrotowych Opticline C200, C300, C600, C900, C1200

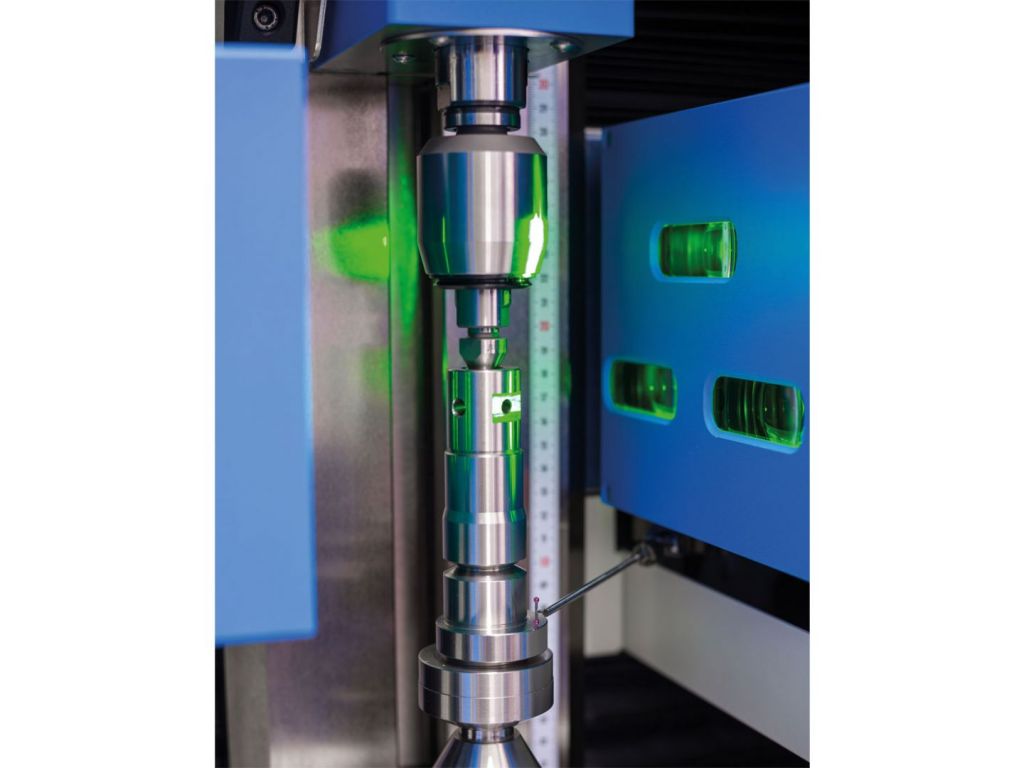

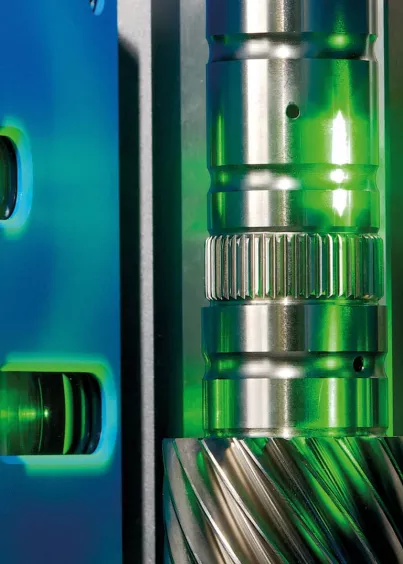

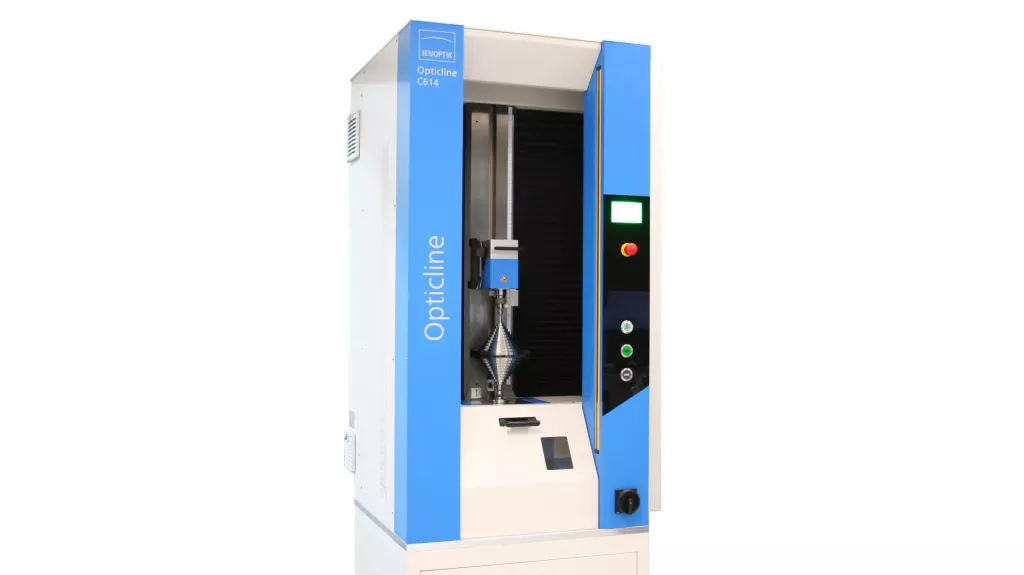

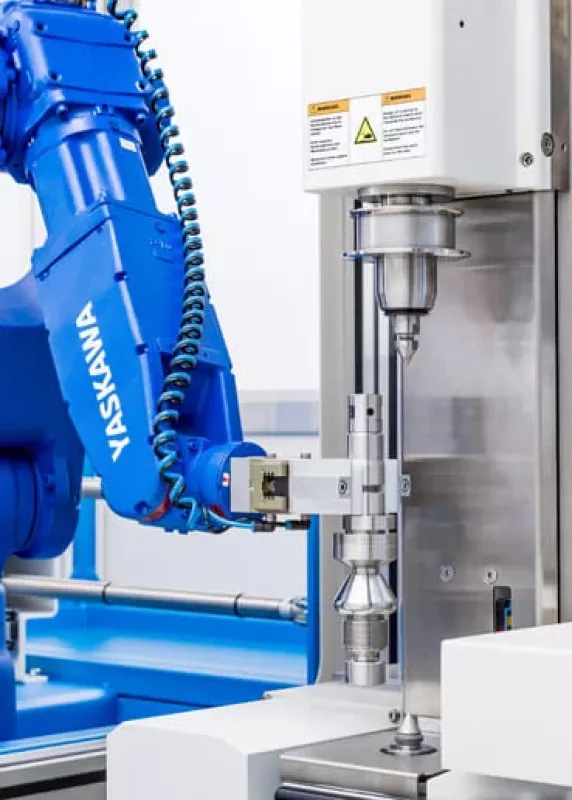

Optyczny, wysoce precyzyjny system do pomiaru wałów i elementów obrotowych złożony z kamer i źródeł światła poruszających się wzdłuż osi obrotu detalu. Błyskawiczne zbieranie konturu i obliczanie wielu cech pomiarowych. Wiarygodność pomiarów zapewnia autokontrola na wbudowanych wzorcach oraz kompensacja temperaturowa. Seria C obejmuje szeroką gamę samodzielnych stanowisk pomiarowych, które przystosowane są do pracy zarówno w warunkach laboratoryjnych, jak i produkcyjnych. Specyfikacja techniczna urządzeń daje możliwość pomiaru części nawet po procesie szlifowania. Zakres pomiarowy obejmuje części o długościach do 1200 mm oraz średnicach do 140 mm.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

+ 05

Opis produktu

Usługa pomiarowa
Serwis gwarancyjny i pogwarancyjny
Profesjonalne doradztwo
Szkolenie produktowe
Szybkie ofertowanie
Oprogramowanie w języku polskim
Usługa wzorcowania
Prezentacja w ITA
Prezentacja zdalna

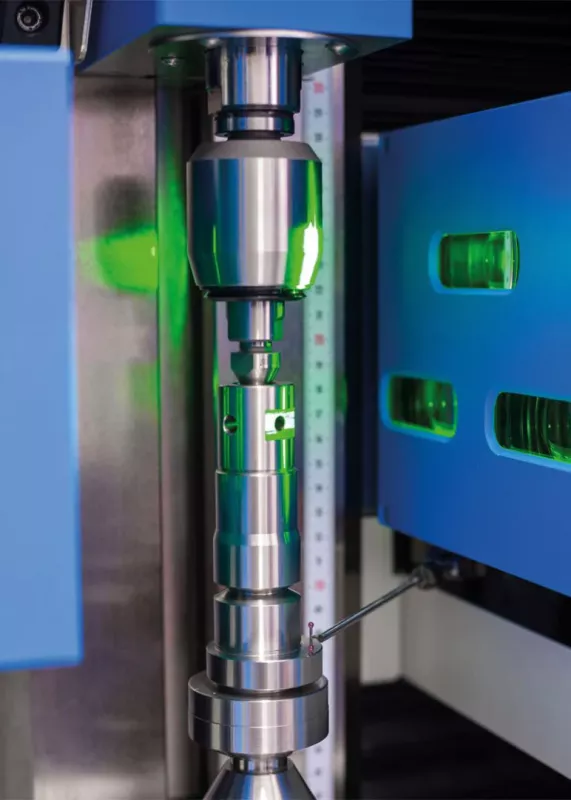

Optyczny, wysoce precyzyjny system do pomiaru wałów i elementów obrotowych złożony z kamer i źródeł światła poruszających się wzdłuż osi obrotu detalu. Błyskawiczne zbieranie konturu i obliczanie wielu cech pomiarowych. Wiarygodność pomiarów zapewnia autokontrola na wbudowanych wzorcach oraz kompensacja temperaturowa. Seria C obejmuje szeroką gamę samodzielnych stanowisk pomiarowych, które przystosowane są do pracy zarówno w warunkach laboratoryjnych, jak i produkcyjnych. Specyfikacja techniczna urządzeń daje możliwość pomiaru części nawet po procesie szlifowania. Zakres pomiarowy obejmuje części o długościach do 1200 mm oraz średnicach do 140 mm.

Cechy produktu:

  • pomiar optyczny (bezstykowy)

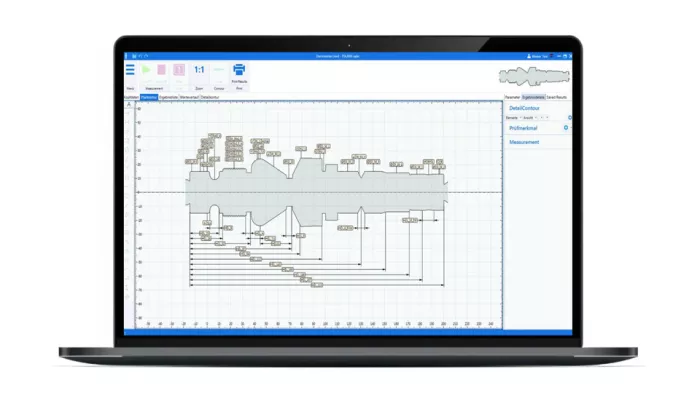

  • duża szybkość wykonywania pomiaru oraz prosta obsługa przy pomocy przyjaznego oprogramowania TOLARIS optic
  • przystosowany do pracy w warunkach produkcyjnych oraz laboratoryjnych
  • pomiar części o średnicy do 140 mm oraz długości do 1200 mm
  • powtarzalność pomiaru średnicy na poziomie 0,3 µm, długości 1,2 µm

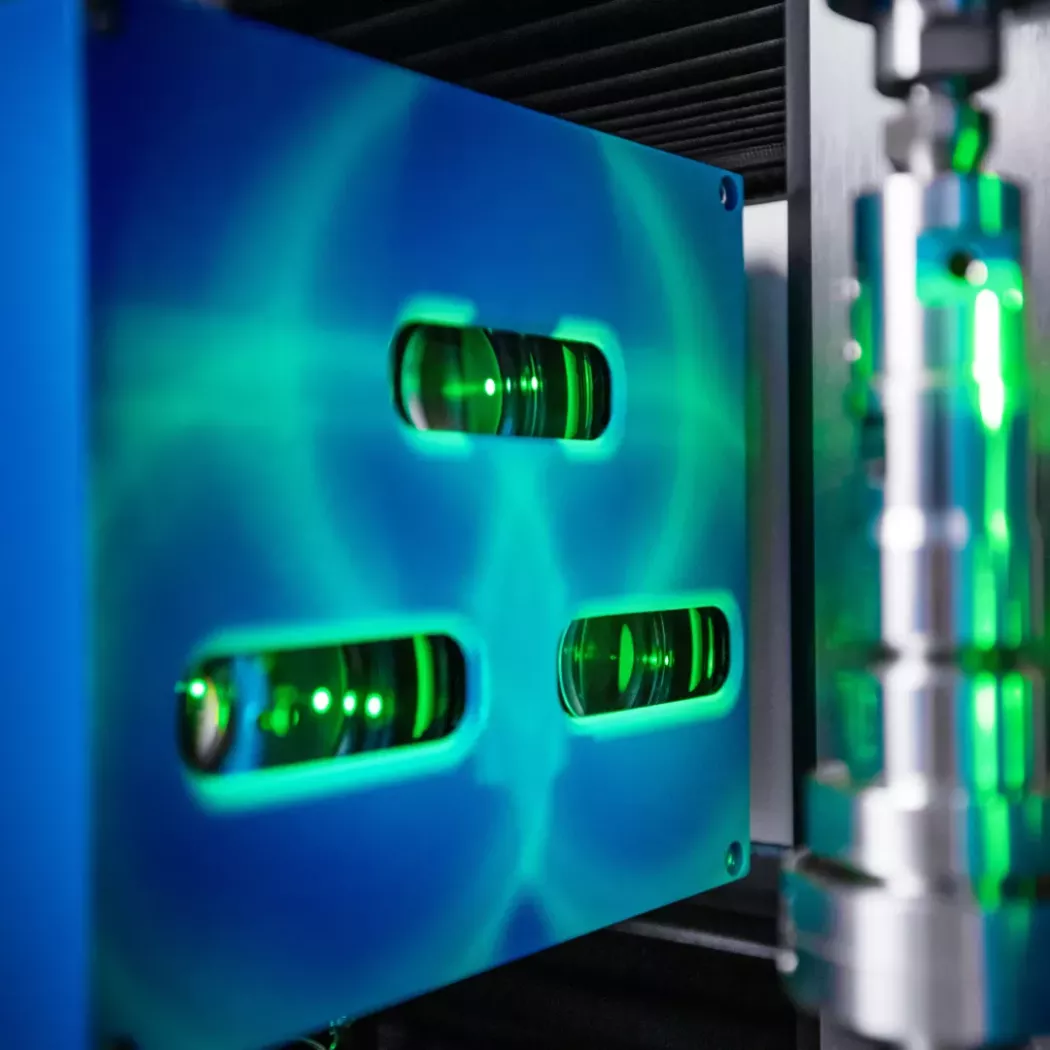

  • kamery o rozdzielczości 0,1 µm
  • pomiar cech geometrycznych m.in. długości, średnic, kątów, promieni
  • wyznaczanie odchyłek kształtu i położenia m.in. okrągłość, walcowość, bicie, prostoliniowości, równoległość
  • pomiary gwintów: średnice - podziałowa, rdzenia, zewnętrzna: skok, kąty, itd.
  • pomiar odchyłki od profilu nominalnego
  • zintegrowany mechanizm blokujący dla powtarzalnego i dokładnego pozycjonowania, a więc szybszego przezbrajania i poprawy stabilności pomiaru
  • wyświetlacz wskazujący aktualny stan maszyny widoczny z dużej odległości dla optymalizacji czasu reakcji operatora
  • kurtyna świetlna zapewniająca bezpieczeństwo pracy operatora
  • zintegrowane moduły stałej kontroli pracy urządzenia

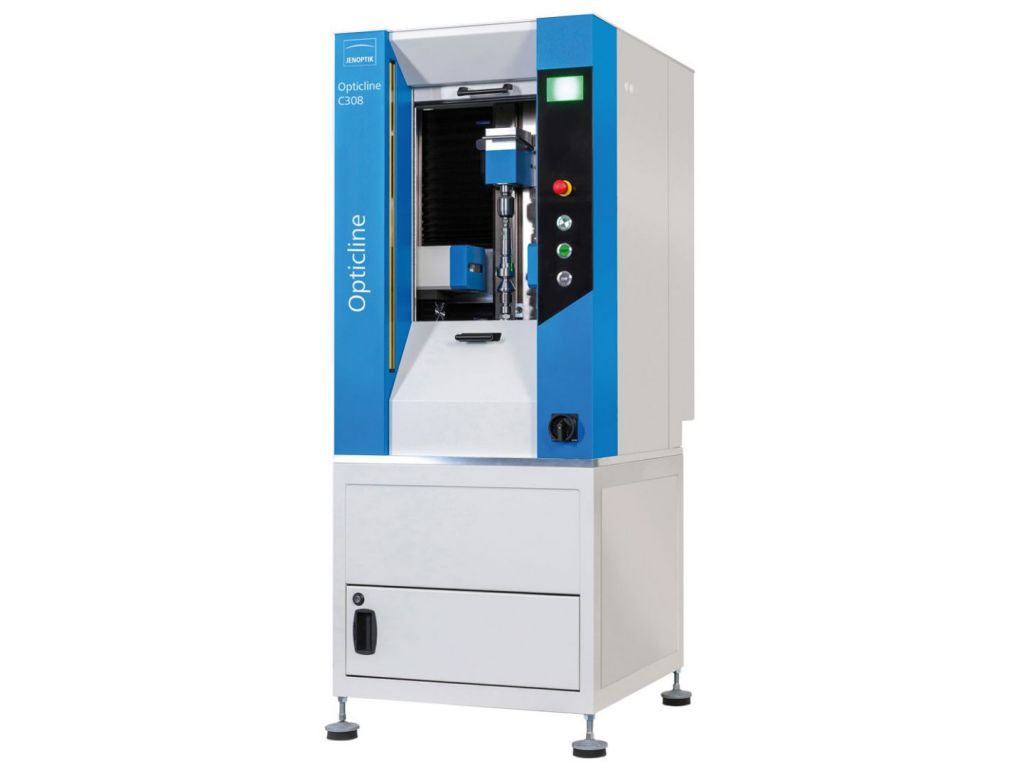

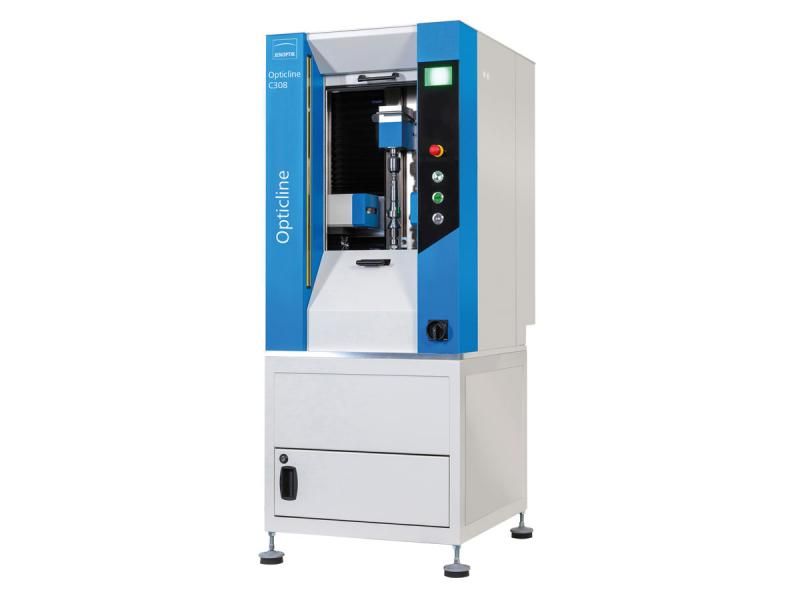

  • opcjonalna szafka i uchwyty peryferii – poprawa ergonomiczności stanowiska pomiarowego

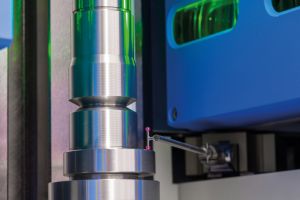

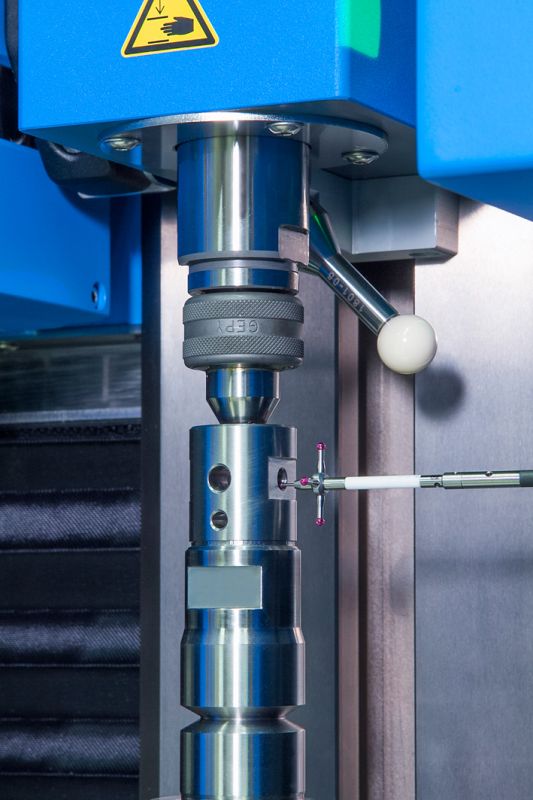

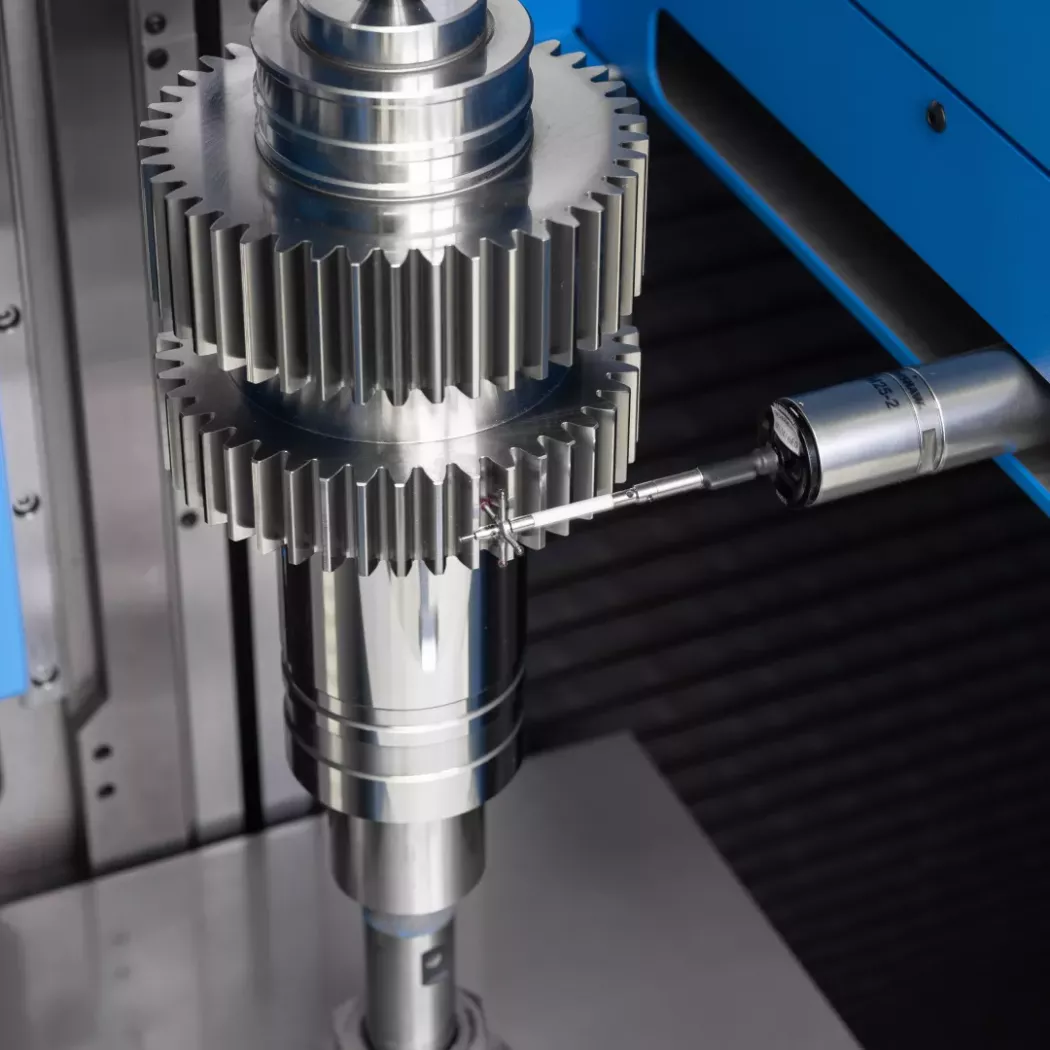

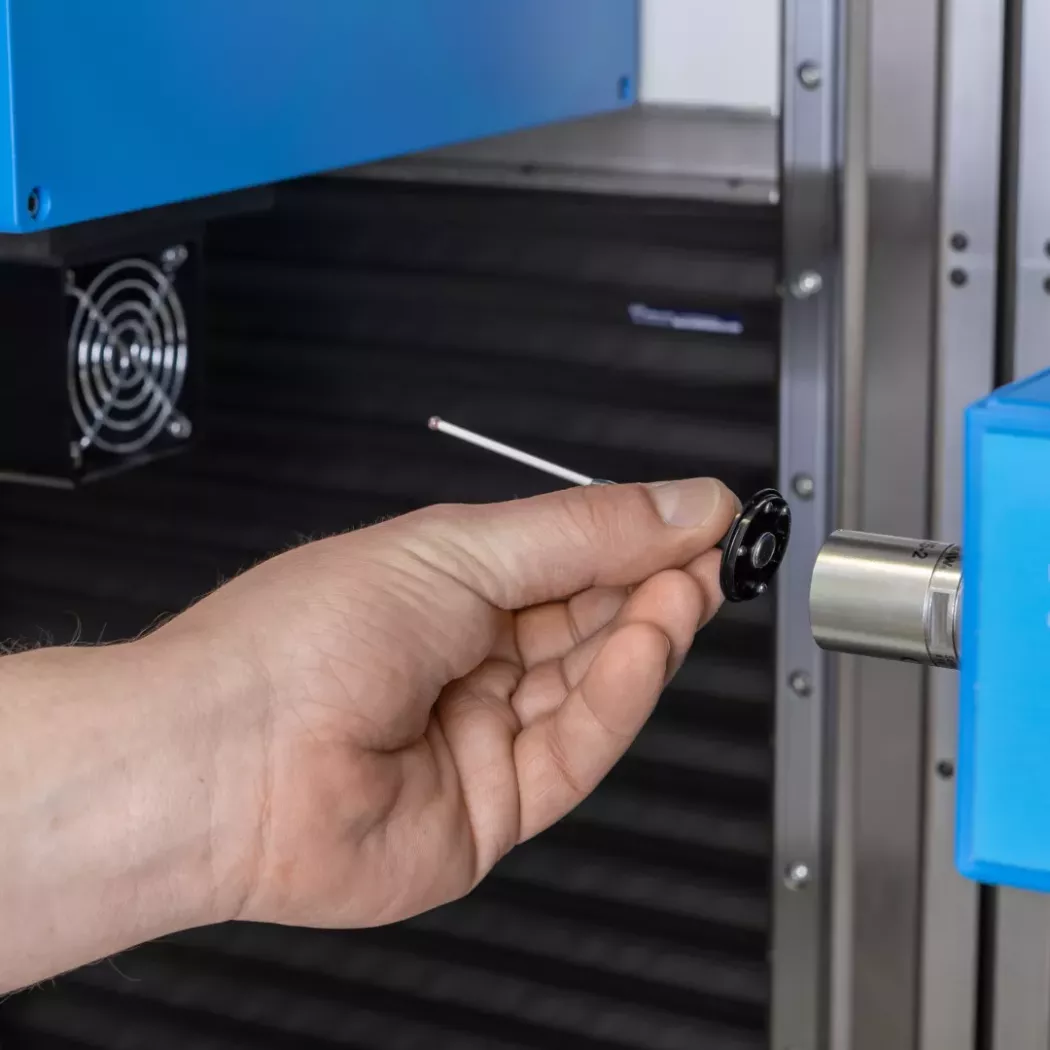

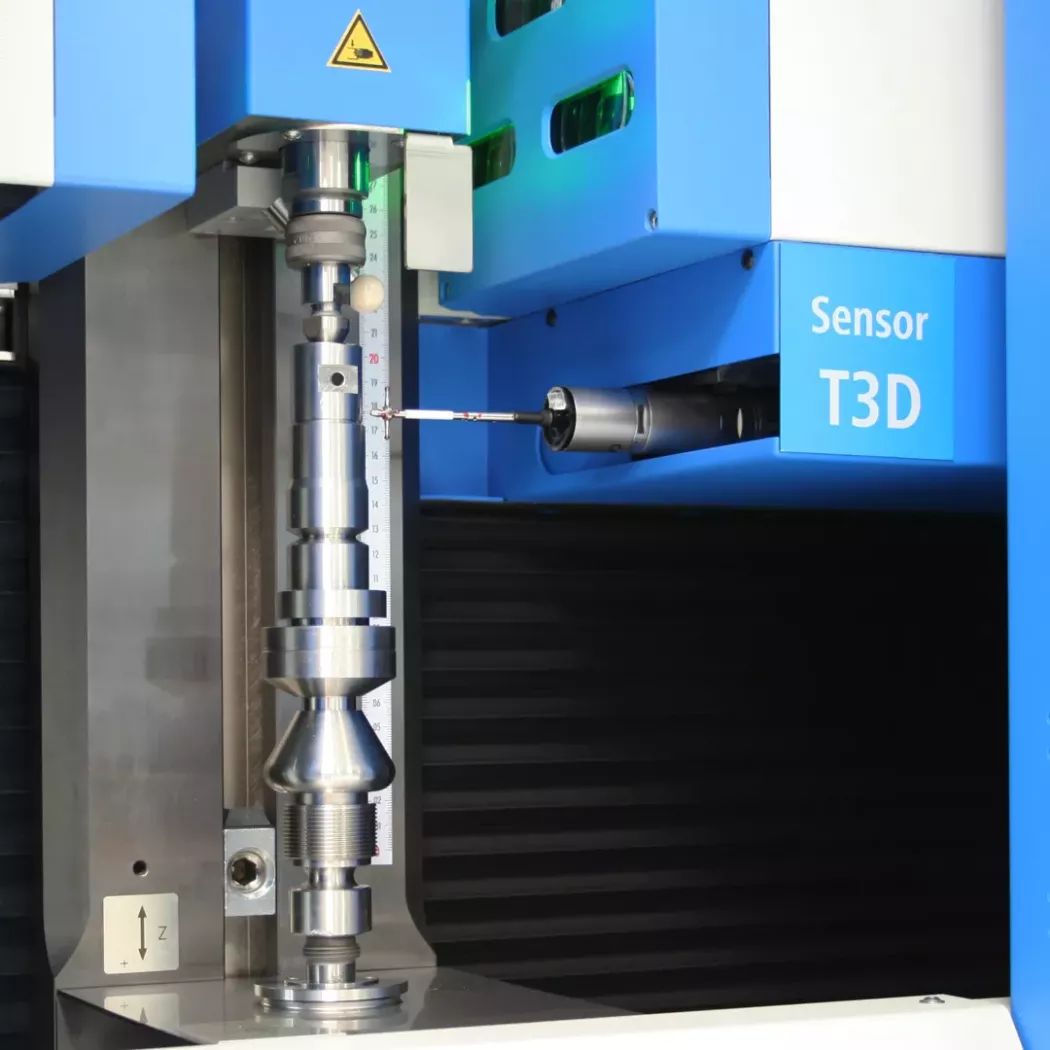

  • opcjonalne głowice stykowe TSP oraz T3D do pomiaru cech niewidocznych w pomiarze optycznym



Specyfikacja

Specyfikacja techniczna skanerów elementów obrotowych Opticline C200, C300
Model:

C203

C305

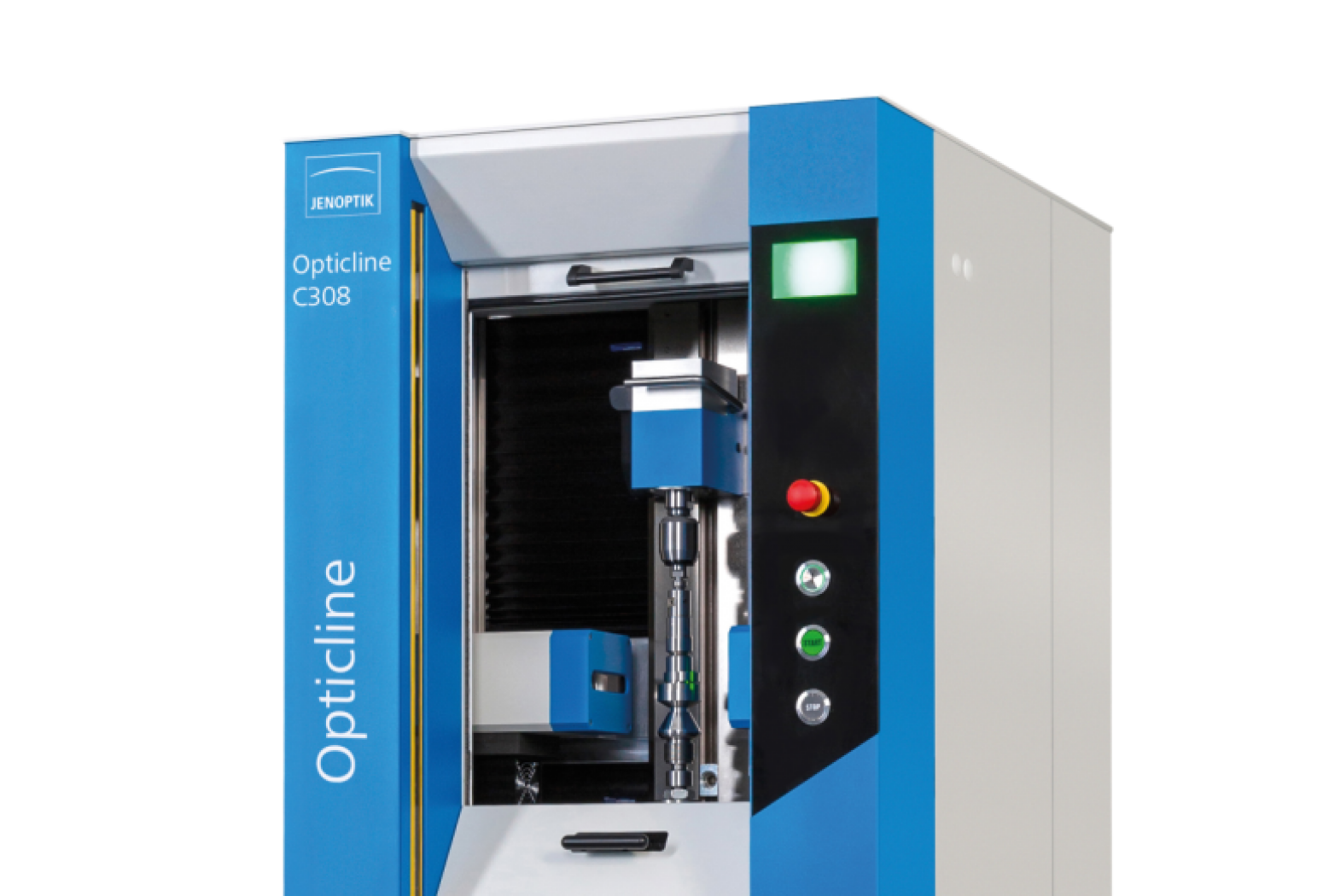

C308

C314

Zakres pomiarowy / średnica:

0,2-30 mm

0,2-50 mm

0,2-80 mm

0,2-140 mm

Zakres pomiarowy / długość:

250 mm

300 mm

300 m

300 mm

Wielkość detalu / masa:

50 N

200 N

200 N

200 N

Maksymalny dopuszczalny błąd pomiaru średnicy zgodnie z EN ISO 10360 /VDI/VDE 2617:

(1,0+D[mm] /200) μm

(1,0+D[mm] /200) μm

(1,0+D[mm] /200) μm

(1,0+D[mm] /200) μm

Maksymalny dopuszczalny błąd pomiaru długości zgodnie z EN ISO 10360 /VDI/VDE 2617:

(2,6+L[mm] /200) μm

(2,6+L[mm] /200) μm

(2,6+L[mm] /200) μm

(2,6+L[mm] /200) μm

Wymiary:

700x840x1055 mm

700x840x1055 mm

700x840x1055 mm

700x840x1055 mm

Masa:

250-290 kg

250-290 kg

250-290 kg

250-290 kg

Opcjonalnie:

końcówka stykowa

końcówka stykowa

końcówka stykowa

końcówka stykowa

Specyfikacja techniczna skanerów elementów obrotowych Opticline C600
Model:

C605

C608

C614

Zakres pomiarowy / średnica:

0.2–50 mm

0.2–80 mm

0.2–140 mm

Zakres pomiarowy / długość:

600 mm

600 mm

600 mm

Wielkość detalu / masa:

200 N

200 N

200 N

Maksymalny dopuszczalny błąd pomiaru średnicy zgodnie z EN ISO 10360 /VDI/VDE 2617:

(1,0+D[mm] /200) μm

(1,0+D[mm] /200) μm

(1,0+D[mm] /200) μm

Maksymalny dopuszczalny błąd pomiaru długości zgodnie z EN ISO 10360 /VDI/VDE 2617:

(2,6+L[mm] /200) μm

(2,6+L[mm] /200) μm

(2,6+L[mm] /200) μm

Wymiary:

700x840x1355 mm

700x840x1355 mm

700x840x1355 mm

Masa:

300-340 kg

300-340 kg

300-340 kg

Opcjonalnie:

końcówka stykowa

końcówka stykowa

końcówka stykowa

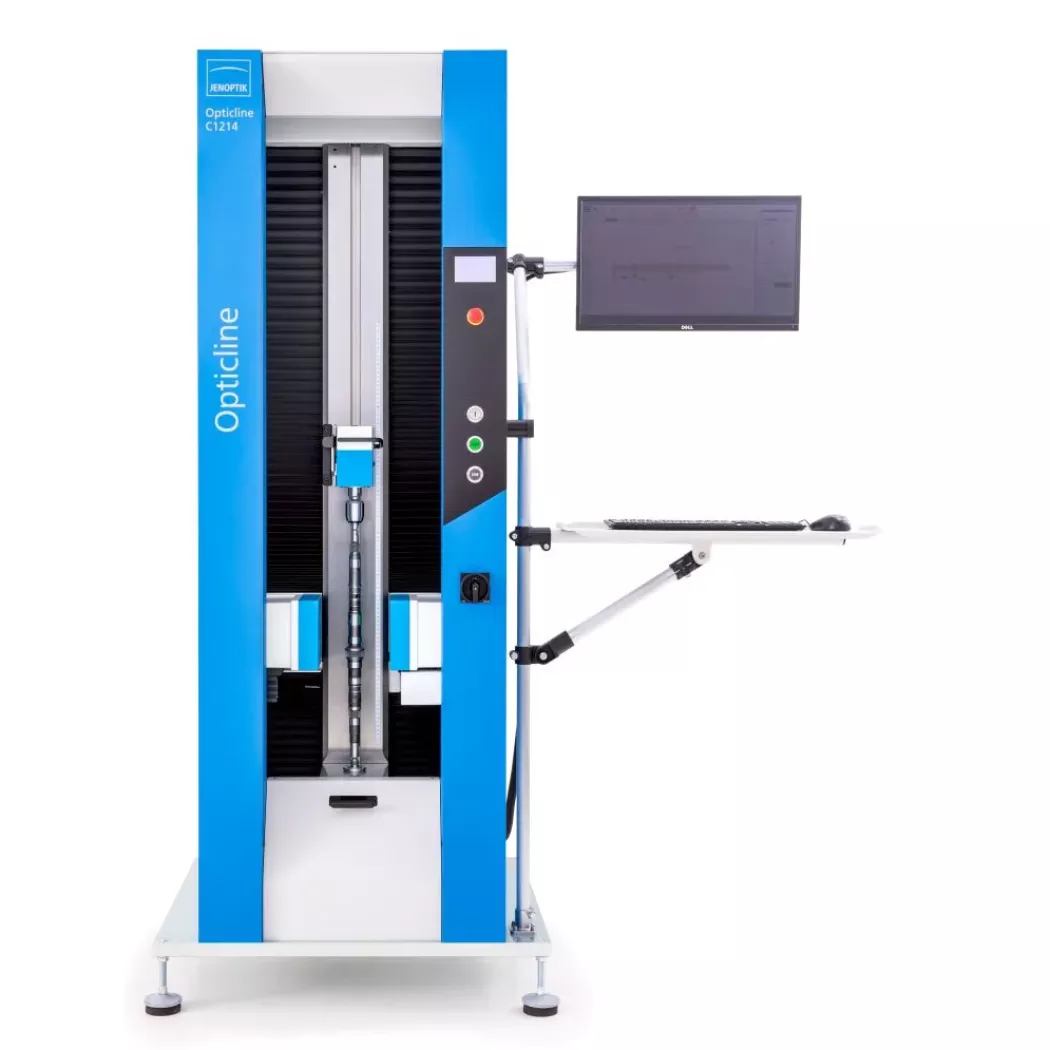

Specyfikacja techniczna skanerów elementów obrotowych Opticline C900
Model:

C908

C914

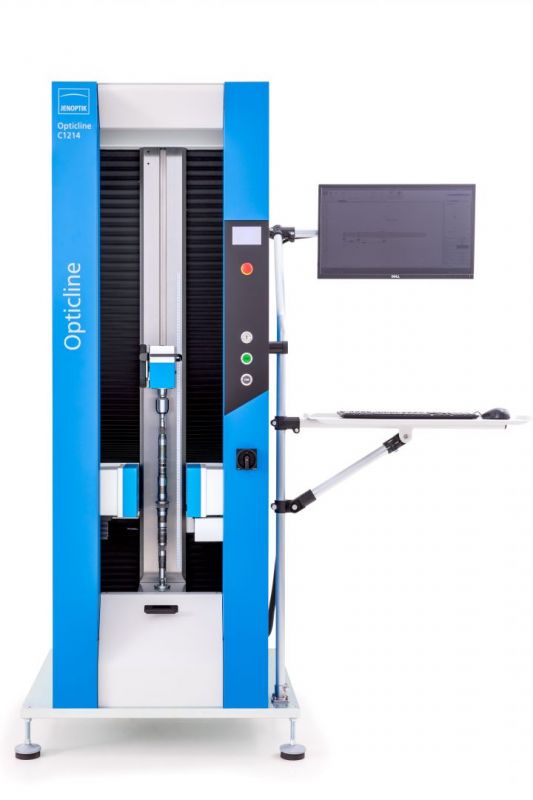

C1214

Zakres pomiarowy / średnica:

0,2-80 mm

0,2-140 mm

0,2-140 mm

Zakres pomiarowy / długość:

900 mm

900 mm

1200 mm

Wielkość detalu / masa:

200 N

200 N

200 N

Maksymalny dopuszczalny błąd pomiaru średnicy zgodnie z EN ISO 10360 /VDI/VDE 2617:

(1,0+D[mm] /200) µm

(1,0+D[mm] /200) µm

(1,0+D[mm] /200) µm

Maksymalny dopuszczalny błąd pomiaru długości zgodnie z EN ISO 10360 /VDI/VDE 2617:

(2,6+L[mm] /200) µm

(2,6+L[mm] /200) µm

(2,6+L[mm] /200) µm

Wymiary:

700x840x1655 mm

700x840x1655 mm

834x840x2070 mm

Masa:

320-360 kg

320-360 kg

500 kg

Opcjonalnie:

końcówka stykowa

końcówka stykowa

końcówka stykowa
