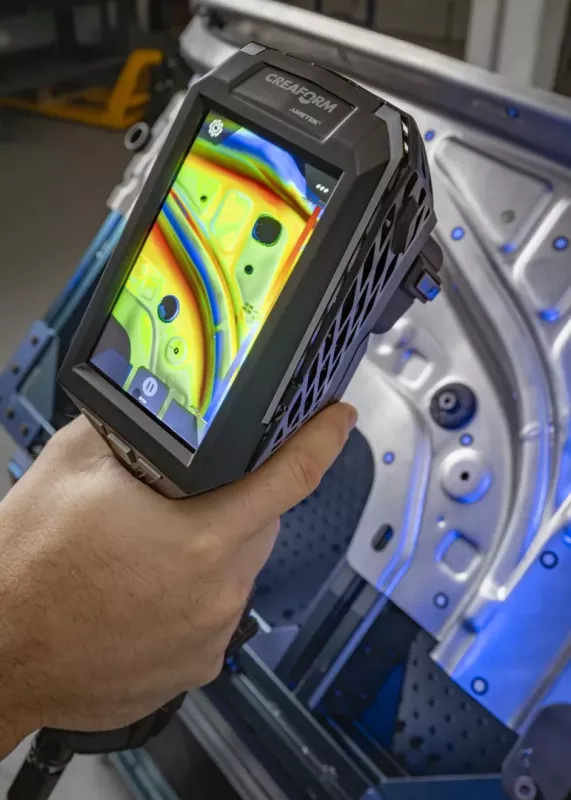

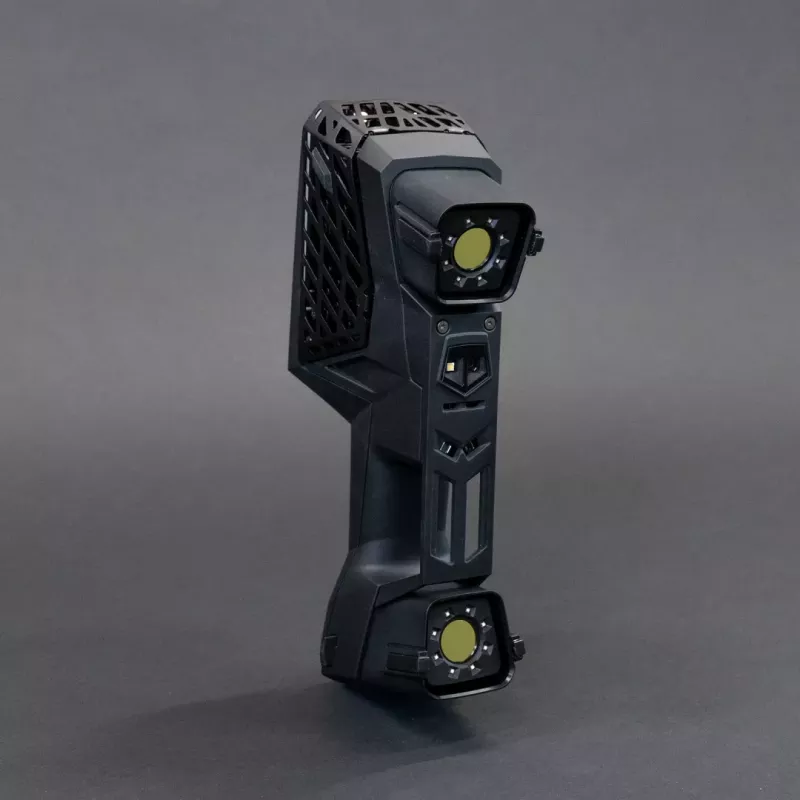

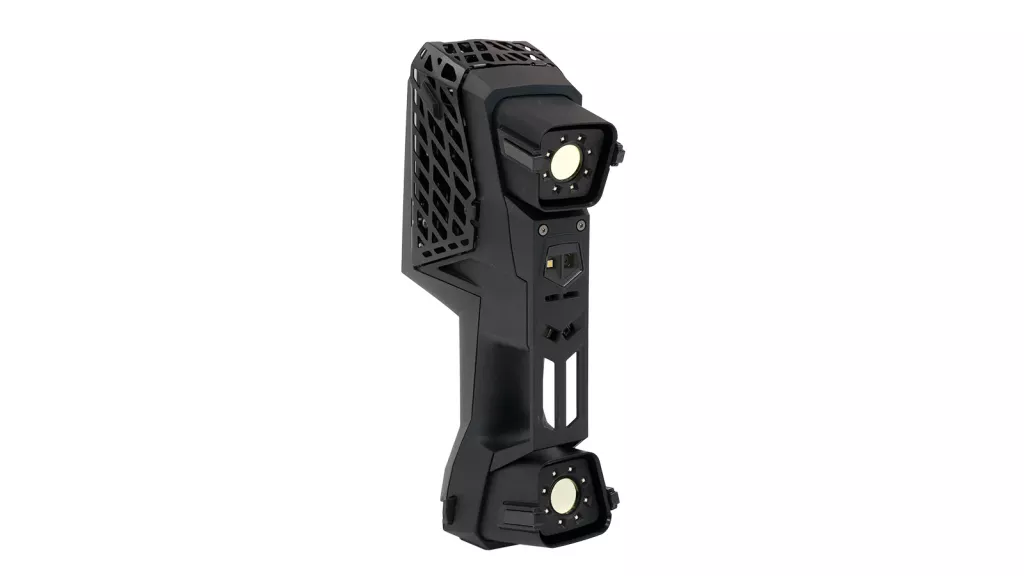

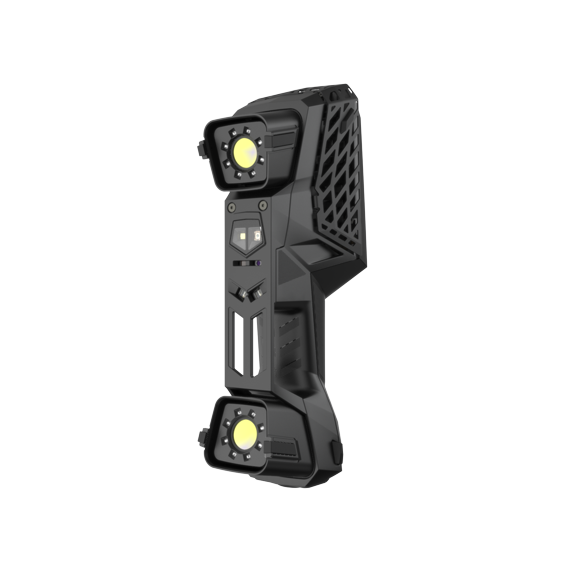

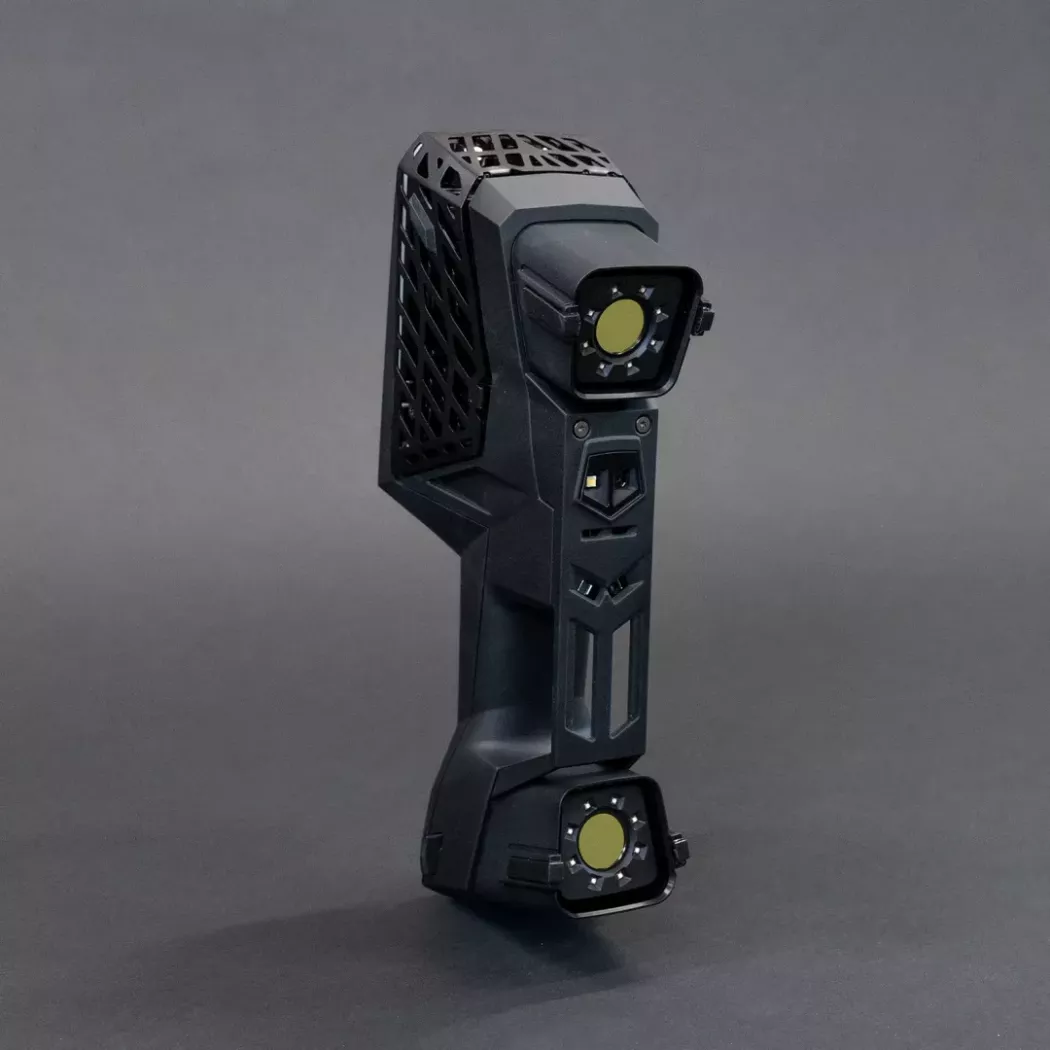

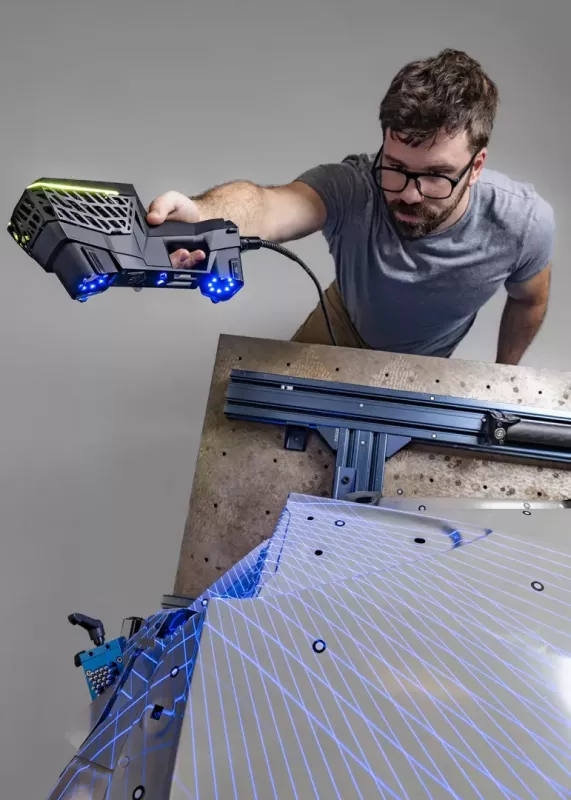

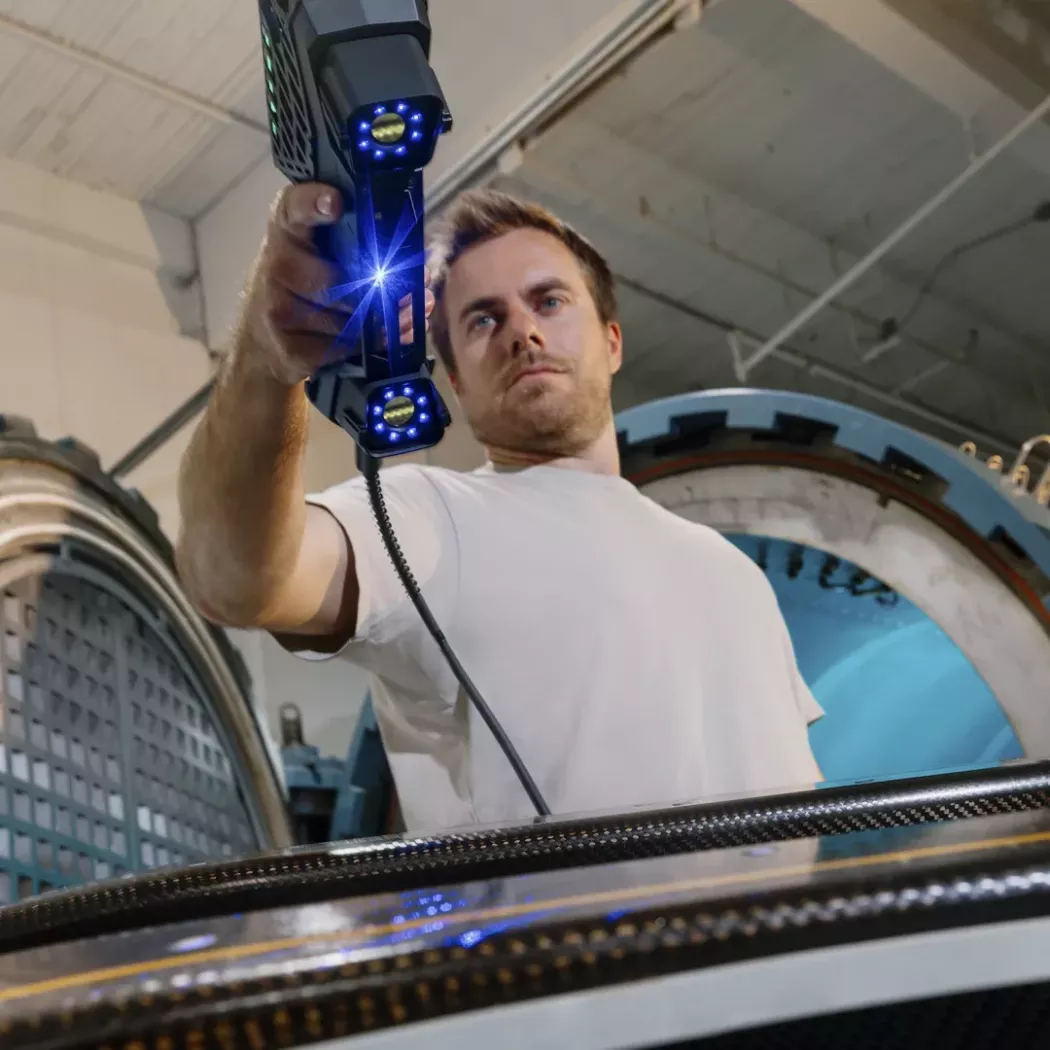

Przenieś kontrolę wymiarową bezpośrednio do mierzonej części. HandySCAN 3D EVO Series to linia ręcznych skanerów 3D klasy metrologicznej, zaprojektowana do inspekcji wymiarowej, porównywania części z modelem CAD oraz digitalizacji złożonych geometrii. Wbudowany ekran pozwala obserwować dane podczas skanowania, a trzy dostępne modele umożliwiają dopasowanie dokładności, wydajności i funkcji wspierających operatora do konkretnego procesu.

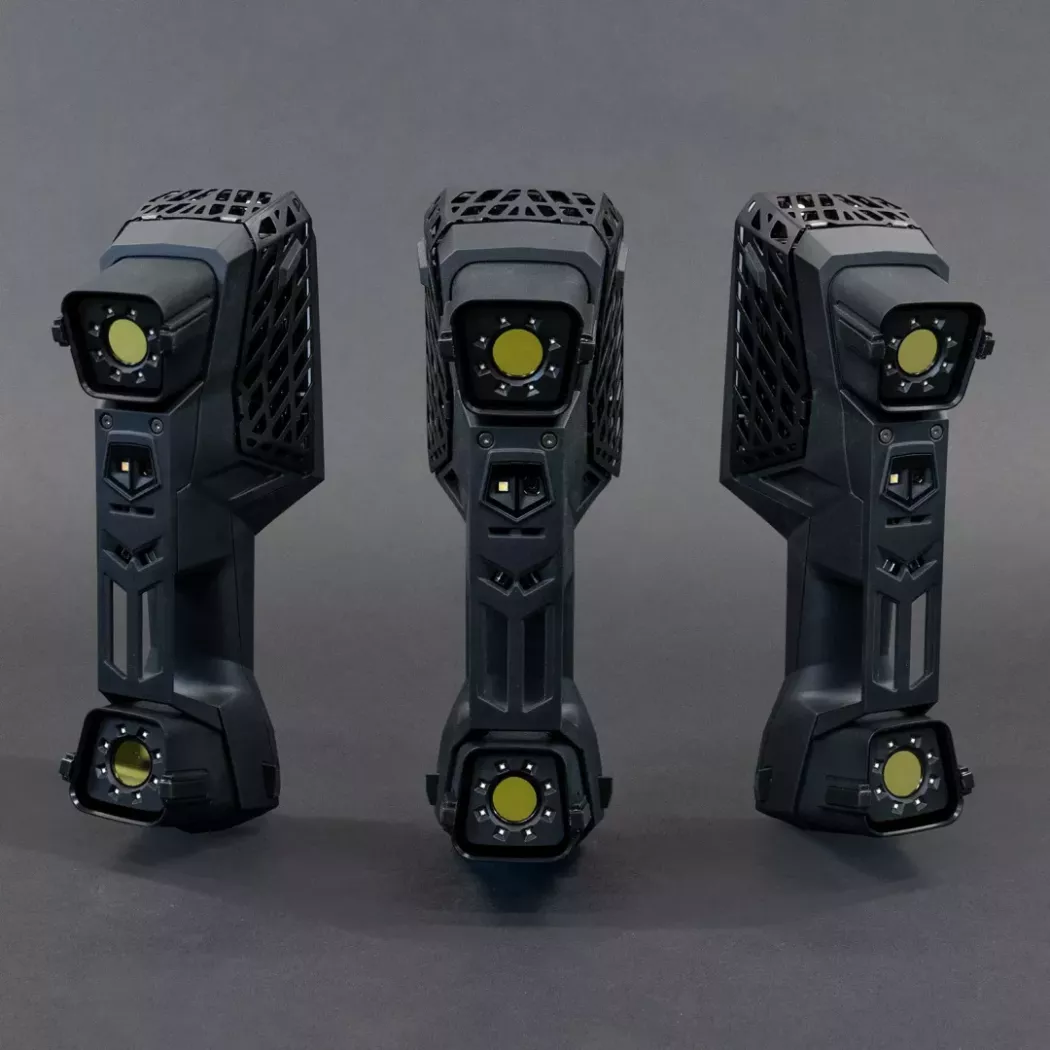

Seria obejmuje modele HandySCAN EVO, HandySCAN EVO Plus oraz HandySCAN EVO Elite. Wszystkie warianty łączą mobilność ręcznego skanera z kalibracją w czasie rzeczywistym, automatycznym wyrównaniem danych oraz ekranem dotykowym o przekątnej 4,3 cala. Modele EVO Plus i EVO Elite oferują dodatkowo kamerę 12 MP z obsługą rzeczywistości rozszerzonej.
HandySCAN EVO
Do pomiarów wymagających dokładności 0,025 mm, gdy wystarcza zakres odległości roboczej 200–450 mm, a kamera, AR i Accu+ Kit nie są potrzebne.
HandySCAN EVO Plus
Do codziennej kontroli jakości, gdy oprócz dokładności 0,025 mm potrzebna jest większa prędkość, odległość robocza do 750 mm, kamera 12 MP, AR lub możliwość poprawy dokładności objętościowej z Accu+ Kit.
HandySCAN EVO Elite
Do najbardziej wymagających inspekcji, w których potrzebna jest dokładność 0,020 mm, prędkość do 2,8 mln pomiarów/s, test odbiorczy oparty na ISO 10360 oraz zaawansowane funkcje AR i wskaźnika laserowego.
Standard serii:
Zależnie od modelu lub konfiguracji:
Zaawansowana technologia Smart Resolution wykorzystuje inteligentne algorytmy, które automatycznie dostosowują się do każdego rodzaju skanowanej powierzchni, aby zapewnić najbardziej szczegółowe dane.
Zaawansowane przetwarzanie obrazu z elementami AI optymalizuje odczytywanie danych z powierzchni skanowanego elementu. Efekt to bardziej stabilny układ odniesienia oraz dokładniejsze dane.
Technologia wbudowanej fotogrametrii pozwala uzyskać dokładność pomiarów- błąd do 0,015 mm na każdy metr mierzonej części.
Flex Volume to nowatorska technologia pozwalająca na szybkie skanowanie dużych powierzchni. Oferuje elastyczny zakres pracy od 200 do 750 mm odległości od przedmiotu.

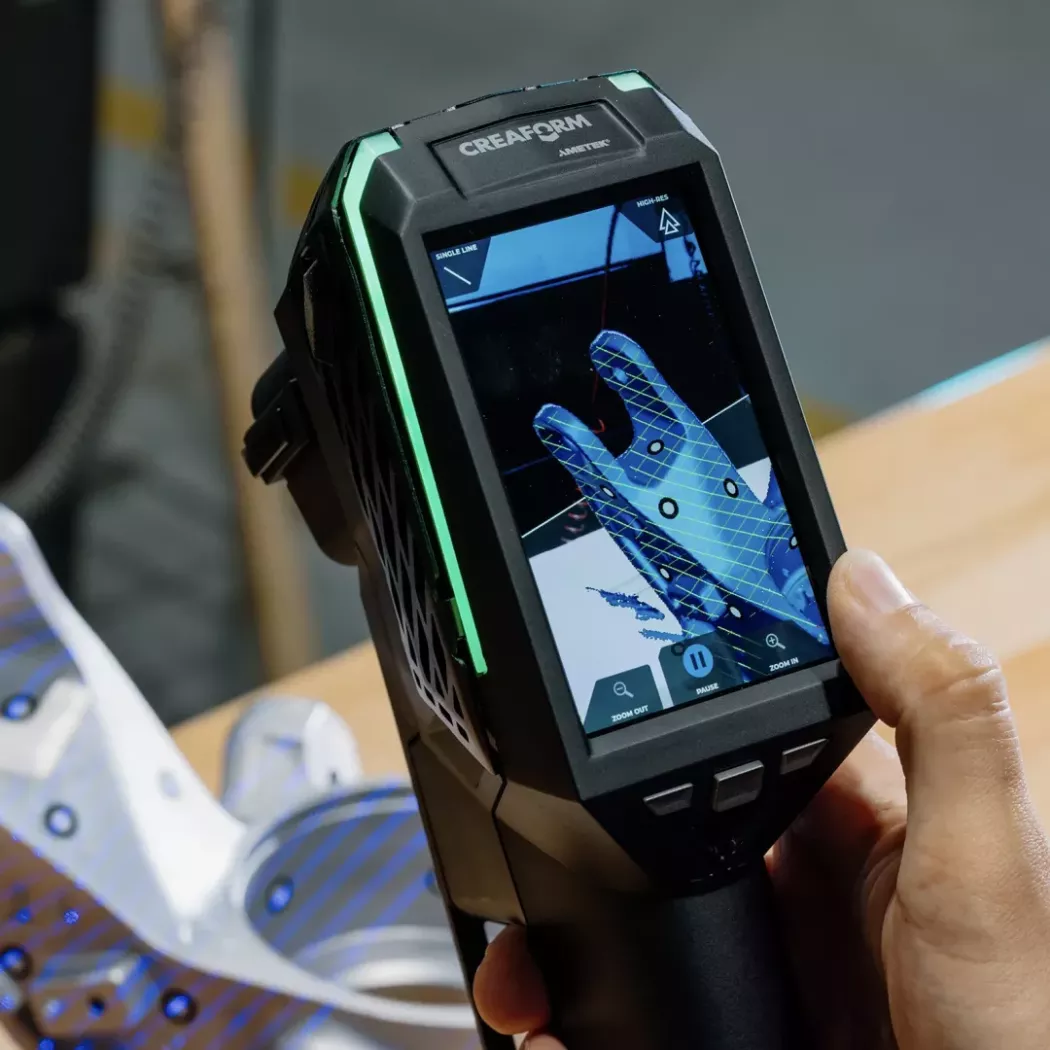

Wbudowany wyświetlacz wbudowany dedykowany wyświetlacz ze specjalnie zaprojektowanym interfejsem dla jeszcze większej ergonomii pracy.
Skaner idealnie nadaje się do wymagających aplikacji pomiarowych, projektowania czy inżynierii odwrotnej w każdych warunkach.
Zintegrowana kamera pozwala także wykonywać zdjęcia, które mogą zostać automatycznie pozycjonowane i włączone do dokumentacji procesu.

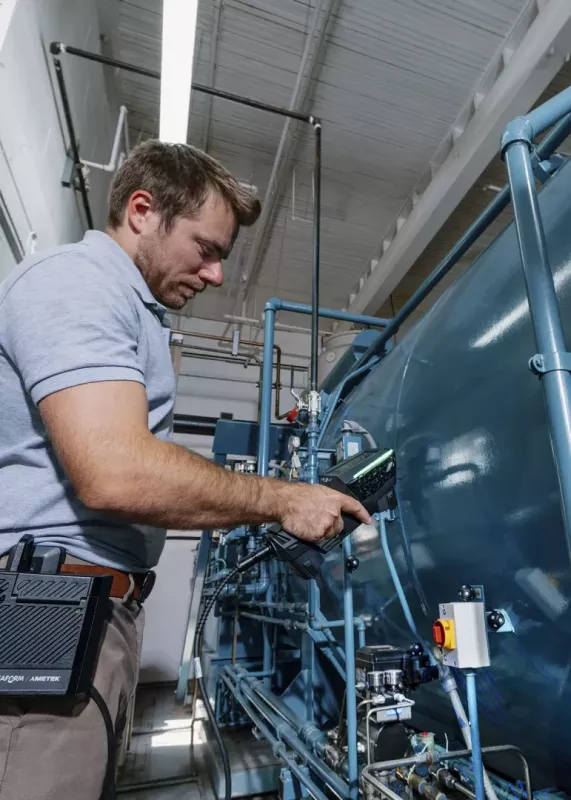

Mobility Kit jest osobnym akcesorium i nie znajduje się standardowo w zestawie.
Dzięki temu dane mogą być szybciej przygotowane do dalszego wykorzystania w kontroli wymiarowej, porównaniu z modelem nominalnym lub procesie inżynierii odwrotnej.
Kiedy wybrać:
Gdy tworzysz modele CAD części na podstawie skanów 3D i potrzebujesz pełnej edytowalności w systemie CAD.
Kiedy wybrać:
Gdy potrzebujesz systemu do przemysłowych pomiarów 3D, analizy odchyłek i nadzoru produkcyji.
Kiedy wybrać:
Gdy potrzebujesz jednego narzędzia do zaawansowanej kontroli wymiarowej na podstawie CAD i skanów 3D.
Dwa plany opieki: Basic i Select . W każdym masz aktualizacje VXelements , wsparcie techników 24/5 , dostęp do e-learningu i transport sprzętu po serwisie. Select dodaje kontrolę parametrów w pakiecie, naprawy w ramach rozszerzonej gwarancji oraz opcje: sprzęt zastępczy, kalibrację z akredytacją ISO 17025 , ubezpieczenie i transport „od Klienta do Creaform”.

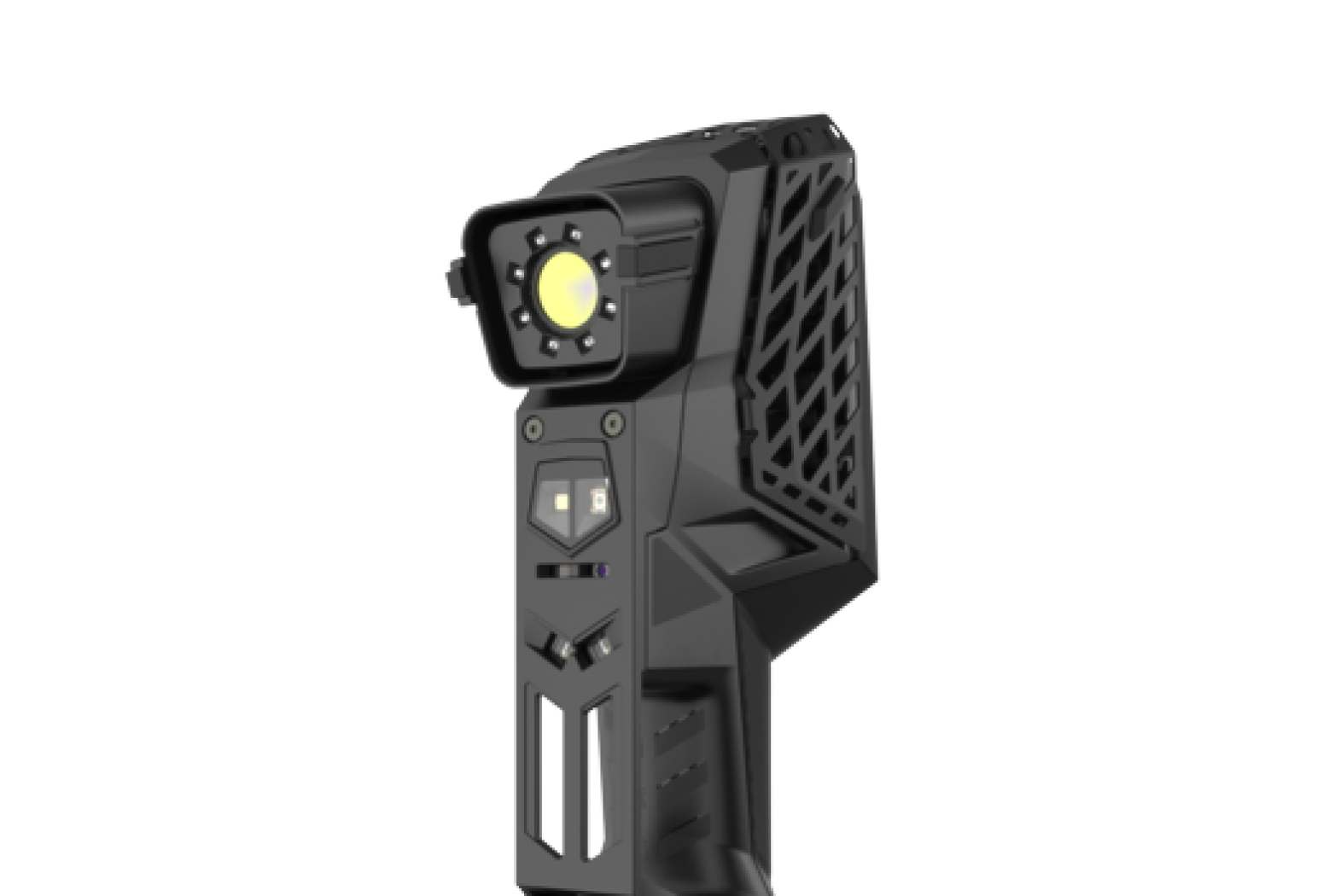

Przyjedziemy do Twojej firmy i pokażemy urządzenie w akcji. Sprawdzisz je w praktyce i dostaniesz konkretne odpowiedzi.
Dostaliśmy Twoją wiadomość
Dziękujemy za wypełnienie formularza.
Wrócimy do Ciebie z odpowiedzią jak najszybciej.
Wystąpił błąd.
Formularz nie został przesłany.
Spróbuj ponownie, bądź skontaktuj się z nami.
Dostaliśmy Twoją wiadomość
Dziękujemy za wypełnienie formularza.
Wrócimy do Ciebie z odpowiedzią jak najszybciej.
Wystąpił błąd.
Formularz nie został przesłany.
Spróbuj ponownie, bądź skontaktuj się z nami.
Broszura produktowa
Dziękujemy za wypełnienie formularza.
Wiadomość z linkiem do pobrania pliku wyślemy na podany adres e-mail.
Jeśli nie widzisz wiadomości, sprawdź Spam. W razie potrzeby skontaktuj się z nami.
Wystąpił błąd.
Formularz nie został przesłany.
Spróbuj ponownie, bądź skontaktuj się z nami.

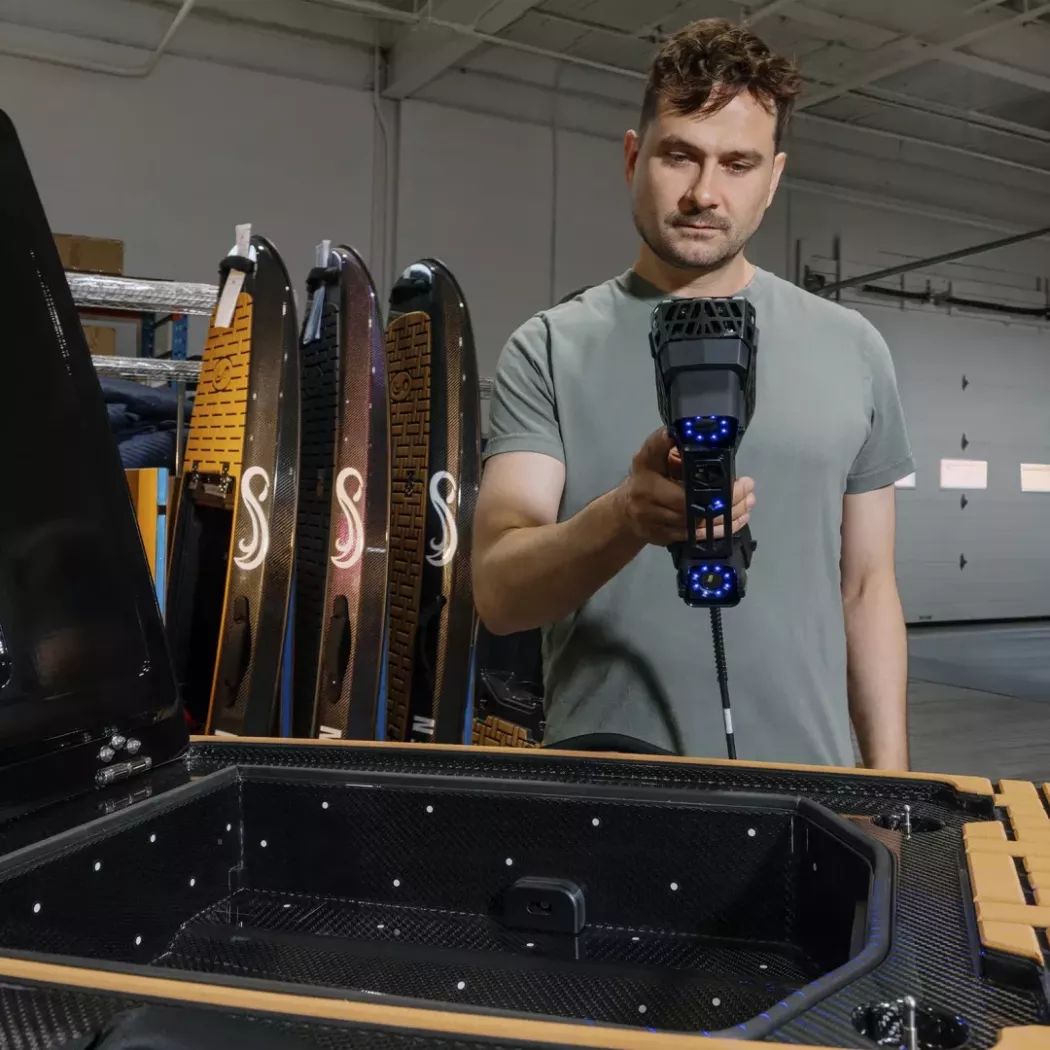

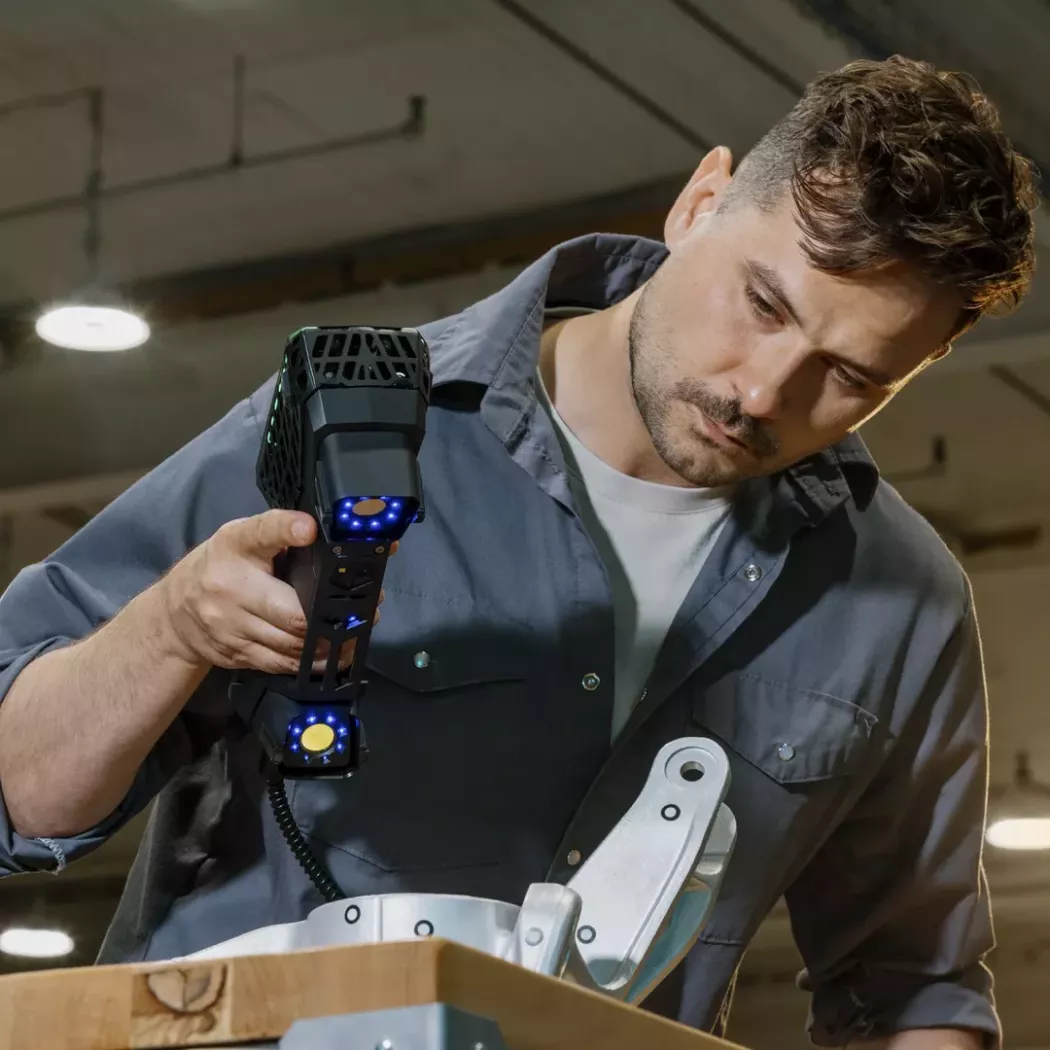

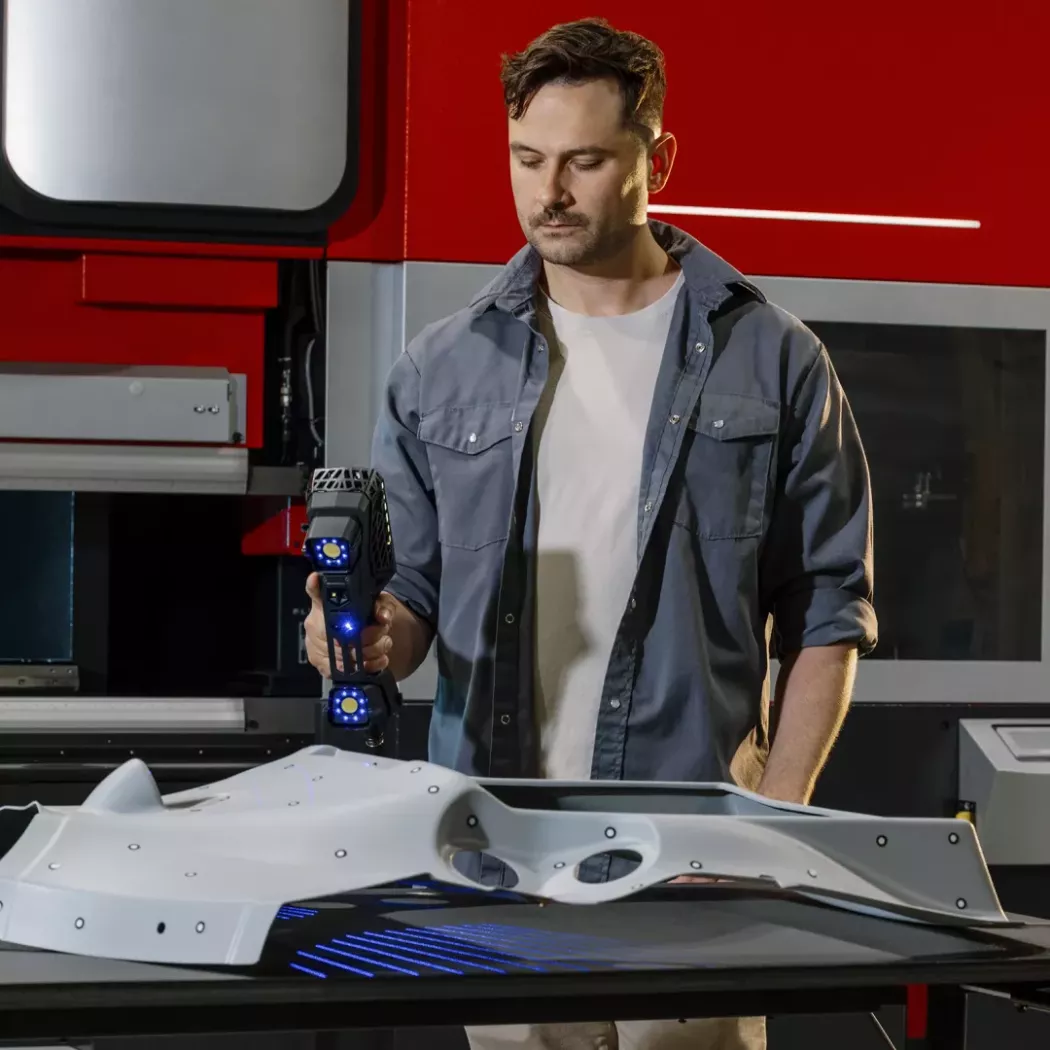

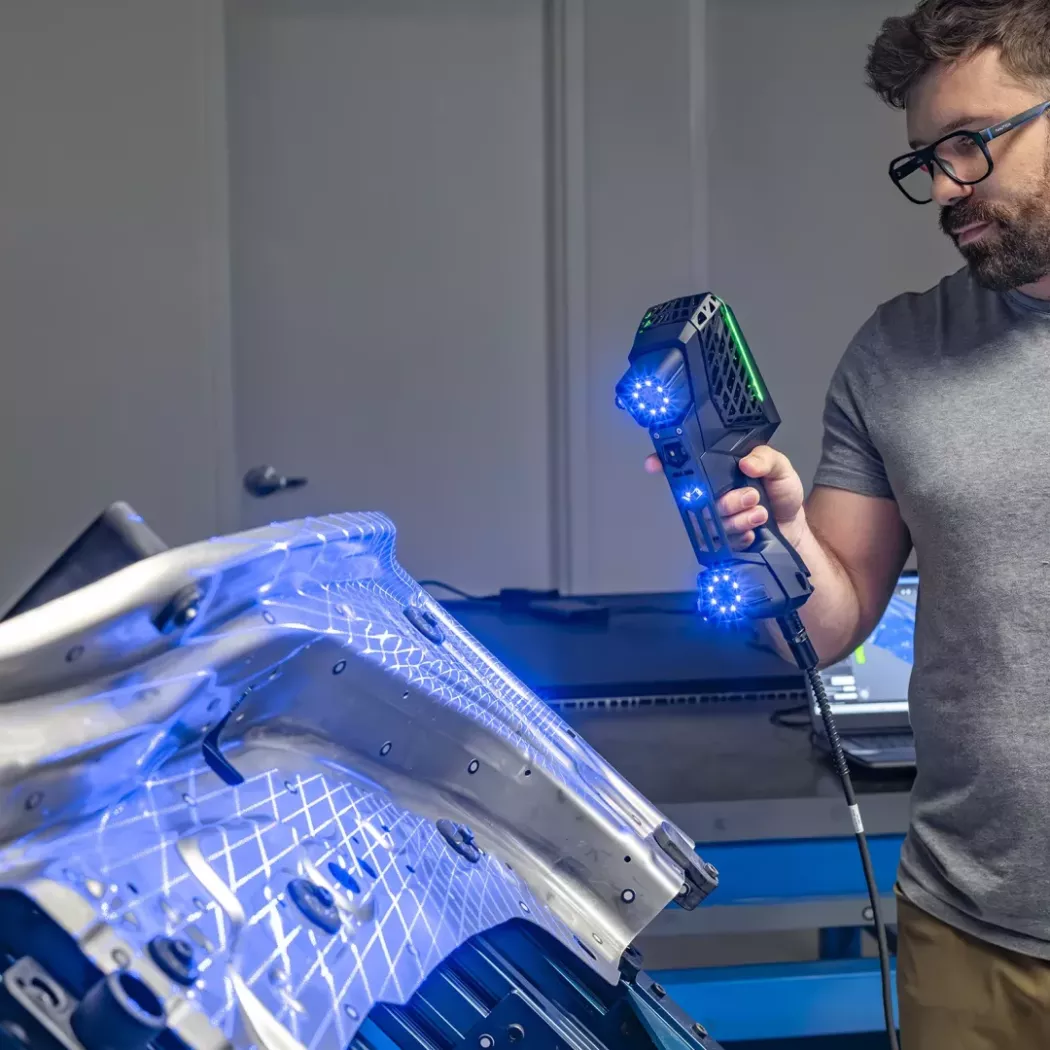

HandySCAN 3D EVO Series sprawdzi się w pełnopowierzchniowej inspekcji wymiarowej, porównywaniu części z nominalnym modelem CAD 3D, ocenie odchyłek kształtu i położenia, kontroli montażu, analizie deformacji oraz pomiarze form i oprzyrządowania. Dane ze skanowania można również wykorzystać do digitalizacji części i dalszego procesu inżynierii odwrotnej. Zakres analizy i raportowania zależy od wybranego modułu oprogramowania.
Serię EVO warto rozważyć, gdy trzeba mierzyć skomplikowaną geometrię w różnych miejscach, bez budowania stałego stanowiska i bez zewnętrznego trakera optycznego. Rozwiązanie pasuje do części o zalecanym rozmiarze od 0,05 do 4 m, jeśli wymagane tolerancje mieszczą się w możliwościach wybranego modelu, a zastosowanie markerów pozycjonujących jest dopuszczalne.
Nie. Kamera 12 MP i AR są dostępne w EVO Plus i EVO Elite. Zaawansowana mapa odchyłek AR, kody QR i funkcje wskaźnika laserowego należą do EVO Elite.
Nie. HandySCAN 3D EVO Series wykorzystuje markery pozycjonujące do określania położenia skanera względem części. Nie potrzebuje natomiast zewnętrznego trakera optycznego.
Nie. Bezprzewodowa transmisja danych jest dostępna po zakupie opcjonalnego Mobility Kit.
Nie zawsze. Wiele powierzchni można mierzyć po dopasowaniu ustawień, ale bardzo wypolerowane, lustrzane lub przezroczyste powierzchnie mogą wymagać środka matującego.
Nowoczesne skanery 3D są projektowane z myślą o intuicyjnej obsłudze. Oferujemy również szkolenia oraz wsparcie techniczne, dzięki czemu zarówno początkujący, jak i zaawansowani użytkownicy mogą szybko rozpocząć pracę.
Czas realizacji zależy od wybranego modelu i dostępności. Standardowo wynosi od kilku dni do kilku tygodni. Szczegółowe informacje podajemy podczas składania zamówienia.
Tak, oferujemy możliwość prezentacji skanera 3D – zarówno stacjonarnie w naszym biurze, jak i u klienta. Istnieje również opcja wykonania skanu testowego na dostarczonym obiekcie.
Tak, zapewniamy pełne wsparcie techniczne, serwis gwarancyjny i pogwarancyjny oraz aktualizacje oprogramowania. Nasi specjaliści pomagają również w doborze odpowiedniego rozwiązania, aby zmaksymalizować wykorzystanie potencjału zakupionego systemu.
Każdy skaner 3D jest dostarczany z dedykowanym oprogramowaniem do akwizycji i obróbki danych. Oprogramowanie umożliwia m.in. edycję i eksport siatki trójkątów.
Skanery 3D znajdują zastosowanie niemal w każdej gałęzi przemysłu. Można je wykorzystać m.in. w przemyśle motoryzacyjnym, lotniczym, maszynowym, formierskim oraz w produkcji narzędzi. Technologie skanowania 3D używane są również w medycynie, muzealnictwie, architekturze czy przy digitalizacji zabytków.
Firma Creaform specjalizuje się w produkcji skanerów 3D z światłem laserowym.
Dokładność zależy od modelu skanera i technologii pomiaru. Oferowane przez nas urządzenia zapewniają dokładność od 20 mikrometrów, co pozwala na bardzo precyzyjne pomiary nawet skomplikowanych detali.
W celu doboru odpowiedniego urządzenia warto skontaktować się ze specjalistą firmy ITA, aby dokładnie omówić potrzeby, dopasować skaner do konkretnej aplikacji oraz zapoznać się z możliwościami urządzenia podczas dedykowanego pokazu.
Skaner wyróżnia się ergonomiczną i lekką konstrukcją (ok. 1 kg), dzięki czemu jest urządzeniem w pełni przenośnym. Dodatkową zaletą jest zastosowanie technologii niebieskiego lasera, która pozwala na stabilne pomiary również mocno refleksyjnych i ciemnych powierzchniach.
Siatka trójkątów może zostać wykorzystana do inspekcji wymiarowej, w tym porównania z modelem CAD, analizy GD&T oraz przygotowywania raportów pomiarowych. Może również służyć do tworzenia modeli CAD (STEP/IGES) istniejących części w celu przygotowania cyfrowej dokumentacji lub wprowadzania modyfikacji (inżynieria odwrotna).
Skanery 3D wykorzystują źródło światła o niskiej mocy, które przy prawidłowym użytkowaniu jest bezpieczne dla operatora i otoczenia bez wymogu używania okularów ochronnych.
Należy jedynie przestrzegać zaleceń producenta dotyczących pracy z wiązką laserową oraz unikać bezpośredniego patrzenia w źródło światła.
Najczęściej stosowane formaty plików siatek trójkątów to STL, OBJ oraz TXT, które mogą być importowane do popularnych programów CAD/CAM i metrologicznych. Modele CAD tworzone w procesie inżynierii odwrotnej mogą być eksportowane m.in. do formatów STEP lub IGES, co ułatwia ich dalsze wykorzystanie w projektowaniu.
Najważniejszymi parametrami, na które warto zwrócić uwagę, są dokładność oraz rozdzielczość skanowania. Warto również brać pod uwagę prędkość zbierania punktów w czasie, ponieważ wpływa ona bezpośrednio na szybkość pracy urządzenia.
Skanować można zarówno małe elementy precyzyjne, jak i duże konstrukcje – ważne jest dobranie odpowiedniego typu skanera do rozmiaru oraz geometrii obiektu.
Inne rozwiązanie warto przeanalizować, gdy obiekt jest znacznie większy niż zalecany zakres serii EVO, proces nie dopuszcza stosowania markerów, wymagany jest pomiar stykowy albo kontrola ma być w pełni zautomatyzowana. Jeżeli głównym zadaniem jest inżynieria odwrotna wraz z kompletnym modułem Scan-to-CAD w zestawie, należy również porównać serię EVO z HandySCAN 3D PRO Series.
