FLEX-3A

Optyczny skaner 3D
Producent: JENOPTIK
• Skanowanie obiektów od kilku do kilkuset milimetrów
• Brak konieczności stosowania punktów referencyjnych
• Zautomatyzowana akwizycja danych i inspekcja wymiarowa

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

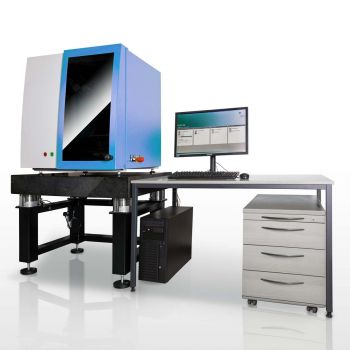

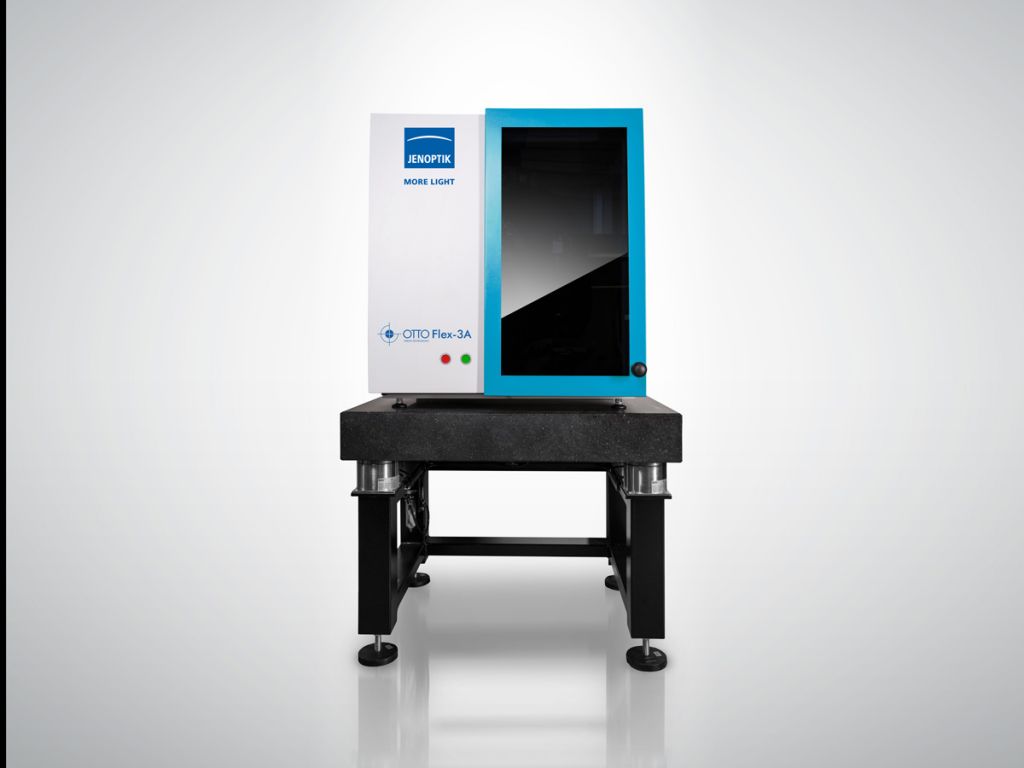

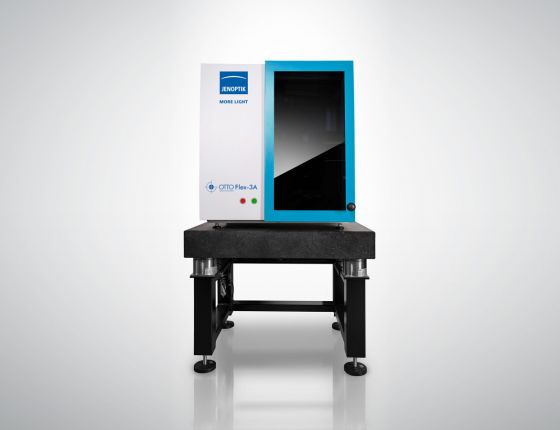

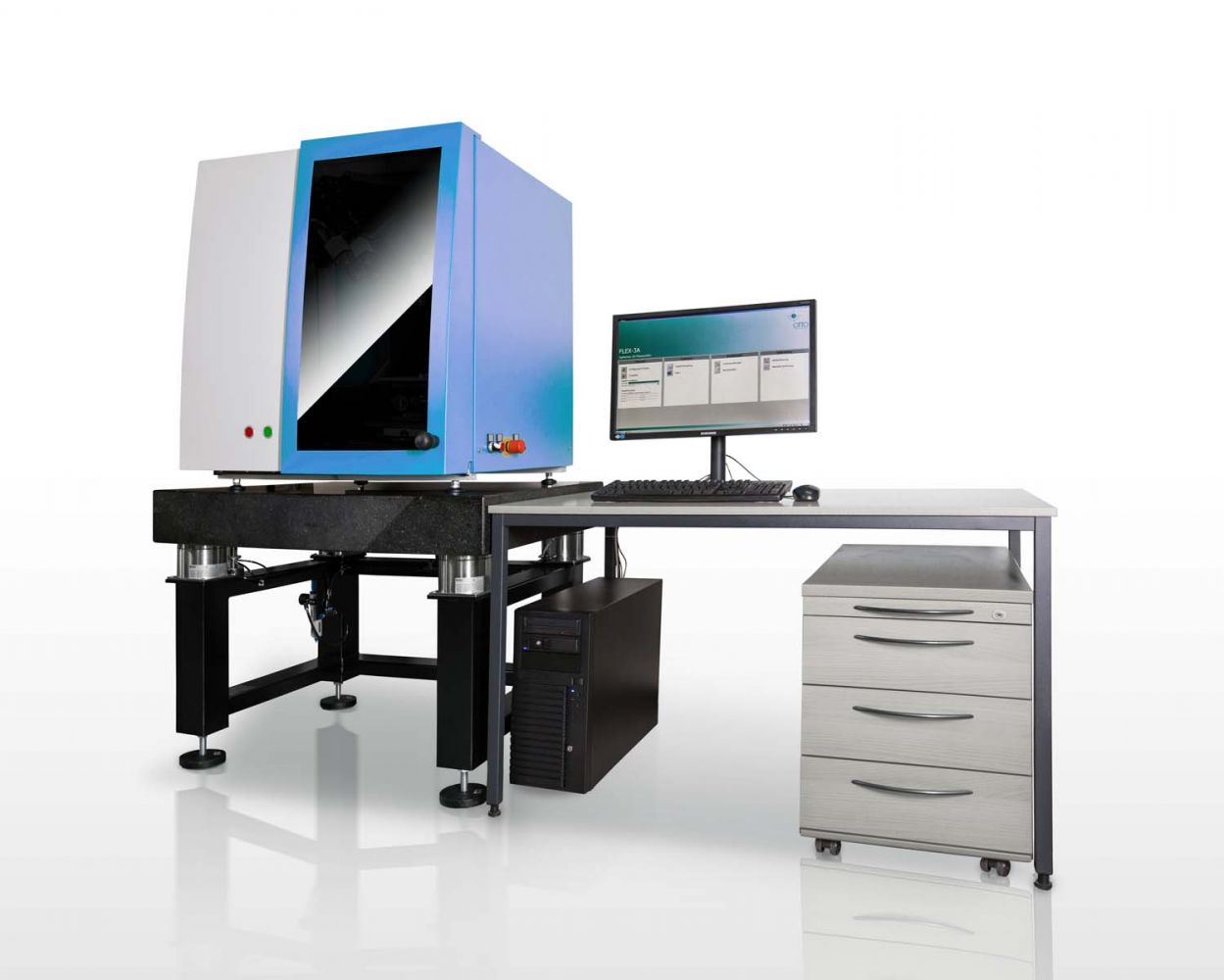

Optyczny skaner 3D FLEX-3A
+ 11

Opis produktu

piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie w języku polskim
piktogram
Dedykowane oprogramowanie
piktogram
Prezentacja zdalna

FLEX-3A to zaawansowany, przenośny skaner 3D, który łączy wyjątkową precyzję z maksymalną wydajnością. Dzięki możliwości bezpunktowego skanowania zarówno drobnych detali, jak i średnich elementów (od kilku do kilkuset milimetrów), eliminuje czasochłonne przygotowanie obiektów. Zautomatyzowana akwizycja danych i natychmiastowa inspekcja wymiarowa przyspieszają proces kontroli jakości, a rozdzielczość sięgająca 5 µm gwarantuje wykrycie nawet najdrobniejszych nierówności. Lekka i ergonomiczna obudowa ułatwia pracę w różnych środowiskach — od warsztatu przez halę produkcyjną po terenowe aplikacje. FLEX-3A to idealne narzędzie dla inżynierów jakości, którzy oczekują szybkich, dokładnych i powtarzalnych pomiarów 3D.

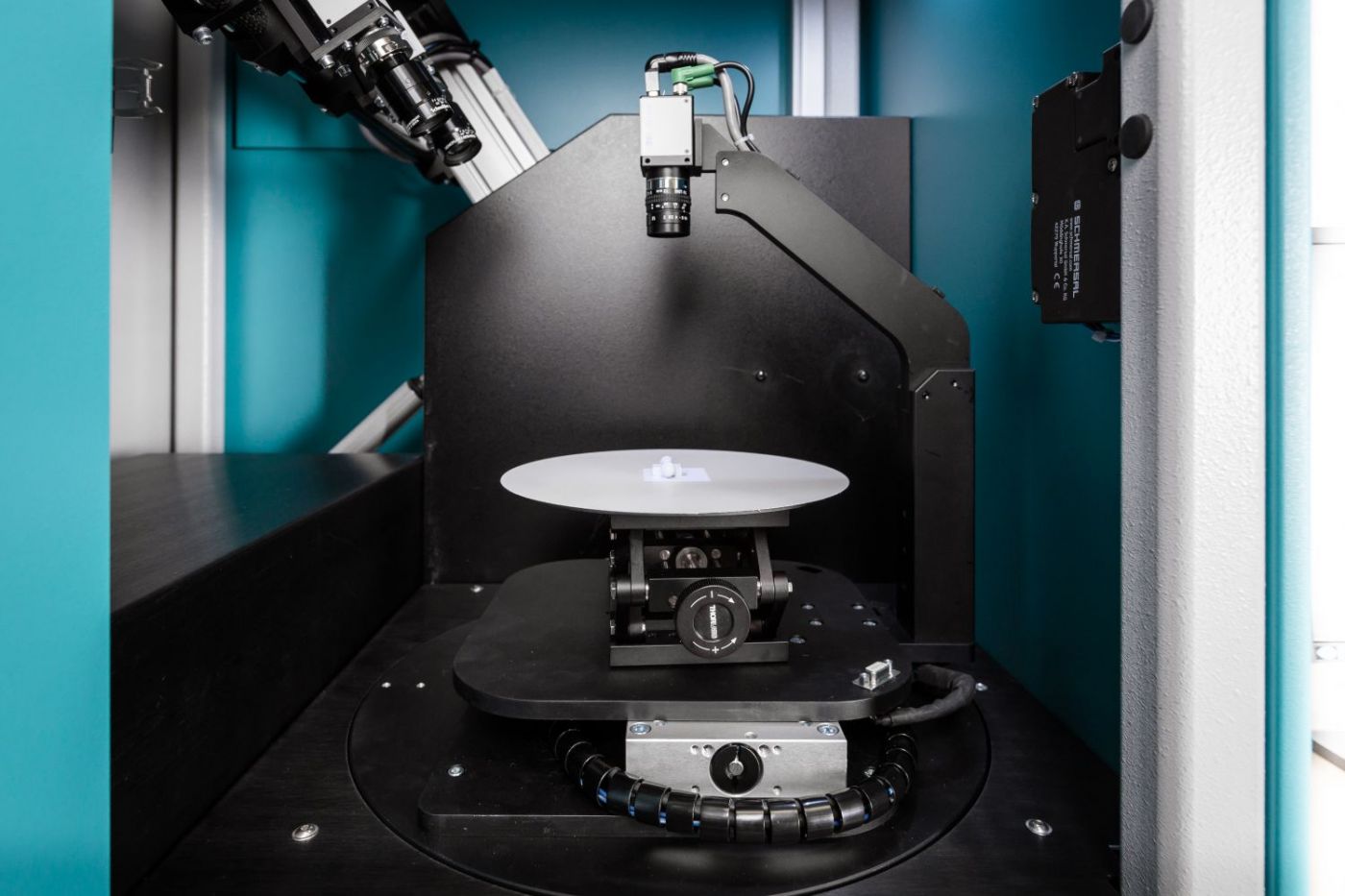

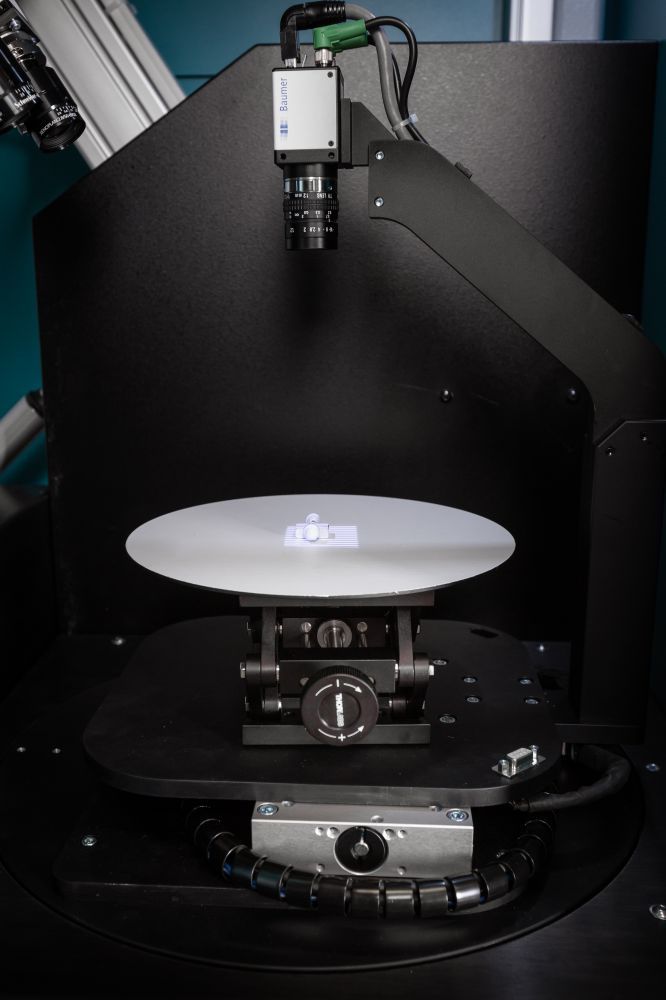

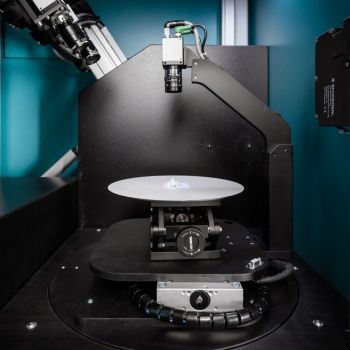

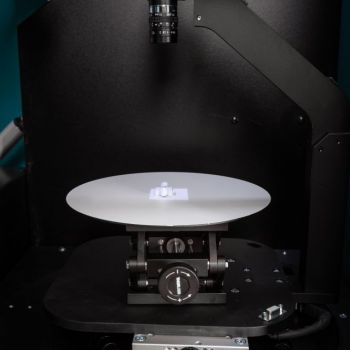

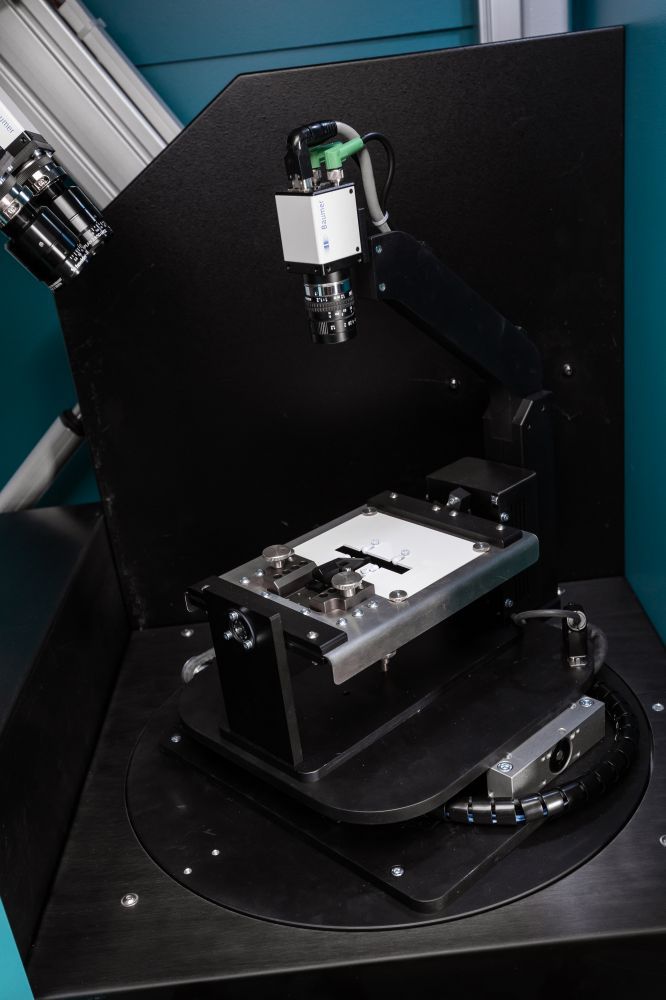

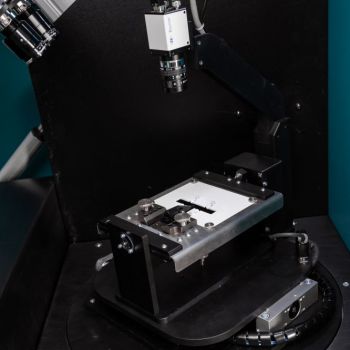

Optyczny skaner 3D serii FLEX-3A przeznaczony do automatycznej kontroli jakości produkowanych elementów, narzędzi czy też półwyrobów zarówno w kontroli pierwszej sztuki, końcowej czy dostaw. Zamknięta obudowa systemu, długoterminowa stabilność kalibracji, możliwość pełnej automatyzacji akwizycji danych pomiarowych oraz rozbudowane możliwości oprogramowania zapewniają możliwość zastosowania skanera FLEX 3A jako urządzenia pomiarowego w warunkach produkcyjnych. Unikatowa, opatentowana metoda akwizycji danych pomiarowych z wykorzystaniem dedykowanej kamery referencyjnej, pozwala na bardzo dokładną i zautomatyzowaną fotogrametryczną transformację częściowych danych do pełnego modelu 3D. Punkty referencyjne nie są wymagane. Dwie standardowe zmotoryzowane osie są w pełni zintegrowane z oprogramowaniem pomiarowym i mogą być opcjonalnie uzupełniane przez kolejne osie lub sekwencje ruchu.

Cechy produktu:

  • skanowanie wszelkiego rodzaju obiektów w zakresie od kilku do kilkuset milimetrów

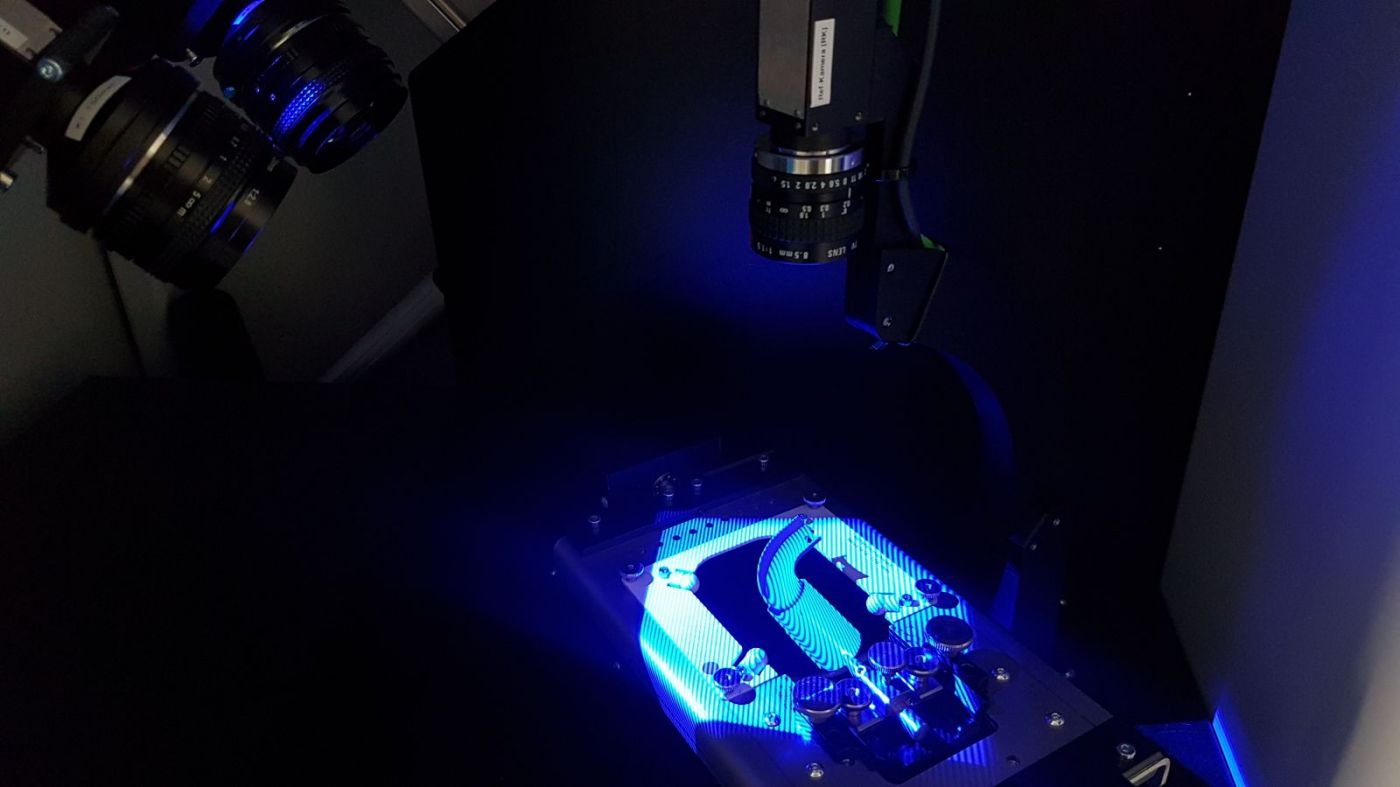

  • kamery o wysokiej rozdzielczości służące do akwizycji danych
  • możliwość zmiany wielkości pól pomiarowych w zależności od rozmiaru części
  • skanowanie bez konieczności stosowania punktów referencyjnych

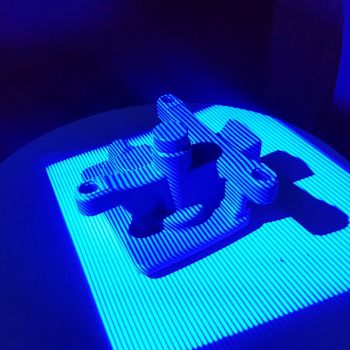

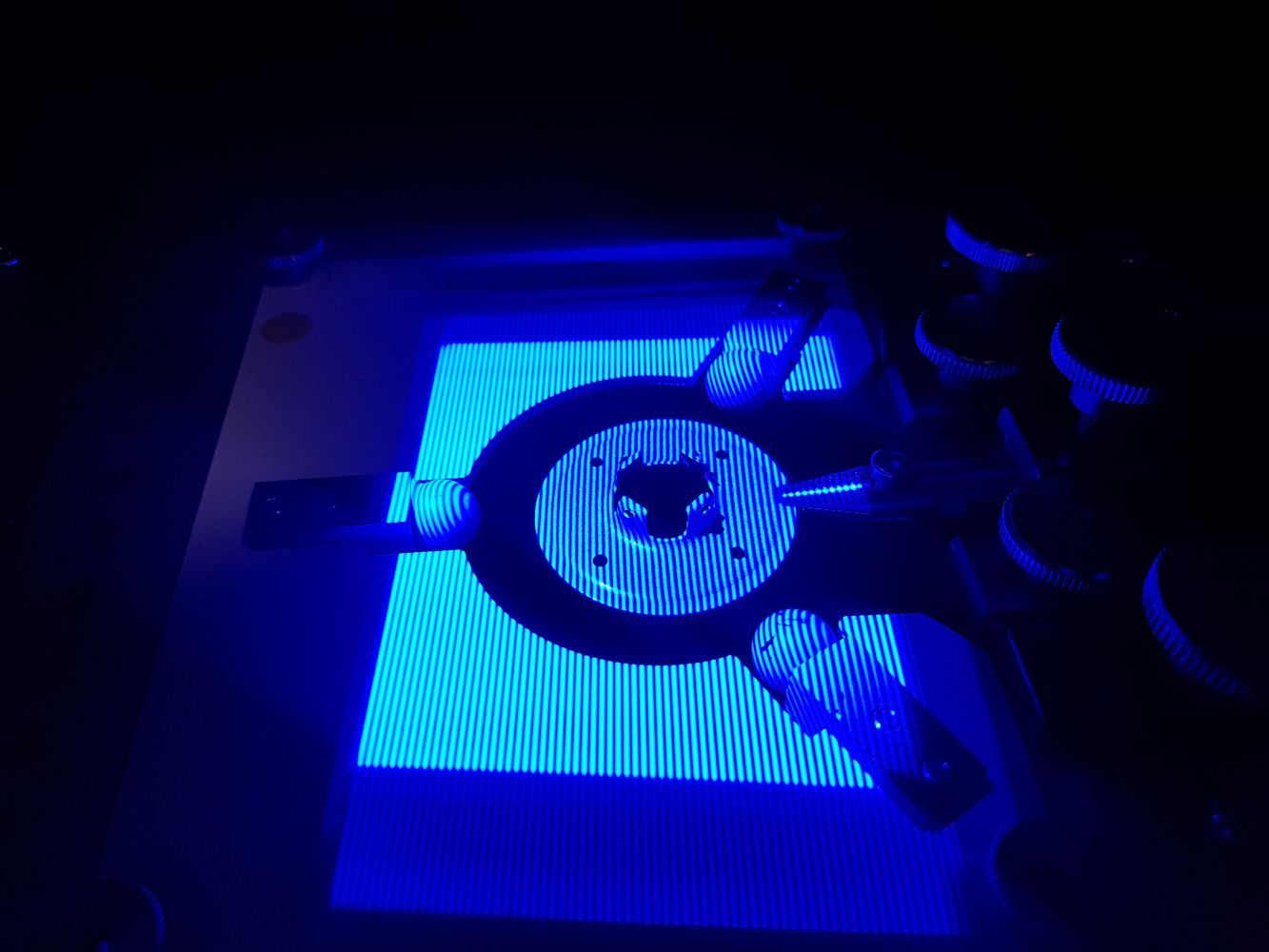

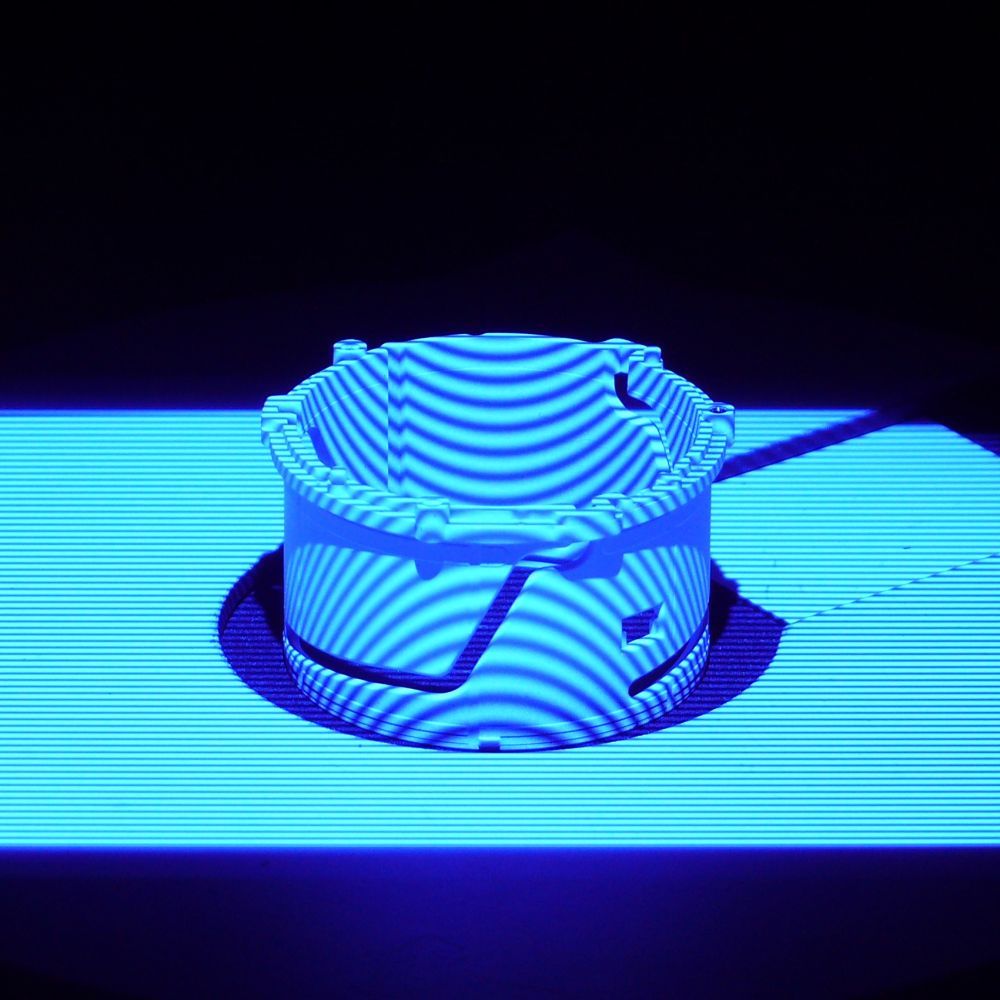

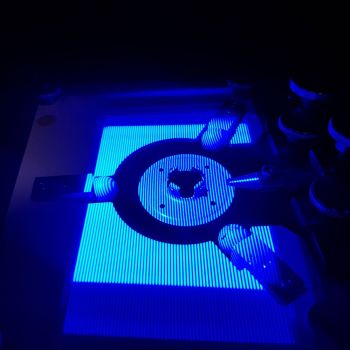

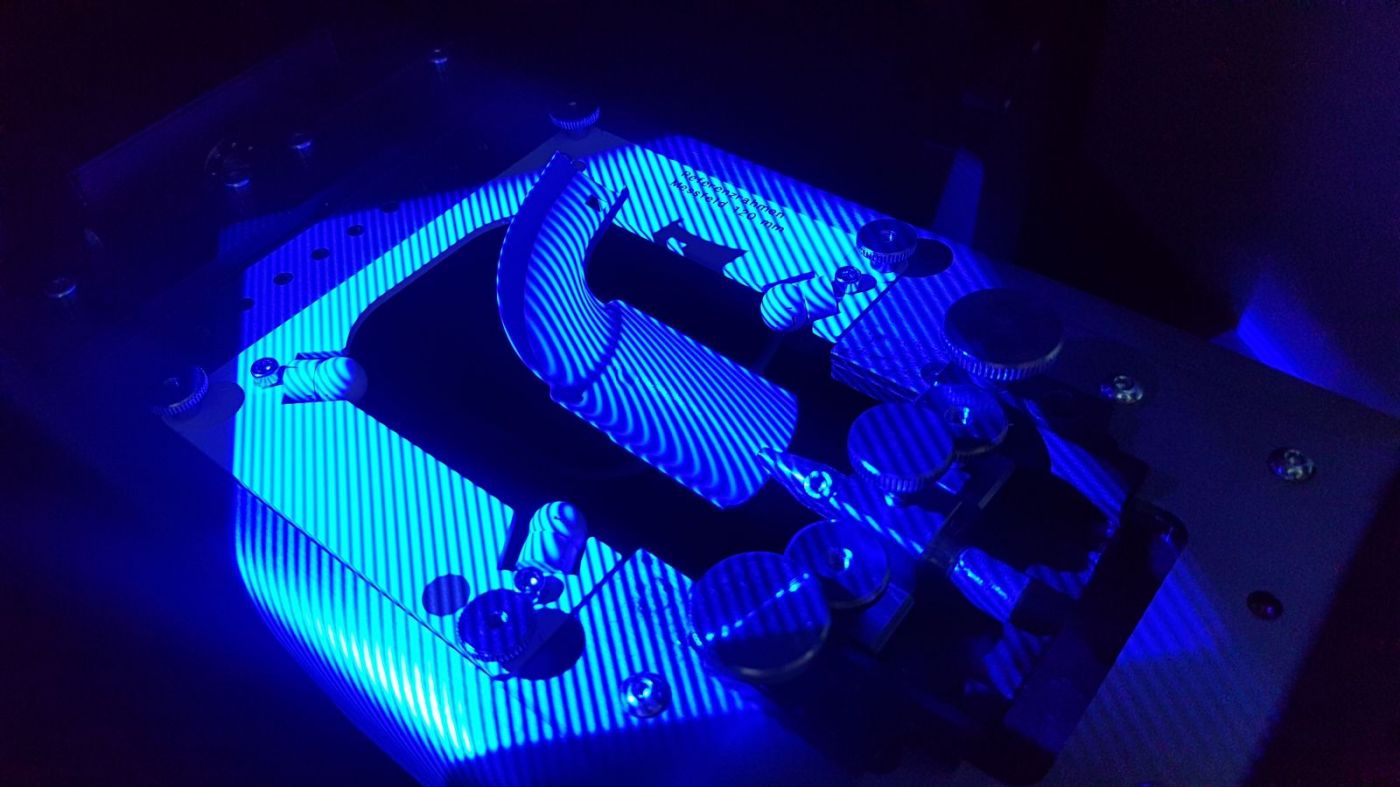

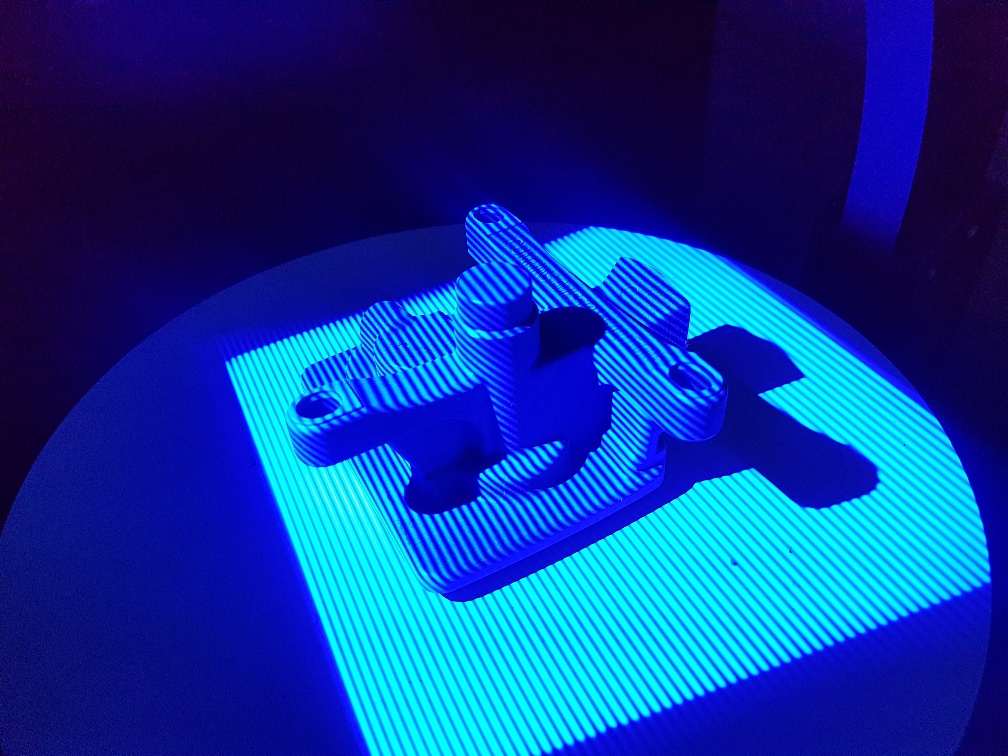

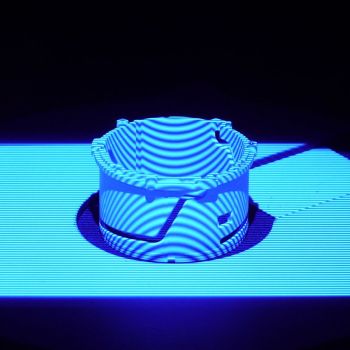

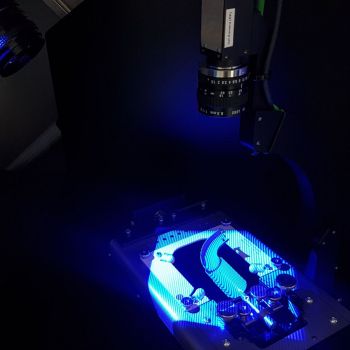

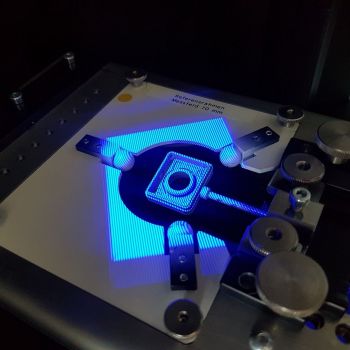

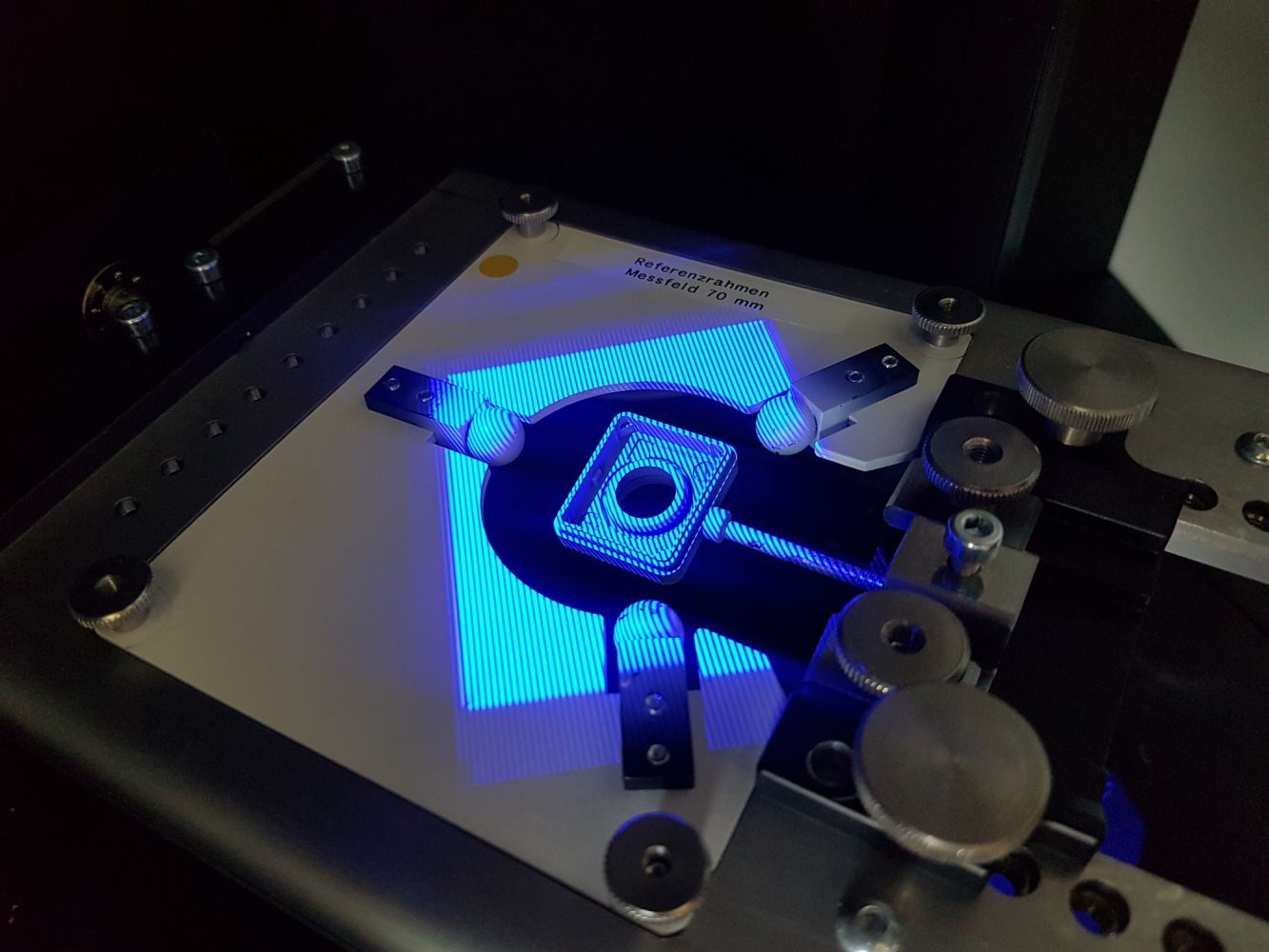

  • cyfrowa projekcja z niebieskim źródłem światła LED
  • zautomatyzowana akwizycja danych oraz inspekcja wymiarowa
  • zautomatyzowany proces kalibracji systemu
  • możliwość tworzenia programów pomiarowych
  • opcjonalnie : aktywny system tłumienia drgań

Specyfikacja

Model:
FLEX 3A/5M
FLEX 3A/12M
Źródło światła:
LED, niebieskie 460 nm
LED, niebieskie 460 nm
Ilość kamer:
3
3
Rozdzielczość kamer:
5 Mpix
12 Mpix
Rozdzielczość pomiaru:
do 8 µm
do 5 µm
Łączenie poszczególnych skanów:
Fotogrametryczna kamera referencyjna
Fotogrametryczna kamera referencyjna
Pole pomiarowe:
20 x 15 mm – 230 x 172 mm
20 x 15 mm – 210 x 157 mm
Wymiary:
822 x 785 x 1600 mm
822 x 785 x 1600 mm
Masa:
145 kg
145 kg
