Zautomatyzowany optyczny system skanujący CUBE-R

Producent: CREAFORM

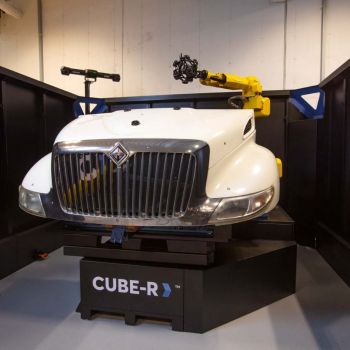

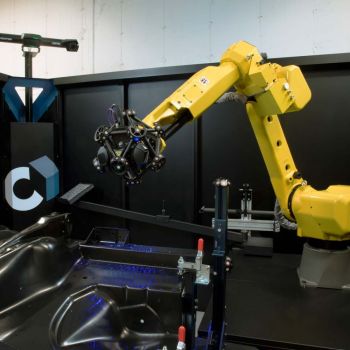

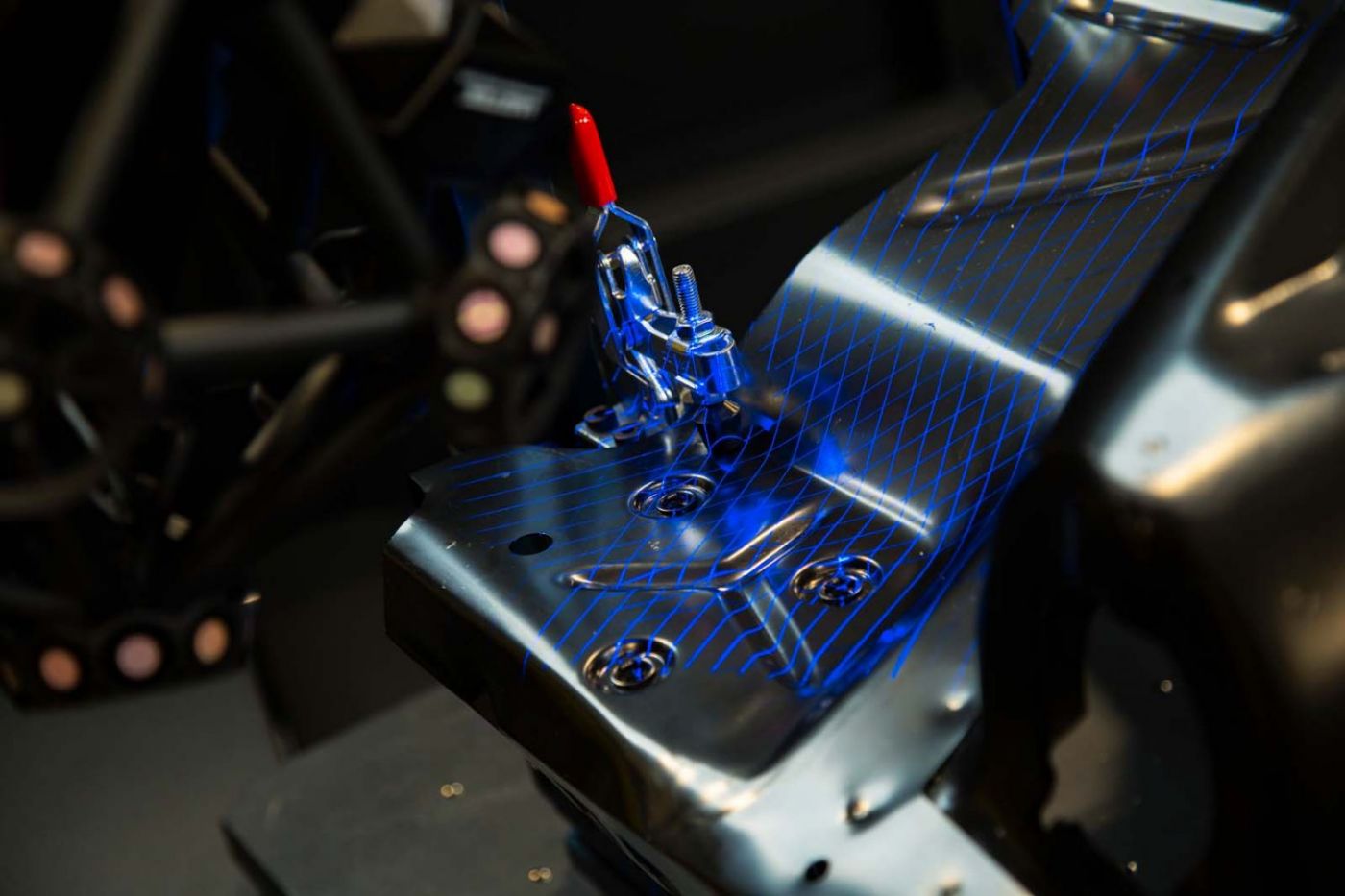

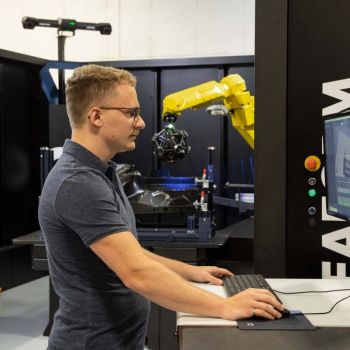

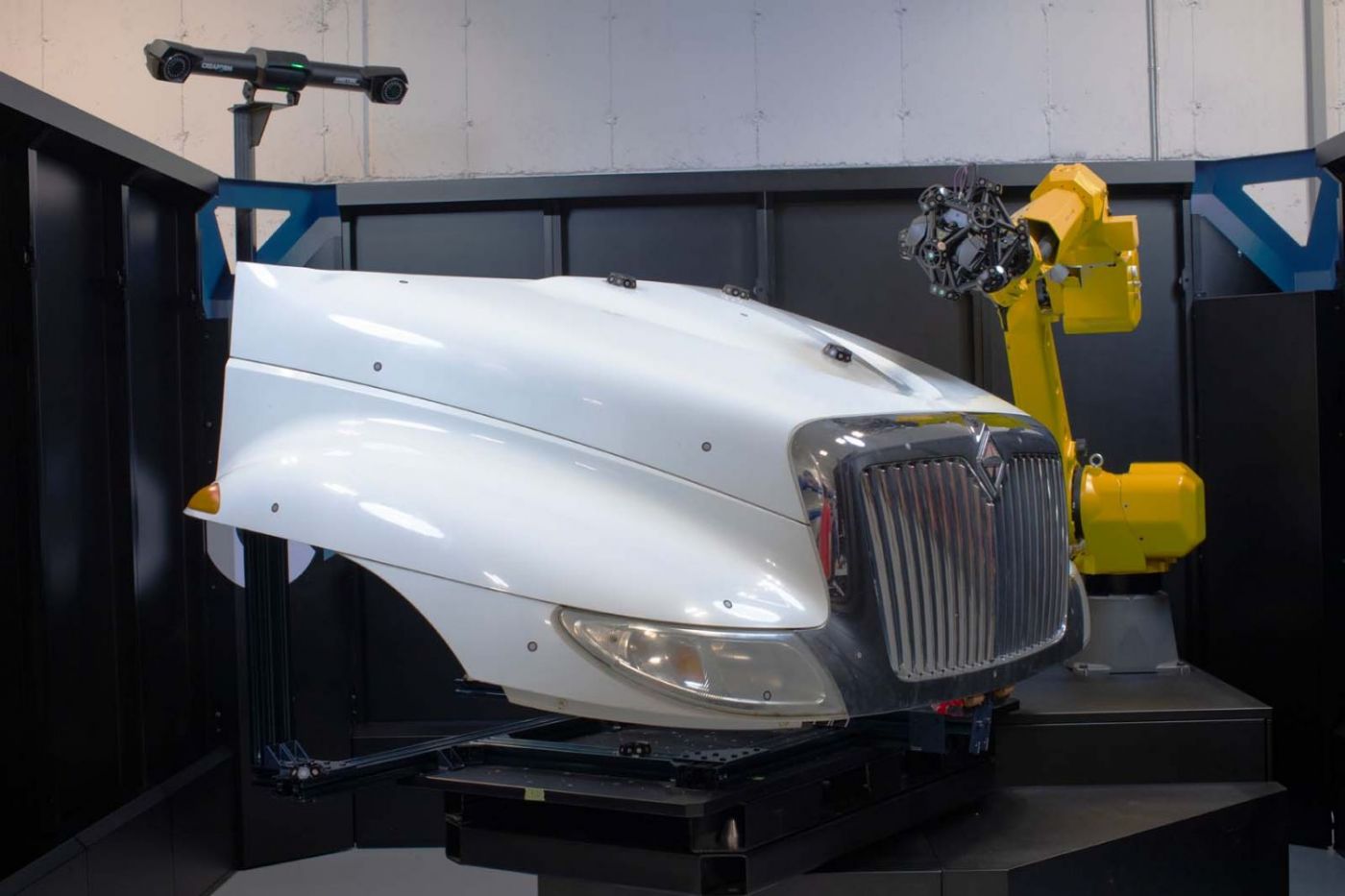

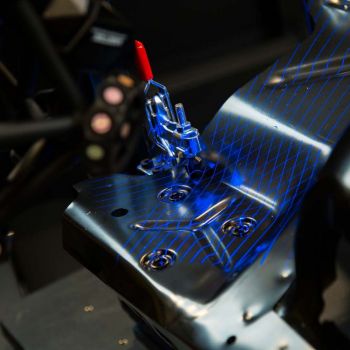

System CUBE-R to szybkie, dokładne i kompletne rozwiązanie dla aplikacji kontroli jakości produktów w warunkach produkcyjnych. System posiada zaimplementowany skaner MetraSCAN R-Series wykorzystujący technologię niebieskiego lasera, dzięki której możliwa jest akwizycja bardzo wymagających powierzchni często niemożliwych do zeskanowania przy użyciu skanerów działających w oparciu o światło strukturalne. Zastosowanie superszybkich kamer umożliwia skanowanie z prędkością blisko 2 milionów punktów na sekundę, a nowy projektor laserowy pozwala bez trudu pozyskiwać dane z krawędzi otworów elementów wykonanych z blachy. System dostarczany jest jako kompletne rozwiązanie występujące w 16 różnych konfiguracjach. Klient może wybrać spośród różnego rodzaju wygrodzenia, systemów zabezpieczeń czy nośności stołu obrotowego.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

+ 19

Opis produktu

Prezentacja u klienta
Usługa pomiarowa
Serwis gwarancyjny i pogwarancyjny
Profesjonalne doradztwo
Szkolenie produktowe
Szybkie ofertowanie
Oprogramowanie w języku polskim
Dedykowane oprogramowanie
Usługa wzorcowania
Prezentacja w ITA
Prezentacja zdalna

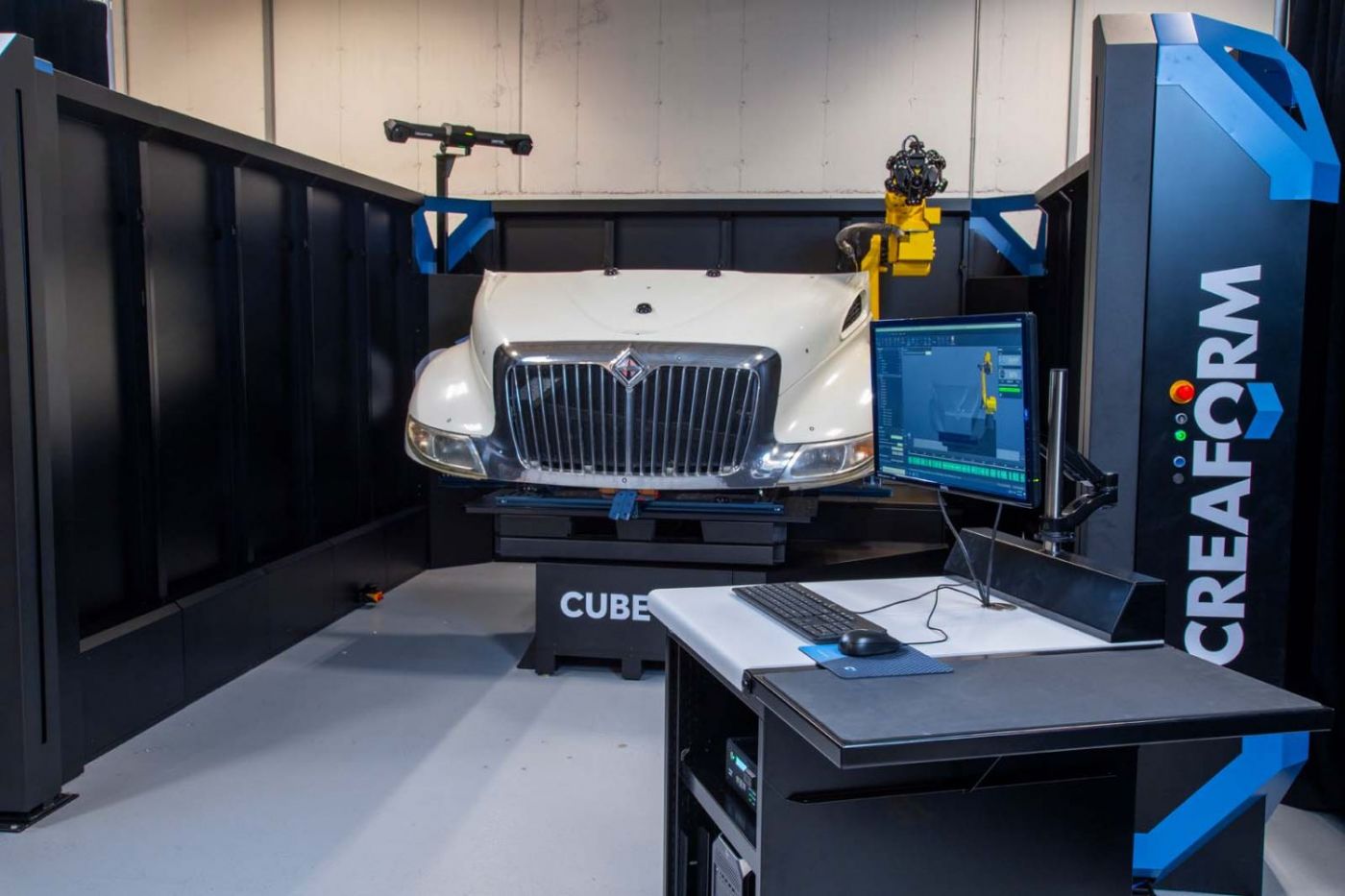

System CUBE-R to szybkie, dokładne i kompletne rozwiązanie dla aplikacji kontroli jakości produktów w warunkach produkcyjnych. System posiada zaimplementowany skaner MetraSCAN R-Series wykorzystujący technologię niebieskiego lasera, dzięki której możliwa jest akwizycja bardzo wymagających powierzchni często niemożliwych do zeskanowania przy użyciu skanerów działających w oparciu o światło strukturalne. Zastosowanie superszybkich kamer umożliwia skanowanie z prędkością blisko 2 milionów punktów na sekundę, a nowy projektor laserowy pozwala bez trudu pozyskiwać dane z krawędzi otworów elementów wykonanych z blachy. System dostarczany jest jako kompletne rozwiązanie występujące w 16 różnych konfiguracjach. Klient może wybrać spośród różnego rodzaju wygrodzenia, systemów zabezpieczeń czy nośności stołu obrotowego.

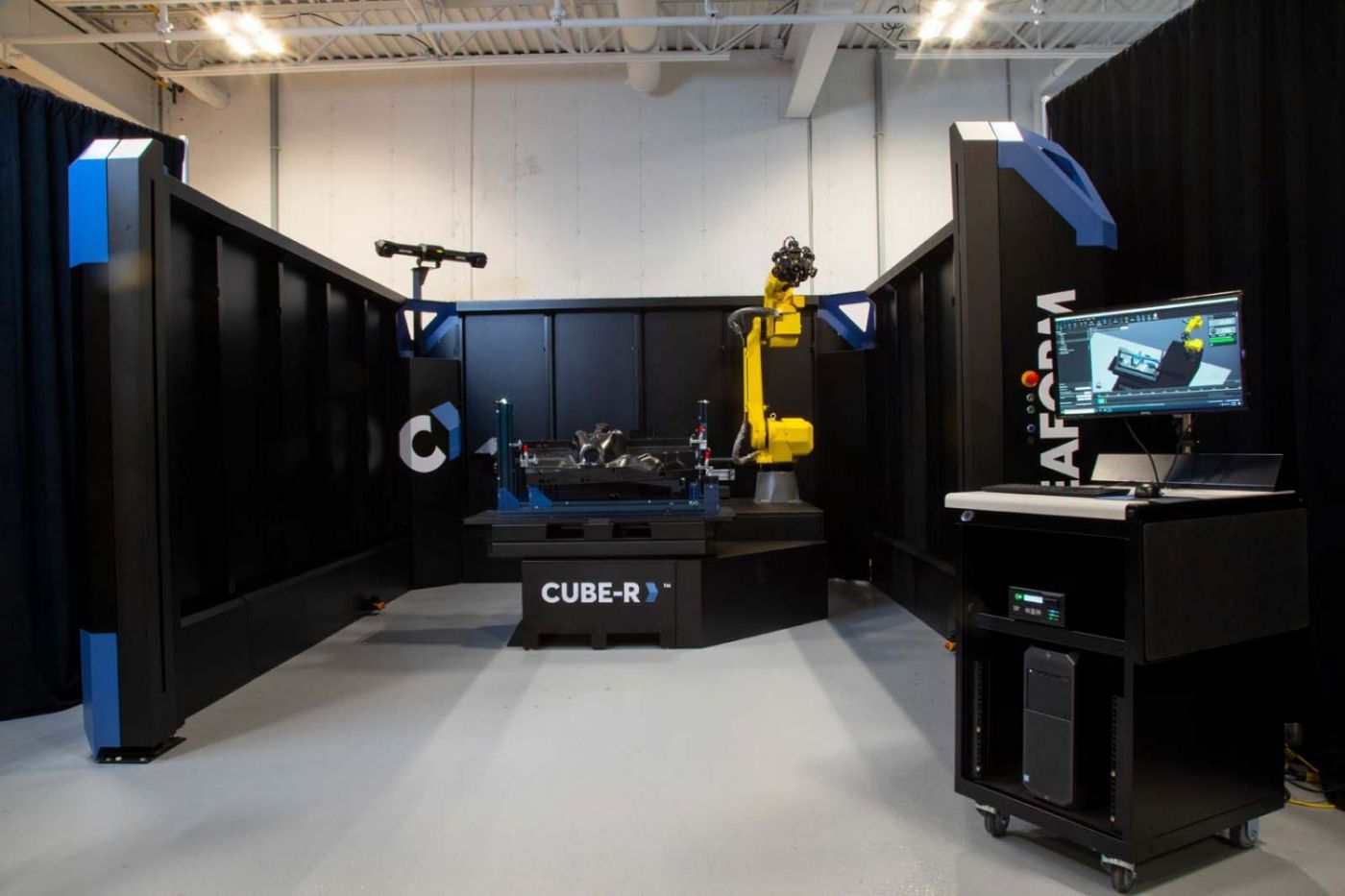

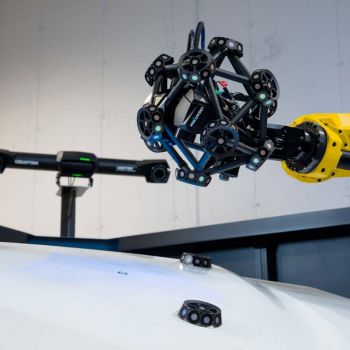

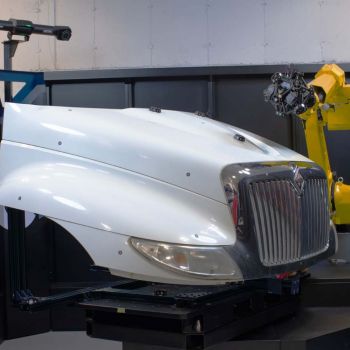

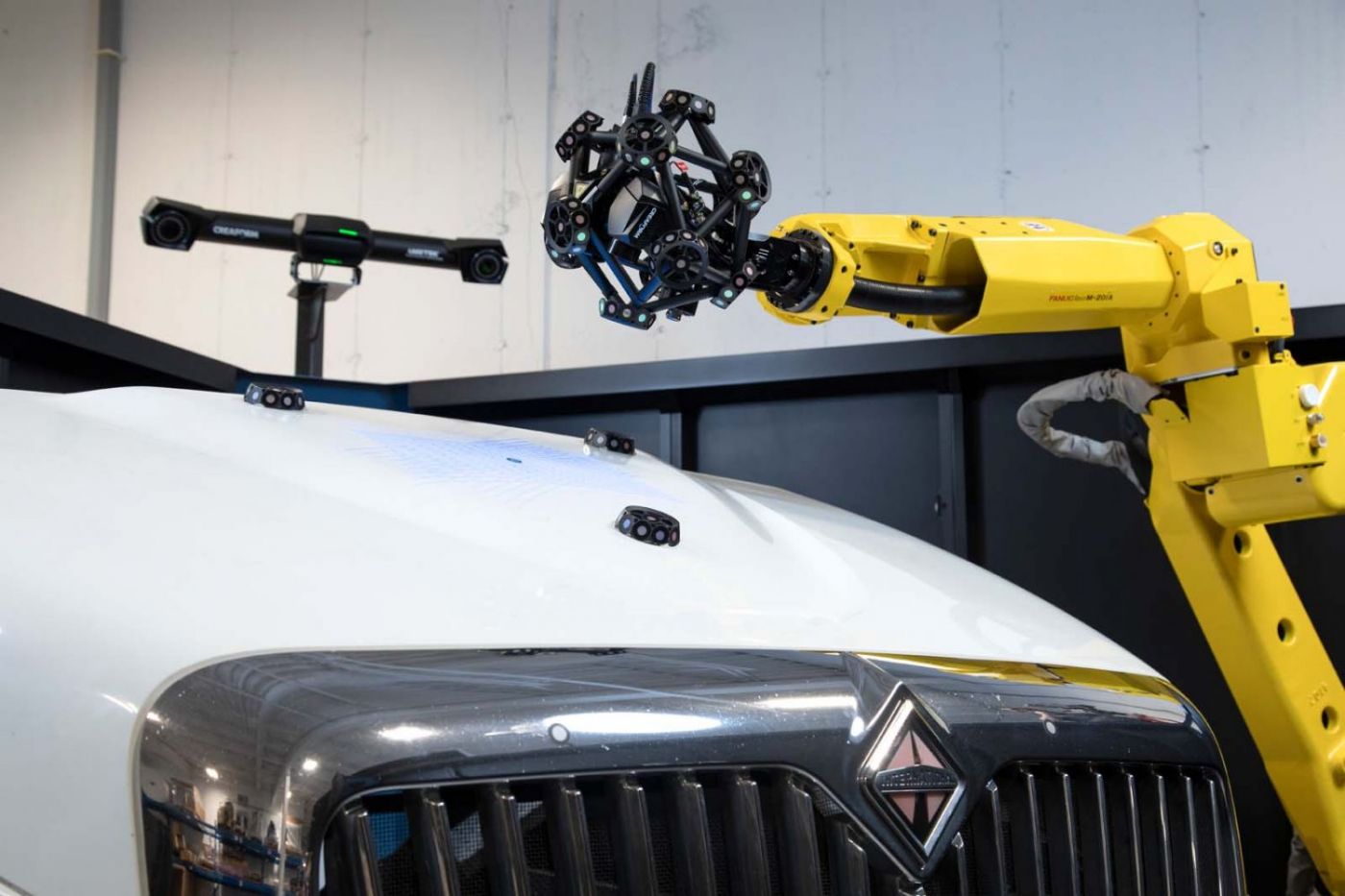

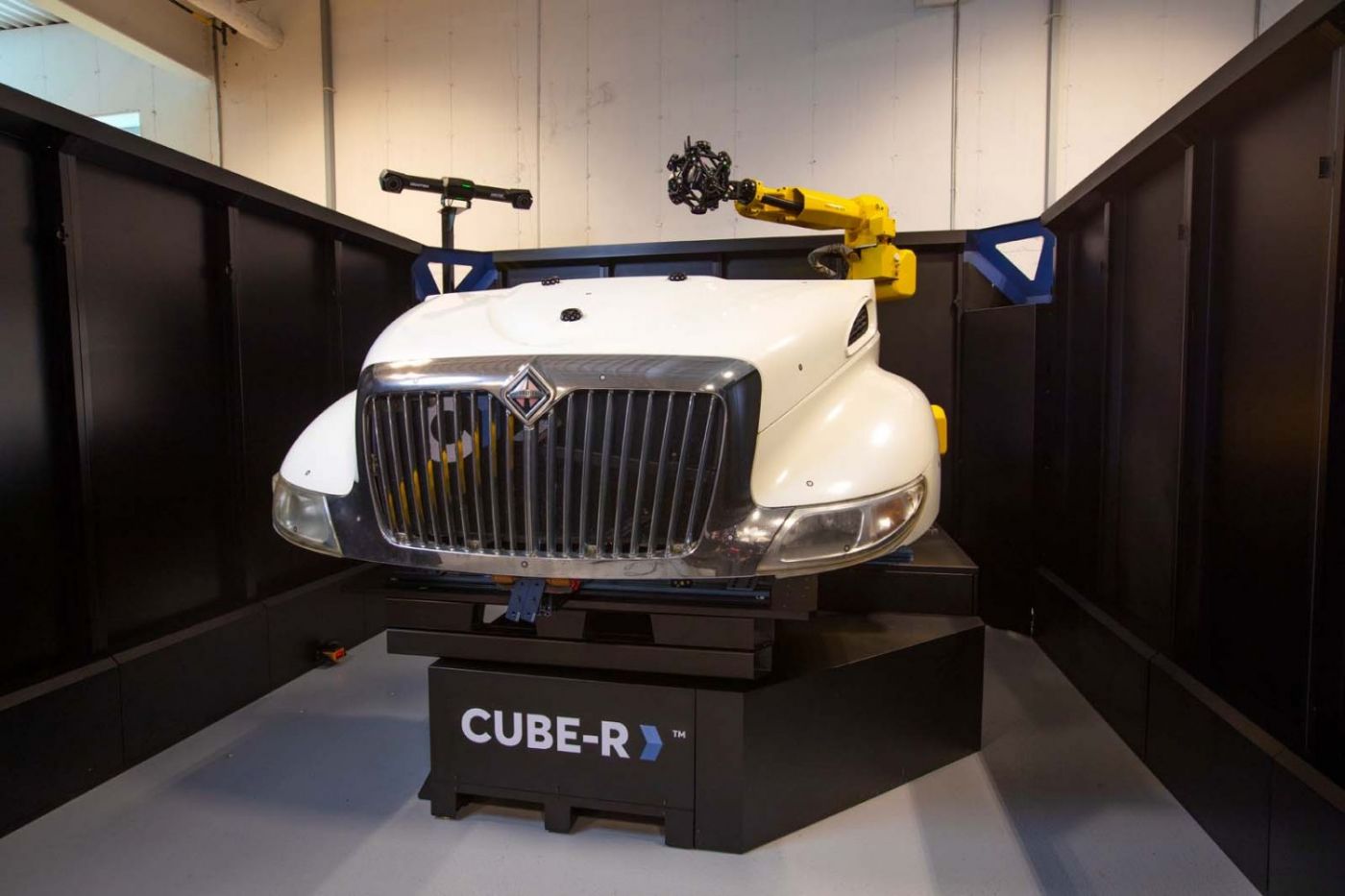

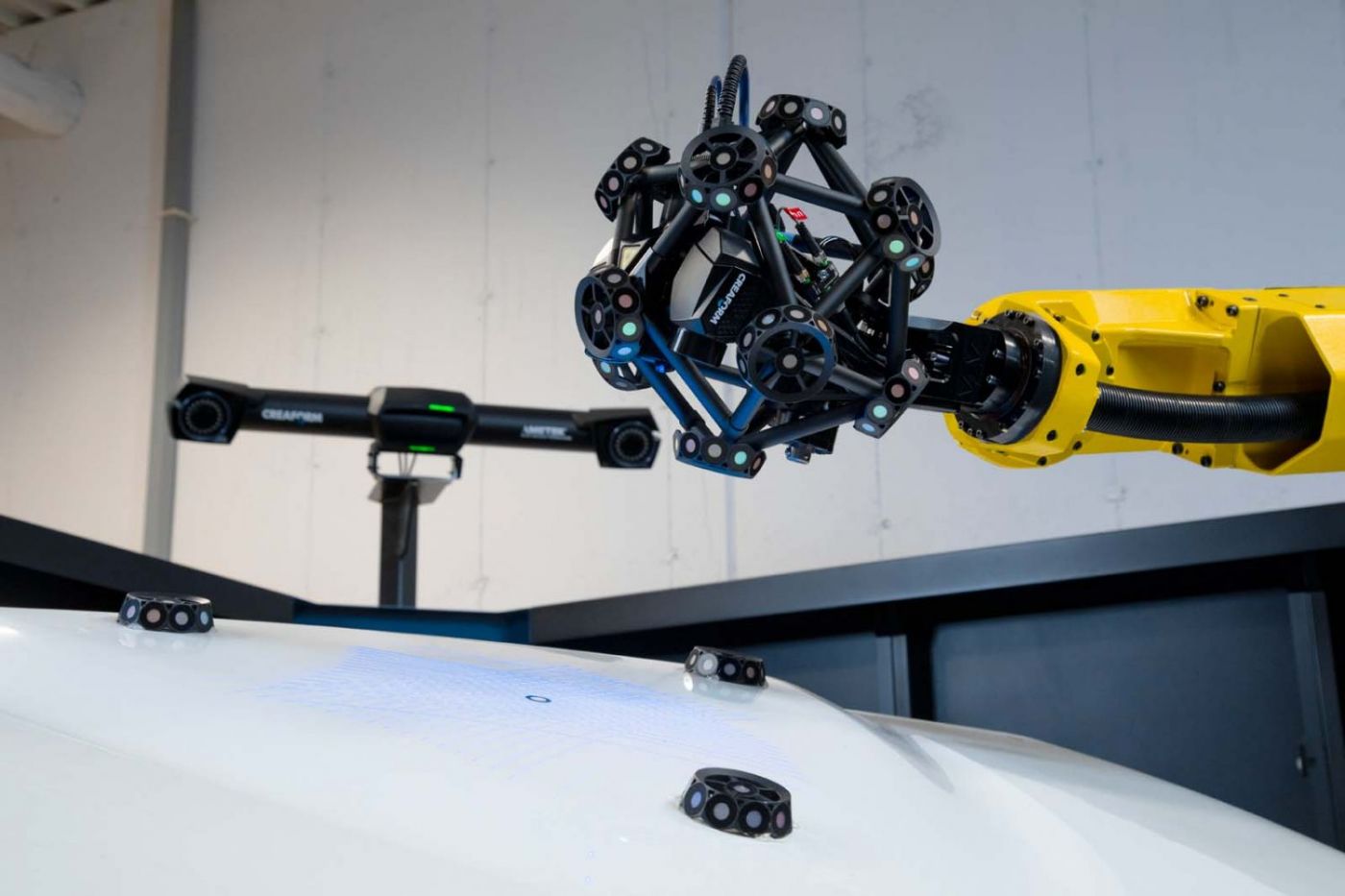

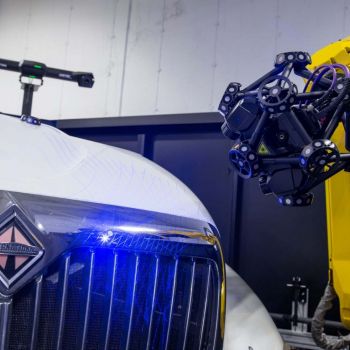

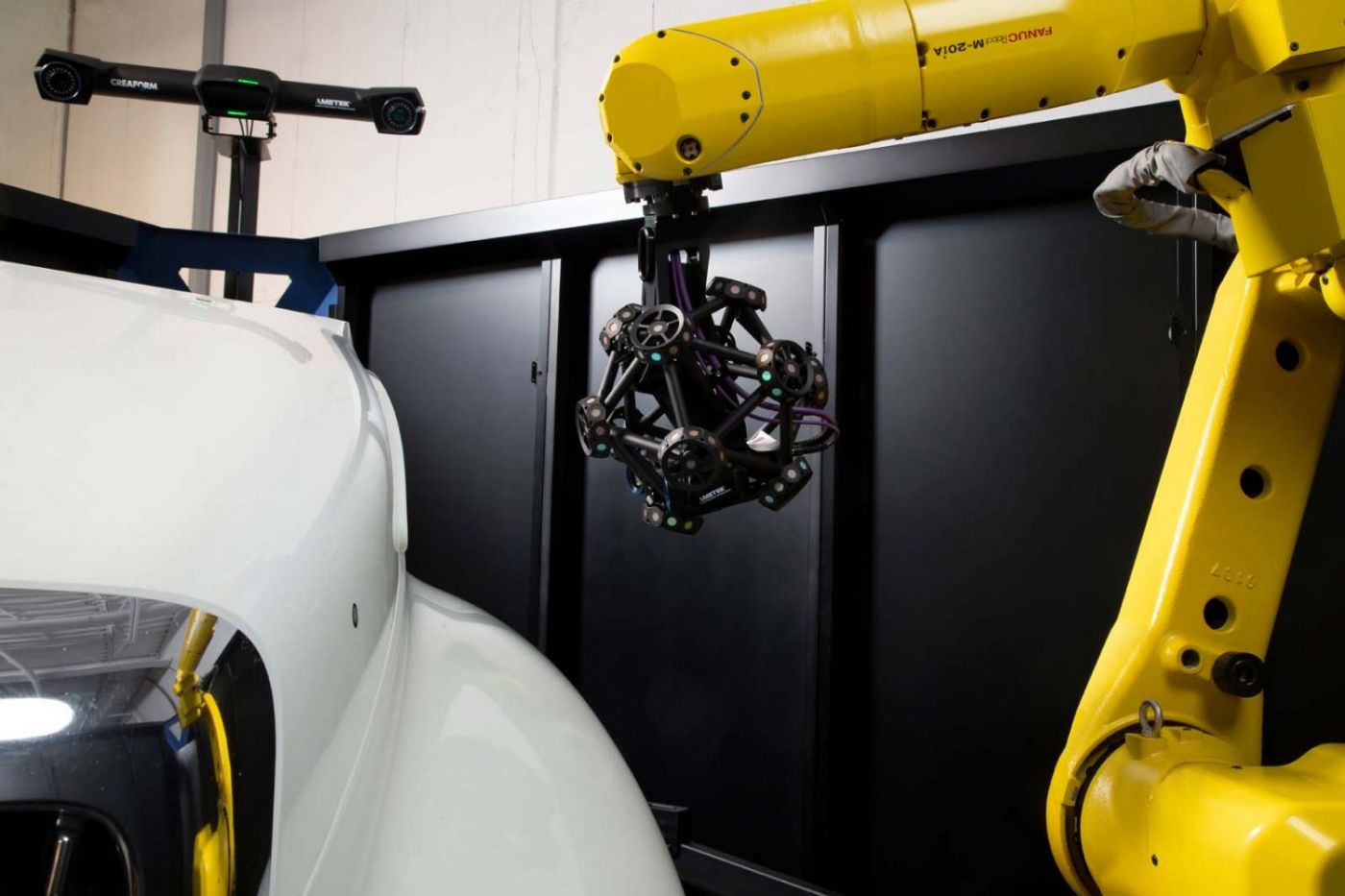

Wysoka dokładność systemu wynika z zastosowania optycznego urządzenia śledzącego C-TRACK z wbudowanym systemem fotogrametrycznym posiadającym wysokiej częstotliwości kamery, które umożliwia precyzyjne obserwowanie skanera oraz skanowanego obiektu w czasie rzeczywistym. Dzięki temu zarówno skaner jak i obiekt skanowany mogą się poruszać, a sam proces skanowania jest zupełnie niewrażliwy na występujące na hali produkcyjnej drgania wywołane przez pracujące maszyny.

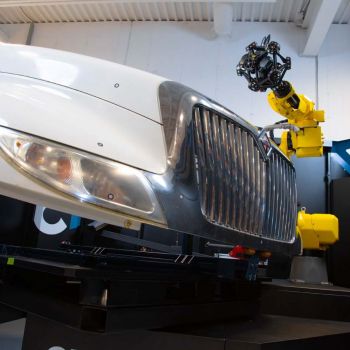

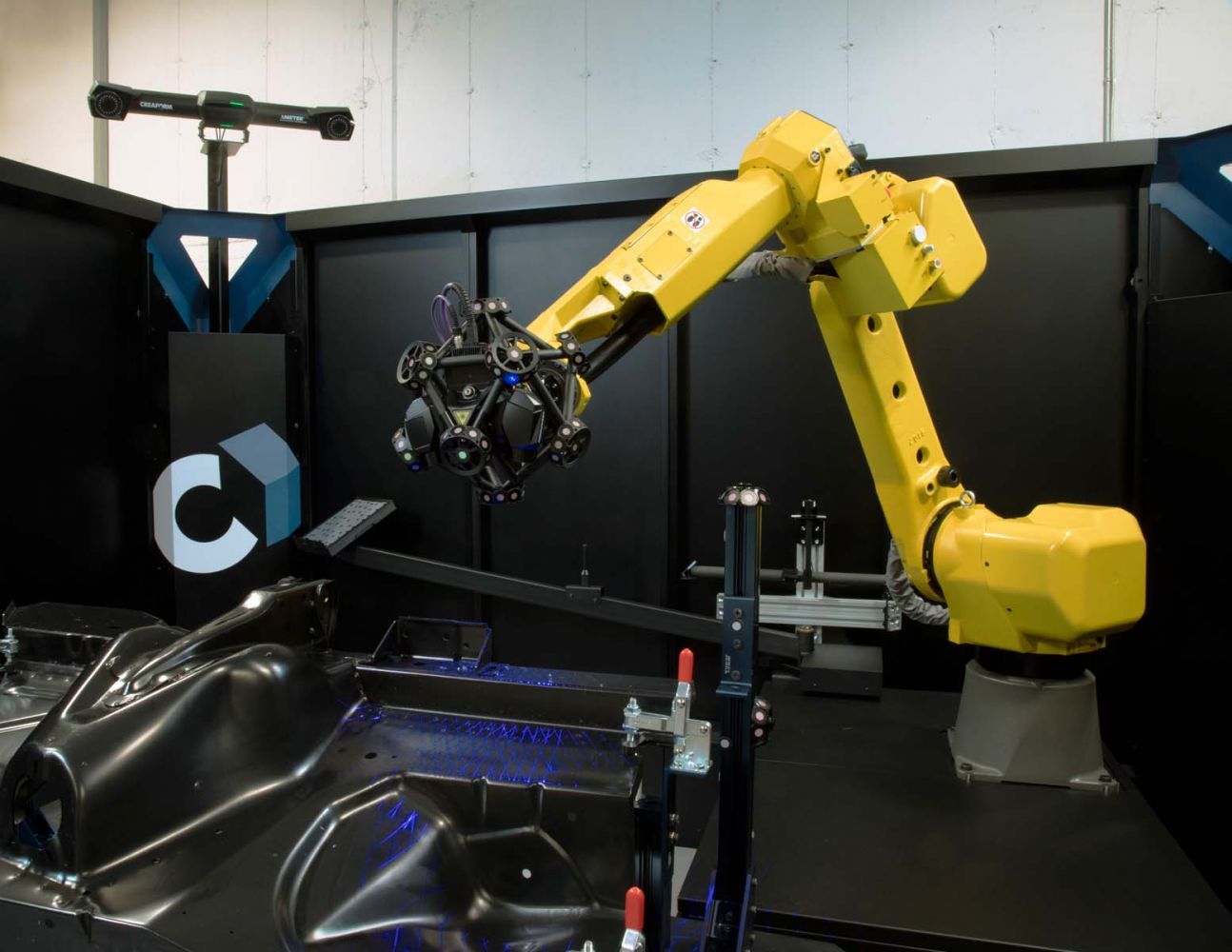

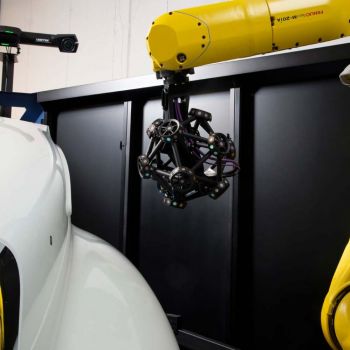

Urządzenie może pracować w automatycznym cyklu trwającym 24 godziny, 7 dni w tygodniu, podczas którego mogą być mierzone elementy o długości do 3m i wysokości 1,5m. Kalibracja optyki odbywa się w pełni automatycznie z wykorzystaniem automatycznego urządzenia kalibrującego traker oraz specjalnej płyty kalibrującej głowicę skanującą.

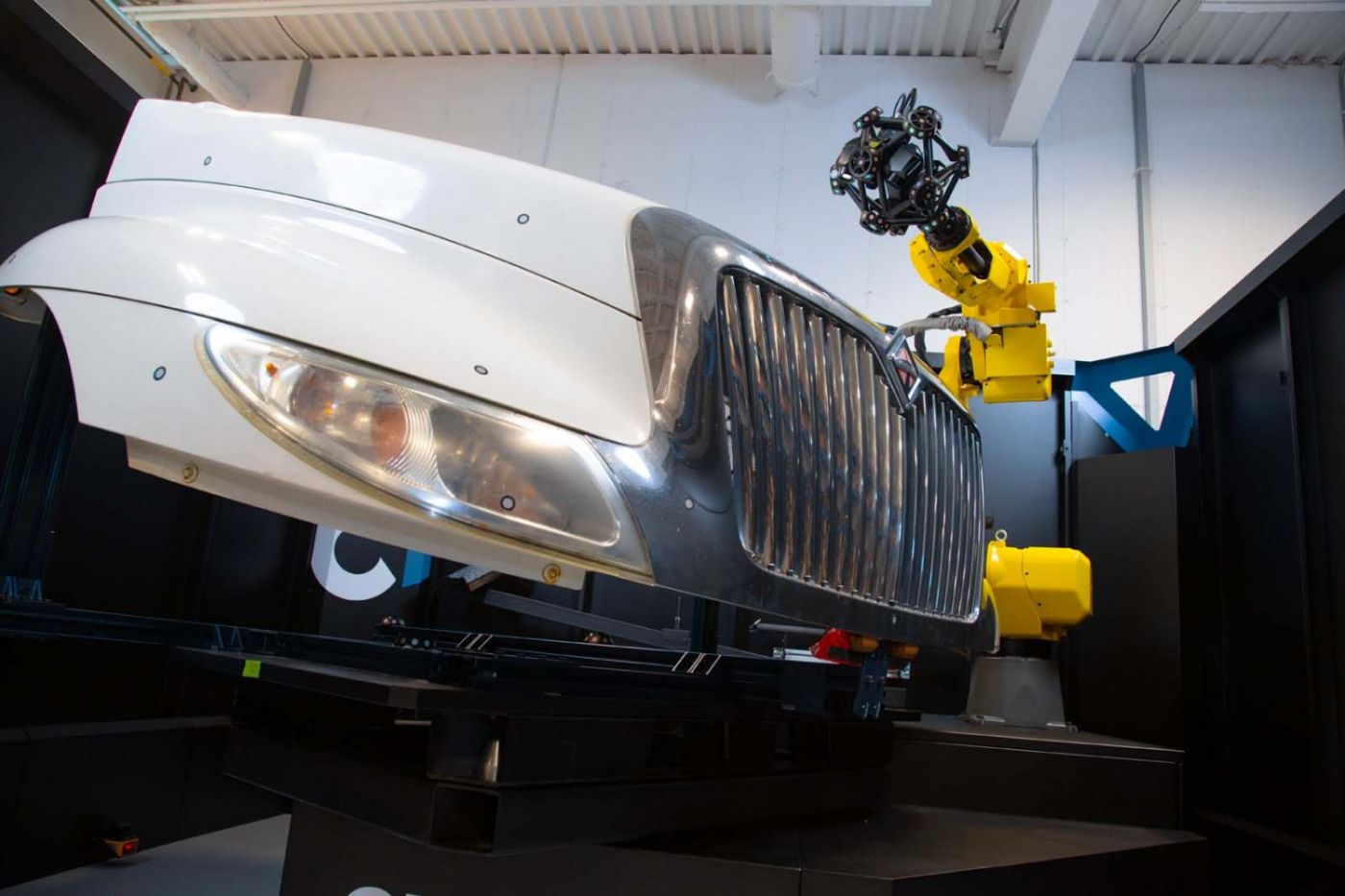

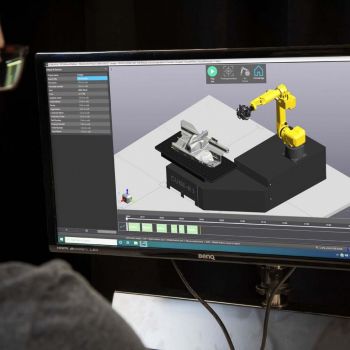

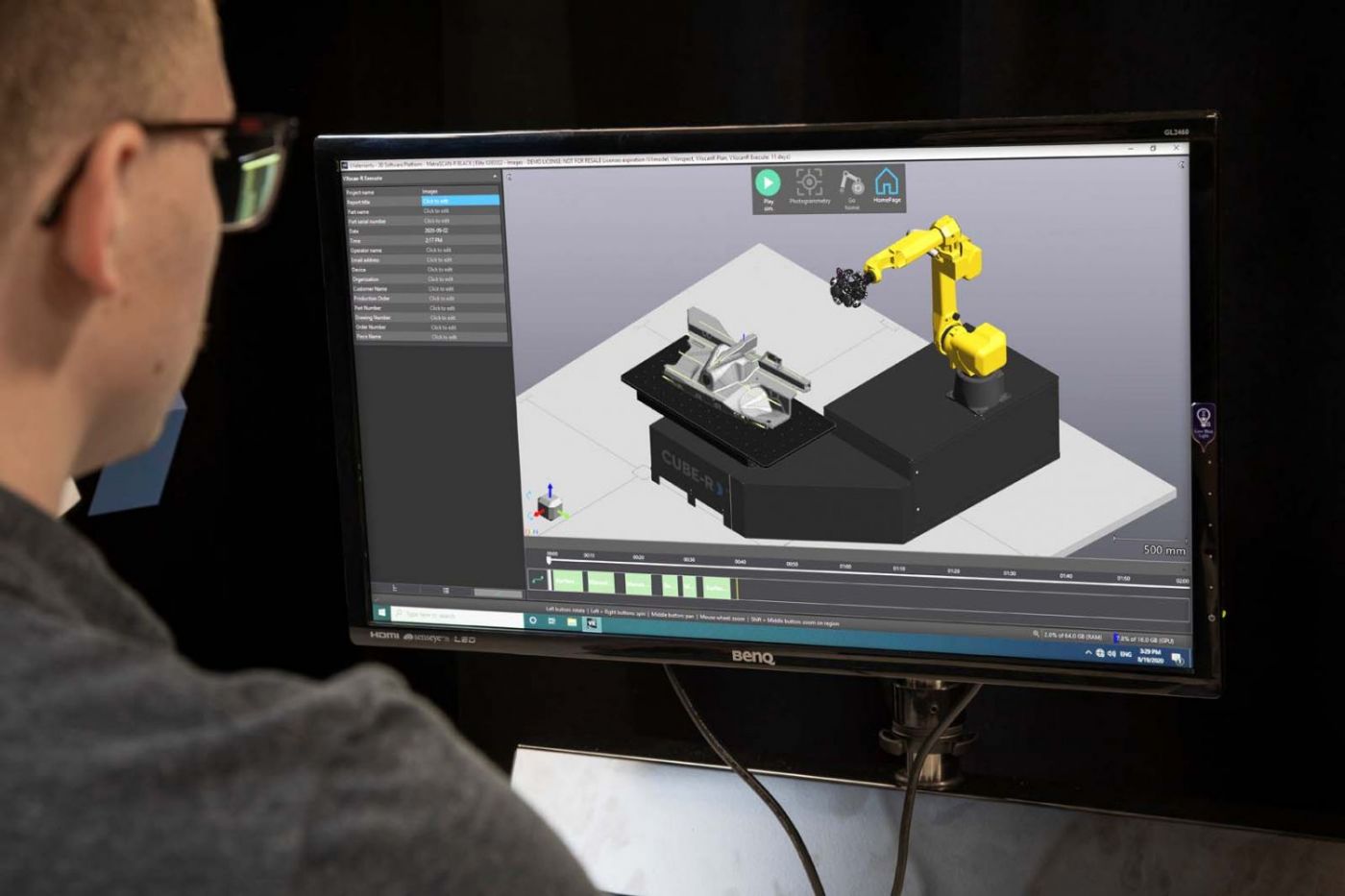

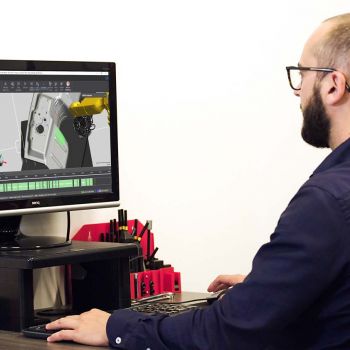

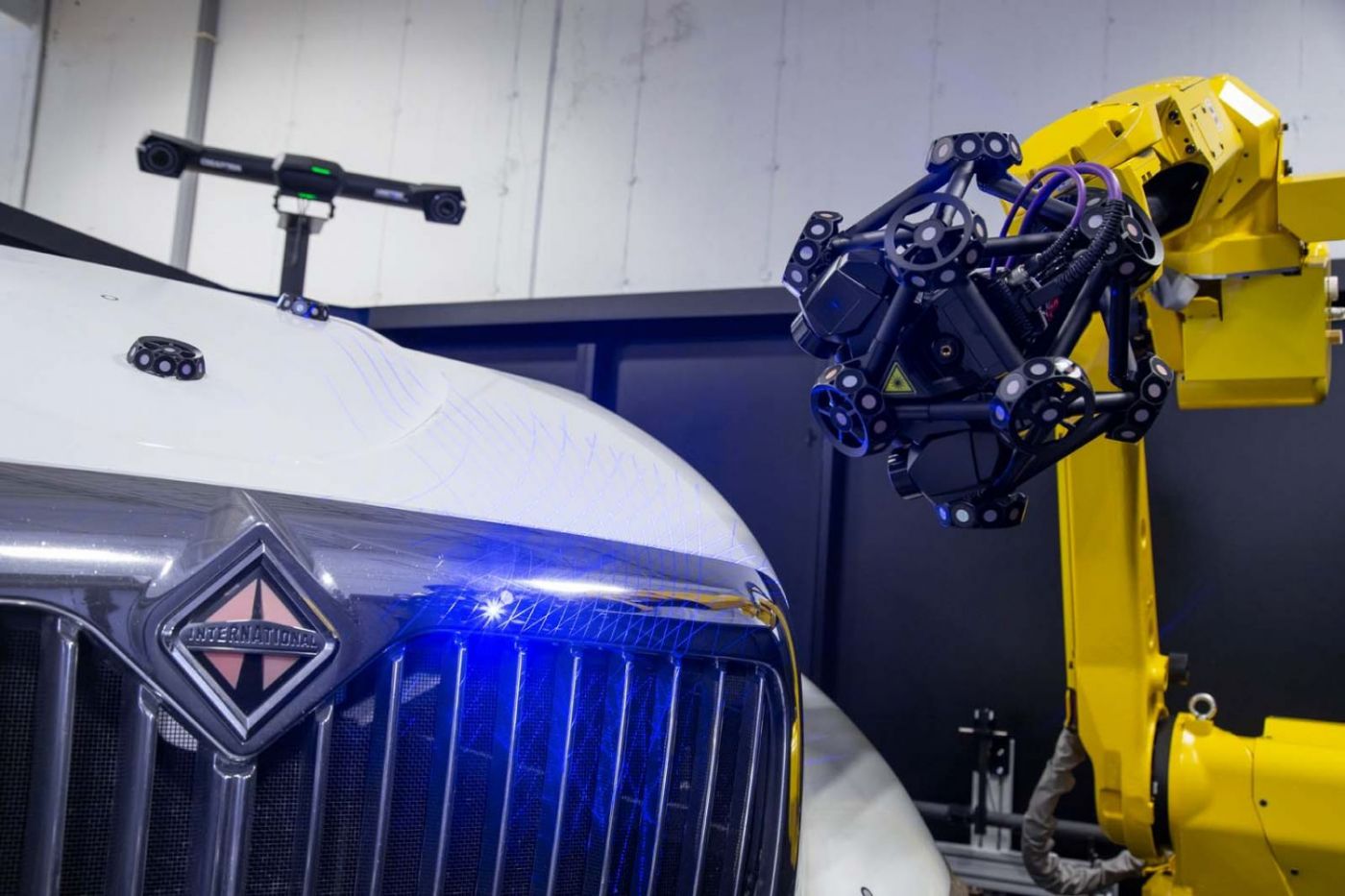

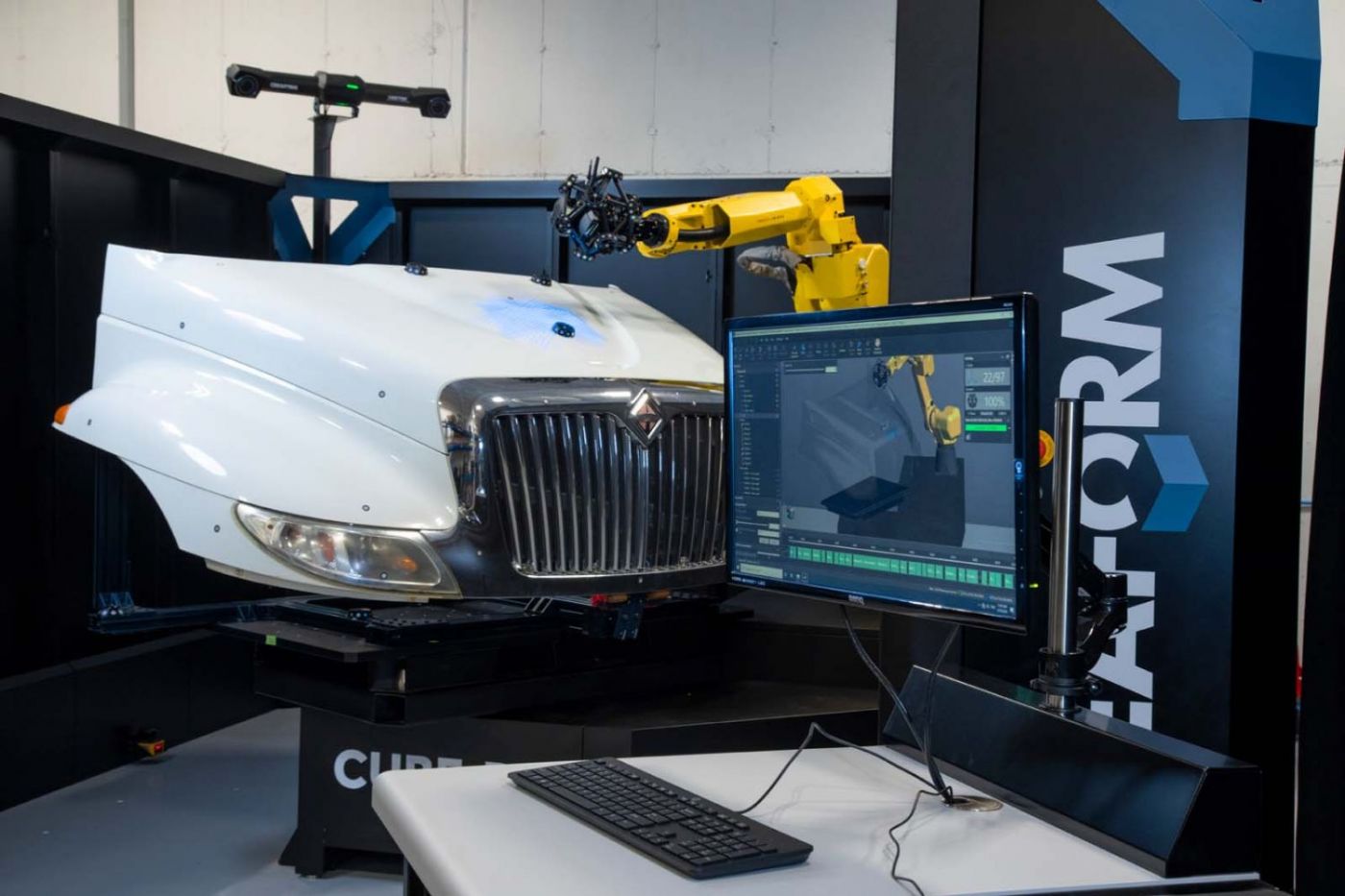

System CUBE-R obsługiwany jest przez innowacyjne oprogramowanie VXscan-R pozwalające na przygotowanie ścieżki robota, symulacje oraz uruchomienie programu skanowania w kilku prostych krokach. Dzięki inteligentnym algorytmom cały proces staje się szybki i prosty. Ponadto oprogramowanie umożliwia pełną konfigurację parametrów skanera oraz kalibrację systemu. Posiada wbudowany system bezpieczeństwa zapewniający wykrywanie i unikanie kolizji. Dodając do tego intuicyjny interfejs użytkownika zyskujemy narzędzie, które do obsługi nie wymaga znajomości programowania robotów i zapewnia szybkie wdrożenie operatorów. System współpracuje również z wiodącymi programami Metrologic Group - X4 i-Robot, 3D Systems – Geomagic Solutions oraz InnovMetric Software – PolyWorks.

Cechy:

  • najszybszy automatyczny system pomiarowy na świecie
  • wysoka i stabilna dokładność zapewniona w rzeczywistych warunkach produkcyjnych, niewrażliwość na zakłócenia przemysłowe typu drgania lub zmiany natężenia oświetlenia

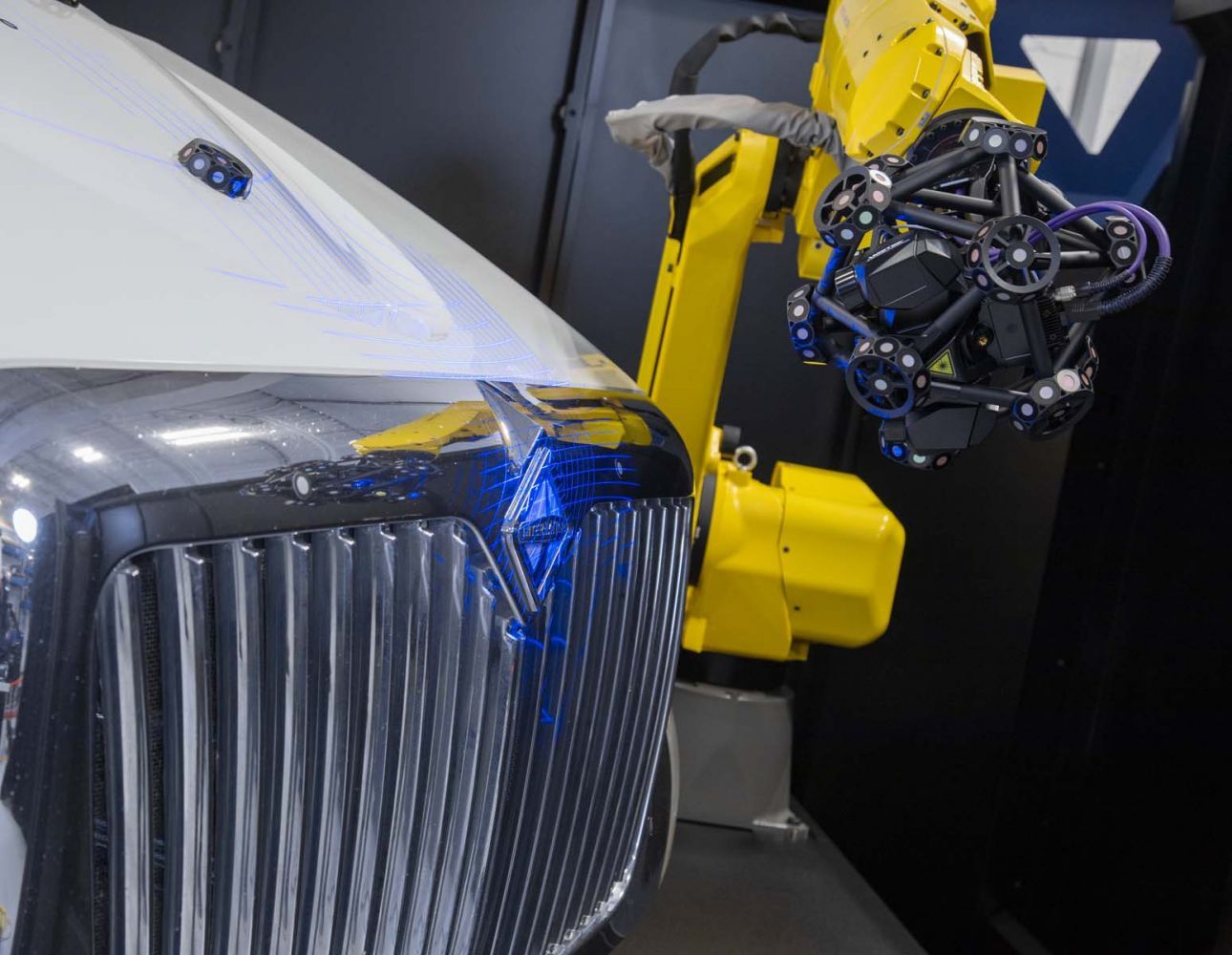

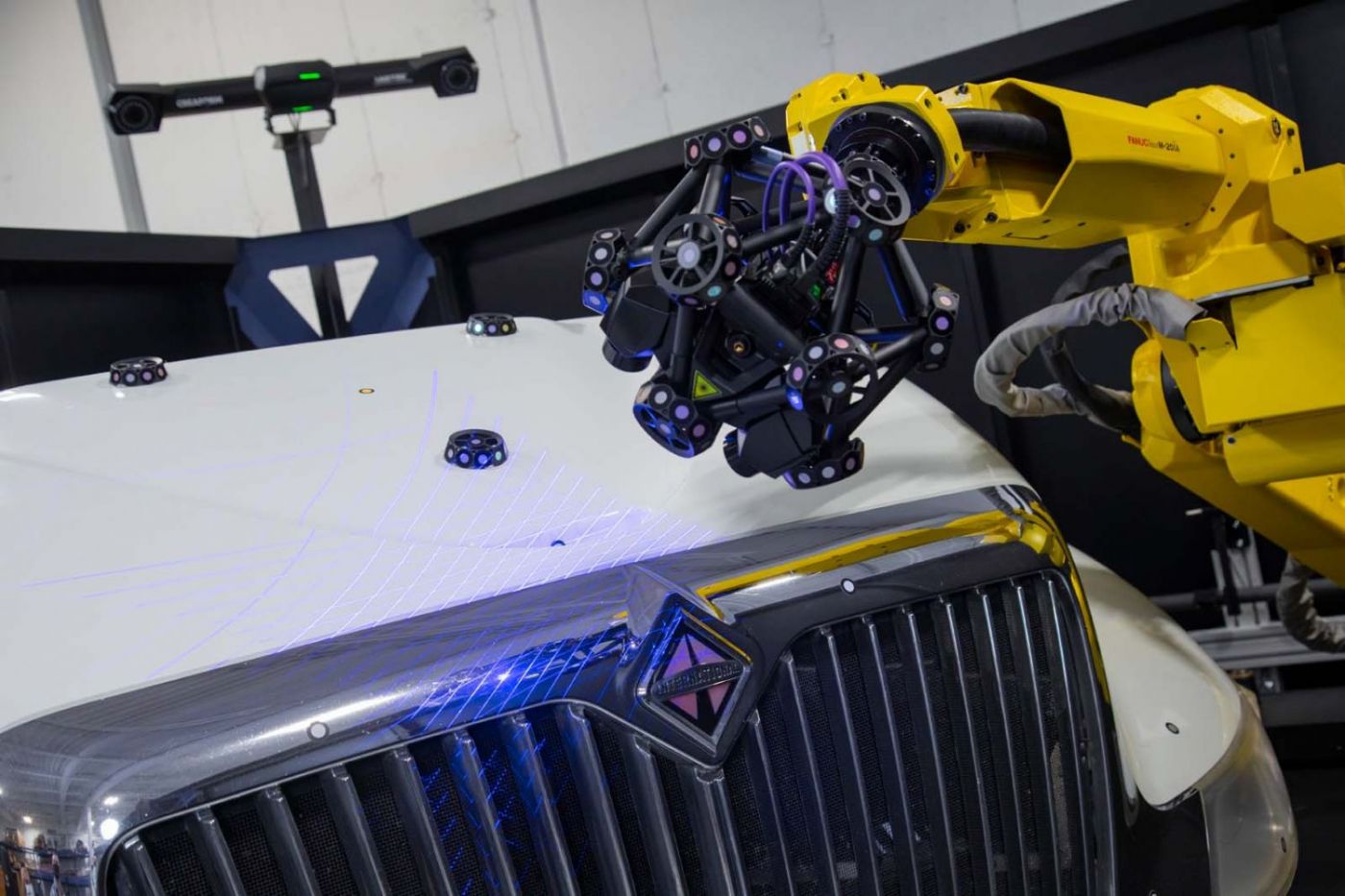

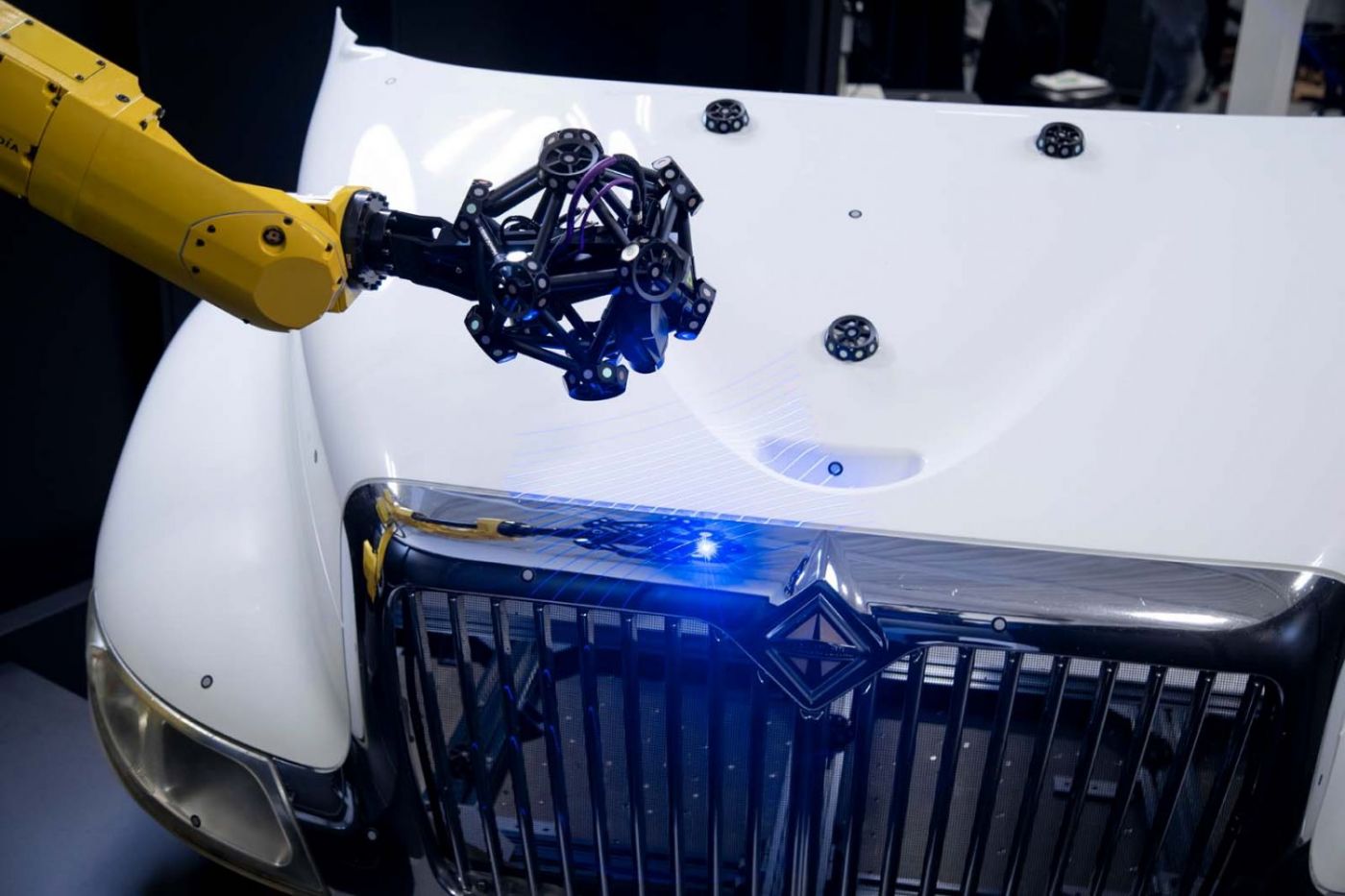

  • skanowanie powierzchni refleksyjnych bez ich specjalnego przygotowania

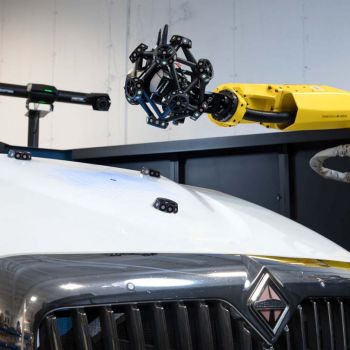

  • nie wymaga sztywnego zamocowania części – zarówno skaner jak i mierzony obiekt mogą się poruszać
  • wizualizacja danych w czasie rzeczywistym
  • automatyczne generowanie raportów pomiarowych bezpośrednio po wykonaniu pomiaru

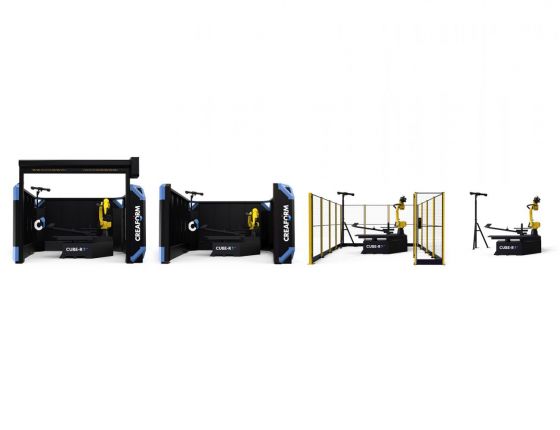

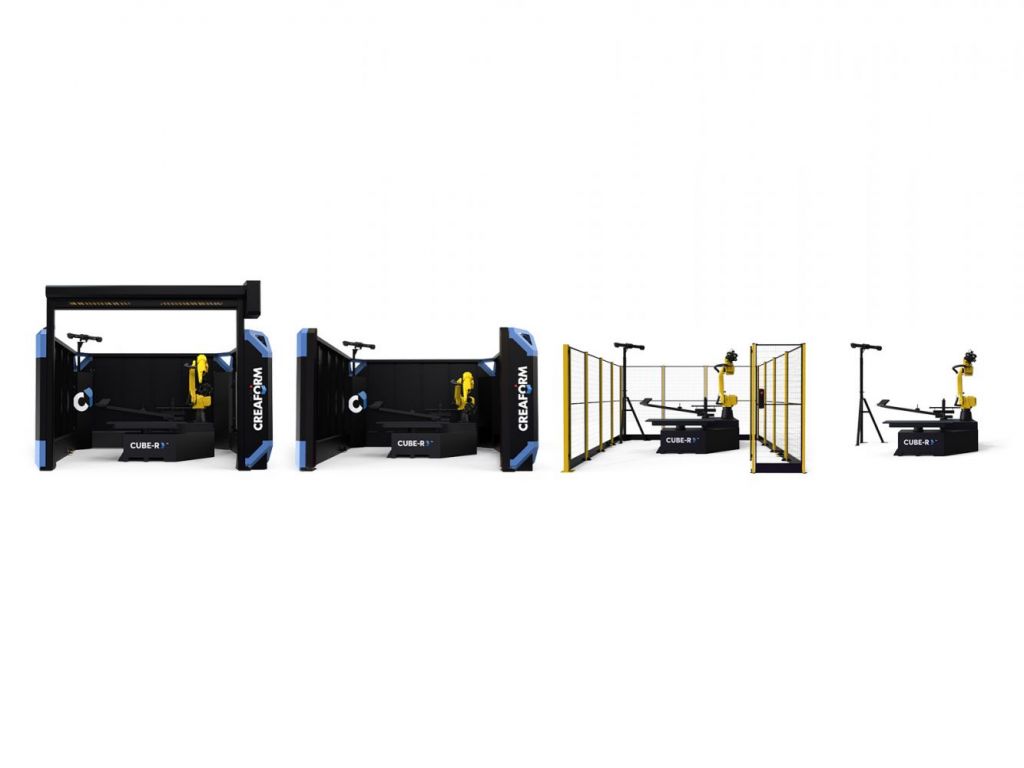

  • aż 16 konfiguracji do wyboru
  • system dostarczany jako kompletne rozwiązanie również integrowane z linią produkcyjną

Specyfikacja

Specyfikacja techniczna systemu CUBE-R
System CUBE-R
Wymiary zabudowy:
 4,1x4,1x3,1 m
Maksymalne wymiary części:
do 3 m
Maksymalna masa części:
do 1000 kg
Mocowanie:
wymagane mocowanie do podłoża
Specyfikacja techniczna zautomatyzowanego optycznego systemu skanującego MetraSCAN R-Series
Model:
MetraSCAN R-Series
Prędkość pomiarowa:
1,8 mln pkt/s
Źródło światła:
45 linii lasera niebieskiego
Maksymalny błąd dopuszczalny (MPE):
(0,044 + L/6,7x104) mm
Odległość pomiarowa:

300 mm

Głębokość pola pomiarowego:
250 mm
Powierzchnia pomiarowa:
310x350 mm
Temperaturowy zakres pracy:

5-40˚C

Wymiary:
Skaner: 289x235x296 mm
Traker: 1031x181x148 mm
Masa:
Skaner: 2,91 kg
C-Track: 5,7 kg
