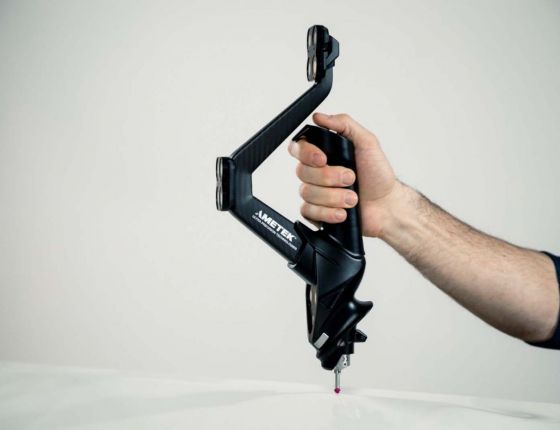

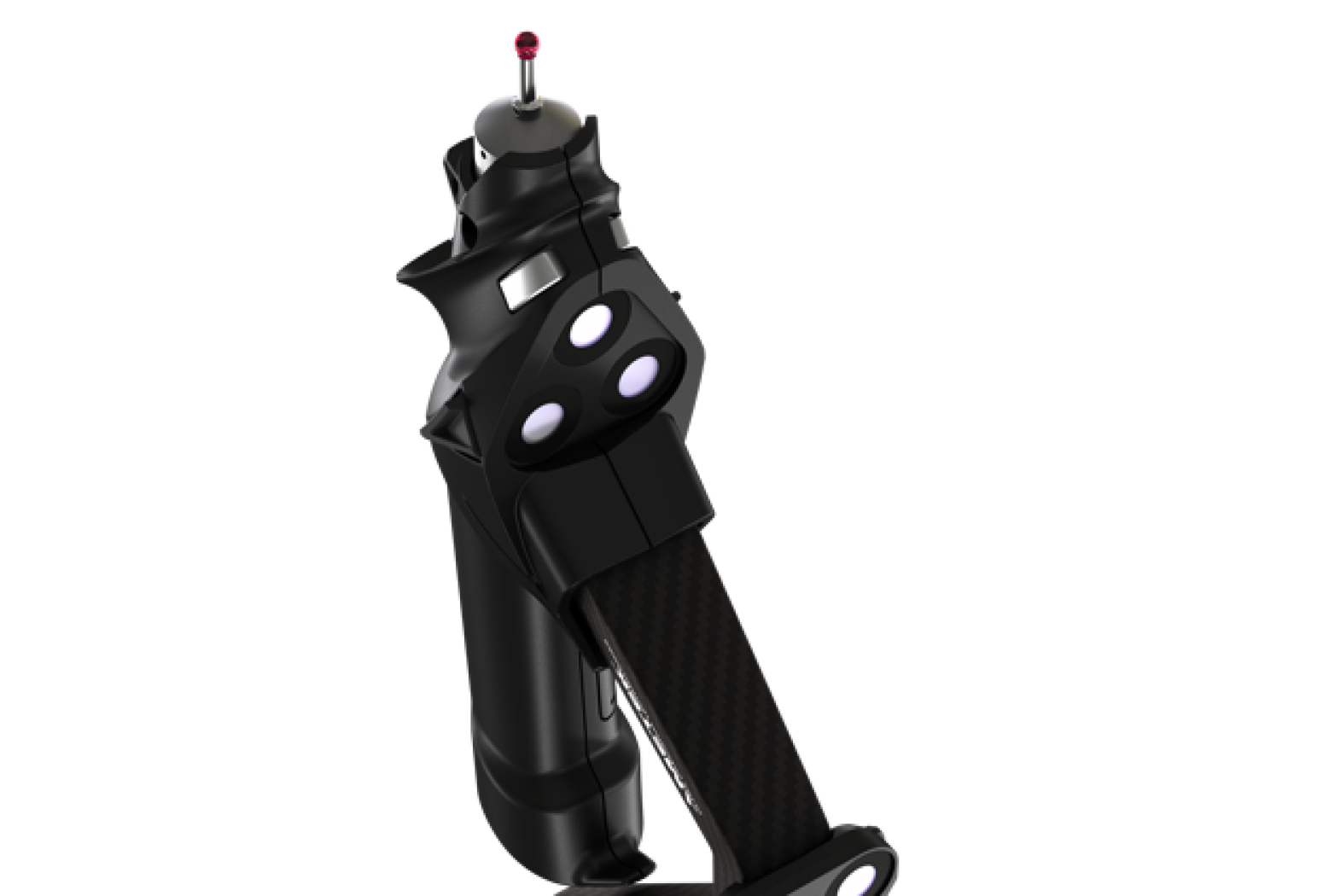

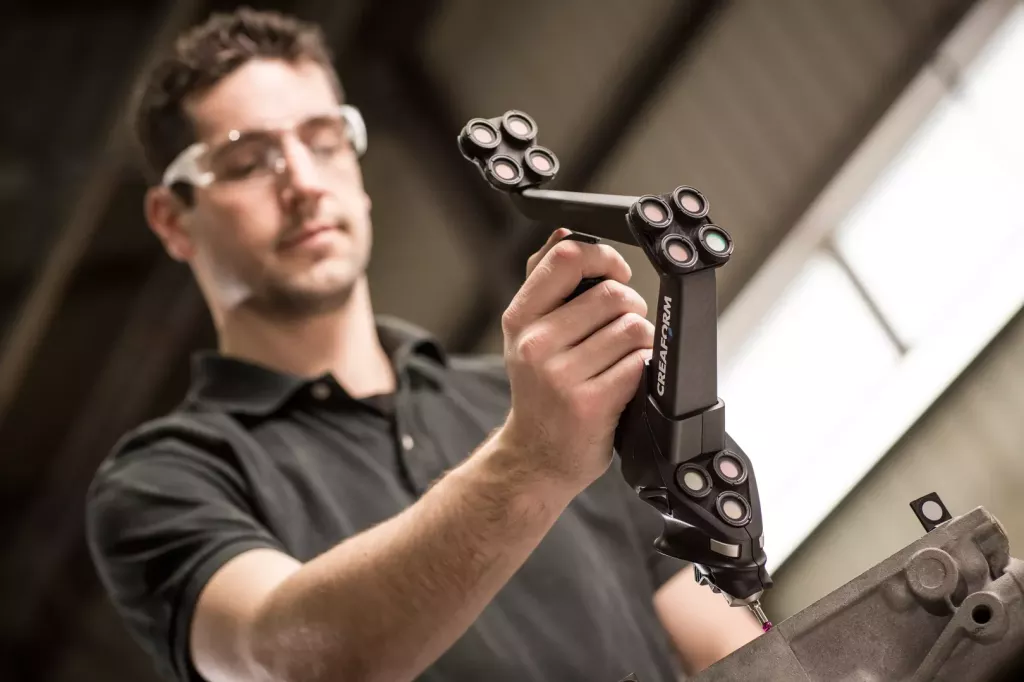

CMM - HandyPROBE

Przenośna współrzędnościowa maszyna pomiarowa

Producent: CREAFORM

• Bezprzewodowa współrzędnościowa maszyna pomiarowa (CMM)
• Intuicyjna obsługa i krótki czas wdrożenia operatora
• Lekka, ergonomiczna konstrukcja do pracy w zakładzie i w terenie

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Dowiedz się więcej

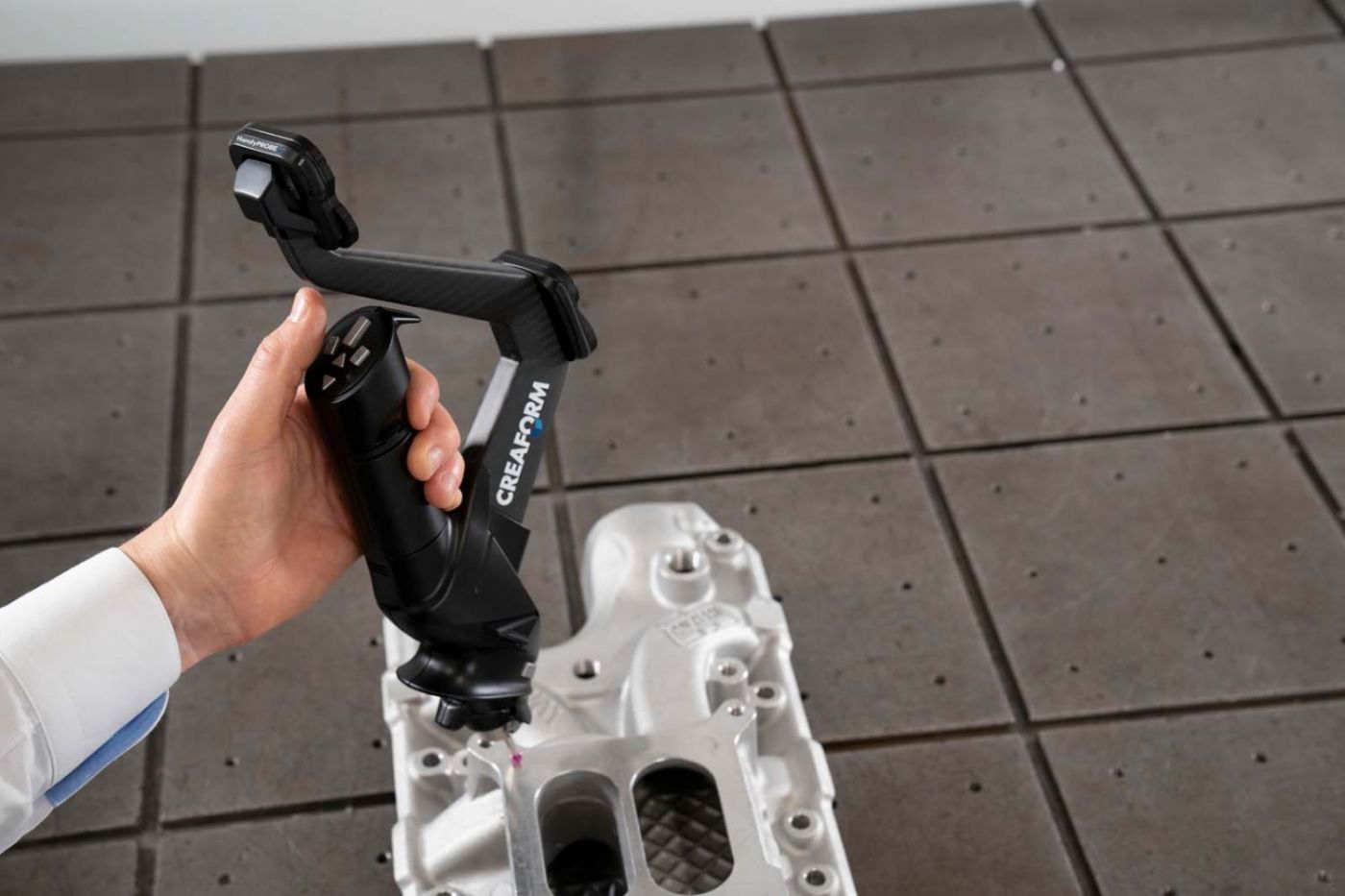

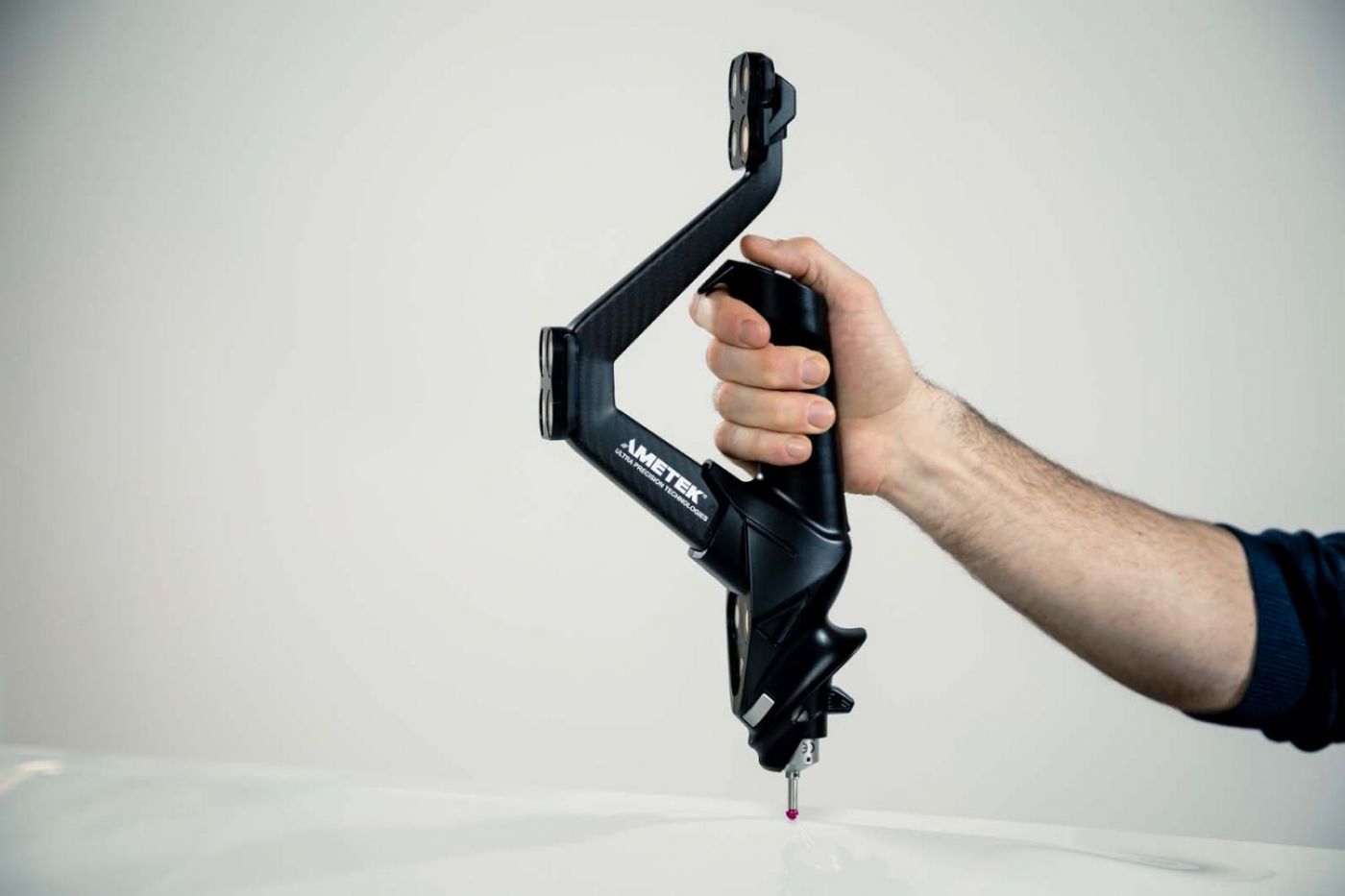

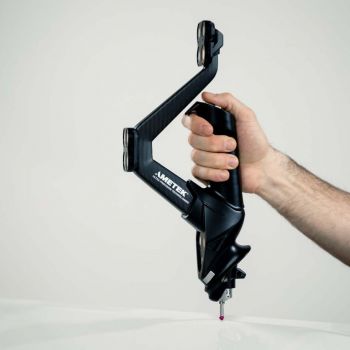

Przenośna współrzędnościowa maszyna pomiarowa CMM - HandyPROBE

+ 14

Opis produktu

Prezentacja u klienta

Usługa pomiarowa

Serwis gwarancyjny i pogwarancyjny

Profesjonalne doradztwo

Szkolenie produktowe

Szybkie ofertowanie

Oprogramowanie w języku polskim

Dedykowane oprogramowanie

Usługa wzorcowania

Prezentacja w ITA

Prezentacja zdalna

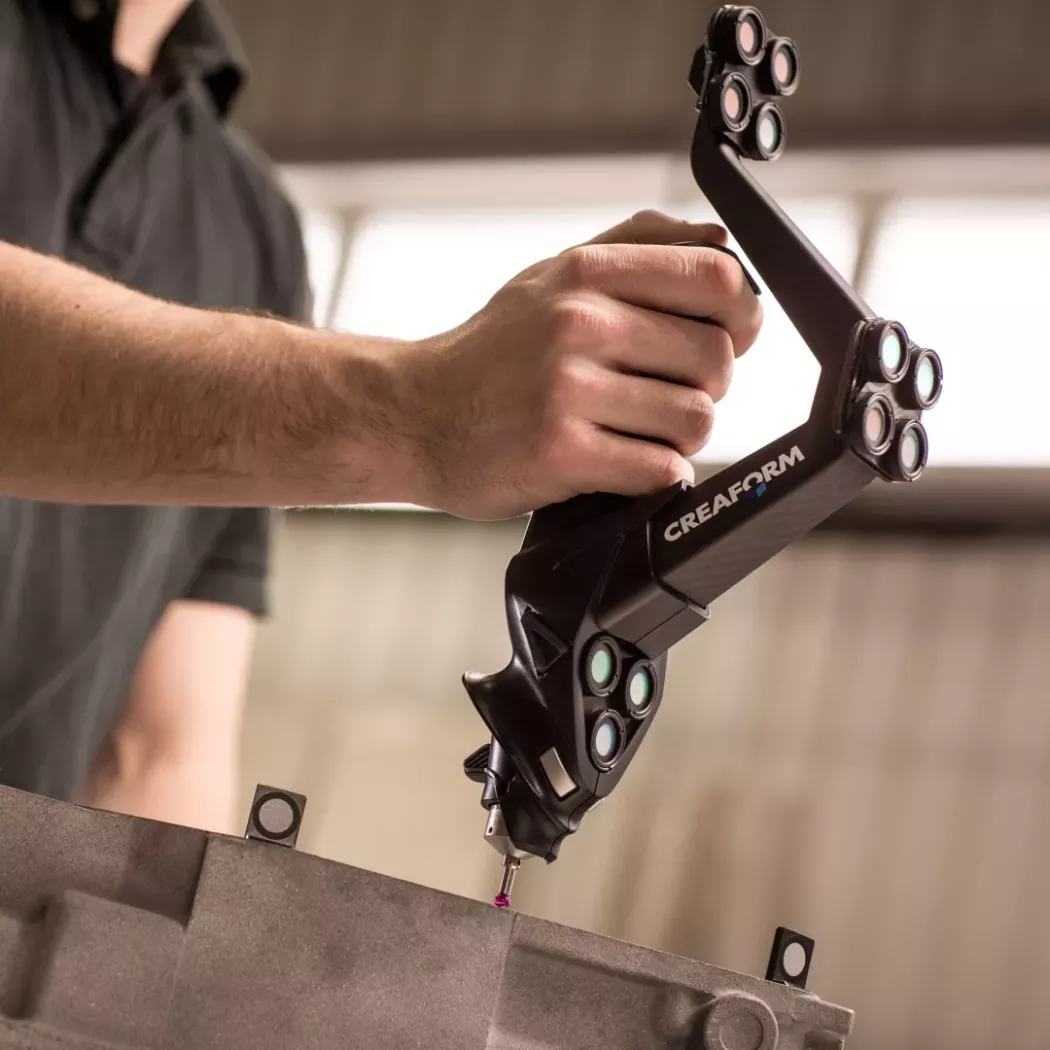

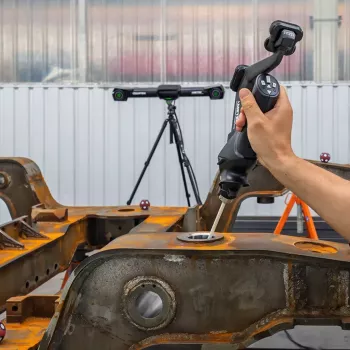

Bezprzewodowy CMM HandyPROBE redefiniuje mobilne pomiary 3D, łącząc niezrównaną elastyczność z metrologiczną precyzją. Dzięki zaawansowanemu systemowi C-Track sonda stykowa jest automatycznie lokalizowana w przestrzeni, co eliminuje konieczność statycznego montażu urządzenia czy obiektu. Dynamiczny układ referencyjny pozwala mierzyć skomplikowane geometrycznie detale oraz dużych rozmiarów konstrukcje, nawet gdy zarówno mierzone przedmioty, jak i sam skaner są w ruchu. Intuicyjny interfejs i zoptymalizowane oprogramowanie skracają czas szkolenia operatora do minimum, a lekka, bezprzewodowa konstrukcja zapewnia komfort pracy w trudnych warunkach przemysłowych oraz w terenie. HandyPROBE to idealne rozwiązanie dla inżynierów i specjalistów jakości, poszukujących szybkiego, elastycznego i dokładnego systemu CMM.

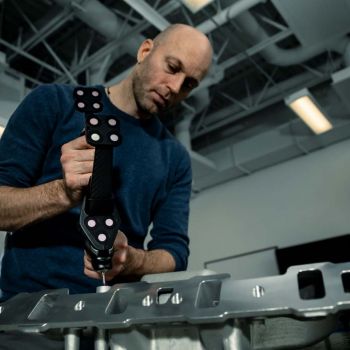

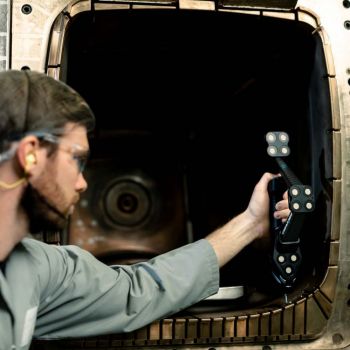

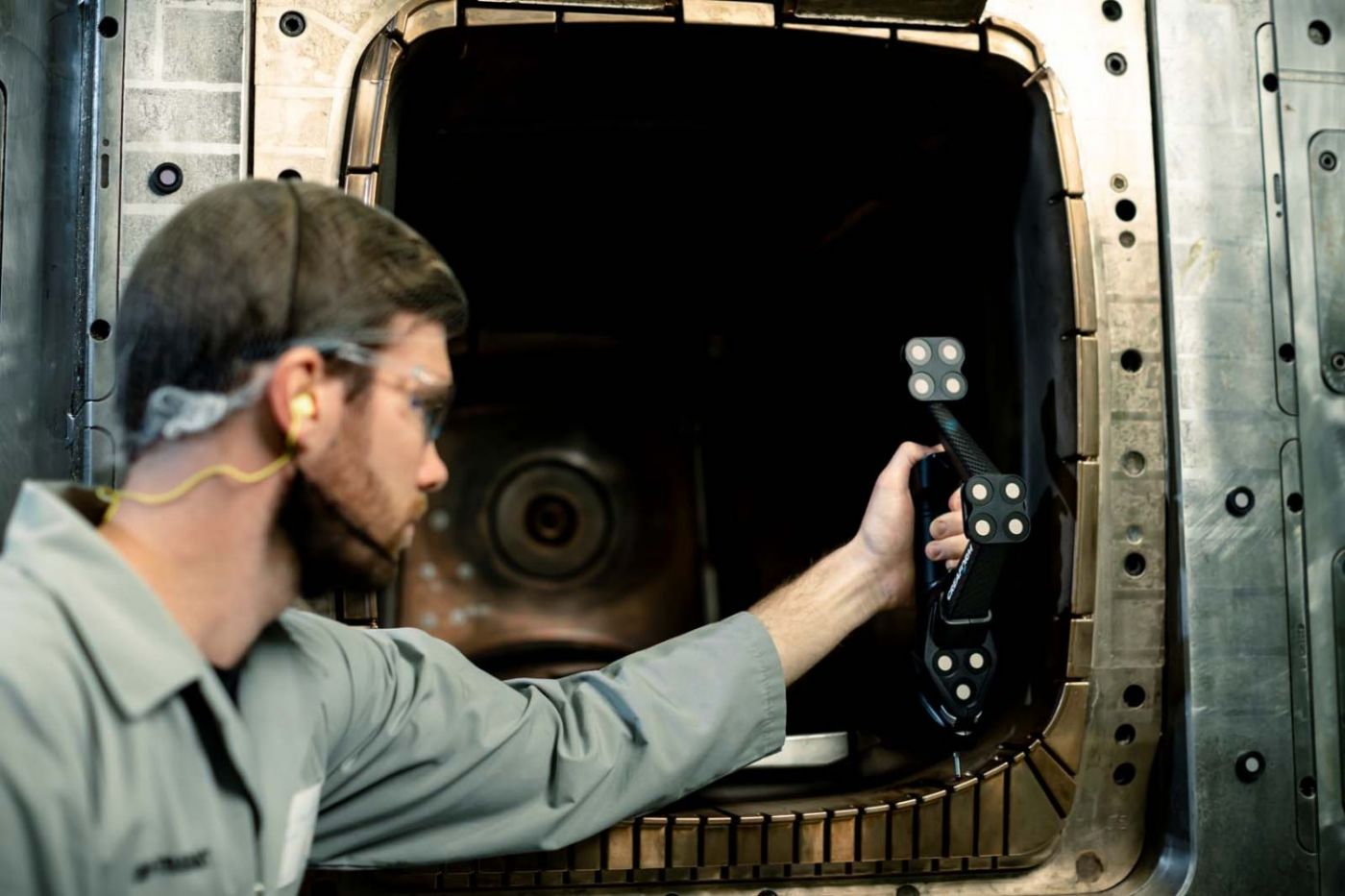

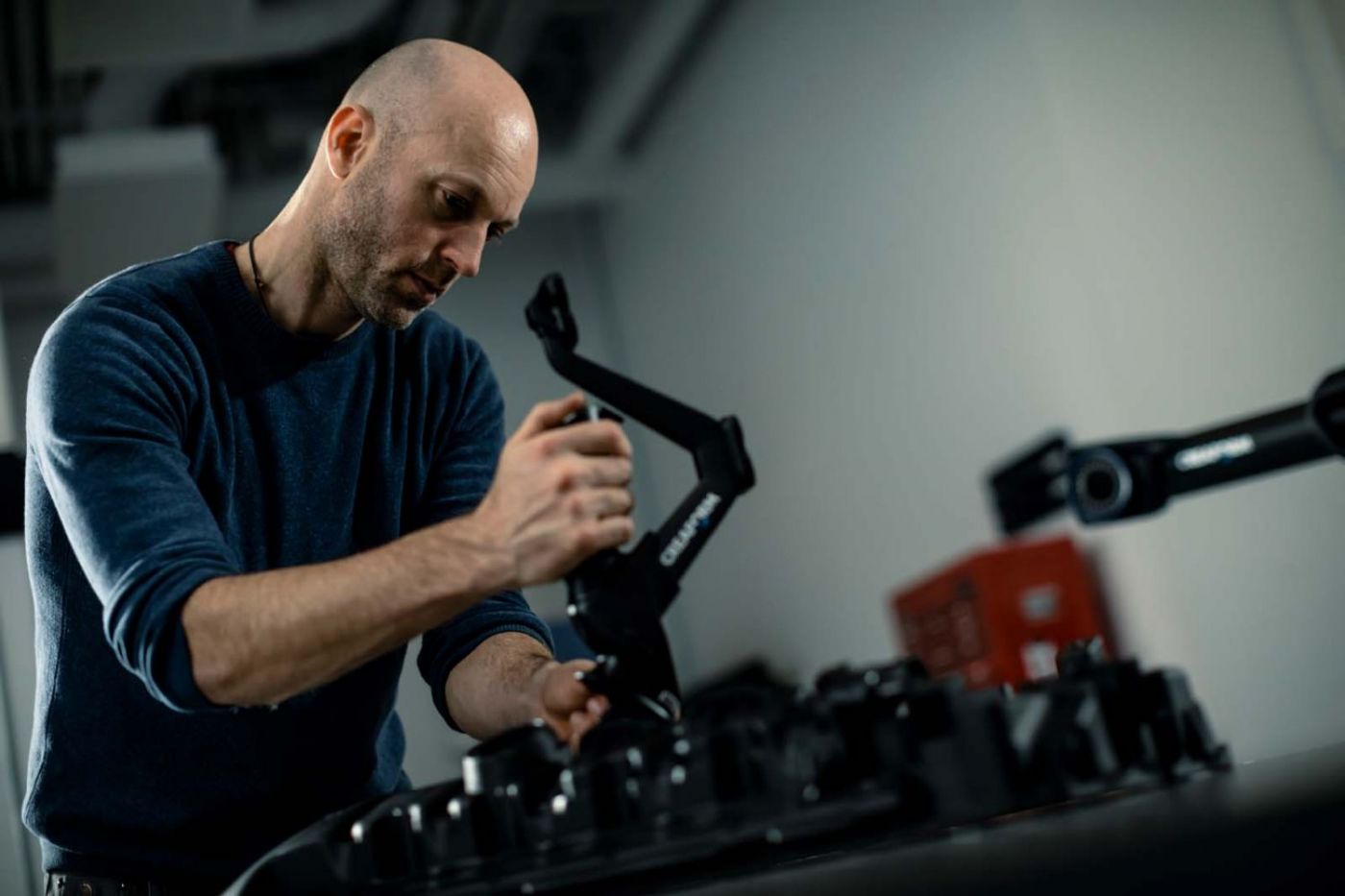

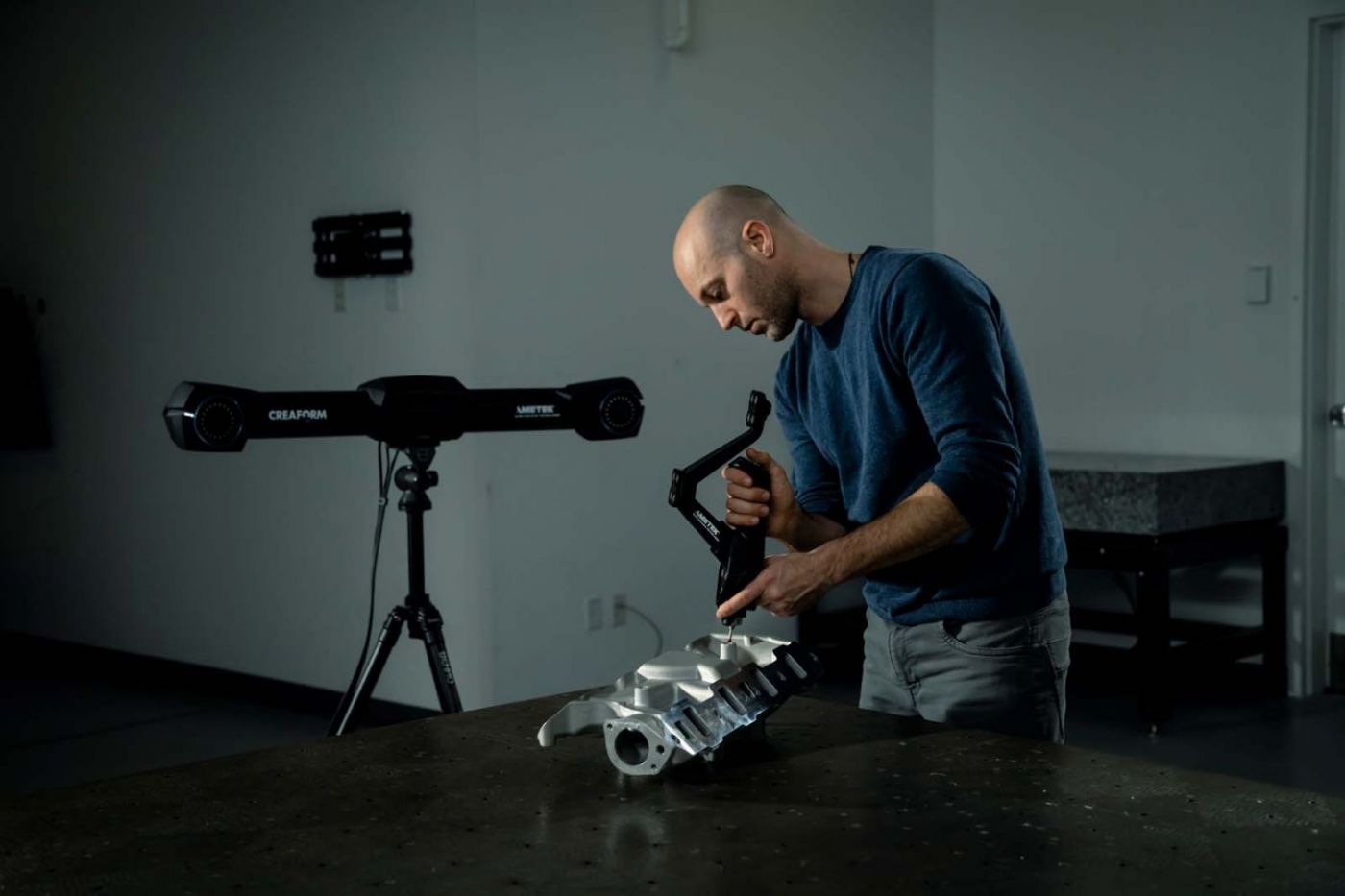

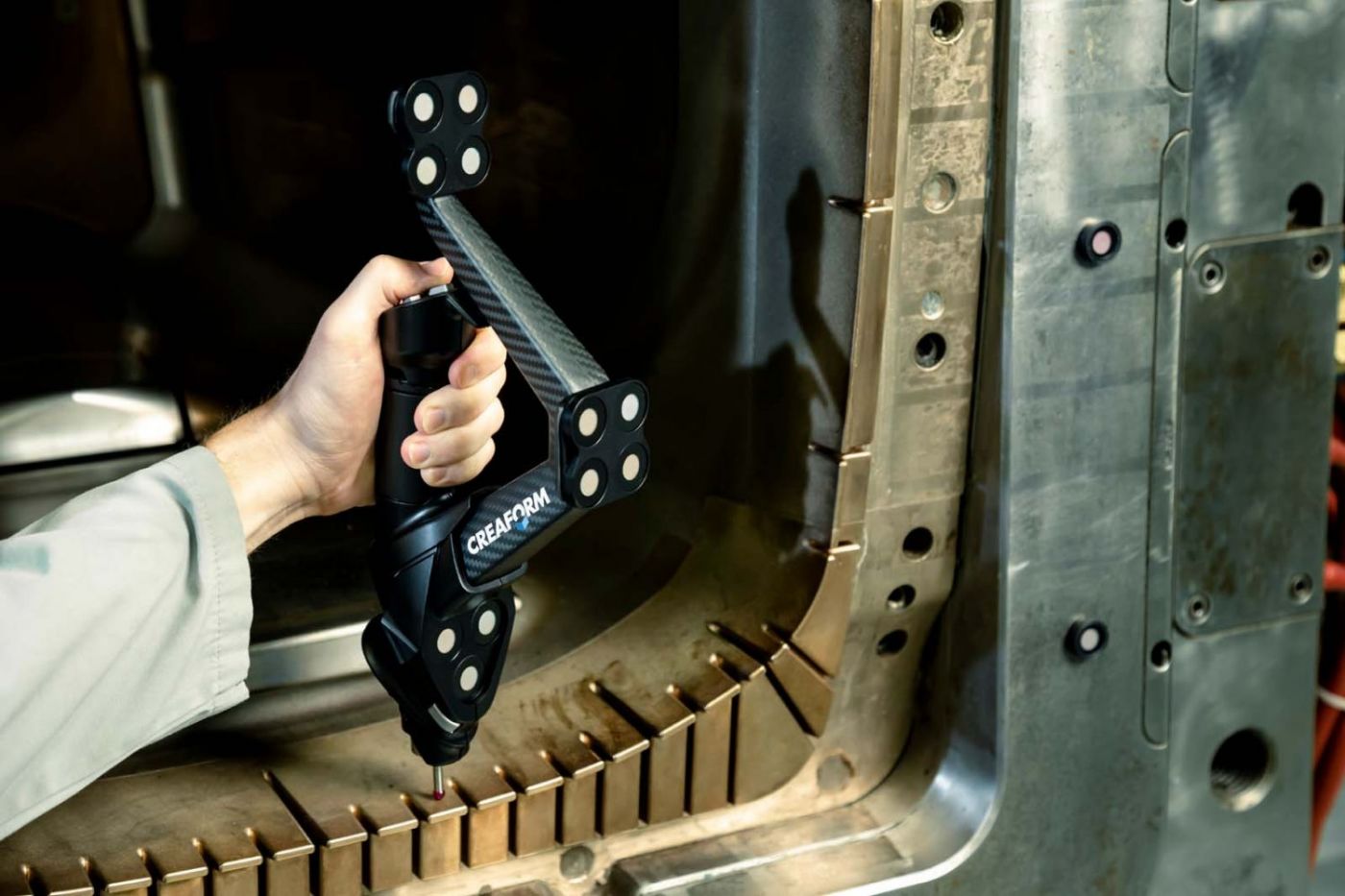

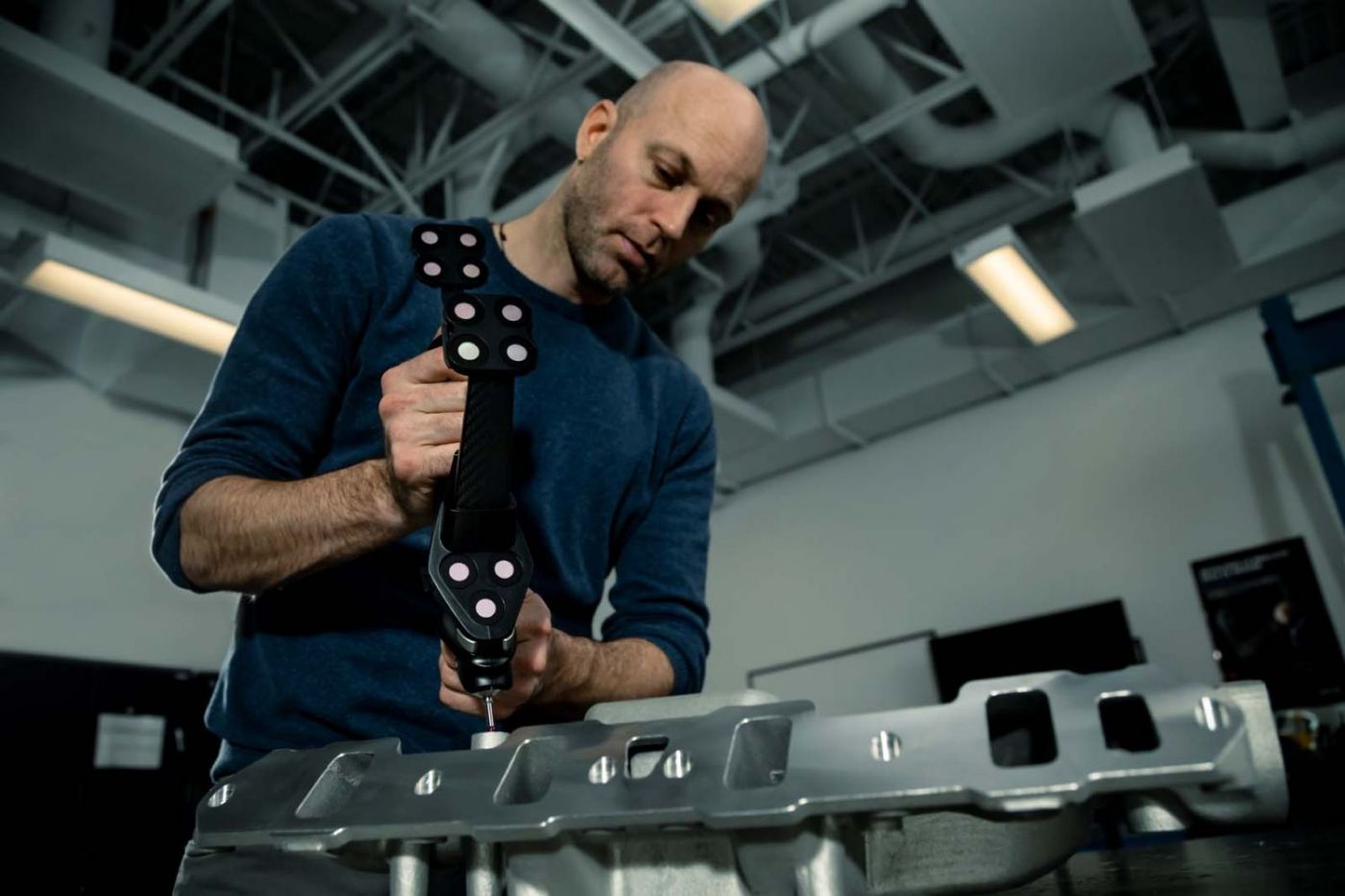

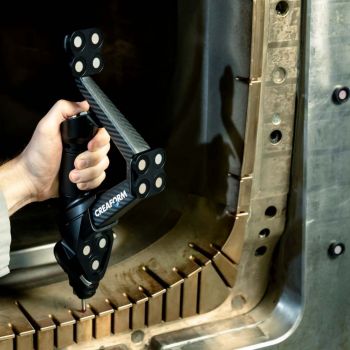

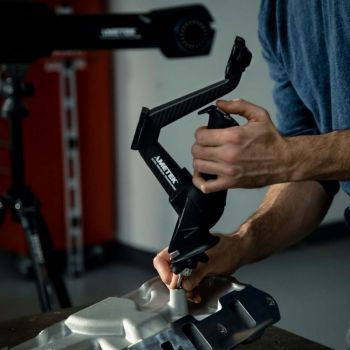

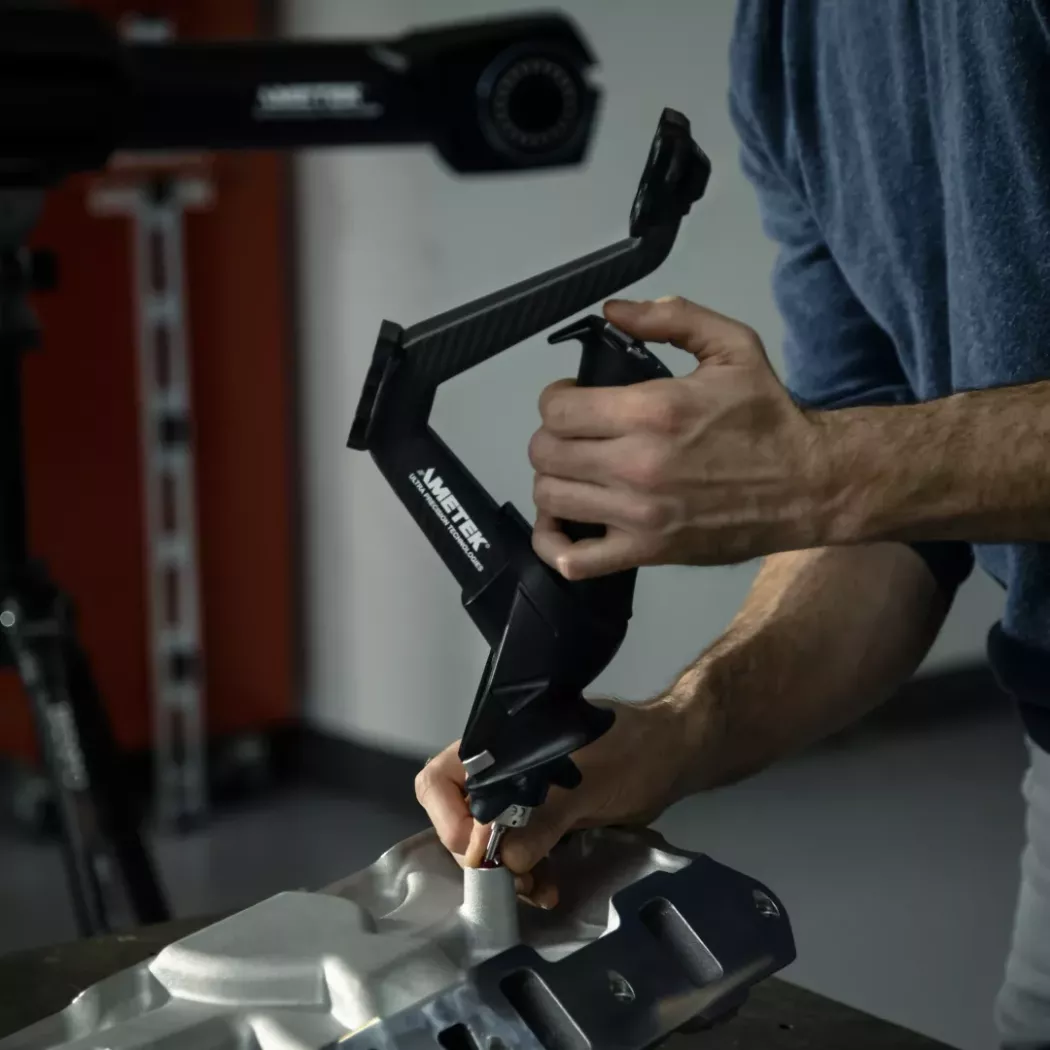

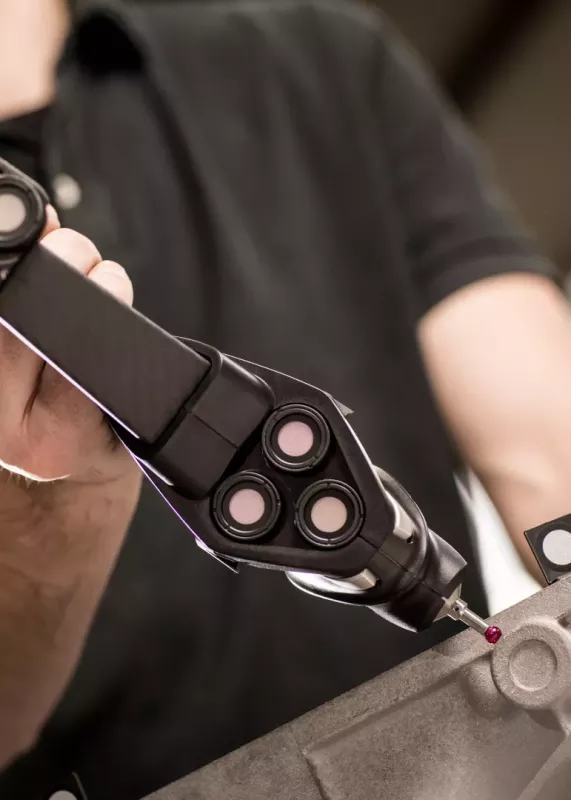

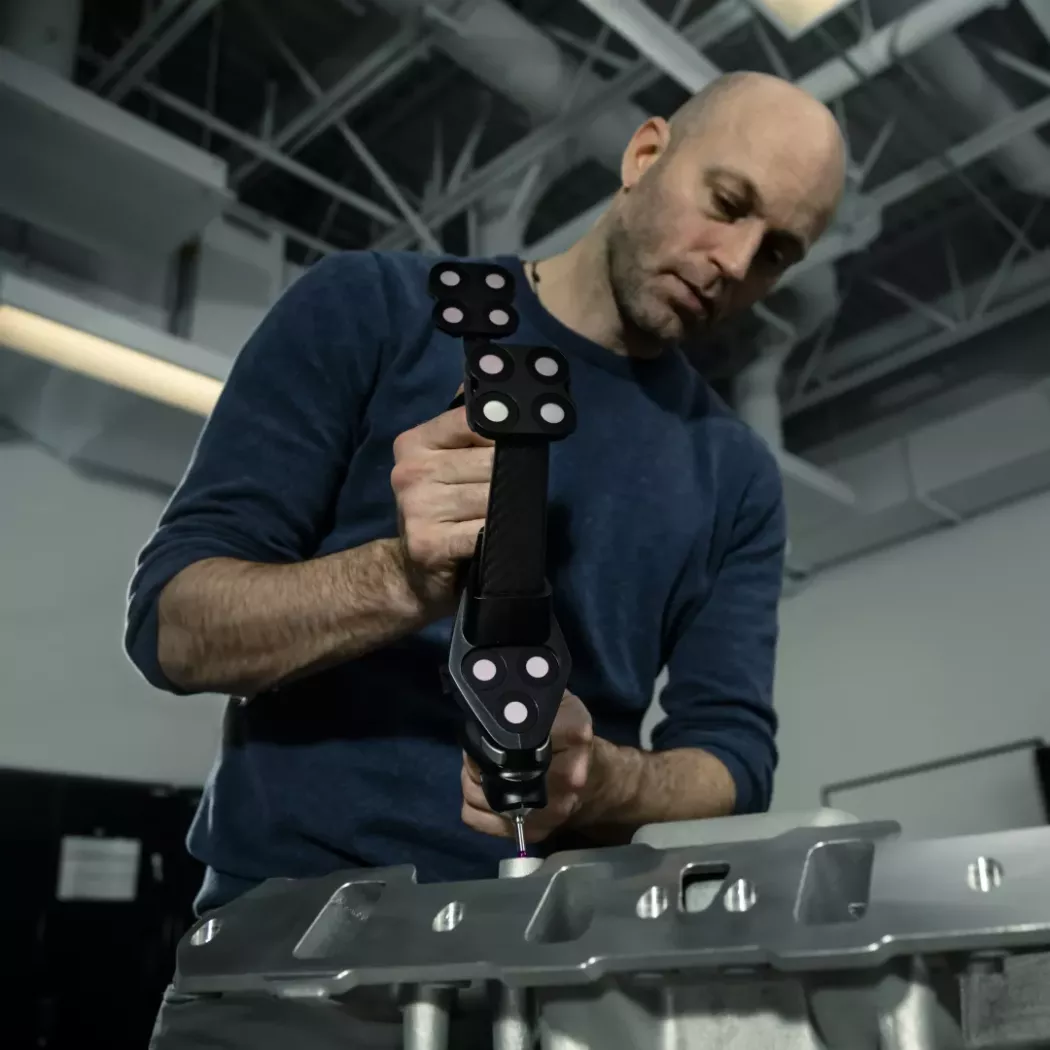

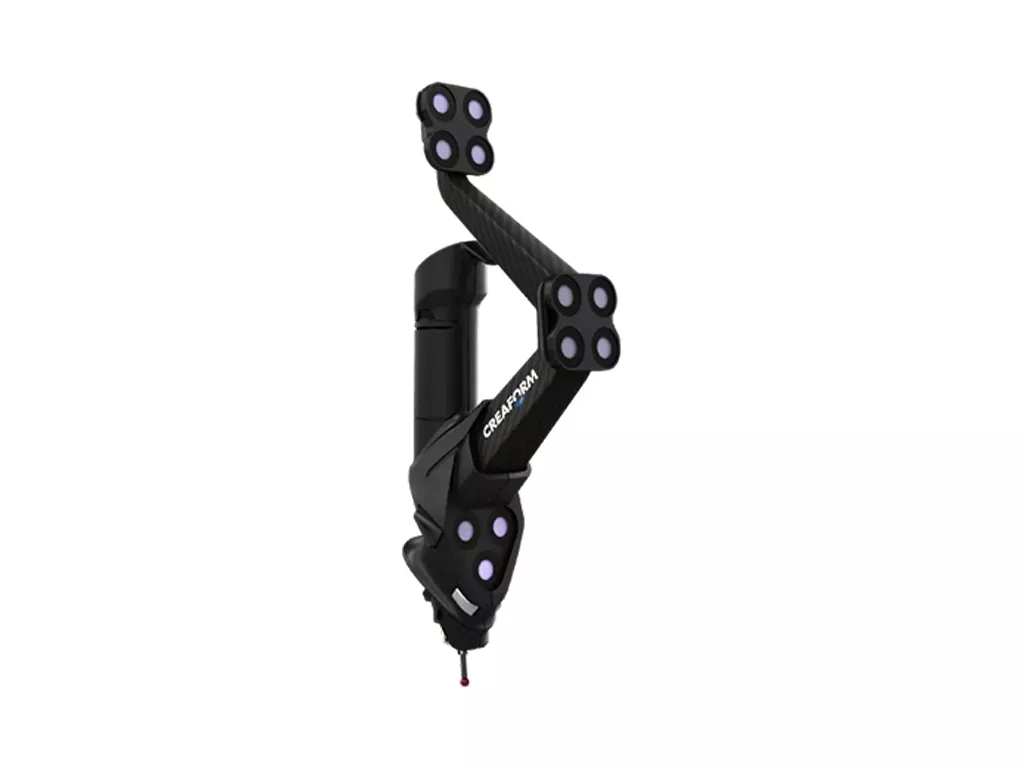

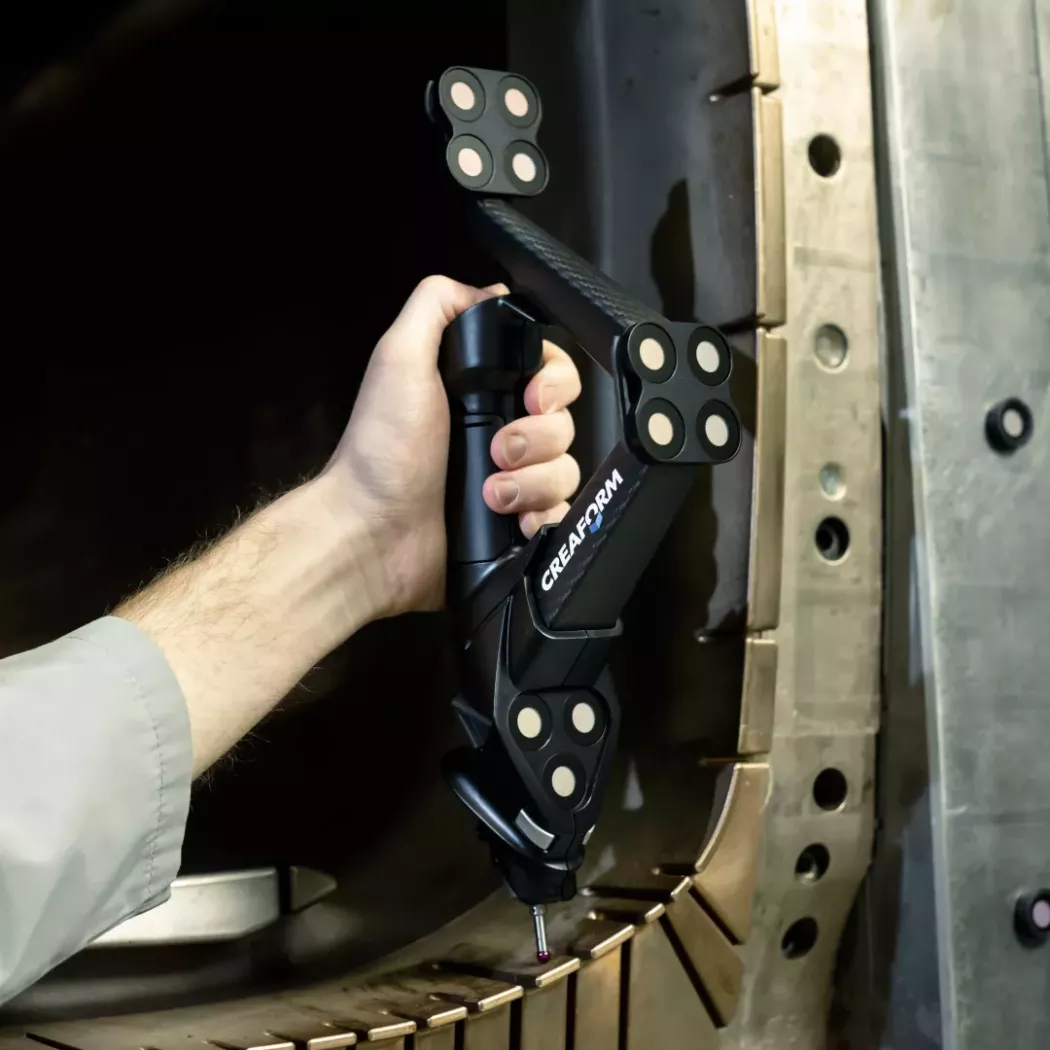

HandyPROBE to przenośna współrzędnościowa maszyna pomiarowa (CMM), która współpracując z urządzeniem śledzącym C-Track dostarcza powtarzalne dane pomiarowe wysokiej dokładności skracając znacznie proces pomiarowy. Ta przenośna współrzędnościowa maszyna pomiarowa została zaprojektowana i zoptymalizowana do pracy w rzeczywistych warunkach warsztatowych i z powodzeniem używana jest na liniach produkcyjnych w branży np. motoryzacyjnej czy lotniczej.

Cechy produktu:

prosta w obsłudze przenośna współrzędnościowa maszyna pomiarowa

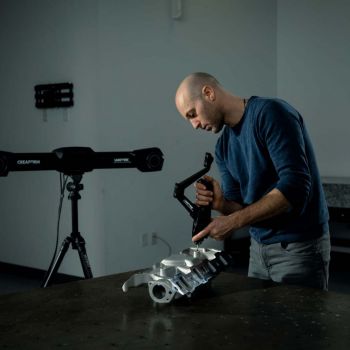

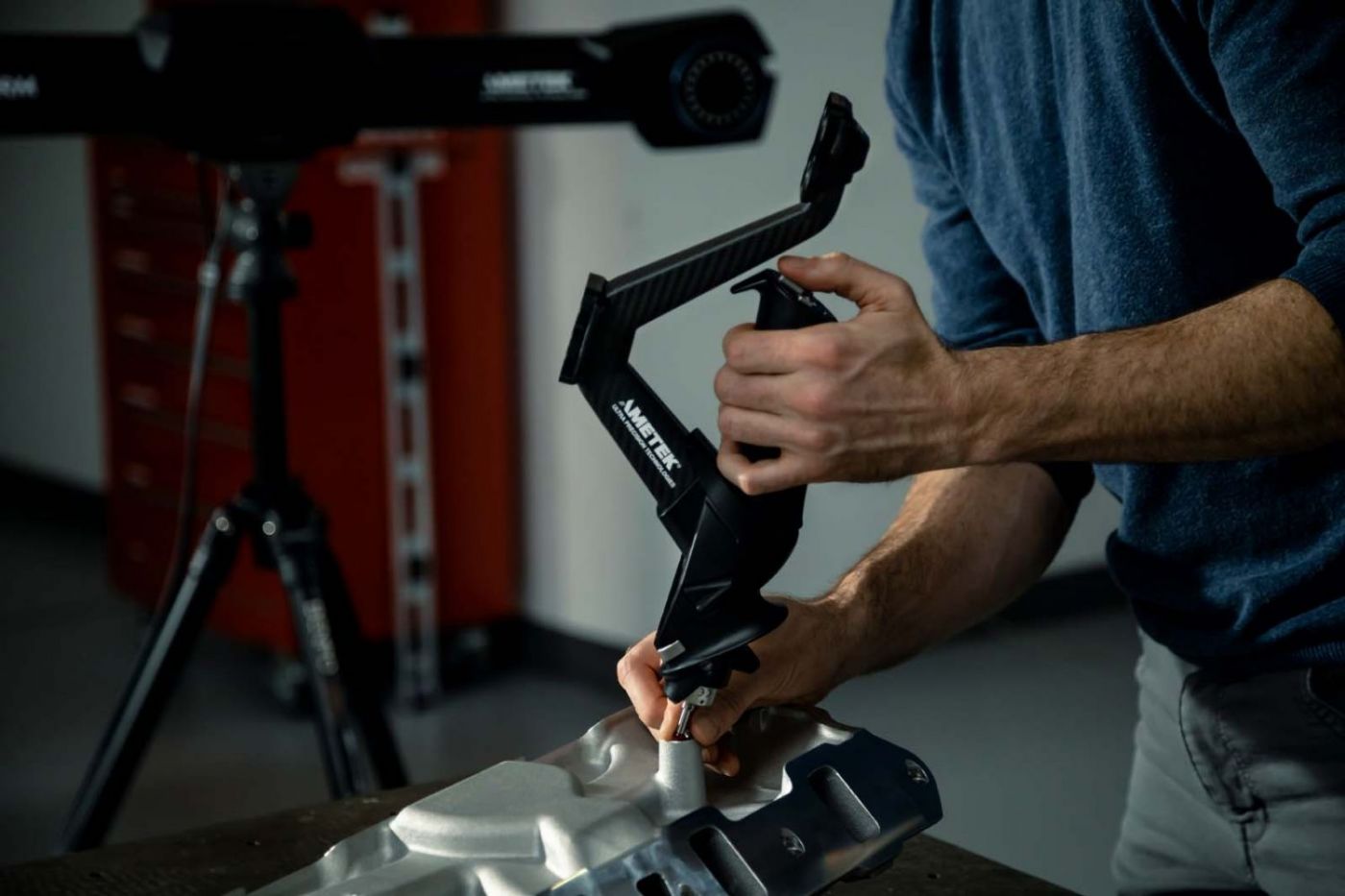

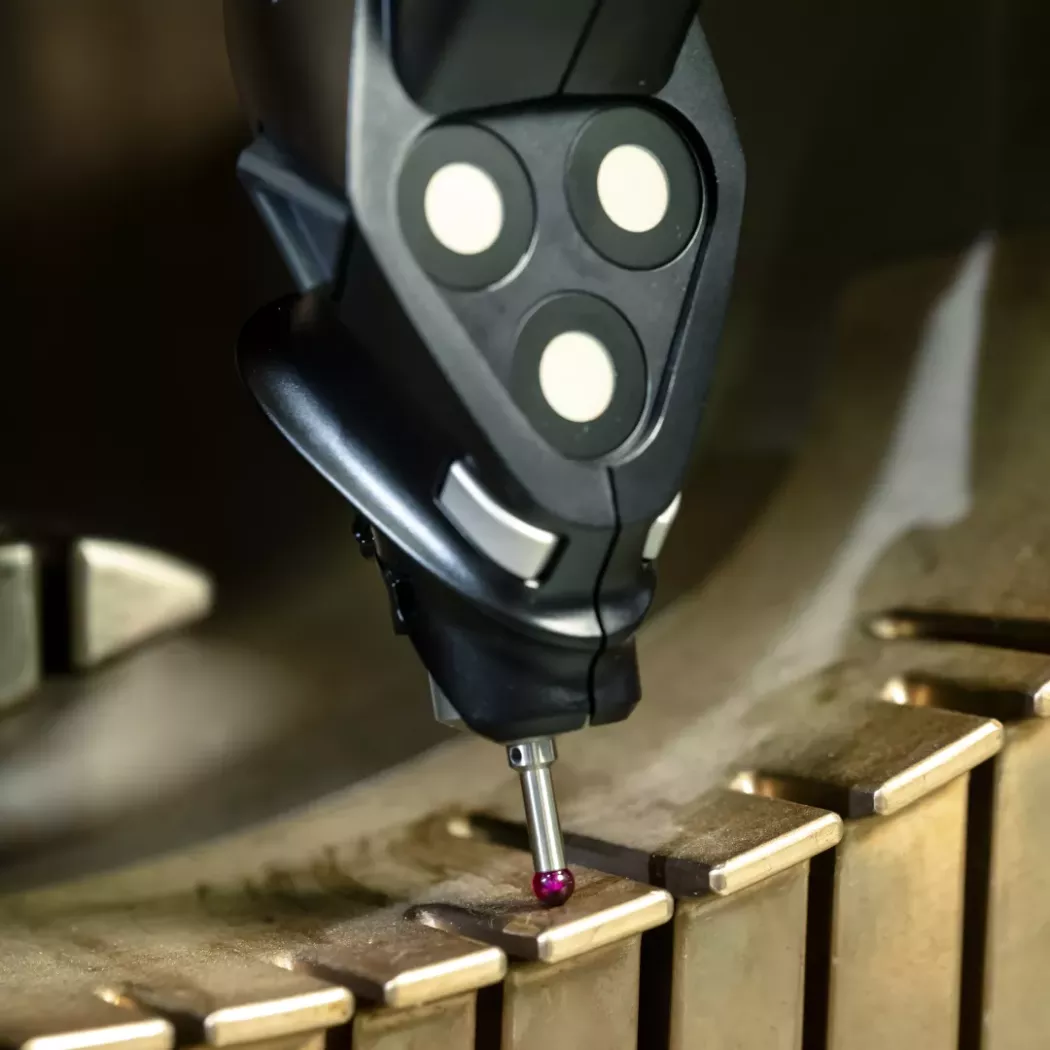

pozycjonowanie sondy stykowej poprzez współpracę z urządzeniem śledzącym C-Track
metrologiczna dokładność i powtarzalność wyników pomiarów
dynamiczny układ referencyjny - obiekt mierzony i system pomiarowy mogą być przemieszczane w dowolnym momencie
stabilna dokładność w warunkach produkcyjnych
ergonomiczna i szczelna obudowa
bezprzewodowa komunikacja sondy stykowej
intuicyjna obsługa - krótki czas wdrożenia operatora

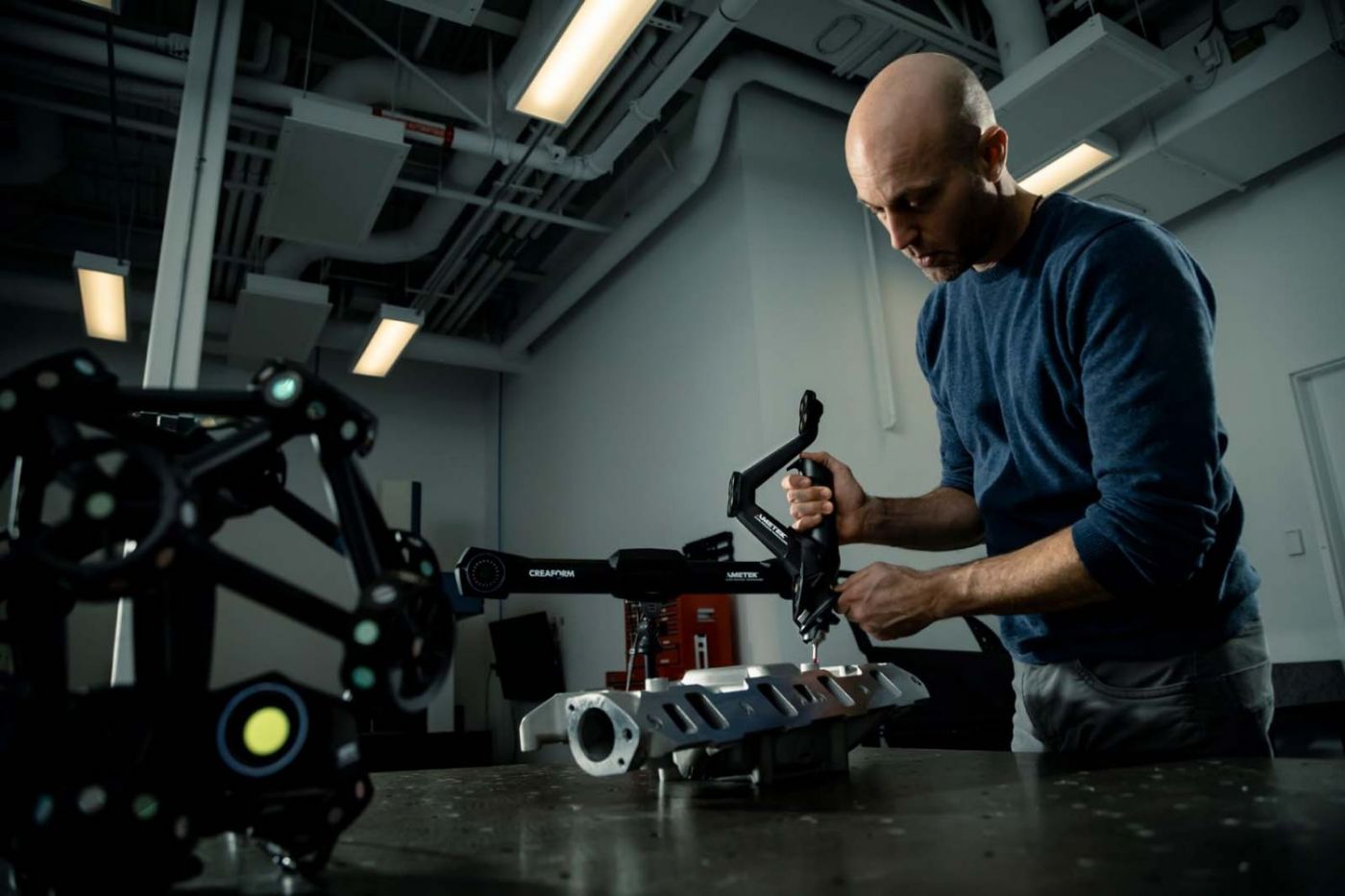

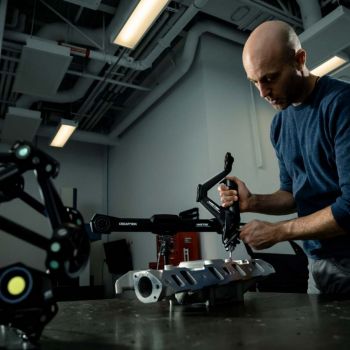

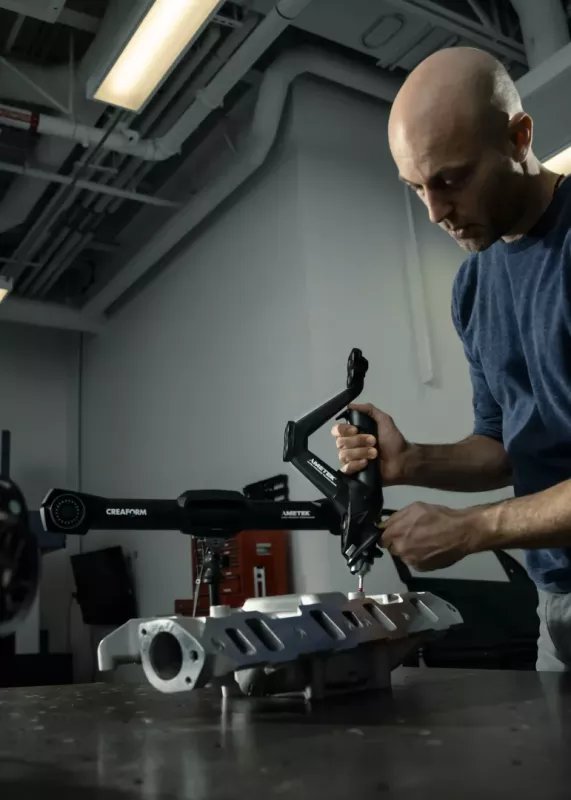

łatwe rozszerzenie możliwości pomiarowych o skanowanie 3D poprzez dołączenie skanera MetraSCAN

Zawartość zestawu:

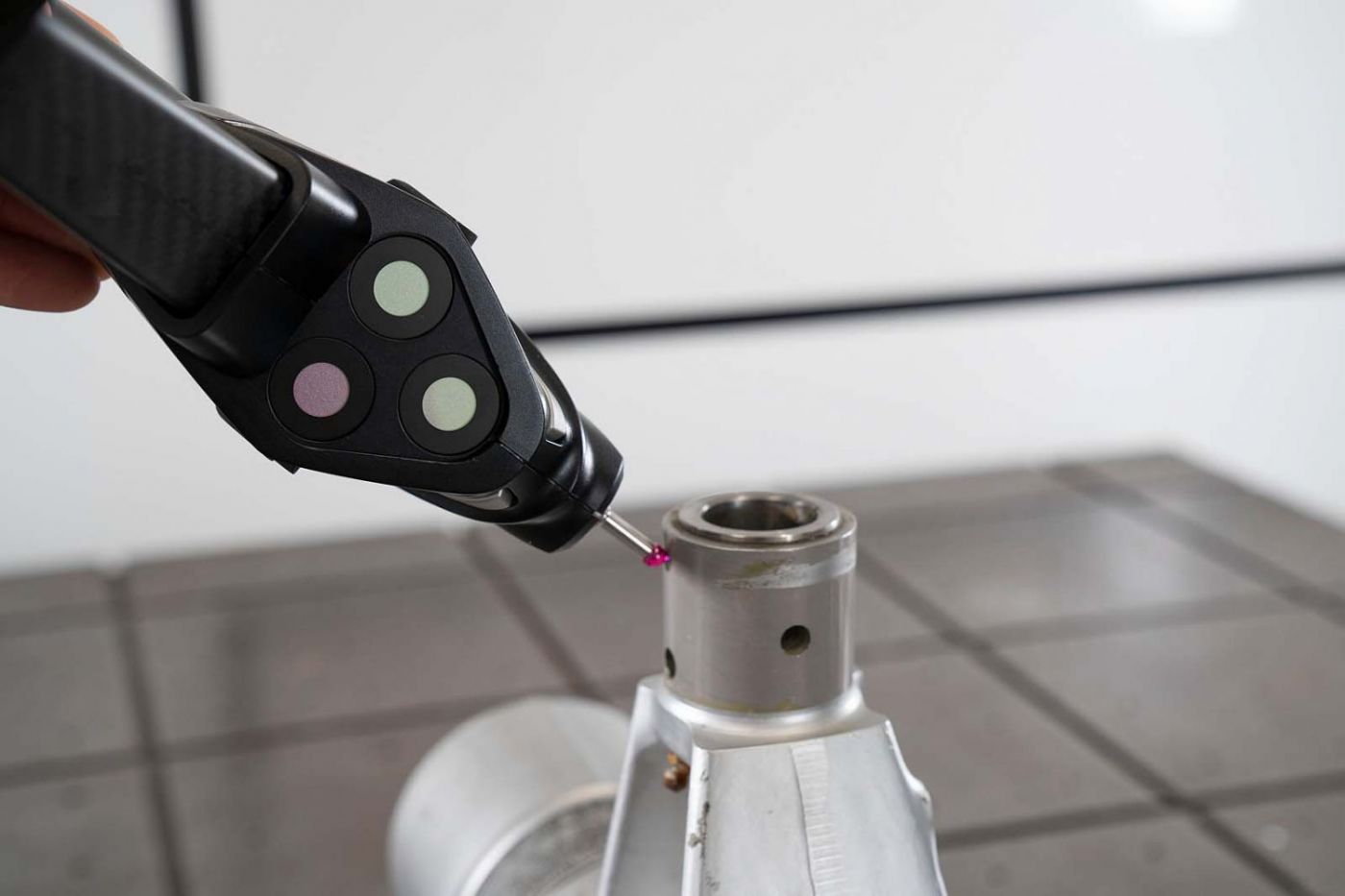

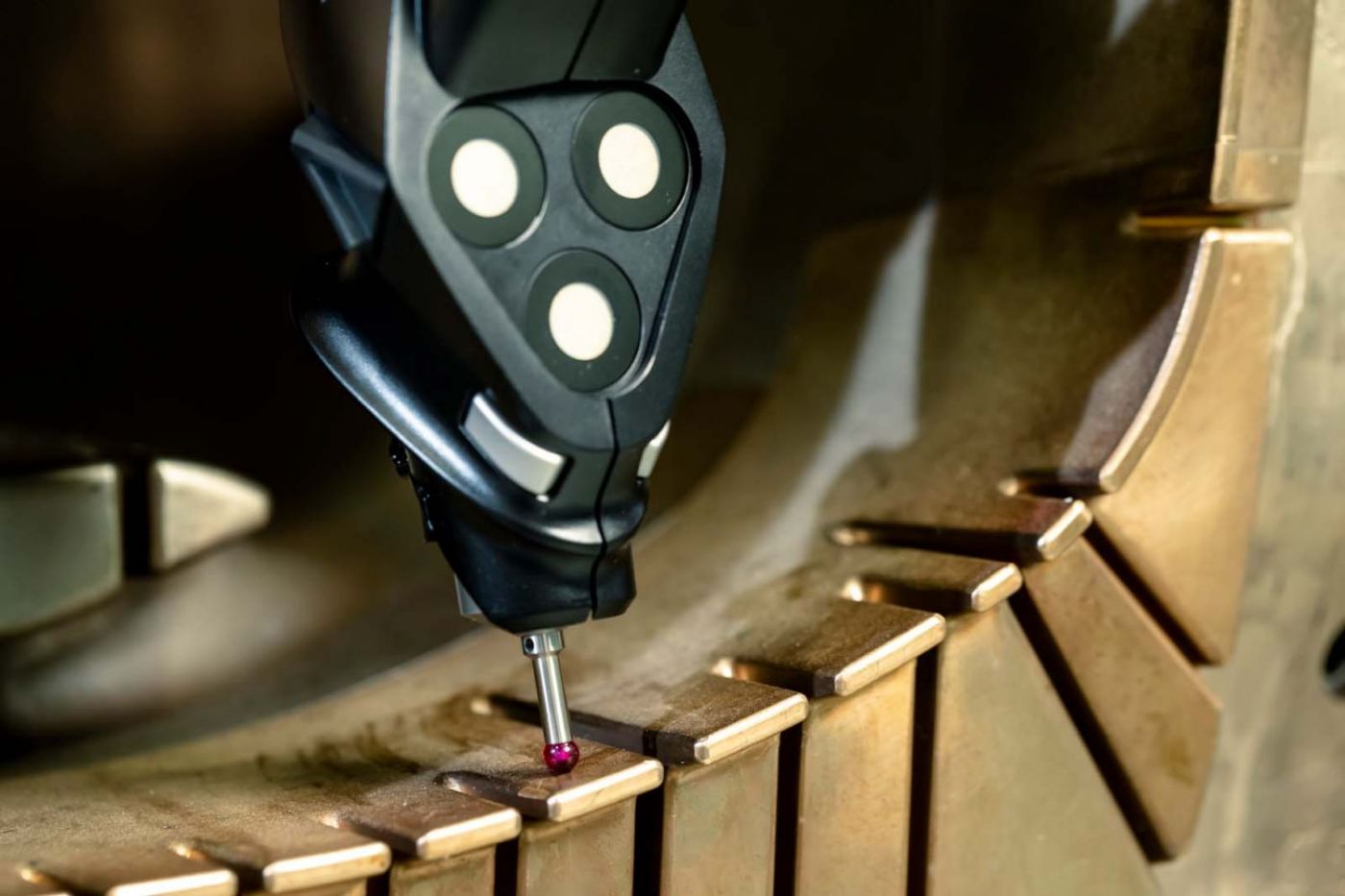

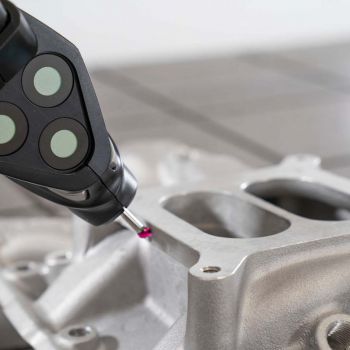

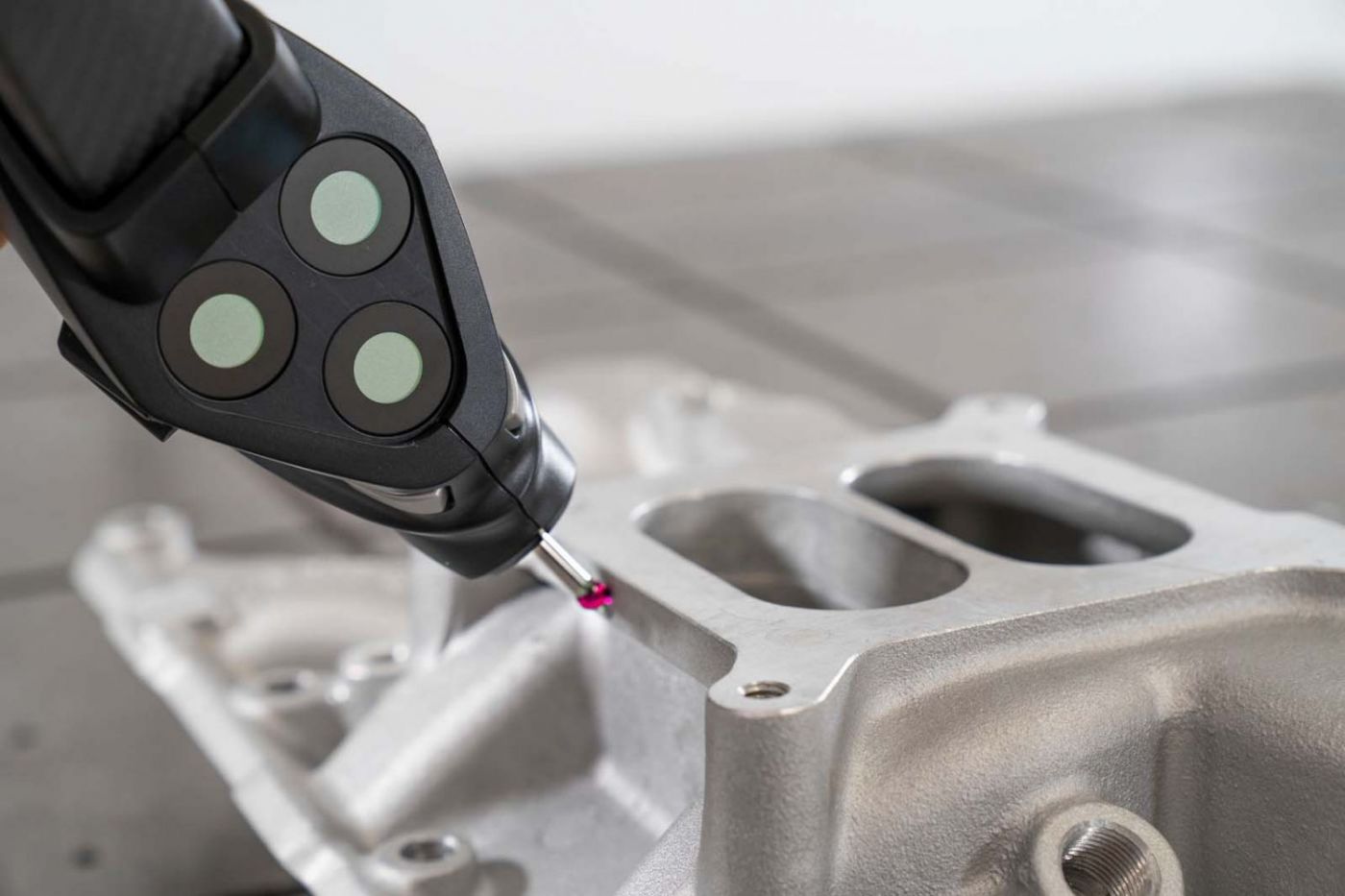

końcówka stykowa HandyPROBE
moduł śledzący C-Track
sterownik
zestaw kalibracyjny
statyw
walizka do bezpiecznego przechowywania oraz transporrtu

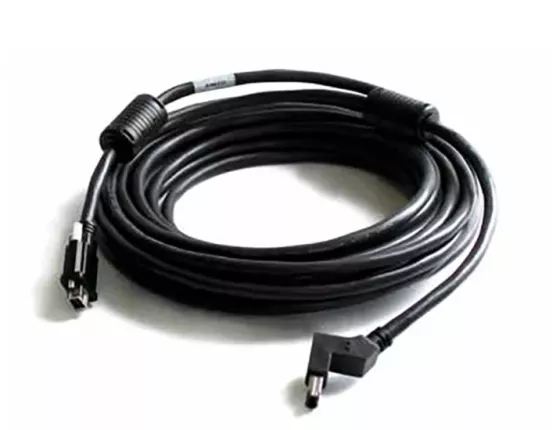

zasilacz z kompletem przewodów

przenosna-wspolrzednosciowa-maszyna-pomiarowa-CMM-HandyPROBE

Oprogramowanie

Oprogramowanie do kontroli jakości Inspection

Inspection jest intuicyjnym oprogramowaniem inspekcyjnym działającym w oparciu o współrzędnościowe dane pomiarowe otrzymane w wyniku próbkowania czy też skanowania 3D.

Szczegóły

Specyfikacja

Specyfikacja techniczna modułu śledzącego C-Track

Model

Prędkość pomiarowa:

80 pkt/s

Maksymalny błąd dopuszczalny (MPE):

(0,06 + L/6,7x10⁴) mm

(0,044 + L/6,7x10⁴) mm

Temperaturowy zakres pracy:

5–40 °C

Wilgotność:

10–90%

Wymiary HandyPROBE:

68x157x340 mm

Masa HandyPROBE:

0,5 kg

Certyfikaty:

EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive, Radio Equipment and Telecommunications Equipment, RoHS 2 Substance Restrictions Directive) compatible with rechargeable batteries, IP50, WEEE

Wymiary C-Track:

1031x181x148 mm

Masa C-Track:

5,7 kg

Temperaturowy zakres pracy:

5–40 °C

Certyfikaty:

EC Compliance (Electromagnetic Compatibility Directive,
Low Voltage Directive, RoHS 2 Substance Restrictions Directive), IP50, WEEE
