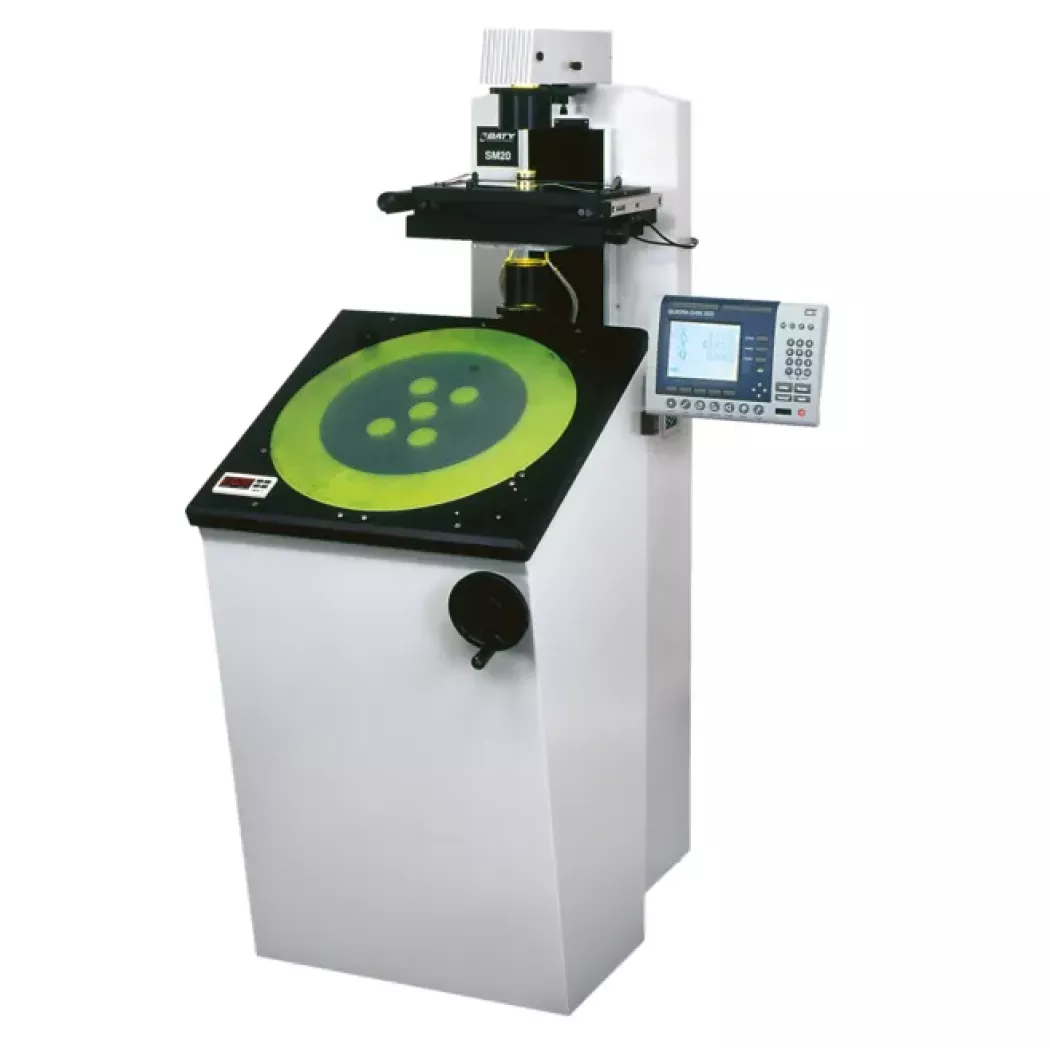

Pionowe projektory pomiarowe Baty

Producent: BATY INTERNATIONAL

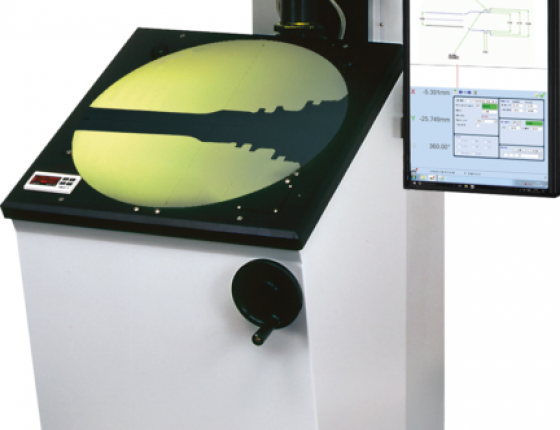

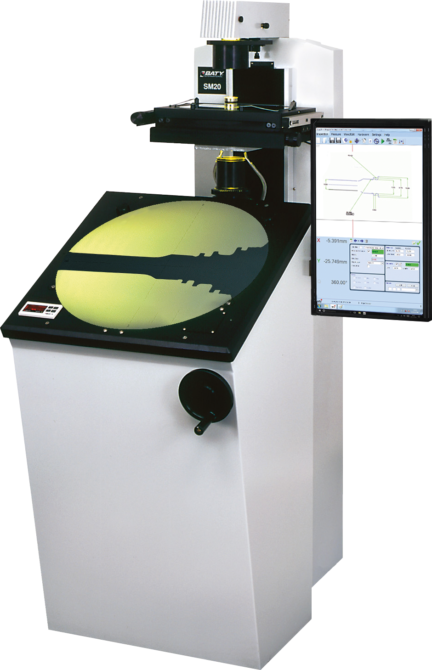

SM jest serią projektorów pomiarowych o pionowym przebiegu wiązki światła. Przedmiot mierzony znajduje się na szklanym stoliku, a pomiar może odbywać się  zarówno w świetle odbitym jak i przechodzącym. Za pomocą wbudowanego w ekran enkodera możemy dokonywać szybkiego pomiaru kątów. Opcjonalne zastosowanie sensora krawędziowego pozwala na szybkie wprowadzanie punktów.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

pionowy-projektor-pomiarowy
+ 03

Opis produktu

piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie kontrolno-pomiarowe
piktogram
Usługa wzorcowania
piktogram
Prezentacja zdalna

SM jest serią projektorów pomiarowych o pionowym przebiegu wiązki światła. Przedmiot mierzony znajduje się na szklanym stoliku, a pomiar może odbywać się  zarówno w świetle odbitym jak i przechodzącym. Za pomocą wbudowanego w ekran enkodera możemy dokonywać szybkiego pomiaru kątów. Opcjonalne zastosowanie sensora krawędziowego pozwala na szybkie wprowadzanie punktów.

Cechy produktu:

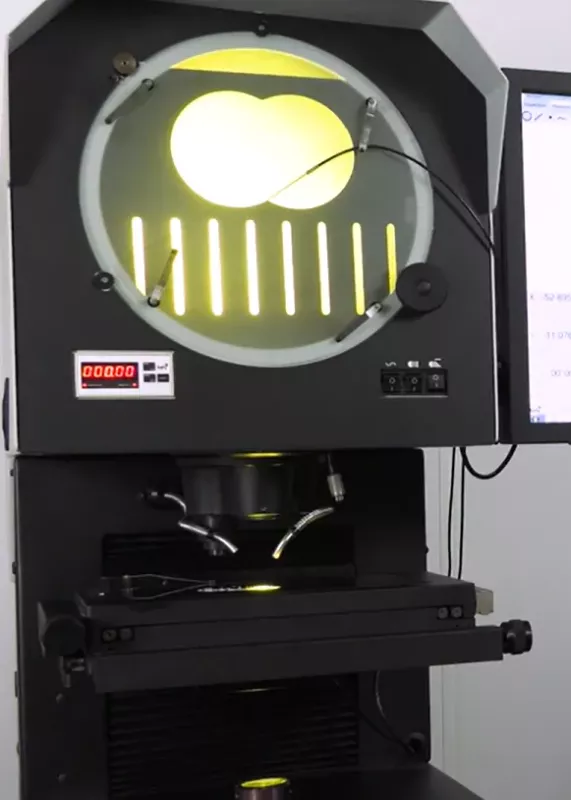

  • ekran z krzyżem pomiarowym i cyfrowym kątomierzem ekranowym
  • cztery klipsy do przymocowania foli na ekranie

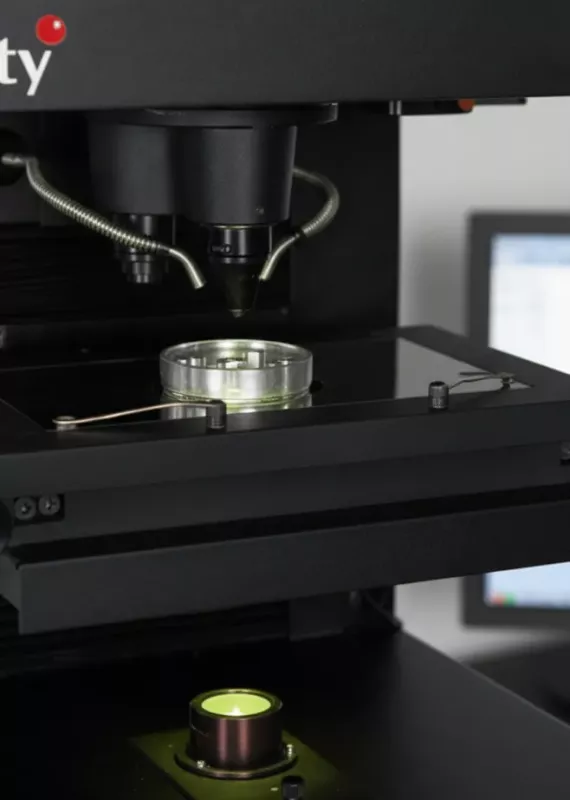

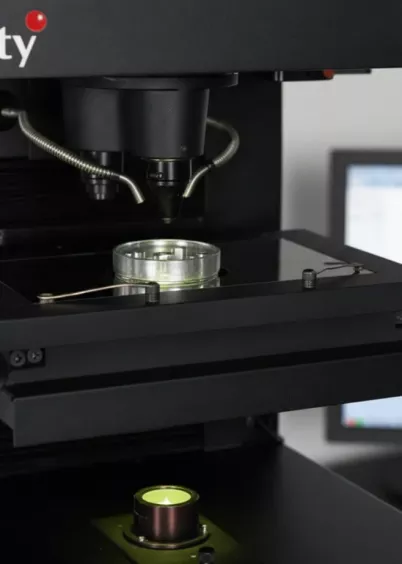

  • szklany stolik pomiarowy
  • oświetlenie światłowodowe do pomiaru metodą światła odbitego
  • stolik pomiarowy z liniałami inkrementalnymi 0,5 μm
  • oświetlenie profilowe z zielonym filtrem
  • elektronika odczytowo-pomiarowa do wyboru ND1200 lub FT2

Elementy zestawu:

  • projektor pomiarowy
  • stolik pomiarowy
  • soczewka x10
  • elektronika odczytowo-pomiarowa

Specyfikacja

Specyfikacja techniczna pionowych projektorów pomiarowych Baty
Model:
SM20
SM350
Średnica ekranu:
500 mm
350 mm
Opcje powiększenia:

x10, x20, x25, x50, x100

x10, x20, x25, x50, x100

Rewolwer:

opcja

opcja

Zakres pomiarowy (X,Y):
250x100 mm
250x125 mm
Masa:

150 kg

133 kg

Wymiary:

1664x1530x1925 mm

846x946x1001 mm
