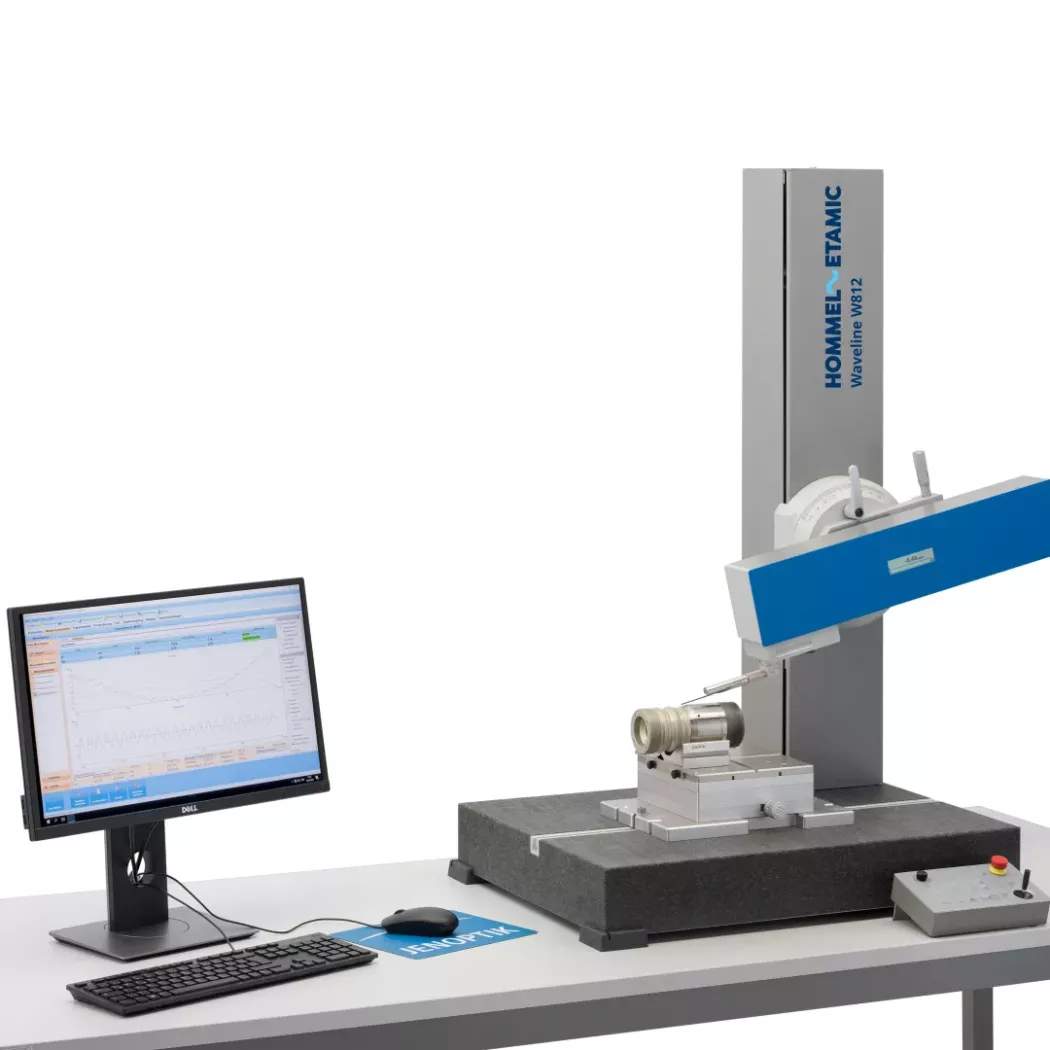

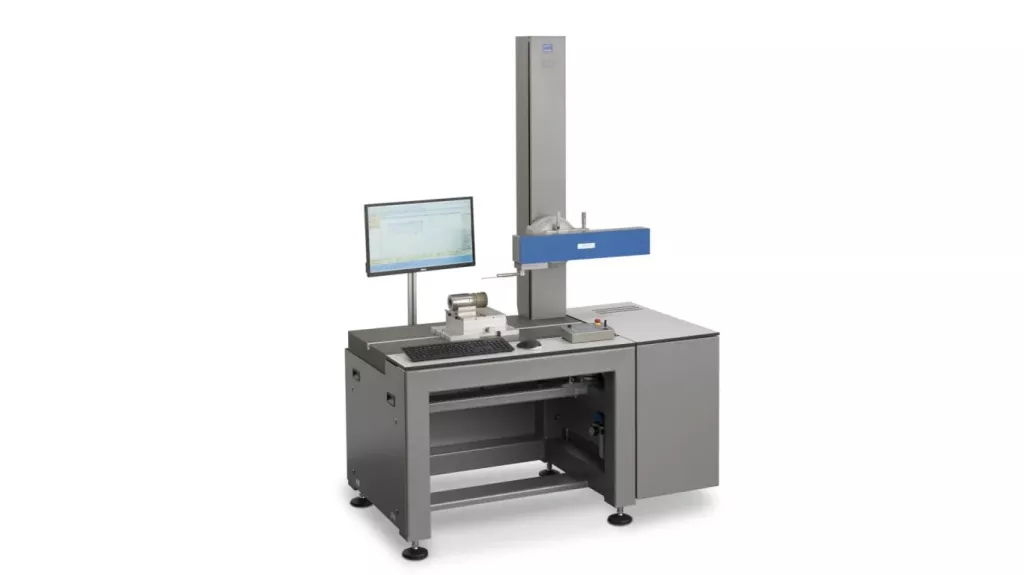

Stacjonarny przyrząd do pomiaru chropowatości i konturu Waveline W800RC/W900RC

Waveline W800RC/W900RC firmy Jenoptik (Hommel-Etamic) to uniwersalny system do pomiaru chropowatości i konturu. Modułowa konstrukcja urządzenia zapewnia możliwość obliczania wszystkich znormalizowanych parametrów profilu chropowatości i falistości oraz ocenę cech geometrycznych.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

+ 04

Opis produktu

Usługa pomiarowa
Serwis gwarancyjny i pogwarancyjny
Profesjonalne doradztwo
Szkolenie produktowe
Szybkie ofertowanie
Oprogramowanie w języku polskim

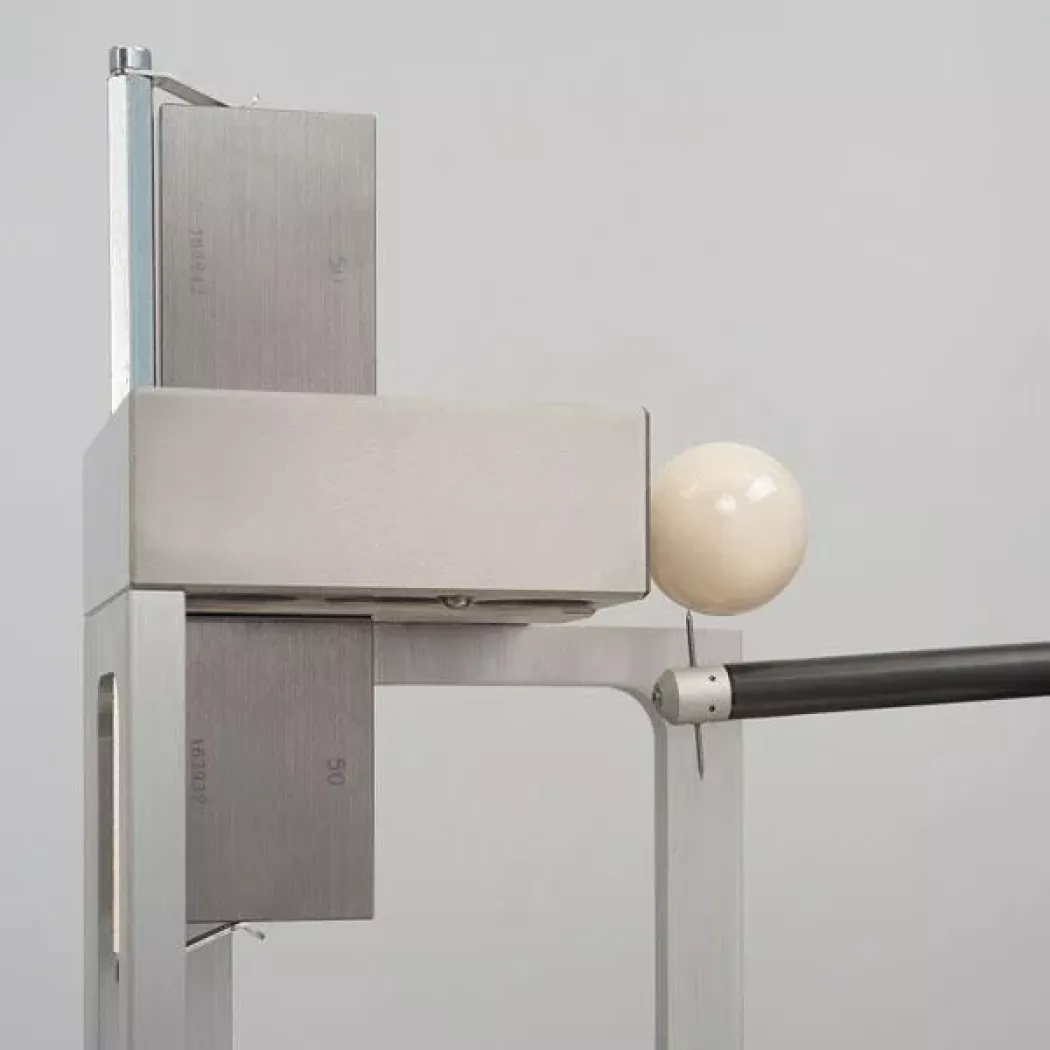

Usługa wzorcowania
Prezentacja w ITA

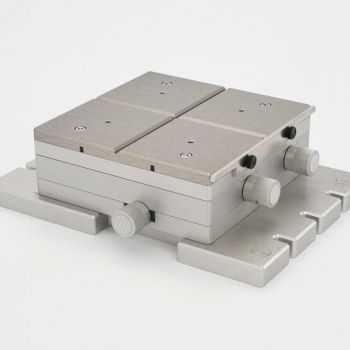

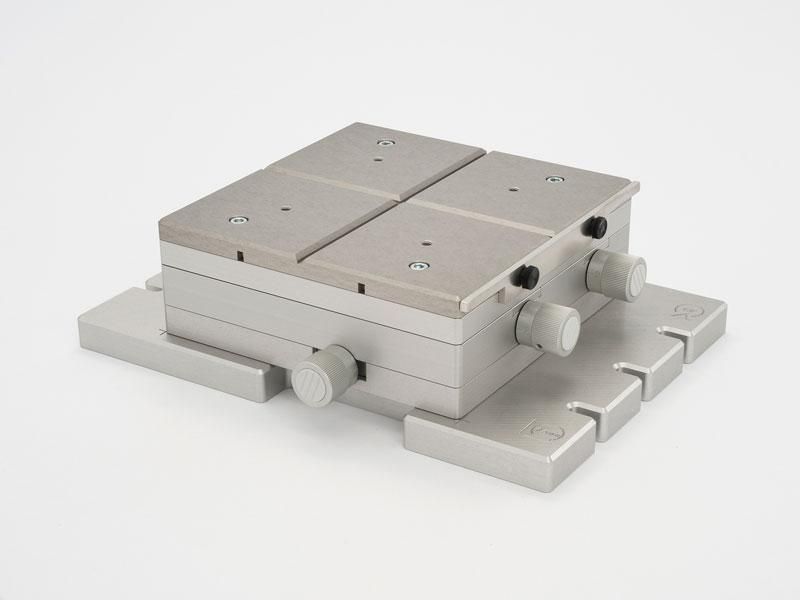

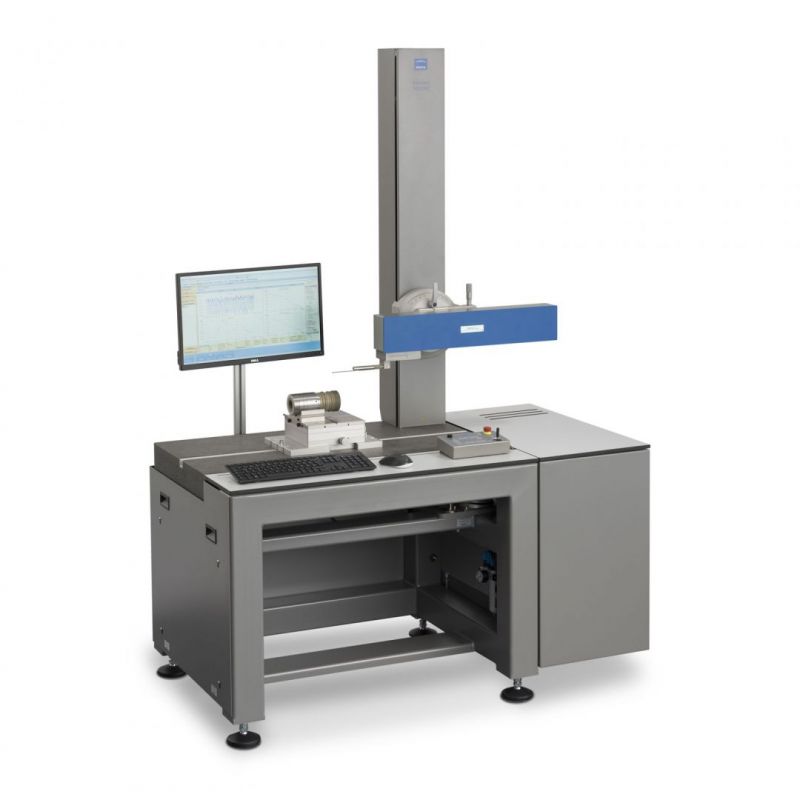

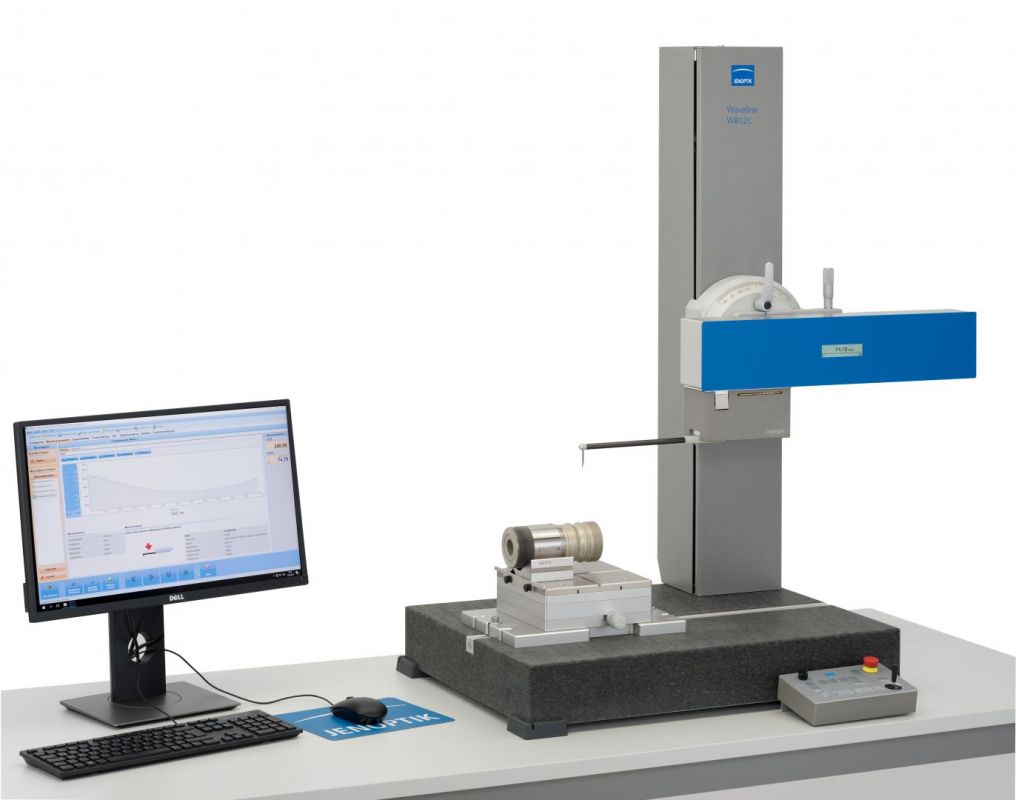

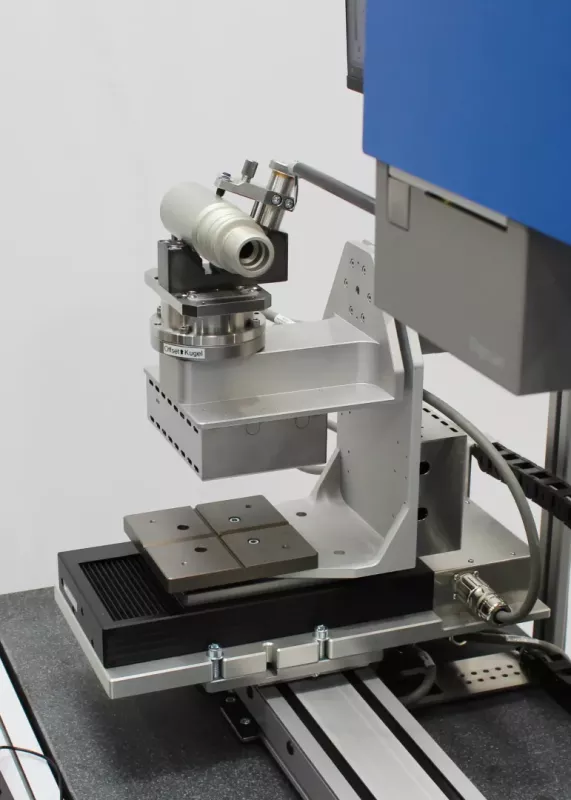

Waveline W800RC/W900RC firmy Jenoptik (Hommel-Etamic) to uniwersalny system do pomiaru chropowatości i konturu. Modułowa konstrukcja urządzenia zapewnia możliwość obliczania wszystkich znormalizowanych parametrów profilu chropowatości i falistości oraz ocenę cech geometrycznych, takich jak: odległości, kąty, promienie, itp. Koncepcja “plug and measure” pozwala na indywidualną konfigurację urządzenia. Zestaw dodatkowo może być wyposażony w stolik CNC umożliwiający sterowanie przemieszczaniem mierzonego elementu w kierunku osi Y, co umożliwia uzyskanie topografii powierzchni.W Najnowszej generacji urządzeń serii Waveline do pomiaru konturu i chropowatości głowice pomiarowe charakteryzują się zwiększoną rozdzielczością, co pozwala przeprowadzać jeszcze dokładniejsze pomiary. Kilkukrotnie wyższe prędkości pozycjonowania powalają skrócić czas trwania programu pomiarowego do minimum.

Cechy produktu:

  • pomiar metodą stykową

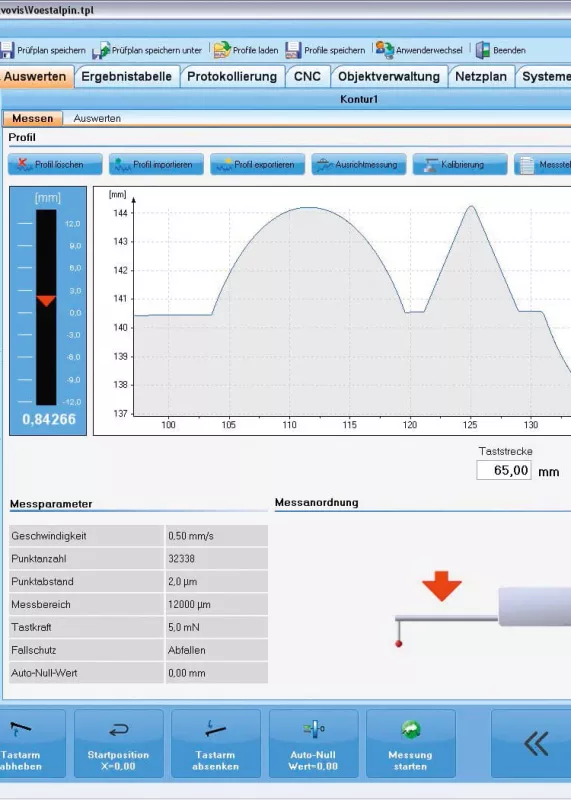

  • intuicyjne oprogramowanie sterujące i raportujące EVOVIS, dostępne w języku polskim
  • duży zakres pomiarów chropowatości do 1600 µm
  • duży zakres pomiaru konturu (60 mm ze stałą rozdzielczością 10 nm)
  • oszczędność czasu dzięki automatyzacji pomiarów w trybie CNC

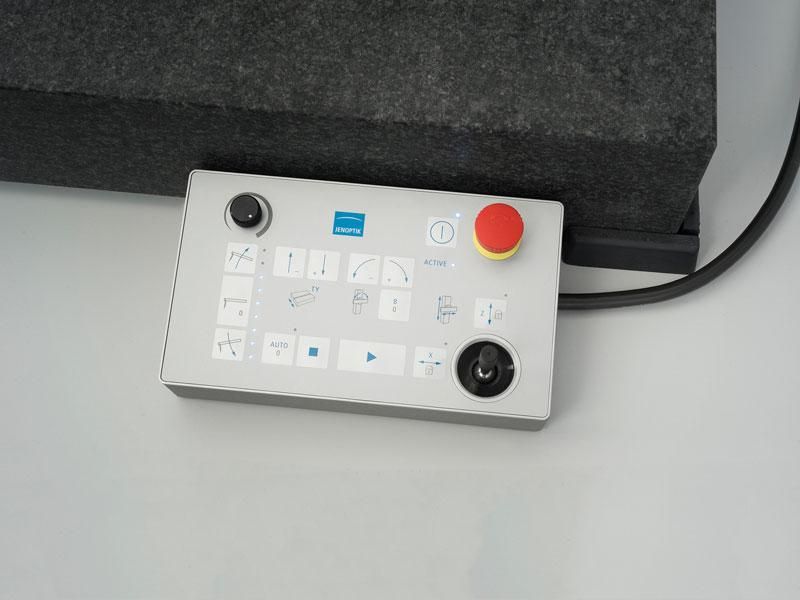

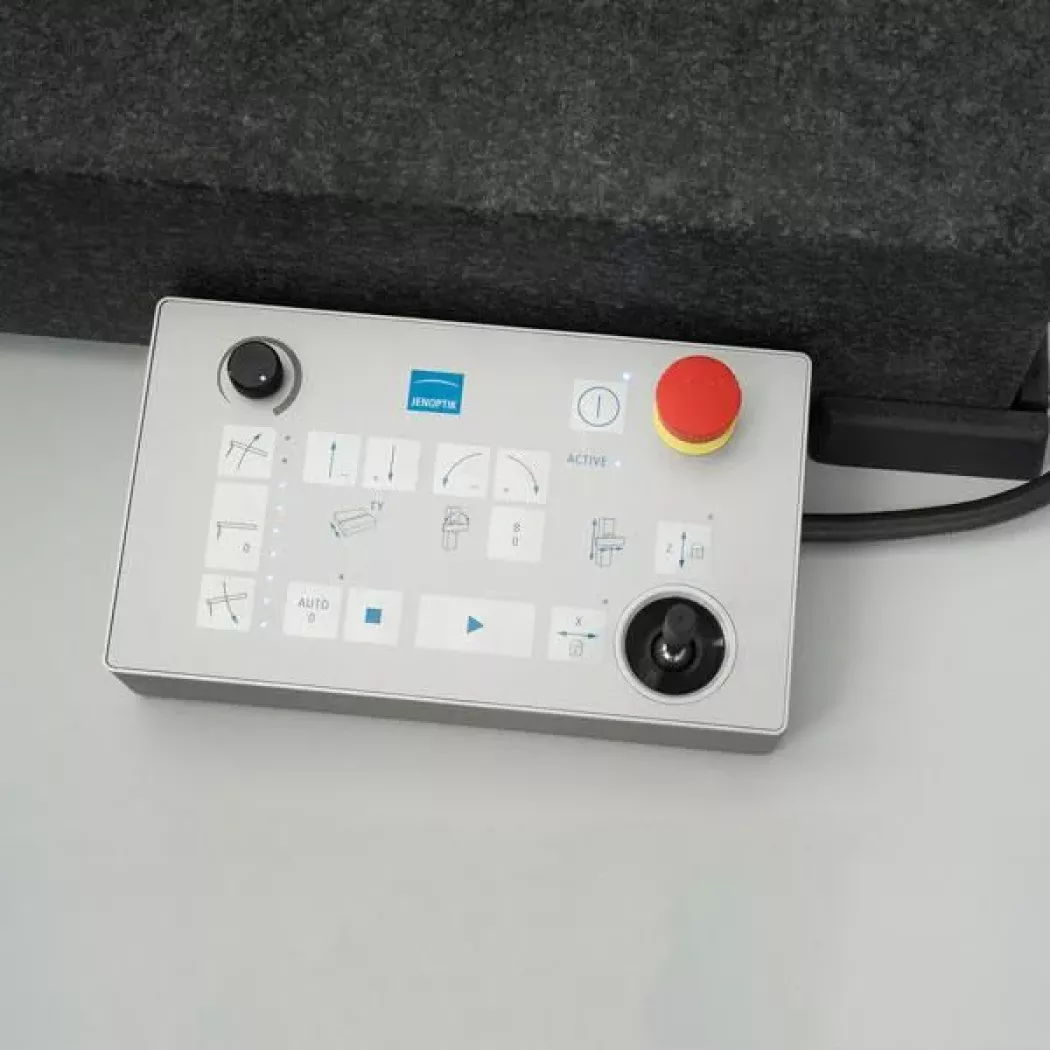

  • wyposażony w kontroler do szybkiego pozycjonowania osi
  • możliwość zastosowania zarówno w laboratorium jak i w hali produkcyjnej

Specyfikacja

Specyfikacja techniczna stacjonarnego przyrządu do pomiaru konturu i chropowatości Waveline W800RC/W900RC
Model:
W800RC
W900RC

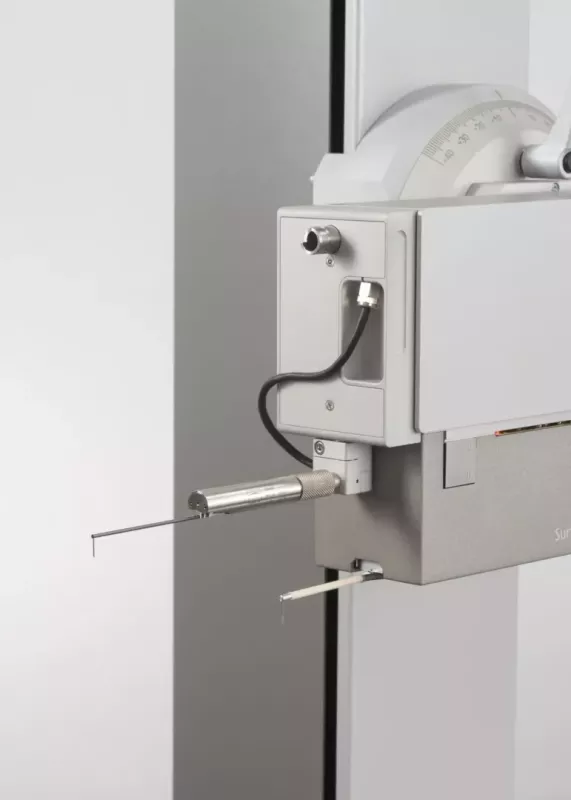

Głowica:

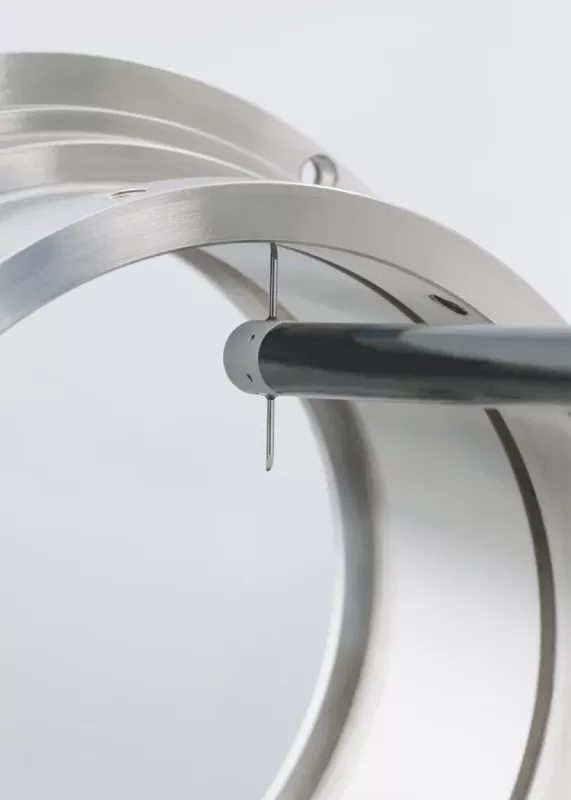

Digiscan (cyfrowa) oraz TKU400
Digiscan (cyfrowa) oraz TKU400
Zakres pomiarowy kontur:
60 mm
60 mm
Zakres pomiarowy chropowatość:
do 1600 µm
do 1600 µm
Rozdzielczość kontur:
10 nm
10 nm
Rozdzielczość chropowatość:
od 1nm
od 1nm
Nacisk pomiarowy:
0-20 mN (kontur)
0-20 mN (kontur)
Identyfikacja ramienia pomiarowego:
tak
tak
Regulacja nacisku pomiarowego:
tak
tak
Końcówka pomiarowa:
kontur ostrze 20 µm
kontur ostrze 20 µm
Końcówka pomiarowa:
chropowatość diamentowa 2 µm/90˚
chropowatość diamentowa 2 µm/90˚
Mocowanie końcówki pomiarowej:
magnetyczne
magnetyczne
Zakres pomiarowy w osi X:
120/200 mm
120/200 mm
Rozdzielczość w osi X:
0,1 µm
0,01 µm
Prędkość pozycjonowania w osi X:
do 20 mm/s
do 200 mm/s
Prostoliniowość jednostki napędowej:
≤0,4 µm/120 mm
≤0,6 µm/200 mm
≤0,2 µm/120 mm
≤0,4 µm/200 mm
Zakres pionowy przesuwu kolumny pomiarowej:
500 lub 800 mm
500 lub 800 mm
Funkcja automatycznego zerowania:
tak
tak
Prędkość pozycjonowania w osi Z:
do 20 mm/s
do 80 mm/s
Powtarzalność pozycjonowania w osi Z:
≤50 µm
≤10 µm
Wymiary płyty granitowej:
700x520x100 mm lub 1000x520x140 mm
700x520x100 mm lub 1000x520x140 mm
Opcje:

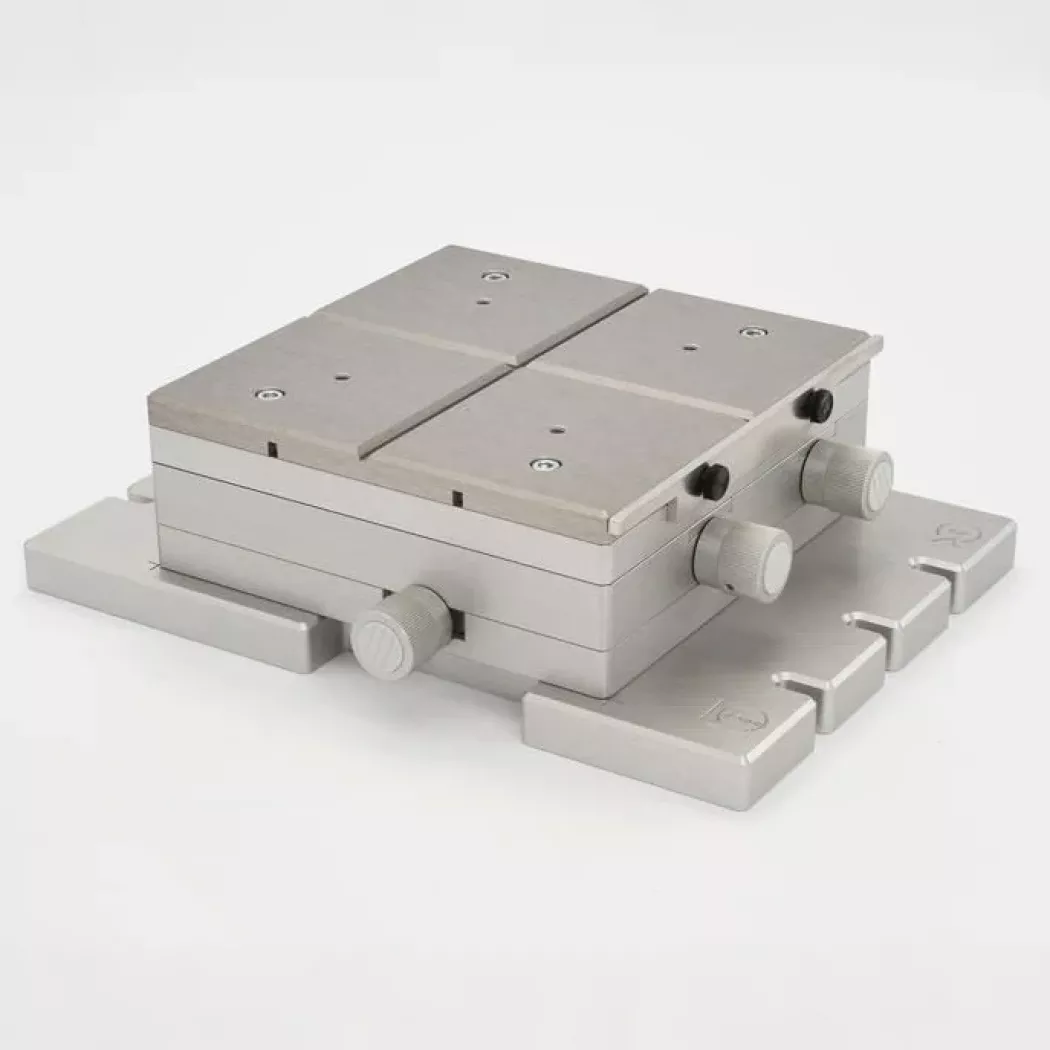

stolik X Y, aktywny system tłumienia drgań, akcesoria
stolik X Y, aktywny system tłumienia drgań, akcesoria
