Stacjonarny przyrząd do pomiaru chropowatości Waveline W800R/W900R

Waveline W800R/W900R firmy Jenoptik (Hommel-Etamic) to uniwersalny system do pomiaru chropowatości. Modułowa konstrukcja urządzenia zapewnia możliwość obliczania wszystkich znormalizowanych parametrów profilu chropowatości i falistości oraz ocenę cech geometrycznych.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

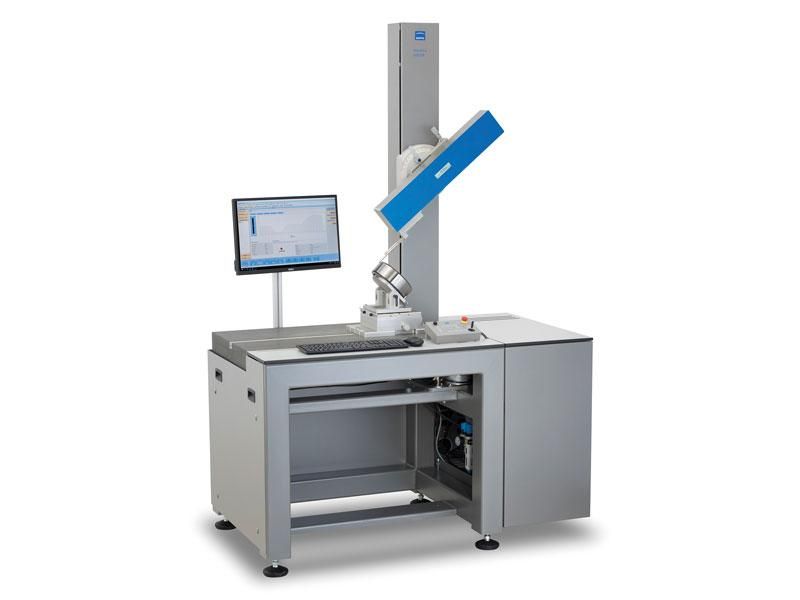

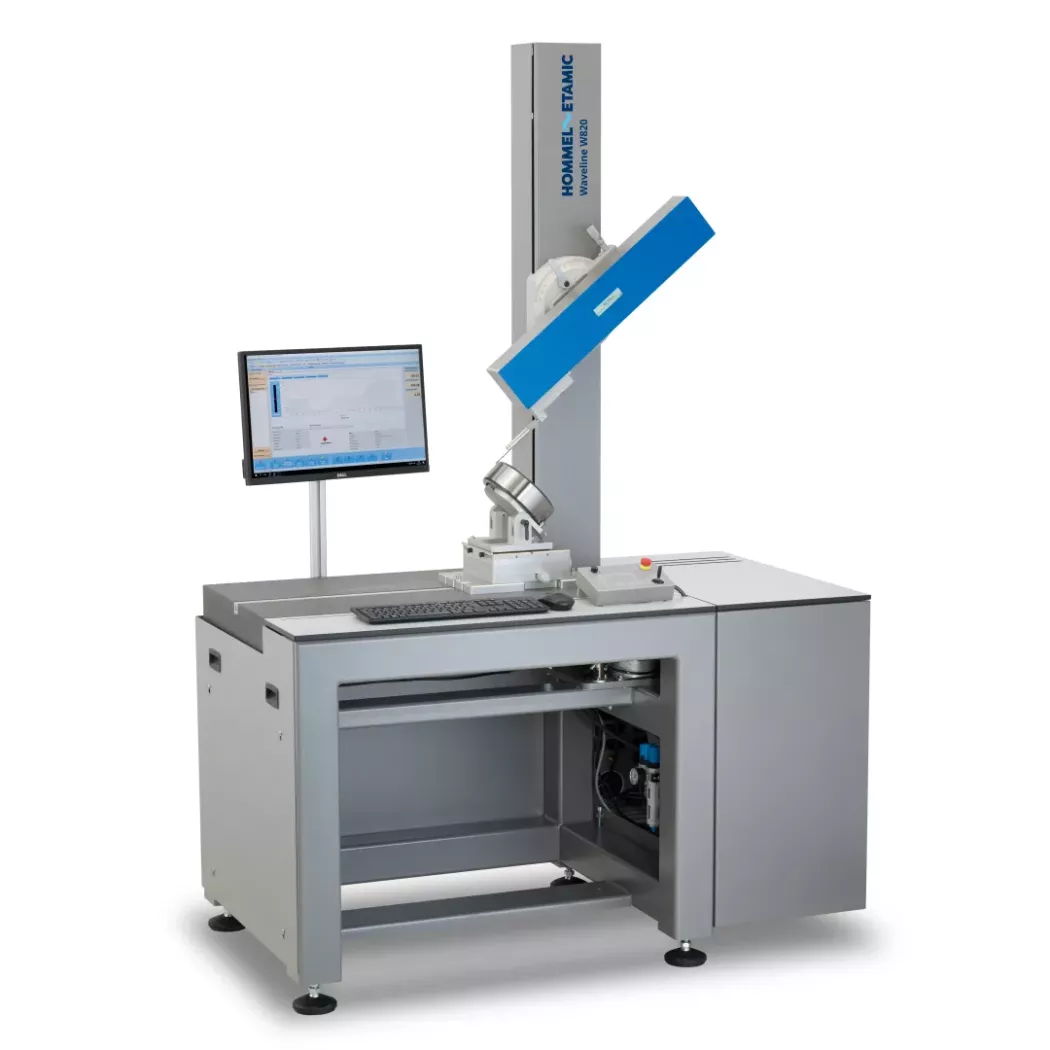

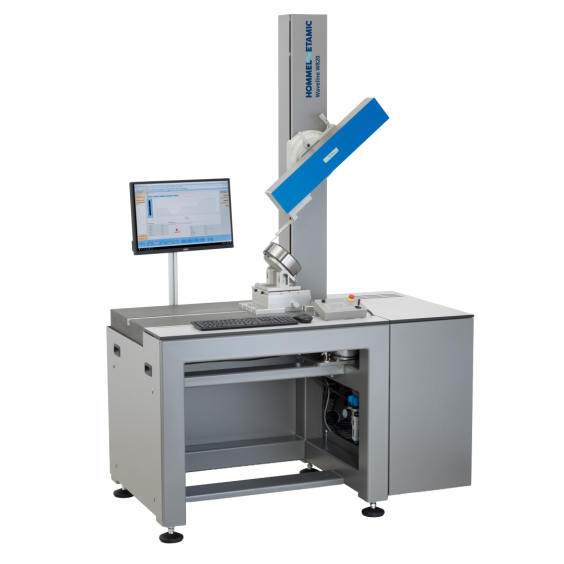

Stacjonarny przyrząd do pomiaru chropowatości Waveline W800R
+ 02

Opis produktu

Usługa pomiarowa
Serwis gwarancyjny i pogwarancyjny
Profesjonalne doradztwo
Szkolenie produktowe
Szybkie ofertowanie
Oprogramowanie w języku polskim
Usługa wzorcowania
Prezentacja w ITA

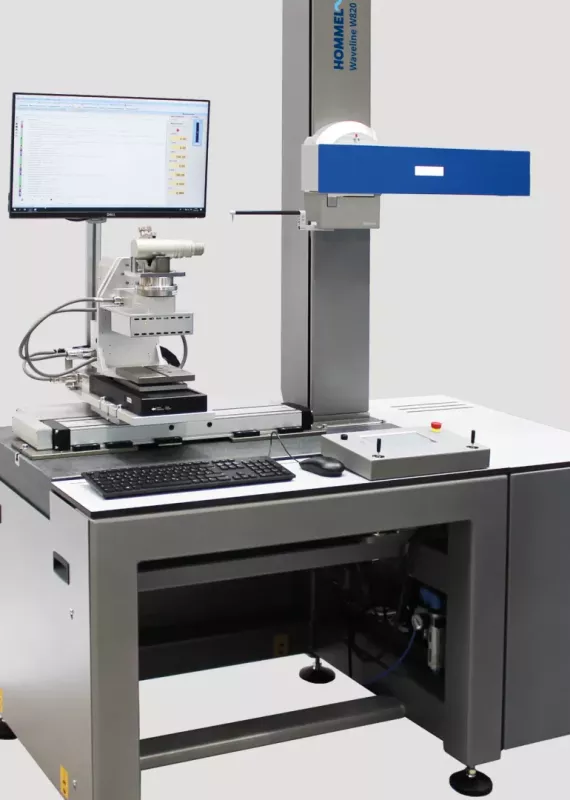

Waveline W800R/W900R firmy Jenoptik (Hommel-Etamic) to uniwersalny system do pomiaru chropowatości. Modułowa konstrukcja urządzenia zapewnia możliwość obliczania wszystkich znormalizowanych parametrów profilu chropowatości i falistości oraz ocenę cech geometrycznych, takich jak: odległości, kąty, promienie, itp. Koncepcja “plug and measure” pozwala na indywidualną konfigurację urządzenia. Zestaw dodatkowo może być wyposażony w stolik CNC umożliwiający sterowanie przemieszczaniem mierzonego elementu w kierunku osi Y, co umożliwia uzyskanie topografii powierzchni. W Najnowszej generacji urządzeń serii Waveline do pomiaru konturu i chropowatości głowice pomiarowe charakteryzują się zwiększoną rozdzielczością, co pozwala przeprowadzać jeszcze dokładniejsze pomiary. Kilkukrotnie wyższe prędkości pozycjonowania powalają skrócić czas trwania programu pomiarowego do minimum.

Cechy produktu:

  • pomiar metodą stykową

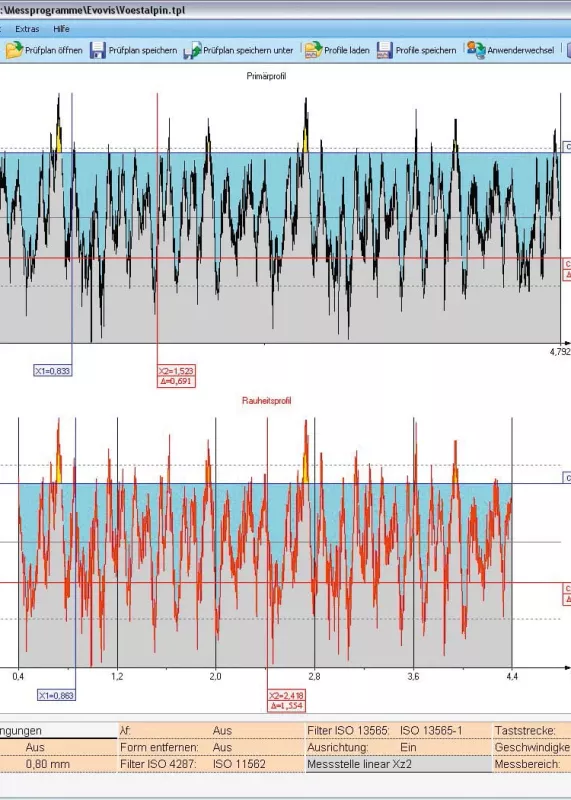

  • intuicyjne oprogramowanie sterujące i raportujące EVOVIS,
  • dostępne w języku polskim
  • duży zakres pomiarów chropowatości do 1600 µm
  • możliwość zastosowania w hali produkcyjnej i laboratorium
  • oszczędność czasu dzięki automatyzacji pomiarów w trybie CNC

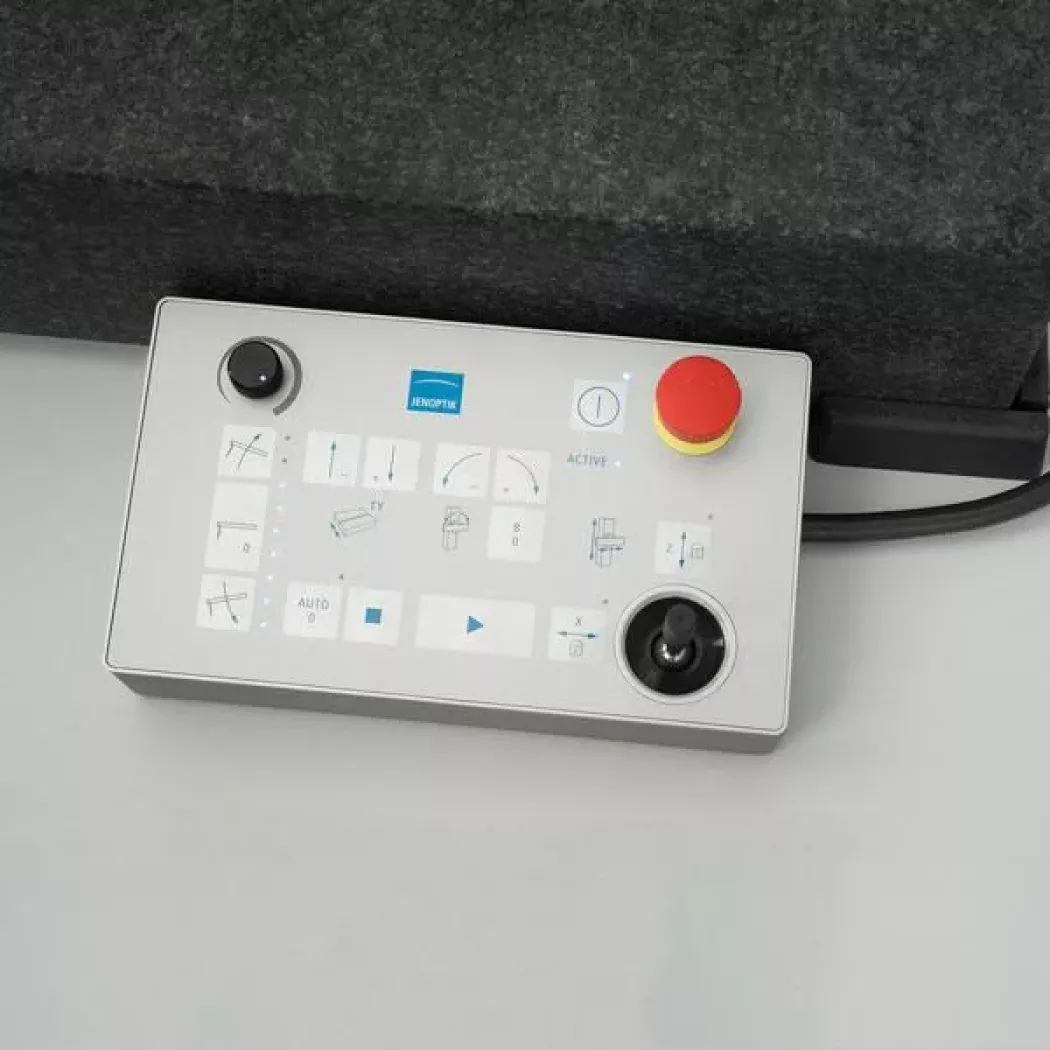

  • wyposażony w kontroler do szybkiego pozycjonowania osi

Specyfikacja

Specyfikacja techniczna stacjonarnego przyrządu do pomiaru konturu i chropowatości Waveline W800R/W900R
Model:
W800R
W900R
Głowica:
TKU400
TKU400
Zakres pomiarowy:
do 1600 µm
do 1600 µm
Rozdzielczość:
od 1 nm
od 1 nm
Nacisk pomiarowy:
0-20 mN
0-20 mN
Identyfikacja ramienia pomiarowego:
tak
tak
Regulacja nacisku pomiarowego:
tak
tak
Końcówka pomiarowa:
chropowatość diamentowa 2 µm/90˚
chropowatość diamentowa 2 µm/90˚

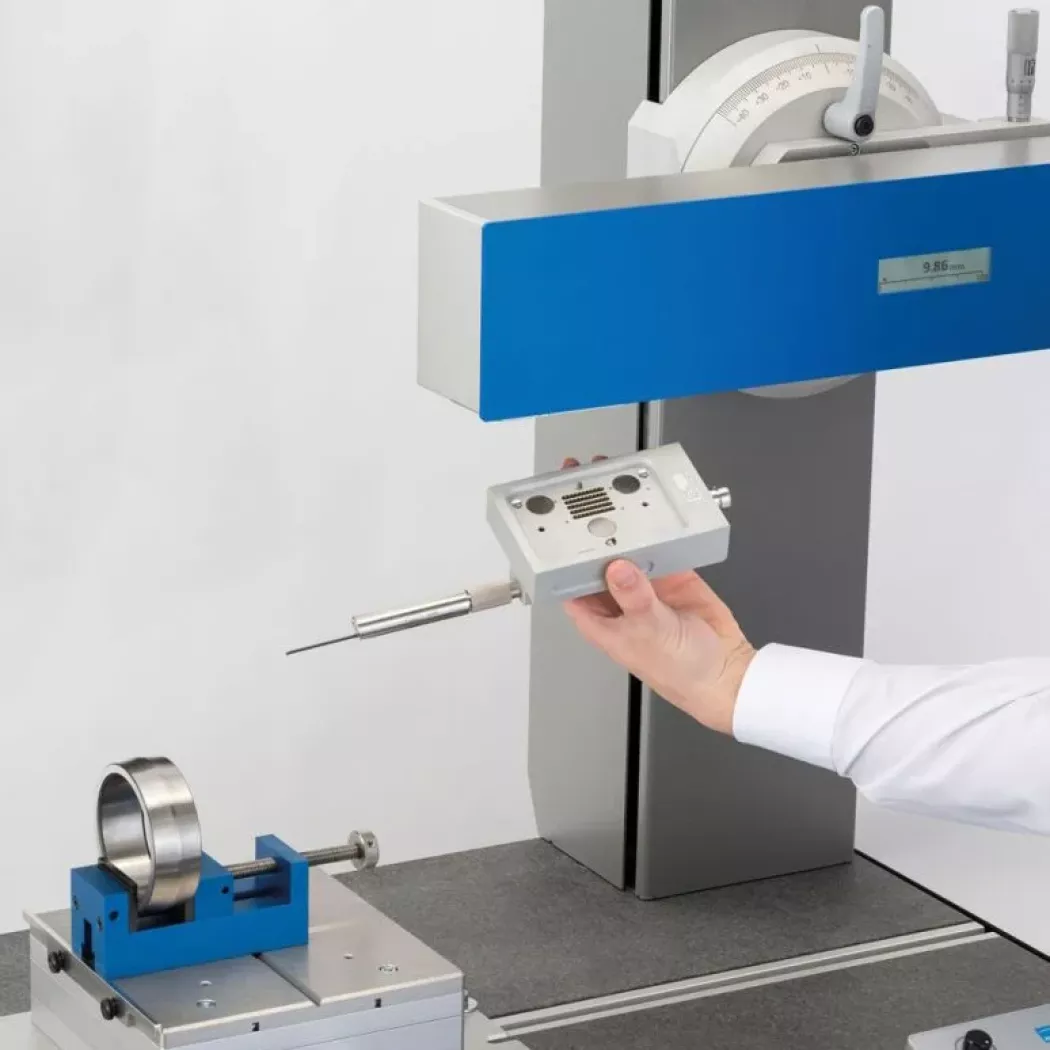

Mocowanie końcówki pomiarowej:
magnetyczne
magnetyczne
Zakres pomiarowy w osi X:
120/200 mm
120/200 mm
Rozdzielczość w osi X:
0,1 µm
0,01 µm
Prędkość pozycjonowania w osi X:
do 20 mm/s
do 200 mm/s
Prostoliniowość jednostki napędowej:
≤0,4 µm/120 mm
≤0,6 µm/200 mm
≤0,2 µm/120 mm
≤0,4 µm/200 mm
Zakres pionowy przesuwu kolumny pomiarowej:
500 lub 800 mm
500 lub 800 mm
Funkcja automatycznego zerowania:
tak
tak
Prędkość pozycjonowania w osi Z:
do 20 mm/s
do 80 mm/s
Powtarzalność pozycjonowania w osi Z:
≤50 µm
≤10 µm
Wymiary płyty granitowej:
700x520x100 mm lub 1000x520x140 mm
700x520x100 mm lub 1000x520x140 mm
Opcje:

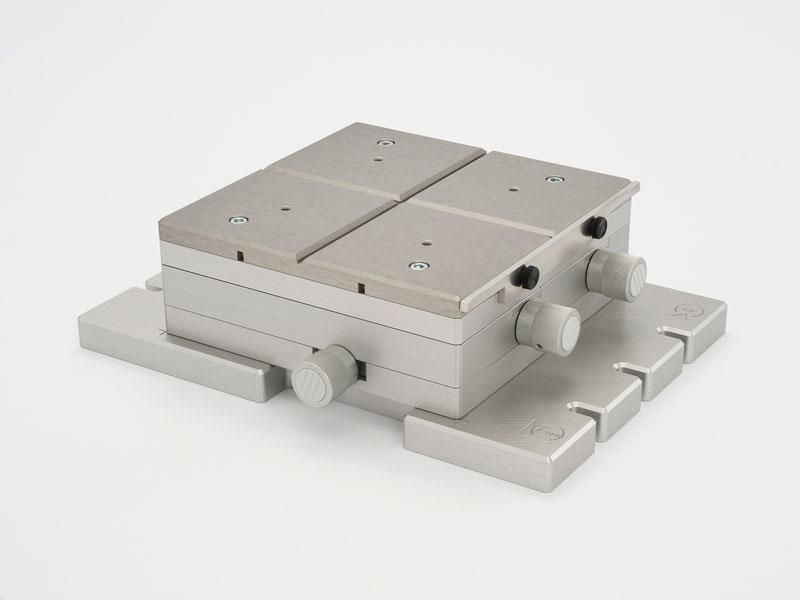

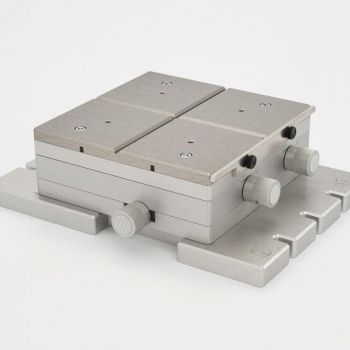

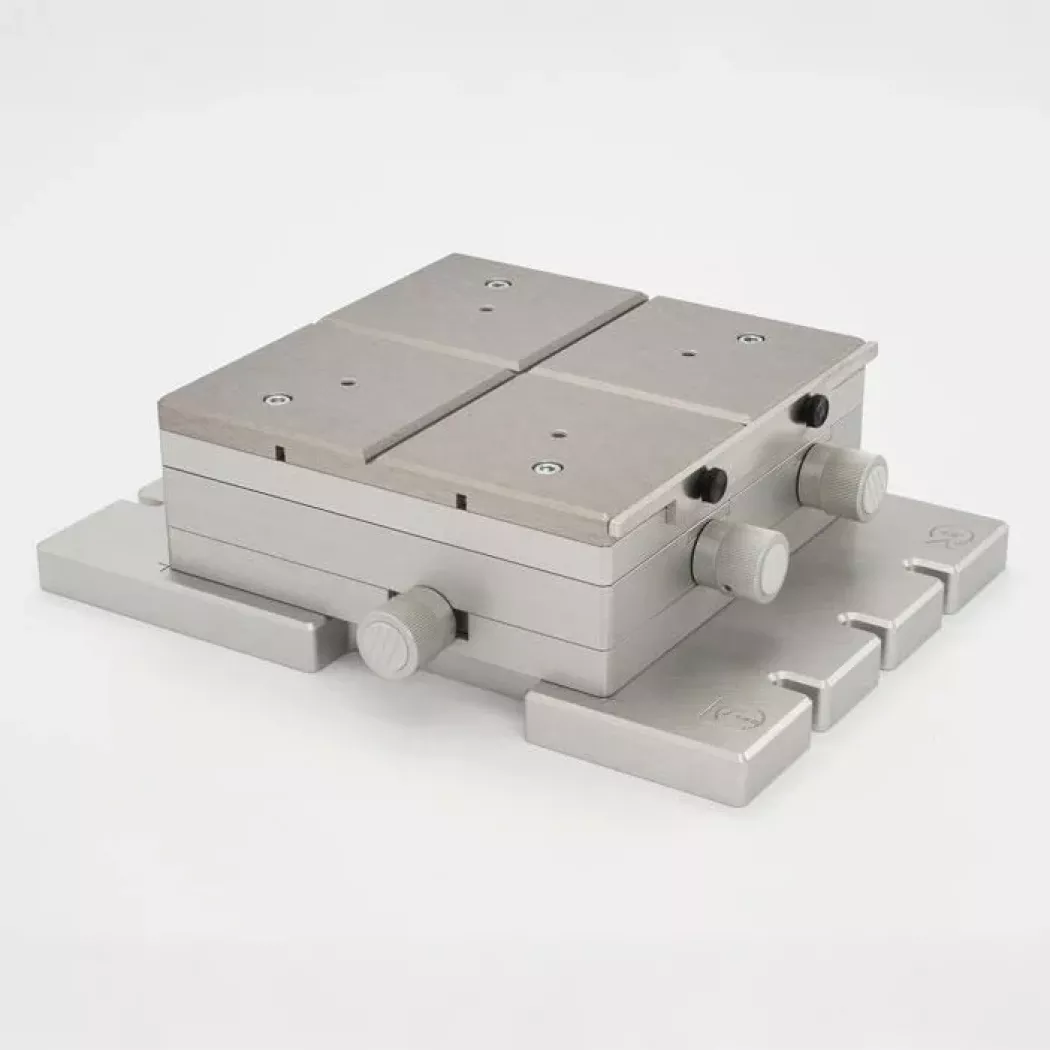

stolik X Y, aktywny system tłumienia drgań, akcesoria
stolik X Y, aktywny system tłumienia drgań, akcesoria
