Stacjonarny przyrząd do pomiaru konturu Waveline W800C/W900C

Waveline W800C / W900C firmy Jenoptik (Hommel-Etamic) to uniwersalny system do pomiaru konturu. Modułowa konstrukcja urządzenia zapewnia możliwość obliczania wszystkich znormalizowanych parametrów profilu chropowatości i falistości oraz ocenę cech geometrycznych.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

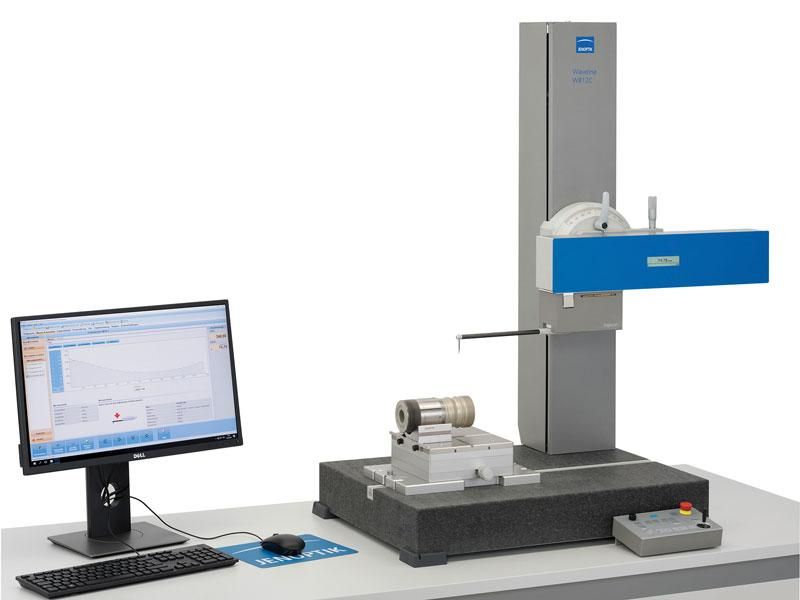

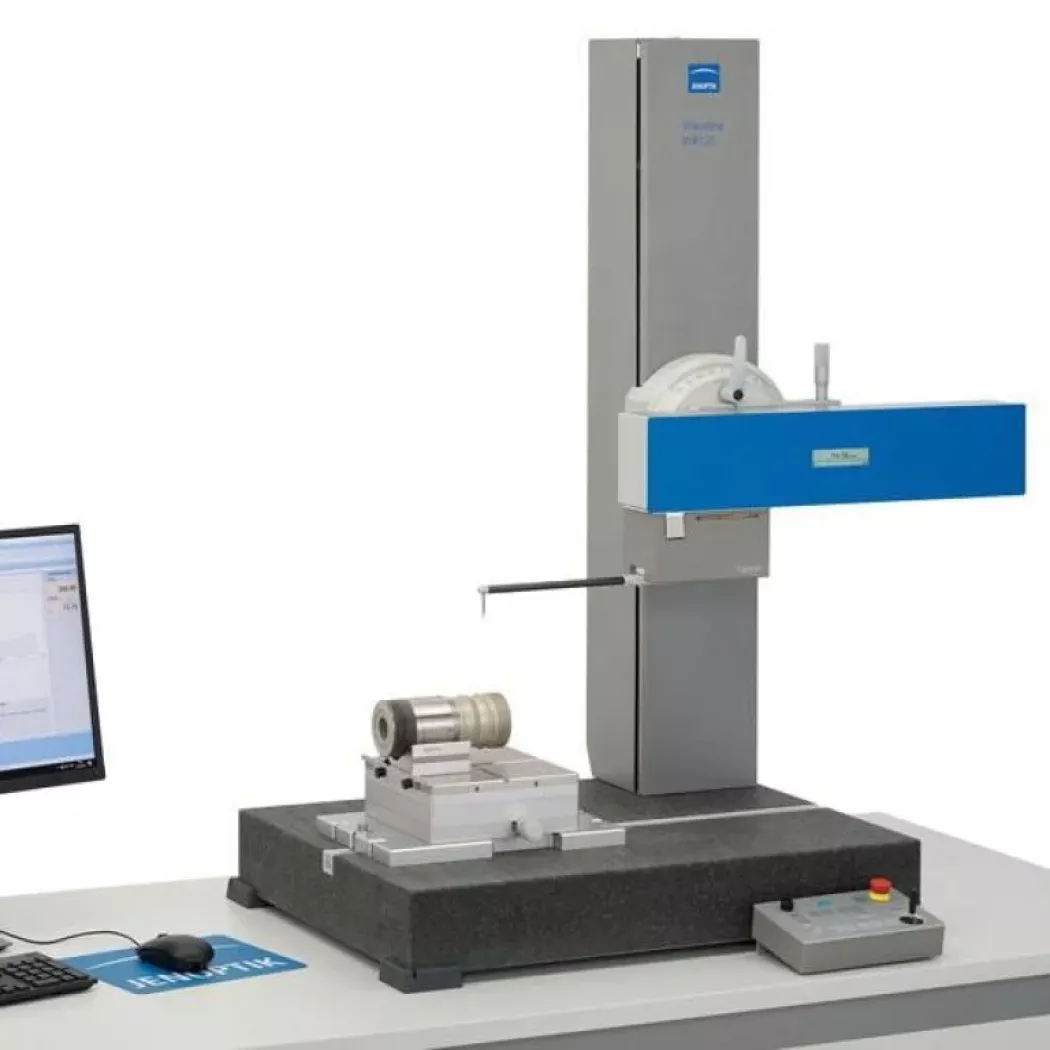

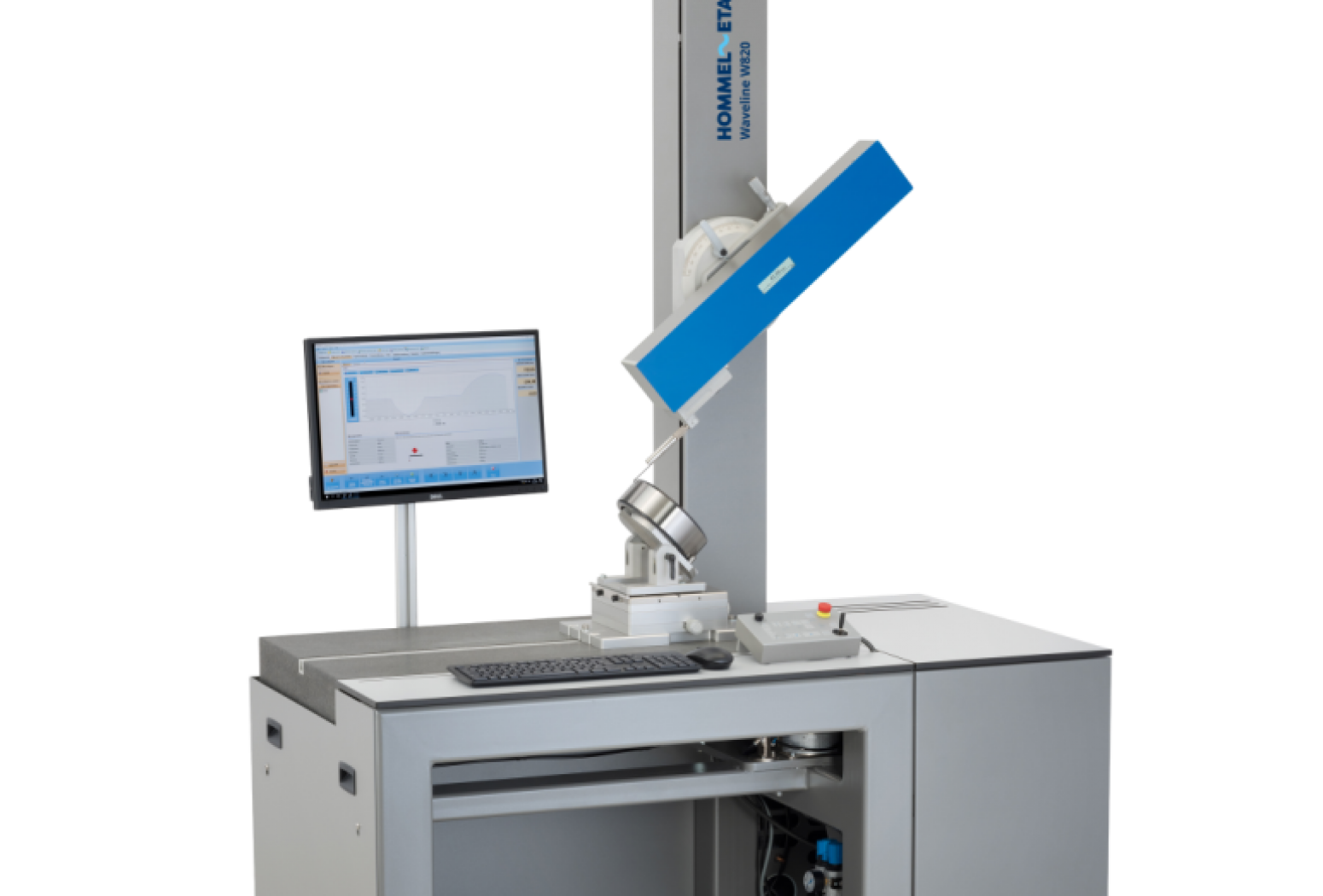

Stacjonarny przyrząd do pomiaru konturu Waveline W800C
+ 02

Opis produktu

Usługa pomiarowa
Serwis gwarancyjny i pogwarancyjny
Profesjonalne doradztwo
Szkolenie produktowe
Szybkie ofertowanie
Oprogramowanie w języku polskim
Usługa wzorcowania
Prezentacja w ITA
Prezentacja zdalna

Waveline W800C / W900C firmy Jenoptik (Hommel-Etamic) to uniwersalny system do pomiaru konturu. Modułowa konstrukcja urządzenia zapewnia możliwość obliczania wszystkich znormalizowanych parametrów profilu chropowatości i falistości oraz ocenę cech geometrycznych, takich jak: odległości, kąty, promienie, itp. Koncepcja “plug and measure” pozwala na indywidualną konfigurację urządzenia. W Najnowszej generacji urządzeń serii Waveline do pomiaru konturu i chropowatości głowice pomiarowe charakteryzują się zwiększoną rozdzielczością, co pozwala przeprowadzać jeszcze dokładniejsze pomiary. Kilkukrotnie wyższe prędkości pozycjonowania powalają skrócić czas trwania programu pomiarowego do minimum.



Cechy produktu:

  • pomiar metodą stykową

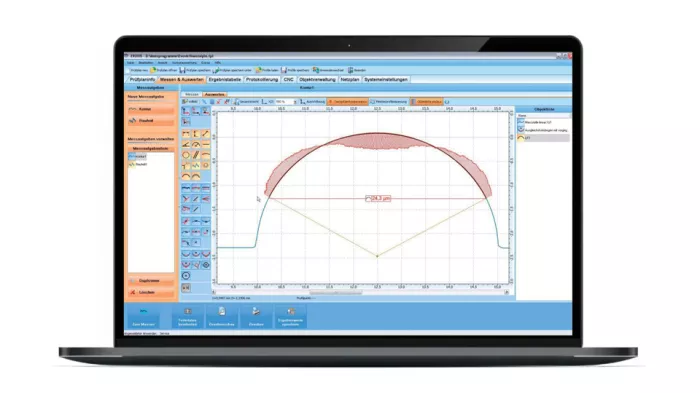

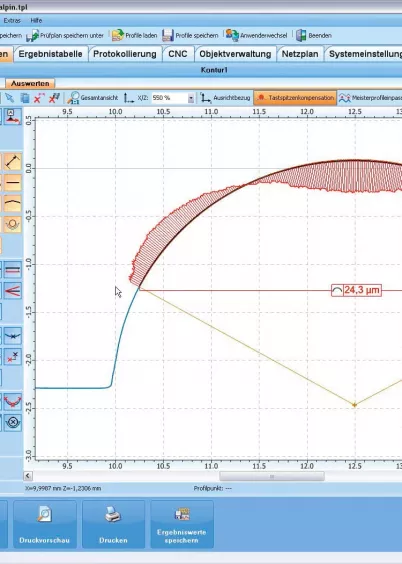

  • intuicyjne oprogramowanie sterujące i raportujące EVOVIS, dostępne w języku polskim
  • duży zakres pomiaru konturu (60 mm ze stałą rozdzielczością 10 nm)
  • możliwość zastosowania zarówno w laboratorium jak i w hali produkcyjnej

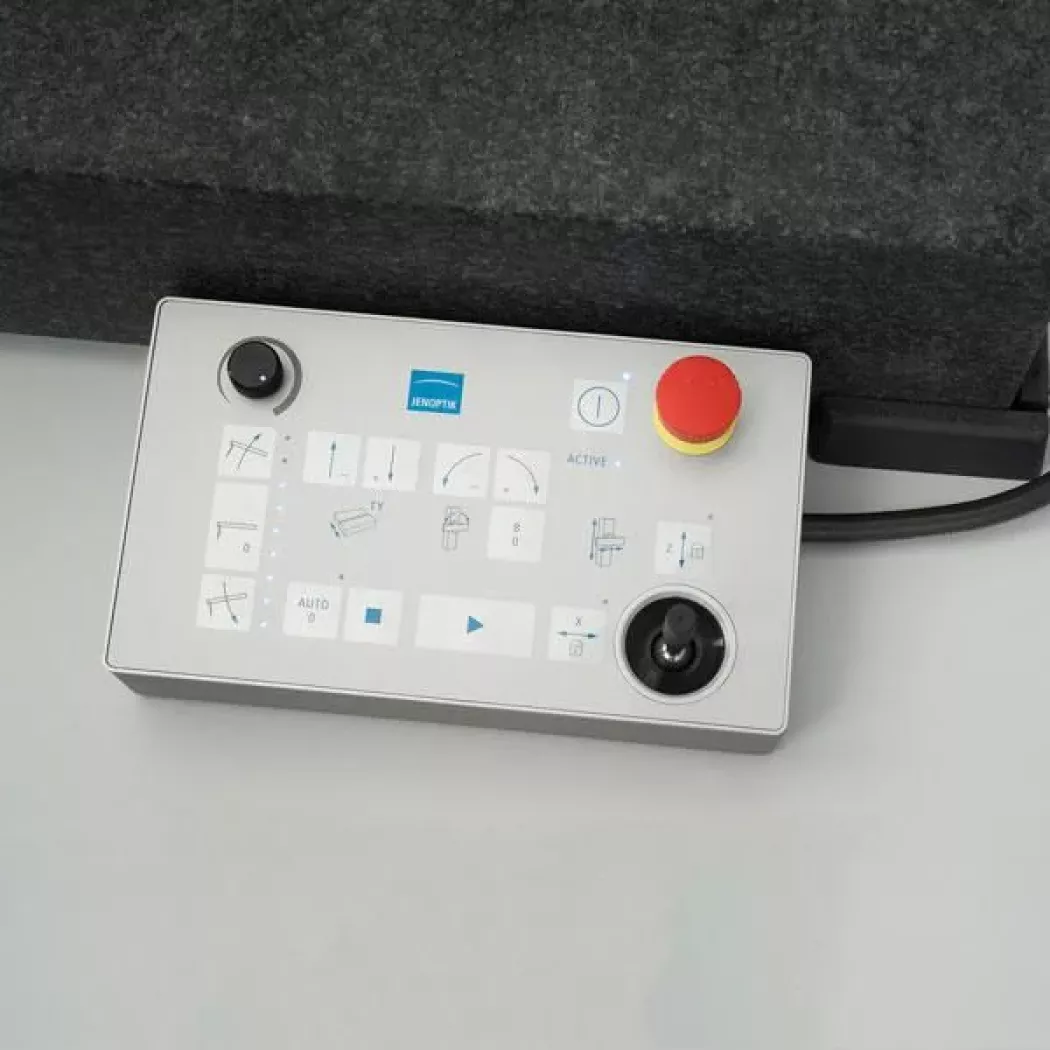

  • wyposażony w kontroler do szybkiego pozycjonowania osi
  • oszczędność czasu dzięki automatyzacji pomiarów w trybie CNC
  • możliwość pomiaru średnicy  (tzw. pomiar góra/dół)
  • możliwość pomiaru gwintów łącznie ze średnicą podziałową

Specyfikacja

Specyfikacja techniczna stacjonarnego przyrządu do pomiaru konturu i chropowatości Waveline W800C/W900C
Model:
W800C
W900C
Głowica:

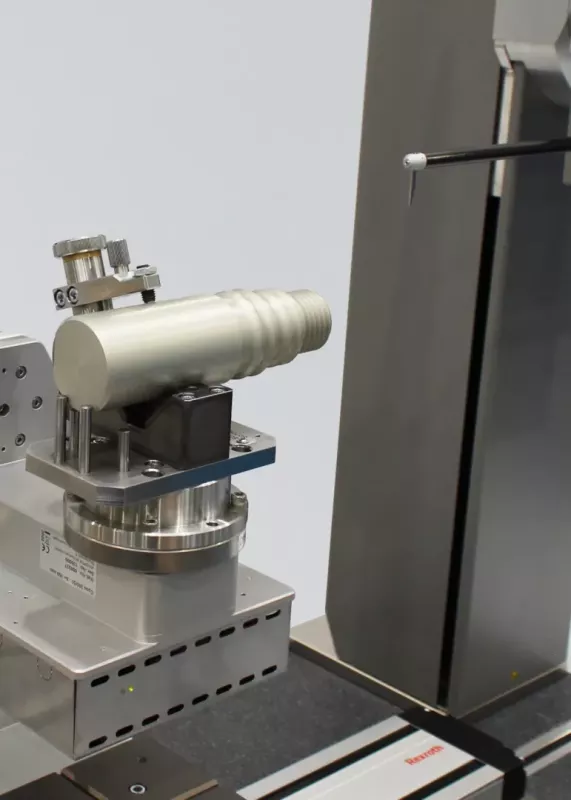

Digiscan (cyfrowa)
Digiscan (cyfrowa)
Zakres pomiarowy:
60 mm
60 mm
Rozdzielczość:
10 nm
10 nm
Nacisk pomiarowy:
0-20 mN
0-20 mN
Identyfikacja ramienia pomiarowego:
tak
tak
Regulacja nacisku pomiarowego:
tak
tak
Końcówka pomiarowa:
kontur ostrze 20 µm
kontur ostrze 20 µm
Mocowanie końcówki pomiarowej:
magnetyczne
magnetyczne
Zakres pomiarowy w osi X:
120/200 mm
120/200 mm
Rozdzielczość w osi X:
0,1 µm
0,01 µm
Prędkość pozycjonowania w osi X:
do 20 mm/s
do 200 mm/s
Prostoliniowość jednostki napędowej:
≤0,4 µm/120 mm
≤0,6 µm/200 mm
≤0,2 µm/120 mm
≤0,4 µm/200 mm
Zakres pionowy przesuwu kolumny pomiarowej:
500 lub 800 mm
500 lub 800 mm
Funkcja automatycznego zerowania:
tak
tak
Prędkość pozycjonowania w osi Z:
do 20 mm/s
do 80 mm/s
Powtarzalność pozycjonowania w osi Z:
≤50 µm
≤10 µm
Wymiary płyty granitowej:
700x520x100 mm lub 1000x520x140 mm
700x520x100 mm lub 1000x520x140 mm
Opcje:

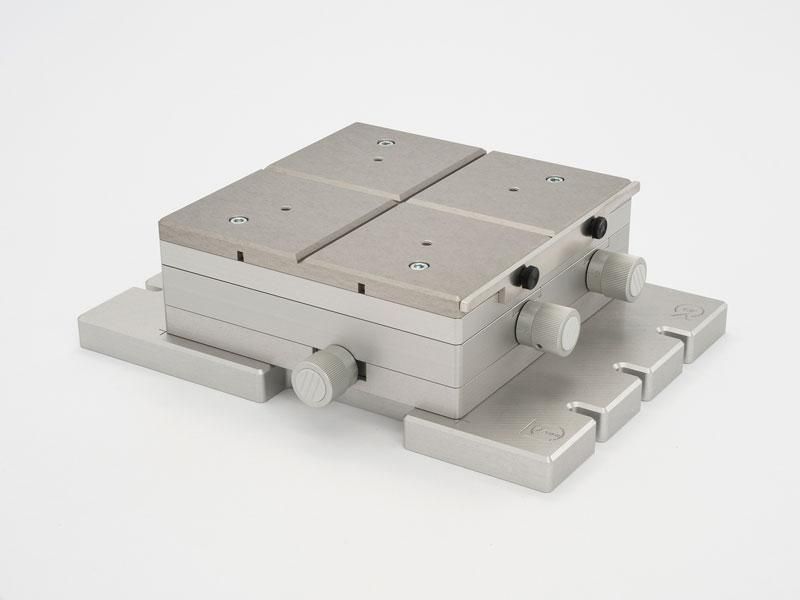

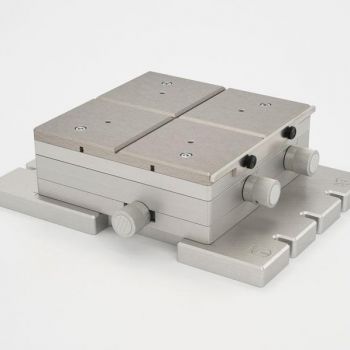

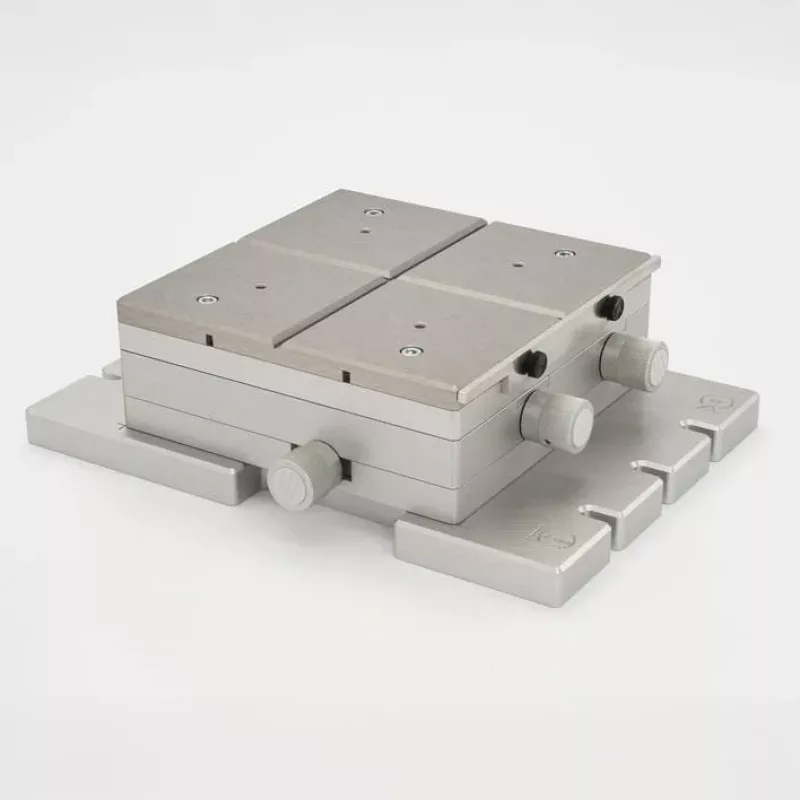

stolik X Y, aktywny system tłumienia drgań, akcesoria
stolik X Y, aktywny system tłumienia drgań, akcesoria
