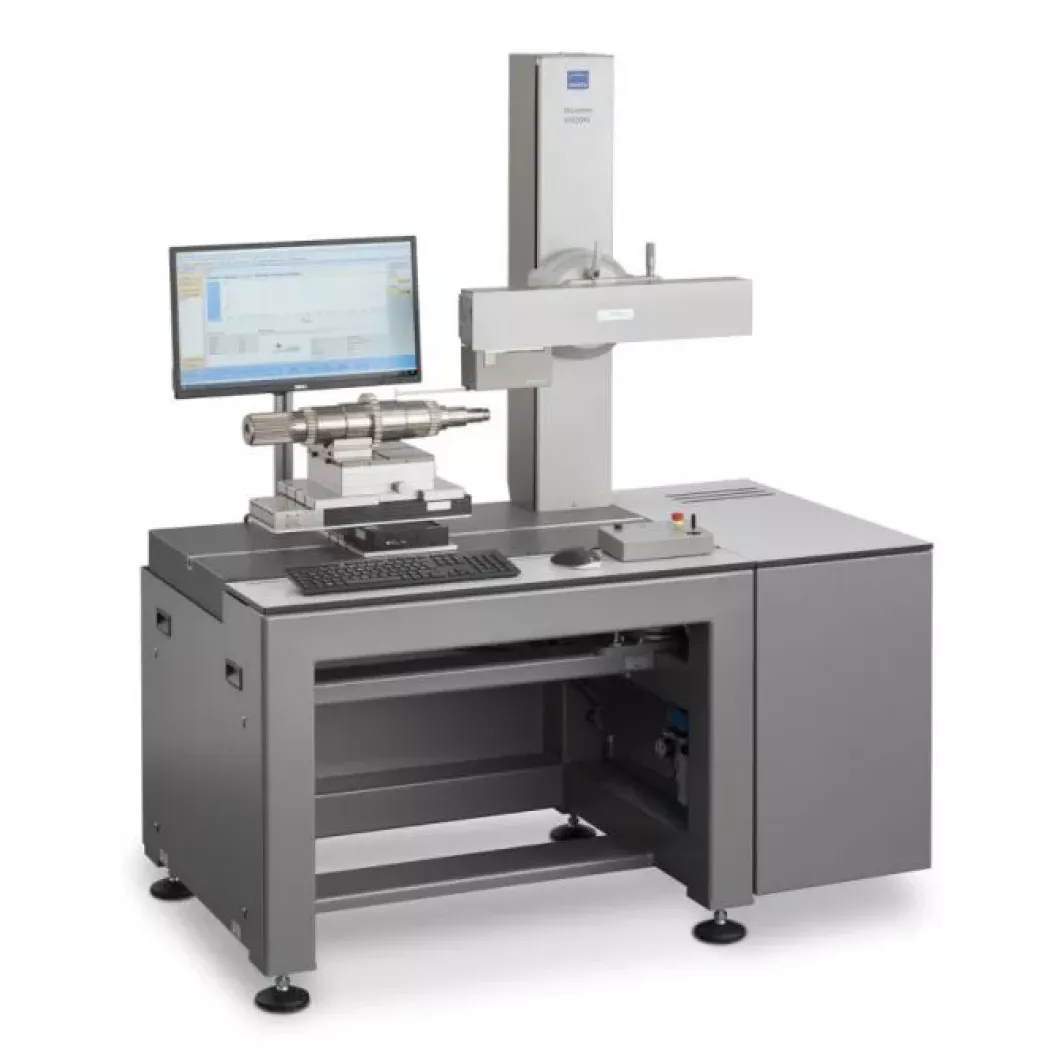

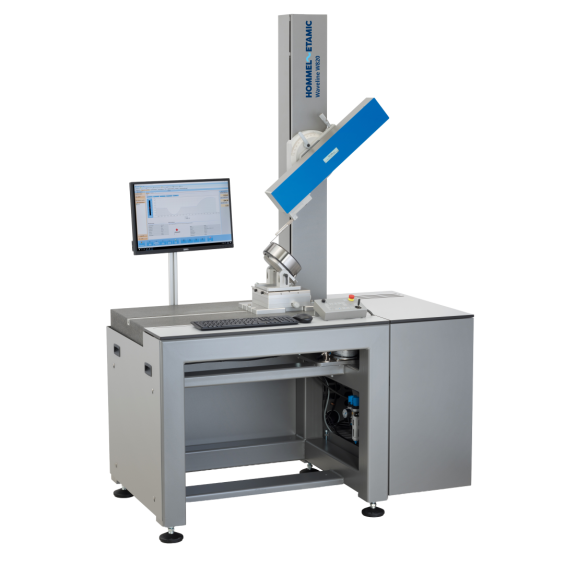

Stacjonarny przyrząd Waveline W800/W900 Nanoscan firmy Jenoptik (Hommel-Etamic) to ultra precyzyjny system do równoczesnego pomiaru konturu i chropowatości w szerokim zakresie pomiarowym. Dużą elastyczność aplikacji zapewnia szeroka gama możliwych do zastosowania ramion pomiarowych. Aktywny system poziomowania i tłumienia drgań oraz możliwość pracy w trybie CNC zapewnia wysoką powtarzalność i pewność pomiaru. Możliwość wykonania topografii powierzchni na długich odcinkach. Seria urządzeń Waveline W900 dedykowana jest Klientów poszukujących systemów najwyższej dokładności przy pomiarach chropowatości i konturu.

Cechy produktu:

wysoka rozdzielczość 0,3 nm w zakresie pomiarowym 24 mm lub 0,6 nm w zakresie 48 mm
długość skanowania powierzchni do 200 mm
pomiar chropowatości i konturu w jednym przejściu
prędkość pozycjonowania do 200 mm/s
rozdzielczość osi X na poziomie 0,01 µm
automatyczna detekcja ramienia pomiarowego
oszczędność czasu dzięki automatyzacji pomiarów w trybie CNC
kontroler Movecontrol ułatwiający i przyspieszający obsługę w trybie ręcznym
elektroniczne ustawienie siły docisku końcówki pomiarowej
pomiar w obu kierunkach (do dołu i do góry)
Waveline W900 wyposażony jest w dodatkowy adapter dla głowicy TKU400

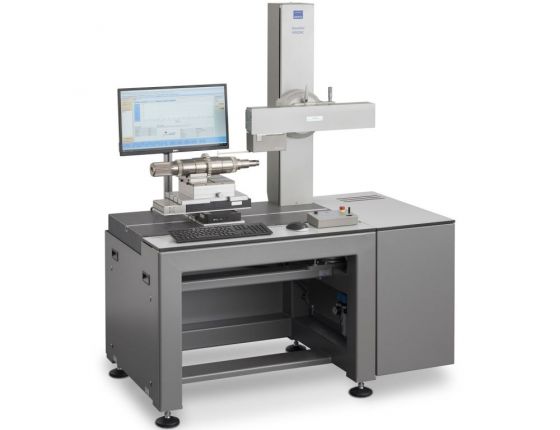

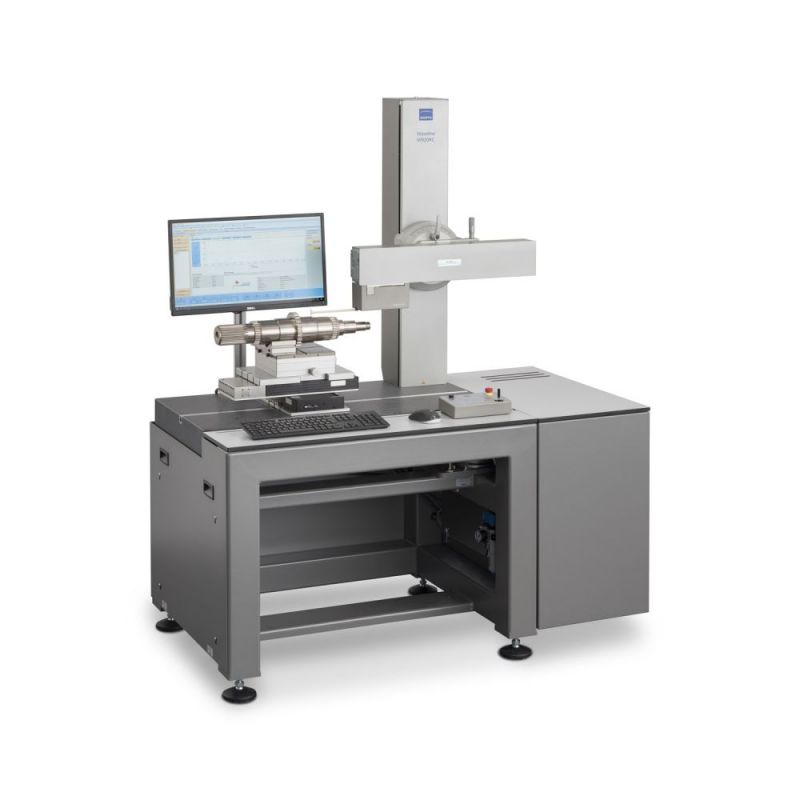

W920 Nanoscan

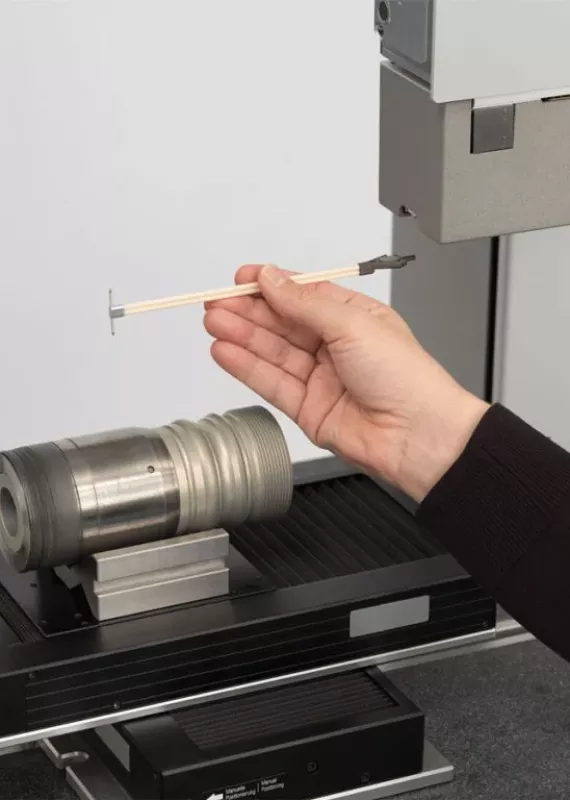

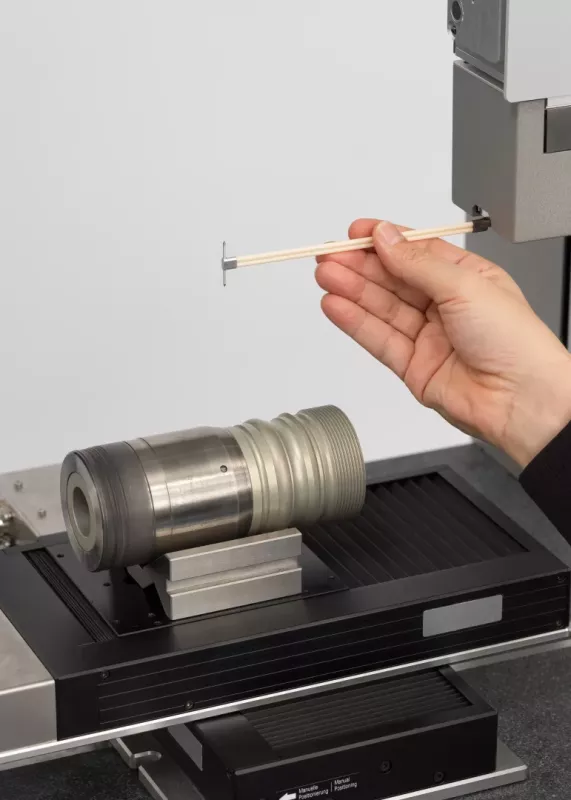

Montaż ramienia pomiarowego Nanoscan

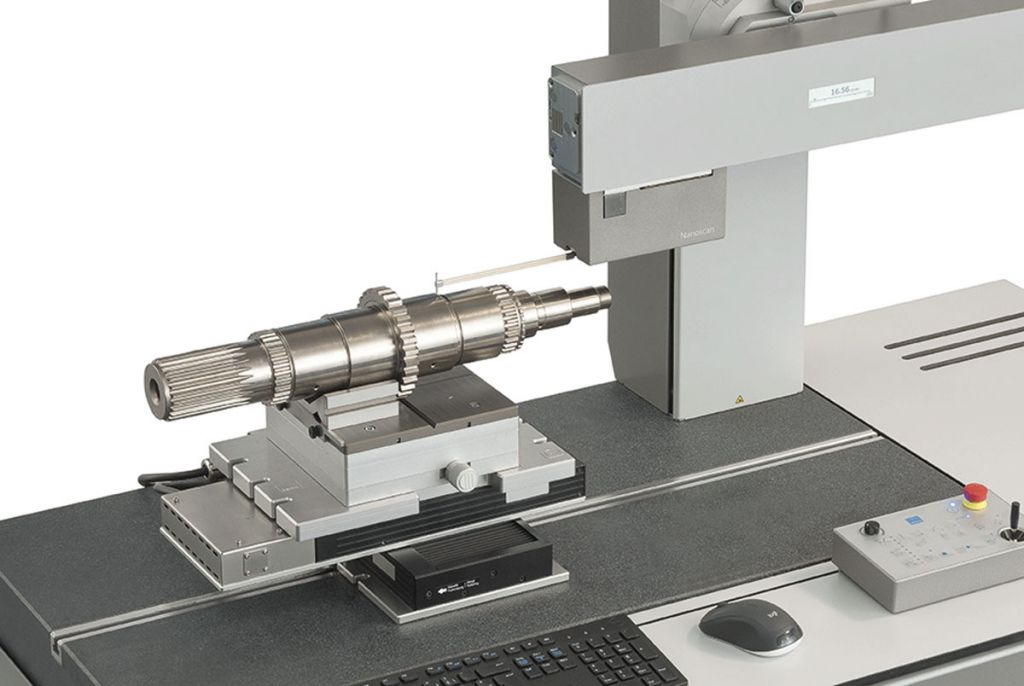

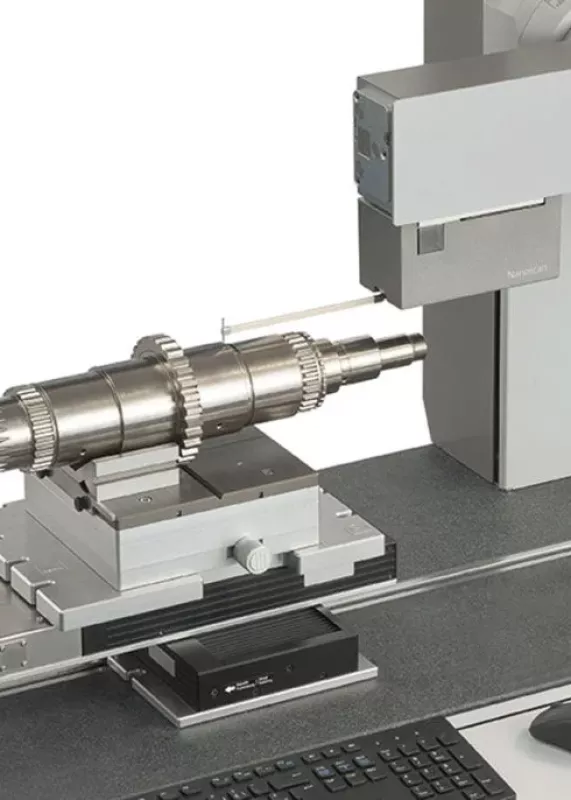

Pomiar chropowatości i konturu W900 Nanoscan

Oprogramowanie

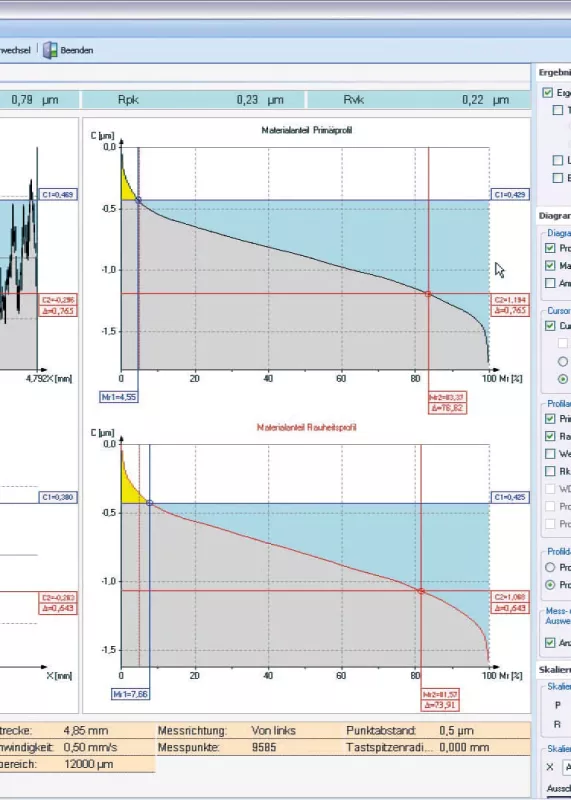

Oprogramowanie EVOVIS

Oprogramowanie EVOVIS pozwala na ocenę chropowatości i konturu w zależności od konfiguracji urządzenia. W przypadku obsługi urządzeń Surfscan i Nanoscan daje możliwość wyznaczenia chropowatości i konturu w dowolnym miejscu na zebranym zarysie.

Szczegóły

Oprogramowanie WAVELINE MAP

Oprogramowanie WAVELINE MAP działające w standardzie Mountains służy do oceny parametrów chropowatości 2D i 3D na podstawie danych uzyskanych z systemów T8000 oraz Nanoscan

Szczegóły

Specyfikacja

Specyfikacja techniczna stacjonarnego przyrządu do pomiaru konturu i chropowatości Waveline W800/W900 Nanoscan

Model:

Głowica:

Nanoscan

Nanoscan, opcjonalnie TKU400

Zakres pomiarowy:

24 lub 48 mm

Rozdzielczość:

0,3 lub 0,6 nm

Nacisk pomiarowy:

0-20 mN

Identyfikacja ramienia pomiarowego:

tak

Regulacja nacisku pomiarowego:

tak

Końcówka pomiarowa:

kontur ostrze 20 µm

Końcówka pomiarowa:

chropowatość diamentowa 2 µm/90˚

Mocowanie końcówki pomiarowej:

magnetyczne

Zakres pomiarowy w osi X:

120/200 mm

Rozdzielczość w osi X:

0,1 µm

0,01 µm

Prędkość pozycjonowania w osi X:

do 20 mm/s

do 200 mm/s

Prostoliniowość jednostki napędowej:

≤0,4 µm/120 mm
≤0,6 µm/200 mm

≤0,2 µm/120 mm
≤0,4 µm/200 mm

Zakres pionowy przesuwu kolumny pomiarowej:

500 lub 800 mm

Funkcja automatycznego zerowania:

tak

Prędkość pozycjonowania w osi Z:

do 20 mm/s

do 80 mm/s

Powtarzalność pozycjonowania w osi Z:

≤50 µm

≤10 µm

Wymiary płyty granitowej:

700x520x100 mm lub 1000x520x140 mm

Opcje:

stolik X Y, aktywny system tłumienia drgań, akcesoria

Do pobrania

Broszura informacyjna urządzeń Waveline W800/W900 Pobierz
