Stacjonarny przyrząd do pomiaru chropowatości i konturu Waveline W600R/W600C/W600RC

Producent: Hommel-Etamic

Prezentujemy Waveline W600 - kompaktowy system pomiarowy o prostej obsłudze, zaprojektowany z myślą o zapewnieniu elastyczności użytkowania oraz wysokiej jakości pomiarów w otoczeniu produkcyjnym.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Dowiedz się więcej

+ 04

Opis produktu

Usługa pomiarowa

Serwis gwarancyjny i pogwarancyjny

Profesjonalne doradztwo

Szkolenie produktowe

Szybkie ofertowanie

Prezentacja zdalna

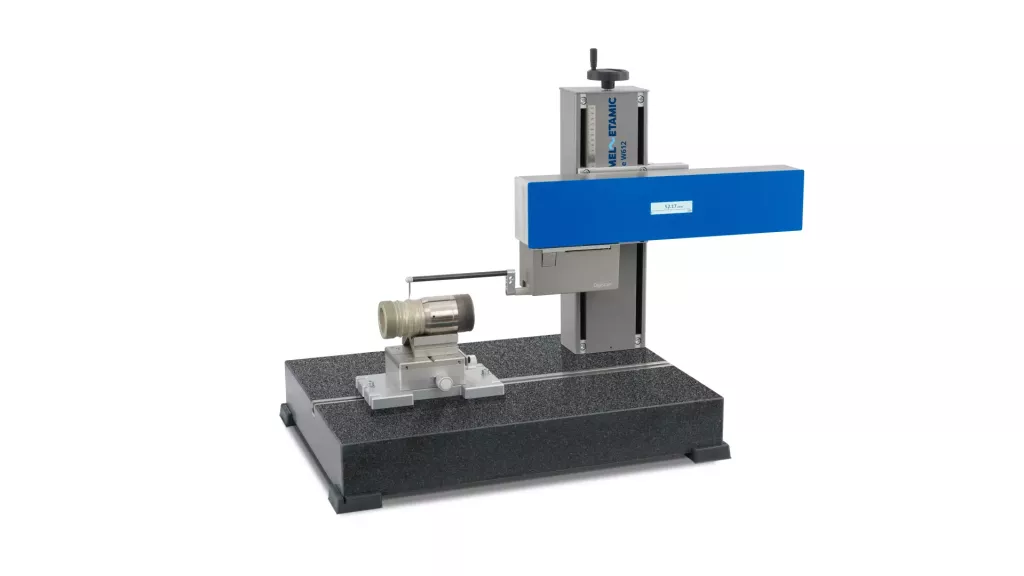

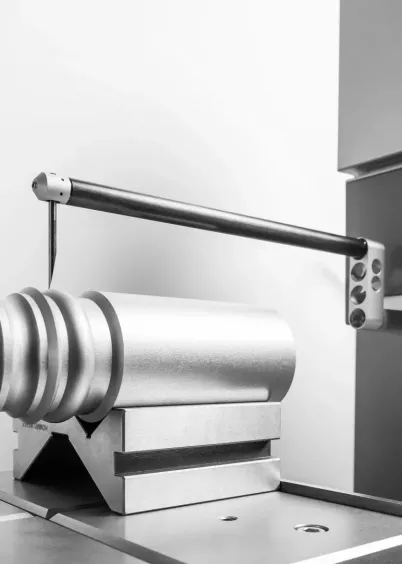

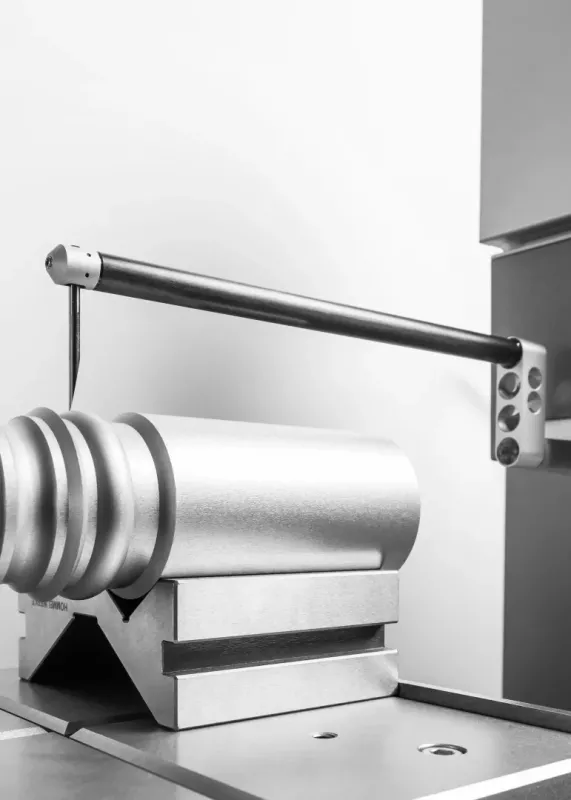

Dzięki ręcznej regulacji kolumny, szerokiemu zakresowi opcji oraz stabilnej mechanice, systemy Waveline W600 stanowią idealne narzędzie do pomiaru chropowatości i konturu. Waveline W600 Digiscan, dedykowany do pomiarów konturu, łatwy w obsłudze, oferuje wysoką jakość pomiaru dzięki wykorzystaniu nowoczesnych głowic pomiarowych o wysokiej rozdzielczości. Unikalne rozwiązanie w postaci przesuwnego napędu gwarantuje optymalny dostęp do mierzonych powierzchni, co czyni W600 uniwersalnym i łatwym w użyciu systemem pomiarowym. Głowice pomiarowe posiadają mocowanie magnetyczne, co znacząco przyspiesza oraz ułatwia ich wymianę. Automatyczne rozpoznawanie podłączonej głowicy to niezwykle istotna funkcja zapobiegająca potencjalnym błędom popełnianym przez użytkownika. Ramiona pomiarowe mocowane magnetycznie posiadają chip RFID, co upraszcza konfigurację oraz kalibrację systemu. Istnieje możliwość późniejszej rozbudowy systemu pomiarowego, co sprawia, że Waveline W600 może być dostosowywany do rosnących potrzeb pomiarowych produkcji.

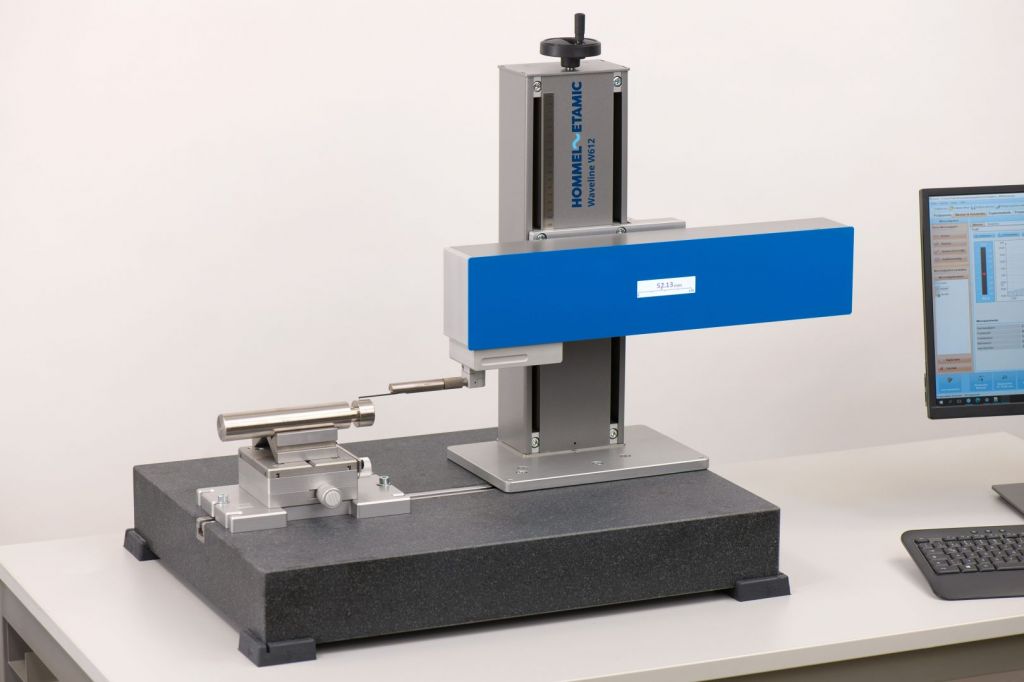

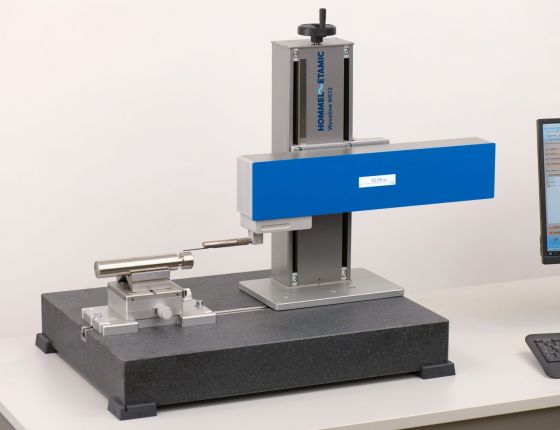

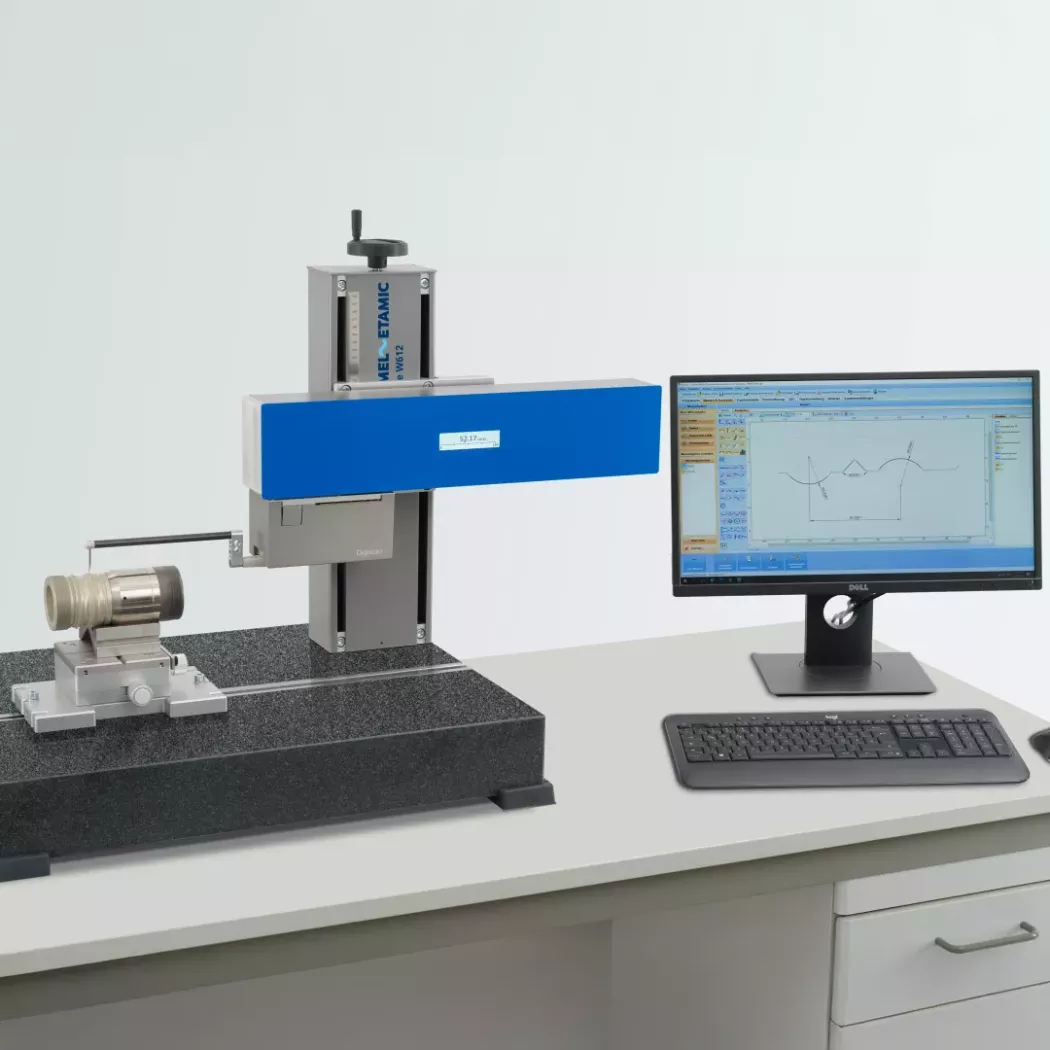

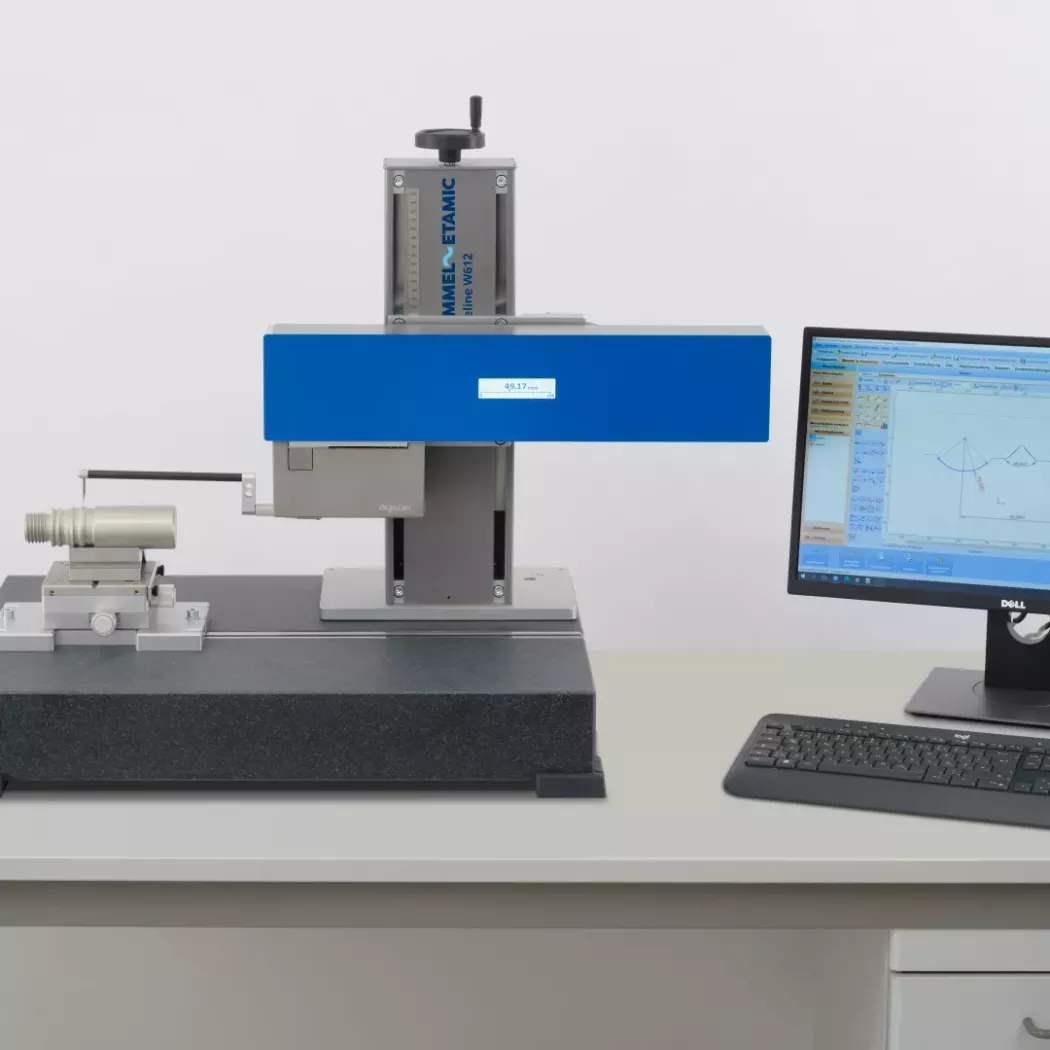

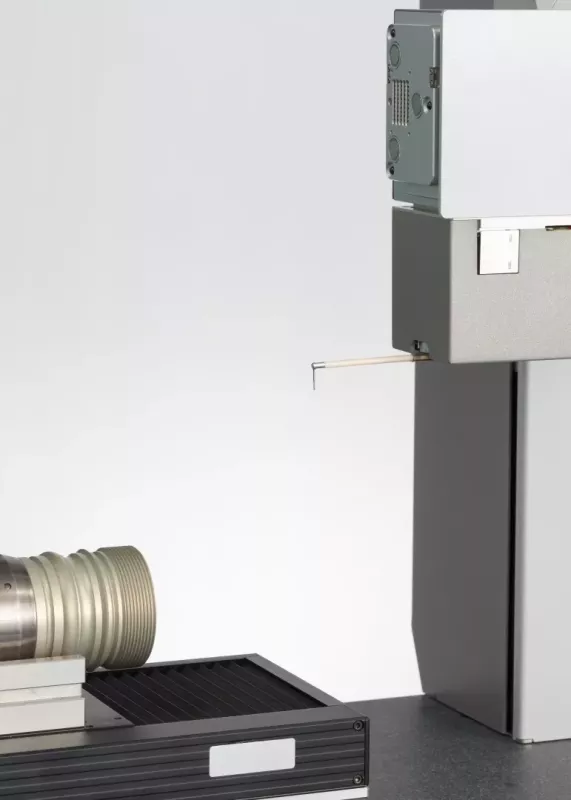

Stacjonarny przyrząd Waveline W600 w konfiguracji do pomiaru chropowatości

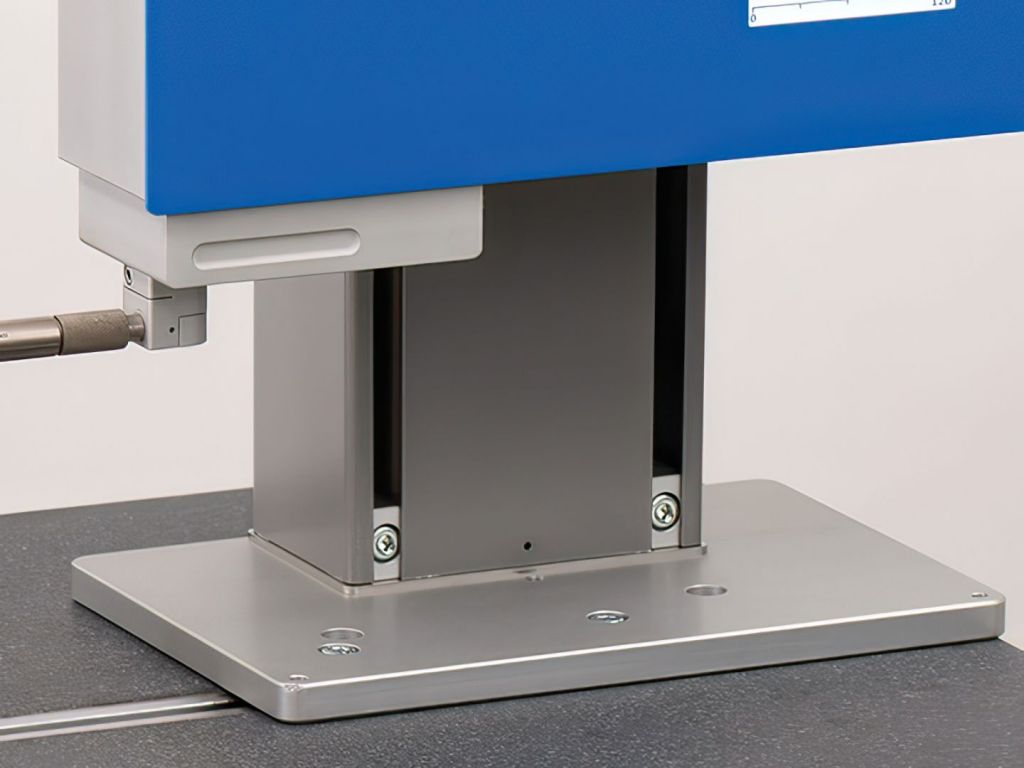

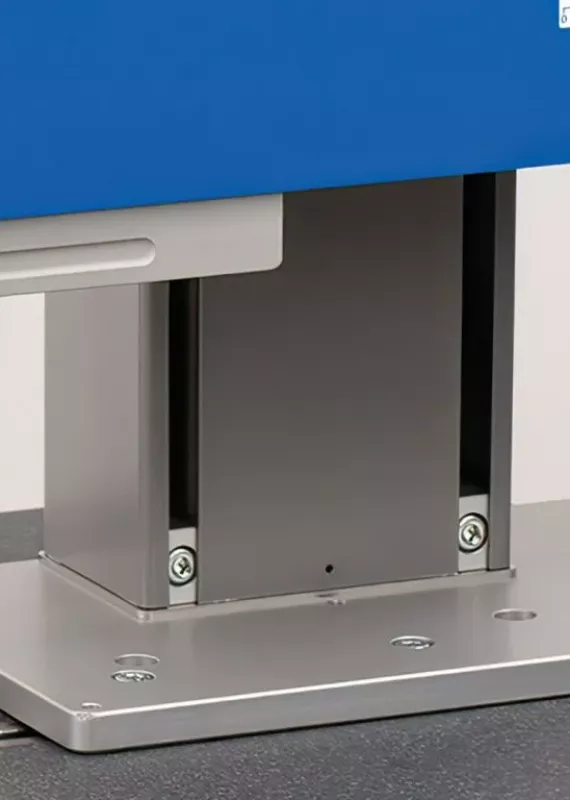

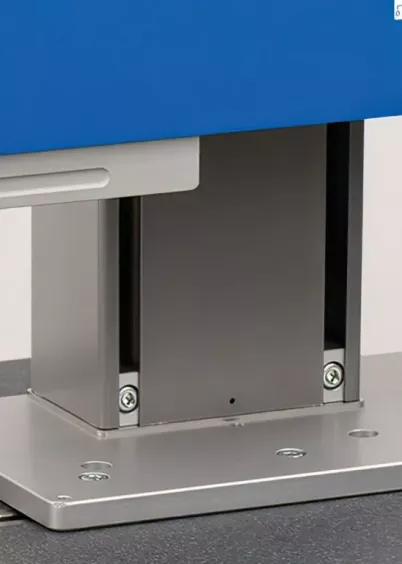

Uniwersalny adapter do montażu urządzenia na płycie granitowej klienta

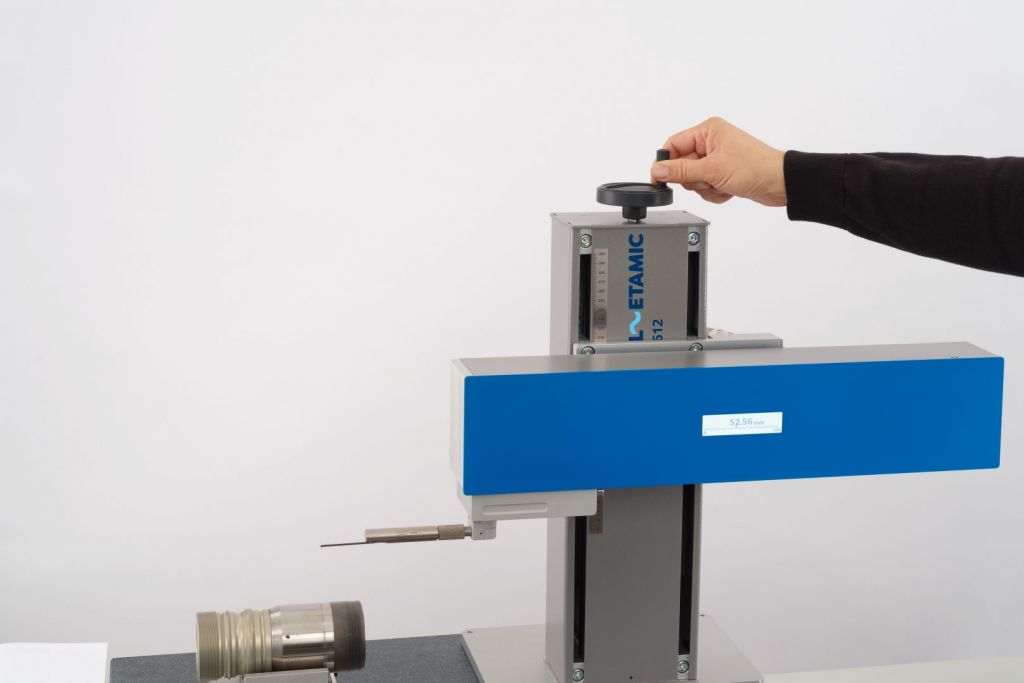

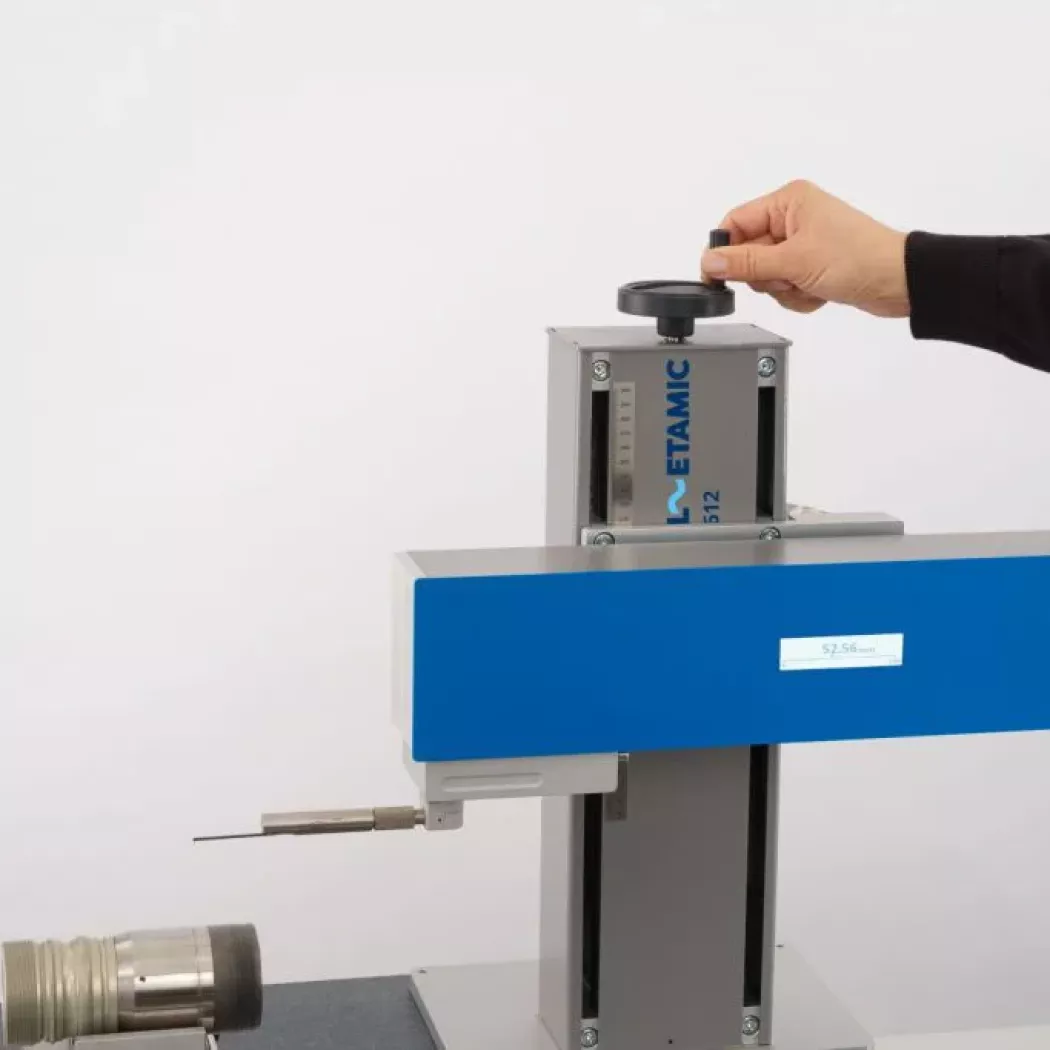

Funkcja manualnego pozycjonowania osi Z

Oprogramowanie

Oprogramowanie EVOVIS

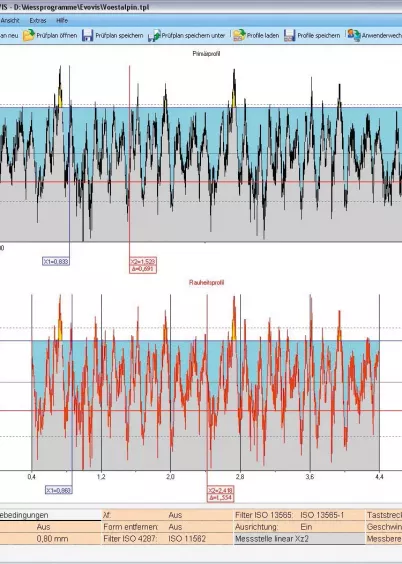

Oprogramowanie EVOVIS pozwala na ocenę chropowatości i konturu w zależności od konfiguracji urządzenia. W przypadku obsługi urządzeń Surfscan i Nanoscan daje możliwość wyznaczenia chropowatości i konturu w dowolnym miejscu na zebranym zarysie.

Szczegóły

MountainsMap

Używany przez tysiące inżynierów, naukowców i metrologów na całym świecie, oprogramowanie MountainsMap® jest standardem w analizie tekstury powierzchni 2D i 3D oraz metrologii do użytku z profilometrami i innymi przyrządami do pomiaru powierzchni.

Szczegóły

Specyfikacja

Specyfikacja techniczna stacjonarnego przyrządu do pomiaru konturu i chropowatości Waveline W600R/W600C/W600RC

Głowica:

Digiscan (cyfrowa) oraz TKU400

Zakres pomiarowy kontur:

60 mm

Zakres pomiarowy chropowatość:

do 1600 µm

Rozdzielczość kontur:

10 nm

Rozdzielczość chropowatość:

od 1nm

Nacisk pomiarowy kontur:

0-20 mN

Nacisk pomiarowy chropowatość:

0,8 mN

Identyfikacja ramienia pomiarowego:

tak

Regulacja nacisku pomiarowego:

tak

Końcówka pomiarowa kontur:

węglikowa 20 µm

Końcówka pomiarowa chropowatość:

diamentowa 2 µm/90˚

Mocowanie końcówki pomiarowej:

magnetyczne

Zakres pomiarowy w osi X:

120 mm

Rozdzielczość w osi X:

0,1 µm

Prędkość pomiarowa:

0,1-3 mm/s

Prędkość pozycjonowania w osi X:

do 20 mm/s

Prostoliniowość jednostki napędowej:

≤0,9 µm/120 mm

Zakres pionowy przesuwu kolumny pomiarowej:

300 mm

Wymiary płyty granitowej:

700x520x100 mm lub 1000x520x140 mm

Opcje:

stolik X Y, aktywny system tłumienia drgań, akcesoria
