Przenośny przyrząd do pomiaru chropowatości Waveline W10

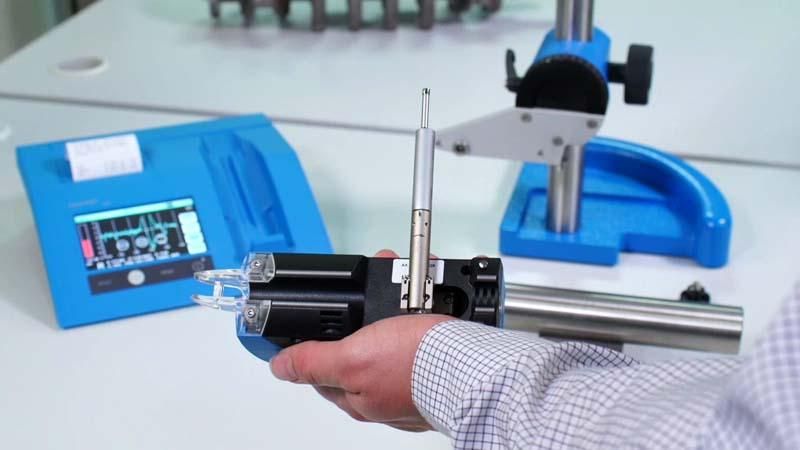

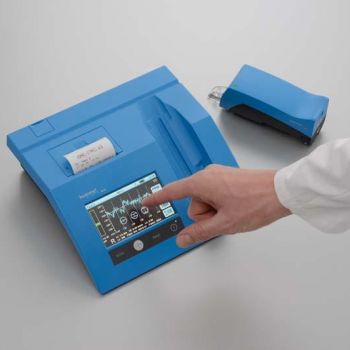

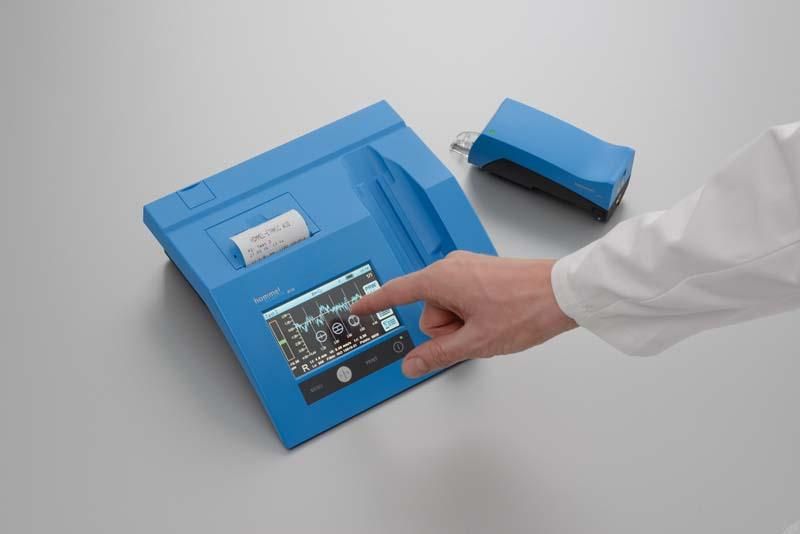

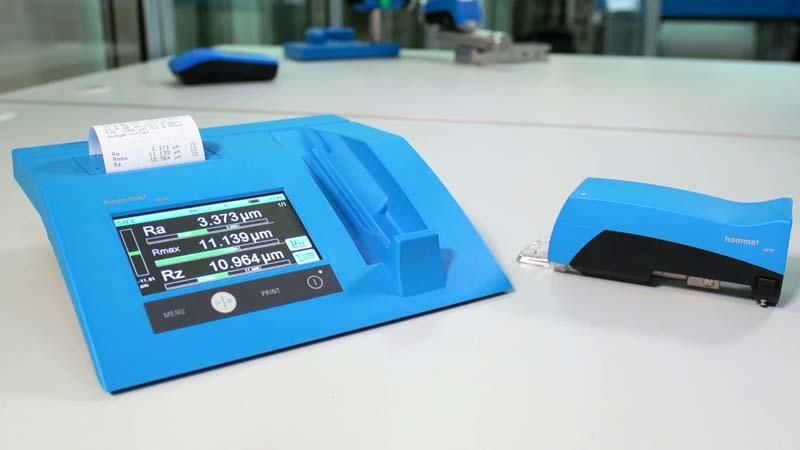

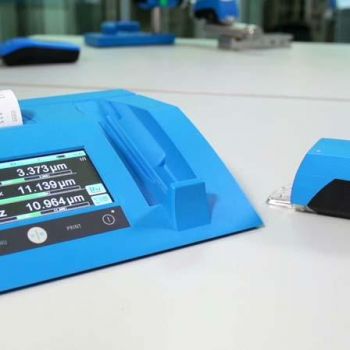

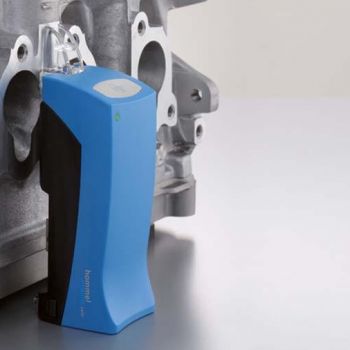

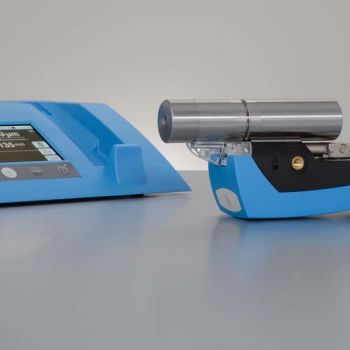

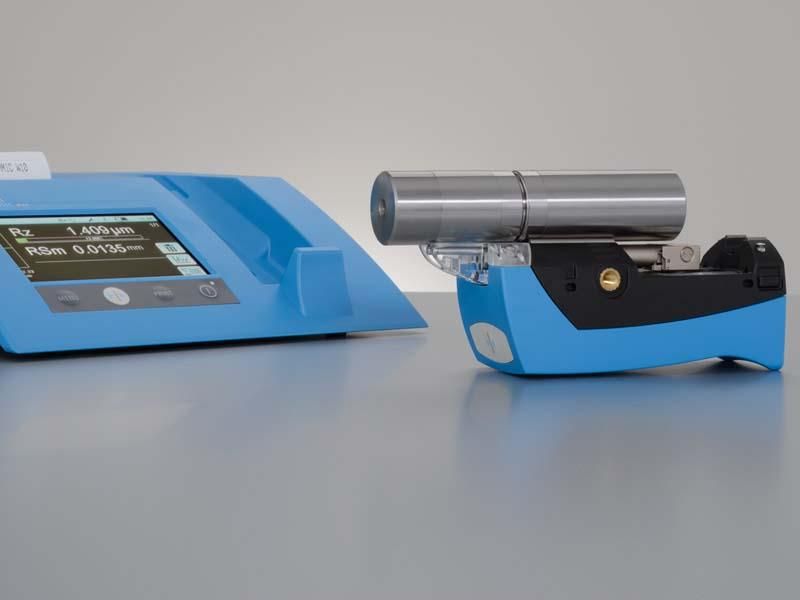

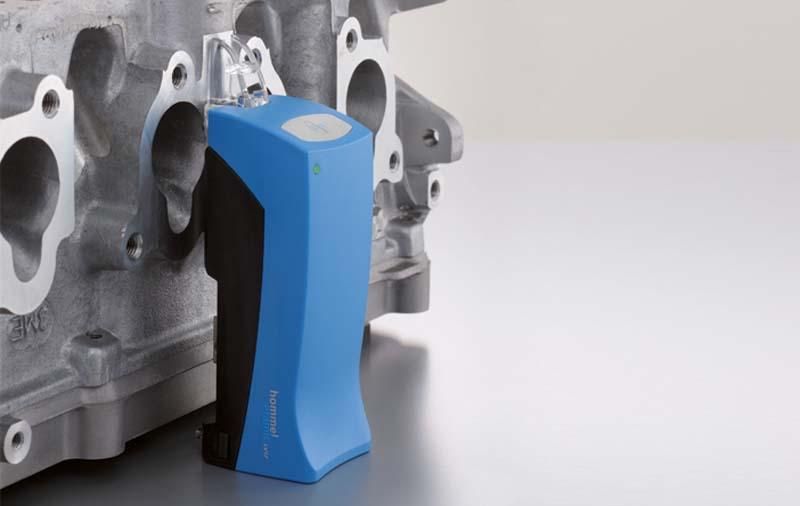

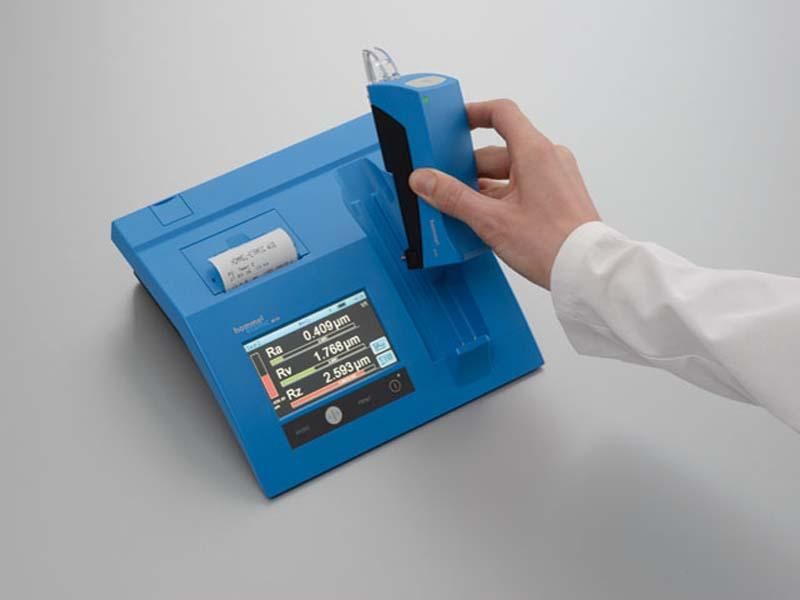

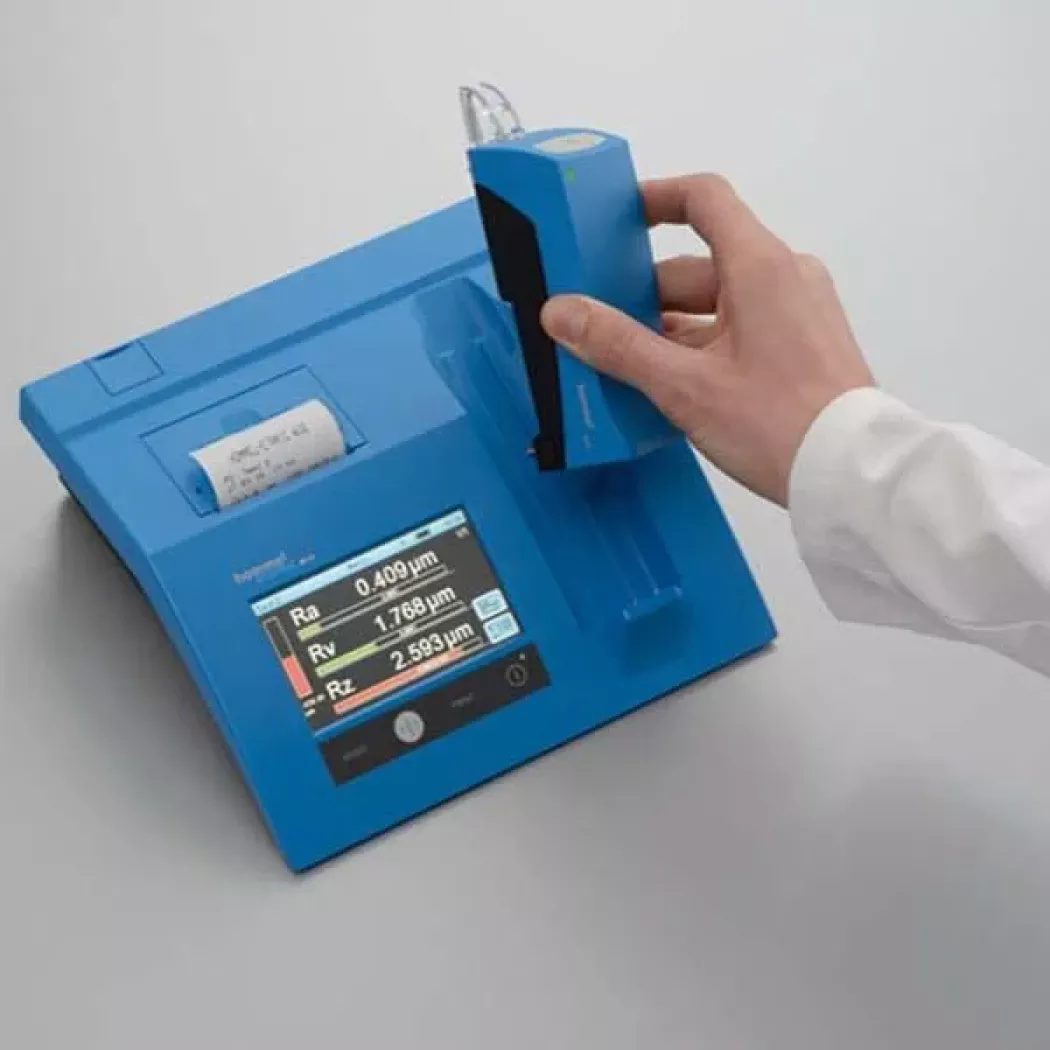

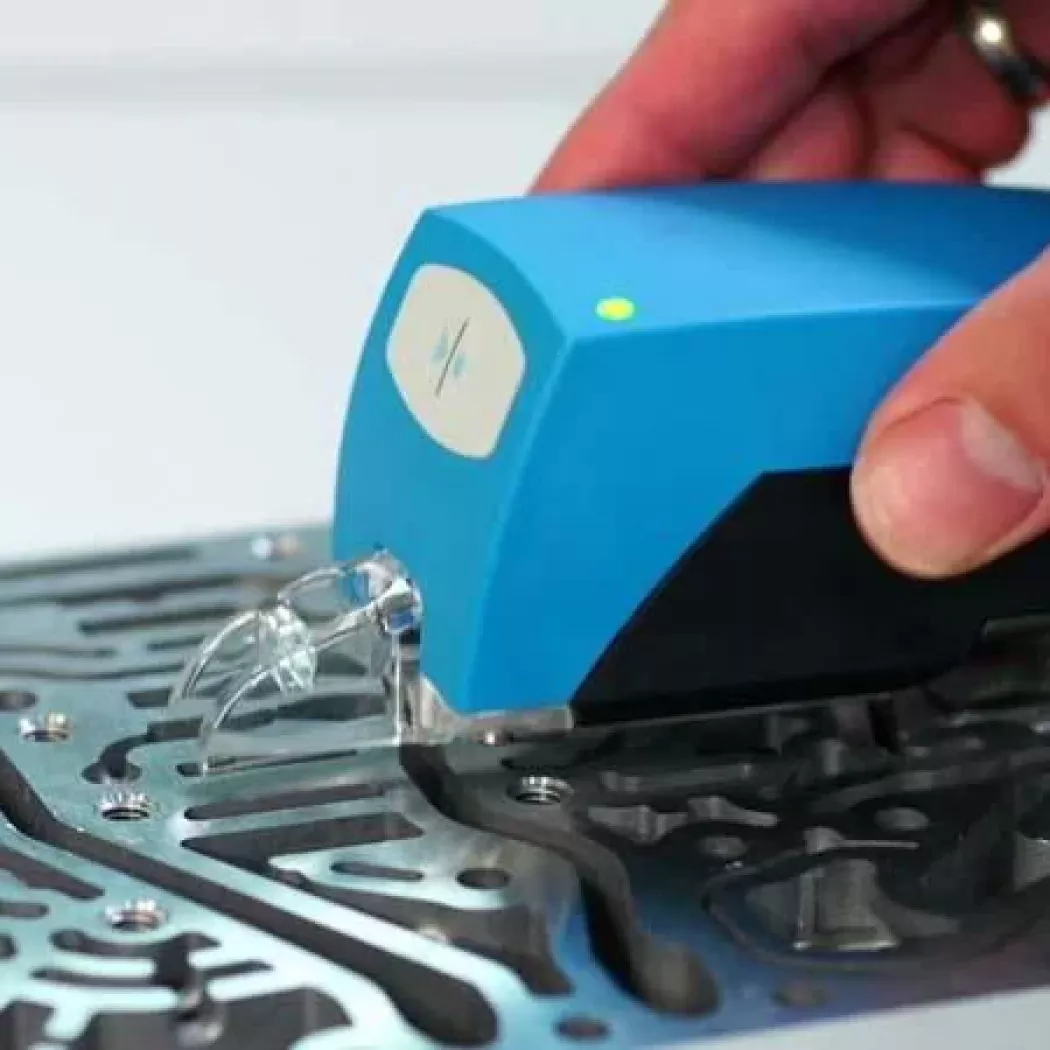

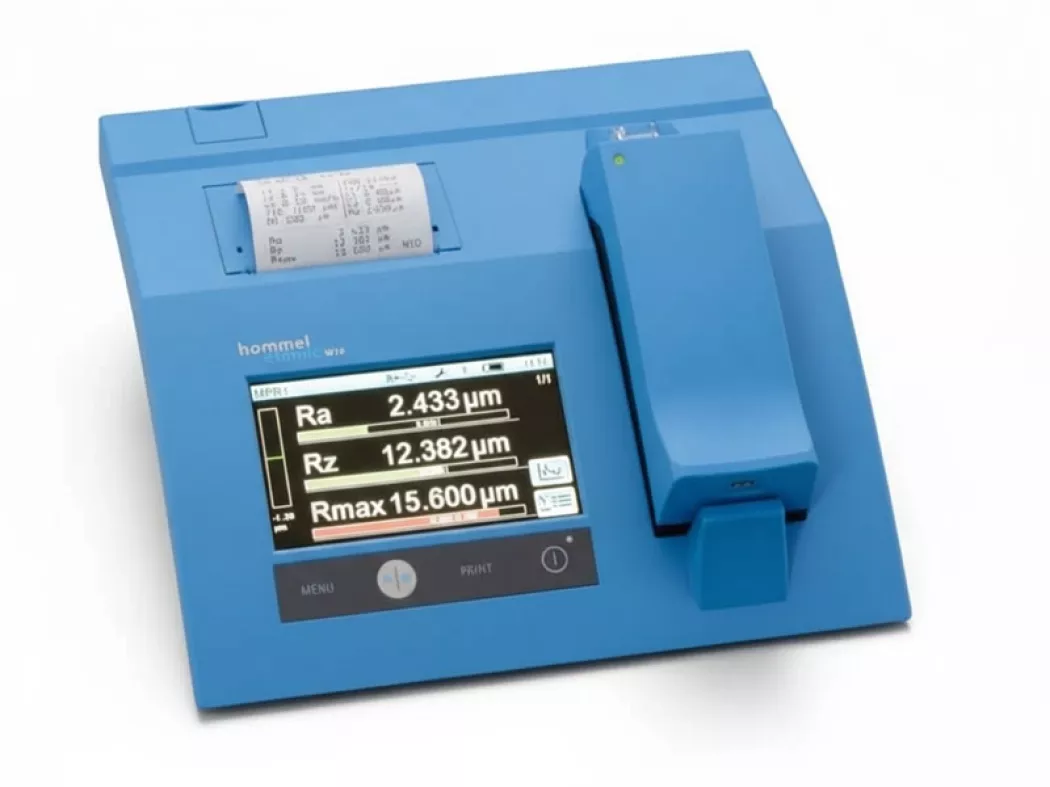

Waveline W10 firmy Jenoptik (Hommel-Etamic) jest nową generacją urządzeń do szybkiej i dokładnej kontroli parametrów chropowatości bezpośrednio na linii produkcyjnej, jak i laboratoriach kontroli jakości. Urządzenie składa się z mobilnej głowicy pomiarowej oraz jednostki oceny parametrów z drukarką i stacją dokującą.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

+ 20

Opis produktu

Prezentacja u klienta
Usługa pomiarowa
Serwis gwarancyjny i pogwarancyjny
Profesjonalne doradztwo
Szkolenie produktowe
Szybkie ofertowanie
Oprogramowanie w języku polskim
Usługa wzorcowania

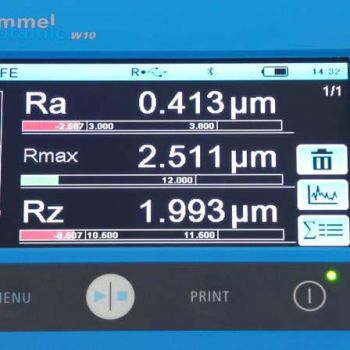

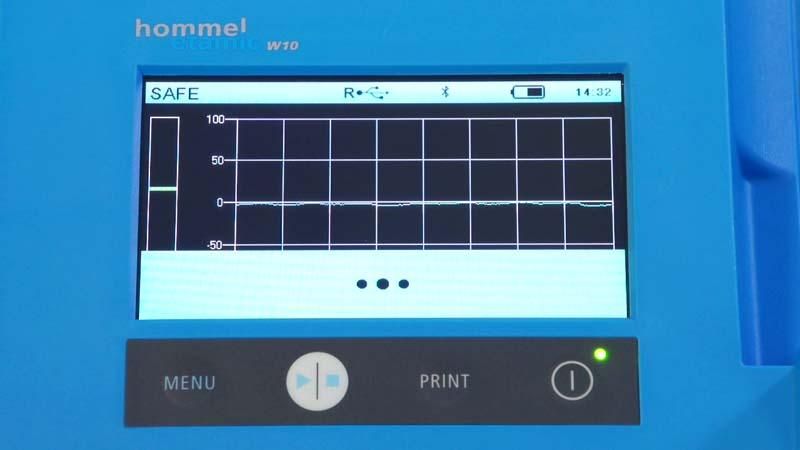

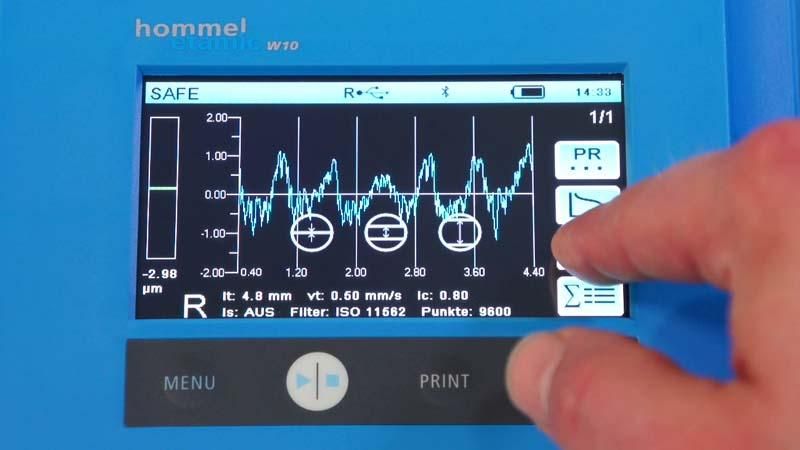

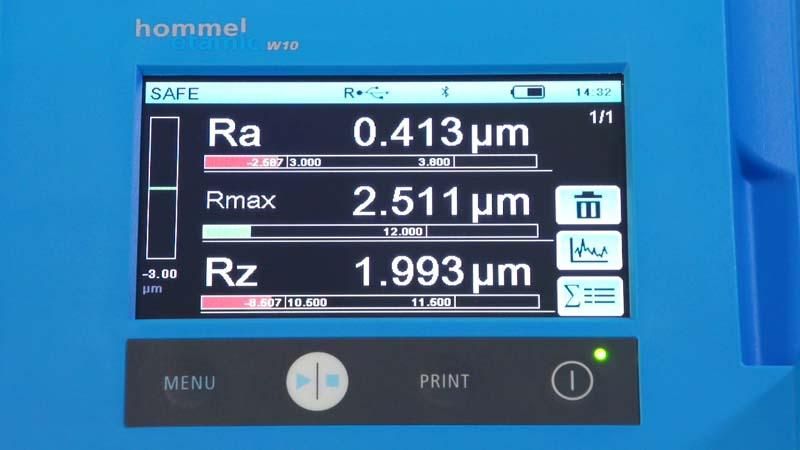

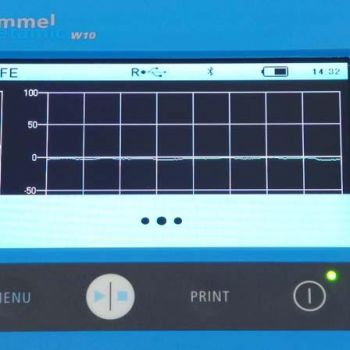

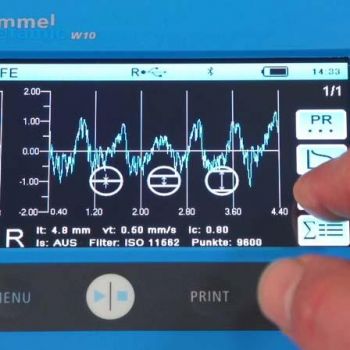

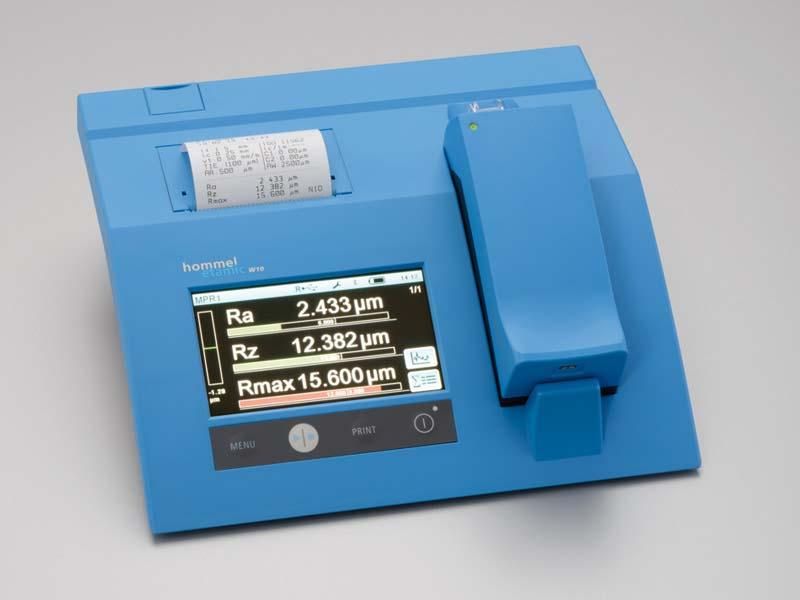

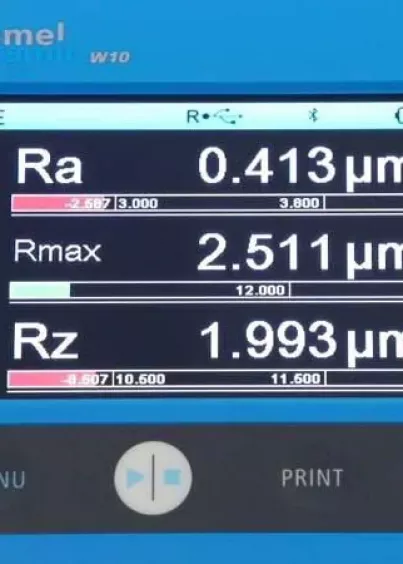

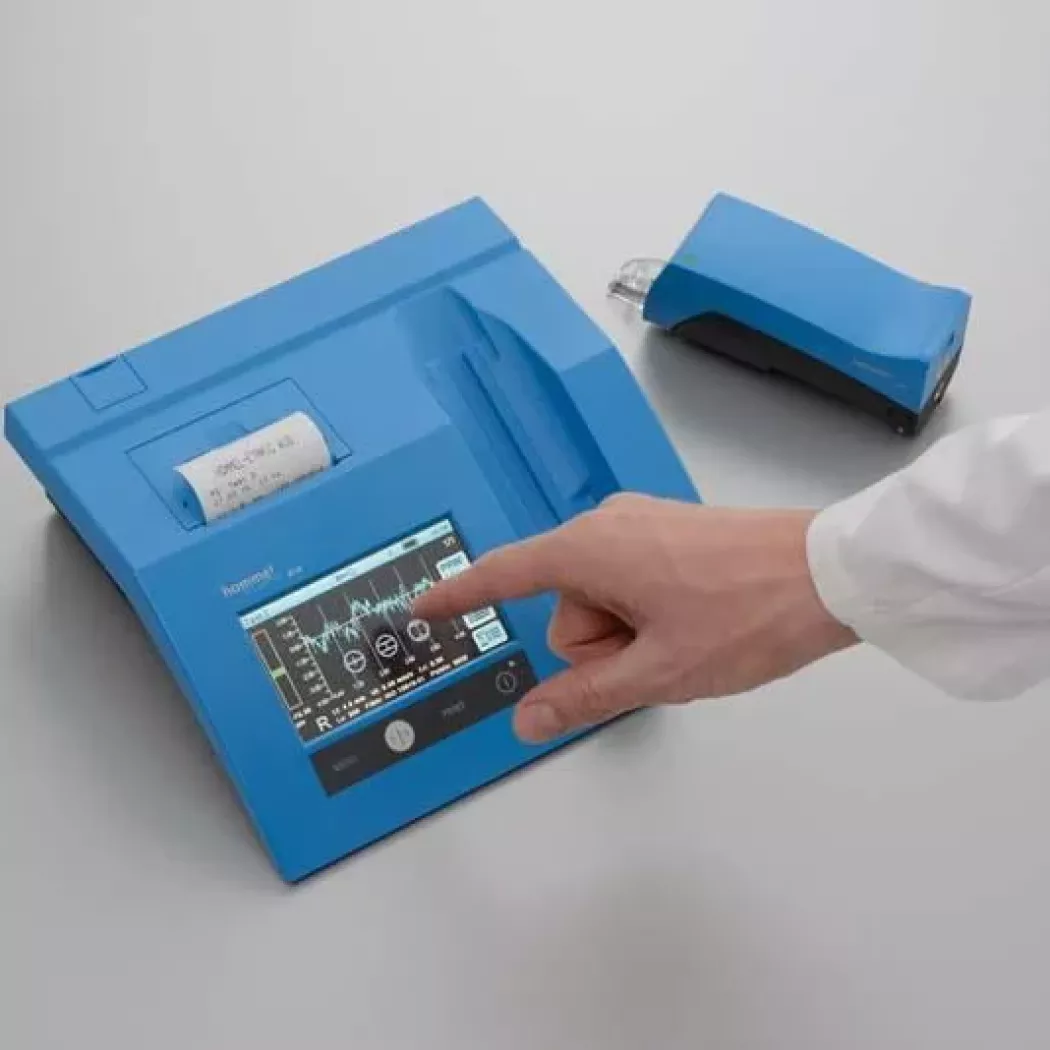

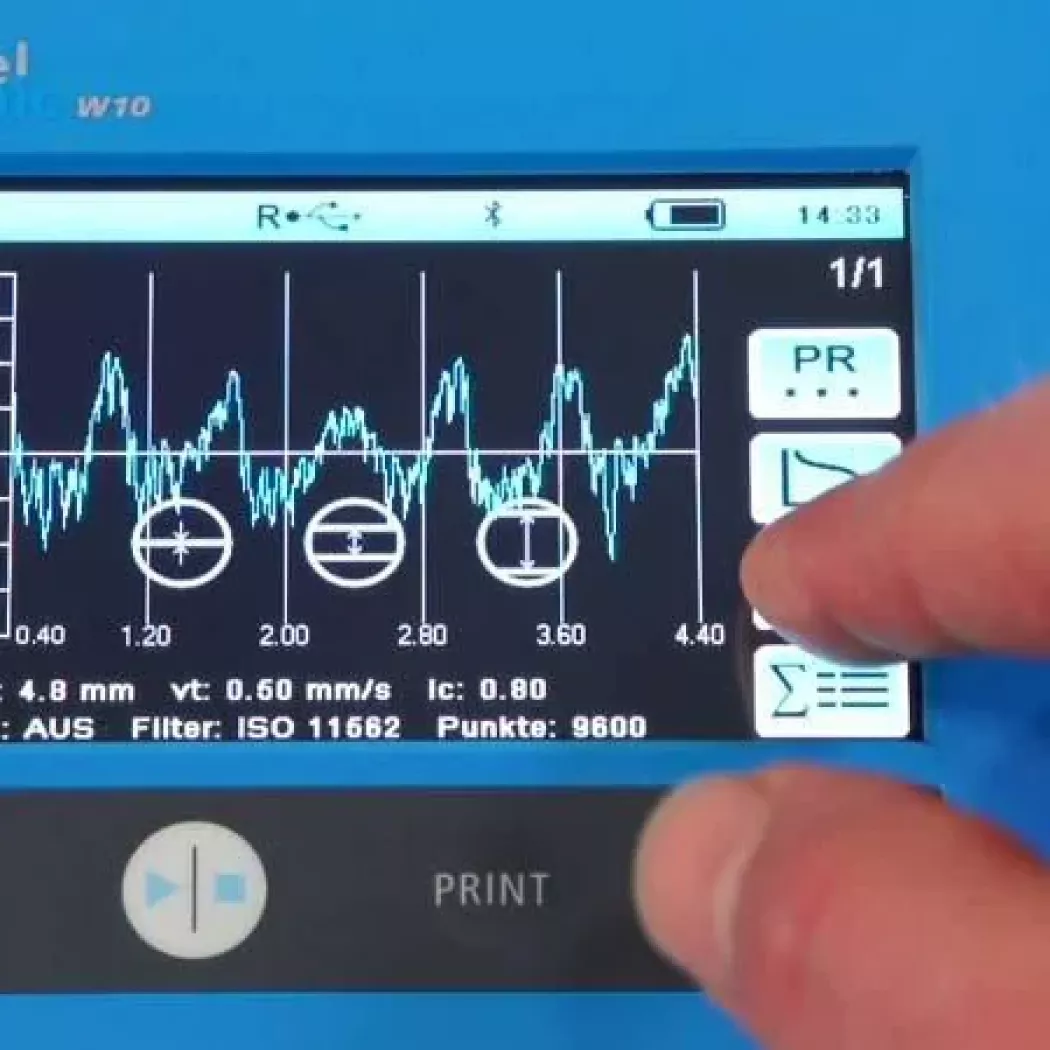

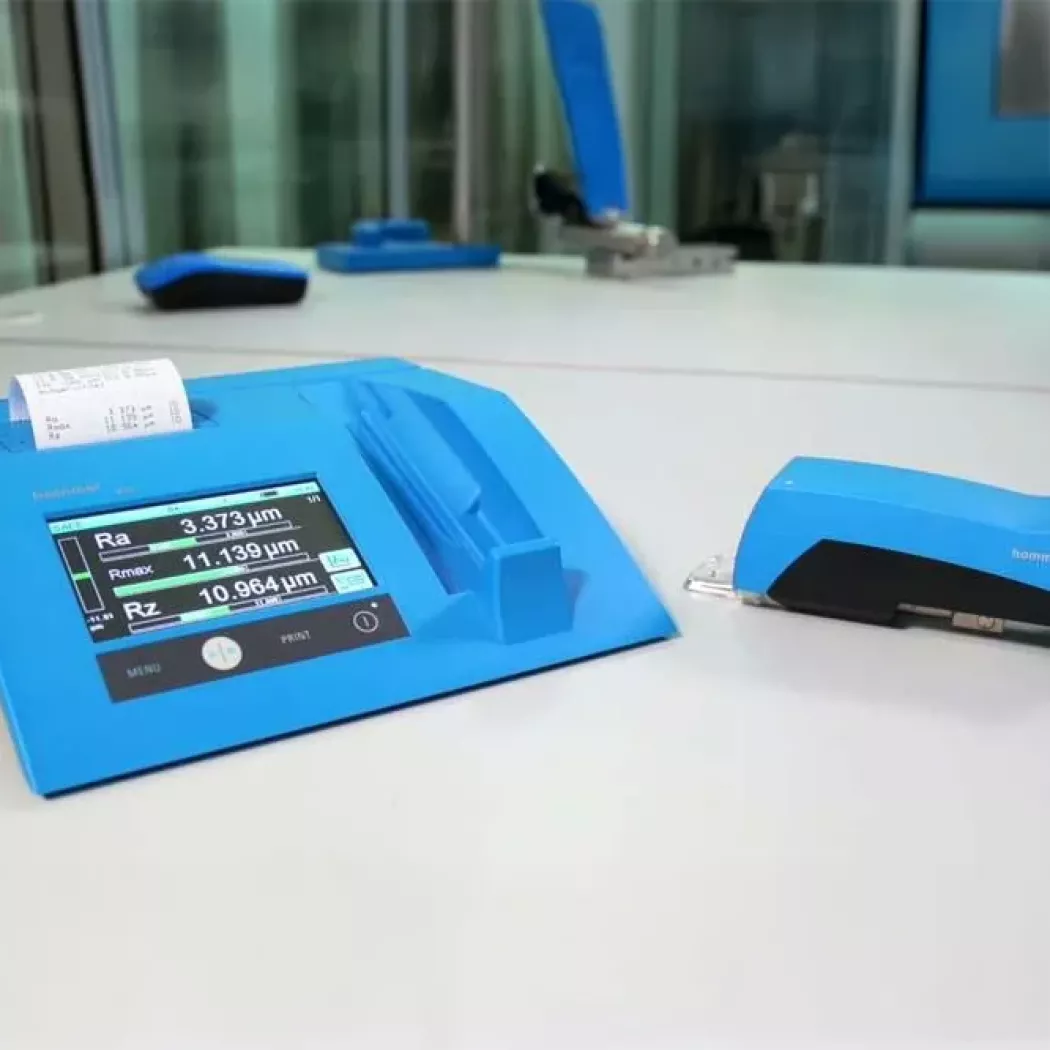

Waveline W10 firmy Jenoptik (Hommel-Etamic) jest nową generacją urządzeń do szybkiej i dokładnej kontroli parametrów chropowatości bezpośrednio na linii produkcyjnej, jak i laboratoriach kontroli jakości. Urządzenie składa się z mobilnej głowicy pomiarowej oraz jednostki oceny parametrów z drukarką i stacją dokującą. Urządzenie posiada wbudowany wzorzec chropowatości, a możliwość obracania sondy względem głowicy pomiarowej pod kątem 90° umożliwia pomiar w rowkach.Kolorowy, dotykowy wyświetlacz pokazuje do 25 parametrów pomiarowych wraz z oceną tolerancji. Urządzenie zapewnia możliwość użycia szerokiej gamy sond pomiarowych. Umożliwia pomiar parametrów w norm DIN ISO 4287 (Ra, Rz, Rt, Rmax(Rt), Rq, RSm, Rmr(c), RSK), DIN EN ISO 13565(Rk, rvk, Mr1, Mr2, A1, A2), MOTIF ISO 12085(R, AR, Rx) oraz JIS B601(Rz-JIS, Ry, tp) .



Cechy produktu:

  • nie wymaga justowania

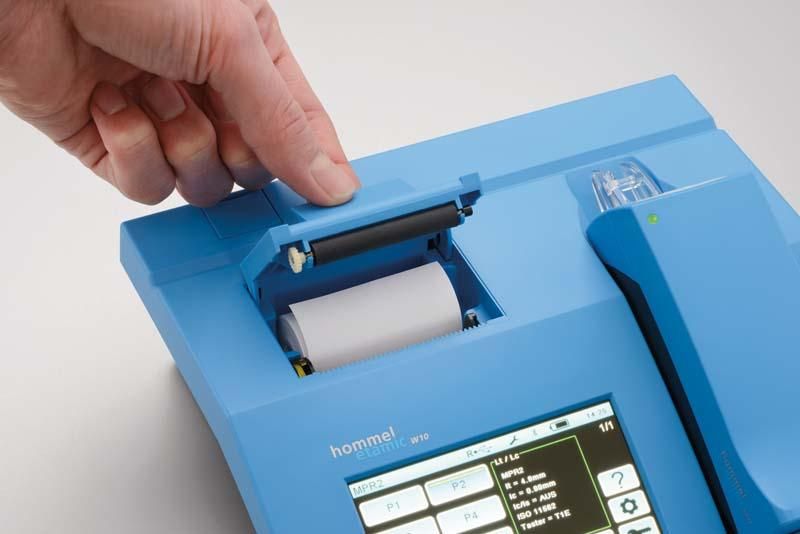

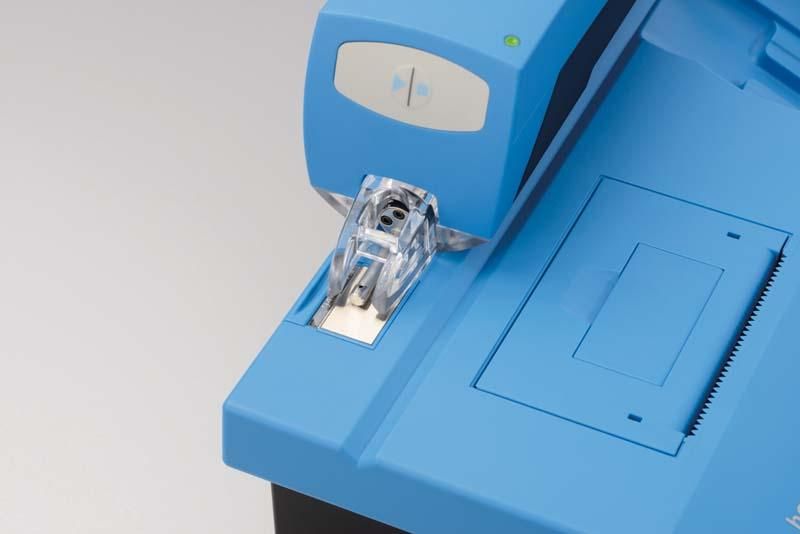

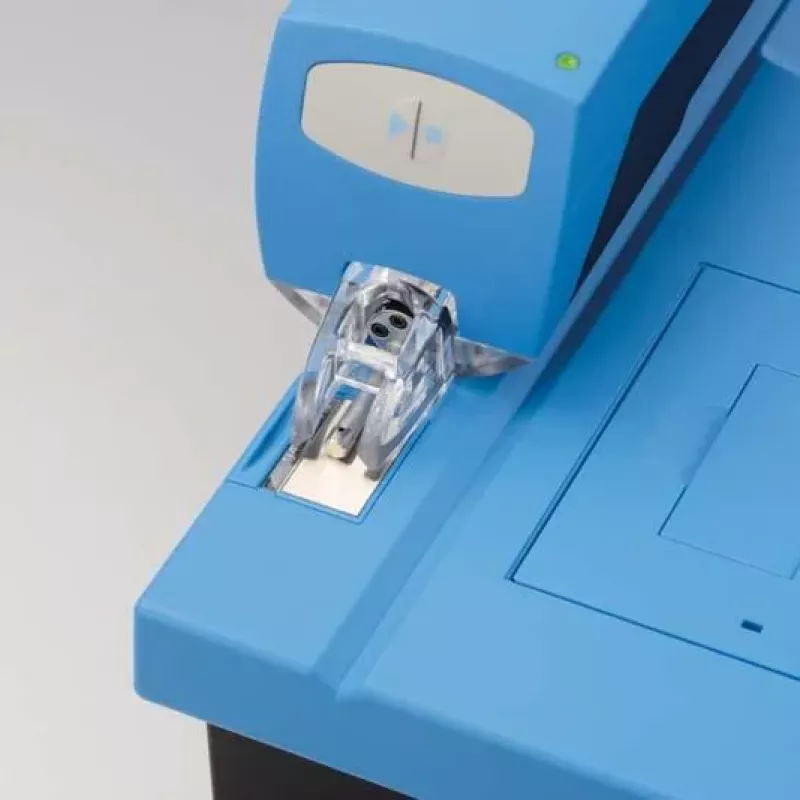

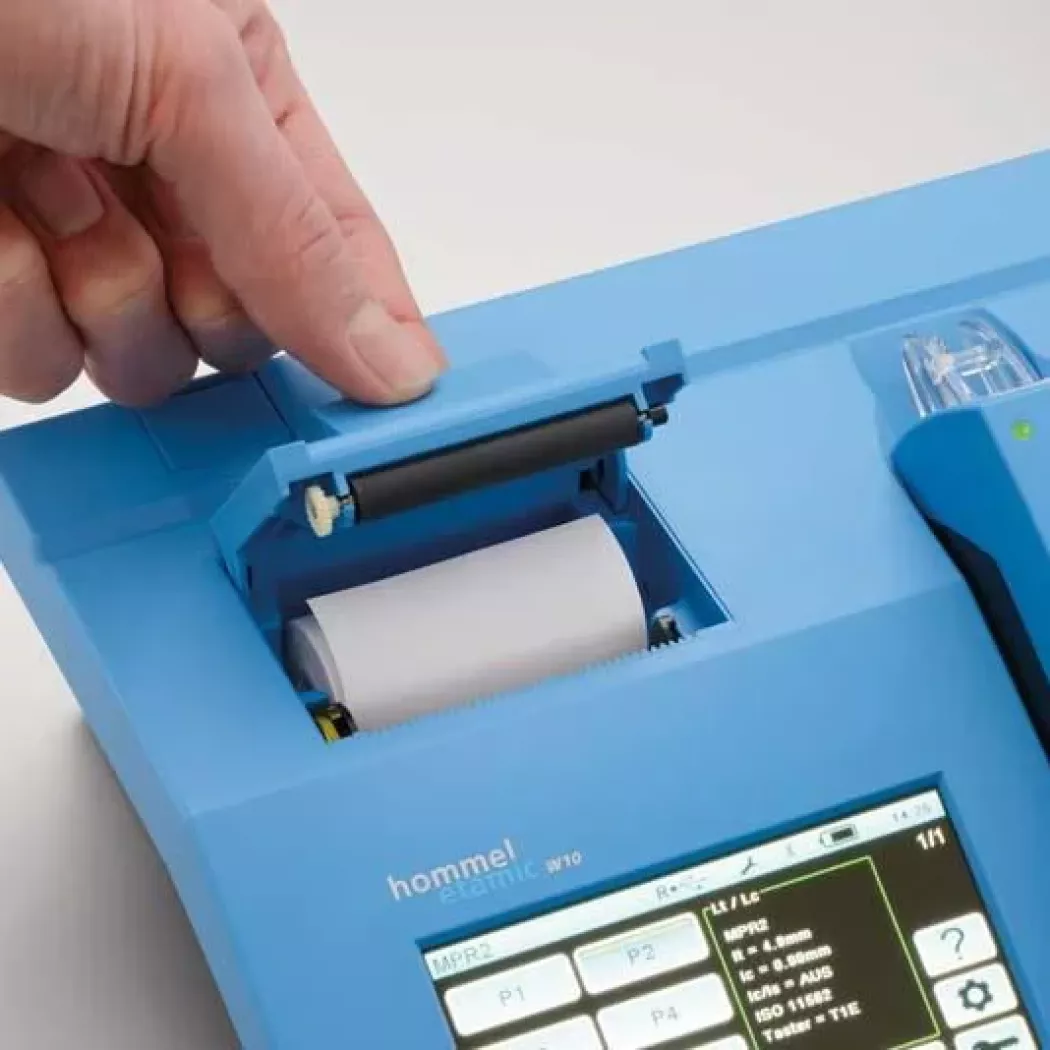

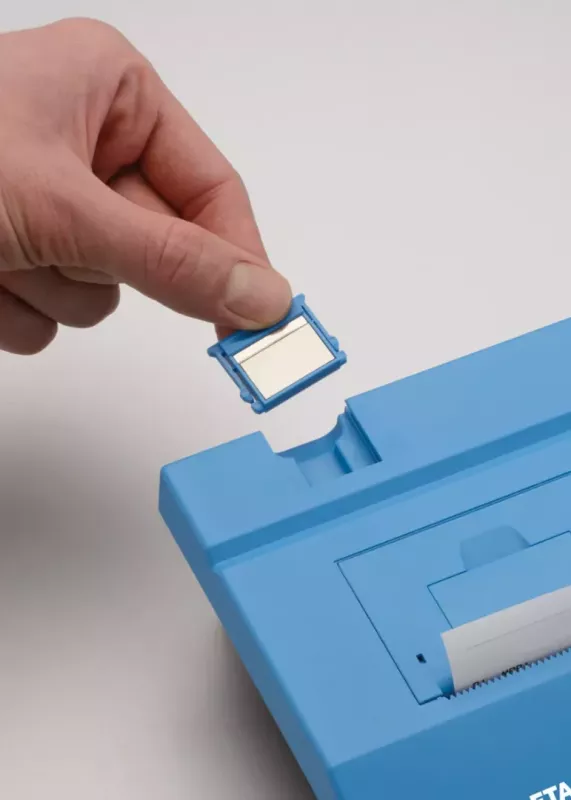

  • zintegrowana drukarka, wbudowany wzorzec chropowatości
  • dobrze sprawdza się w warunkach hali produkcyjnej

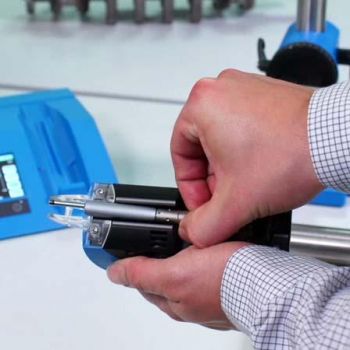

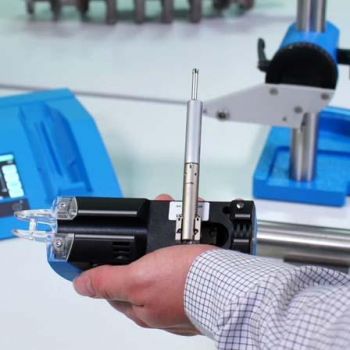

  • możliwość obrotu głowicy o 90˚ w poziomie
  • granice tolerancji ustawiane dla wszystkich parametrów

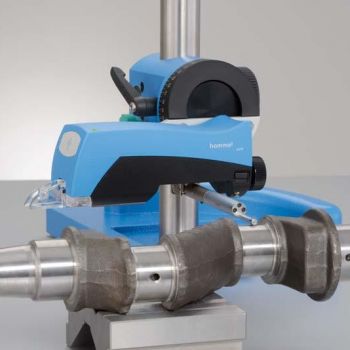

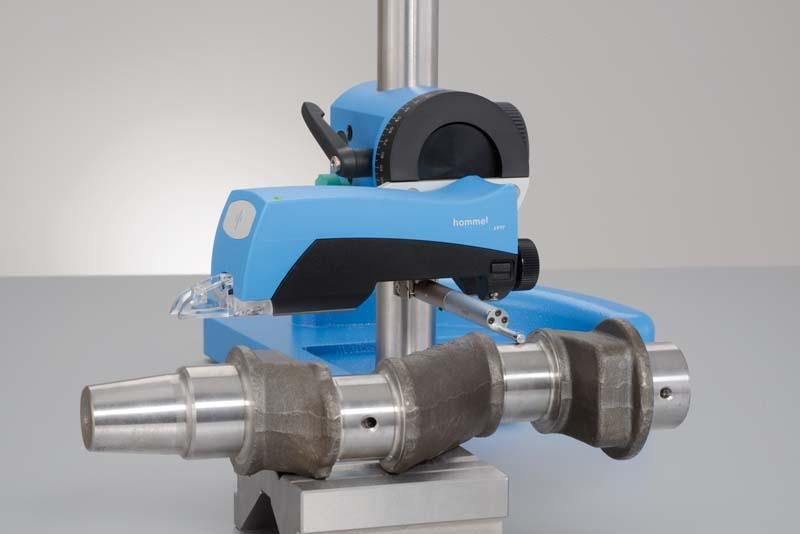

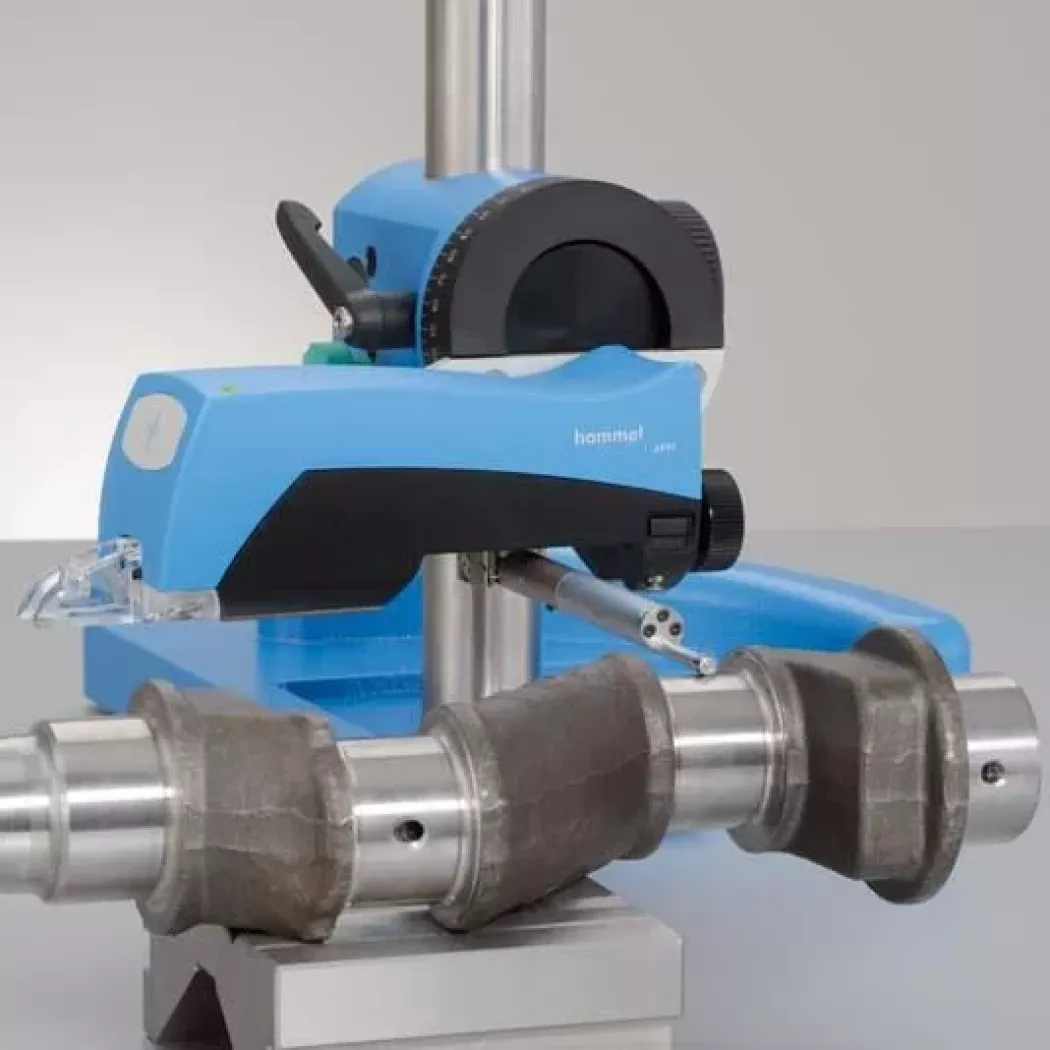

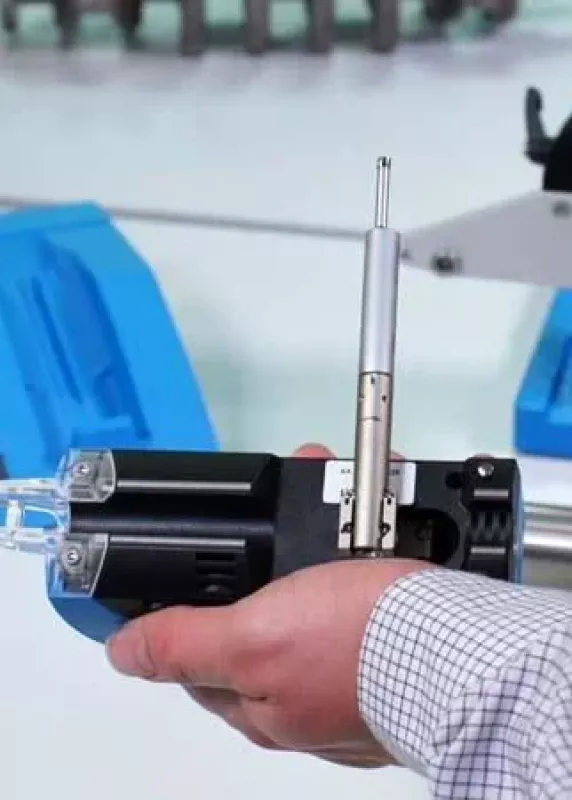

  • opcjonalnie statyw HS300 zapewniający obrót głowicy ±180˚, wysokość 300 mm

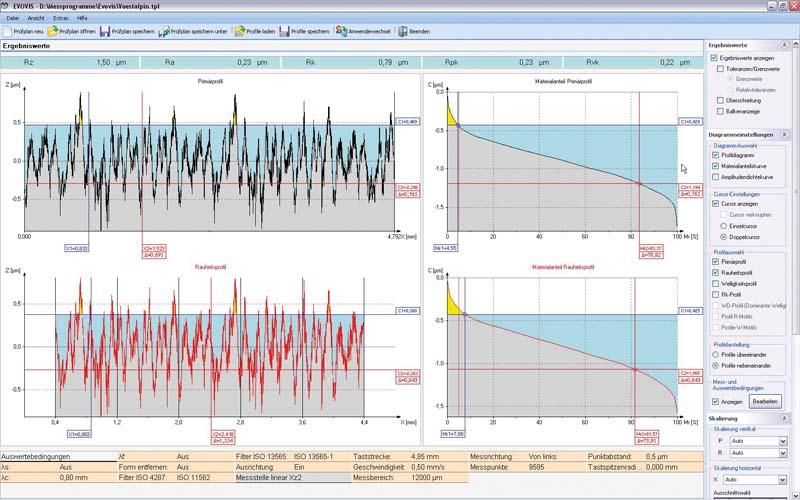

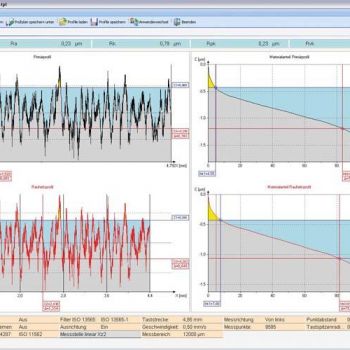

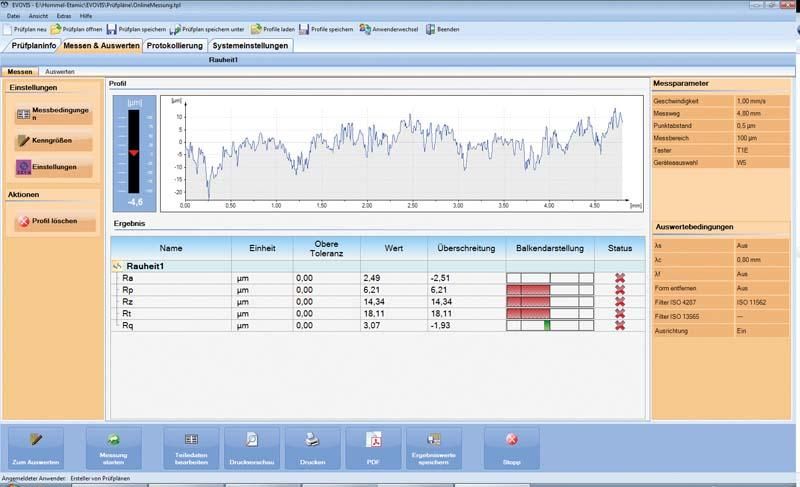

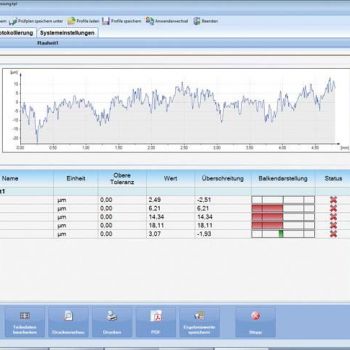

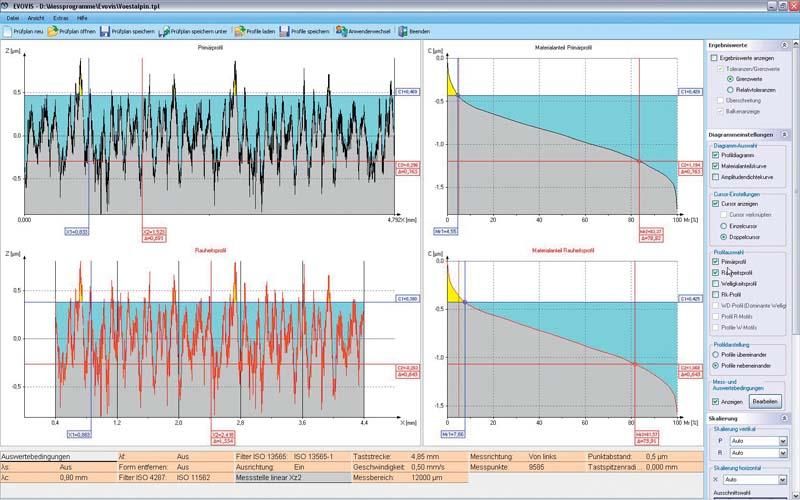

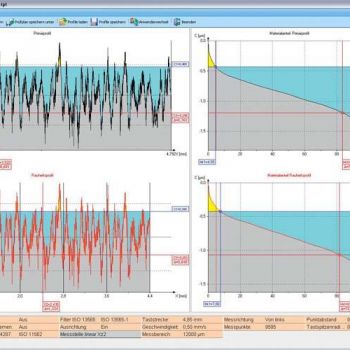

  • opcjonalna transmisja danych do oprogramowania EVOVIS mobile
  • następca T1000 – jednego z najpopularniejszych profilometrów przenośnych w Polsce



Elementy zestawu:

  • jednostka oceny parametrów

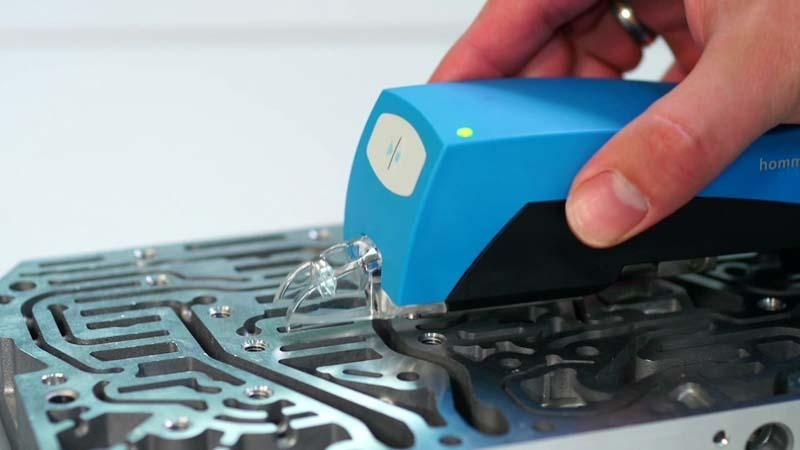

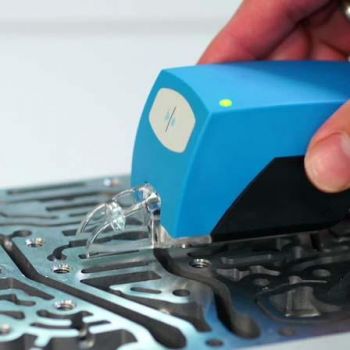

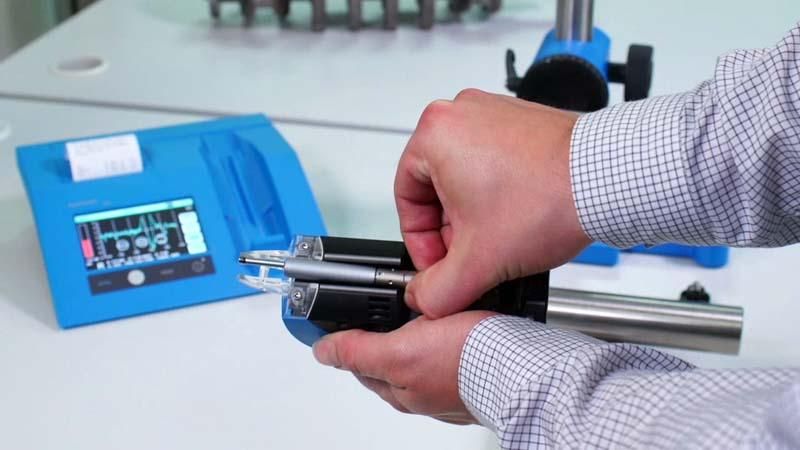

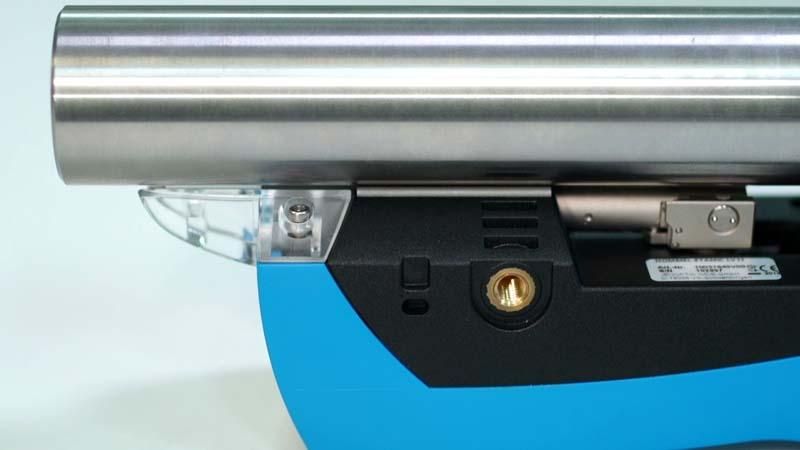

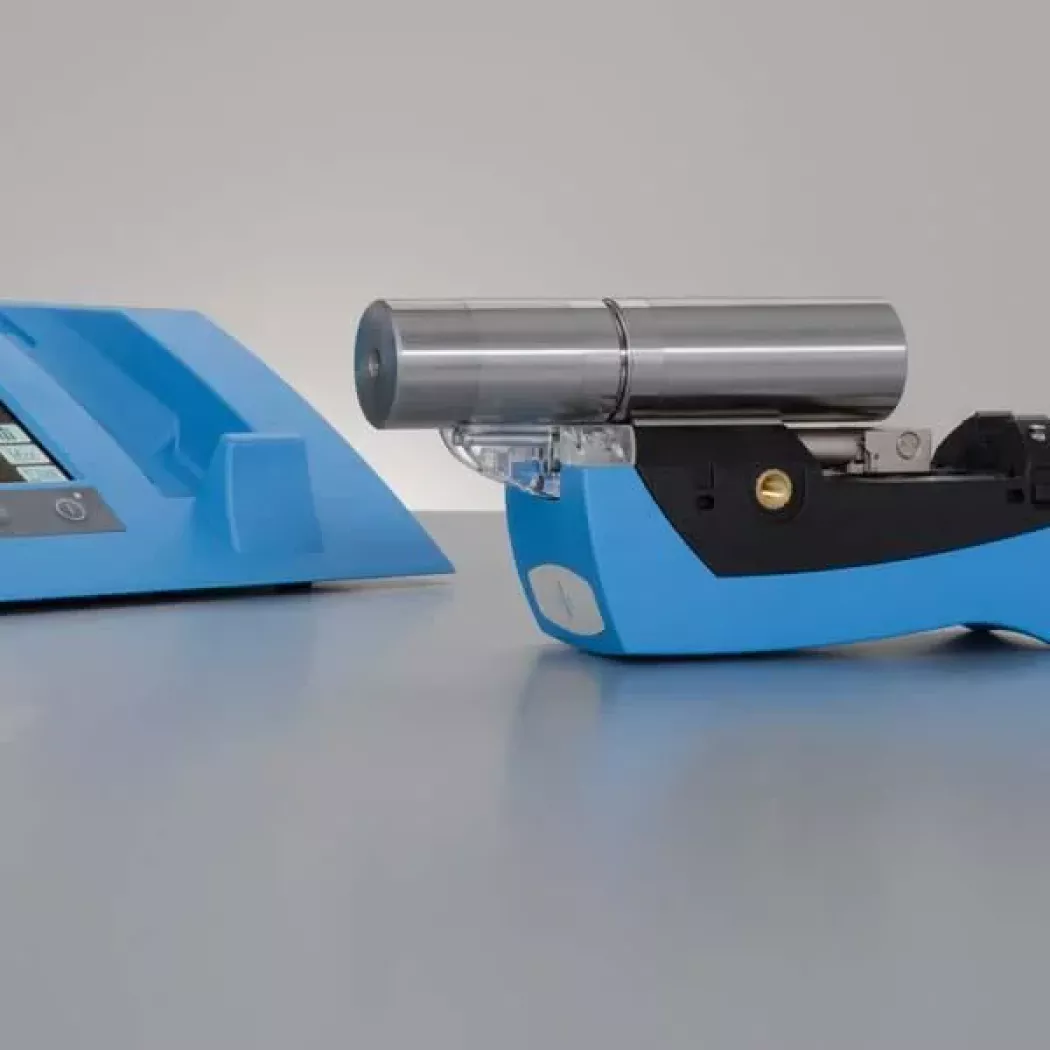

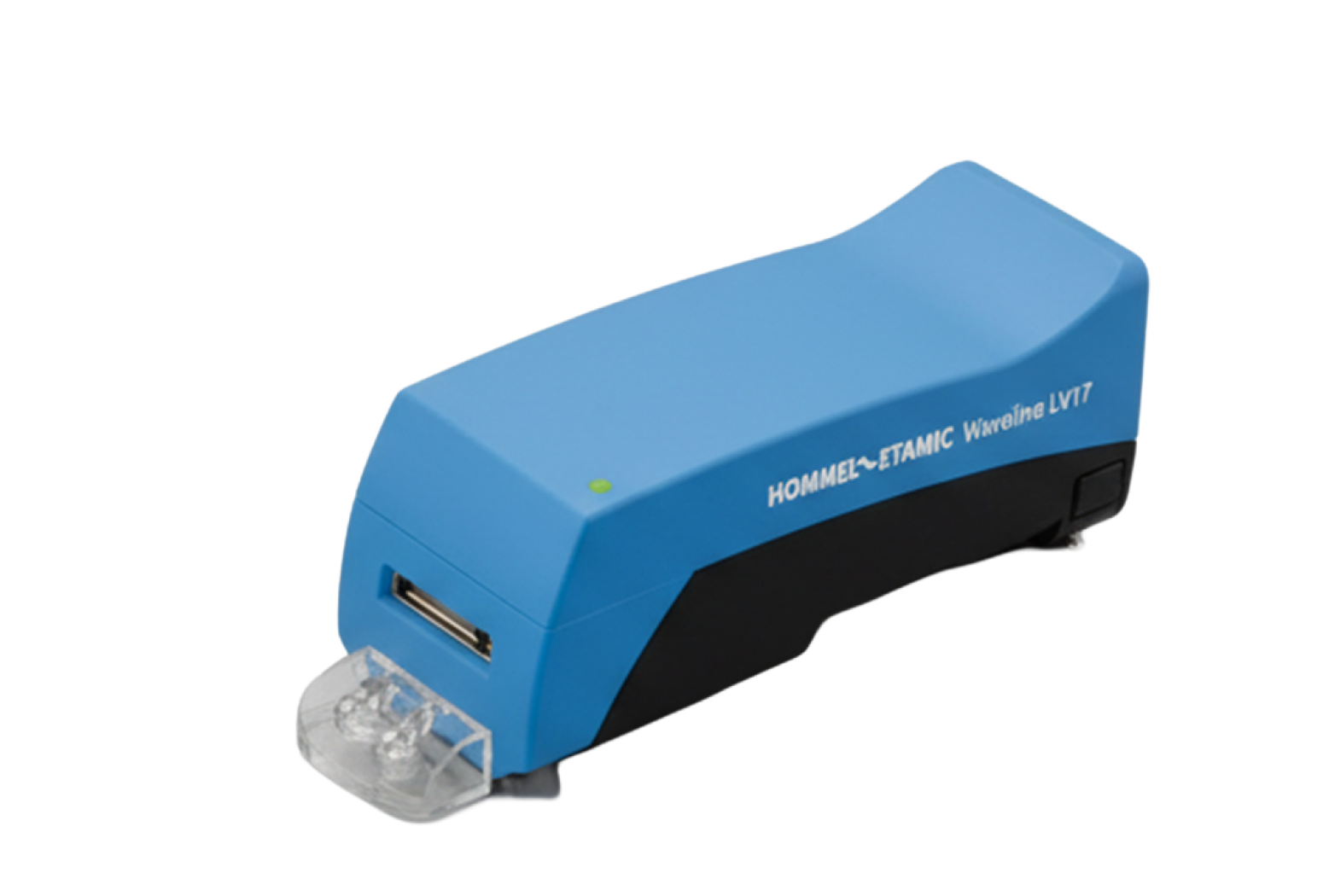

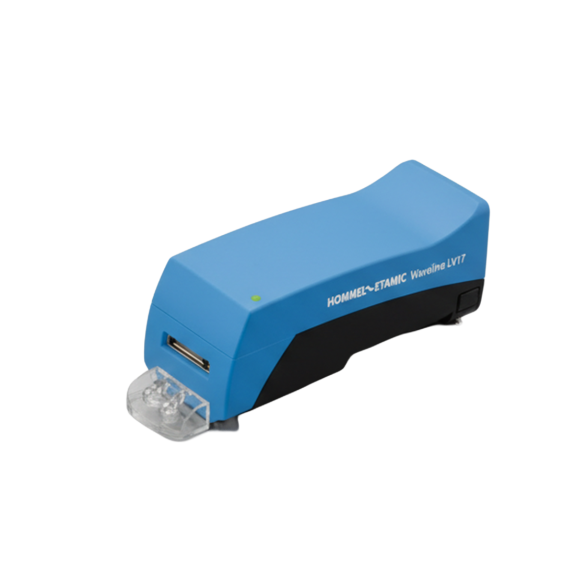

  • mobilna głowica pomiarowa LV17

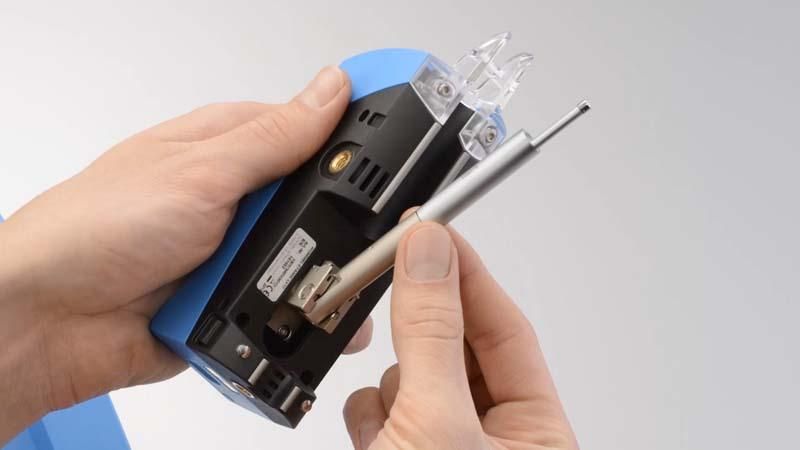

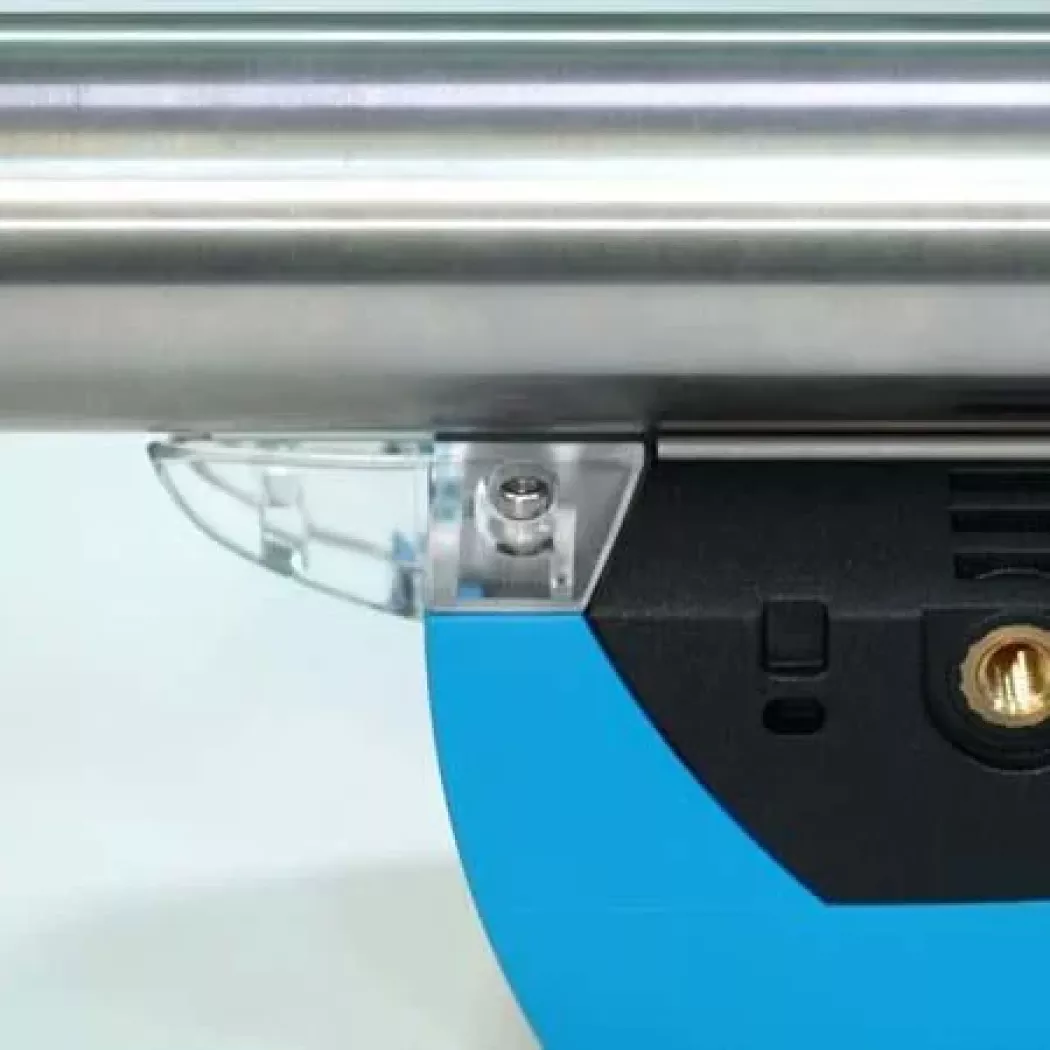

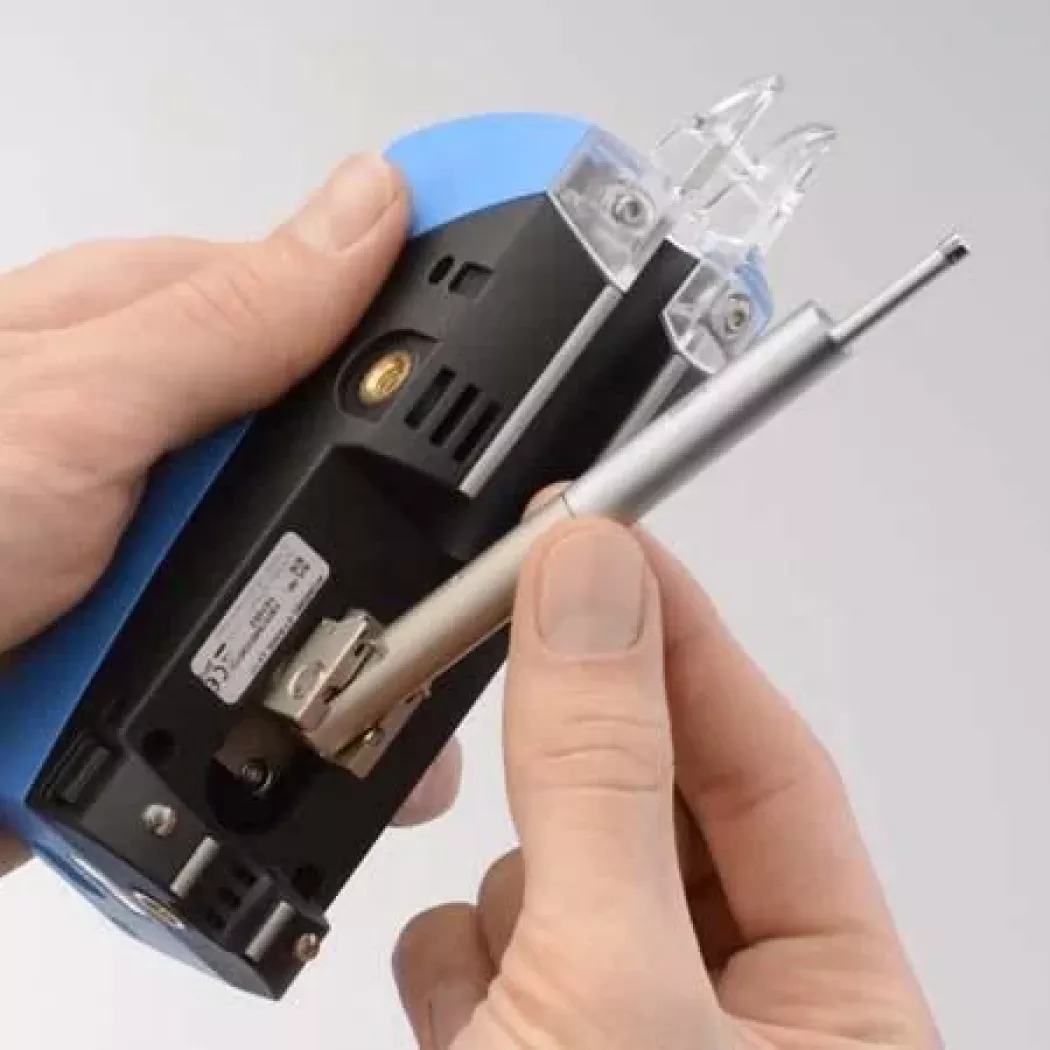

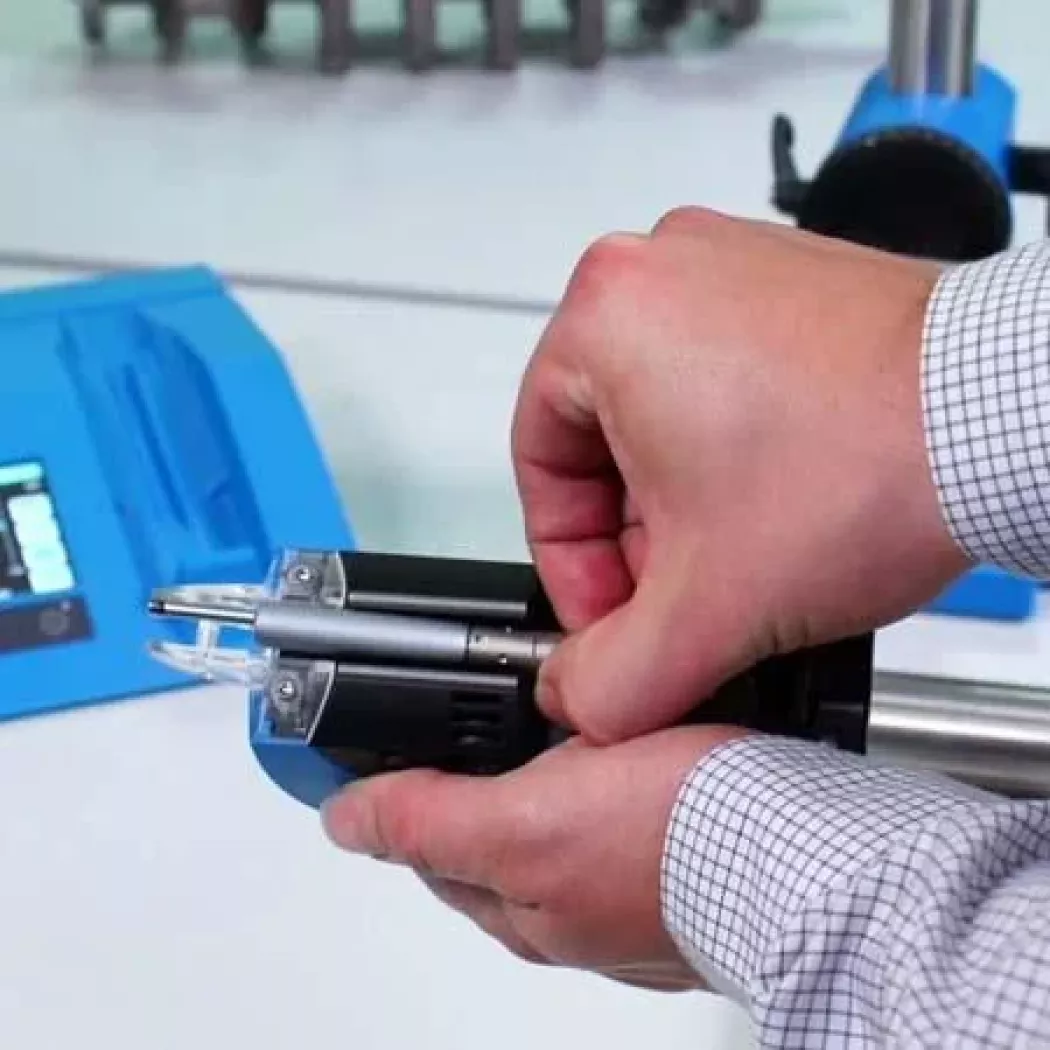

  • sonda pomiarowa T1E
  • kabel zasilający
  • kabel USB
  • certyfikat kalibracji
  • walizka
  • instrukcja obsługi
  • opcjonalnie statyw HS300 – obrót +/- 180°, wysokość 300mm

Specyfikacja

Specyfikacja techniczna przenośnego przyrządu do pomiaru chropowatości Waveline W10
Głowica:
indukcyjna T1E
ze ślizgaczem, 2 µm/90°
Klasa dokładności:

1 zgodna z DIN 4772

Zakres pomiarowy:

320 µm (-210/+110)

Rozdzielczość:

6 nm

Jednostki pomiarowe:

µm/µcale do wyboru

Maksymalna długość przesuwu:

17,5 mm

Odcinki pomiarowe zgodne z ISO/JIS:

1,5 I 4,8 I 15 mm

Odcinki pomiarowe zgodne z MOTIF:

0,64 I 3,2 I 16 mm

Odcinki elementarne:
0,08 I 0,25 I 0,8 I 2,5 mm
Ilość programów pomiarowych:

8 ( w tym jeden serwisowy)

Filtr zgodny z:

ISO 11562, ISO 13565-1 ISO 3274 גs

Filtr zgodny z:

ISO 3274 λs

Filtr zgodny z:

ISO 13565-1

Prędkość pomiarowa vt:
0,15 | 0,15 I 0,5 I 1 mm/s;
prędkość powrotna 3 mm/s
Odległość punktów pomiarowych:

od 0,5 µm

Pomiar parametrów wg norm ISO:

Ra, Rz, Rmax, Rt, Rq, RSm, Rp, Rv, Rq, Rsk, Rku, Rdc, Rdq, RzISO, Rmr, Rmr(c), C(Rmr), Pt, Pz, Pa, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rpk*, Rvk*, R, AR, Rx, CR, Cl, Nr,CF, Rz-JIS, RPc, R3z, Rpm

Wbudowana pamięć:

500 profili i 2000 pomiarów

Wyświetlacz:

dotykowy, kolorowy

Komunikacja z drukarką:

tak, drukarka wbudowana

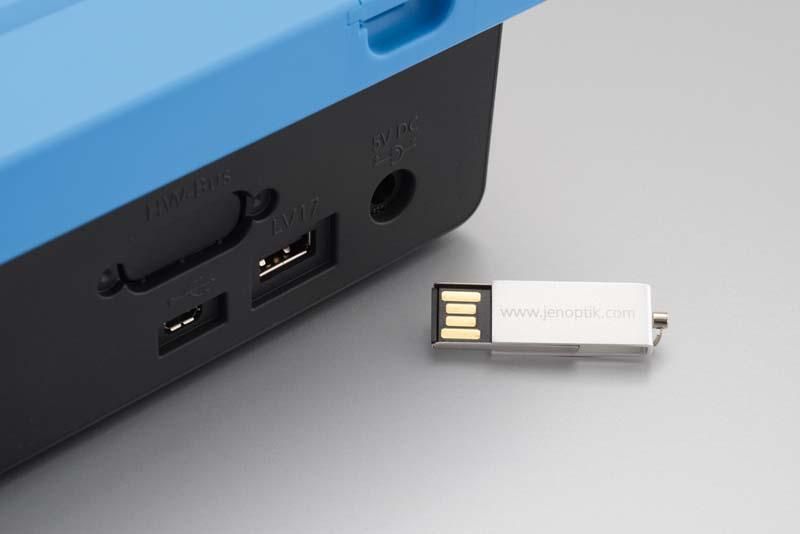

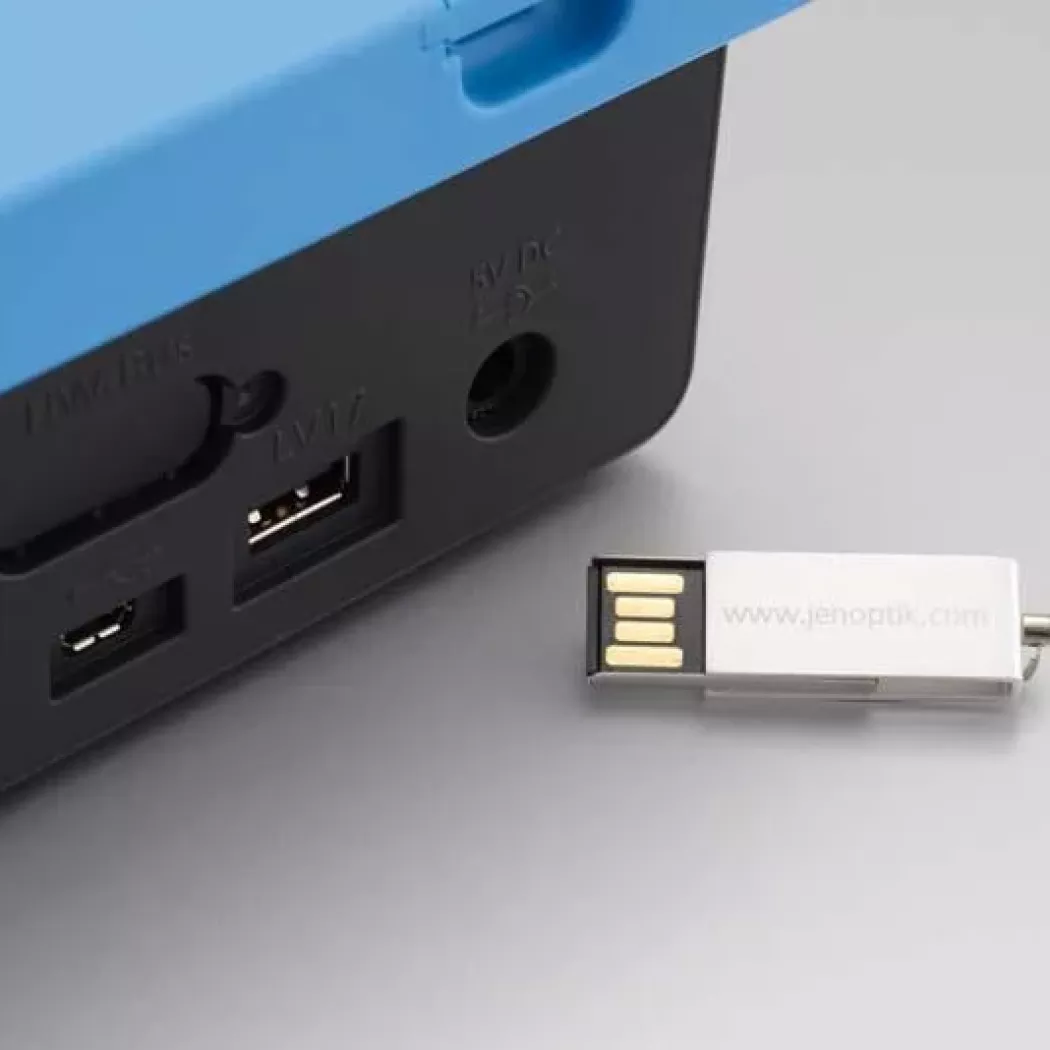

Interfejsy:

USB, Bluetooth® wireless technology

Zasilanie sieciowe oraz z baterii:

tak

Pojemność baterii:

4800 mAh

Czas ładowania akumulatora:

4 h

Wymiary:

224x226x70 mm

Masa:

980 g

Możliwość obracania głowicy o 90°:

tak

Wbudowany wzorzec chropowatości:

tak

Możliwość mierzenia w pozycji odwróconej:

tak

Wymagana kalibracja:

nie

Granice tolerancji:

ustawiane dla wszystkich parametrów
