Kiedy wybrać:
Gdy mierzysz małe średnice i wymagasz szybkiej, powtarzalnej kontroli.
Zapytaj o ofertę

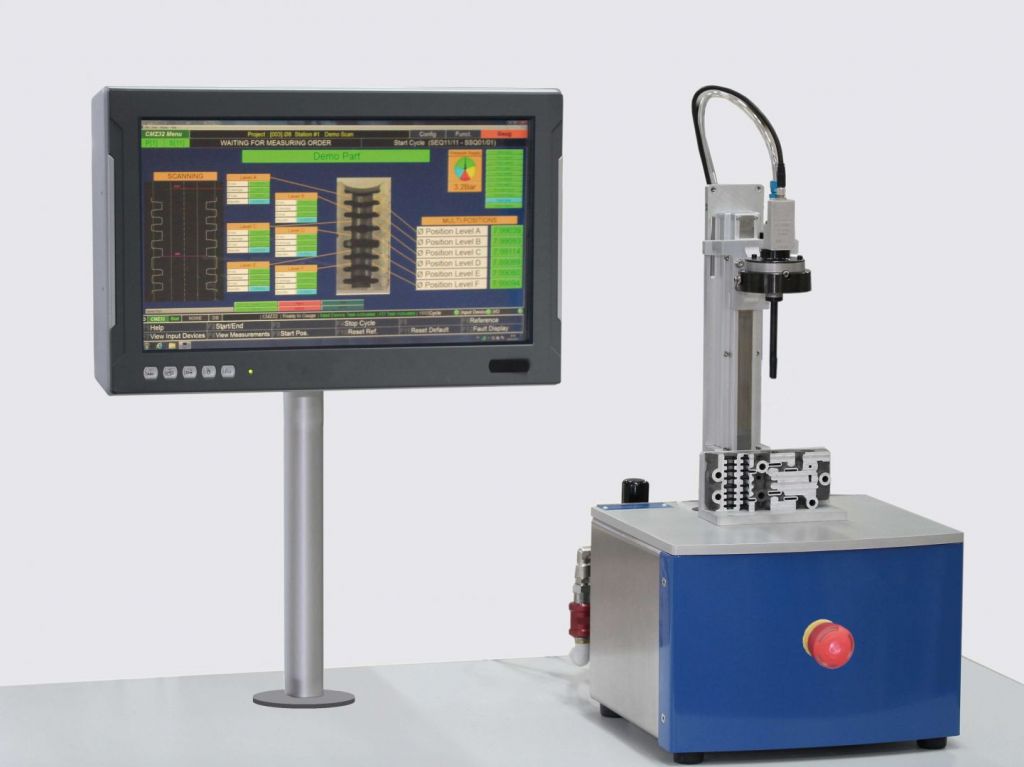

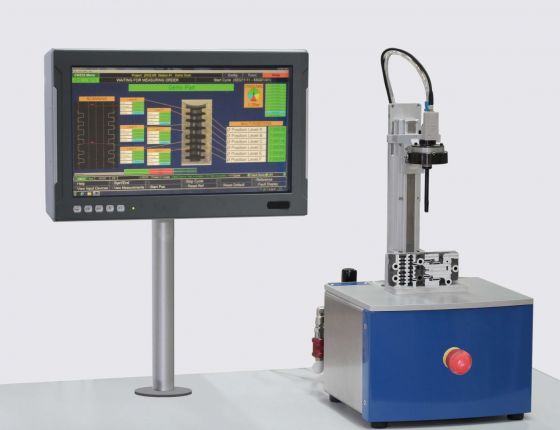

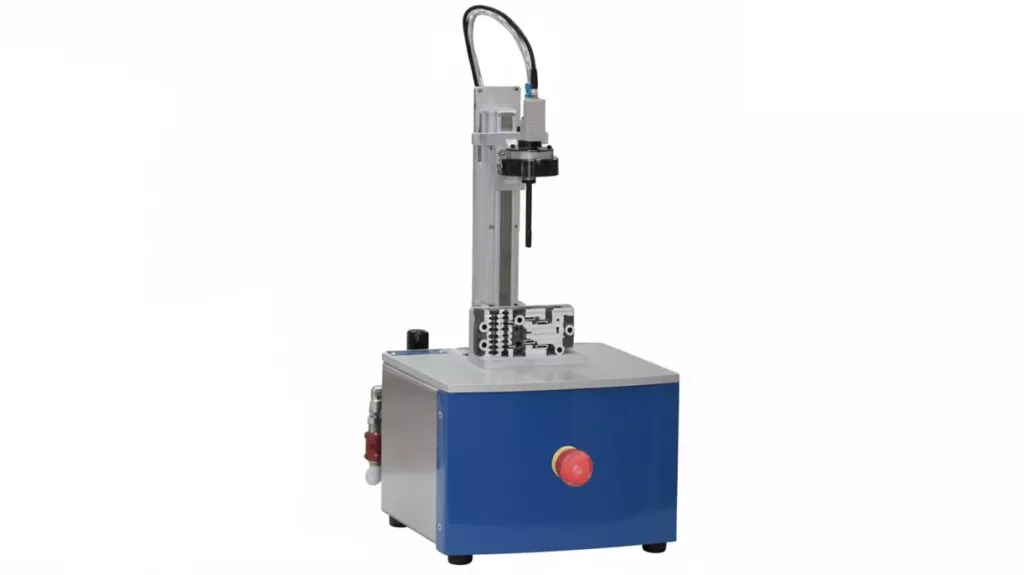

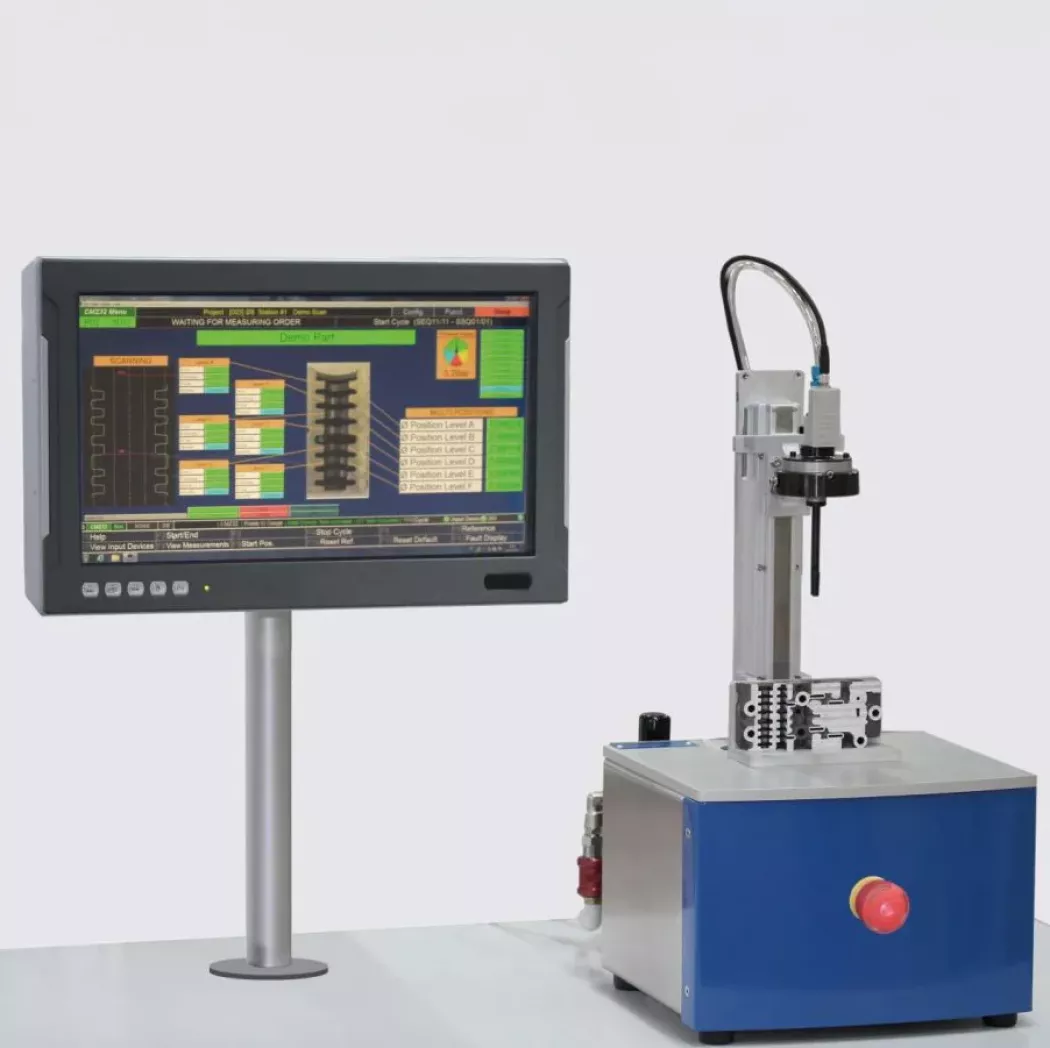

Seria Gageline SG100, SG200 i SG500 to kompaktowe, półautomatyczne stanowiska do pneumatycznych pomiarów średnic wewnętrznych i zewnętrznych oraz dopasowania (parowania) współpracujących części. Urządzenia gwarantują wysoką precyzję i umożliwiają pomiary nawet w bardzo wąskich tolerancjach (np. 1µm) w krótkim cyklu pomiarowym.
Głowica pomiarowa (trzpień lub pierścień pneumatyczny) umieszczona jest na zmotoryzowanej osi, dzięki czemu możliwe jest dokładne zaprogramowanie pozycji pomiarowych. Zastosowany uchwyt pływający pozwala na wycentrowanie głowicy i kompensuje niedokładność pozycjonowania elementu mierzonego. System oferuje możliwość szybkiej wymiany głowicy pomiarowej, co pozwala wykorzystać stację do pomiaru różnych części.
System występuje w następujących konfiguracjach:
Systemy Gageline SG umożliwiają pełną kontrolę wymiarową elementów precyzyjnych – takich jak korpusy pomp, zawory hydrauliczne czy wtryskiwacze – bez ryzyka uszkodzenia powierzchni i bez wpływu operatora na wynik.
Oprogramowanie TOLARIS Premium zapewnia pełną kontrolę nad procesem pomiarowym oraz intuicyjną obsługę. Operator dostaje czytelną informację na temat wyników, które mogą być następnie zarchiwizowane i wyeksportowane do zewnętrznej lokalizacji.

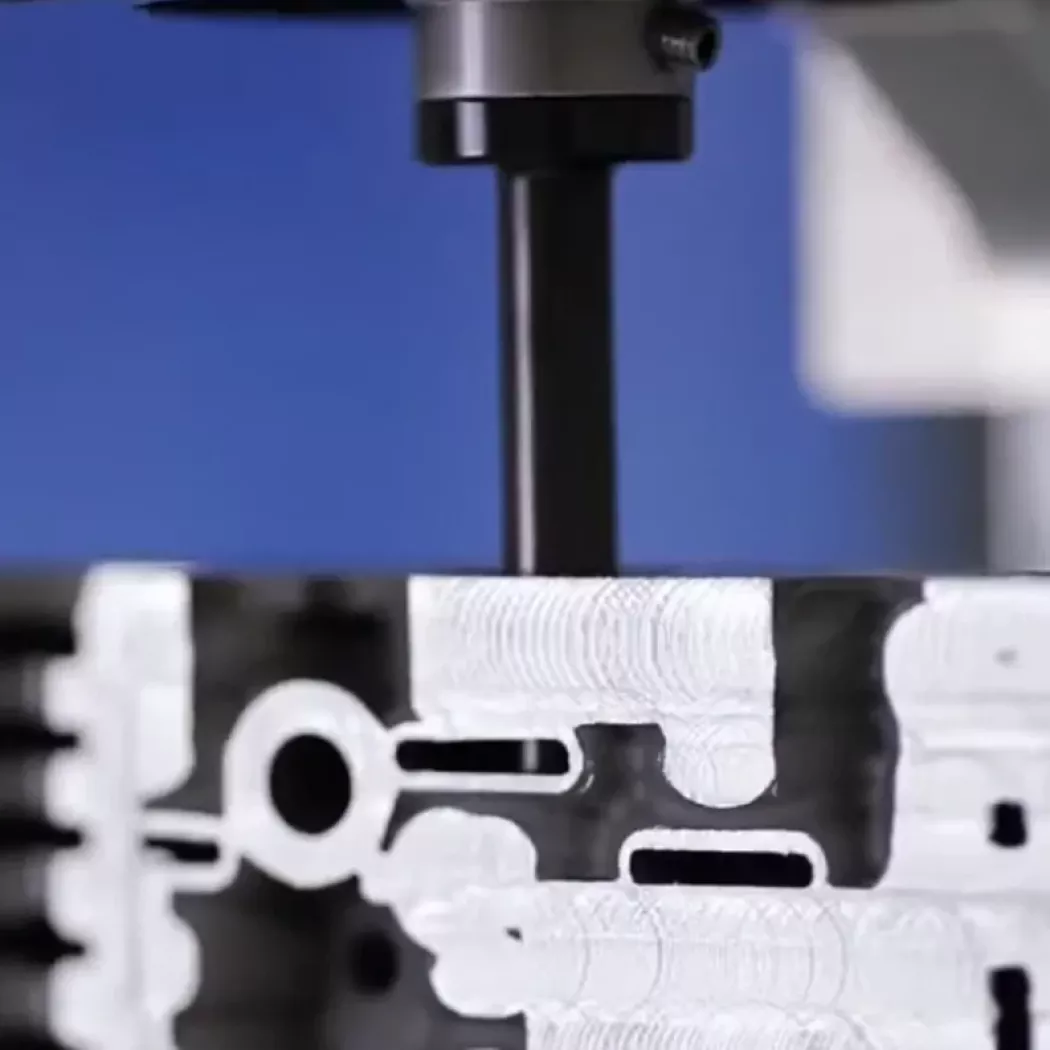

Zmotoryzowana oś Z pozwala na „skanowanie” mierzonej średnicy oraz pomiar na zadanych wysokościach.
Możliwość doboru wersji idealnie dopasowanej do aplikacji produkcyjnej.
Najwyższa precyzja dla wymagających aplikacji.
Ocena pełnego profilu elementu w jednym cyklu pomiarowym.
Bezpieczeństwo i trwałość urządzenia w środowisku produkcyjnym. Redukcja czasu między obróbką, a kontrolą i pełna integracja z procesem produkcji.
Broszura informacyjna Gageline SG100, SG200, SG500

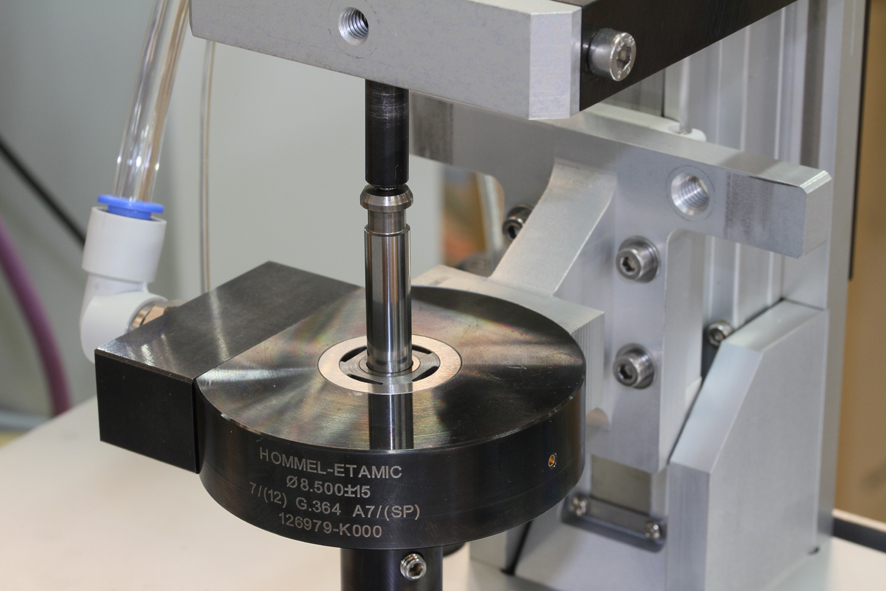

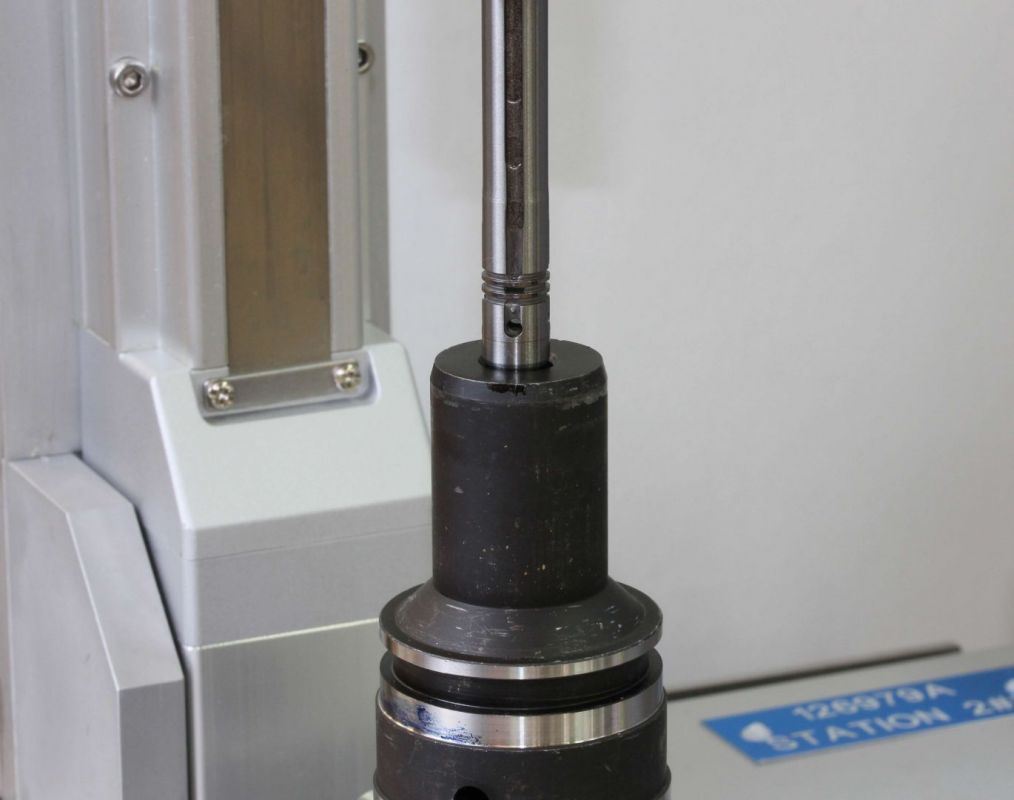

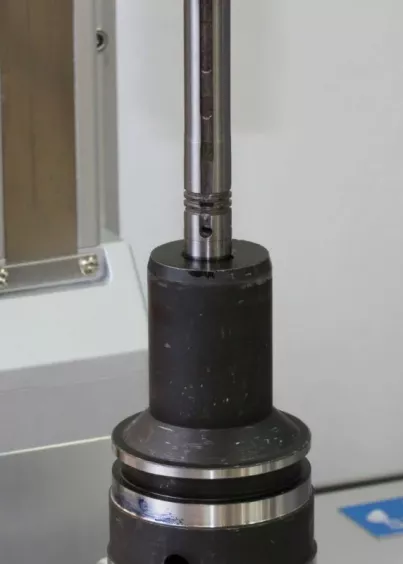

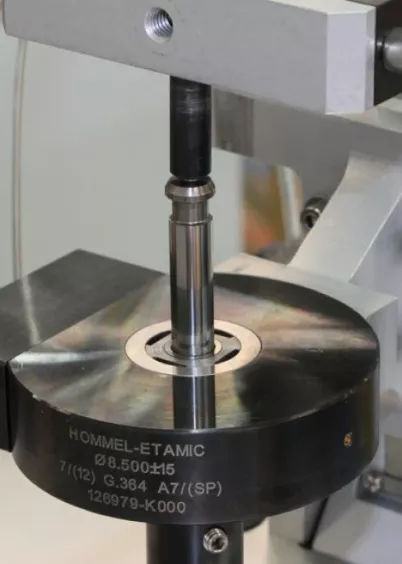

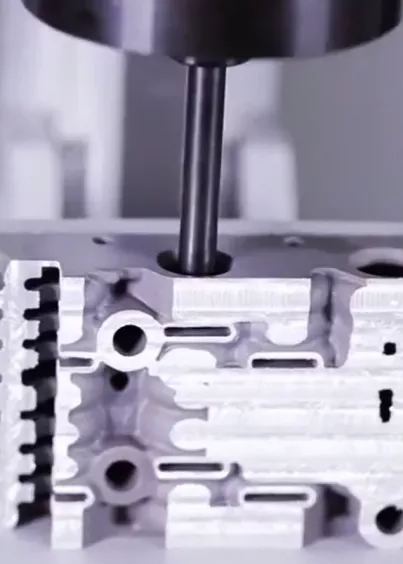

SG100 służy do pomiaru średnic wewnętrznych, SG200 do zewnętrznych, a SG500 łączy obie funkcje, umożliwiając jednoczesne „parowanie” współpracujących części.
Zakres pomiarowy zależy od zastosowanej głowicy, powtarzalność wynosi nawet 0,05 µm dla pomiaru dynamicznego i statycznego – nawet przy tolerancjach poniżej 1 µm.
Standardowy przesuw osi Z wynosi 200 mm, możliwe jest jednak wykonanie systemu z większym zakresem pracy.
Tak. Klasa IP65 i zastosowanie technologii pomiaru pneumatycznego umożliwiają pracę w środowisku przemysłowym bez utraty precyzji.
Zwiększenie dokładności pomiaru, redukcja błędów operatora, skrócenie czasu kontroli oraz pełna integracja z systemami SPC poprzez oprogramowanie Tolaris Premium.
