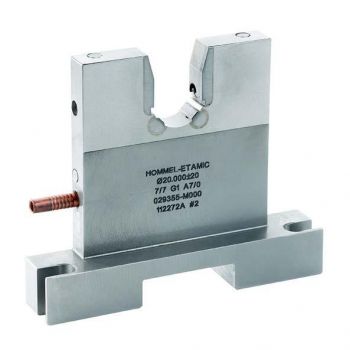

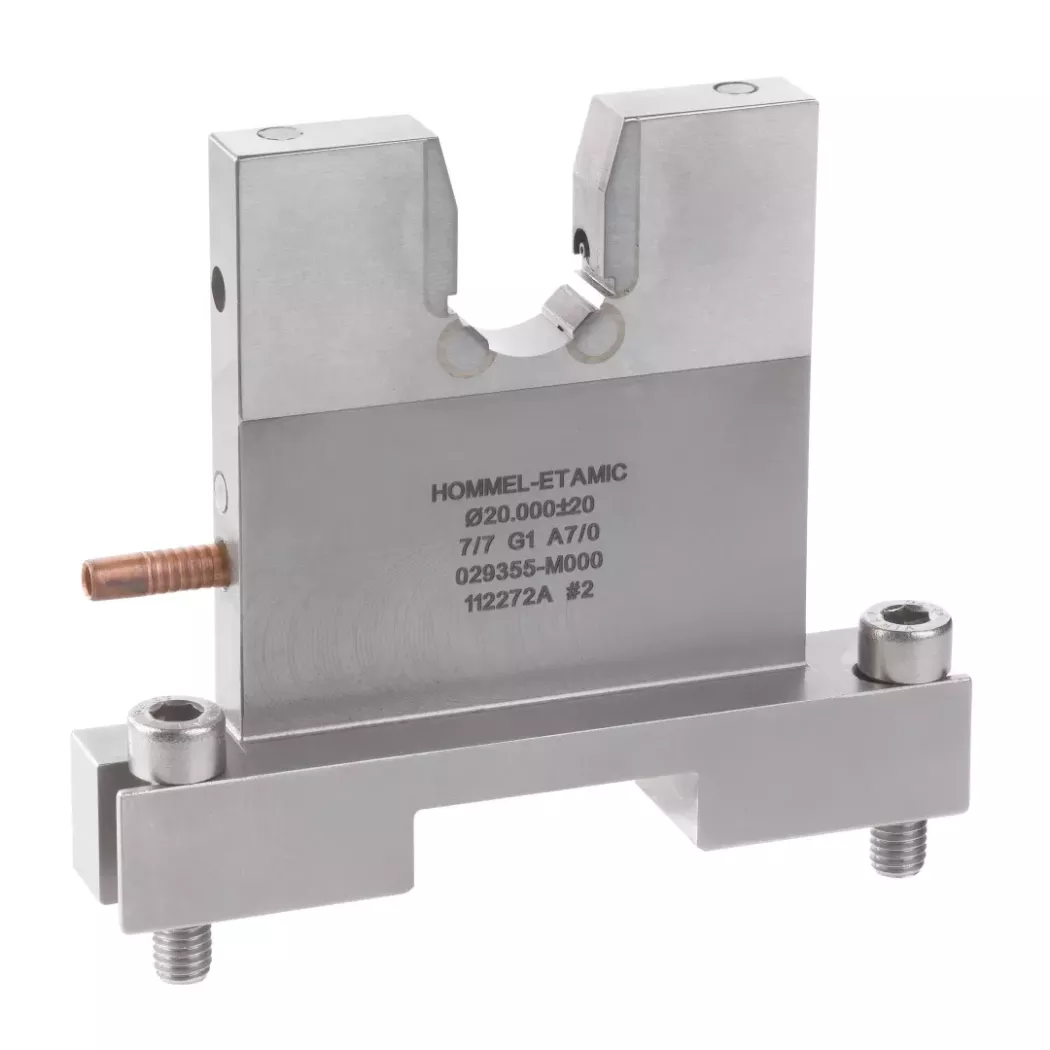

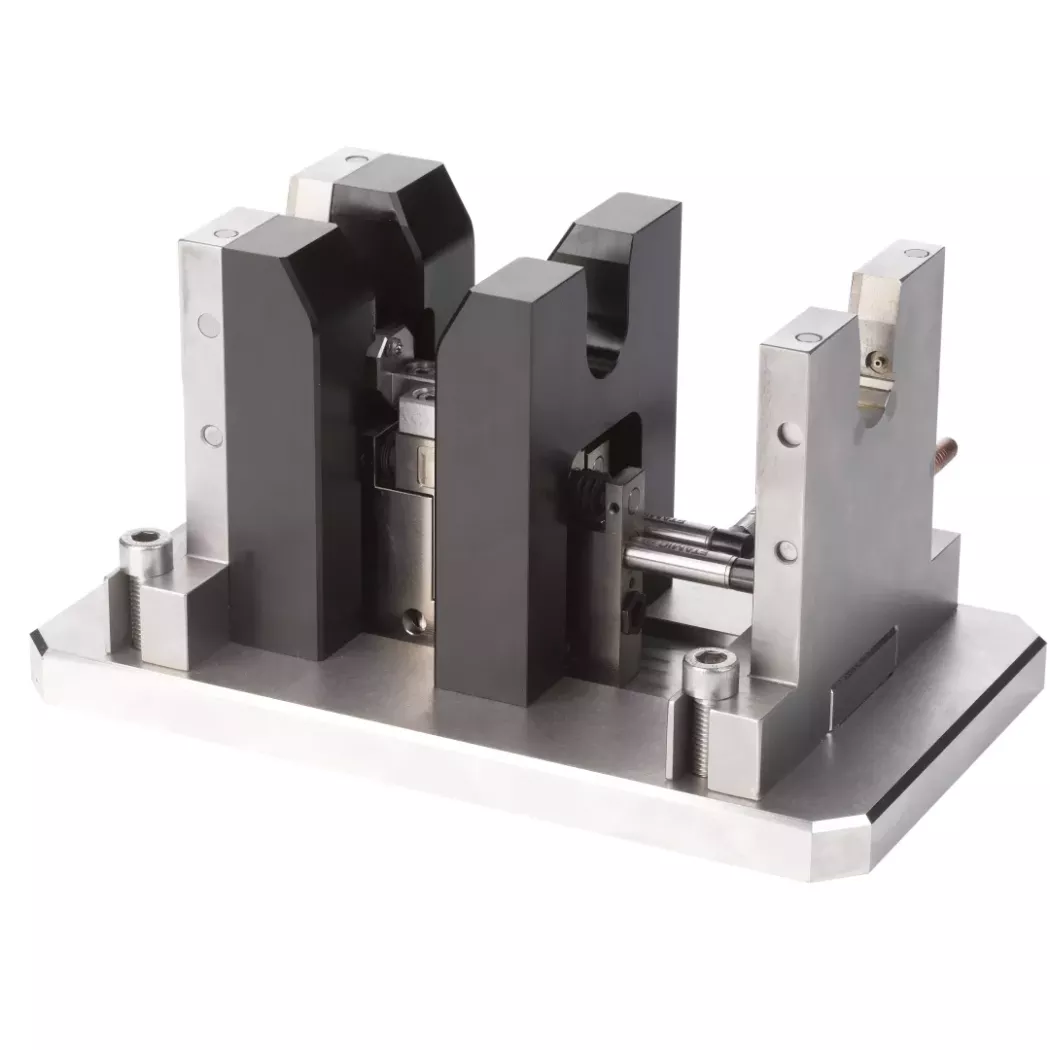

Głowice pneumatyczne szczękowe Gageline AG300

Producent: Hommel-Etamic

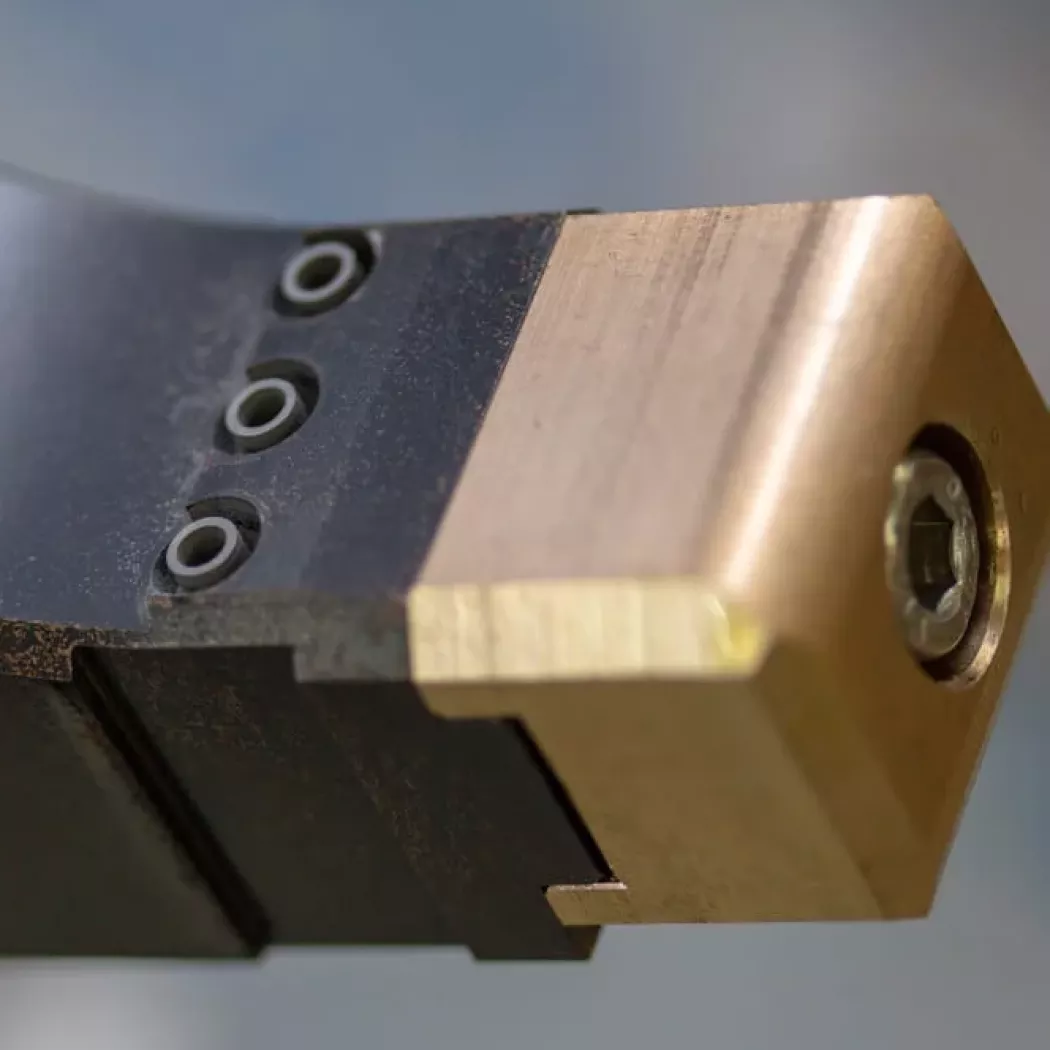

Pneumatyczne głowice pomiarowe cechujące się bardzo wysoką dokładnością i powtarzalnością pomiarów poniżej 0,25 μm, prostotą wykonywania pomiarów oraz bardzo dużą odpornością na zużycie. Dodatkowymi zaletami rozwiązań pneumatycznych jest znikomy wpływ operatora na wynik pomiaru, a także samooczyszczanie dysz pomiarowych oraz miejsca pomiaru. Brak kontaktu z powierzchniami mierzonymi minimalizuje ryzyko powstania rys w miejscu pomiaru. Różnorodność konstrukcji głowic i dysz pomiarowych umożliwia wykonywanie pomiarów średnic w sposób statyczny jak i dynamiczny okrągłości, prostoliniowości, stożka. Szybkość wykonywania pomiarów, stosowanie dodatkowych powłok ochronnych oraz precyzyjne dopasowanie głowicy do mierzonego przedmiotu sprawiają, że tak zbudowane średnicówki pneumatyczne idealnie sprawdzają się na produkcji, również do kontroli stuprocentowej.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

pneumatyczna-glowica-szczekowa-Gageline-AG300
+ 03

Opis produktu

piktogram
Prezentacja u klienta
piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie kontrolno-pomiarowe

Pneumatyczne głowice pomiarowe cechujące się bardzo wysoką dokładnością i powtarzalnością pomiarów poniżej 0,25 μm, prostotą wykonywania pomiarów oraz bardzo dużą odpornością na zużycie. Dodatkowymi zaletami rozwiązań pneumatycznych jest znikomy wpływ operatora na wynik pomiaru, a także samooczyszczanie dysz pomiarowych oraz miejsca pomiaru. Brak kontaktu z powierzchniami mierzonymi minimalizuje ryzyko powstania rys w miejscu pomiaru. Różnorodność konstrukcji głowic i dysz pomiarowych umożliwia wykonywanie pomiarów średnic w sposób statyczny jak i dynamiczny okrągłości, prostoliniowości, stożka. Szybkość wykonywania pomiarów, stosowanie dodatkowych powłok ochronnych oraz precyzyjne dopasowanie głowicy do mierzonego przedmiotu sprawiają, że tak zbudowane średnicówki pneumatyczne idealnie sprawdzają się na produkcji, również do kontroli stuprocentowej.

Cechy produktu:

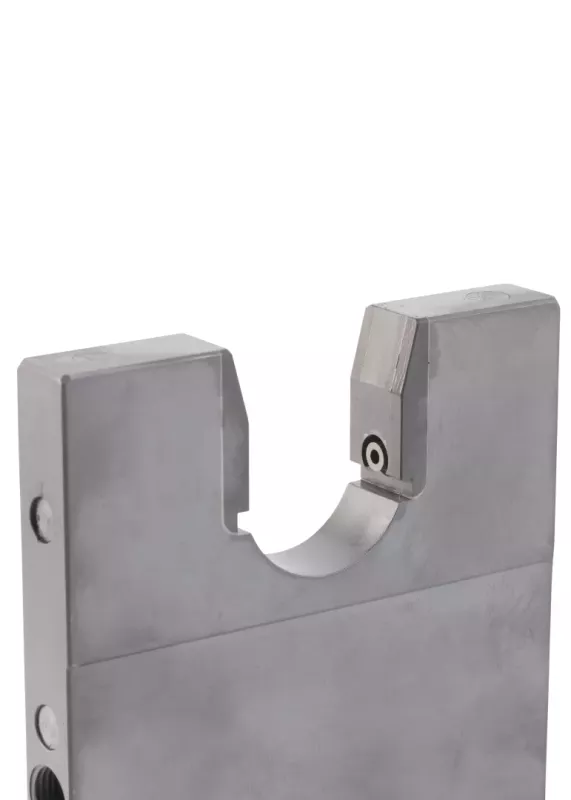

  • bardzo precyzyjne pomiary średnic zewnętrznych
  • standardowe rozwiązania dla średnic z zakresu od 3 do 150 mm
  • zakres pomiarowy głowicy od 10 do 160 μm

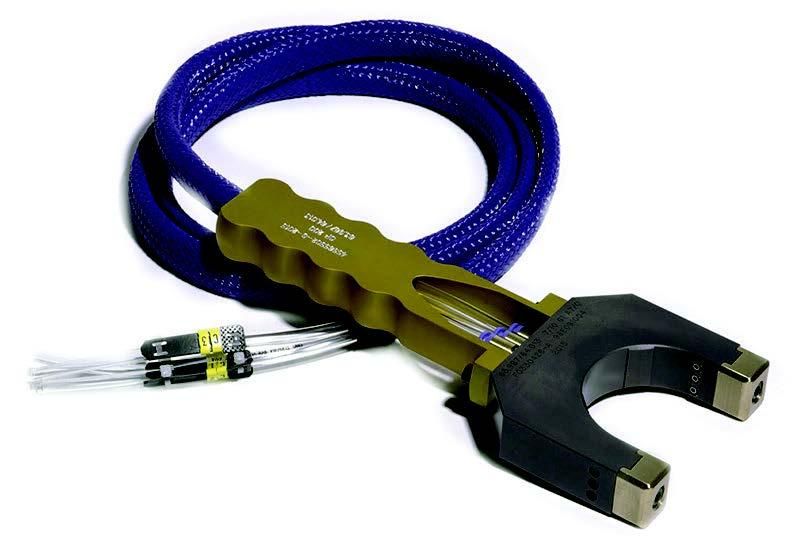

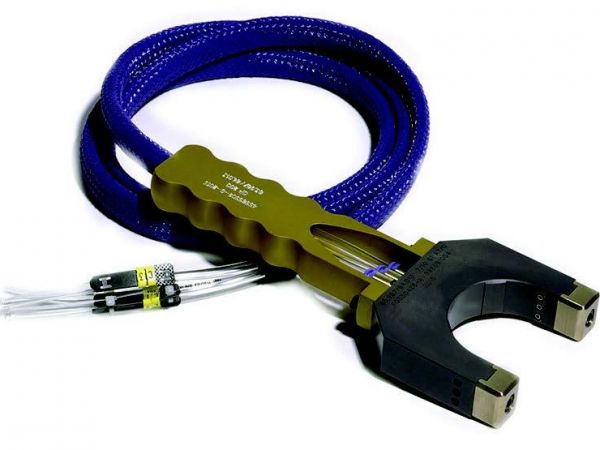

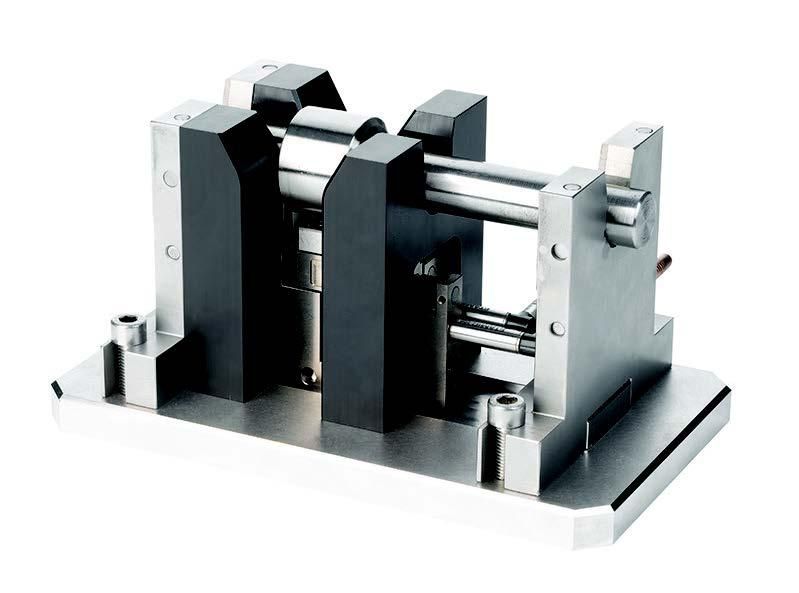

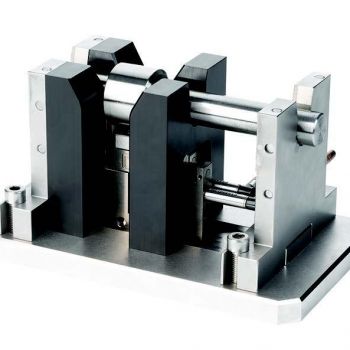

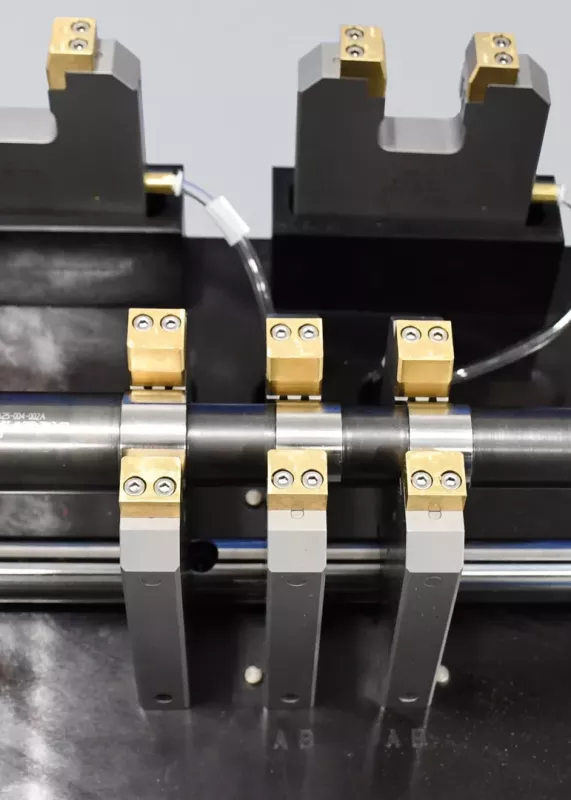

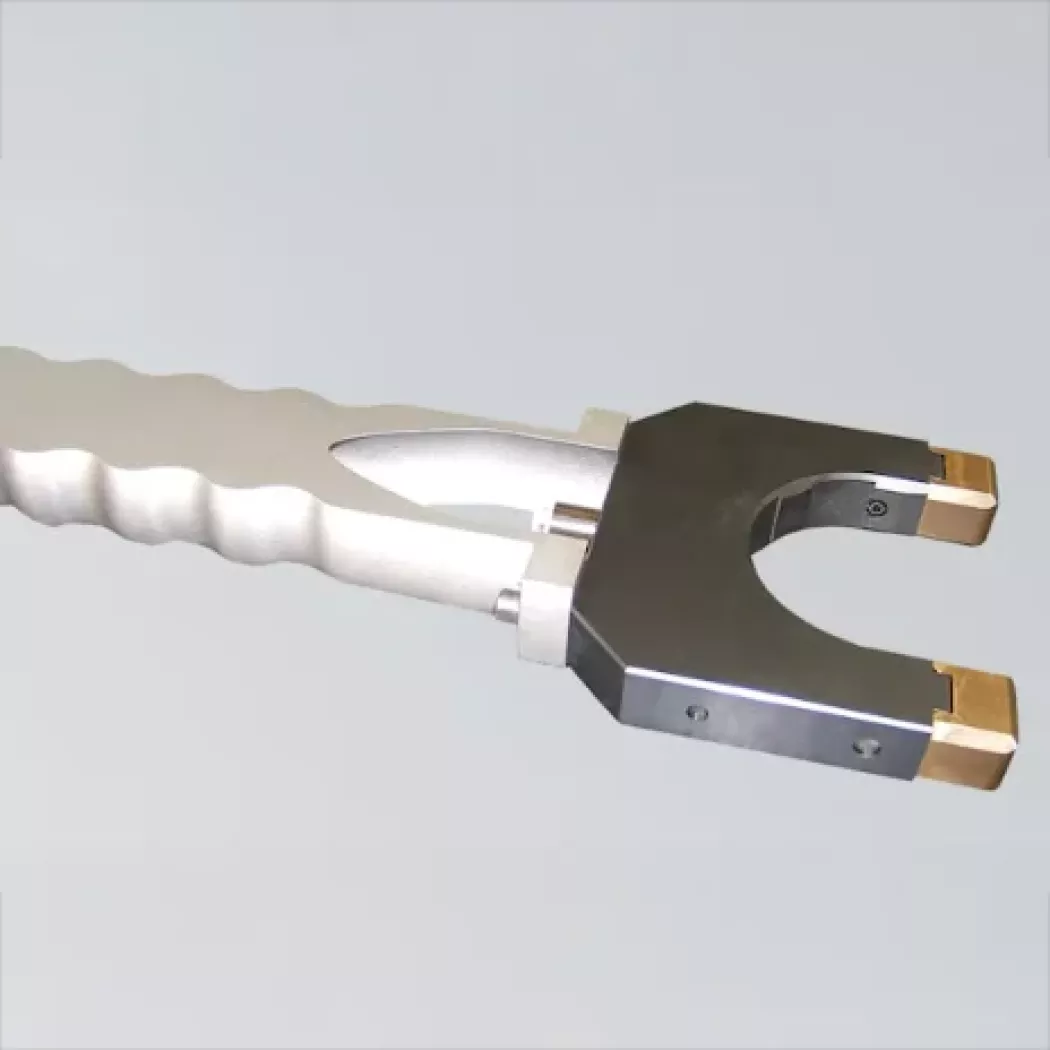

  • montaż głowicy na statywie lub ergonomicznym uchwycie ręcznym
  • czas stabilizacji
  • prosta adiustacja przy użyciu wzorca

Specyfikacja

Specyfikacja techniczna głowic pneumatycznych szczękowych Gageline AG300
Sposób pracy:

Zakres wymiarów:

Minimalny zakres pomiarowy:

Maksymalny zakres pomiarowy:

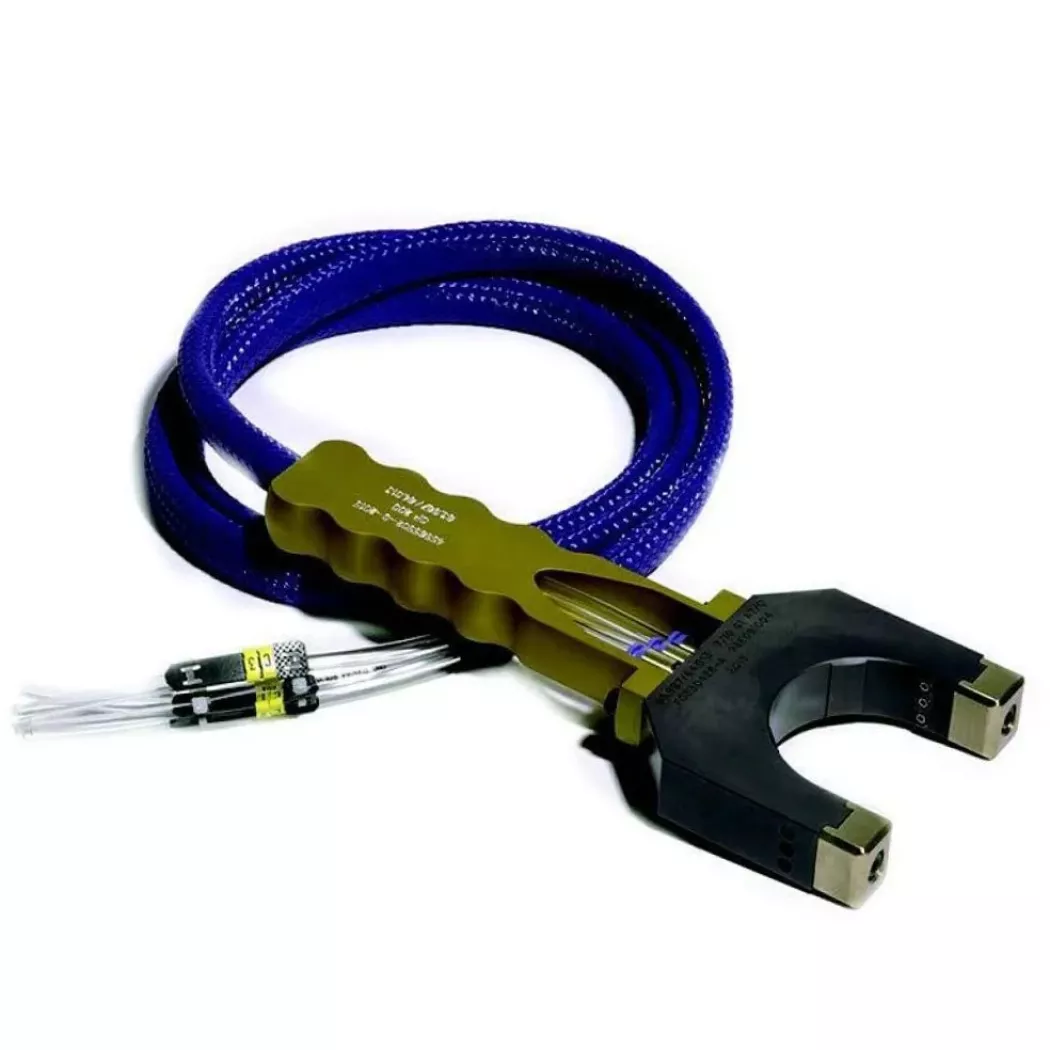

ręczny

15<øN<105 mm

0,040 (±0,020) mm

0,120 (±0,060) mm

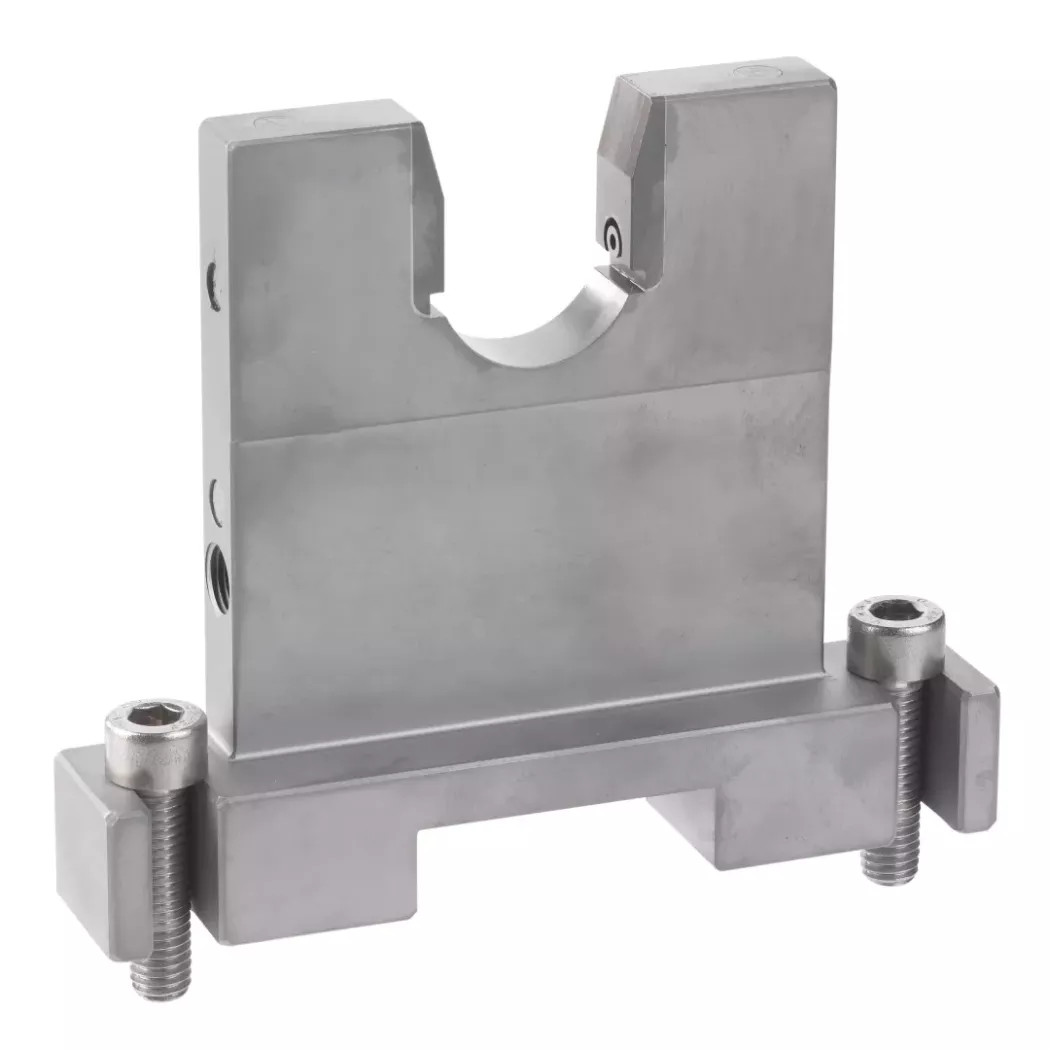

na mocowaniu

9<øN<45 mm

0,040 (±0,020) mm

0,120 (±0,060) mm

Specyfikacja techniczna głowic pneumatycznych szczękowych Gageline AG300
Zakres pomiarowy:

Powtarzalność:

GR&R type 2

0,040 (±0,020) mm

<0,0005 mm

0,080 (±0,040) mm

<0,0010 mm

0,120 (±0,060) mm

<0,0015 mm
