InfiniteFocusG6

Producent: Bruker Alicona

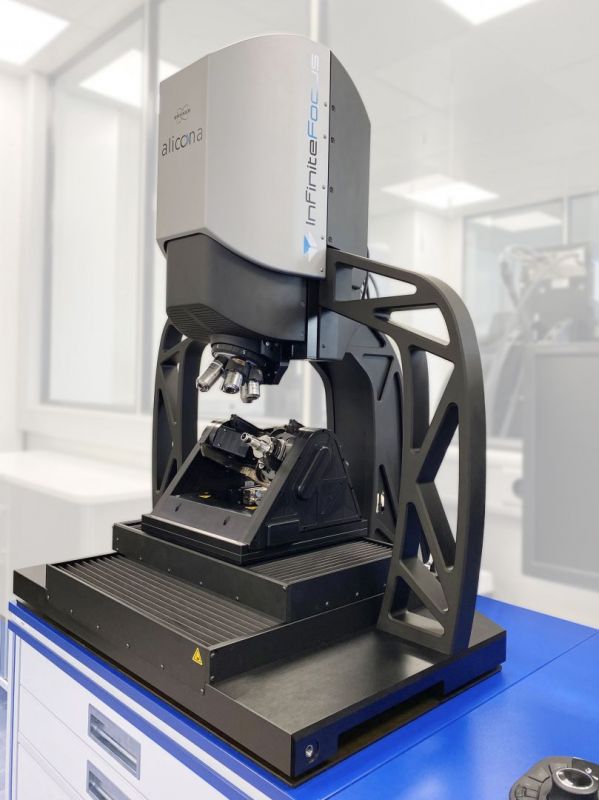

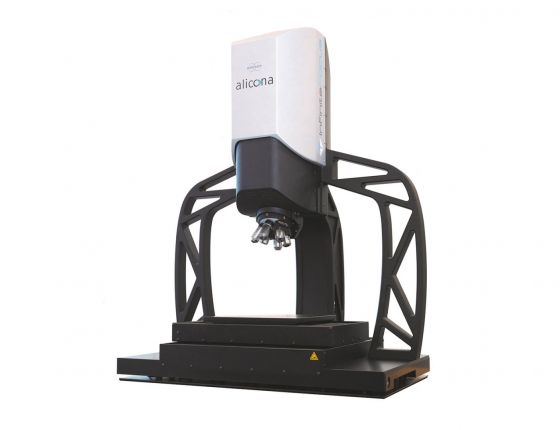

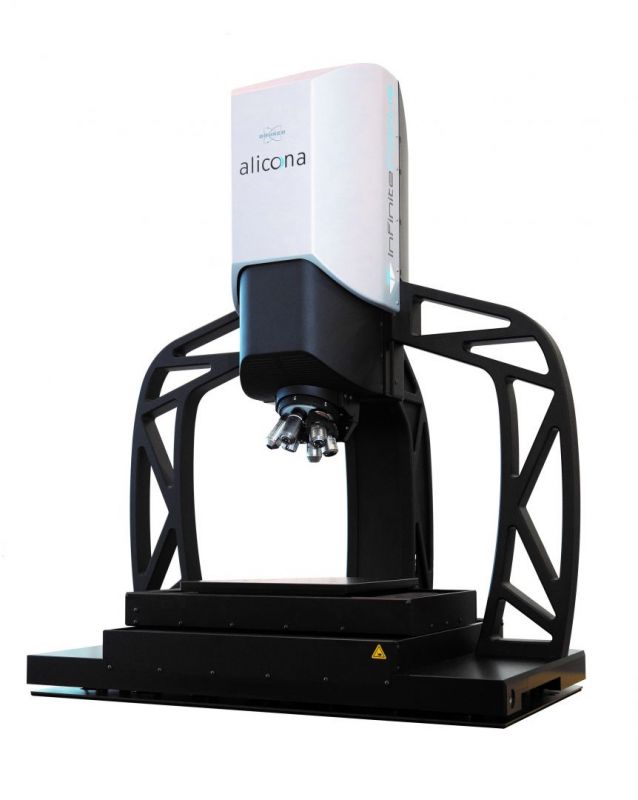

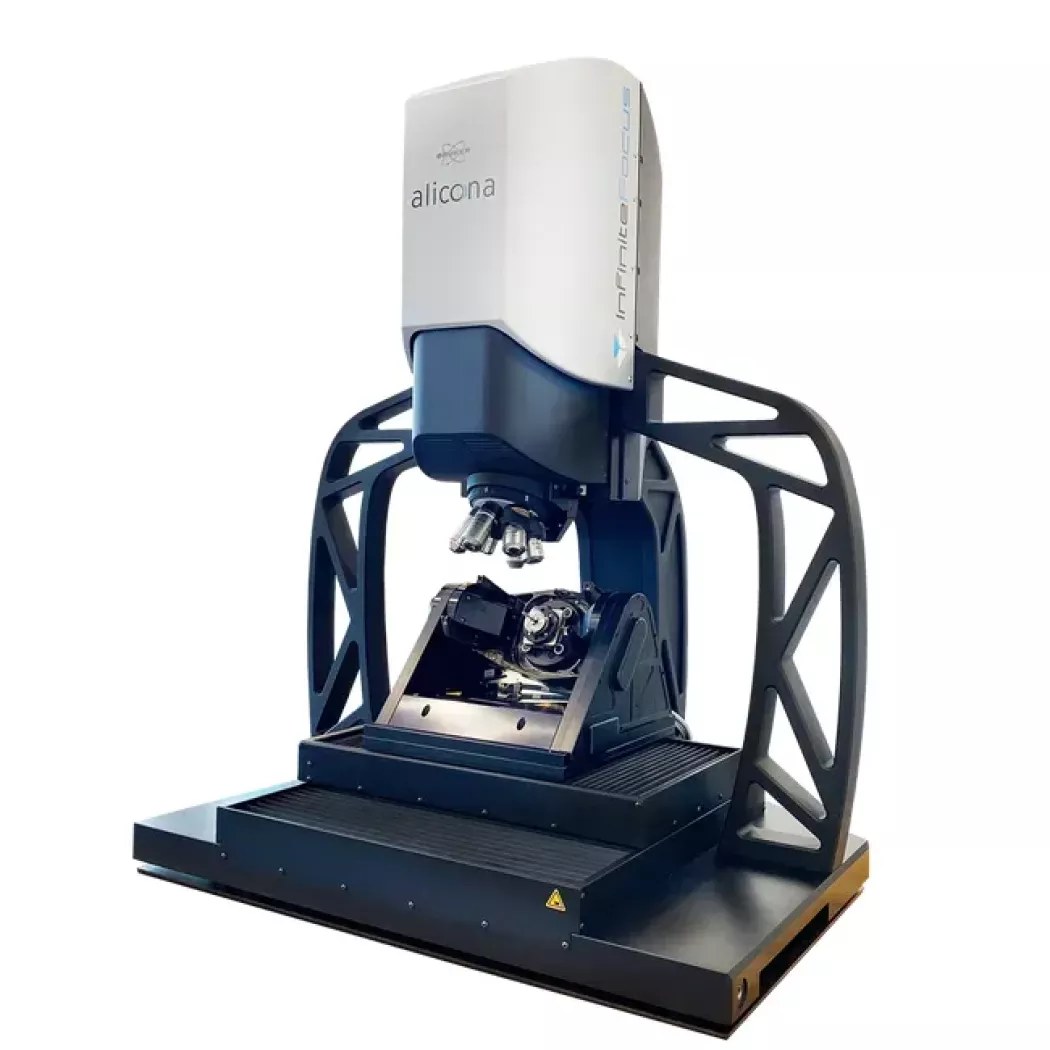

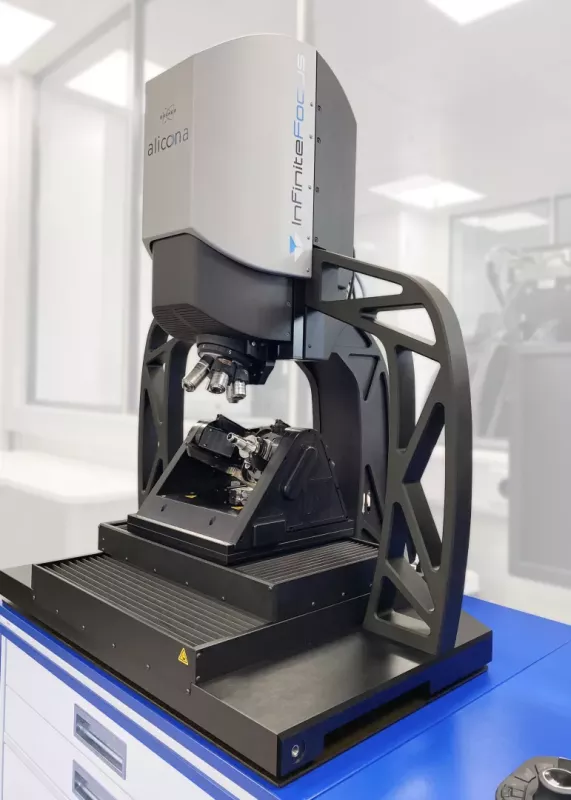

InfiniteFocusG6 to dokładny, szybki i uniwersalny optyczny przyrząd pomiarowy 3D dla tolerancji w zakresie µm i poniżej µm. w którym komponenty są mierzone na podstawie powierzchni. Pomiar wysokiej rozdzielczości gwarantuje bardzo dokładne wyniki niezależnie od rozmiaru, materiału, geometrii, wagi i wykończenia powierzchni. Nowa szósta generacja InfiniteFocus oferuje kilka sprawdzonych funkcji i nowych innowacji, łącząc funkcjonalność urządzenia do pomiaru chropowatości powierzchni (Ra, Rq, Rz/Sa, Sq, Sz) z funkcjami współrzędnościowej maszyny pomiarowej.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Opis produktu

Usługa pomiarowa
Serwis gwarancyjny i pogwarancyjny
Profesjonalne doradztwo
Szkolenie produktowe
Szybkie ofertowanie
Dedykowane oprogramowanie
Prezentacja w ITA

InfiniteFocusG6 to dokładny, szybki i uniwersalny optyczny przyrząd pomiarowy 3D dla tolerancji w zakresie µm i poniżej µm. w którym komponenty są mierzone na podstawie powierzchni. Pomiar wysokiej rozdzielczości gwarantuje bardzo dokładne wyniki niezależnie od rozmiaru, materiału, geometrii, wagi i wykończenia powierzchni. Nowa szósta generacja InfiniteFocus oferuje kilka sprawdzonych funkcji i nowych innowacji, łącząc funkcjonalność urządzenia do pomiaru chropowatości powierzchni (Ra, Rq, Rz/Sa, Sq, Sz) z funkcjami współrzędnościowej maszyny pomiarowej.

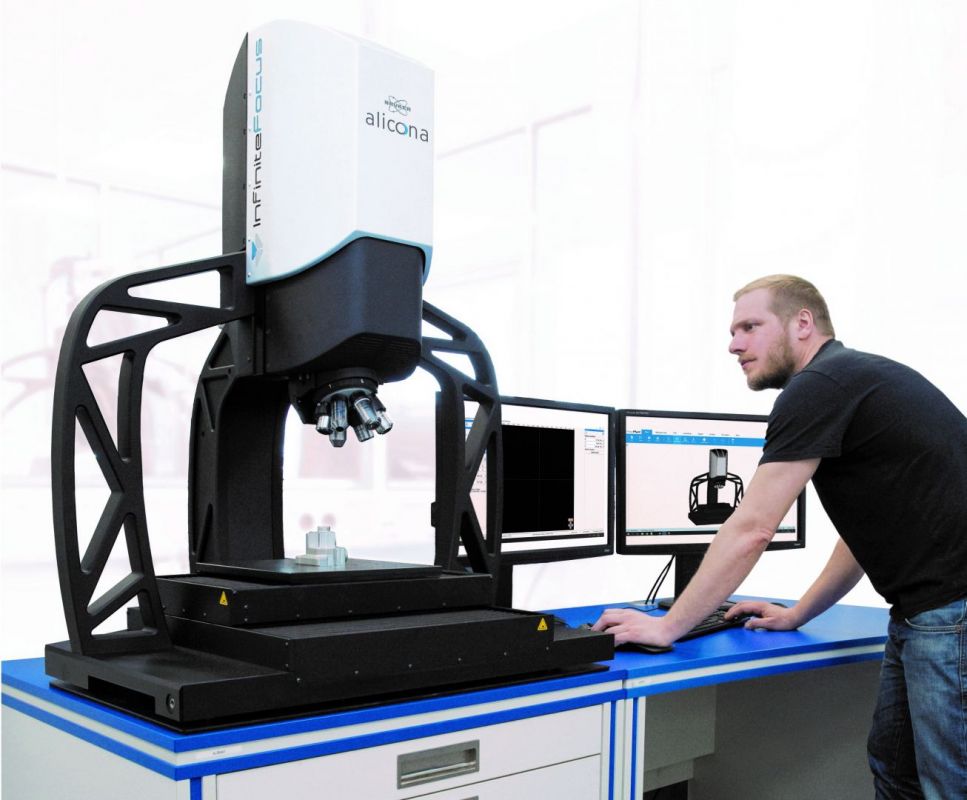

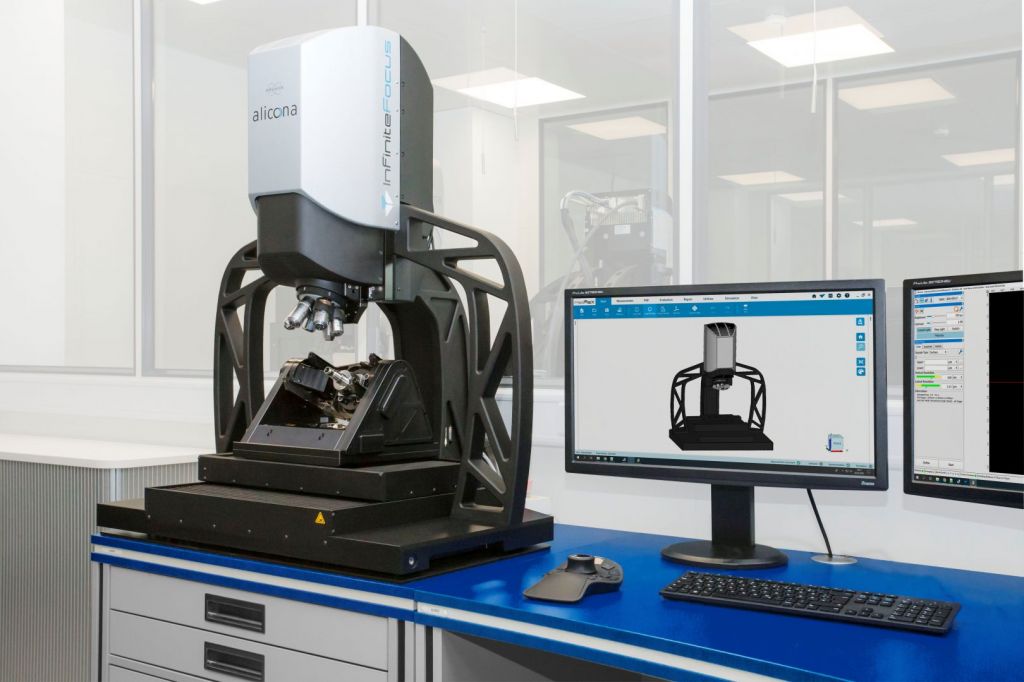

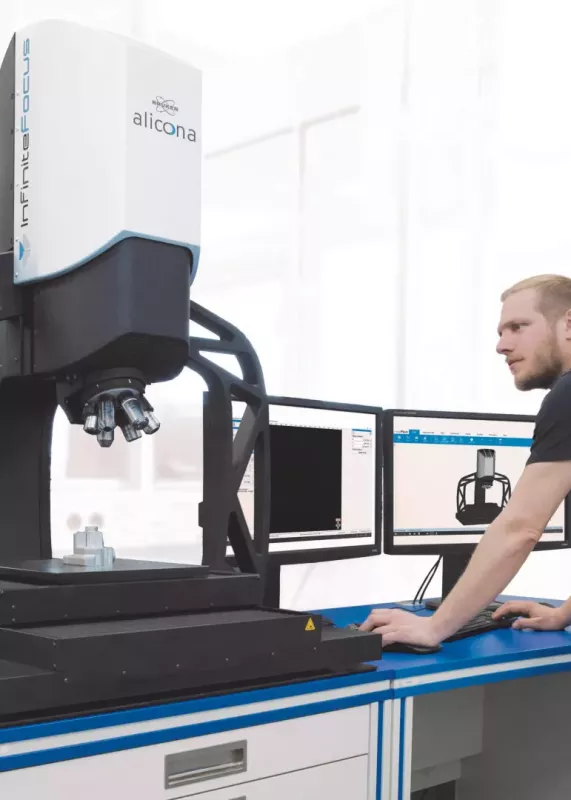

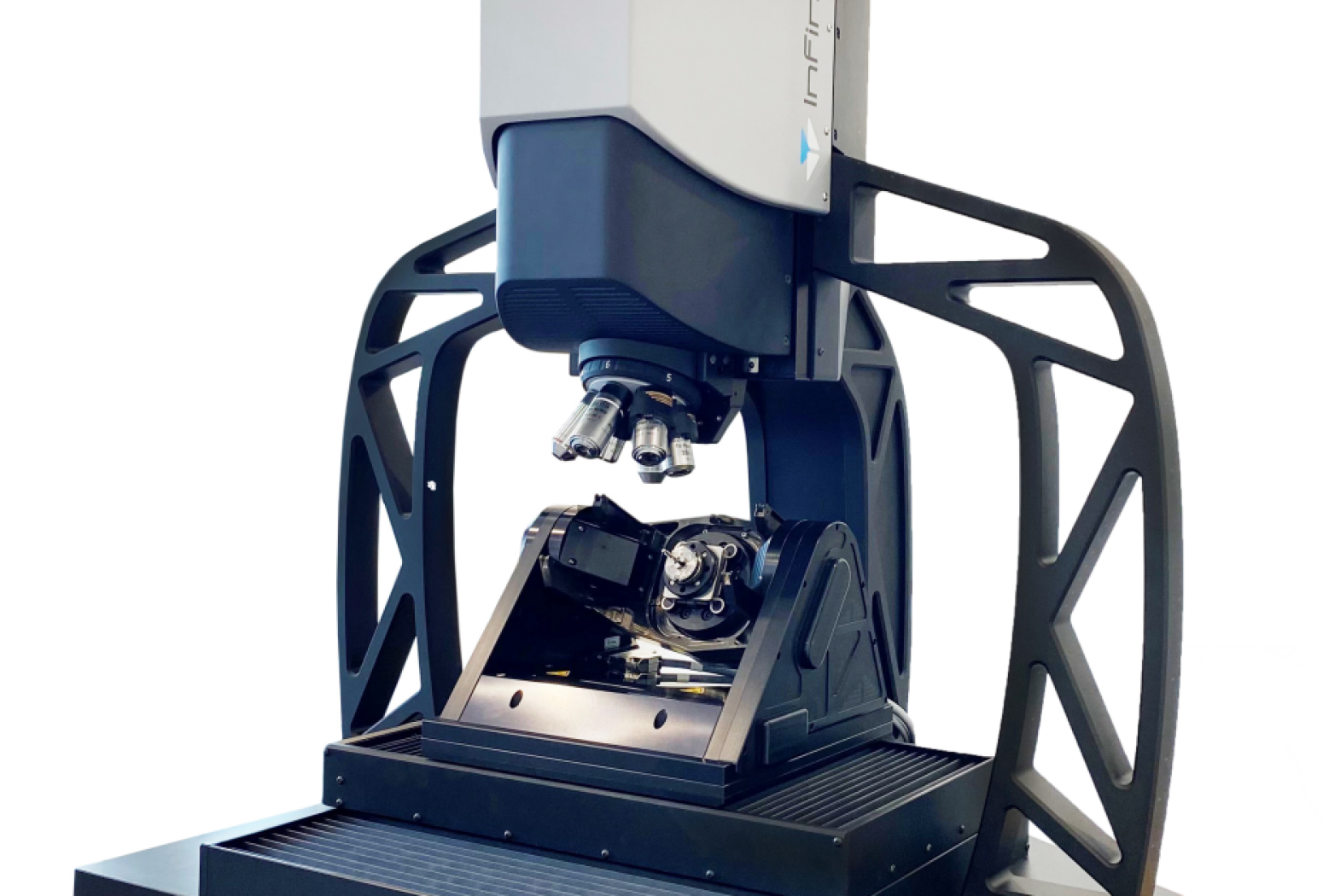

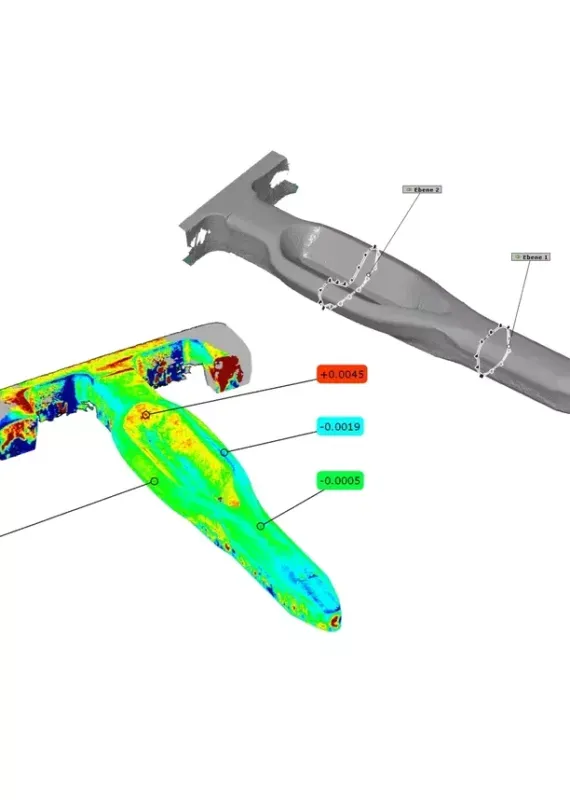

Nowe kluczowe funkcje obejmują m.in. oprogramowanie użytkownika MetMaX. Użytkownicy planują swoje pomiary z wyprzedzeniem na modelu CAD części. Wybrane pozycje są następnie automatycznie mierzone w 3D. Dodatkowo cyfrowy avatar systemu w połączeniu z wirtualną symulacją pomiaru umożliwia bezpieczną pracę systemu. Kolejnym kluczowym elementem jest opcjonalna rozbudowa z 3 do 5 osi. Wysoce precyzyjne osie przechyłu i obrotu umożliwiają pomiar kształtu i chropowatości całego elementu - w jednym kroku pomiarowym. Kolejną ważną innowacją jest integracja najnowszej technologii Bruker Alicona, Vertical Focus Probing, która pozwala użytkownikom na boczne sondowanie komponentów za pomocą czujnika bezkontaktowego. To sprawia, że trudne geometrie, takie jak otwory i pionowe boki (>90°), są mierzalne optycznie i umożliwiają zupełnie nowe zastosowania. Inne technologie to SmartFlash, który umożliwia pomiary gładkich, wysoce wypolerowanych powierzchni, oraz Real3D, który zamienia pojedyncze pomiary w kompletny zestaw danych 360°.

Użytkownicy mogą mierzyć kształt i chropowatość tylko jednym czujnikiem optycznym.

„Pomiary są szybsze, planowanie pomiarów bardziej intuicyjne, a spektrum mierzalnych komponentów jest szersze”. W ten sposób Bruker Alicona opisuje najnowszy rozwój swojej serii produktów InfiniteFocus. Tym samym dostawca metrologii optycznej po raz kolejny udowadnia swoją innowacyjność. Dyrektor Generalny Christian Janko: „W ostatnich latach nasz rozwój koncentrował się na takich obszarach, jak użyteczność, metrologia 5-osiowa i wydajność w metrologii produkcyjnej. Ta wiedza jest podstawą najnowszej generacji naszych systemów pomiarowych InfiniteFocus”.

Podobnie jak wszystkie przyrządy pomiarowe Bruker Alicona, nowy system InfiniteFocus oparty jest na metodzie Focus-Variation. Solidna technologia instrumentu wraz z konstrukcją izolującą wibracje są podstawą do wykorzystania w produkcji. Użytkownicy uzyskują wysokiej rozdzielczości, powtarzalne i możliwe do prześledzenia wyniki dzięki InfiniteFocus nawet bezpośrednio obok obrabiarki.



Cechy:

  • optyczny, bezkontaktowy system do pomiaru chropowatości, topografii i konturu
  • rozdzielczość pionowa do 10 nm
  • technologia Vertical Focus Probing – pomiar pionowych ścian > 90°
  • technologia Advanced Focus-Variation (SmartFlash 2.0) – pomiar powierzchni błyszczących i transparentnych
  • zautomatyzowana zmian obiektywów – rewolwer 6 pozycyjny

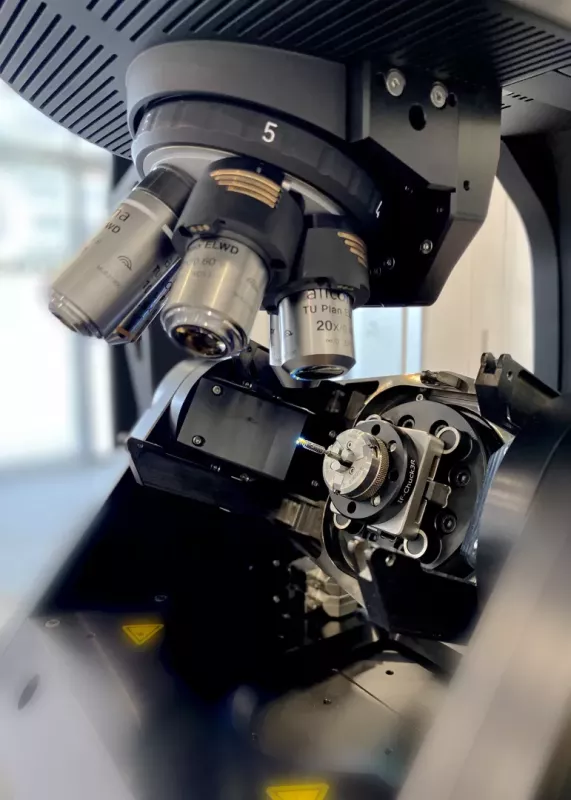

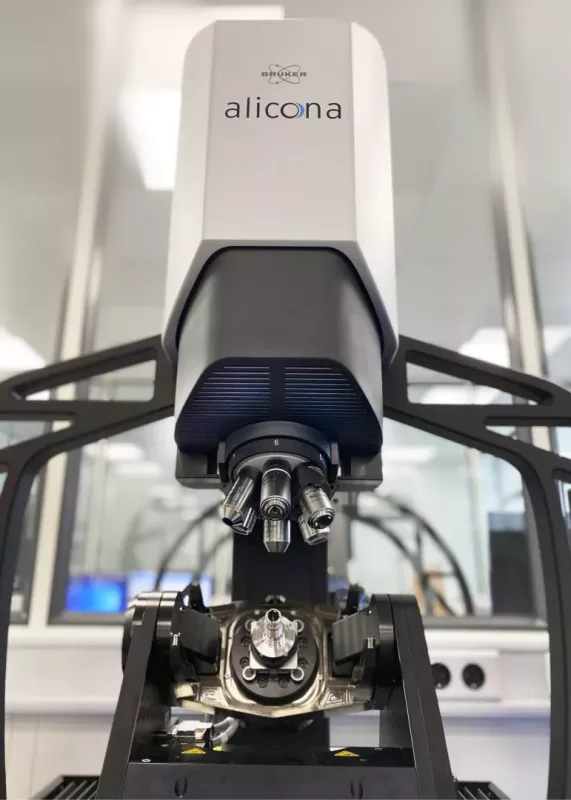

  • możliwość zastosowania uchwytu obrotowego – pomiar narzędzi skrawających wierteł i frezów
  • oświetlenie pierścieniowe i przez obiektyw sterowane cyfrowo



Specyfikacja

Specyfikacja techniczna optycznego urządzenia do pomiaru chropowatości i topografii powierzchni InfiniteFocusG6
Model:
InfiniteFocusG6
Cechy systemu:
optyczny 5-osiowy system pomiarowy
Wyniki pomiaru:

chmura punktów

Oświetlenie:

przez obiektyw - białe LED, kontrolowane z poziomu
aplikacji

Obiektywy:

x2,5–x100
zmotoryzowany rewolwer

Zakres przesuwu (X/Y/Z):
200x200x180 mm
Monitoring systemu:

auto-diagnostyka obejmująca analizę 3D wibracji
otoczenia i weryfikację dryftu temperaturowego

Masa:
od 160 kg w zależności od konfiguracji
Wymiary:
910x690x1100 mm
Specyfikacja techniczna stacji roboczej InfiniteFocus G6
Zasilanie:

100-230V~; 50-60Hz

Zużycie prądu:

950 W

CPU:

12-Core, 3.1 GHz

Pamięć operacyjna RAM:

32 GB

Dysk twardy:

1 TB

Wymiary (WxDxH):

190 mm x 500 mm x 450 mm

Masa:

20 kg

System operacyjny:
Windows 10 IoT Enterprise 64bit, 6-rdzeniowy
Monitor:
2x27“ Full HD LED
Obiektywy do InfiniteFocus G5 (2.5x, 5x, 10x)
Model:
3000 WD8
1900 WD30
800 WD37
800 WD17
Dystans pracy:
8,8 mm
30 mm
37 mm
17,5 mm
Poziomy zakres pomiaru: X x Y:
5,3 mm
3,8 mm
1,6 mm
1,6 mm
Rozdzielczość pionowa:
2300 nm
250 nm
130 nm
50 nm
Obiektywy do InfiniteFocus G5 (20x, 50x, 100x)
Model:
400 WD30
400 WD19
150 WD11
80 WD4
Dystans pracy:
30 mm
19 mm
11 mm
4,5 mm
Poziomy zakres pomiaru: X x Y:
0,8 mm
0,8 mm
0,3 mm
0,16 mm
Rozdzielczość pionowa:
80 nm
30 nm
15 nm
10 nm
