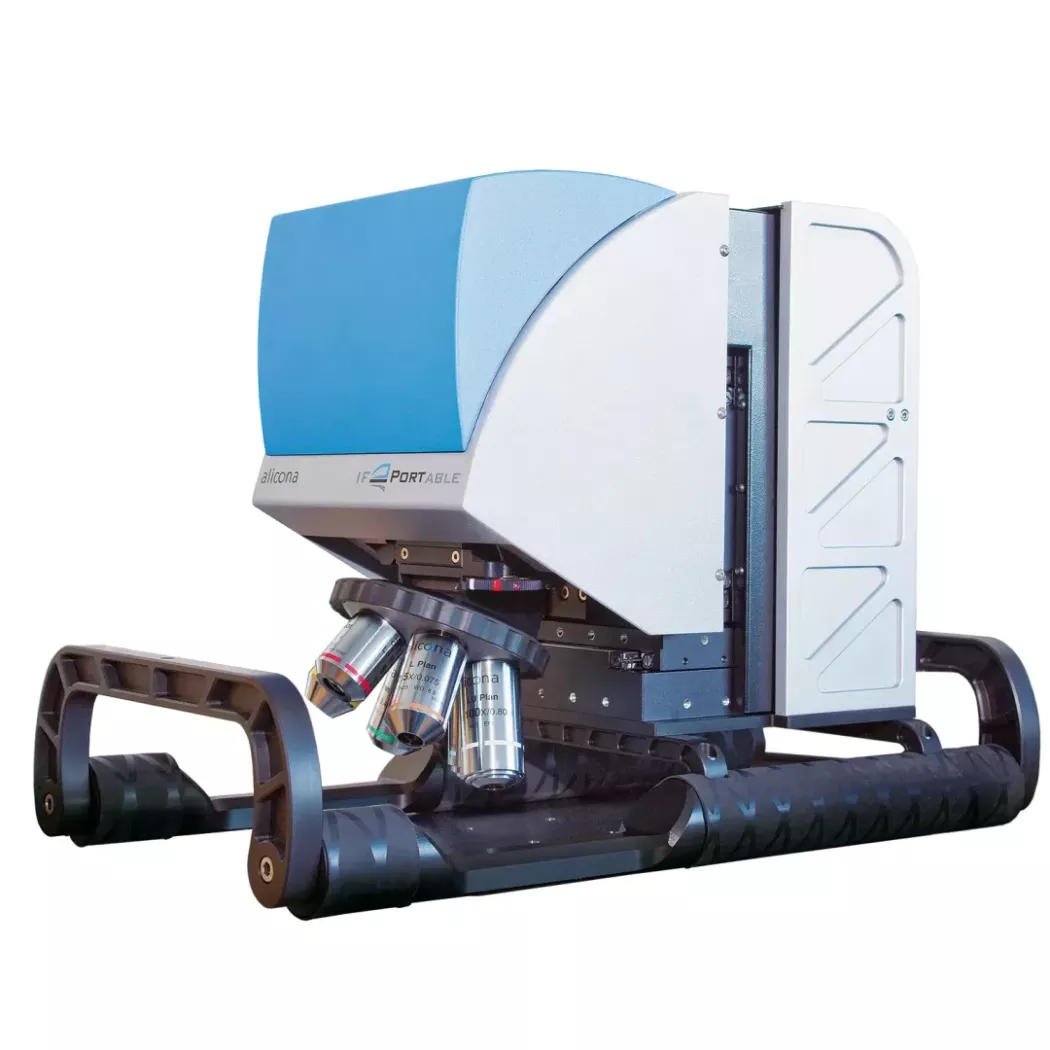

IF-PortableRL

Producent: Bruker Alicona

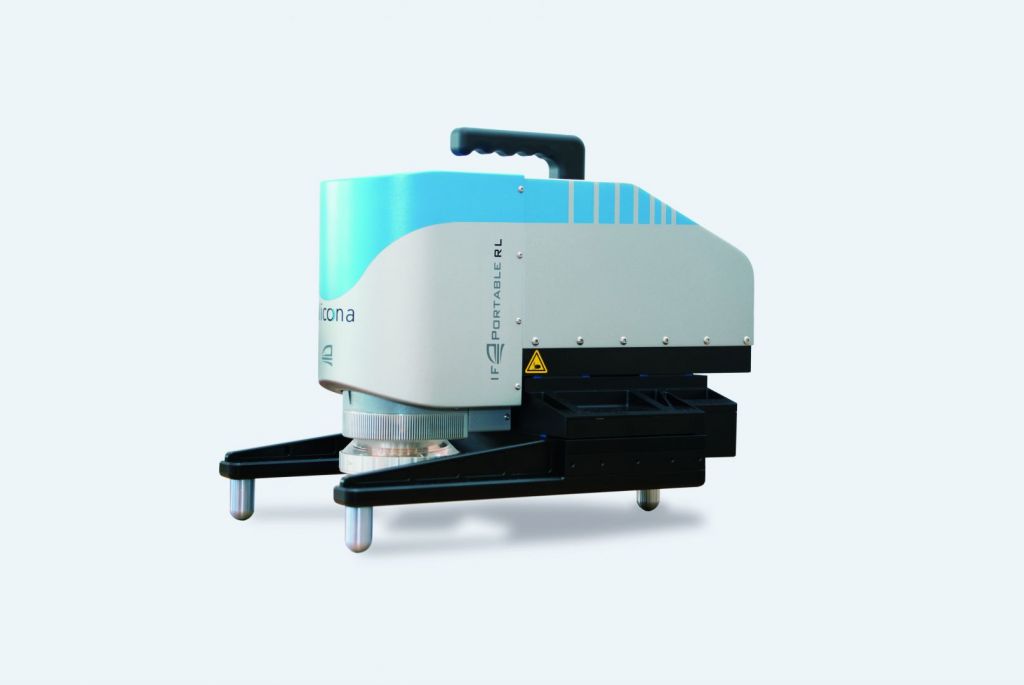

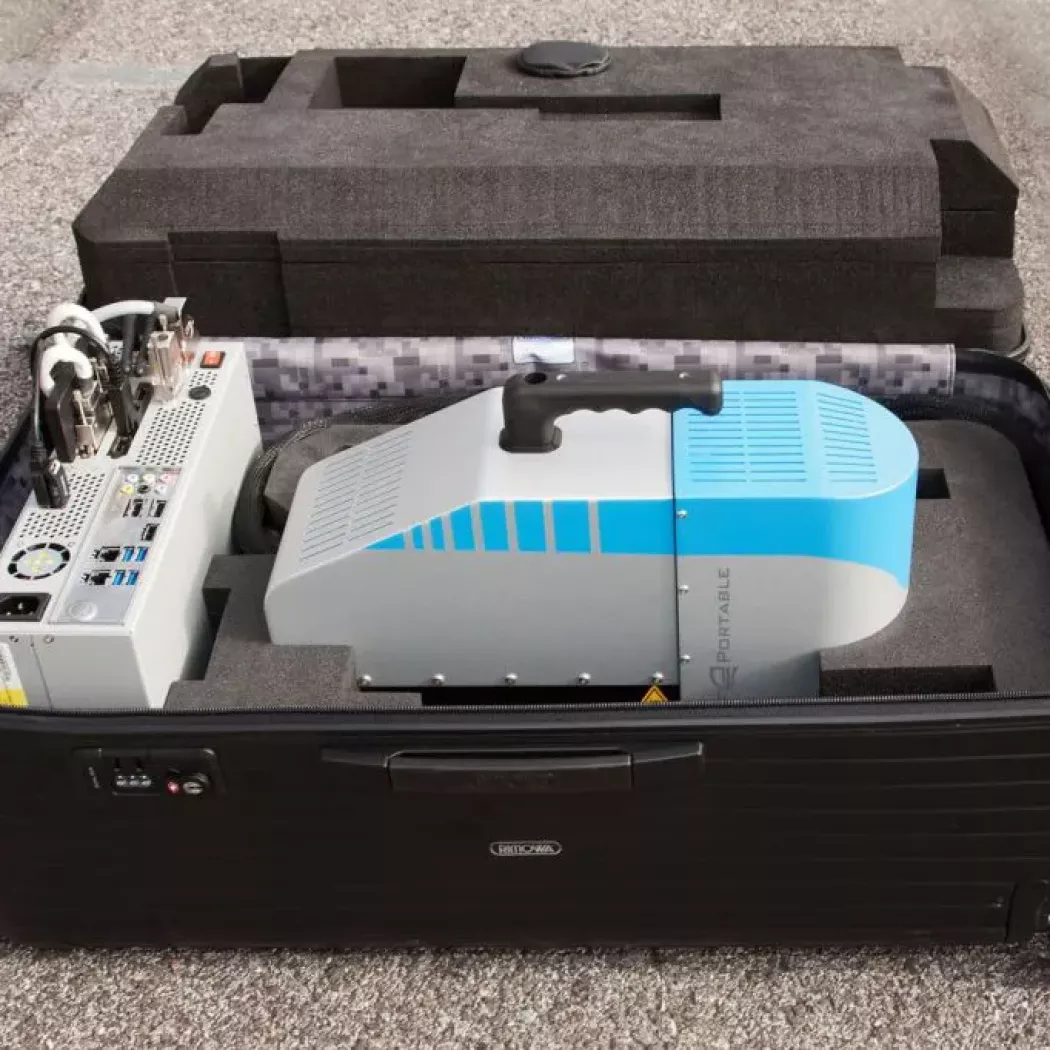

IF-PortableRL jest wysokiej rozdzielczości optycznym systemem do pomiaru geometrii 3D i chropowatości powierzchni. Pole pomiarowe wynosi 50x50 mm, a zakres w osi Z 25 mm. Za jego pomocą użytkownik może dokonywać pomiarów zarówno na powierzchniach płaskich jak i zakrzywionych . Urządzenie zasilane jest z akumulatora, dzięki cały system zyskuje mobilność i może być stosowany wszędzie tam, gdzie jest to potrzebne. Urządzeni składa się z lekkiego systemu zaopatrzonego w dwupierścieniowe, segmentowe oświetlenie LED oraz mobilnej stacji obliczeniowej. Ergonomiczne wzornictwo łączy ze sobą funkcjonalność, dużą sztywność mechaniczną i mała masę.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Dowiedz się więcej

optyczny-system-do-pomiaru-geometrii-3d-i-chropowatosci-powierzchni-IF-PortableRL

+ 01

Opis produktu

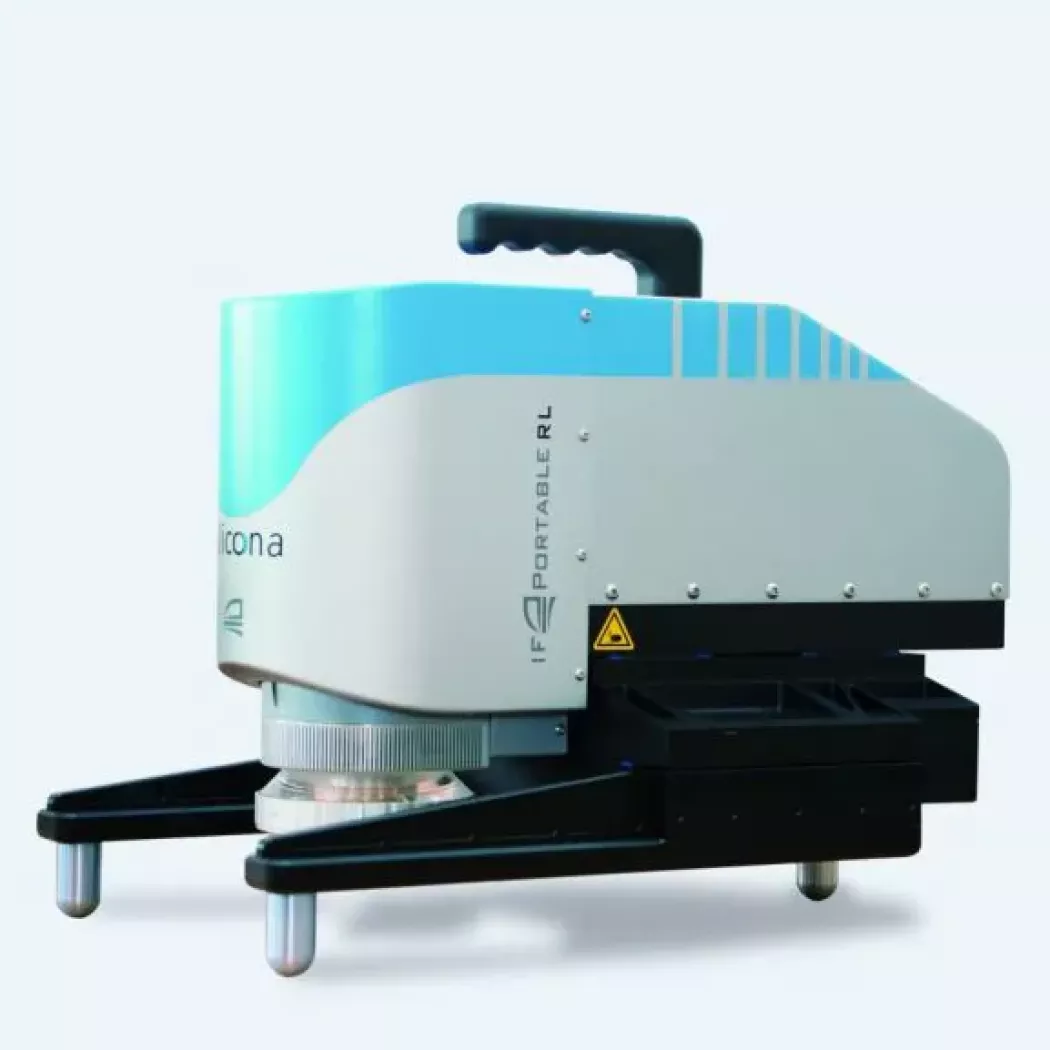

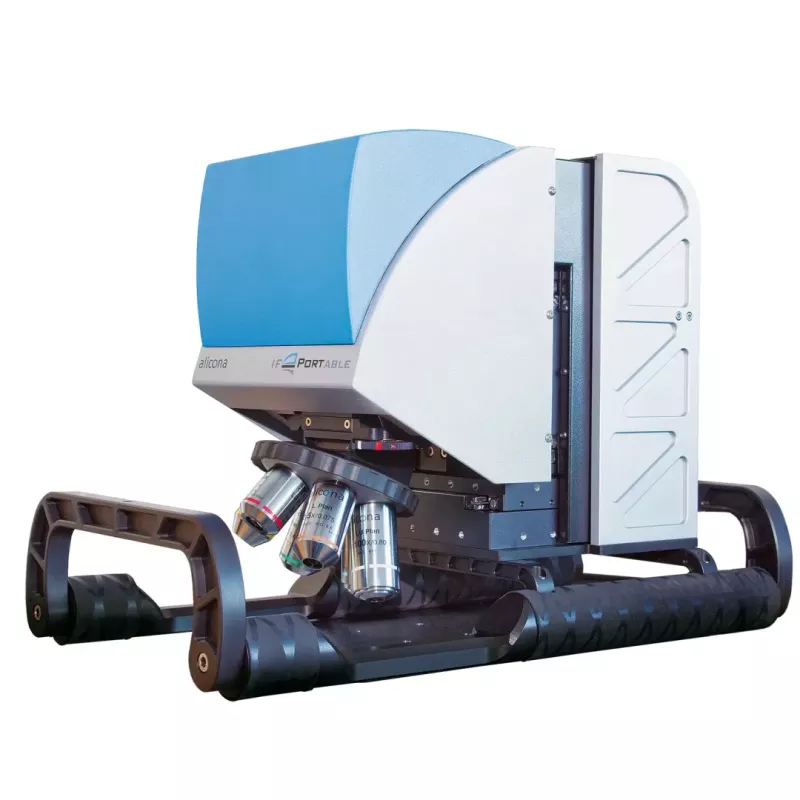

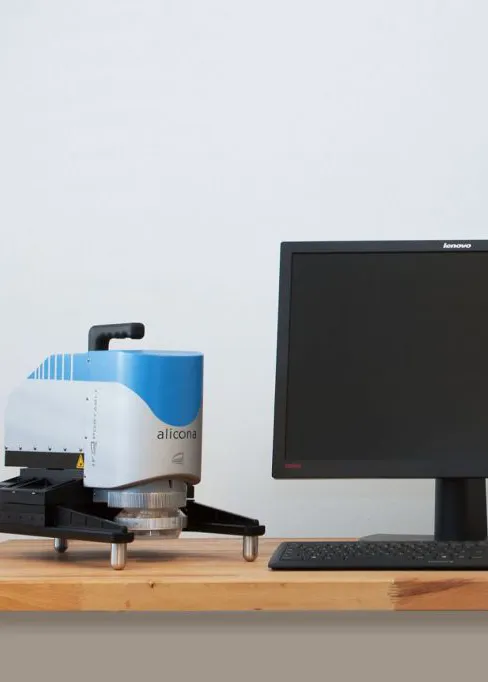

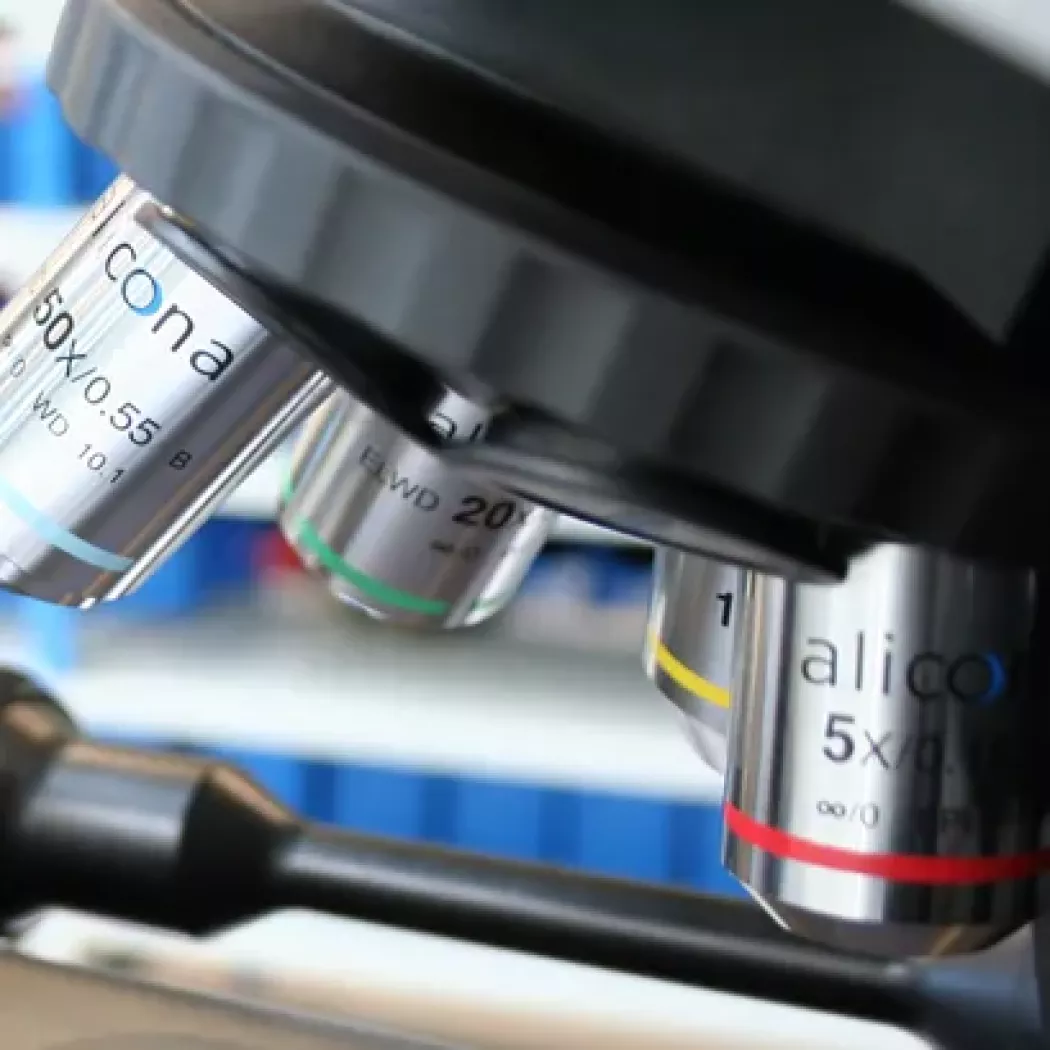

IF-PortableRL jest optycznym urządzeniem pomiarowym 3D do pomiarów kształtu i chropowatości dużych elementów, których umiejscowienie na stoliku pomiarowym maszyny jest niemożliwe. Standardowa konfiguracja umożliwia pomiary w polu o wymiarach 50 x 50 x 26 mm. Urządzenie posiada głowicę zaopatrzoną w obrotowy rewolwer pozwalający na zamocowanie zróżnicowanych obiektywów, wyposażone jest w układ koncentrycznego światła. Elastyczny uchwyt oraz mobilna stacja obliczeniowa pozwalają na szybkie przemieszczenie urządzenia w obszarach produkcyjnych.

Cechy produktu:

wysokiej rozdzielczości mobilny system do pomiaru nierówności powierzchni 2D i 3D

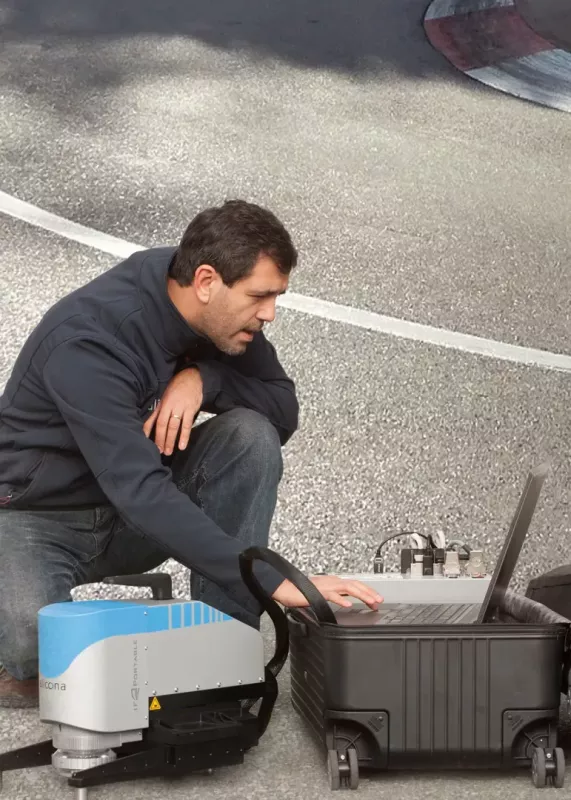

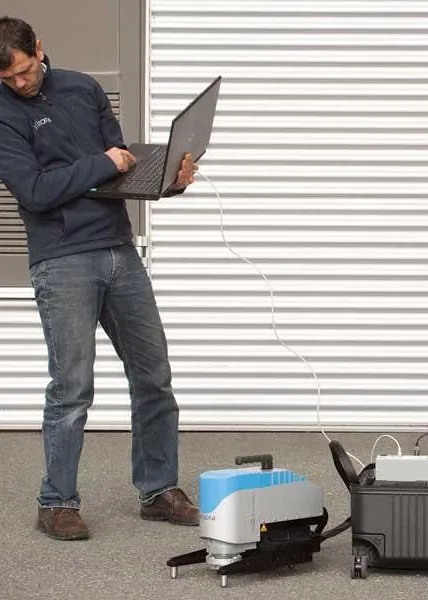

umożliwia pomiar zarówno w warunkach produkcyjnych, jak i w terenie dzięki wbudowanej baterii
zapewnienie jakości w pomiarach asfaltu, dużych łopatek i dysków turbin, geometrii powierzchni rur o dużej średnicy

Oprogramowanie

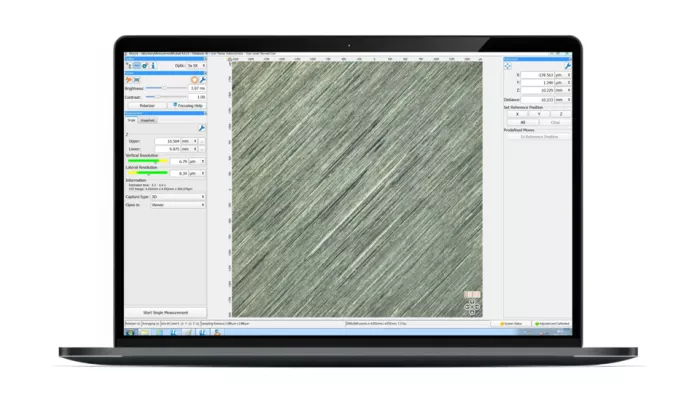

Oprogramowanie pomiarowe Alicona

Szczegóły

Specyfikacja

Specyfikacja techniczna przenośnego, optycznego urządzenia do pomiaru nierówności powierzchni 2D i 3D IF-PortableRL

Cechy systemu:

optyczny 3 osiowy system pomiarowy

Wyniki pomiaru:

chmura punktów

Obiektywy:

x10–x50

Zakres przesuwu (Z):

25 mm

Monitoring systemu:

auto-diagnostyka, obejmująca analizę 3D wibracji
otoczenia i weryfikację dryftu temperaturowego

Masa:

16,5 kg

Wymiary:

302x52x347 mm

Do pobrania

Specyfikacja techniczna przenośnego optycznego urządzenia do pomiaru nierówności powierzchni 2D i 3D IF-PortableRL Pobierz
