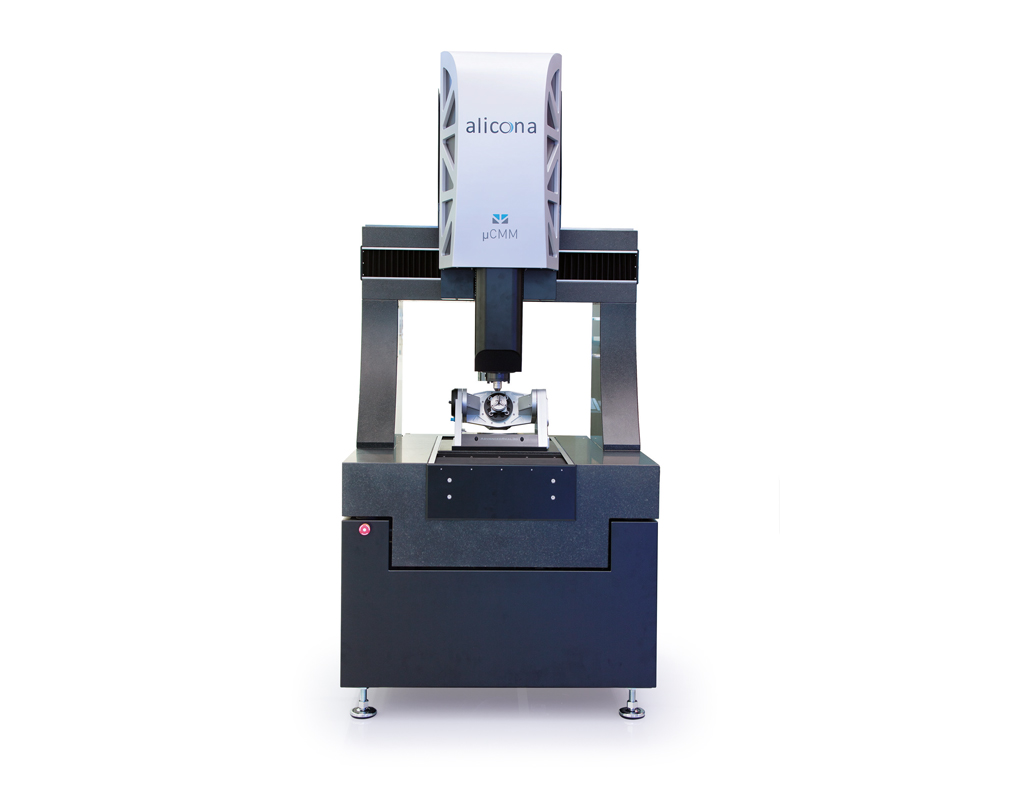

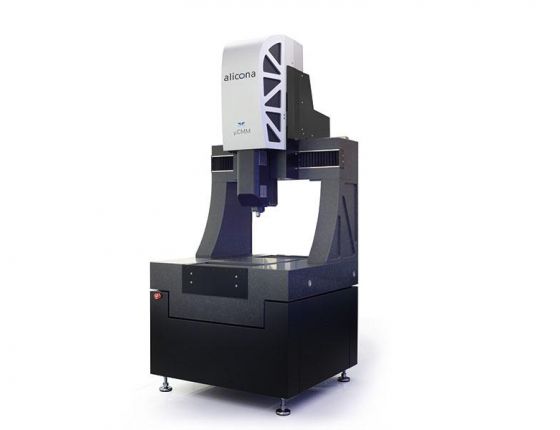

µCMM

Producent: Bruker Alicona

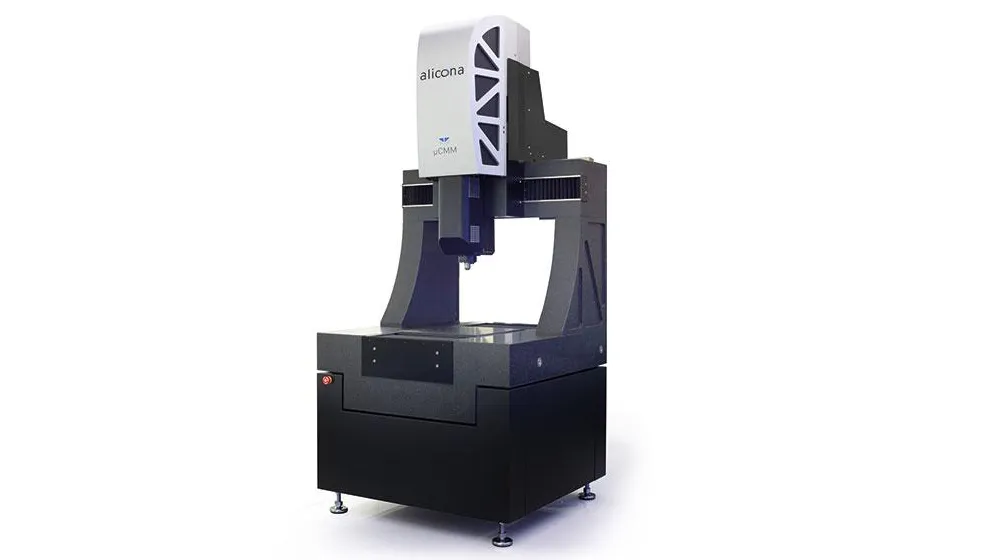

μCMM jest najdokładniejszym optycznym systemem pomiarowym w swojej klasie. Dzięki niej użytkownicy łączą korzyści z technologii pomiarów współrzędnościowych (wymiarów, odchyłek położenia i kształtu itp.) oraz optycznych pomiarów nierówności powierzchni (chropowatość i topografia) w jednym systemie pomiarowym. Zakres powierzchni możliwych do inspekcji obejmuje wszystkie powszechnie stosowane materiały przemysłowe i kompozyty, takie jak tworzywa sztuczne, PCD, CFRP, ceramika, chrom, krzem.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

+ 05

Opis produktu

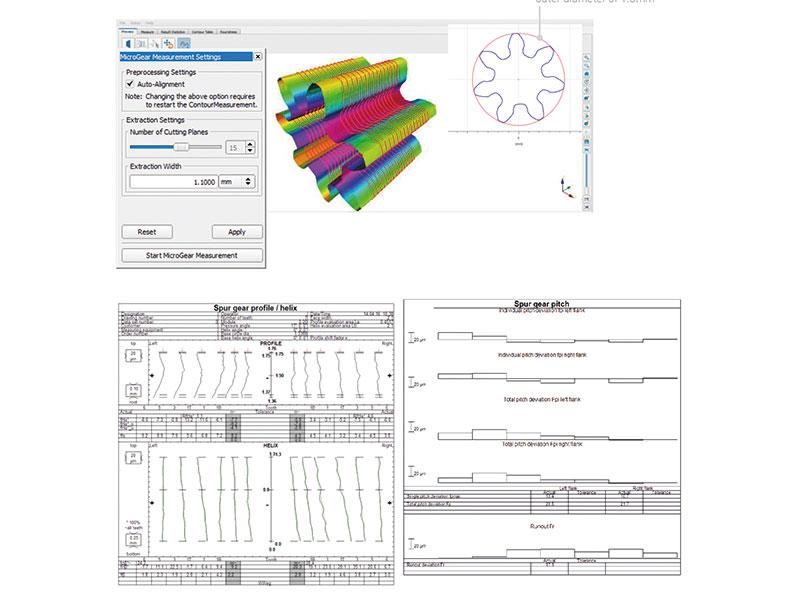

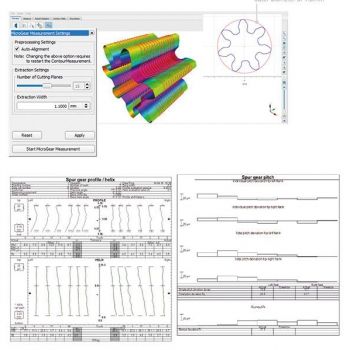

μCMM jest najdokładniejszym optycznym systemem pomiarowym w swojej klasie. Dzięki niej użytkownicy łączą korzyści z technologii pomiarów współrzędnościowych (wymiarów, odchyłek położenia i kształtu itp.) oraz optycznych pomiarów nierówności powierzchni (chropowatość i topografia) w jednym systemie pomiarowym. Zakres powierzchni możliwych do inspekcji obejmuje wszystkie powszechnie stosowane materiały przemysłowe i kompozyty, takie jak tworzywa sztuczne, PCD, CFRP, ceramika, chrom, krzem. Można wykonać pomiary na materiałach polerowanych, przeźroczystych i matowych. Prosty interfejs oprogramowania umożliwia szybkie analizy zebranych danych i ich wydruk w postaci gotowych raportów. Składowa stała maksymalnego błędu dopuszczalnego nie przekracza 0,8 mikrometra. Przestrzeń robocza to 310 x 310 x 310 mm. Przemieszczenia odbywają się z prędkością do 100 mm/s, na łożyskach powietrznych. System wyposażony jest w 9 czujników temperatury i 3 czujniki drgań. Może pracować w wersji 3 i 5 osiowej.

Cechy produktu:

  • wysokoprecyzyjny optyczny system pomiarowy: EUni:Tr:ODS,MPE = (0.8 + L/600) μm,  EUniZ:St:ODS,MPE = (0.15 + L/50) µm
  • łączy zalety systemu optycznego i współrzędnościowej maszyny pomiarowej
  • wykorzystywany do pomiarów powierzchni obejmuje wszystkie popularne materiały
  • i kompozyty przemysłowe, takie jak tworzywa sztuczne, PCD, CFRP, ceramika, chrom, krzem
  • urządzenie mierzy materiały od matowych do polerowanych, odbijających światło
  • technologia Focus-Variation umożliwia pomiar 3D wraz z zachowaniem informacji o kolorze

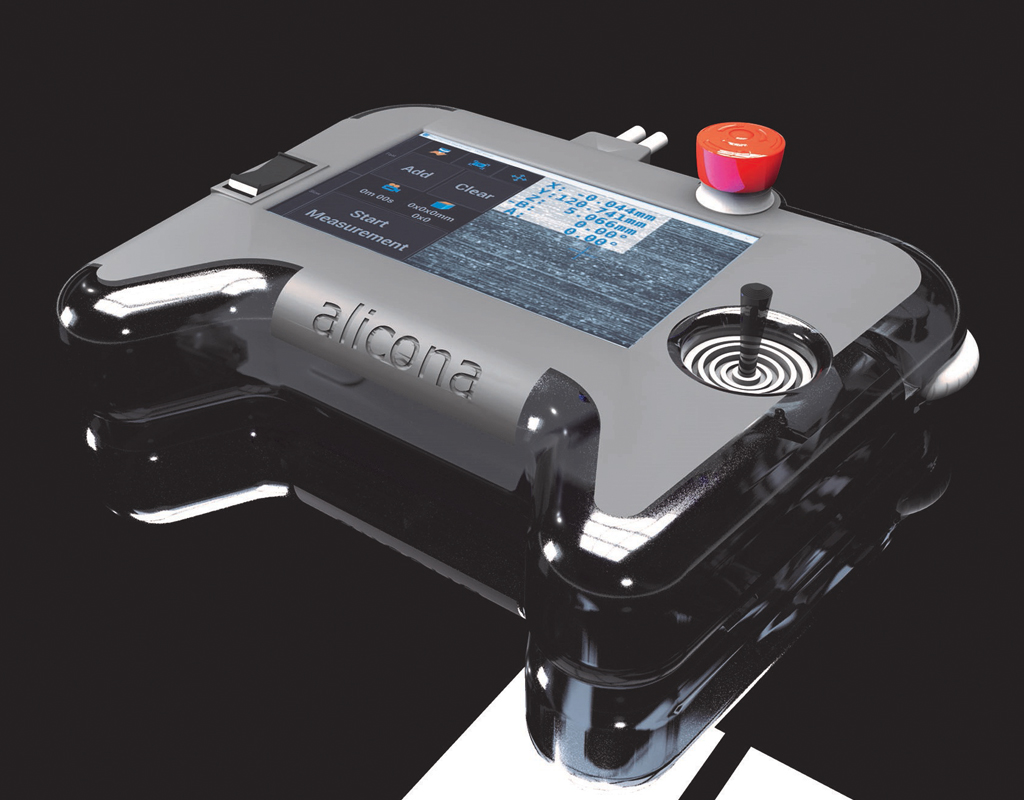

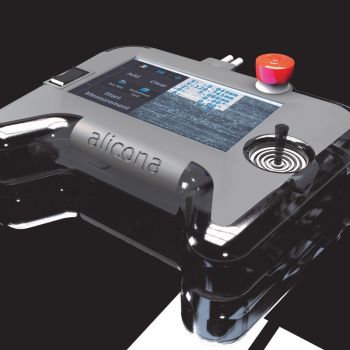

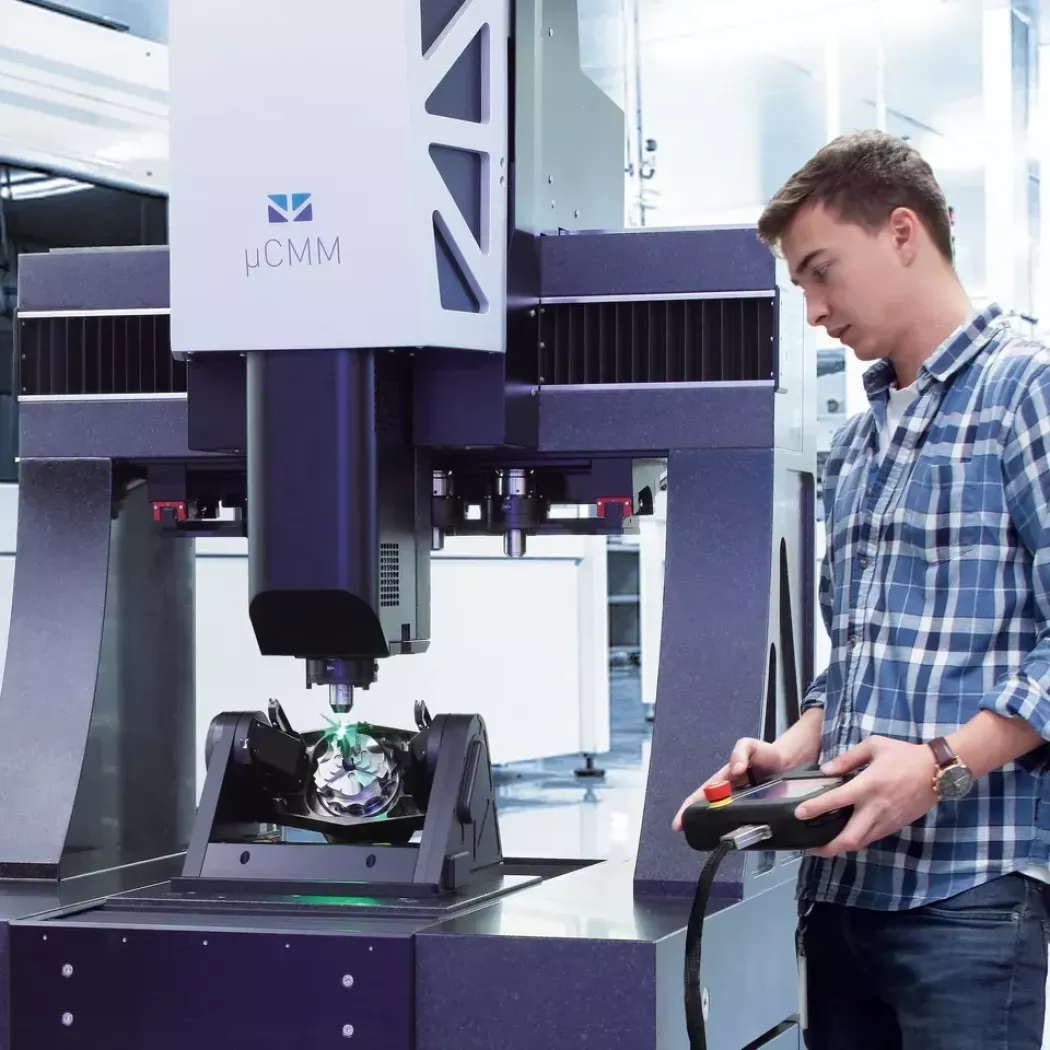

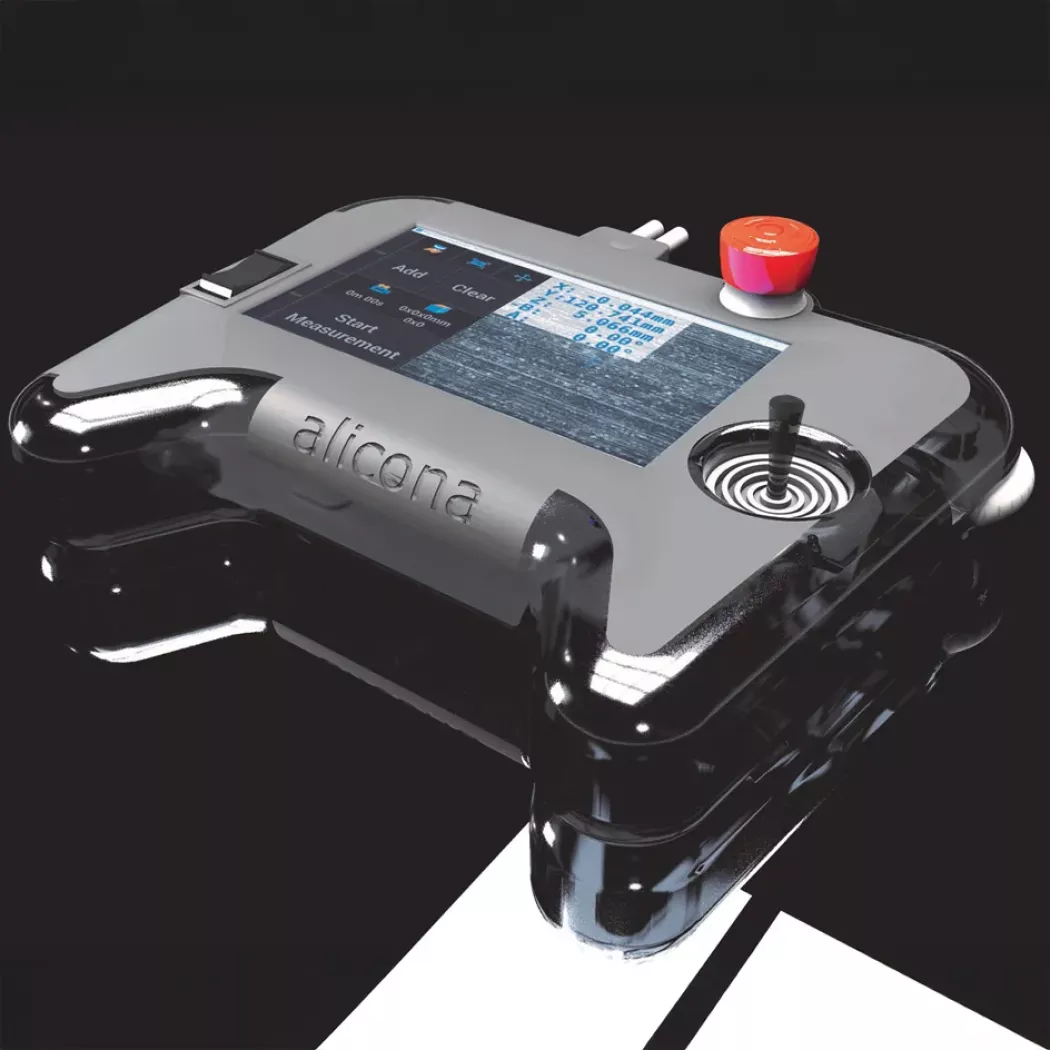

  • intuicyjne oprogramowanie i dedykowany, ergonomiczny kontroler dla szybkiej automatyzacji procesu pomiarowego
  • osie pneumatyczne z napędem liniowym umożliwiają bezobsługowe użytkowanie oraz bardzo dokładne i szybkie pomiary

Specyfikacja

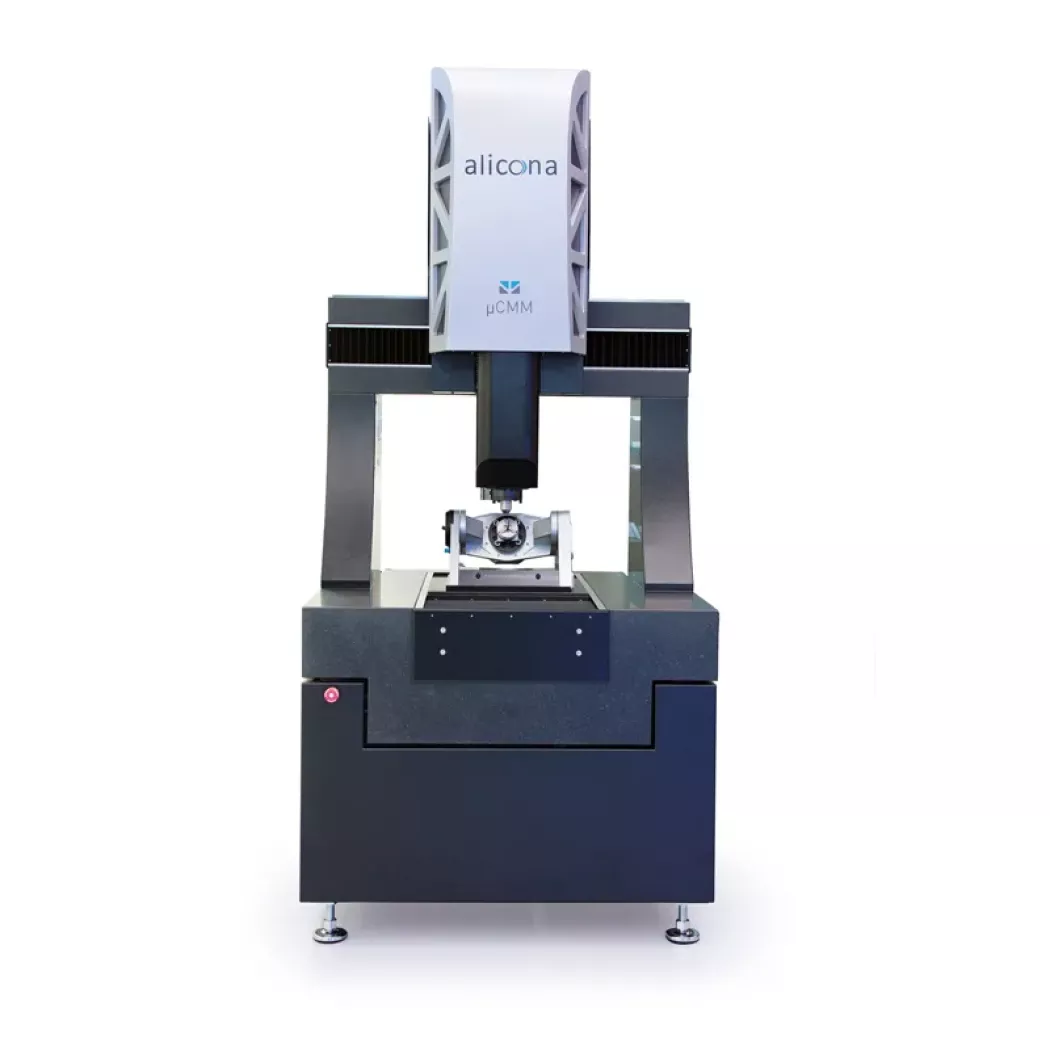

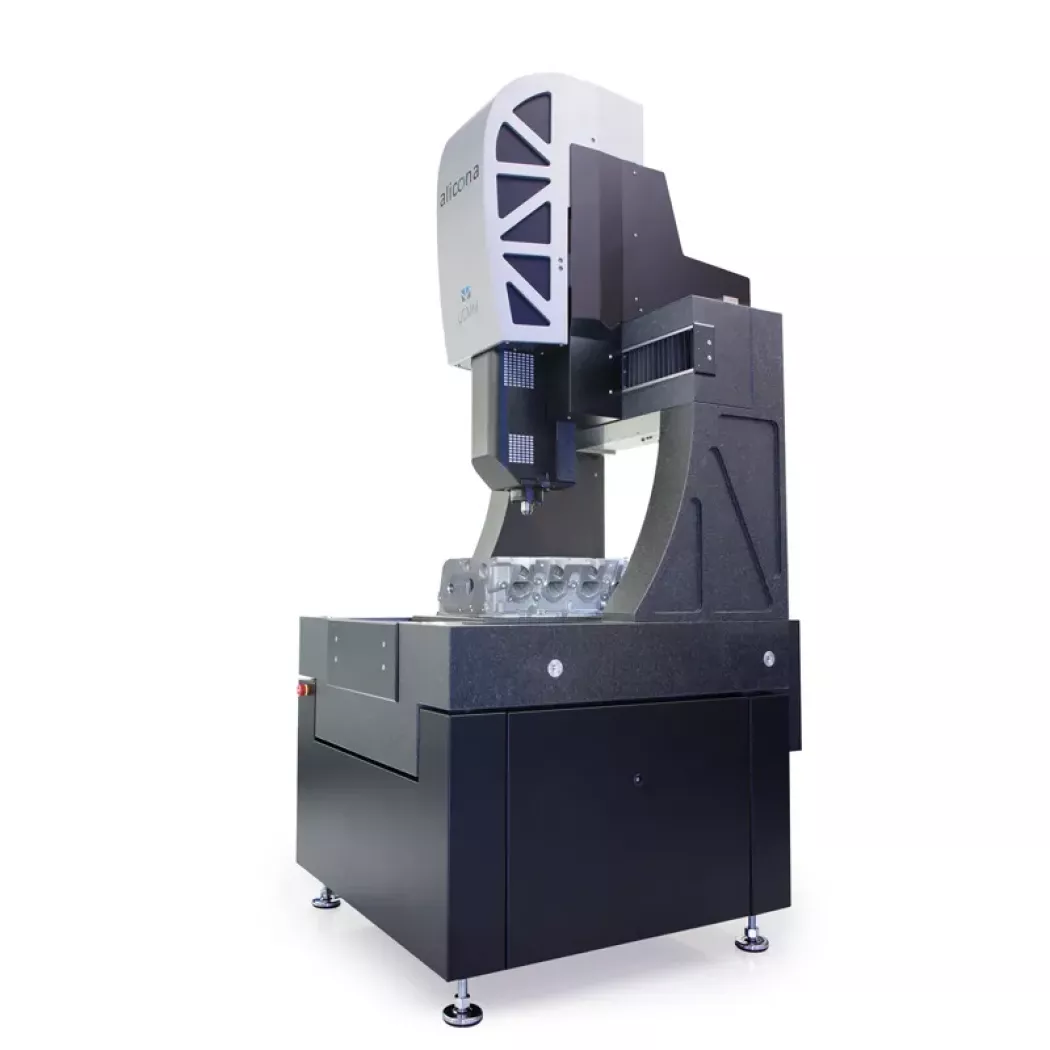

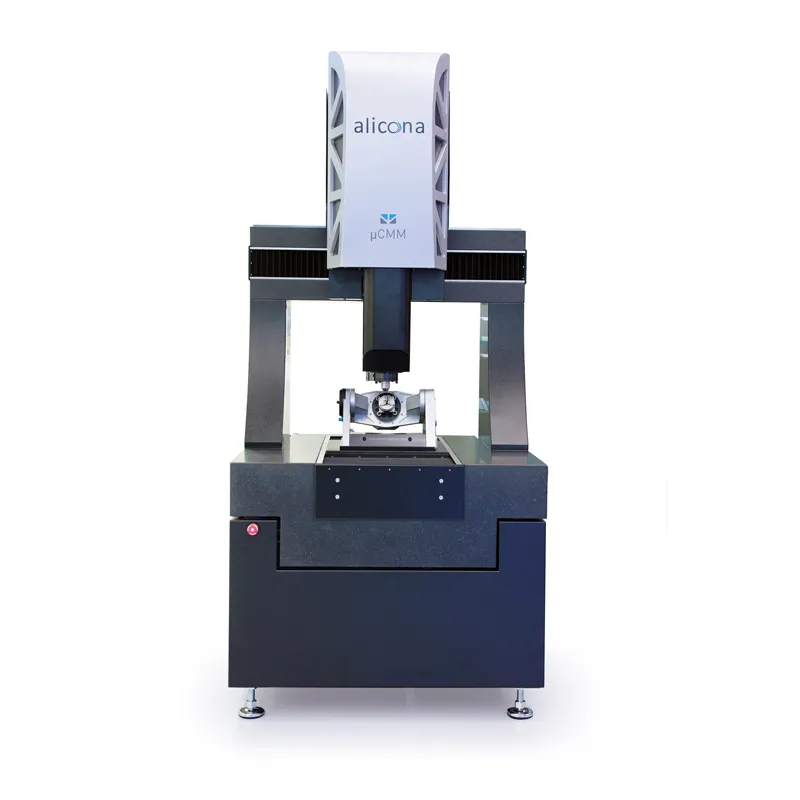

Specyfikacja techniczna optycznej mikrowspółrzędnościowej maszyny pomiarowej do pomiaru geometrii, chropowatości i topografii powierzchni µCMM
Cechy systemu:

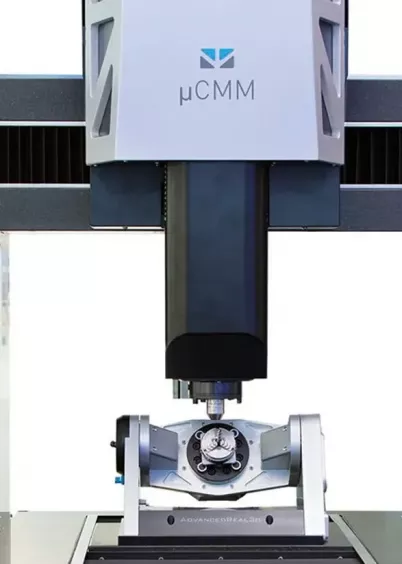

optyczny 3-osiowy  system pomiarowy, (opcjonalnie 5 osi)

Wyniki pomiaru:

chmura punktów (do 500 mln)

Oświetlenie:

Współosiowe LED, wysokiej mocy, kontrolowane elektronicznie

Obiektywy:

1500A, 800A, 400A, 150A, 80A

Zakres przesuwu (X/Y/Z):
310x310x310 mm
Monitoring systemu:

auto-diagnostyka obejmująca analizę wibracji otoczenia (trzy wbudowane czujniki) i weryfikację dryftu temperaturowego (dziewięć wbudowanych czujników)

Masa:

1250 kg

Wymiary:

960x1109x1958 mm

Opcje:

uchwyt do narzędzi obrotowych

Obiektywy do µCMM
Obiektywy:
1500A
800A
400A
150A
3000A
1500B
Apertura numeryczna:
0,15
0,3
0,4
0,6
0,075
0,14
Dystans pracy:
23,5 mm
17,5 mm
19 mm
11 mm
8,8 mm
64,4
Zakres pomiarowy:
2,63 mm
1,32 mm
0,66 mm
0,26 mm
5,26 mm
2,63 mm

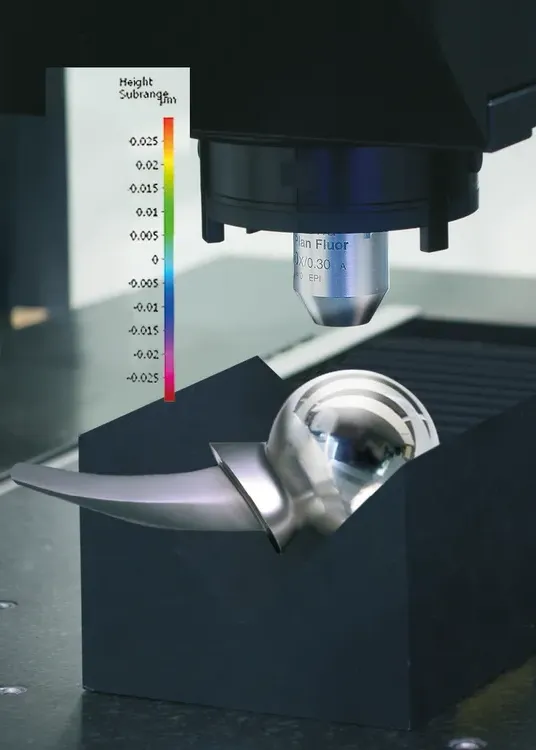

Minimalna chropowatość (Ra):
1,2 µm
0,1 µm
0,06 µm
0,03 µm
-
-
Minimalna chropowatość (Sa):
0,6 µm
0,05 µm
0,03 µm
0,02 µm
-
-
Minimalny mierzalny promień:
10 µm
5 µm
3 µm
2 µm
20 µm
10 µm
Maksymalne nachylenie ścianki:
87˚
87˚
87˚
87˚
87˚
87˚
