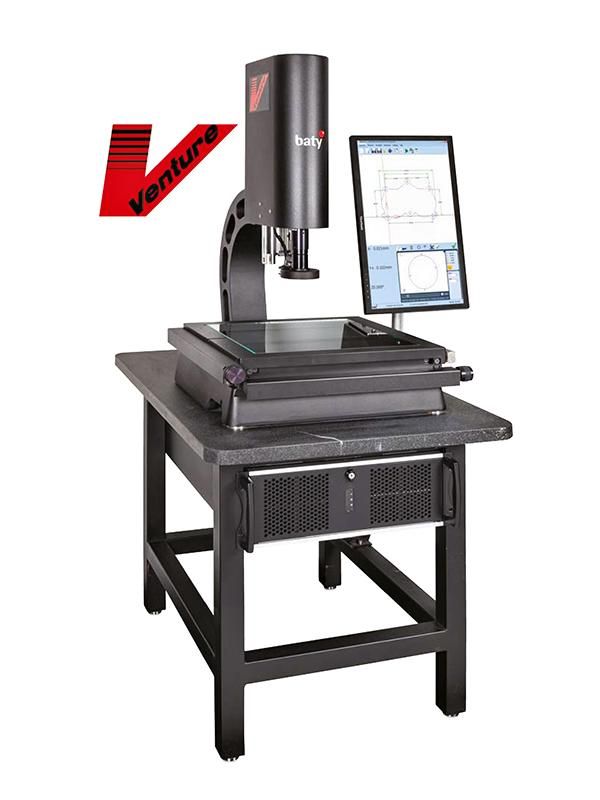

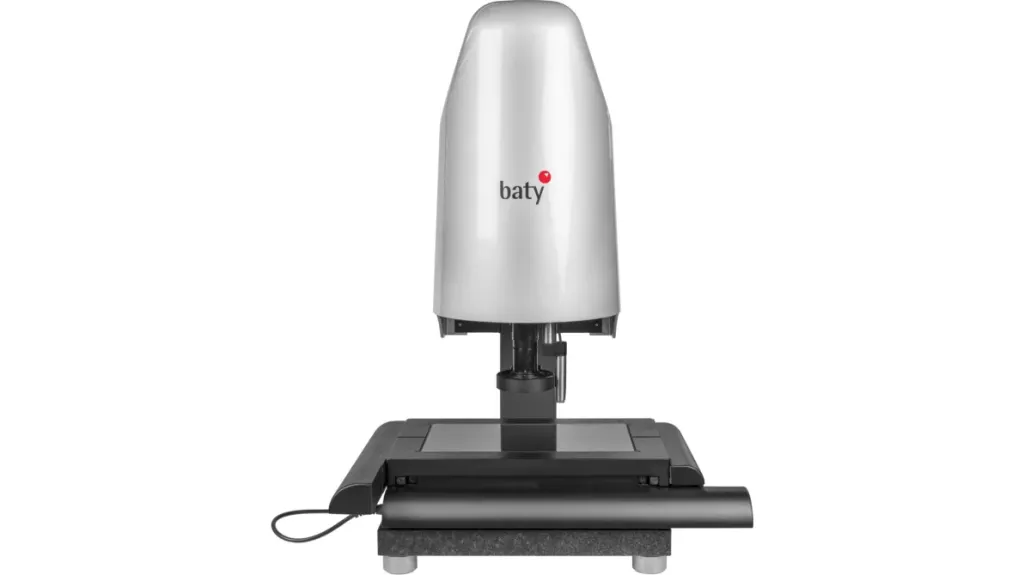

Optyczne współrzędnościowe maszyny pomiarowe Venture XT

Producent: BATY INTERNATIONAL

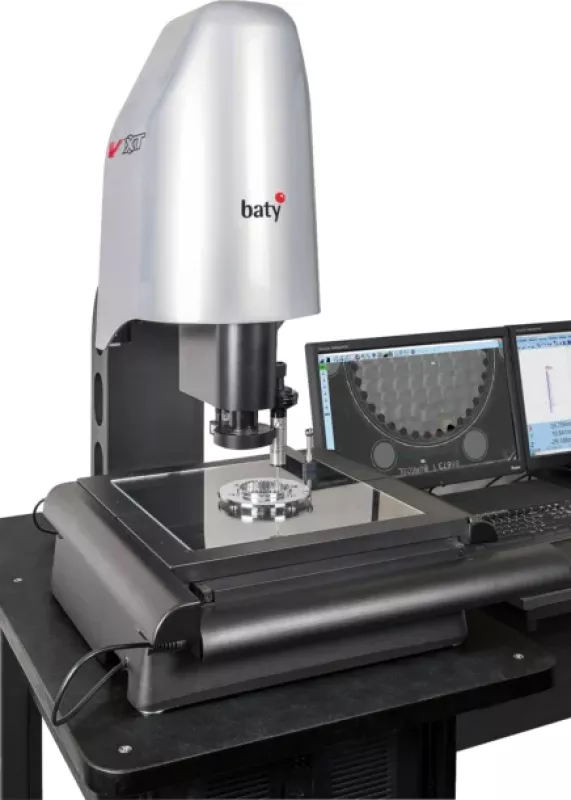

Nowoczesny system pomiarowy Venture XT produkowany przez brytyjską firmę Baty łączy w sobie zalety mikroskopu CNC i maszyny pomiarowej z głowicą stykową. Jego konstrukcja została opracowana z zastosowaniem optymalizacji metodą elementów skończonych. Specjalnie zaprojektowana kolumna w osi Z i mocowanie przeciwwagi zapewniają pionowy zakres pomiarowy na poziomie 200 mm. We wszystkich osiach Venture XT zastosowano bardzo szybkie i precyzyjne napędy nowej generacji.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

optyczna-wspolrzednosciowa-maszyna-pomiarowa-Venture-XT
+ 05

Opis produktu

piktogram
Prezentacja u klienta
piktogram
Usługa pomiarowa
piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie w języku polskim
piktogram
Usługa wzorcowania
piktogram
Prezentacja w ITA
piktogram
Prezentacja zdalna

Nowoczesny system pomiarowy Venture XT produkowany przez brytyjską firmę Baty łączy w sobie zalety mikroskopu CNC i maszyny pomiarowej z głowicą stykową. Jego konstrukcja została opracowana z zastosowaniem optymalizacji metodą elementów skończonych. Specjalnie zaprojektowana kolumna w osi Z i mocowanie przeciwwagi zapewniają pionowy zakres pomiarowy na poziomie 200 mm. We wszystkich osiach Venture XT zastosowano bardzo szybkie i precyzyjne napędy nowej generacji. Maszyna została wyposażona w obiektyw zmiennoogniskowy z funkcjami autokalibracji i korekcji błędów dla pola widzenia oraz nowoczesny system automatycznego ogniskowania (autofokus). Maksymalne powiększenie optyczne wynosi 12x. Intuicyjne oprogramowanie, zawierające m.in. funkcje „znajdź i mierz”, pomiary ze składaniem obrazów z różnych pól widzenia (stitching), skanowanie krzywych i porównanie z CAD, obsługiwane jest poprzez ekran dotykowy. Pomiary wykorzystują narzędzia pomiaru „z jednego kliknięcia”, a szybkie programowanie możliwe jest również w trybie uczącym (pomiar pierwszego elementu i zapamiętanie kolejnych kroków). Ponadto istnieje możliwość pracy w kilku warstwach, oddzielnie obejmujących np. wymiary, geometrie zmierzone oraz dxf.

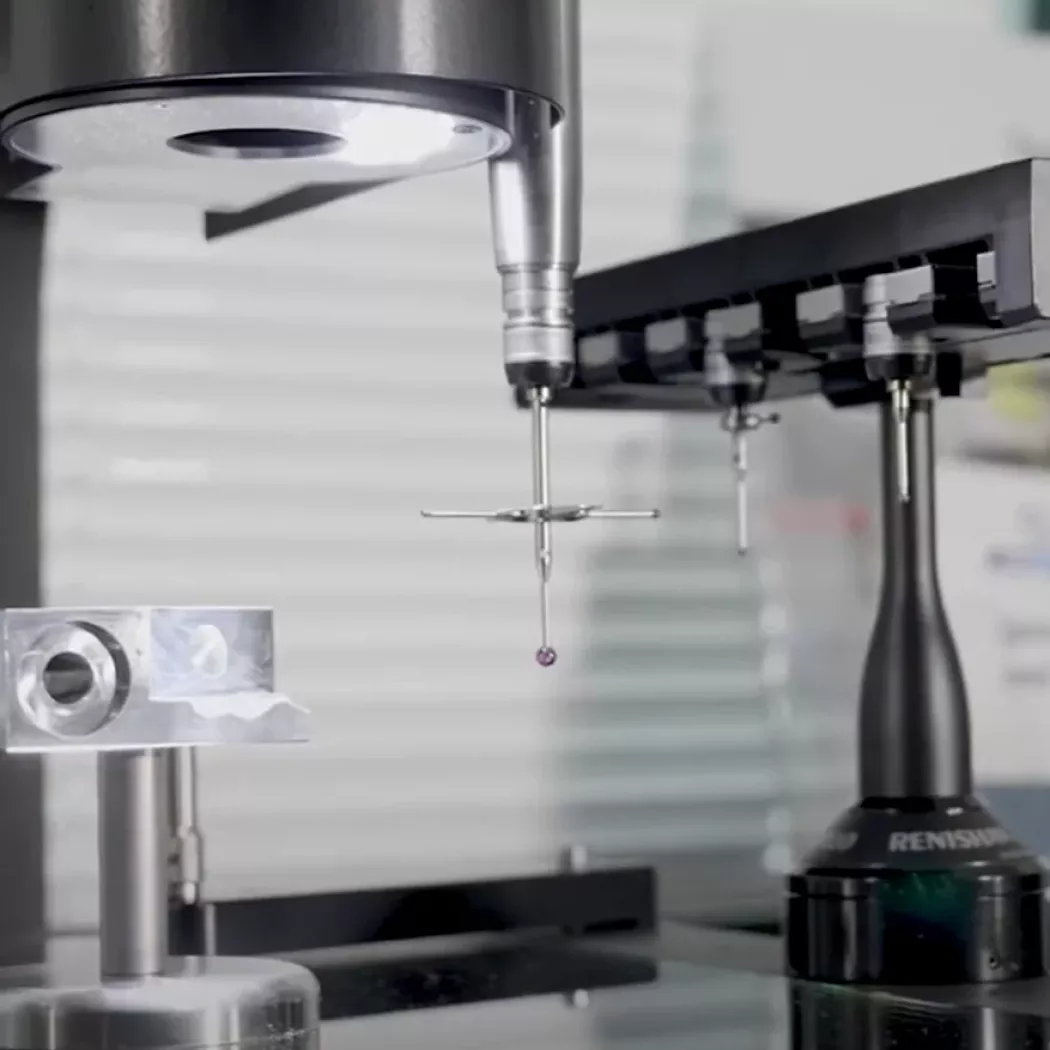

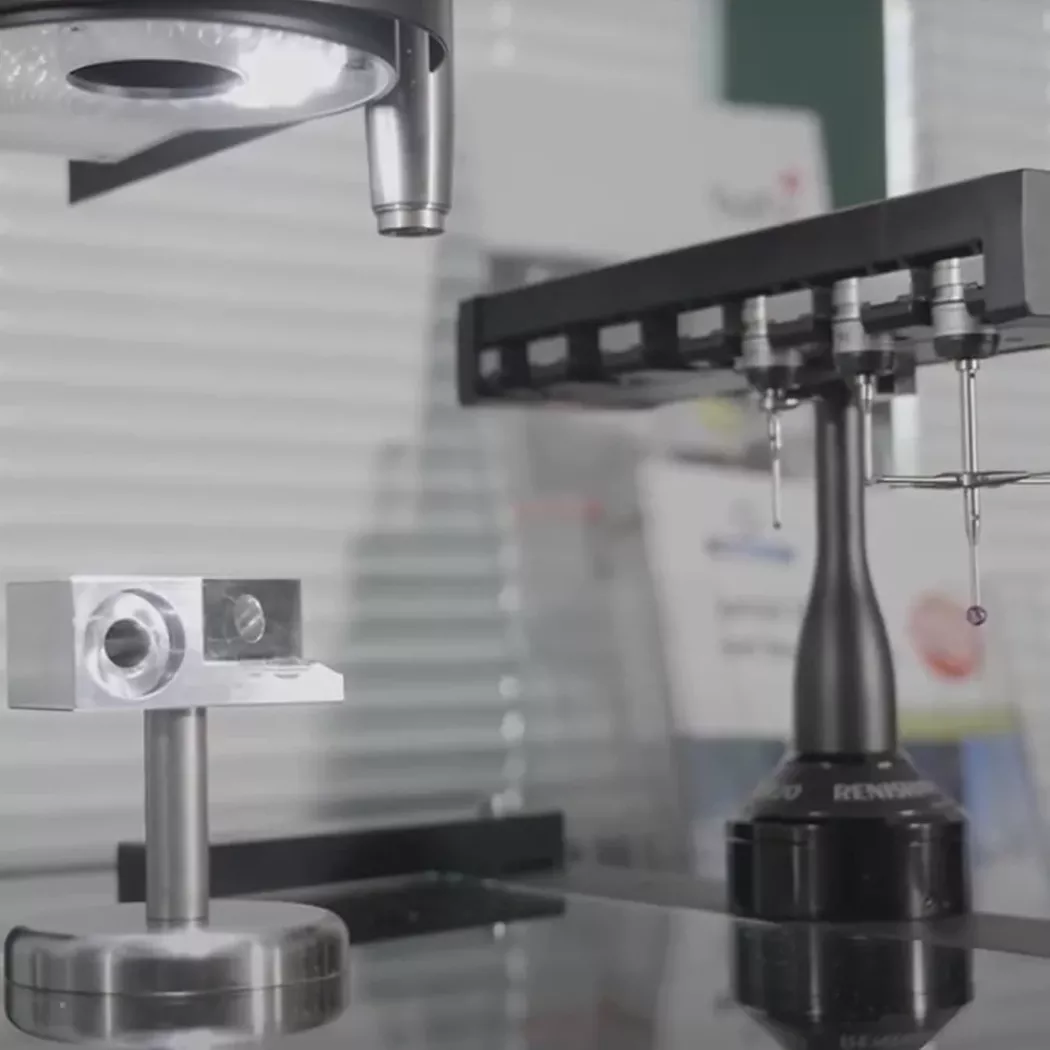

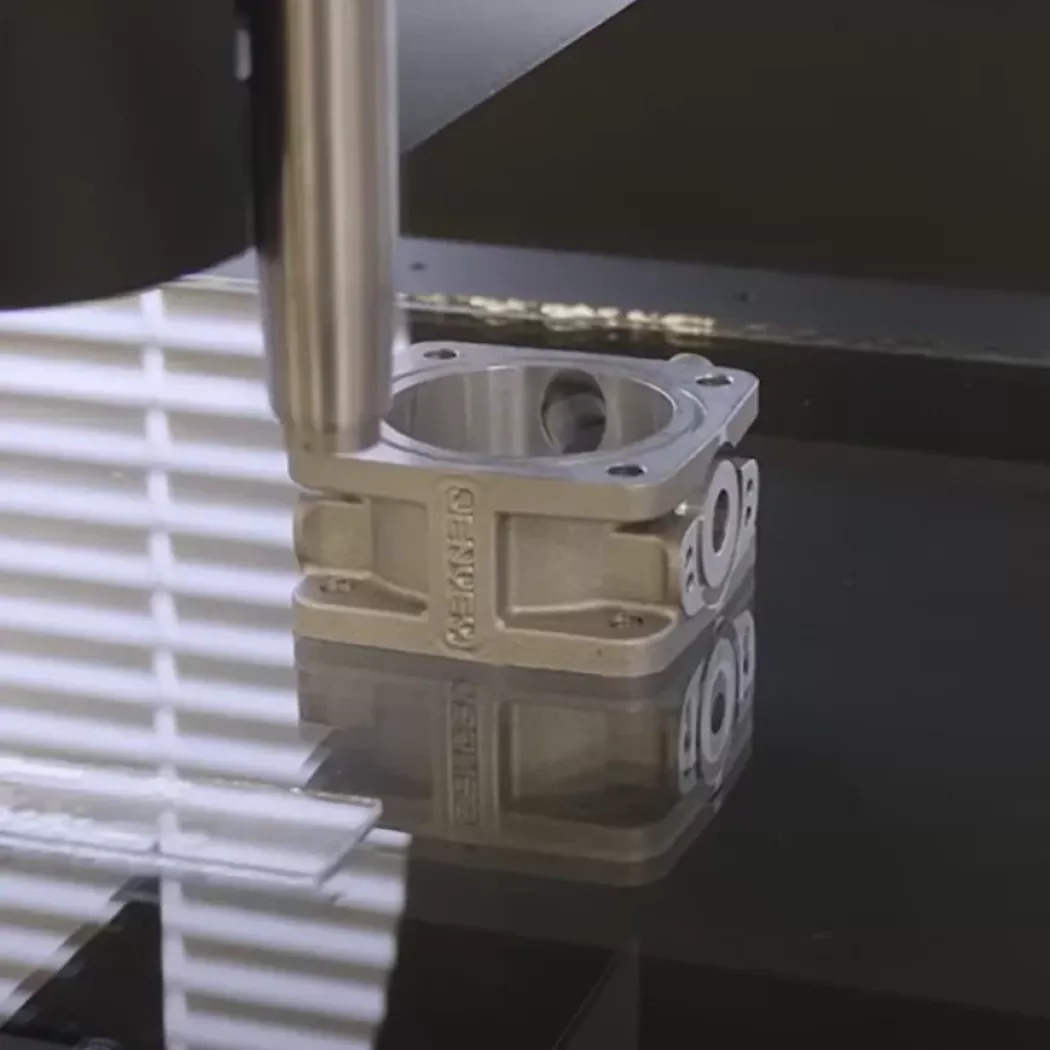

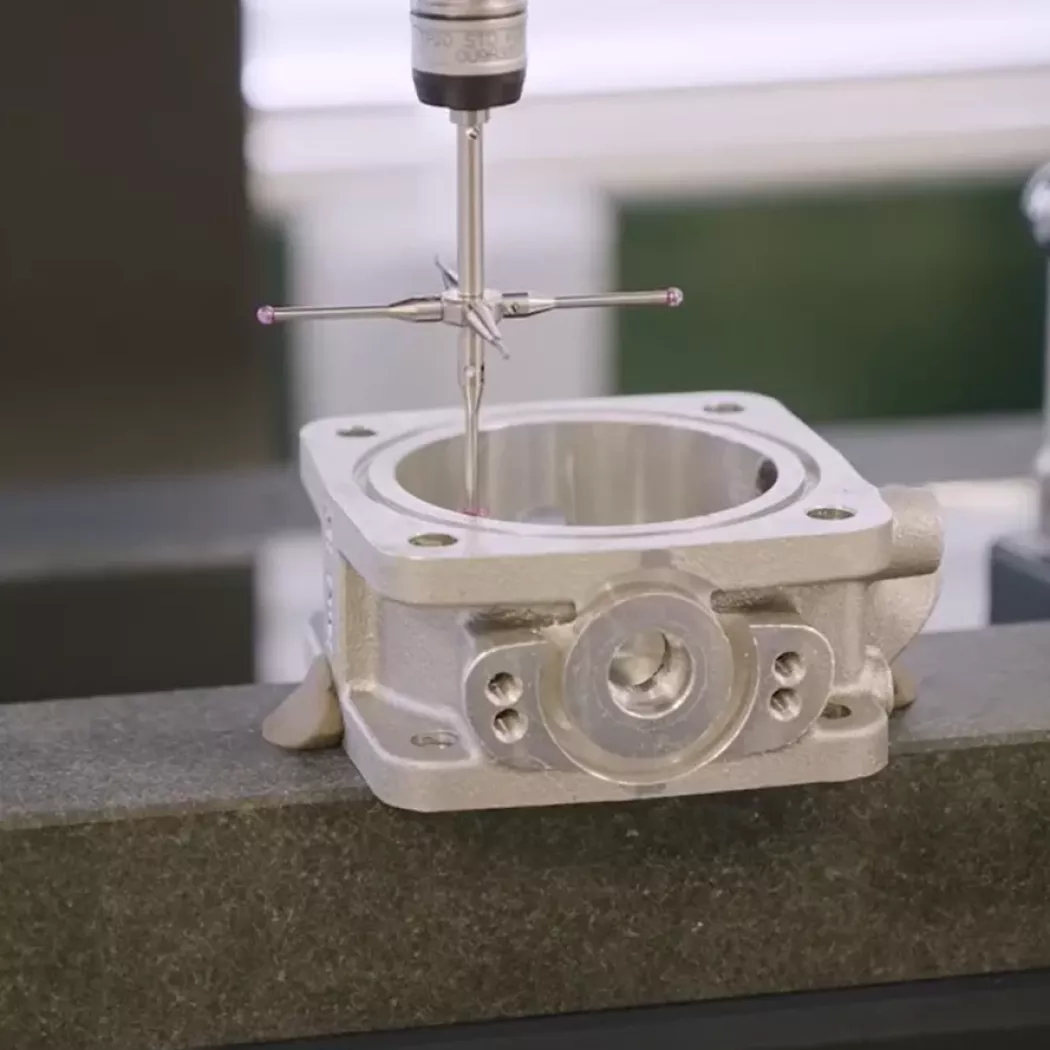

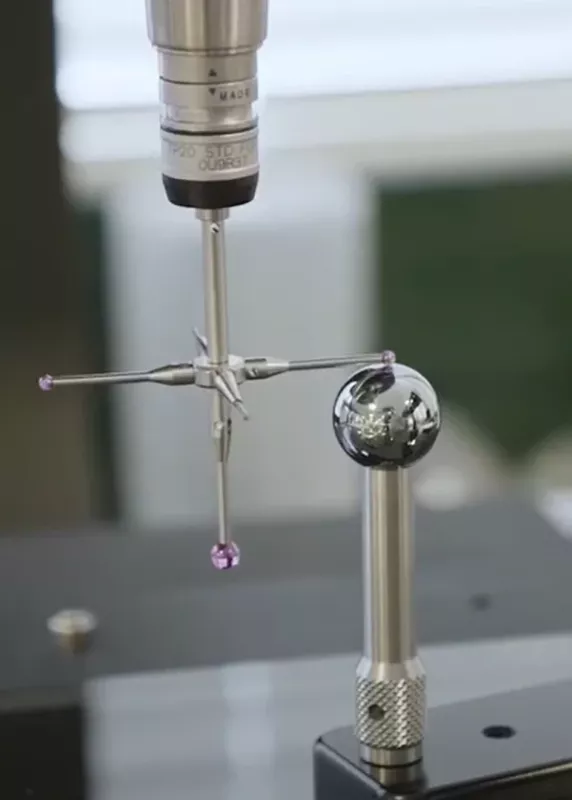

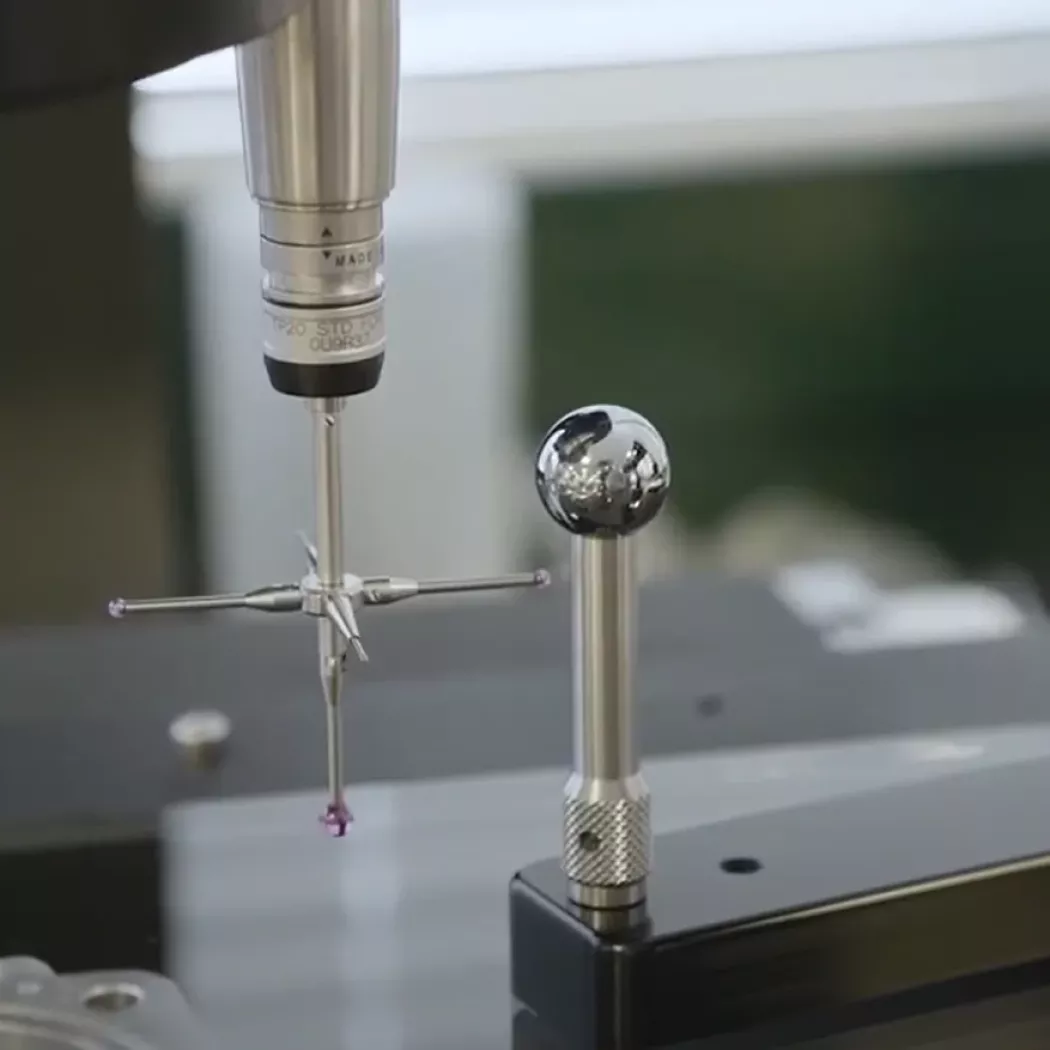

System można dodatkowo wyposażyć w stykową głowicę pomiarową, przełączającą lub skanujacą. W ten sposób Venture XT jest bardzo ekonomiczną opcją optyczno-stykowej współrzędnościowej maszyny pomiarowej zapewniającą łatwą obsługę przy jednocześnie bardzo rozbudowanych możliwościach pomiarowych.

Cechy produktu:

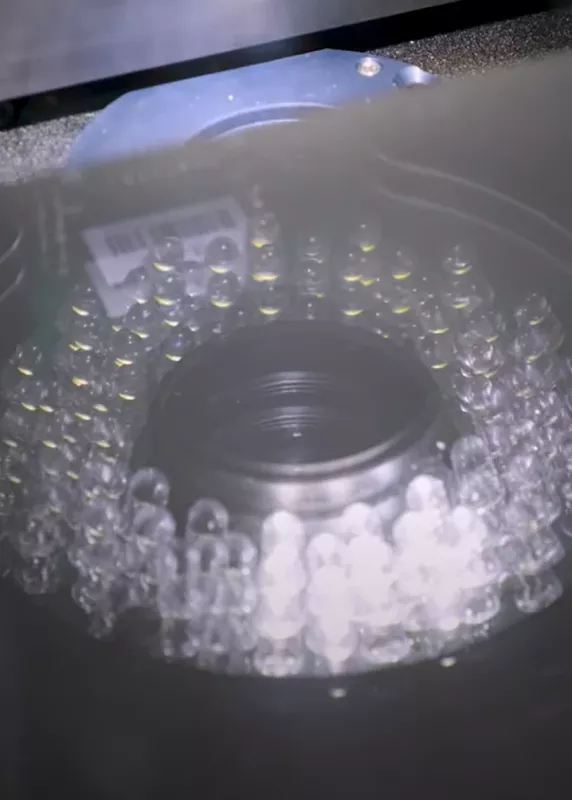

  • programowalne, segmentowe oświetlenie LED
  • powiększenie optyczne 6,5:1 (opcjonalnie CNC)
  • liniały szklane o wysokiej rozdzielczości
  • import/eksport CAD
  • skanowanie optyczne zarysu i porównanie za pomocą funkcji bestfit

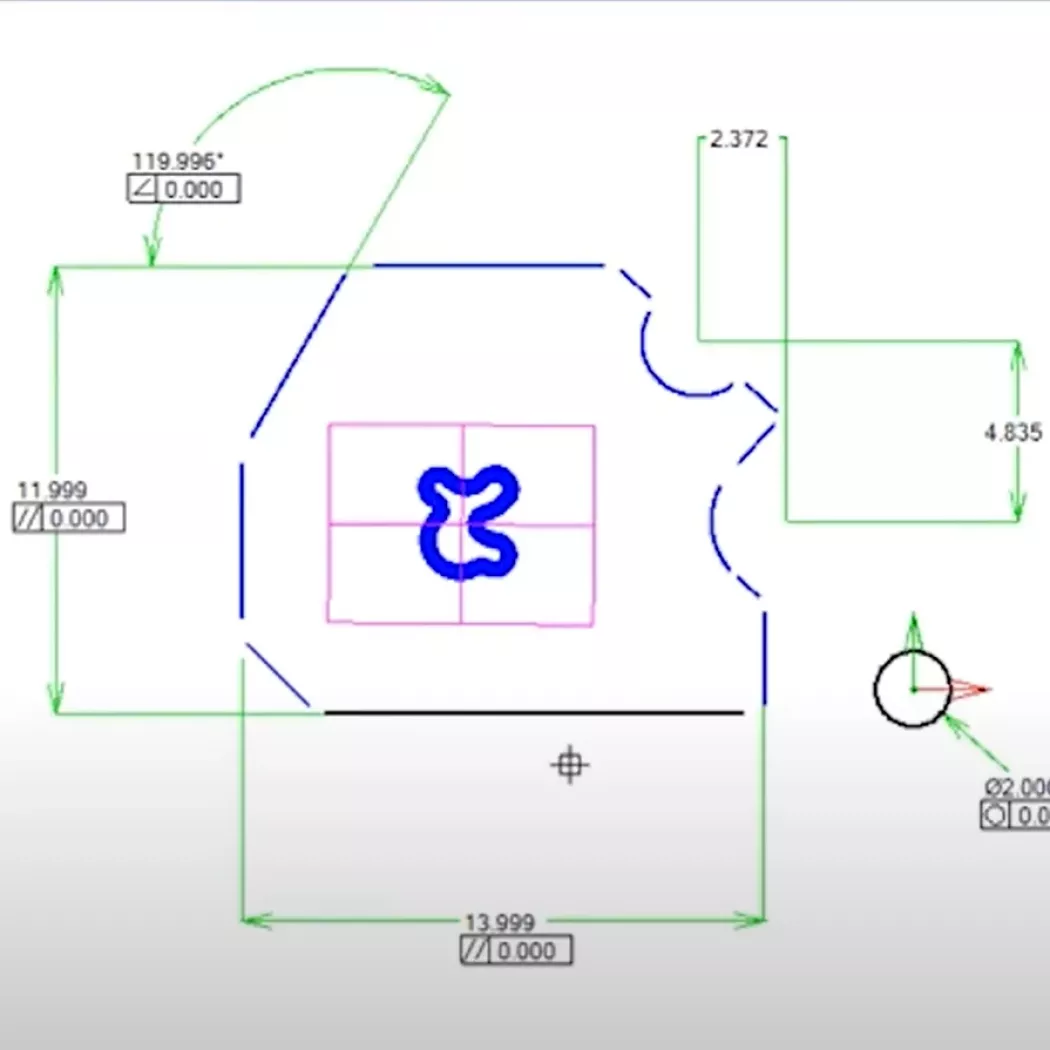

  • pełne wymiarowanie na widoku części

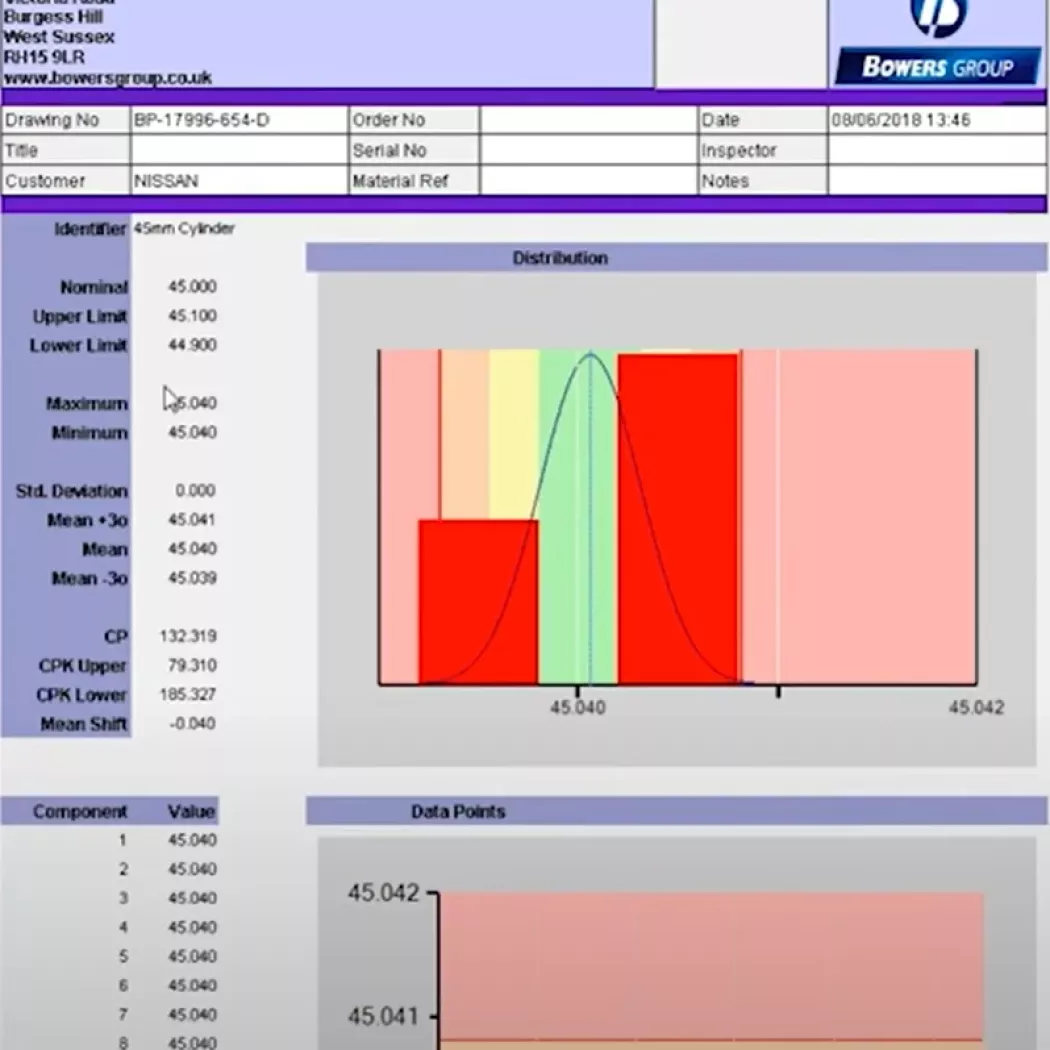

  • funkcje SPC
  • transfer danych do Excel
  • autofokus
  • zakres pomiarowy XY 300mm x 300mm oraz 200mm dla osi Z
  • opcjonalny moduł do pracy z modelami 3D


Elementy zestawu:

  • korpus maszyny z kamerą
  • stolik pomiarowy z liniałami
  • trzy rodzaje oświetlenie
  • sterownik z oprogramowaniem pomiarowym
  • dwa monitory 22”, klawiatura i myszka (joystick)

Specyfikacja

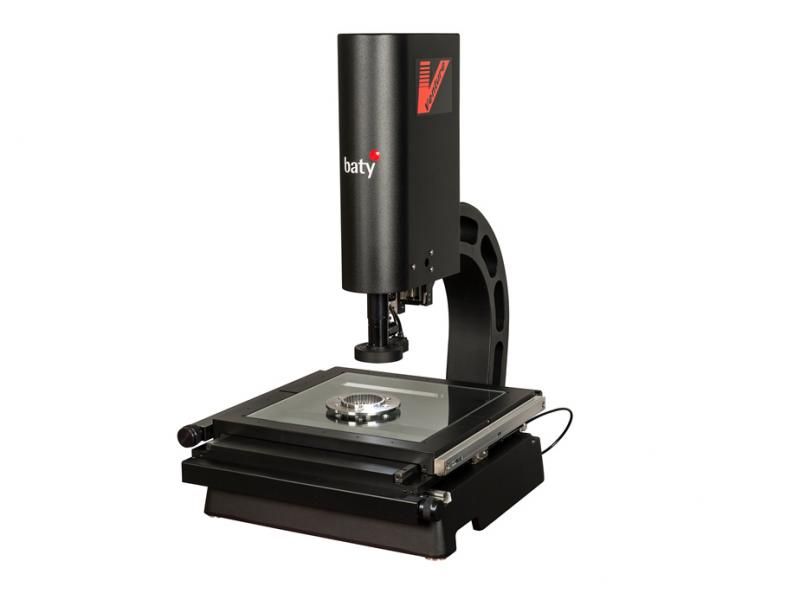

Specyfikacja techniczna współrzędnościowej optycznej maszyny pomiarowej Venture (wersja manualna)
Model:
VI-2510 Venture
VI-3030 Venture
Zakres pomiarowy (X,Y):
250x125x165 mm
300x300x200 mm
Stolik pomiarowy:

414x262 mm

464x462 mm

Maksymalne obciążenie stolika:

25 kg

25 kg

Typ kamery:

2048x1590 pikseli kolorowa kamera USB2 z matrycą 8x9 mm i dynamicznym odświeżaniem

2048x1590 pikseli kolorowa kamera USB2 z matrycą 8x9 mm i dynamicznym odświeżaniem

Sterowanie:
manualne
manualne
Łożyska:

łożyska walcowe w prowadnicach

łożyska walcowe w prowadnicach

Optyka:

6.5:1 indeksowany zoom

6.5:1 indeksowany zoom

Oświetlenie:

W pełni programowalne i kontrolowane oprogramowaniem segmentowe oświetlenie LED światła odbitego. wraz ze skolimowanym światłem przechodzącym, oraz oświetleniem przez soczewkę TTL jako standard

W pełni programowalne i kontrolowane oprogramowaniem segmentowe oświetlenie LED światła odbitego. wraz ze skolimowanym światłem przechodzącym, oraz oświetleniem przez soczewkę TTL jako standard

Rozdzielczość:
0,5 μm
0,5 μm
Maksymalny błąd dopuszczalny:

2+L /100 μm

2+L /100 μm

Powiększenie:

Indeksowany, optyczny zoom 27x - 175x na 17’’ monitorze powiększenie do ponad 1200x

Indeksowany, optyczny zoom 27x - 175x na 17’’ monitorze powiększenie do ponad 1200x

Głowica stykowa:

Renishaw TP20

Renishaw TP20

Specyfikacja techniczna współrzędnościowej optycznej maszyny pomiarowej Venture (wersja CNC)
Model:
VI-2510 Venture
VI-3030 Venture
VP-6460 Venture Plus
VP-6490 Venture Plus
VP-100150 Venture Plus
Zakres pomiarowy (X,Y):

250x125x165 mm

300x300x165 mm

640x600x250 mm

640x900x250 mm

1000x1500x400 mm

Stolik pomiarowy:

414x262 mm

464x462 mm

700x940 mm

700x1240 mm

1050x1850 mm

Typ kamery:

2048x1590 pikseli kolorowa kamera USB2 z matrycą 8x9 mm i dynamicznym odświeżaniem

2048x1590 pikseli kolorowa kamera USB2 z matrycą 8x9 mm i dynamicznym odświeżaniem

2048x1590 pikseli kolorowa kamera USB2 z matrycą 8x9 mm i dynamicznym odświeżaniem

2048x1590 pikseli kolorowa kamera USB2 z matrycą 8x9 mm i dynamicznym odświeżaniem

2048x1590 pikseli kolorowa kamera USB2 z matrycą 8x9 mm i dynamicznym odświeżaniem

Max obciązenie stolika (kg):

25 kg

25 kg

75 kg

75 kg

75 kg

Sterowanie:

CNC / joystick

CNC / joystick

CNC / joystick

CNC / joystick

CNC / joystick

Łożyska:

łożyska mechaniczne

łożyska mechaniczne

łożyska powietrzne

łożyska powietrzne

łożyska powietrzne

Optyka:

6.5:1 indeksowany zoom

6.5:1 indeksowany zoom

6.5:1 indeksowany zoom

6.5:1 indeksowany zoom

6.5:1 indeksowany zoom

Oświetlenie:

w pełni programowane i kontrolowane, segmentowe oświetlenie LED
dla światła odbitego

w pełni programowane i kontrolowane, segmentowe oświetlenie LED
dla światła odbitego

w pełni programowane i kontrolowane, segmentowe oświetlenie LED
dla światła odbitego

w pełni programowane i kontrolowane, segmentowe oświetlenie LED
dla światła odbitego

w pełni programowane i kontrolowane, segmentowe oświetlenie LED
dla światła odbitego

Rozdzielczość:

0,5 μm

0,5 μm

0,5 μm

0,5 μm

0,5 μm

Maksymalny błąd dopuszczalny:

2+L /100 μm

2+L /100 μm

2,5+L /150 μm

2,5+L /150 μm

2,5+L /150 μm

Głowica stykowa:

Renishaw TP20

Renishaw TP20

Renishaw TP20

Renishaw TP20

Renishaw TP20

Prędkość przesuwu osi X:

200 mm/s

200 mm/s

350 mm/s

350 mm/s

350 mm/s

Do pobrania
