Zaawansowane oprogramowanie do analizy obrazu z mikroskopów dhs-Solution

Firma dhs Dietermann & Heuser Solution GmbH posiada w swojej ofercie oprogramowanie do analizy obrazów mikroskopowych - dhs-Solution. Użytkownik ma do dyspozycji szereg różnych modułów umożliwiających analizę obrazu pod kątem geometrii oraz struktury metalograficznej. Instalowane jest na pojedynczych stanowiskach komputerowych lub sieciowo. Współpracuje z kamerami różnych dostawców wspierających standard Twin.

Opcjonalne moduły dodatkowe:

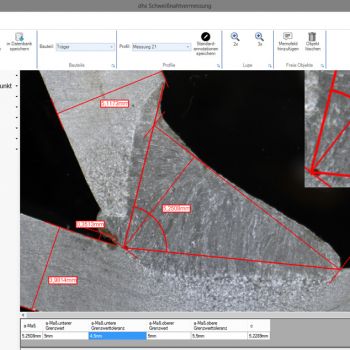

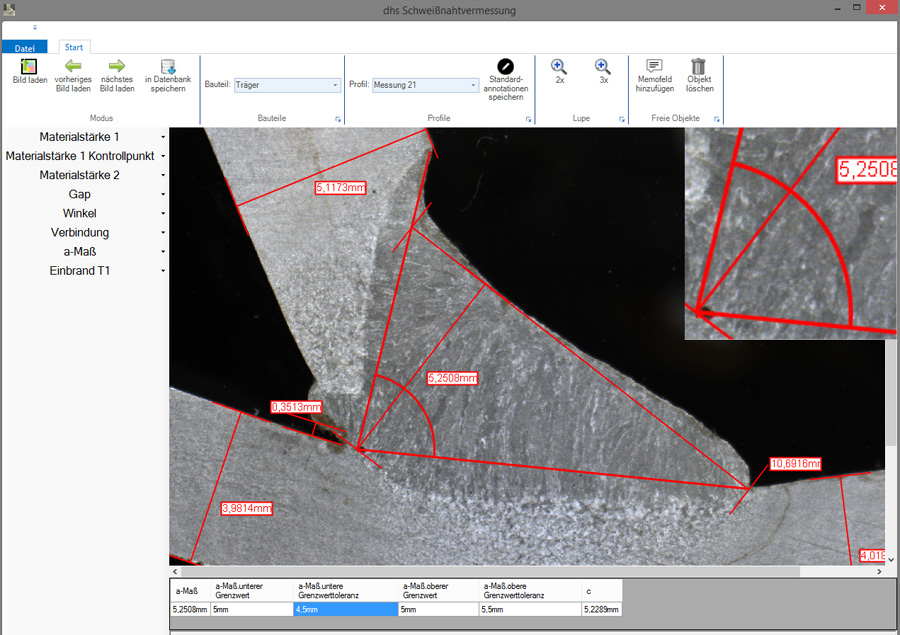

Measurement

Moduł do wykonywania pomiarów na zdjęciu. Umożliwia pomiary odległości, kąta, średnicy i promienia.
Wstawianie komentarzy na zdjęciu. Dodawania paska skali. Wyświetlanie siatki. jakości danych, niezbędnych
przy analizach w skali nano. Pakiet zawiera również stolik obrotowy
o podwyższonej rozdzielczości.

Panoramic Image

Moduł zapewniający łączenie zdjęć z pola widzenia obiektywu w jeden duży obraz.

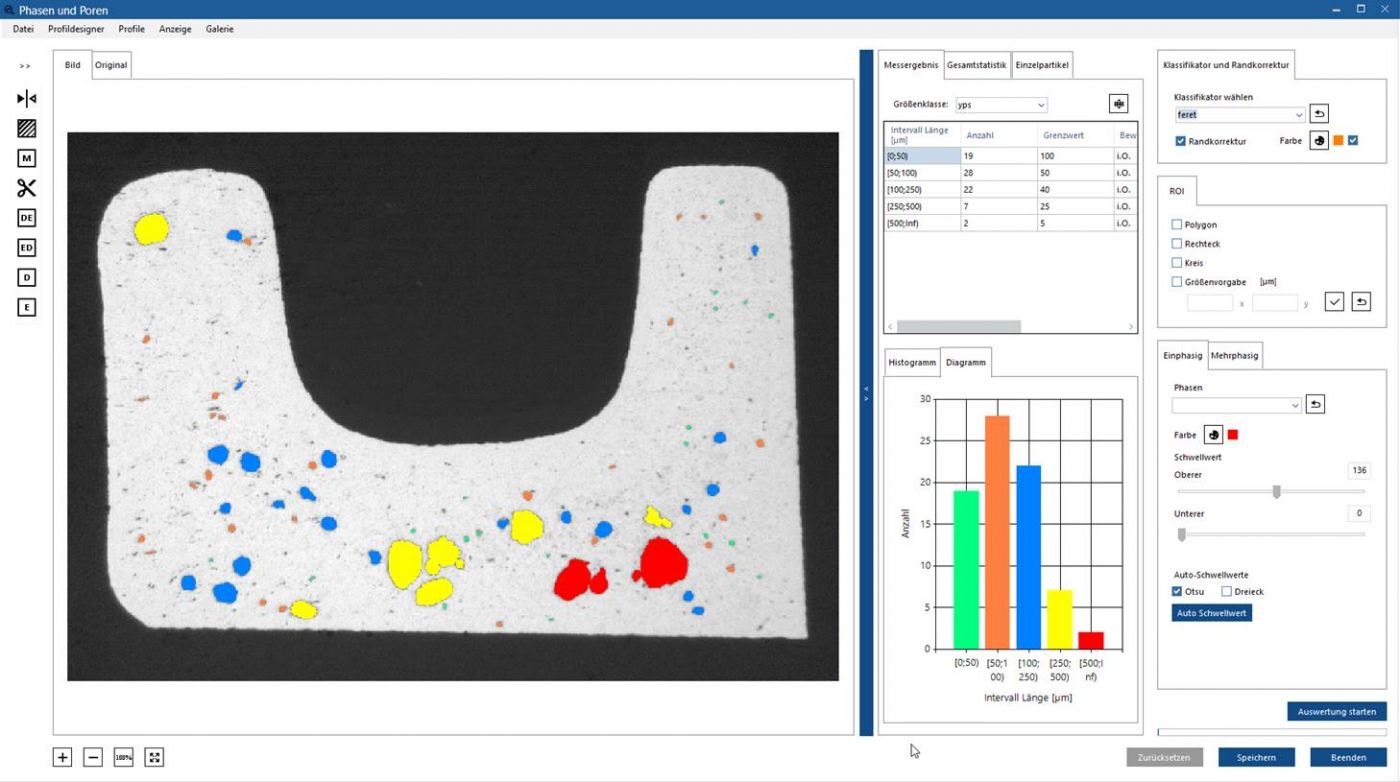

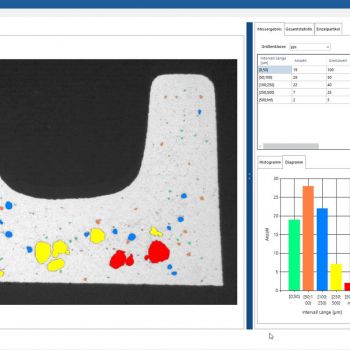

Phases and Pores

Moduł analizy dhs wykorzystuje detekcję w skali szarości do analizy wszystkich typów cząstek i ścian ziaren
na przechwyconym, zbinaryzowanym obrazie struktury. Oprogramowanie posiada specjalne narzędzia
do podnoszenia jakości obrazu oraz opcje wstępnej klasyfikacji i oznaczania cząstek (pory, fazy, składniki
strukturalne, granulki i inne materiały sypkie).

Grain Size

Moduł analizy dhs Grain Size wykorzystuje określanie skali szarości do wykrywania wielkości ziaren
i cząstek zawartych w strukturze za pomocą metody liniowego przecięcia i/lub procedury planimetrycznej.
Metody te są stosowane do jednofazowych struktur ferrytowych i dwufazowych ferrytowo/perlitowych oraz
do próbek po wytrawieniu. Aby uzyskać wiarygodne wyniki, można przeanalizować kilka mikrofotografii
lub podsekcji próbki. Wyniki są gromadzone i przedstawiane w dowolnie konfigurowalnej tabeli wyników.
Ocena jest przeprowadzana zgodnie z DIN EN ISO 643, JIS G 0551 (2013) i ASTM-A247.

Coating Thickness

Moduł analizy obrazu dhs solution do automatycznej oceny i wymiarowania warstw we wcześniej
uchwyconych obrazach przekroju próbki. Podczas pomiaru 2D możliwa jest automatyczna ocena
do 8 różnych warstw.

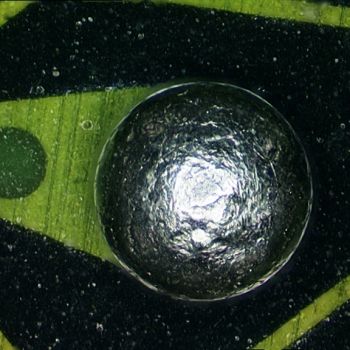

Depth of field

Moduł oprogramowania dhs - głębia ostrości kompensuje słabą optyczną głębię ostrości, łącząc wiele
pojedynczych obrazów o różnych poziomach ogniskowych.

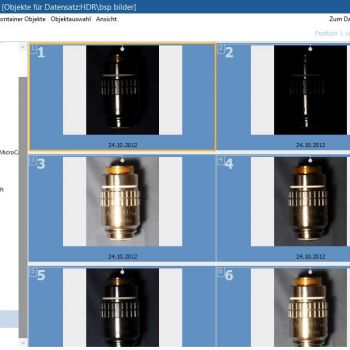

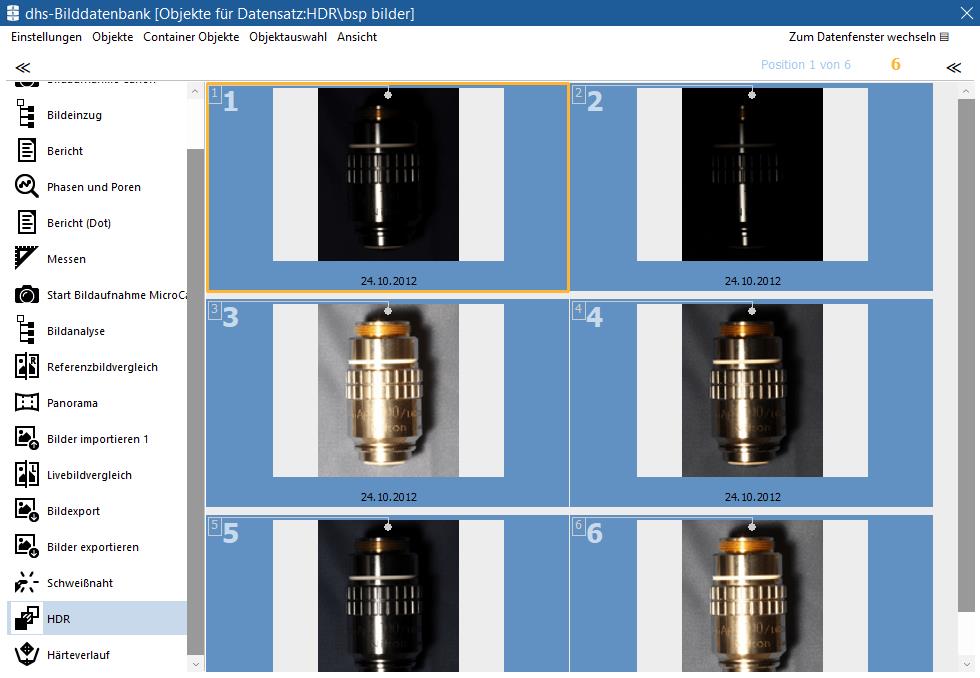

HDR

Moduł HDR (High Dynamic Range) stosuje się w przypadku próbek trudnych do oświetlenia
(np. metale z odbiciami i jasnym światłem) w celu określenia optymalnego oświetlonego obrazu. Podczas
przechwytywania obrazu tworzonych jest kilka obrazów o różnym rozkładzie jasności i kontrastu.

Cast Iron Analysis

Istotnym czynnikiem wpływającym na właściwości materiałowe żeliwa jest określenie zawartych
w nim cząstek grafitu. Analiza żeliwa za pomocą oprogramowania dhs solution wykorzystuje wartości
progowe do wykrywania cząstek grafitu zawartych na mikrofotografii zgodnie z rozmiarem, kształtem
i rozmieszczeniem. Oceny są podzielone na oceny żeliwa sferoidalnego, żeliwa szarego i oceny ferrytu/
perlitu przeprowadzane zgodnie z DIN EN ISO 945 i ASTM-A247.

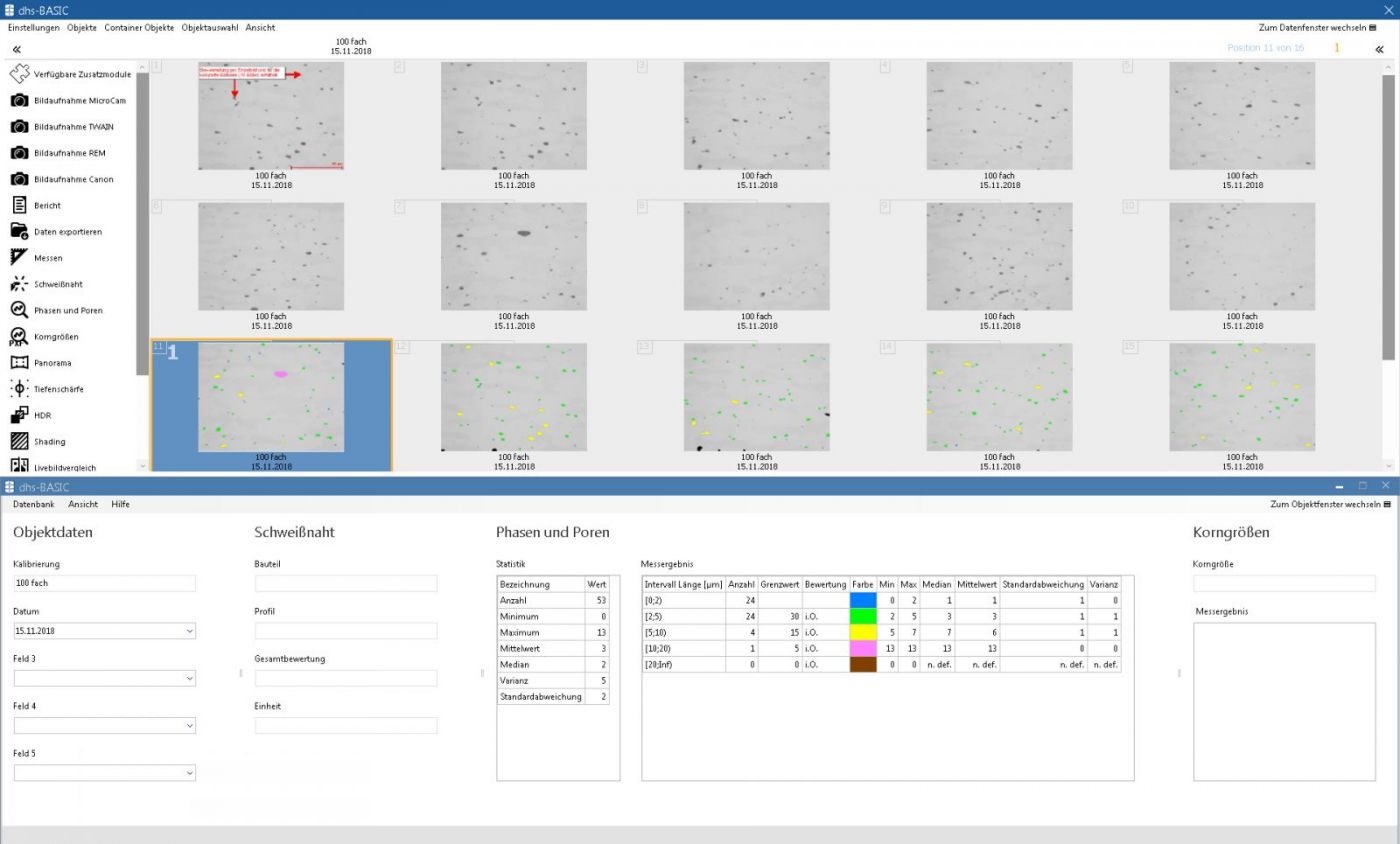

Opis oprogramowania do analizy obrazu z mikroskopów dhs-Basic ( moduł przechwytywania obrazu).
