Specjalistyczne jednogniazdowe stanowiska do badania mebli

Specjalistyczne jednogniazdowe stanowiska do badania mebli.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

do usunięcia
+ 01

Opis produktu

piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szkolenie produktowe
piktogram
Szybkie ofertowanie
piktogram
Oprogramowanie w języku polskim
piktogram
Usługa wzorcowania
piktogram
Prezentacja zdalna

Specjalistyczne jednogniazdowe stanowiska do badania mebli

Cechy produktu:

  • zaawansowane stanowiska o konfiguracji dostosowanej do badania jednego typu produktu jedną, znormalizowaną metodą
  • duży zakres regulacji do mocowania mebli o różnych wymiarach
  • programowanie dedykowanym sterownikiem PLC lub w oprogramowaniu LabControl



Stanowisko do alternatywnego testu zginania

  • badanie siedzisk zgodnie z normami EN 1335, EN 581-2-3, EN 1728, DIN 68878, BIFMA X5.1, NEN 1812
  • główna rama z poprzecznicą o wysokości regulowanej silnikiem elektrycznym
  • 2 siłowniki pneumatyczne z kontrolą obciążenia lub obciążenia i pozycji
  • 2 ogniwa siły 5 kN
  • obciążenia do 1500/ 2500/ 4500 N (w zależności od kierunku testu)
  • rozwinięte oprogramowanie sterujące badaniem, które analizuje i wizualizuje jego rezultaty
  • terminal centralny do kontroli dwóch kierunków obciążenia
  • przenośna podstawa dla kontrolera, PC, klawiatury i monitora
  • duży zestaw uchwytów i obciążników na wyposażeniu



Stanowisko do alterantywnego testu zginania podlokietników

  • testy podłokietników zgodnie z normami EN 1335, EN 1728, EN 581-2, DIN 4551, BIFMA X5.1 oraz BSI/BS 5459
  • belka poprzeczna z elektrycznym sterowaniem wysokości
  • 2 siłowniki pneumatyczne z kontrolą obciążenia lub obciążenia i pozycji
  •  obciążenie do 1500/ 2500 N (w zależności od siłownika)
  • rozwinięte oprogramowanie sterujące badaniem, które analizuje i wizualizuje jego rezultaty
  • złącze zasilania dla 2 osi testowych
  • rama, pc, klawiatura i ekran, ruchome
  • w tym zestaw elementów mocujących do próbek i klocki obciążenia dla podłokietnika

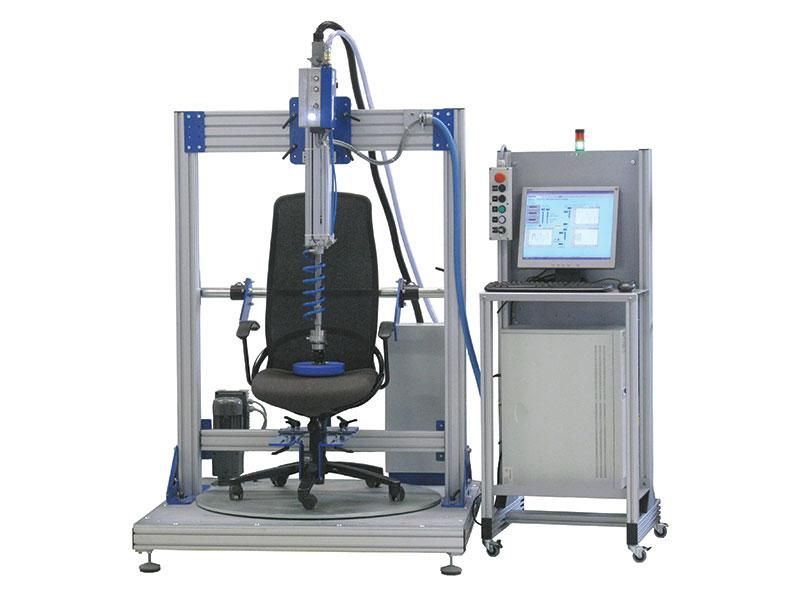

Stanowisko do badania mebli obrotowych

  • testy kółek, nóg, elementów konstrukcji, w tym sprężyn gazowych mebli zgodnie z DIN 4551, ENI 335, ENE 1812 oraz BIFMA 5.1
  • 1 sterowany obciążeniem siłownik pneumatyczny 5kN i jedna obrotowa, elektrycznie napędzana oś
  • obciążenie do 1500N
  • rozwinięte oprogramowanie sterujące badaniem, które analizuje i wizualizuje jego rezultaty
  • złącze zasilania dla 2 osi testowych
  • ruchomy terminal sterowniczy PC, klawiatura i ekran
  • uchwyty typu Easy-Lock dla podstaw



Stanowisko do prób uderzania (drop test) na siedziskach oraz stołach

  • badania siedzisk podłokietników oraz stołów zgodnie z DIN 4551, ISO 7173, NEN 1812, BIFMA X5.1 oraz BSI/BS 5459
  • konstrukcja ramowa z modułem do drop testów i z poprzecznicą o wysokości regulowanej silnikiem elektrycznym
  • stanowisko z kontrolą pozycji i wysokością początkową obciążnika między 1 a 500 mm
  • rozwinięte oprogramowanie sterujące badaniem, które analizuje i wizualizuje jego rezultaty
  • terminal centralny do kontroli 2 siłowników
  • przenośna podstawa dla kontrolera, PC, klawiatury i monitora
  • standardowe obciążniki o masie 9,1 - 136 kg oraz stempel naciskowy
  • zestaw uchwytów
  • opcjonalnie: czujnik przyspieszenia dla określania ugięcia na podstawie EN 581-2



Stanowisko do alternatywnego zginania siedzisk i oparć

  • obciążanie siedziska/oparcia (EN1335: 2000)
  • jednoczesne obciążanie siedziska i oparcia (EN1335: 2009)
  • obciążanie tylko oparcia siedzenia (BIFMA X5.1)
  • meble biurowe, badanie wg. British Standard (BS 5459)
  • testy przechylania (Side-by-Side) test wg.  EN1335 i BIFMA
  • testy przechylania / próby uderzeniowej wg DIN 68878



Dane techniczne

  • sterownik PLC, liczba cykli i czasu cyklu można ustawić dowolnie, parametryzacja za pomocą wyświetlacza dotykowego
  • 1 oś testowa dla oparcia, badania do 1500N
  • 1 oś testowa dla siedziska, badania do 1600N



Stanowisko do statycznego testu zginania

  • testy statyczne zgodnie z BIFMA X5.1
  • sterownik PLC; możliwość ustalenia liczby cykli i czasu cyklu
  • rama podstawowa o wymiarach 1000x1600x2300 mm (SxDxW)
  • siłownik pneumatyczny 63x500 mm, obciążenie 1500 N
  • w zestawie wybór uchwytów i obciążników



Stanowisko do alternatywnego testu przechylania

  • test przechylania bocznego (Side-To-Side) zgodnie z EN 1335, EN 581-2 i BIFMA X5.1
  • sterownik PLC; możliwość ustalenia liczby cykli i czasu cyklu
  • rama podstawowa o wymiarach 1000x1600x1200 mm (SxDxW)
  • 2 siłowniki pneumatyczny 80x320 mm, obciążenie 2500 N
  • rozmaite elementy mocujące
  • stempel do lokalnego obciążania 100x100 mm



Uniwersalny moduł liniowy

  • testy na szufladach, drzwiach szafowych, kółkach, drzwiach przesuwnych zgodnie z normami EN 1727, EN1335, EN 14074, EN 68885 and BIFMA X5.1
  • badania progowe zgodnie z ES 1038
  • regulacja wysokości serwo-elektrycznego modułu liniowego z elektrycznym systemem podnoszenia
  • obciążenie testowe do 1000 N (opcjonalnie)
  • skok do 1500mm (opcjonalnie)
  • prędkość badania do 1.6m/s (opcjonalnie)
  • dowolnie ustawiania liczba i czas cykli
  • obszerne i bogate oprogramowanie
  • wysoko precyzyjna jednostka sterująca EDC



Terminal centralny do kontroli przebiegu testu z oprogramowaniem

  • może podłączyć odgórnie ustaloną liczbę modułów
  • równoległa kontrola 5 odrębnych siłowników pneumatycznych pracujących z różnymi parametrami testu
  • zaawansowane oprogramowanie do kontroli przebiegu i analizy danych testu
  • możliwość zadania własnej procedury pomiarowej
  • wizualizacja wyników pomiaru z ich automatycznym zapisem



Portal do prób uderzania - drop test

  • do prób na siedziskach i podłokietnikach, stołach, szafkach, łóżkach zgodnie z normami BIFMA X5.1, ISO 7173, EN 1335, BS 5459
  • ruchoma poprzecznica portalu do wysokości 2000 mm
  • kontrola pozycji początkowej obciążnika w zakresie 1-770 mm
  • automatyczny start testu po zadaniu parametrów na kontrolerze PLC
  • w zestawie obciążniki o masie 9,1 - 136 kg oraz stempel obciążający

Specyfikacja

Kompleksowe jednogniazdowe stanowiska do badania mebli
Wymiary podstawy:
1,2x1,2 m
Wysokość:
do 1,6 m
Normy:
EN 1335, EN 581-2, EN 1728, DIN 4551, EN 1812
Obciążenie nominalne:
1,5 lub 2,5 kN
Liczba siłowników:
1 lub 2
Opcje:
podstawa obrotowa
