Duży ekran dotykowy o rozdzielczości Full HD zapewnia czytelny podgląd kontrolowanego obszaru i wygodną obsługę funkcji urządzenia. Zdjęcia i filmy można przeglądać, opisywać oraz porządkować bezpośrednio podczas inspekcji.
Kiedy wybrać:
Gdy chcesz w wygodny i dokładny sposób kontrolować proces inspekcji.
Zapytaj o ofertę
Endoskopy przemysłowe (boroskopy, videoskopy) to zaawansowane narzędzia inspekcyjne umożliwiające kontrolę wizualną trudno dostępnych miejsc bez konieczności demontażu wykorzystywane w nieniszczących badaniach wizualnych (NDT).
Kontrola jakości realizacji procesów produkcji czy stanu technicznego maszyn i urządzeń często wiąże się z koniecznością zajrzenia do wnętrz instalacji, komponentów lub mechanizmów.
Przyjedziemy do Twojej firmy i pokażemy urządzenie w akcji. Sprawdzisz je w praktyce i dostaniesz konkretne odpowiedzi.

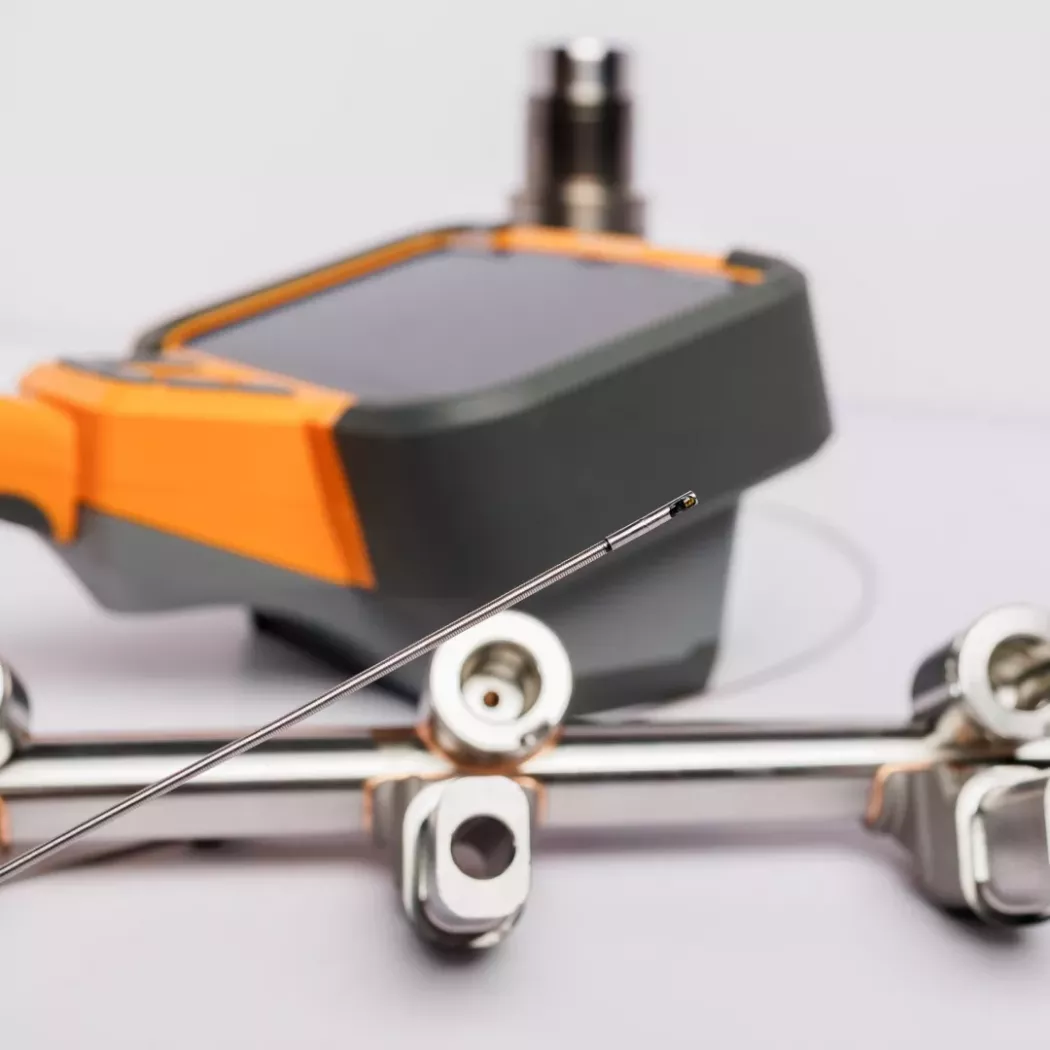

Inspector Touch to przenośny videoskop przemysłowy przeznaczony do wizualnej kontroli trudno dostępnych wnętrz maszyn, instalacji i komponentów. Elastyczna sonda z kamerą umożliwia obserwację miejsc, których nie można sprawdzić bezpośrednio, a zdjęcia i filmy pozwalają udokumentować przebieg inspekcji.
Videoskop może być stosowany między innymi do sprawdzania wnętrza przewodów, kanałów, korpusów, turbin, wymienników ciepła, silników, spoin i innych elementów o ograniczonym dostępie. Dobór urządzenia i sondy zależy od budowy badanego obiektu oraz rodzaju nieprawidłowości, które mają zostać ocenione.

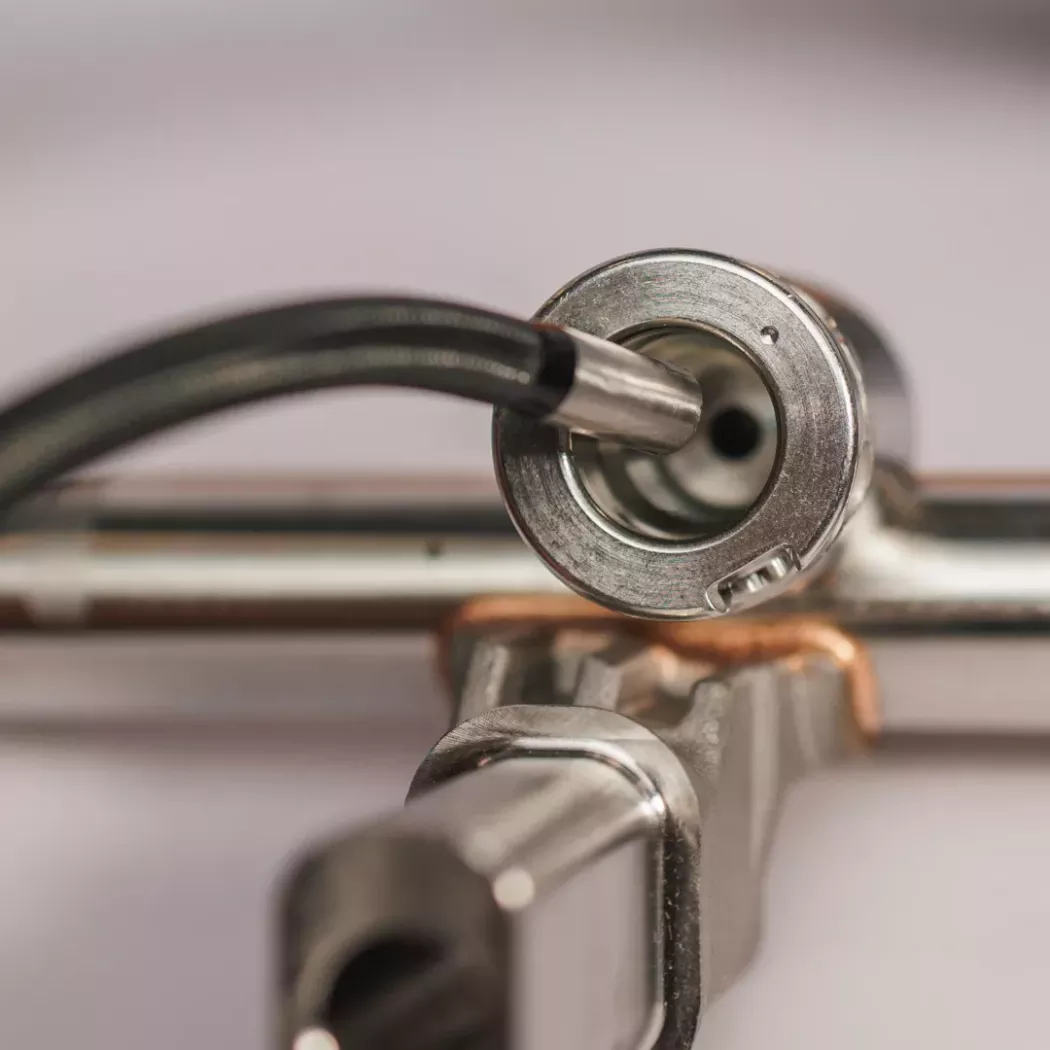

Inspector Touch może ograniczyć zakres demontażu, jeżeli w badanym obiekcie znajduje się otwór umożliwiający wprowadzenie sondy. Możliwość wykonania inspekcji zależy od średnicy i przebiegu kanału, odległości od badanego miejsca oraz warunków panujących wewnątrz obiektu.
Przy doborze sondy należy określić minimalną średnicę otworu, wymaganą długość roboczą, kierunek obserwacji, temperaturę i medium wewnątrz obiektu oraz rodzaj powierzchni podlegającej kontroli. Pomocne są również zdjęcie, rysunek techniczny lub przekrój badanego elementu.

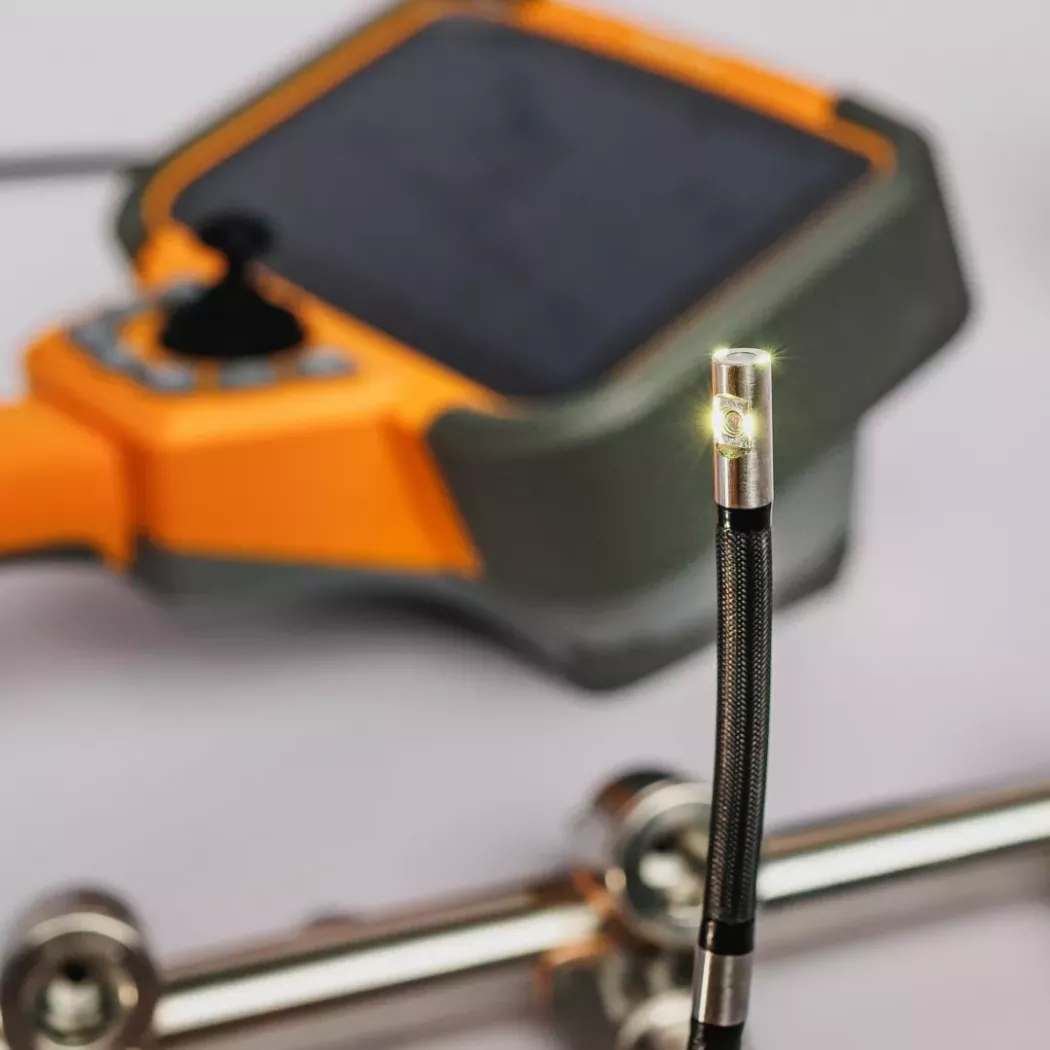

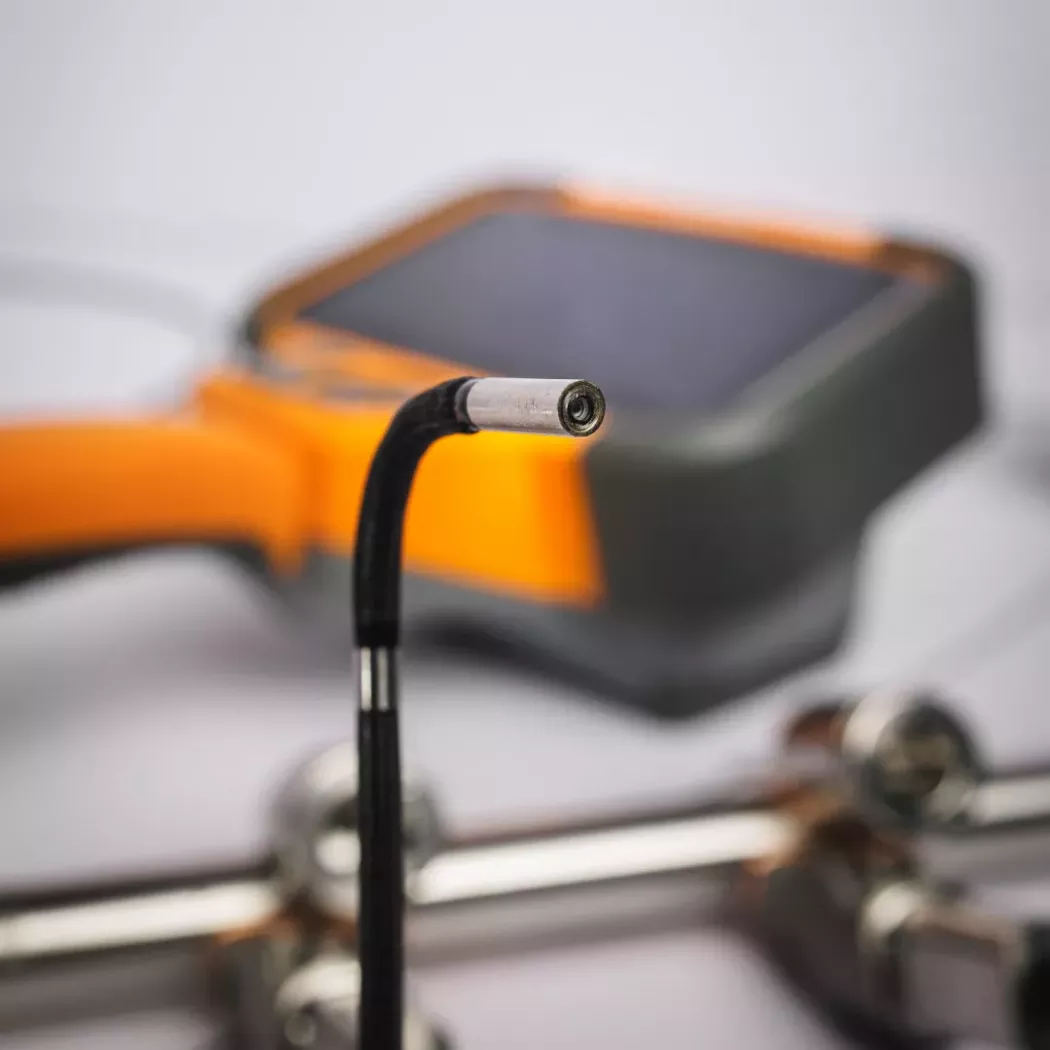

Tak. Joystick umożliwia sterowanie artykulacją końcówki sondy we wszystkich kierunkach. Pozwala to kierować kamerę na powierzchnie znajdujące się poza prostą osią dostępu i obserwować wybrane obszary z różnych stron.
Inspector Touch służy przede wszystkim do zdalnej inspekcji wizualnej i dokumentowania obrazu. Dostępność funkcji pomiarowych zależy od konfiguracji urządzenia i oprogramowania. Przed wyborem zestawu należy potwierdzić rodzaj dostępnego pomiaru, jego zakres i dokładność. Videoskop nie zastępuje profilometru, systemu pomiarowego ani tomografu komputerowego, jeżeli wymagany jest zweryfikowany wynik liczbowy.
Tak. Urządzenie umożliwia rejestrowanie zdjęć i filmów z kontrolowanego obszaru. Materiał może zostać wykorzystany do dokumentowania widocznych nieprawidłowości, konsultacji z zespołem technicznym, porównywania stanu obiektu i przygotowania raportu z inspekcji.
Tak. Funkcje adnotacji umożliwiają wskazywanie wybranych obszarów za pomocą strzałek, notatek i oznaczeń. Pomaga to przygotować czytelny materiał dla działu jakości, utrzymania ruchu, serwisu lub osoby podejmującej decyzję o dalszym postępowaniu.
Urządzenie wspiera obserwację i dokumentowanie widocznych nieprawidłowości, ale wynik inspekcji powinien zostać oceniony przez osobę posiadającą odpowiednią wiedzę o badanym elemencie. Sam obraz nie zawsze pozwala określić rodzaj, głębokość lub znaczenie wykrytej nieprawidłowości.
Możliwość pracy zależy od wybranej sondy, rodzaju cieczy, temperatury i czasu ekspozycji. Przed wprowadzeniem sondy do cieczy, substancji chemicznej lub nagrzanego obiektu należy sprawdzić odporność danej konfiguracji i dopuszczalne warunki pracy.

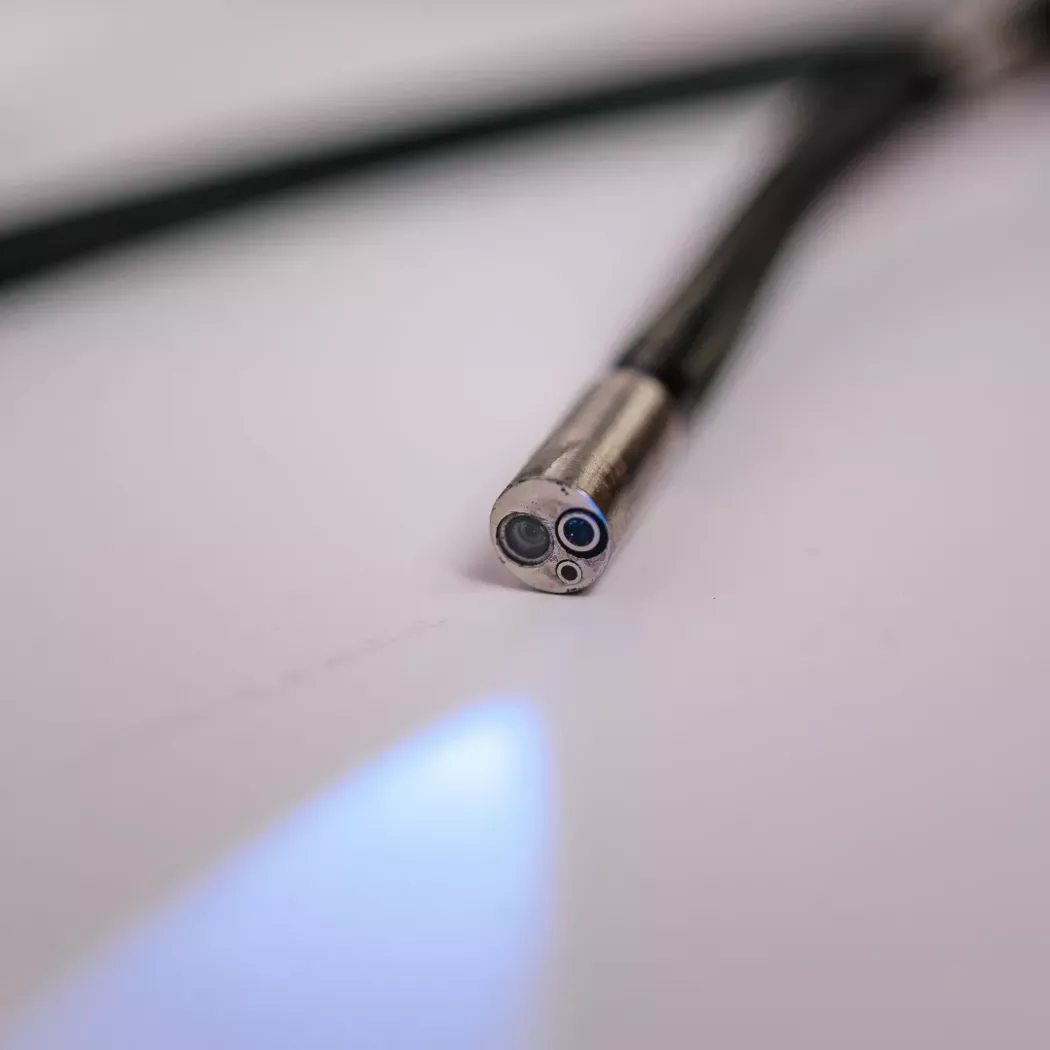

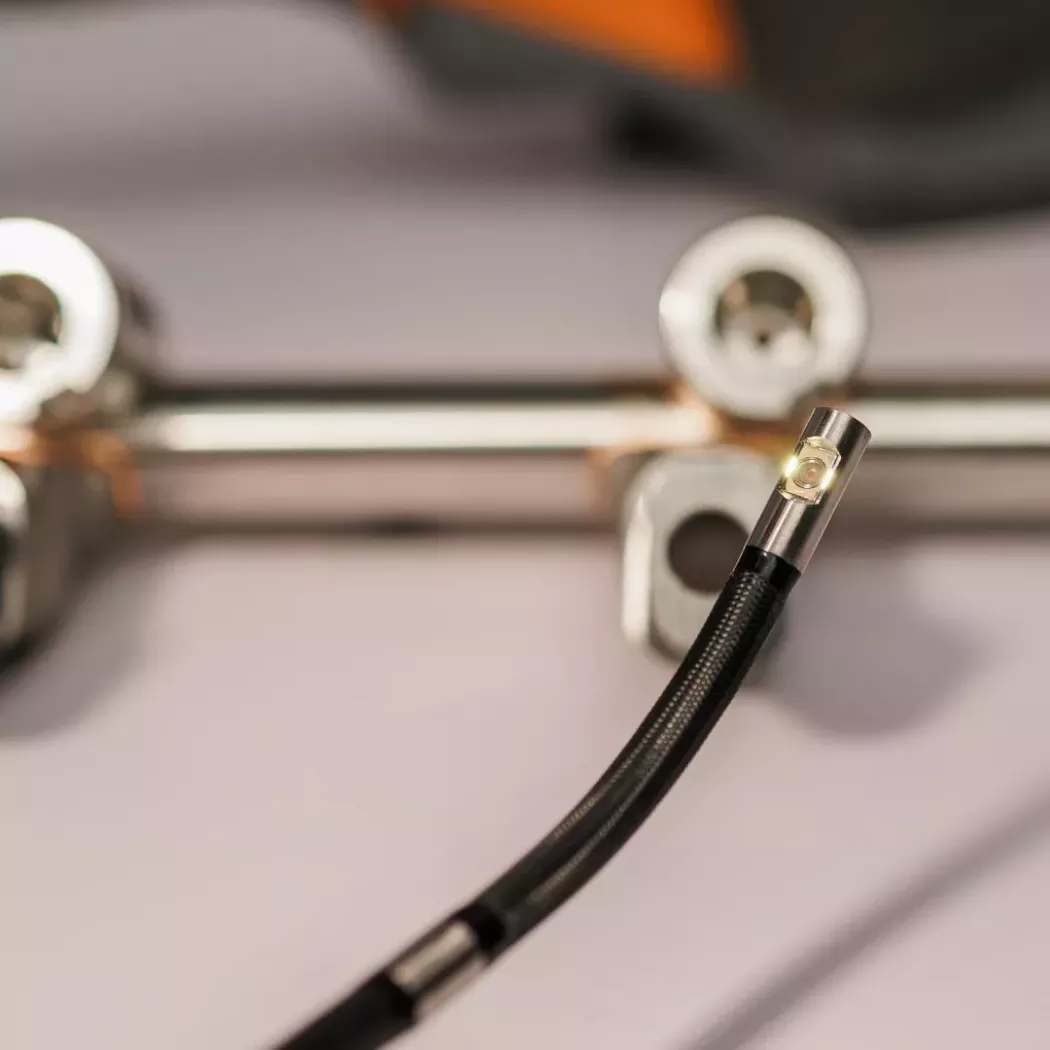

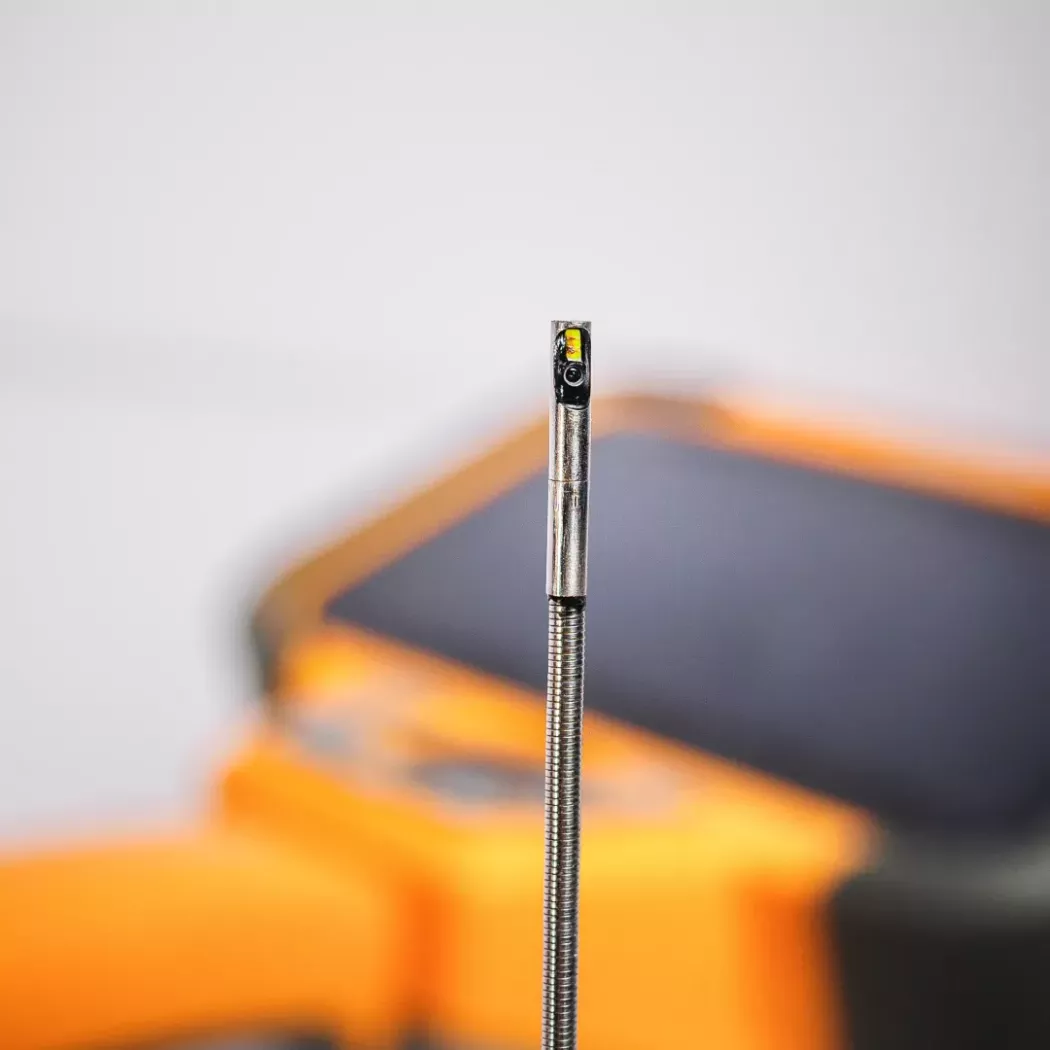

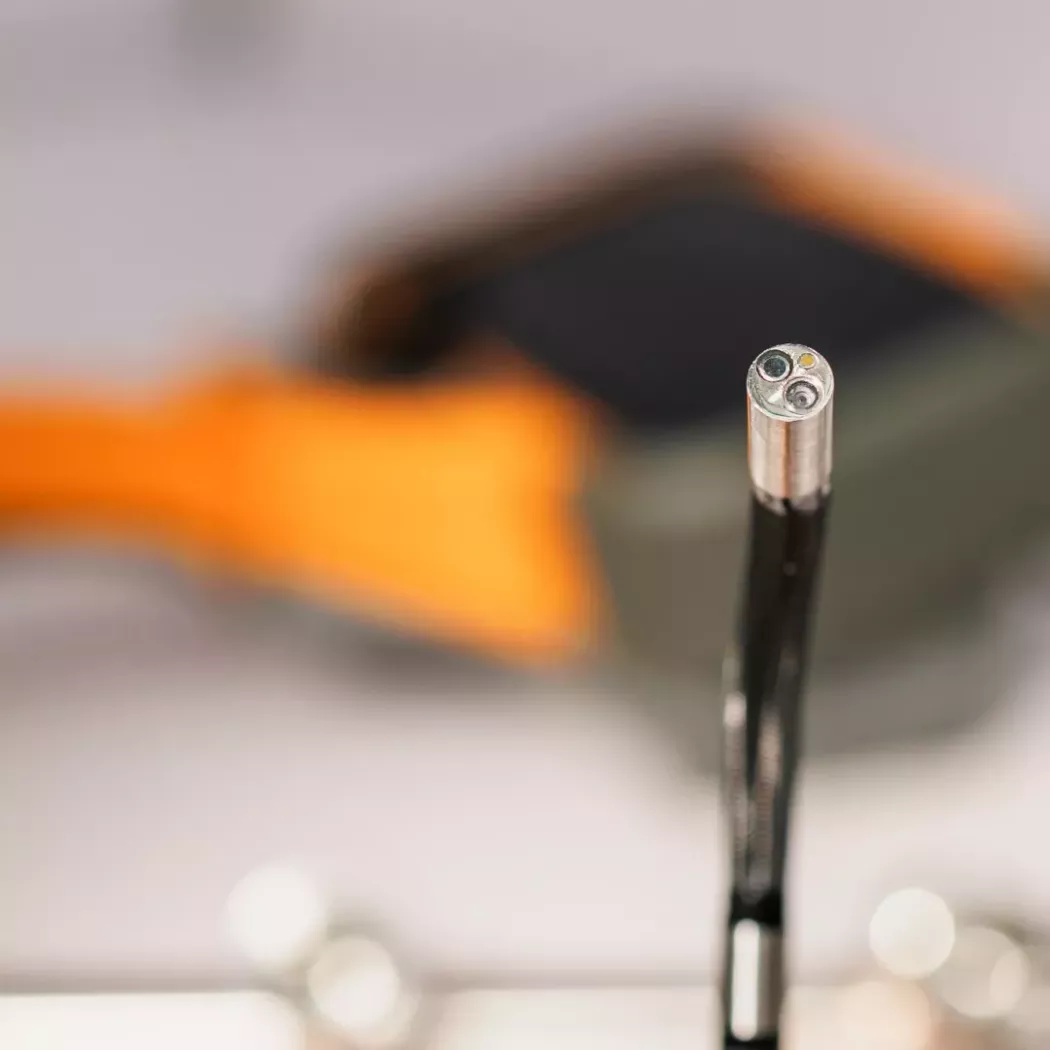

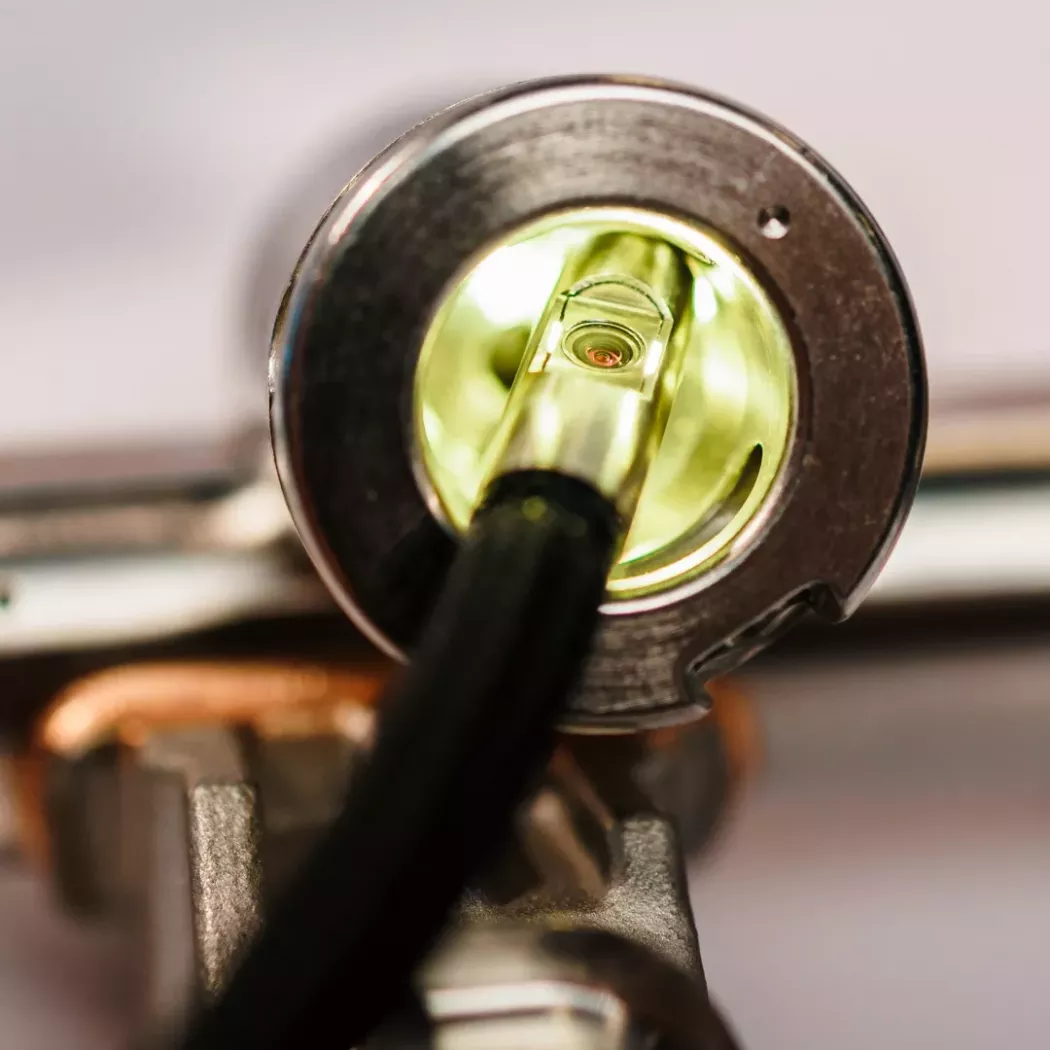

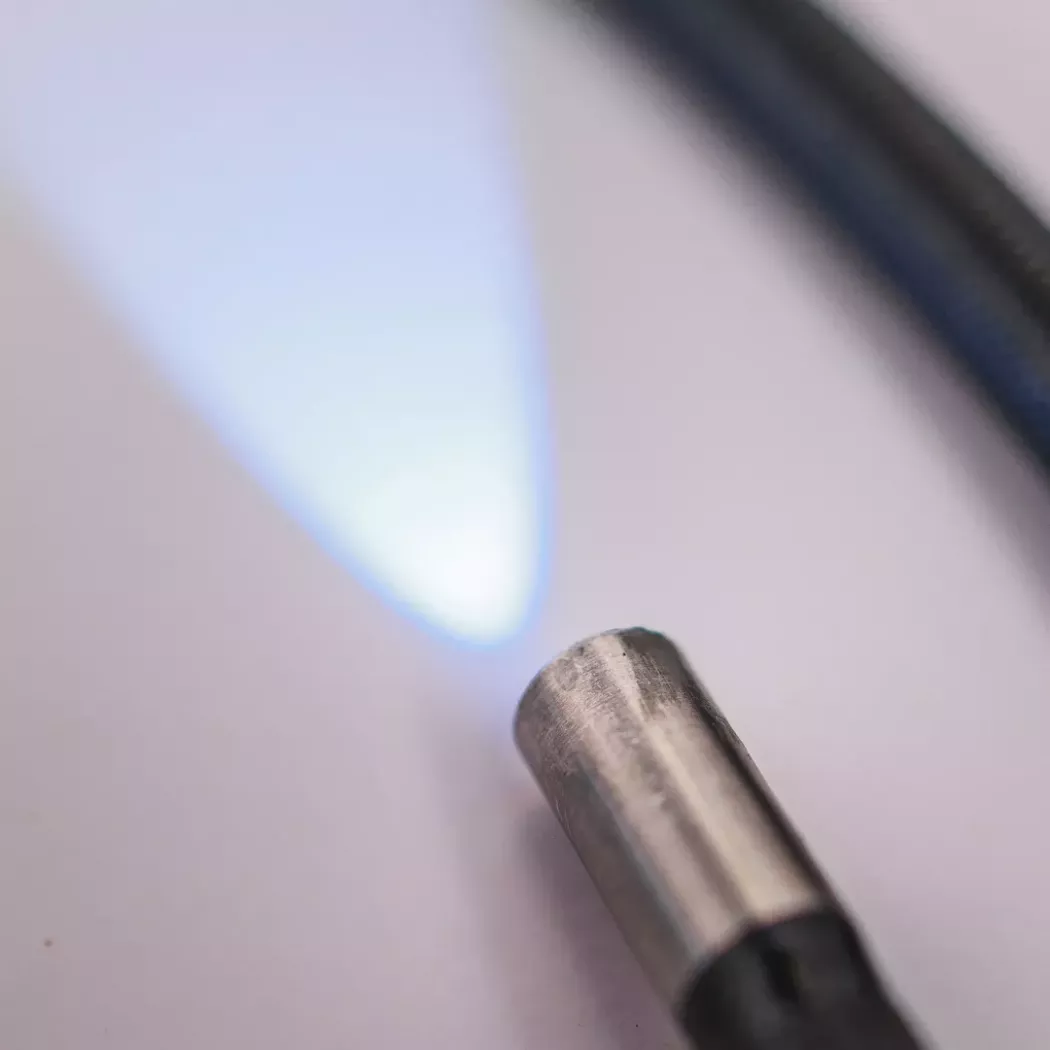

Modułowa konstrukcja i wymienne sondy pozwalają dopasować system do różnych miejsc inspekcji. Nie każda sonda zapewnia jednak ten sam zakres średnic, długości, kierunków obserwacji i parametrów obrazu. Każdą nową aplikację warto zweryfikować przed rozpoczęciem kontroli.
Inspector Touch ma 6-calowy ekran dotykowy i interfejs Touch OS, dlatego jest przeznaczony do inspekcji wymagających wygodnej pracy z obrazem oraz dokumentacją. Inspector Plus wykorzystuje ekran bez obsługi dotykowej i fizyczne przyciski, co może lepiej odpowiadać prostszym zadaniom oraz pracy w wymagających warunkach. Wybór powinien zależeć od przebiegu inspekcji i sposobu wykorzystania zapisanych materiałów.
Tak. Najlepszym sposobem potwierdzenia konfiguracji jest próba na rzeczywistym detalu albo obiekcie o podobnej geometrii. Prześlij zdjęcie, rysunek lub opis miejsca inspekcji, aby wstępnie ocenić dostęp i dobrać odpowiednią sondę.
Warto podać rodzaj badanego obiektu, minimalną średnicę dostępu, odległość do kontrolowanego miejsca, przebieg kanału, temperaturę, medium i oczekiwany rezultat inspekcji. Zdjęcie lub rysunek techniczny pozwoli szybciej ocenić możliwość wykonania kontroli i przygotować odpowiednią konfigurację.
Nie znalazłeś odpowiedzi? Opisz miejsce inspekcji i oczekiwany rezultat. Inżynier ITA pomoże ocenić aplikację, dobrać sondę i zaplanować próbę na rzeczywistym elemencie.
