Ustawiacz narzędziowy Kenova set line V9-S

Producent: KELCH

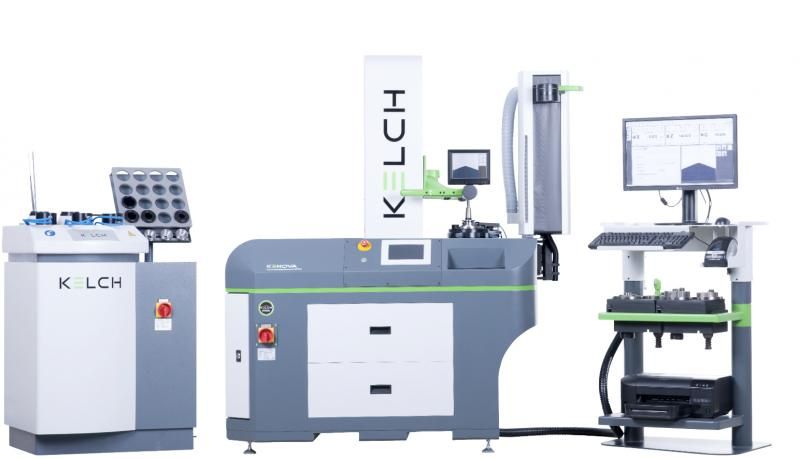

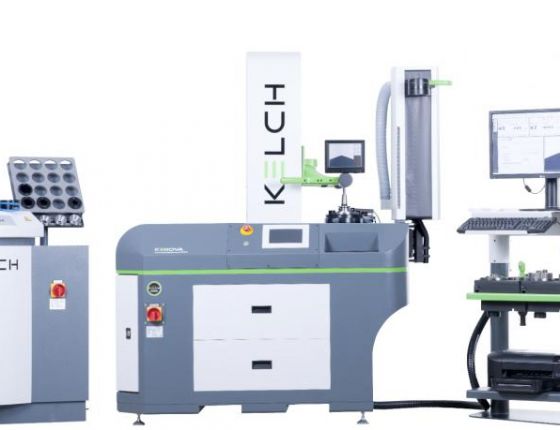

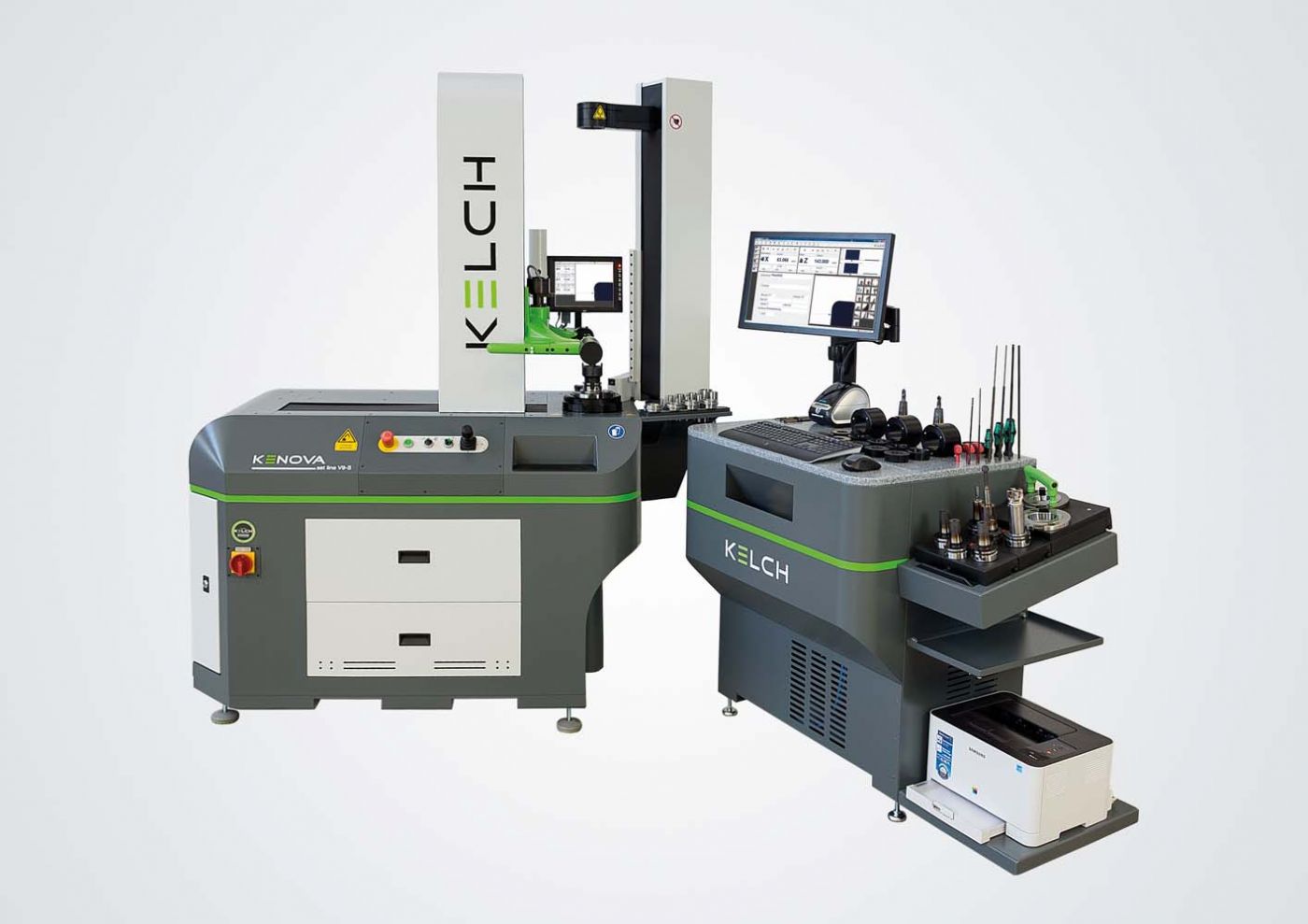

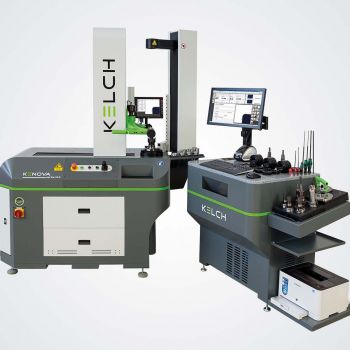

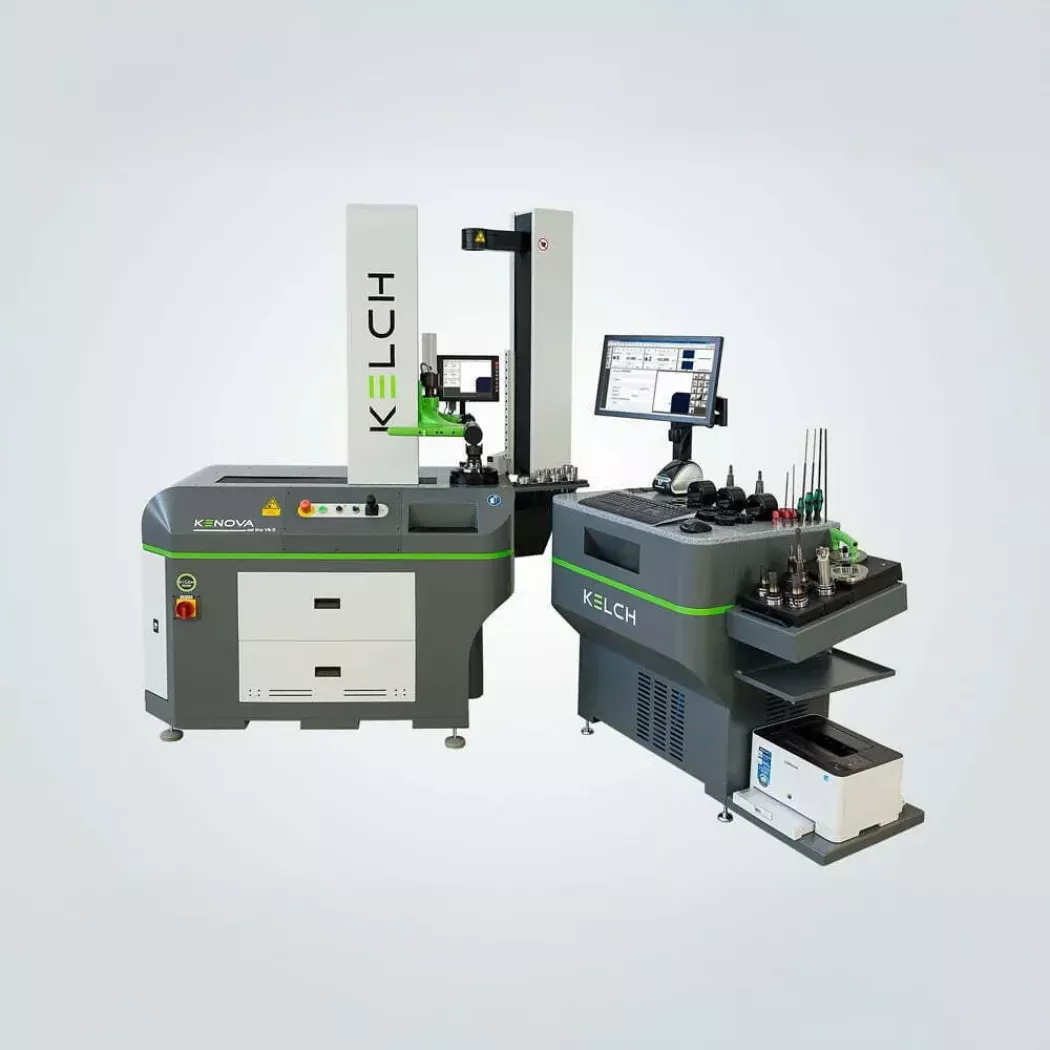

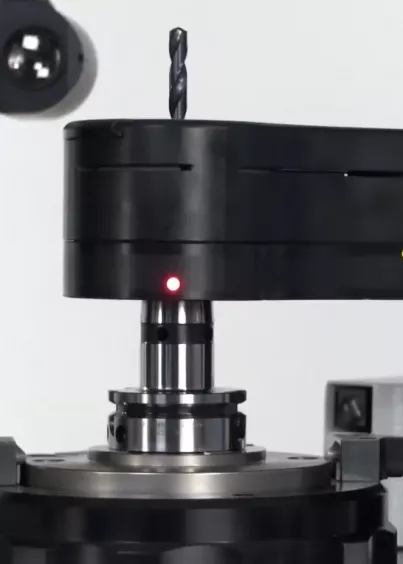

Kenova z serii V9 – S to połączenie najbardziej zaawansowanego ustawiacza ze zautomatyzowanym stanowiskiem mocowania termokurczliwego. Za pomocą tego urządzenia narzędzia mogą być nie tylko mierzone i mocowane na jednym stanowisku, ale także za pomocą specjalnych prętów ustawiane na żądaną długość.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

+ 05

Opis produktu


Kenova z serii V9 – S to połączenie najbardziej zaawansowanego ustawiacza ze zautomatyzowanym stanowiskiem mocowania termokurczliwego. Za pomocą tego urządzenia narzędzia mogą być nie tylko mierzone i mocowane na jednym stanowisku, ale także za pomocą specjalnych prętów ustawiane na żądaną długość.



Cechy

  • zakres pomiarowy: X = -50 – 530 / 830 /1030mm (Ø),
  • zakres pomiarowy: Z = 400 / 600 / 800 / 1000mm
  • długość mocowanych narzędzi do 600mm

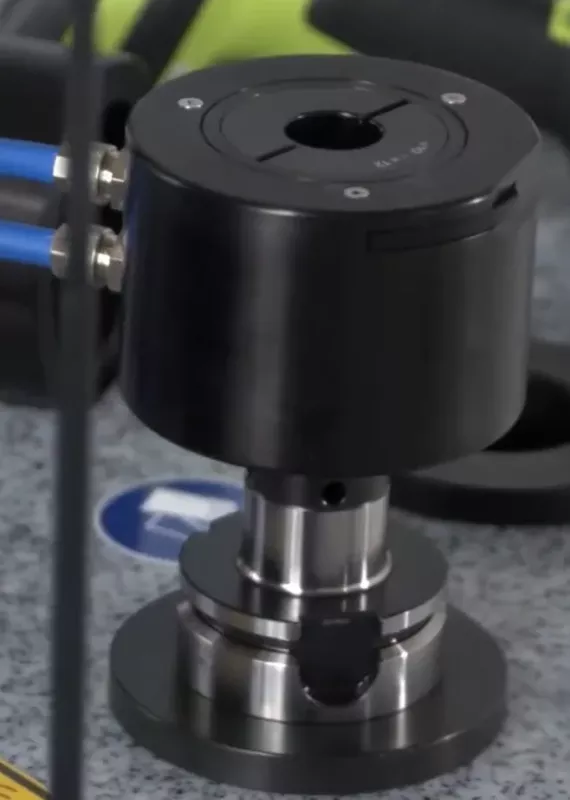

  • zintegrowane samodzielne stanowisko pomiaru narzędzi i mocowania termokurczliwego
  • odporny na odkształcenia termiczne i wibracje korpus z polimerobetonu
  • najwyższa wytrzymałość na obciążenia oraz stabilność
  • 5 osi CNC

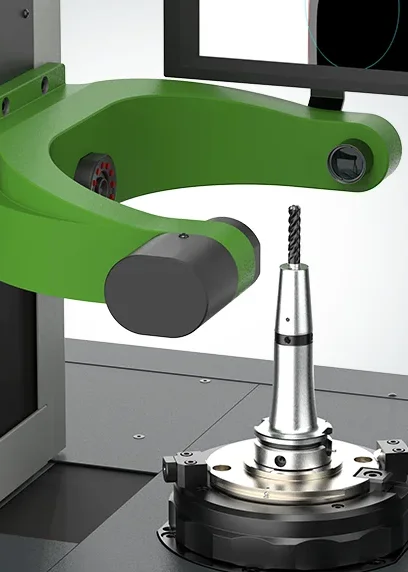

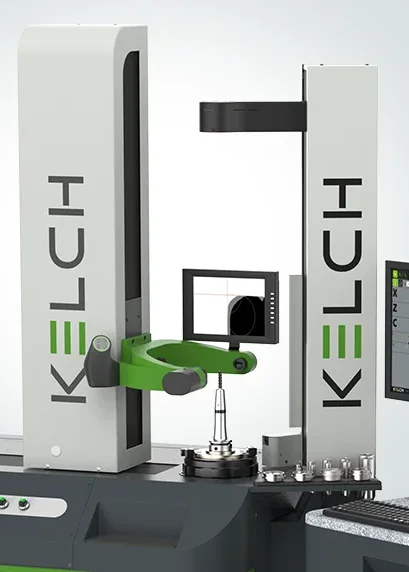

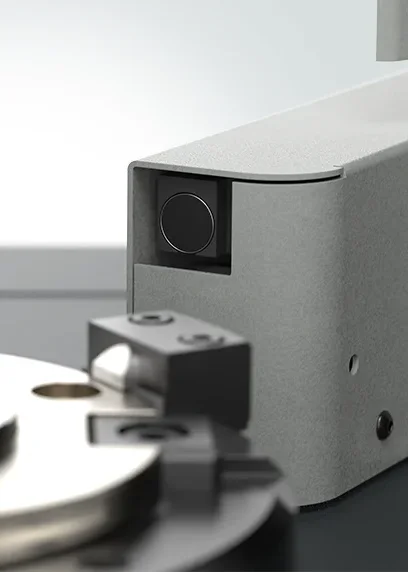

  • kamera CCD z soczewką telecentryczną
  • monitor 24 calowy
  • tryby pomiaru narzędzia w świetle przechodzącym oraz inspekcji stanu narzędzia w trybie odbioru światła odbitego

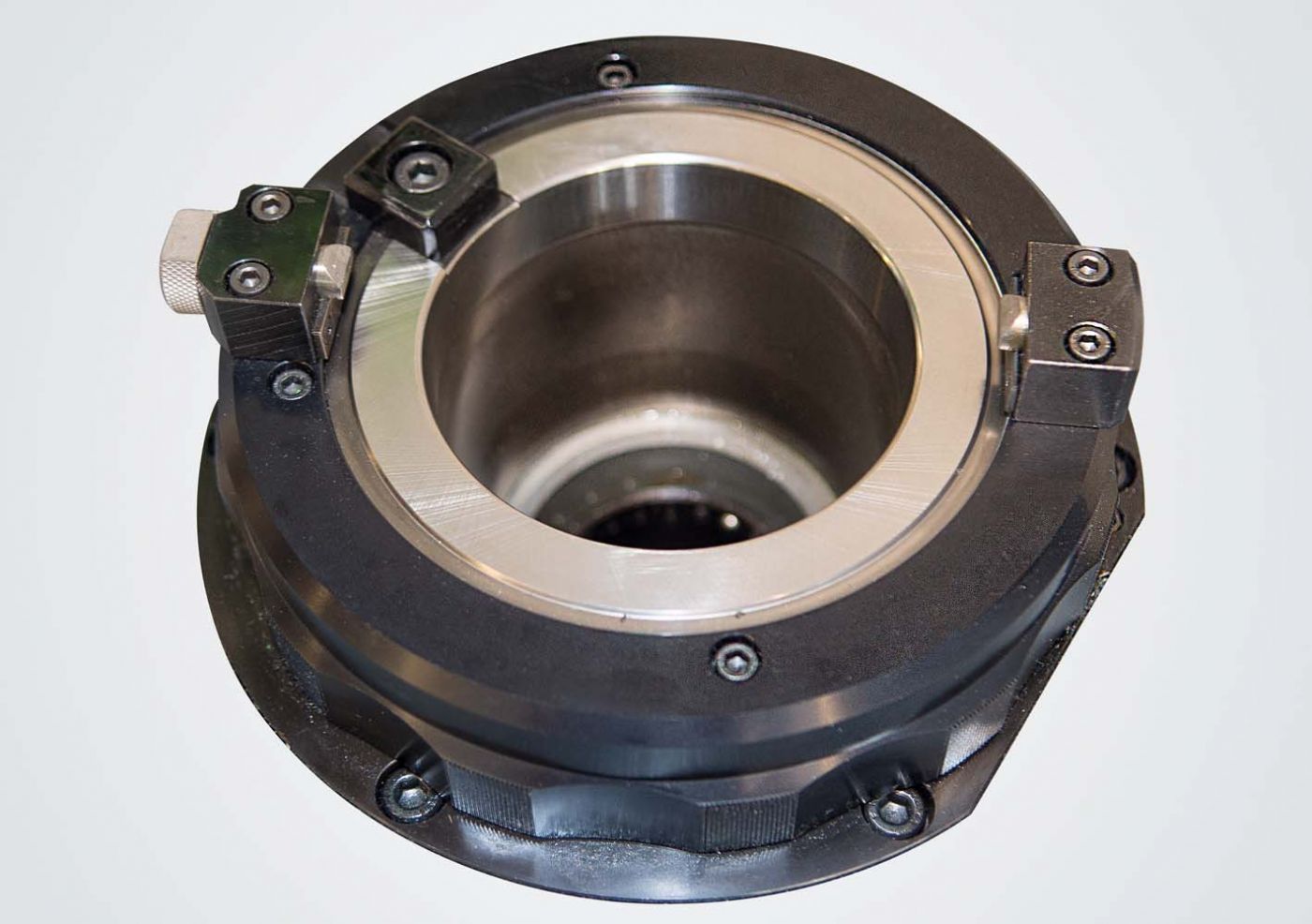

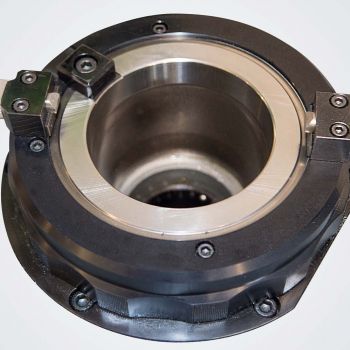

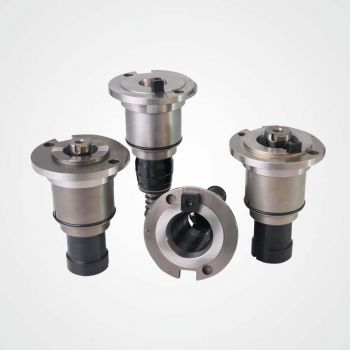

  • dostępne adaptery umożliwiające pracę z oprawkami wszystkich istotnych standardów – SK, HSK, PSK, VDI

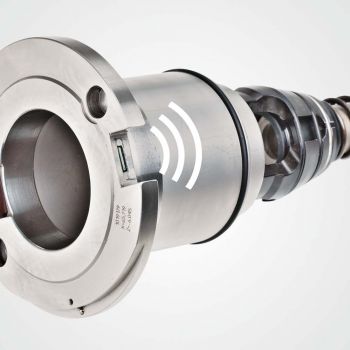

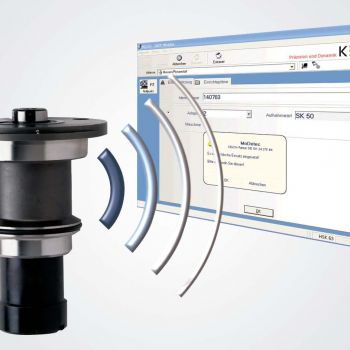

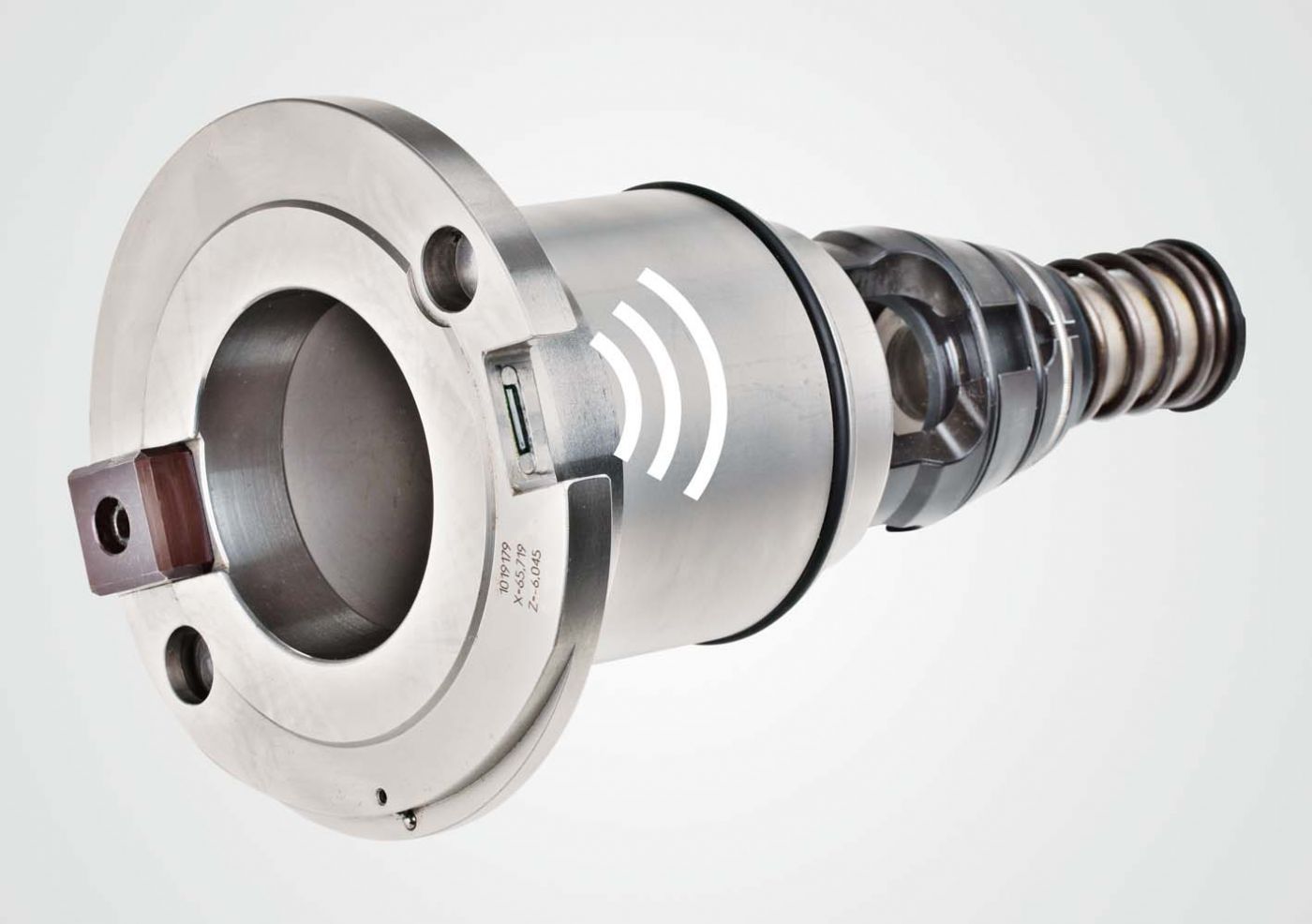

  • oprogramowanie EASY umożliwiające komunikację z układem sterowania obrabiarki, jak i integrację systemem zapisu danych narzędzia na chipach RFID Baluff.
  • moduł chłodzący zamkniętym obiegiem wody odseparowany od istotnych elementów urządzenia
  • chłodzenie do 3 narzędzi jednocześnie w czasie około 60 s.



Opcje

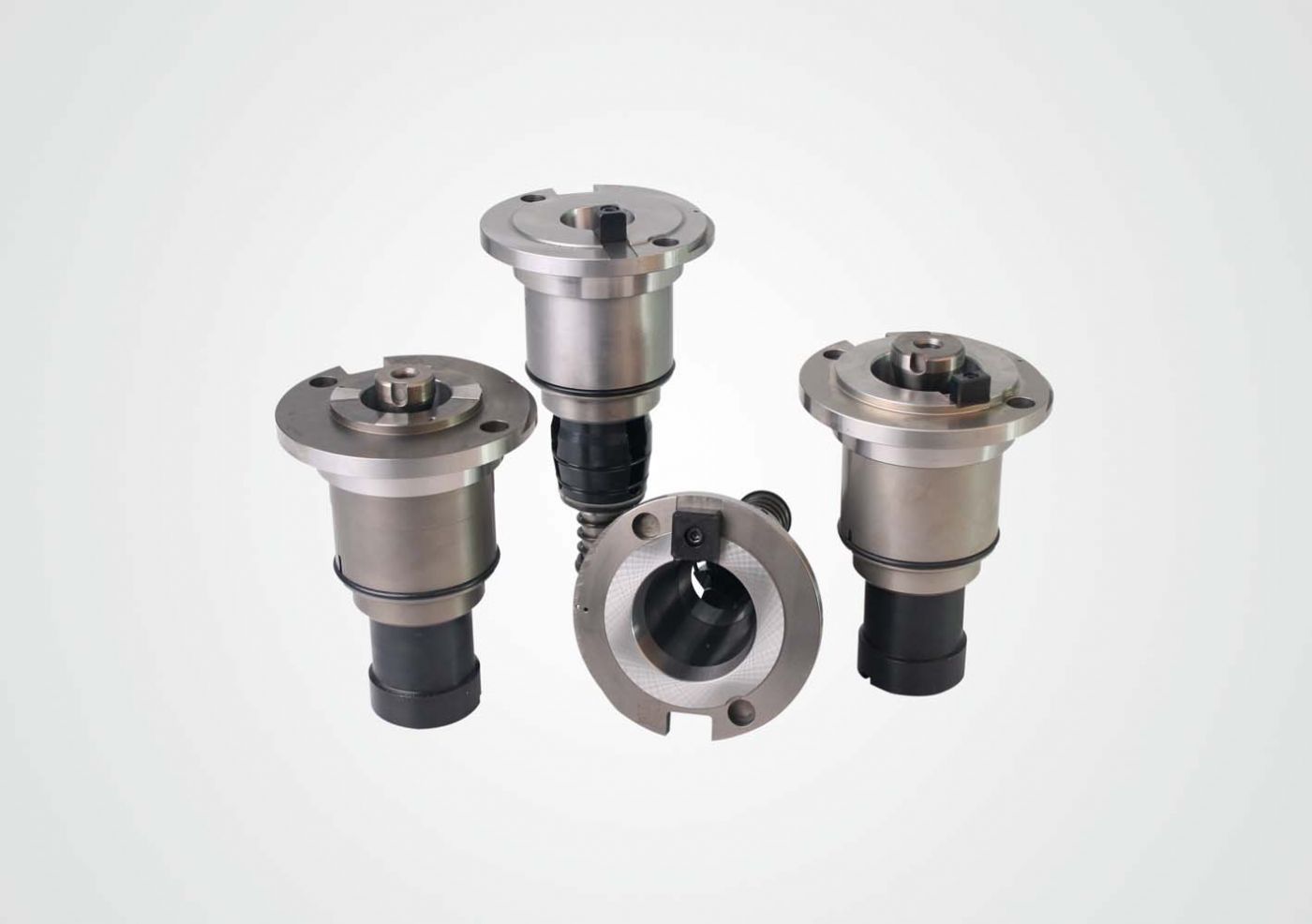

  • adaptery umożliwiające pracę z oprawkami wszystkich istotnych standardów: SK/BT, HSK, PSK (Capto®), VDI
  • drukarka etykietowa
  • moduł pomiaru wycentrowania narzędzi tokarskich
  • opcjonalny monitor 8 calowy na nośniku kamery dla poprawy ergonomii
  • opcjonalna kamera i oprogramowanie do pomiaru ściernic
  • opcja 4 osi – ustawianie długości narzędzi na zadany wymiar



Zastosowanie

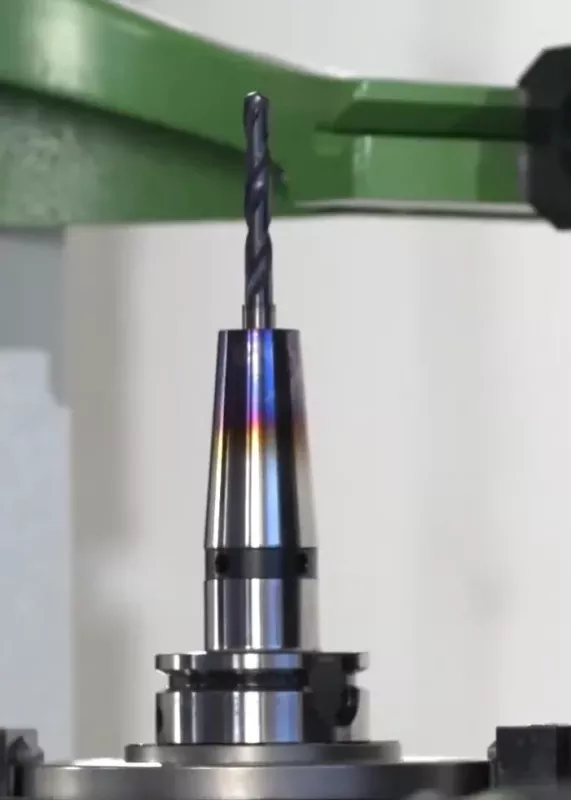

Urządzenia do pomiaru narzędzi (ustawiacze narzędziowe) – głównym zadaniem ustawiaczy narzędziowych jest pomiar narzędzi skrawających zamocowanych w oprawce, przed umieszczeniem ich w magazynie obrabiarki. Skraca to czas przygotowania maszyny, ponieważ narzędzia można zmierzyć lub ustawić na żądany wymiar w trakcie jej pracy oraz zwiększa dokładność wykonania elementów obrabianych. Skrócenie czasu przygotowawczego oraz mniejszy współczynnik braków pozwalają zmniejszyć koszty wytwarzania.

Specyfikacja

Specyfikacja techniczna ustawiacza narzędziowego Kenova set line V9-S
Zakres pomiarowy X:
-50– 530 / 830 /1030mm (Ø)
Zakres pomiarowy Z:
400 / 600 / 800 / 1000 mm
Maksymalny zakres mocowania kurczliwego:
600 mm
Przekątna ekranu monitora:

24 cale

Powiększenie kamery:

40x

Pole pomiarowe:

7x7mm

Siła zaciągu:

>5000N (przy 70PSI)

Jednostka pneumatyczna:

5 bar

dopuszczalne bicie promieniowe wrzeciona:

0,002mm

Wymiary (W x H x L):

2200x1000x2140

Masa:

1300kg
