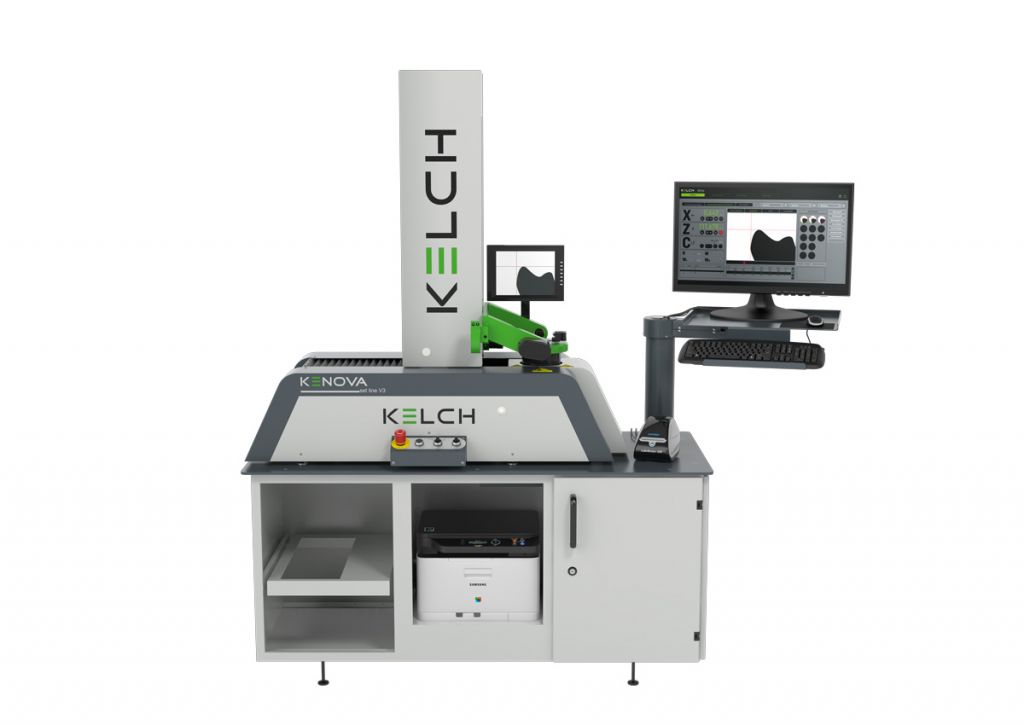

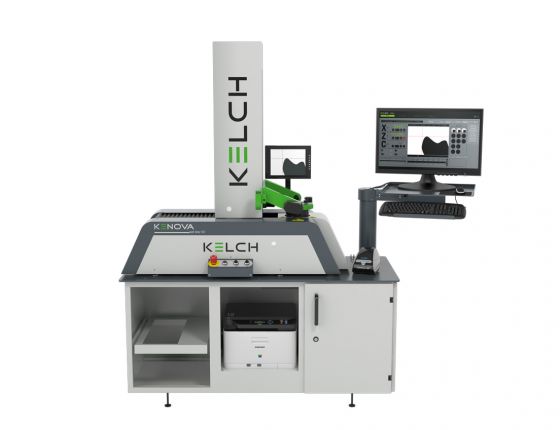

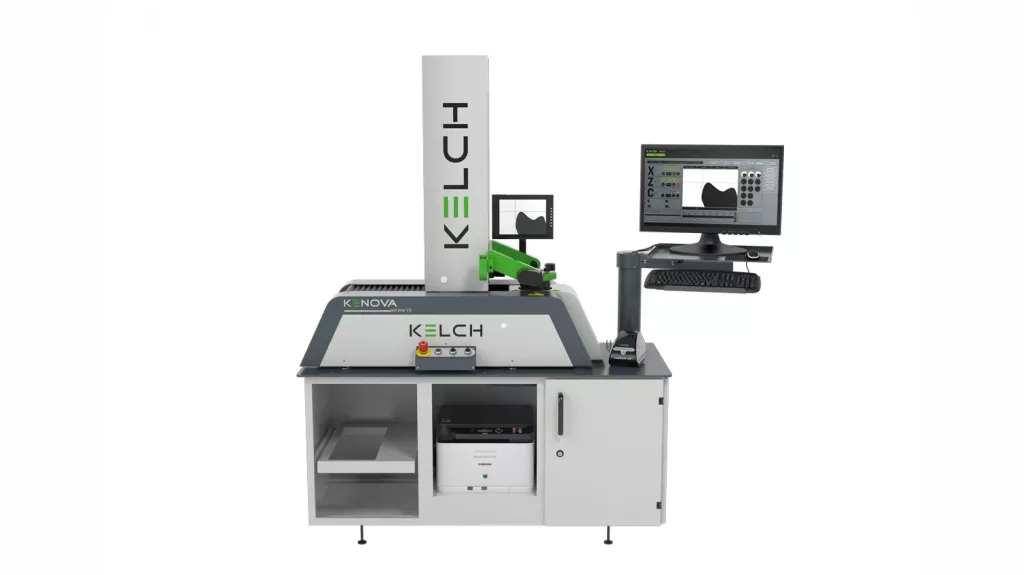

Ustawiacze narzędziowe KENOVA set line V346/V366

Producent: KELCH

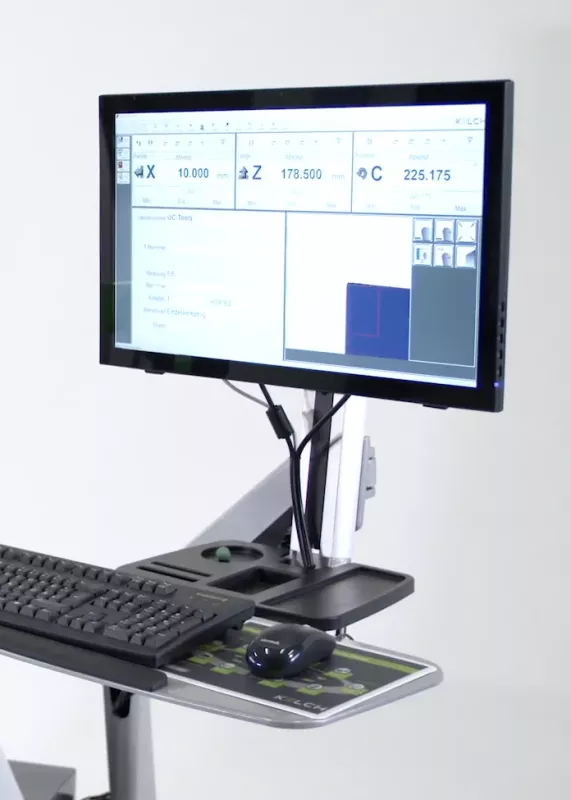

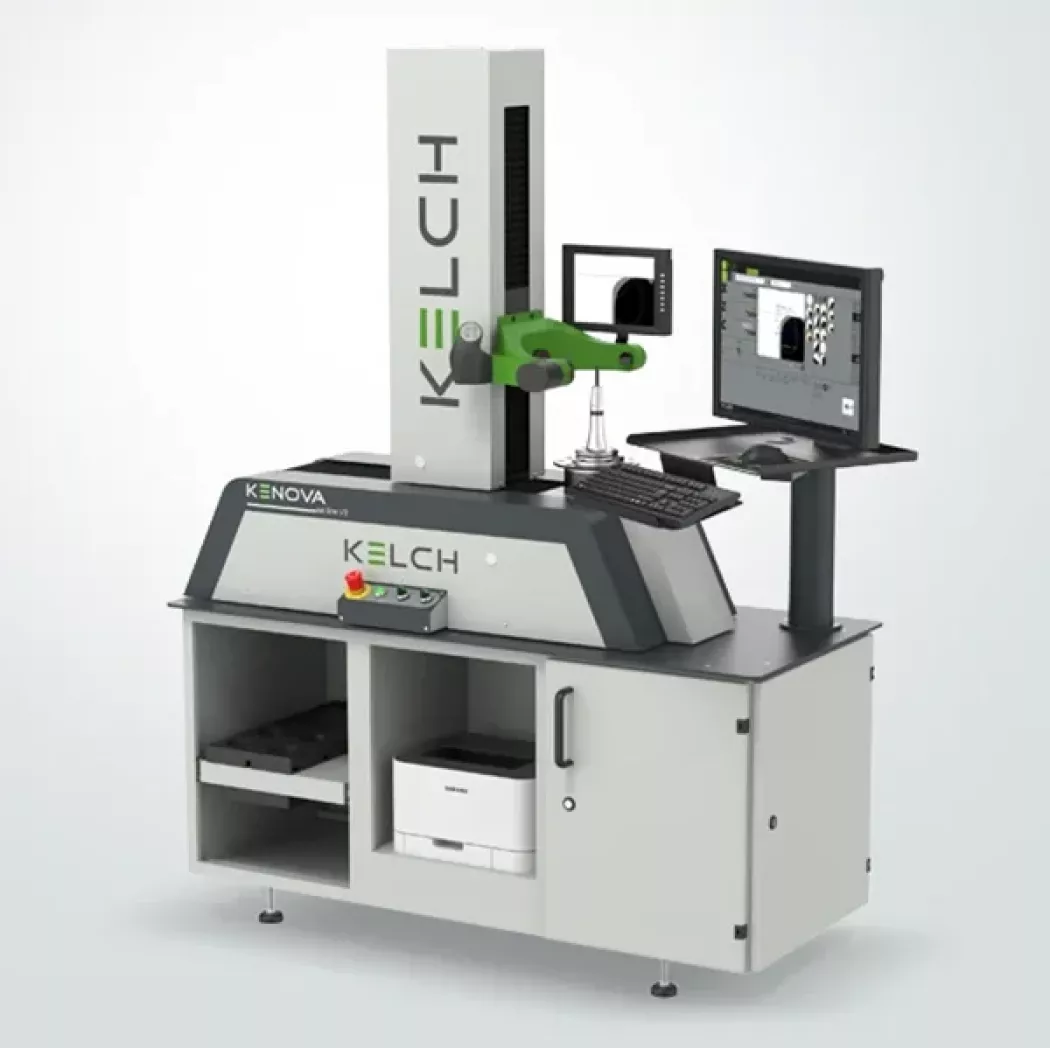

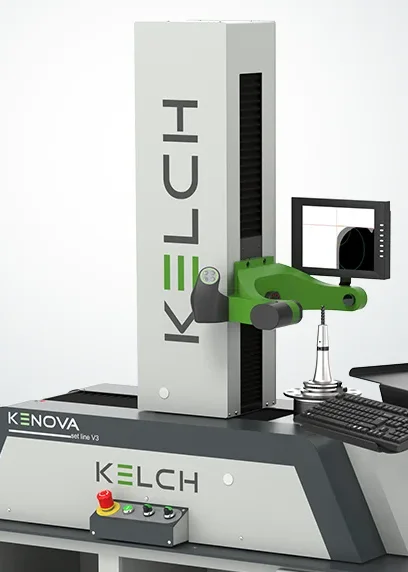

KENOVA set line V346/V366 to przemysłowa linia ustawiaczy firmy Kelch mająca spełnić rosnące oczekiwania odbiorców. Wysoka jakość wykonania ustawiacza w połączeniu z przyjaznym w obsłudze oprogramowaniem EASY, zapewnia szybki i precyzyjny pomiar, a następnie przesyłanie danych bezpośrednio do obrabiarek, bądź drukarki etykietowej.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

kelch kenova set line v3
+ 01

Opis produktu


KENOVA set line V346/V366 to przemysłowa linia ustawiaczy firmy Kelch mająca spełnić rosnące oczekiwania odbiorców. Wysoka jakość wykonania ustawiacza w połączeniu z przyjaznym w obsłudze oprogramowaniem EASY, zapewnia szybki i precyzyjny pomiar, a następnie przesyłanie danych bezpośrednio do obrabiarek, bądź drukarki etykietowej.



Cechy:

  • urządzenie dostępne w trzech wersjach: w pełni automatycznej, z manualnym pozycjonowaniem kamery i zmotoryzowanym wrzecionem oraz w pełni manualnej
  • stabilny korpus staliwny

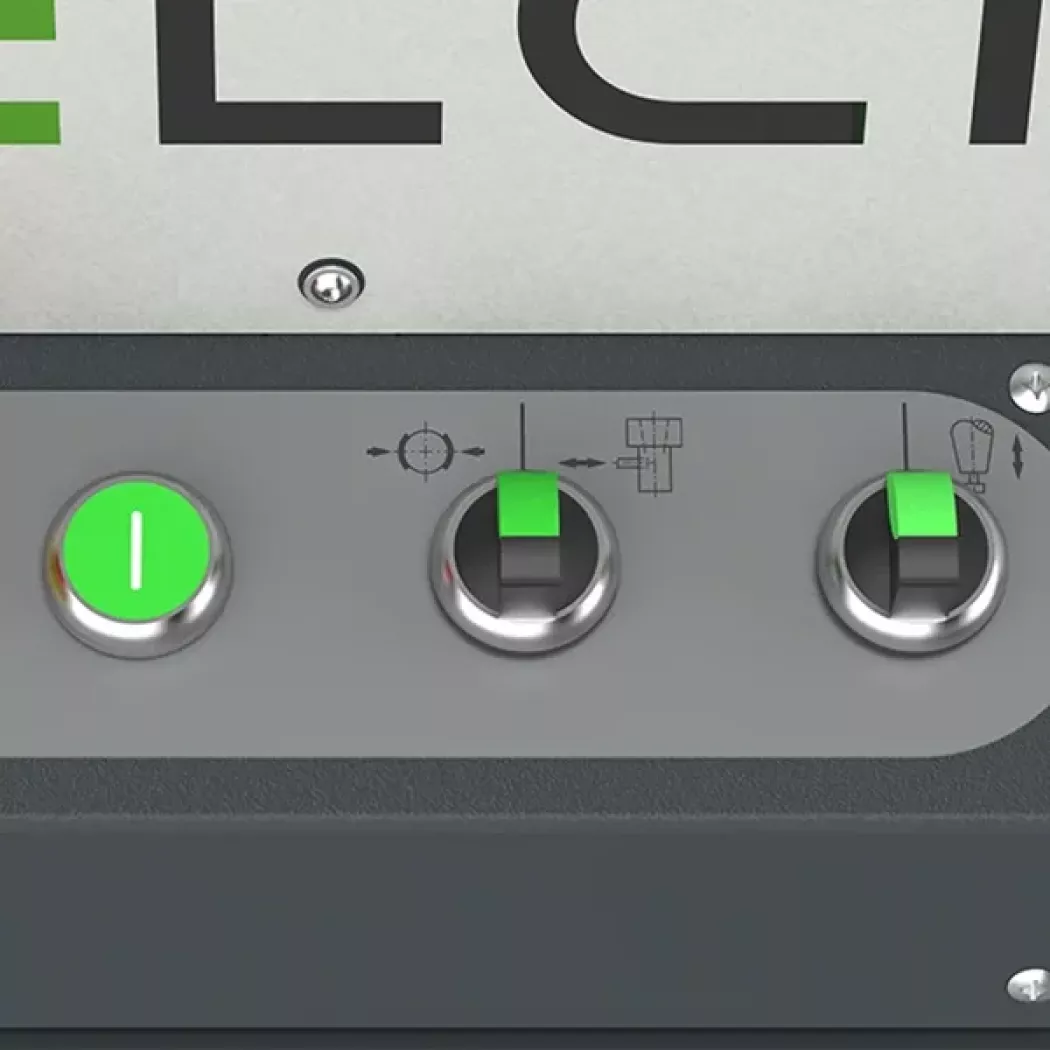

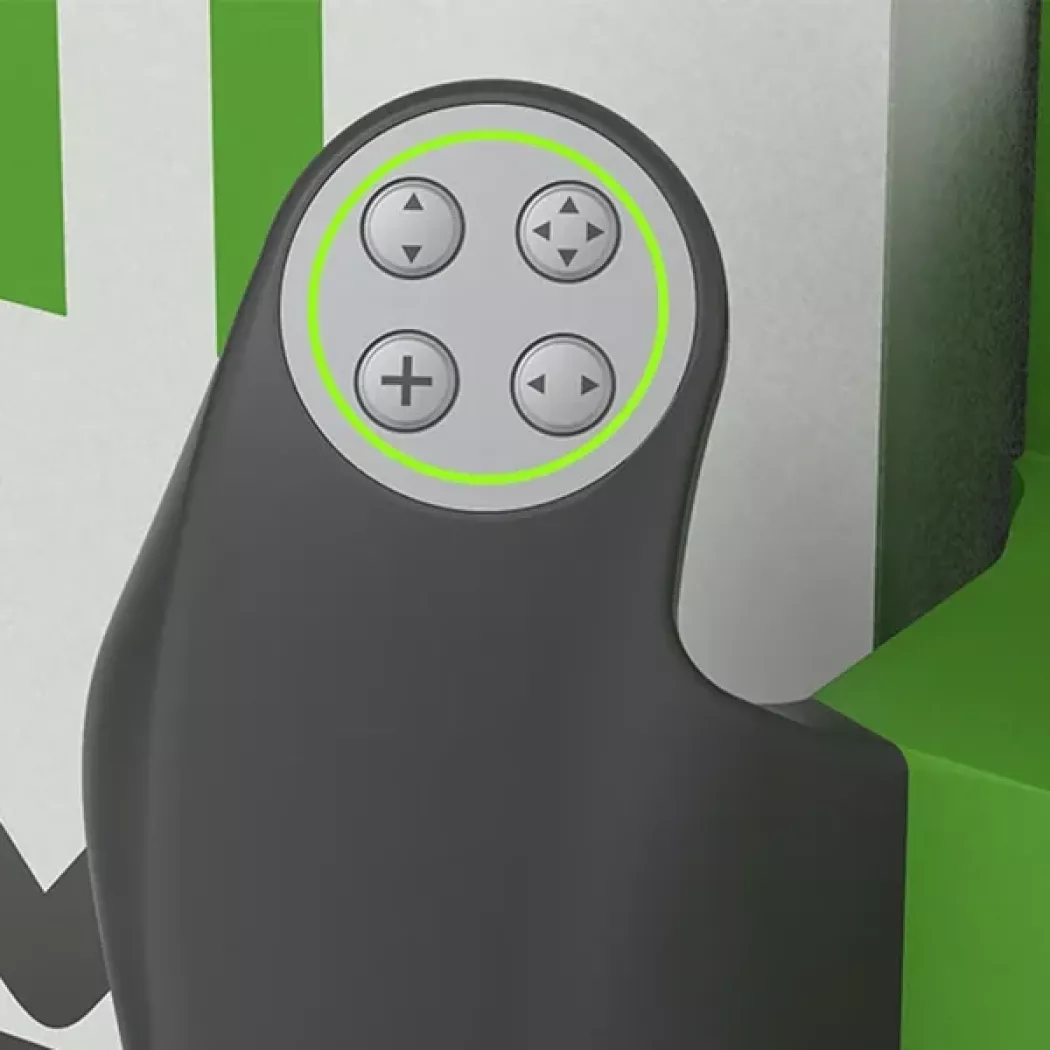

  • pneumatyczny włącznik dla ruchu w jednej lub w dwóch osiach
  • wysoko-precyzyjne justowanie w dokładne w całym zakresie
  • prowadnice we wszystkich osiach
  • oddzielne prowadzenie przeciwwagi
  • szklane liniały Heidenhain umieszczone  centralnie między prowadnicami dla osi X oraz Z
  • precyzyjne wrzeciono ze stożkiem SK50 (maksymalne bicie promieniowe 0,002 mm) z opcją mechanicznego zaciągu
  • oprawki (zwiększona powtarzalność mocowania)
  • dostępne adaptery umożliwiają pracę z oprawkami wszystkich popularnych na rynku standardów (SK, HSK, PSK / Capto, VDI) oraz innych na zamówienie specjalne

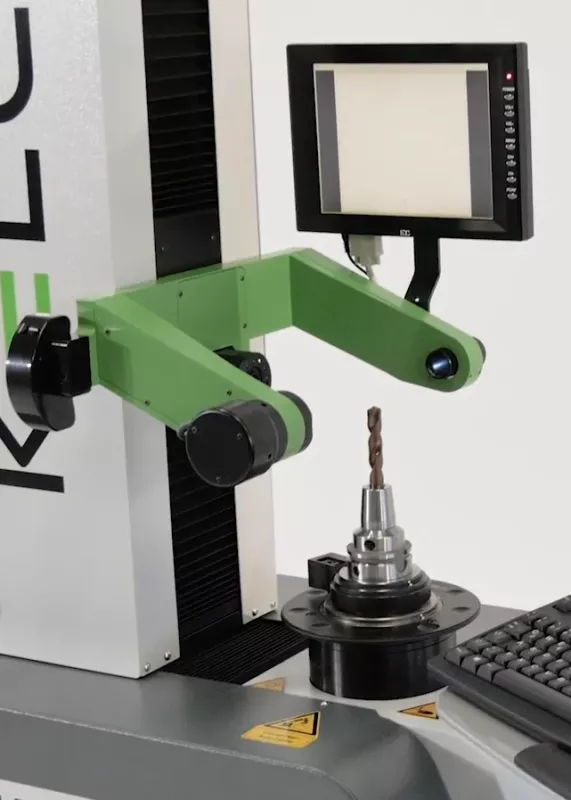

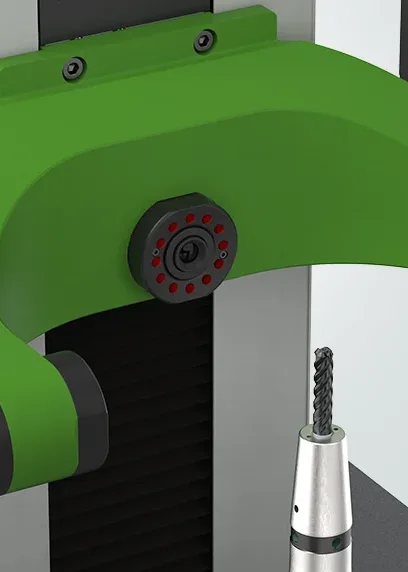

  • tryby pomiaru narzędzia w świetle przechodzącym oraz inspekcji w trybie odbioru światła odbitego



Opcje:

  • adaptery umożliwiające pracę z oprawkami wszystkich istotnych standardów: SK/BT, HSK, PSK (Capto®), VDI
    trzpienie kalibracyjne (SK50 konieczny do pomiaru we wrzecionie bazowym)

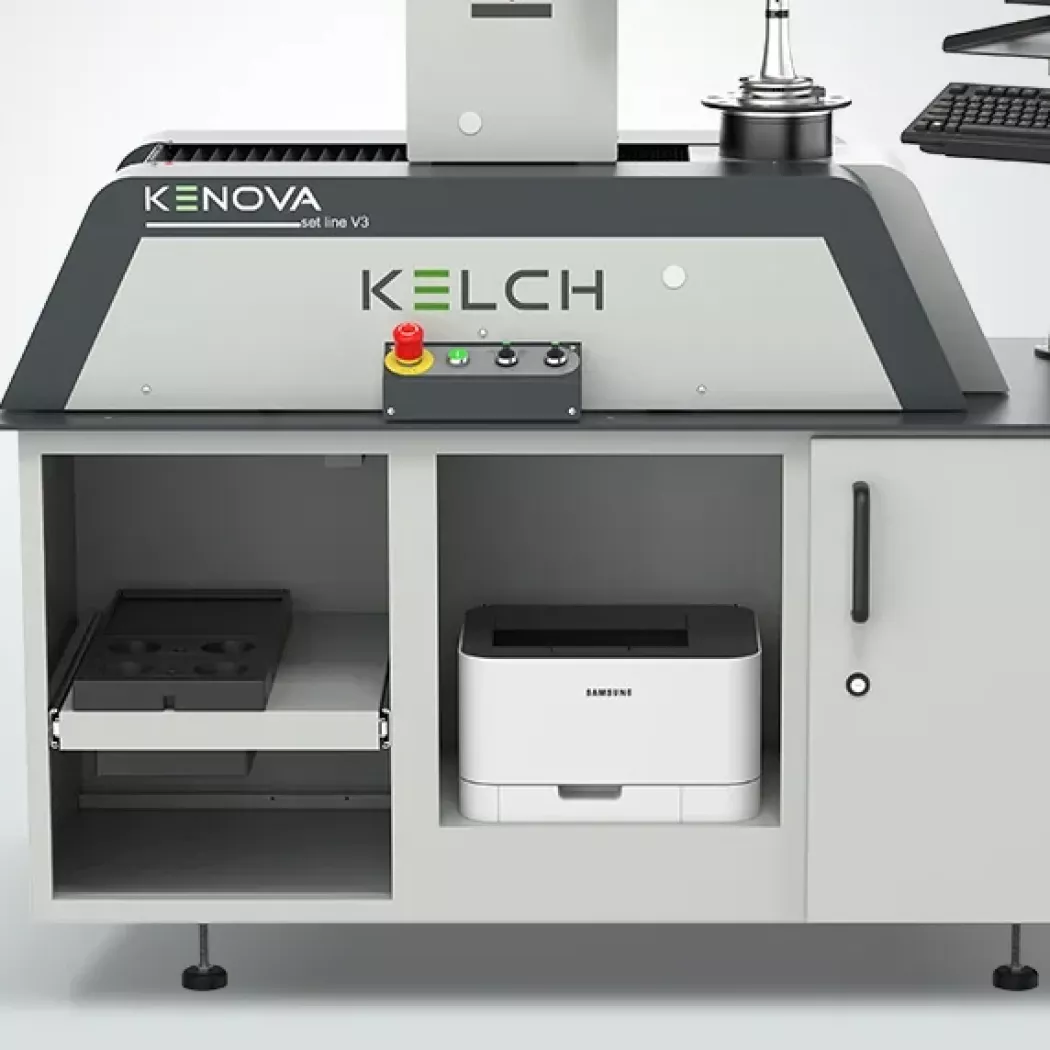

  • drukarka etykietowa
  • moduł pomiaru wycentrowania narzędzi tokarskich
  • możliwość dwukierunkowej komunikacji z obrabiarką
  • obsługa chipów Balluff®
  • integracja z systemami zarządzania gospodarką narzędziową np. TDM

Zastosowanie:

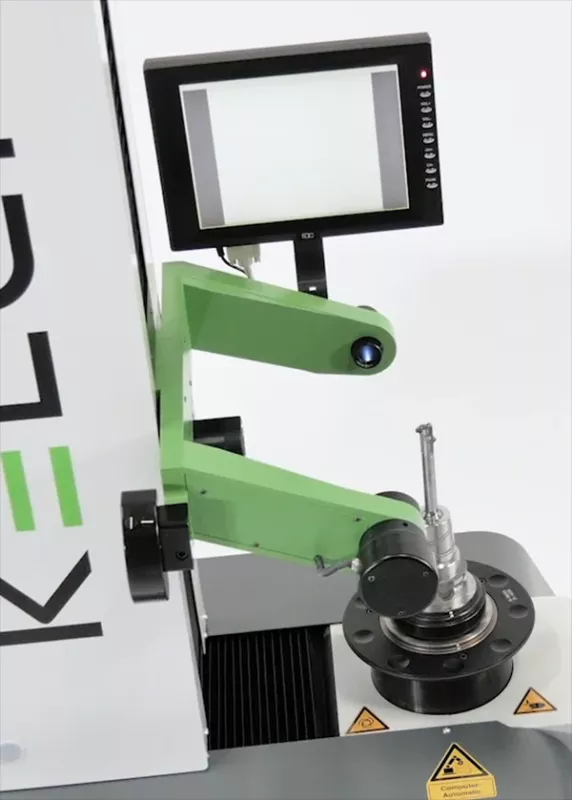

Urządzenia do pomiaru narzędzi (ustawiacze narzędziowe) – głównym zadaniem ustawiaczy narzędziowych jest pomiar narzędzi skrawających zamocowanych w oprawce, przed umieszczeniem ich w magazynie obrabiarki. Skraca to czas przygotowania maszyny, ponieważ narzędzia można zmierzyć lub ustawić na żądany wymiar w trakcie jej pracy oraz zwiększa dokładność wykonania elementów obrabianych. Skrócenie czasu przygotowawczego oraz mniejszy współczynnik braków pozwalają zmniejszyć koszty wytwarzania.

Specyfikacja

Specyfikacja techniczna ustawiacza narzędziowego Kenova set line V345C / V466
Model:
KENOVA set line V346
KENOVA set line V366
Zakres pomiarowy X:
ø -100 – 400 mm
ø -100 – 600 mm
Zakres pomiarowy Z:
600 mm
600 mm
Dopuszczalne bicie promieniowe wrzeciona:
0,002mm
0,002mm
Pole pomiarowe:
7x7 mm
7x7 mm
Powiększenie kamery:
x40
x40
Jednostka pneumatyczna:

5 bar

5 bar

Wymiary (W x H x L):
1300 x 640 x 1300 mm
1300 x 640 x 1300 mm
Masa:
300 kg
300 kg
