TUL - System transportu i magazynowania narzędzi

Producent: KELCH
TUL to system logistyki warsztatowej ułatwiający zorganizowanie przepływu narzędzi: od magazynu, poprzez montaż i presetting, aż do obrabiarek i po skończonej pracy z powrotem do magazynu. Pozwala na bezpieczny i wygodny transport oprawek narzędziowych oraz ich przechowywanie.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

system-transportu-i-magazynowania-narzedzi-do-obrabiarek
+ 09

Opis produktu


TUL to system logistyki warsztatowej ułatwiający zorganizowanie przepływu narzędzi: od magazynu, poprzez montaż i presetting, aż do obrabiarek i po skończonej pracy z powrotem do magazynu. Pozwala na bezpieczny i wygodny transport oprawek narzędziowych oraz ich przechowywanie.

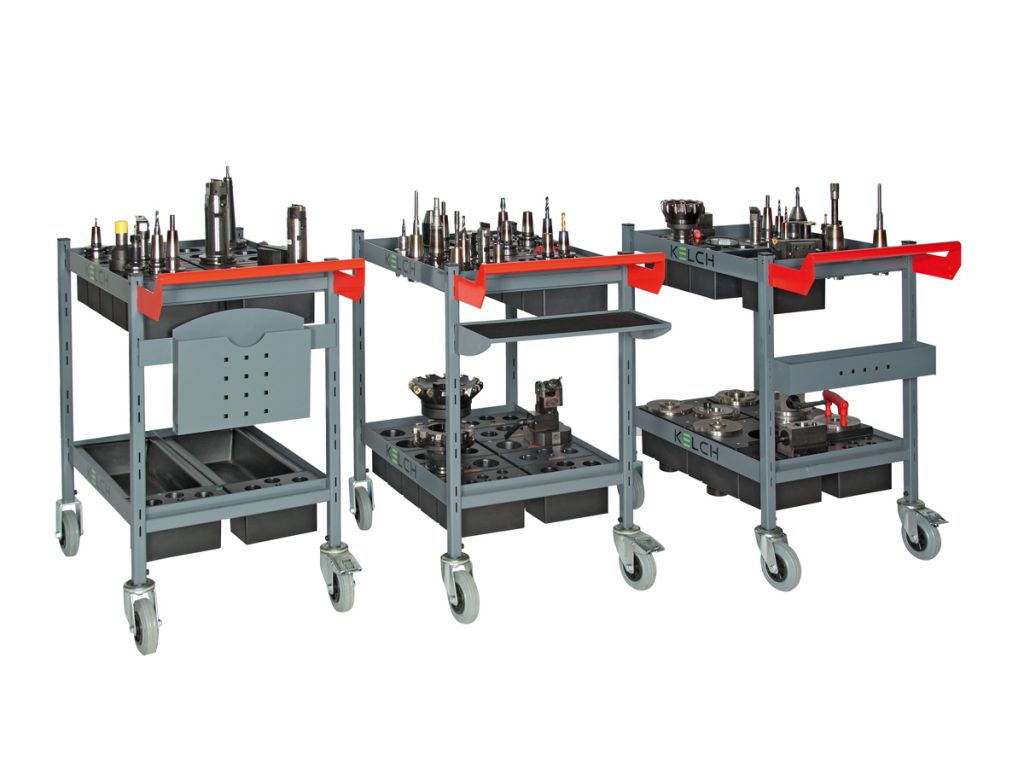

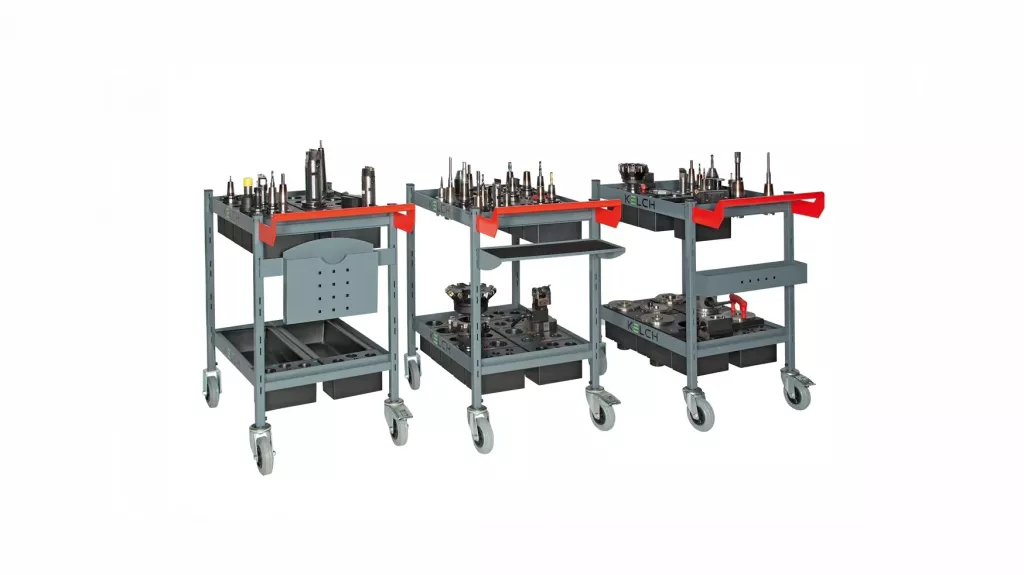

TUL obejmuje szeroki wybór wózków Tulmobil i VariTUL do transportu narzędzi oraz szaf i regałów do ich przechowywania. Dzięki zastosowaniu wytrzymałych nośników narzędzi TUL® dostępnych w wariantach obejmujących większość używanych obecnie łącz wrzecion obrabiarek, można dostosować praktycznie do każdych wymagań.

Specyfikacja

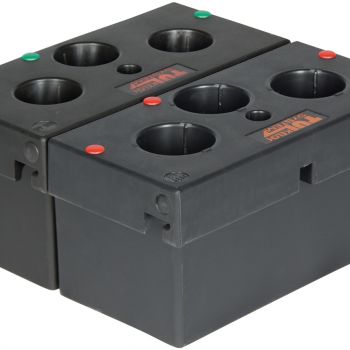

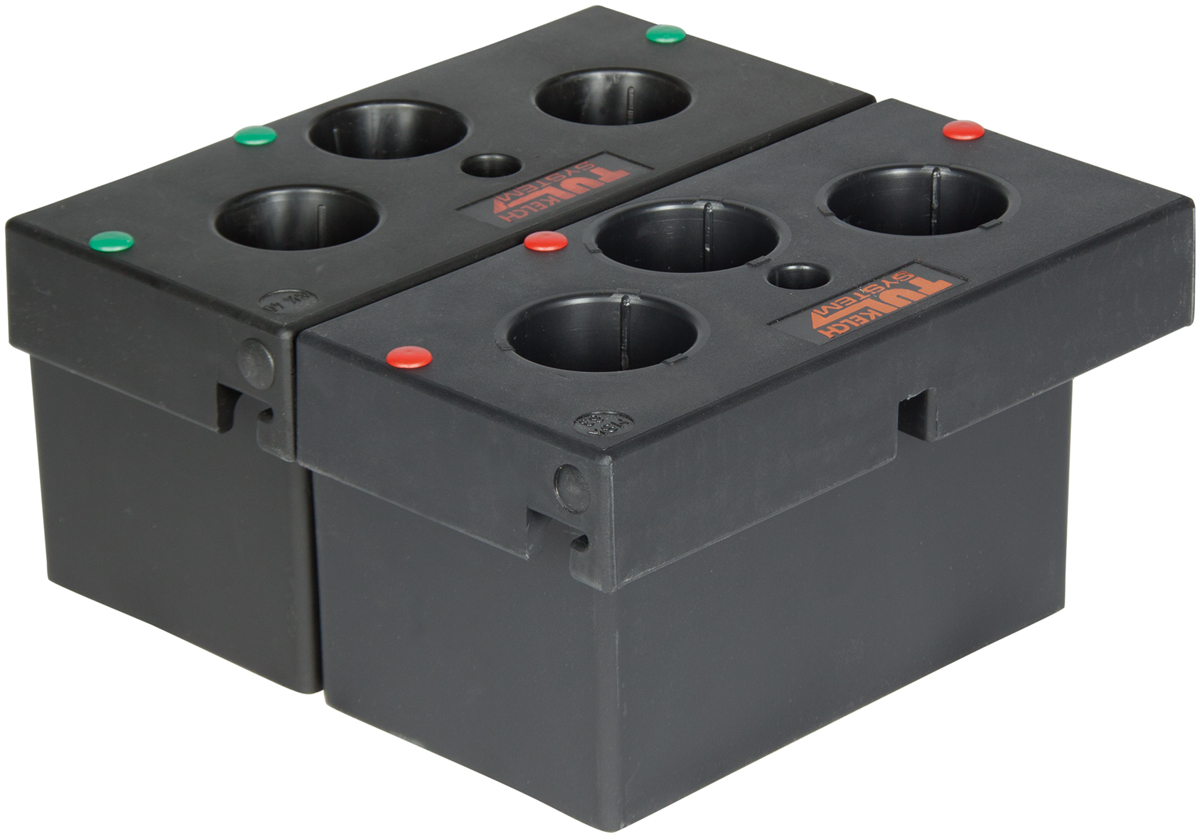

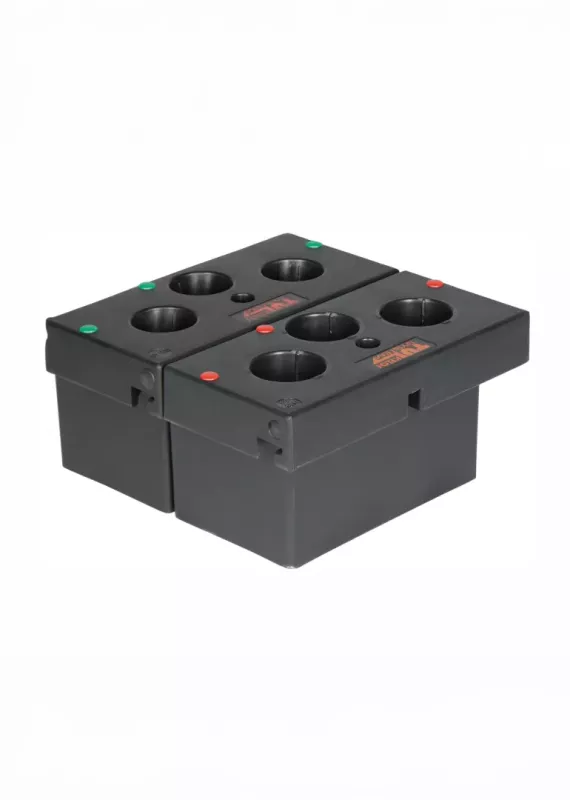

Nośniki TUL
Standard łącza
Rodzaj łącza obrabiarki
Ilość otworów na oprawki
Nr kat.
Stożek HSK
HSK A - ISO 12164-1
HSK 32
HSK 40
HSK 50
HSK 63
HSK 80
HSK 100
HSK 125
HSK 160
5
5
3
3
2
2
1
1
127.025
127.026
127.027
127.028
127.029
127.030
na zamówienie
na zamówienie
Stożek SK / BT
DIN 69871 / ISO 7388-1
ANSI B 5.50
DIN 2080 / ISO 297
JIS - MAS 403 BT
SK JIS B 6339 Big Plus
SK 30
SK 35
SK 40
SK 45
SK 50
SK 60
3
3
3
2
2
1
127.091
127.018
127.011
127.015
127.001
na zamówienie
Stożek Morse’a DIN 228
MK 3
MK 4
MK 5
5
5
3
127.009
127.007
127.014
Trzpień cylindryczny
DIN 6327
Tr 16 (Ø17.3)
Tr 20 (Ø21.4)
Tr 25 (Ø27.2)
Tr 28 (Ø30.3)
Tr 36 (Ø38.6)
Tr 48 (Ø52.0)
Tr 40 (Ø41.3)
5
5
5
5
3
3
3
127.010
127.009
127.008
127.007
127.012
127.002
127.014
ABS-Komet
ABS-N
ABS 40 (Ø20)
ABS 50 (Ø28)
ABS 63 (Ø34)
3
3
3
127.069
127.070
127.071
VDI (DIN 69880) – trzpień cylindryczny tokarski:
VDI 16, Ø30
VDI 20, Ø40
VDI 25, Ø50
VDI 32, Ø60
5
3
3
2
127.007
127.014
127.002
127.099
Capto™ - System
PSK / PSC
C 3 (PSK 32)
C 4 (PSK 40)
C 5 (PSK 50)
C 6 (PSK 63)
C 8 (PSK 80)
C 10 (PSK 100)
5
5
3
3
2
1
127.009
127.008
127.057
127.058
127.059
127.056
KM
UTS - System
KM 32
KM 40
KM 50
KM 63
KM 80
5
5
3
3
2
127.060
127.061
127.062
127.063
127.064
MPS – Wkładki wrzecionowe ustawiaczy
240x240x130 mm
2
127.100
Uniwersalny nośnik z drewnianym blatem
240x240x130 mm
-
127.016
Wózki narzędziowe Tulmobil – wyposażone w szynę do przewozu nośników TUL
Model:
Tulmobil TW1
Tulmobil TW2

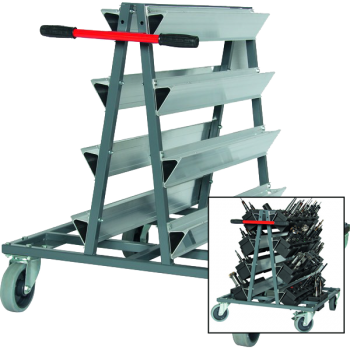

Tulmobil TW3
Opis:
Może przewozić 8 nośników narzędzi na pochyłych szynach profilowych. Na górnej i dolnej ramie stalowej można umieścić kolejne 8 uchwytów na narzędzia zamontować małe półki lub kuwety do przewożenia innych elementów.

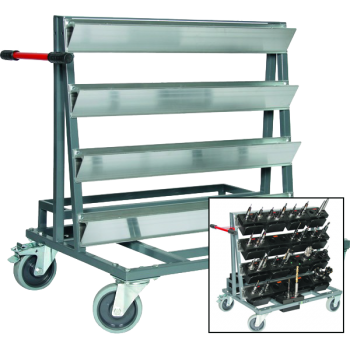

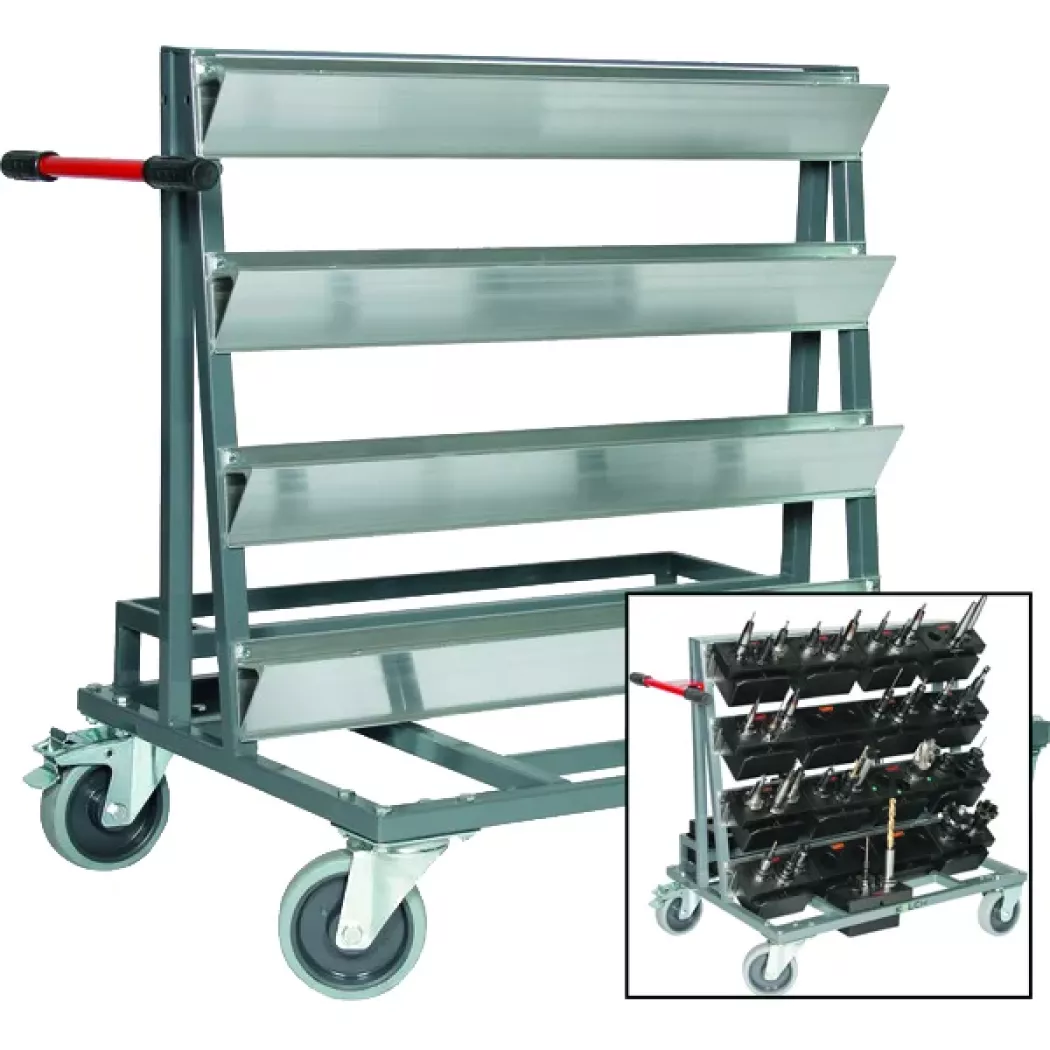

Może przewozić 16 nośników narzędzi na pochyłych szynach profilowych. W przedniej ramie można zamontować 2 dodatkowe nośniki, a z tyłu 7 nośników narzędzi.

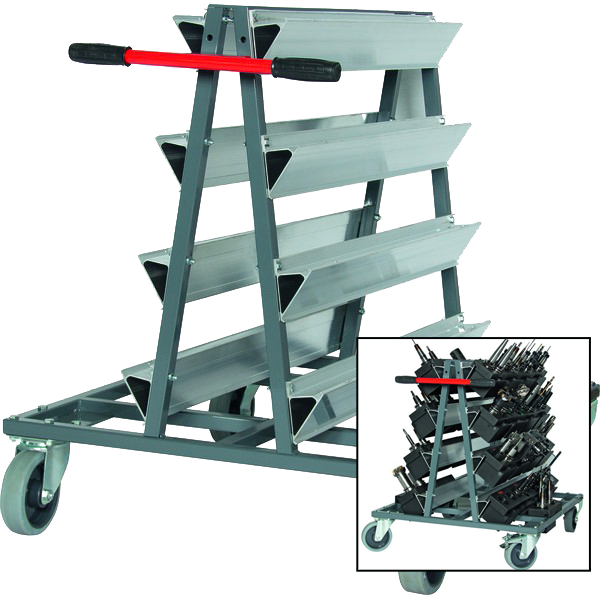

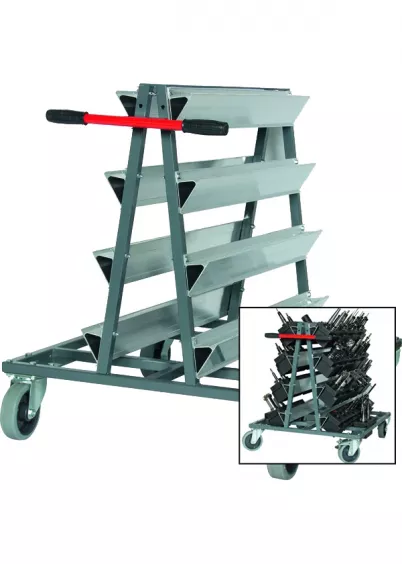

Może przewozić 32 nośniki narzędzi na pochyłych szynach profilowych. W przedniej i tylnej ramie stalowej można zastosować dwa dodatkowe nośniki narzędzi.
Kolor:
RAL 7011 Stalowy szary
RAL 7011 Stalowy szary
RAL 7011 Stalowy szary
Nośność:
300 kg
600 kg
600 kg
Masa:
37 kg
60 kg
70 kg
Wymiary:
770 x 500 x 960 mm
975 x 700 x 1015 mm
975 x 900 x 1015 mm
Numer katalogowy:
129.011
129.020
129.021

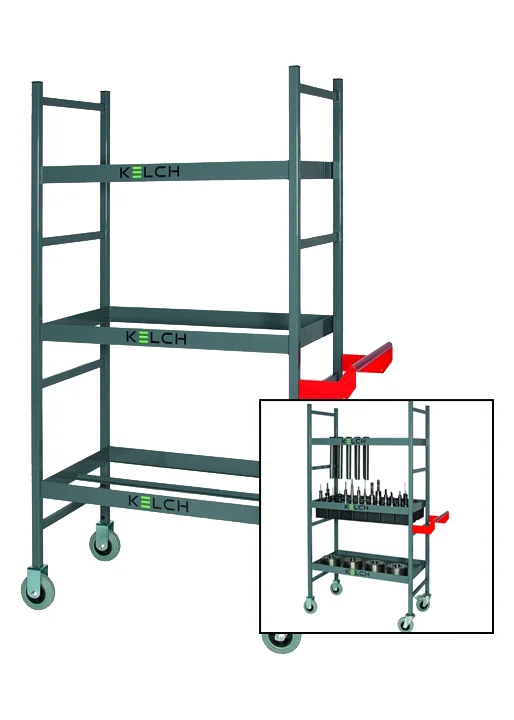

Wózki narzędziowe VariTUL – do samodzielnego montażu z dużymi możliwościami konfiguracji.
Model:

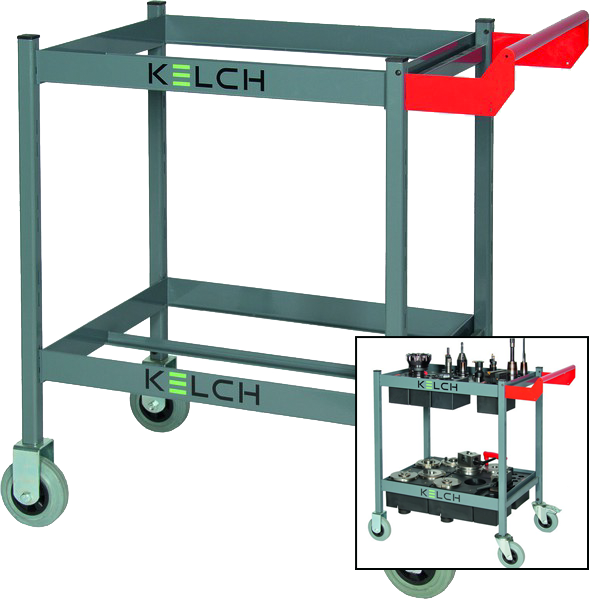

VariTUL VTW5 (mały)

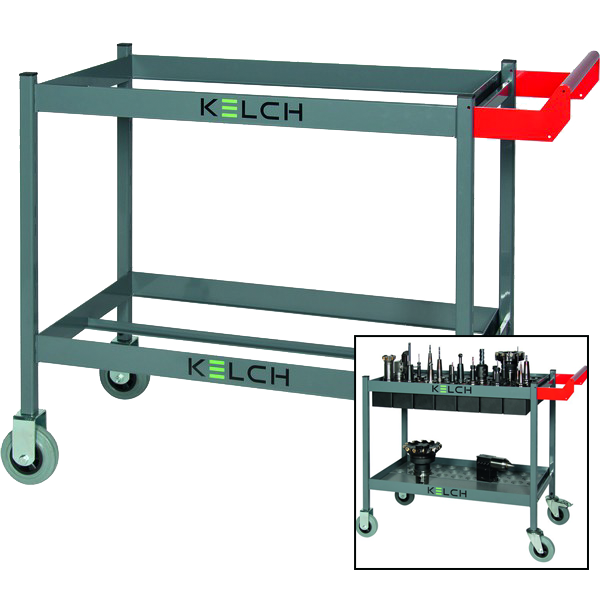

VariTUL VTW7 (duży)

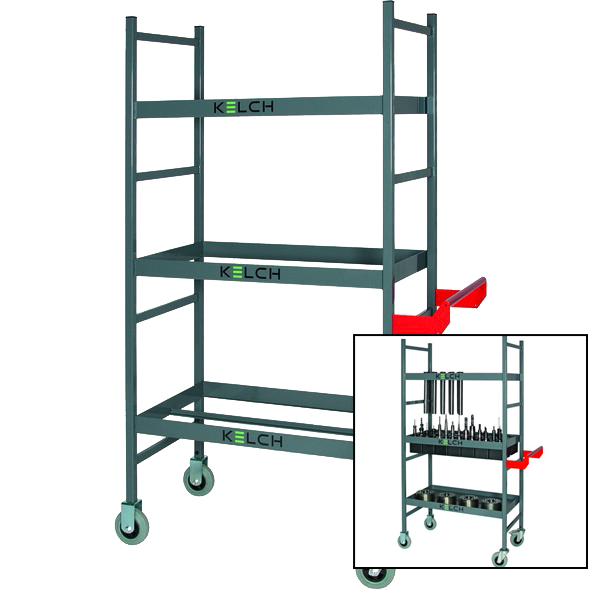

VariTUL VTW7H (wysoki)
Opis:

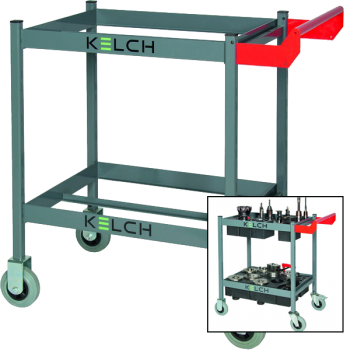

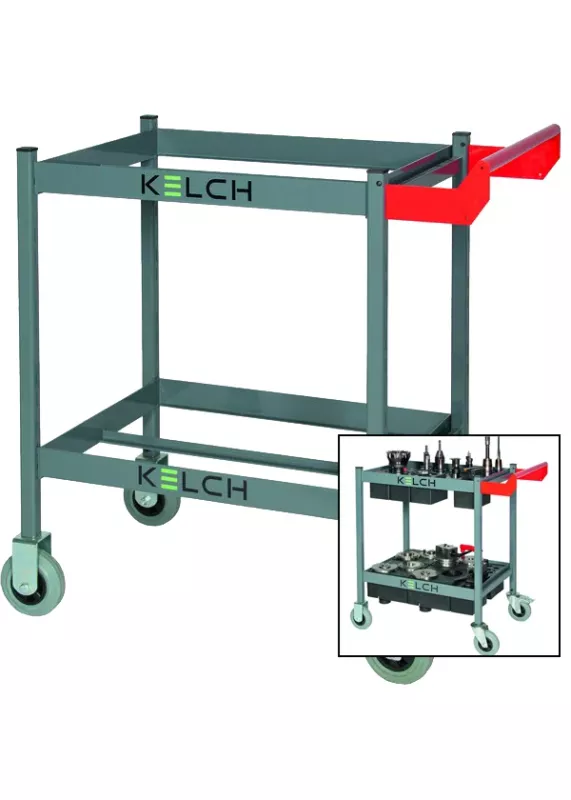

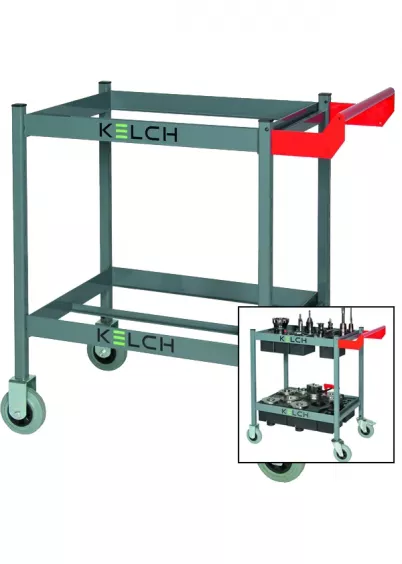

Wózek VariTUL VTW5 – wózek do samodzielnego montażu.W wariancie podstawowym zmieści do 20 nośników TUL i umożliwia zamontowanie w ich miejsce innych akcesoriów.

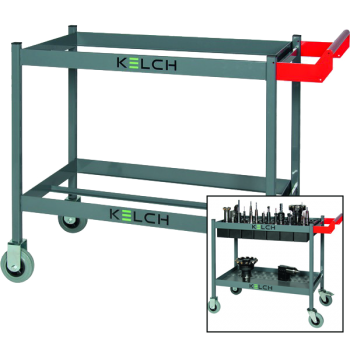

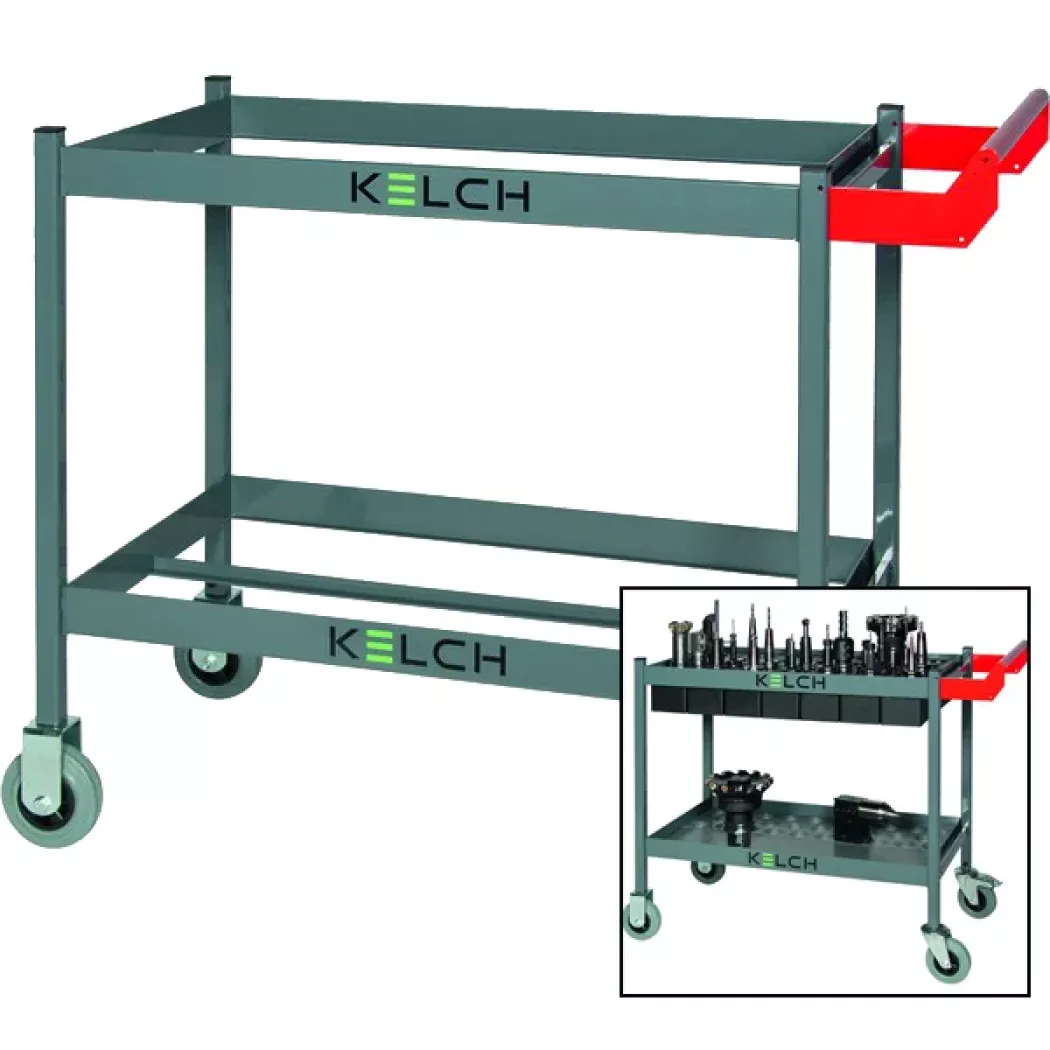

Wózek VariTUL VTW7 – wózek do samodzielnego montażu.W wariancie podstawowym zmieści do 28 nośników TUL i umożliwia zamontowanie w ich miejsce innych akcesoriów.
Wózek VariTUL VTW7H – wózek do samodzielnego montażu.W wariancie podstawowym zmieści do 28 nośników TUL i umożliwia zamontowanie w ich miejsce innych akcesoriów.
Kolor:
RAL 7011 Stalowy szary
RAL 7011 Stalowy szary
RAL 7011 Stalowy szary
Nośność:
250 kg
250 kg
250 kg
Masa:
14 kg
33 kg
50 kg
Wymiary:
780x520x900 mm
1010x520x900 mm
1010x520x900 mm
Numer katalogowy:
129.510
129.511
129.521
Regały TUL
Model:
Regał TUL mały

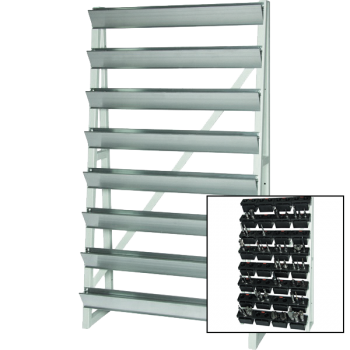

Regał TUL duży, (1m)

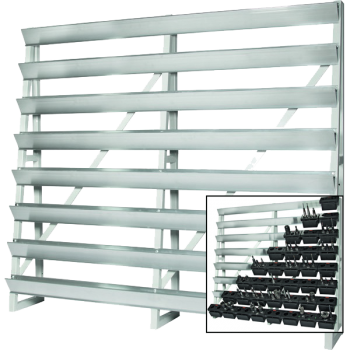

Regał TUL duży, (2m)
Opis:

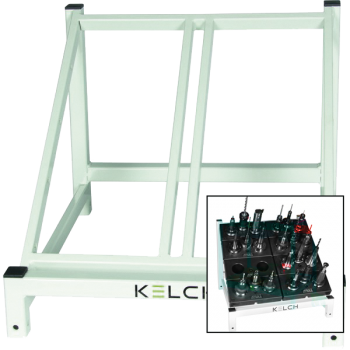

Regał z miejscem na 8 nośników narzędzi TUL w dwóch rzędach po 4 sztuki, pod kątem 35°.

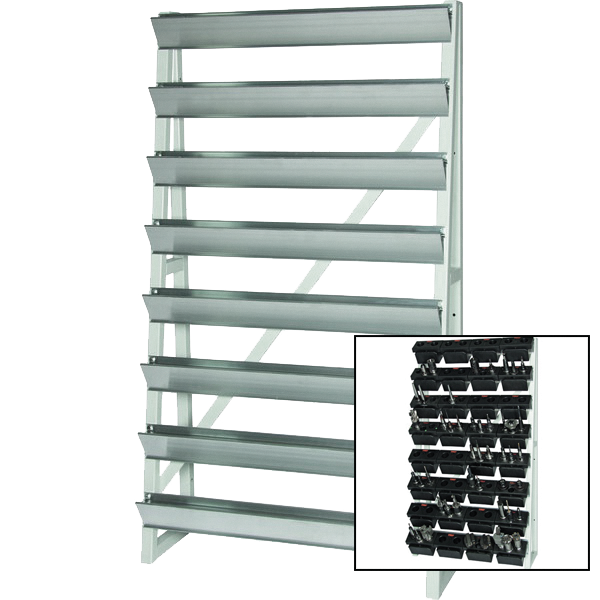

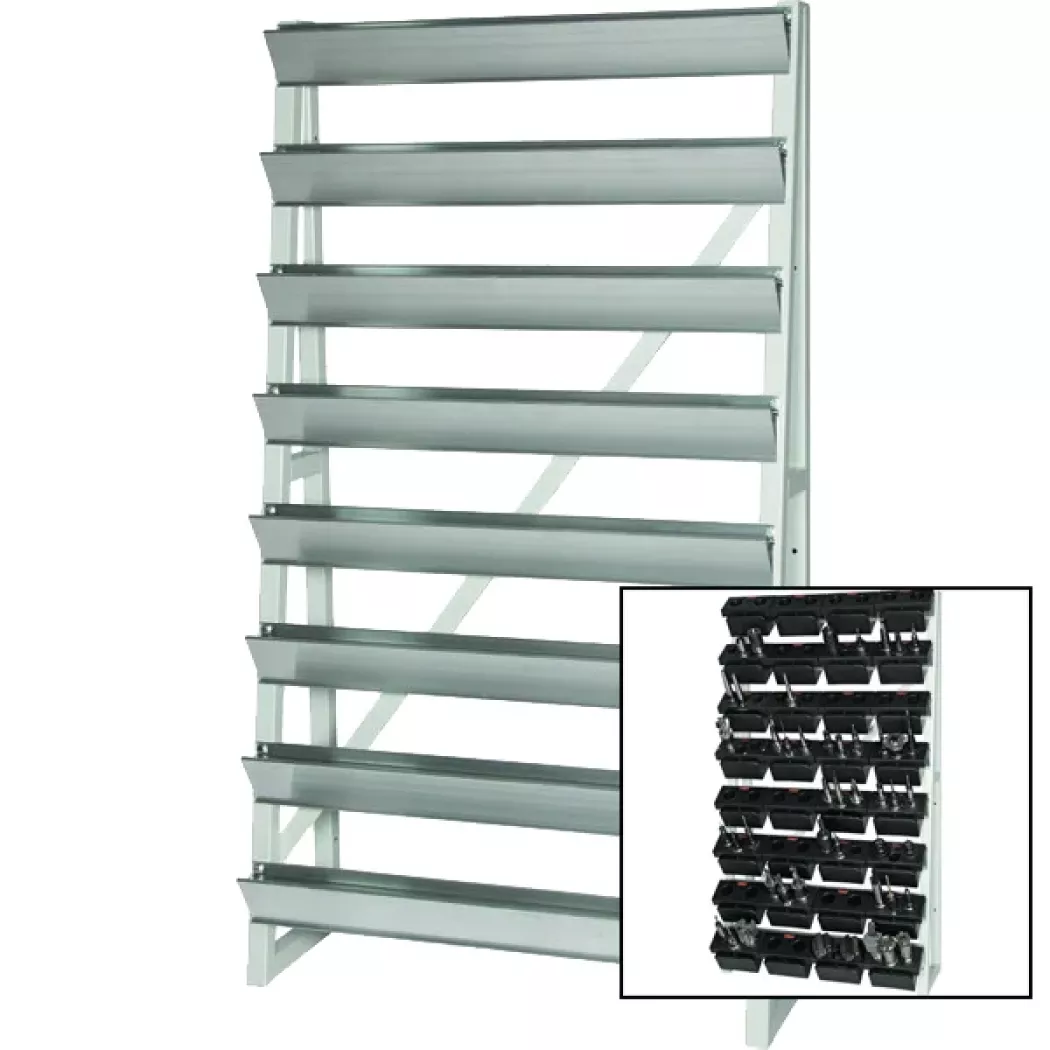

Regał do magazynowania narzędzi z miejscem na 32 nośniki narzędzi TUL. Z możliwością przymocowania do ściany lub podłogi.

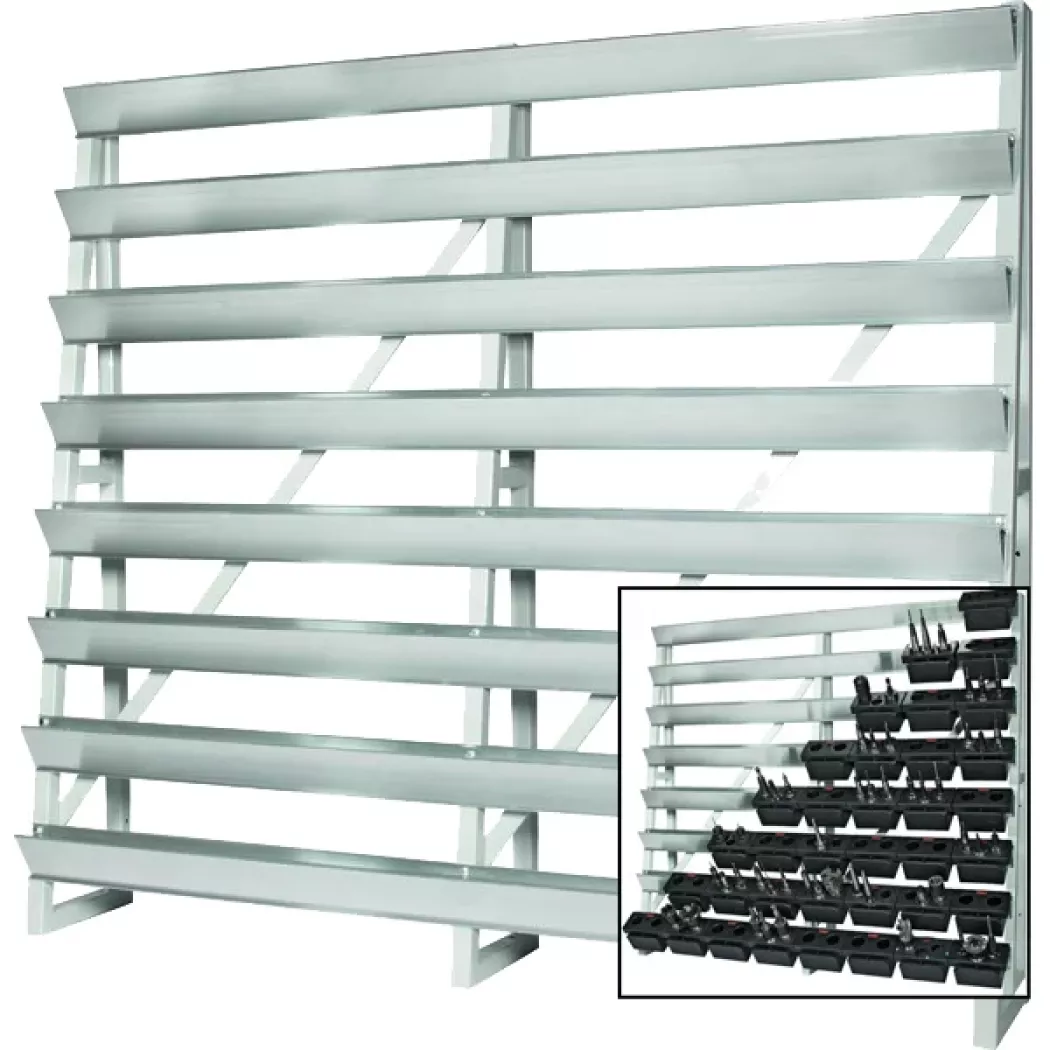

Regał do magazynowania narzędzi z miejscem na 64 nośniki narzędzi TUL. Z możliwością przymocowania do ściany lub podłogi.
Kolor:
RAL 7035 Jasny szary
RAL 7035 Jasny szary
RAL 7035 Jasny szary
Nośność:
150 kg
640 kg
1280 kg
Masa:
14 kg
33 kg
50 kg
Wymiary:
 500x500x105/415 mm
980x335x1750 mm
1940x335x1750 mm
Numer katalogowy:
128.005
128.001
128.002
