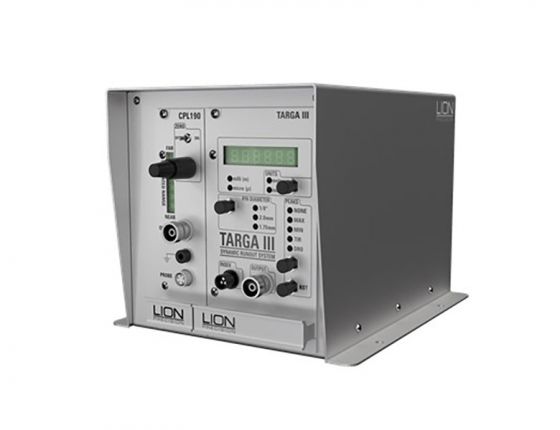

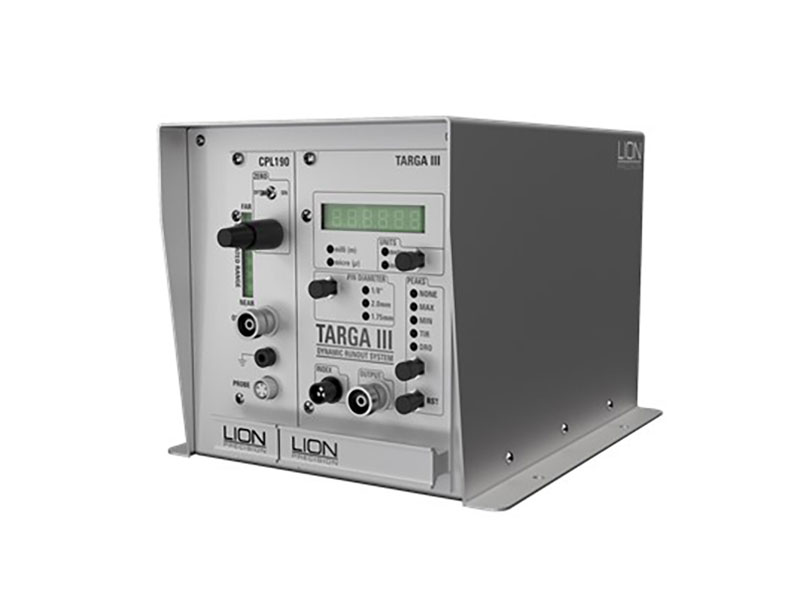

System do dynamicznej kontroli bicia wrzecion na łożyskach powietrznych TARGA III

Producent: LION PRECISION
Specjalizowany system do kontroli bicia wrzecion na łożyskach powietrznych stosowanych do wykonywania wielu otworów w stosie płytek drukowanych PCB.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Opis produktu


TARGA III System do dynamicznej kontroli bicia – TARGA III Dynamic Runout System. Specjalizowany, jedyny w swoim rodzaju, dedykowany system do dynamicznego monitorowania bicia wrzeciona, oparty na czujnikach pojemnościowych. Targa III mierzy bicie wrzeciona przy różnych prędkościach, co umożliwia użytkownikowi dobór optymalnej prędkości obrotowej oraz informuje czy wrzecino wymaga regeneracji. Ten skomputeryzowany system zapewnia wyjątkową funkcję Dynamic Runout (DRO), która umożliwia monitorowanie TIR (Total Indicator Reading) w różnych warunkach bez konieczności resetowania TIR. Dostępny jest również standardowy TIR. Sygnał wyjściowy zapewnia napięcie analogowe proporcjonalne do wybranej wartości szczytowej (Normal, MAX, MIN, TIR lub DRO). Zyski spadają, gdy powstaje wyrób wybrakowany. W branży wiercenia płytek PCB od 10 do 15% wyrobów wybrakowanych jest bezpośrednim skutkiem bicia wrzeciona przy dużych prędkościach. Jedynym sposobem na wyeliminowanie bicia wrzeciona i związanych z tym wyrobów wybrakowanych jest monitorowanie bicia i zapobieganie brakom przed jego wystąpieniem. Wykrywanie przy użyciu czujników pojemnościowych jest jedynym właściwym wyborem.

Specyfikacja

Parametr:
Wartość:
Napięcie wyjściowe BNC:
0-10 VDC dla trybu TIR i DRO; ±5VDC dla pozostałych trybów
Skalowanie napięcia wyjściowego BNC:
25 µm/V
Rozdzielczość wyjściowa BNC:
625 nm
Rozdzielczość wyświetlacza:
0,5 µm
Zakres pomiarowy:
250 µm
Minimalna szczelina:
125 µm
Zasilanie:
±15 VDC 0,25 A
Zasilacz zewnętrzny (w zestawie):
Wejście: 100-240 VAC, 50/60 Hz
