Oprogramowanie do kontroli jakości PolyWorks Inspector

Producent: INNOVMETRIC
Polyworks Inspector to zaawansowane oprogramowanie pomiarowe przeznaczone dla metrologii przemysłowej.

Opis produktu

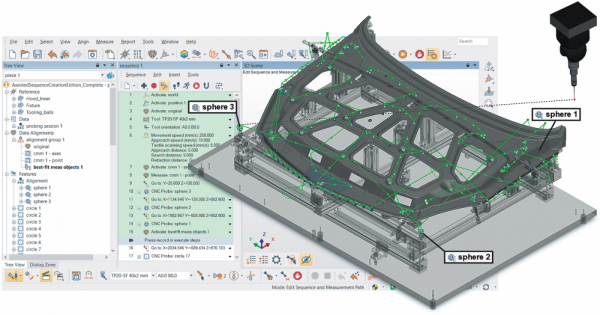

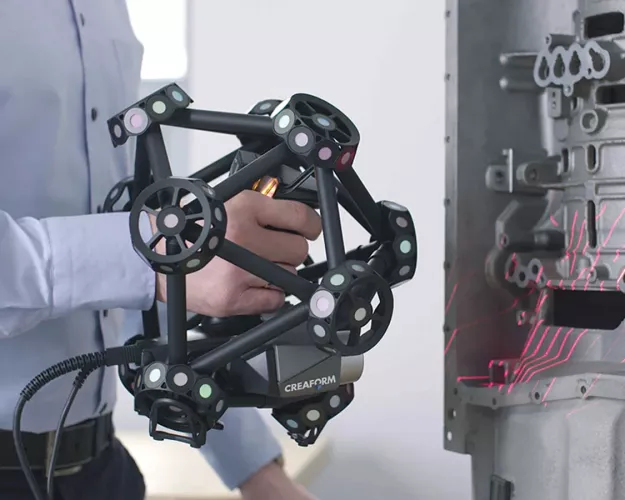

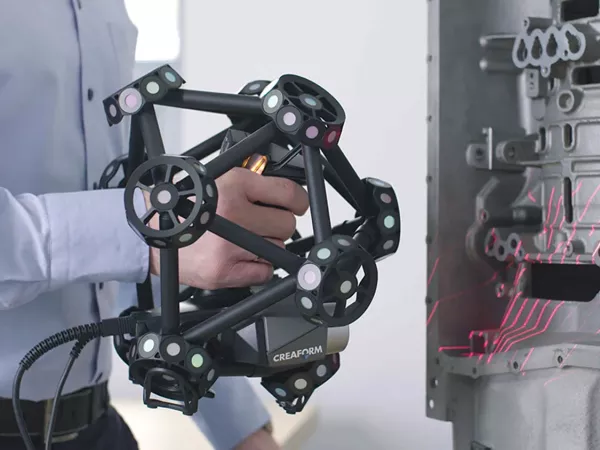

Pomiary w czasie rzeczywistym z wykorzystaniem skanerów optycznych oraz urządzeń stykowych umożliwiają diagnozowanie i zapobiegają problemom produkcyjnym i montażowym. Interfejs oraz bezpośrednie wtyczki sprzętowe zapewniają współpracę ze wszystkimi skanerami i urządzeniami pomiarowymi 3D m.in. Skanerami marki CREAFORM i OTTO VIsion. Zaawansowane funkcje dają możliwość pisania programów maszynowych i połączenia oprogramowania np. z obrabiarkami CNC, a także robotami przemysłowymi w celu automatyzacji procesów produkcyjnych.


Cechy produktu:

Bazowanie:

  • najlepsze dopasowanie – wykorzystanie powierzchni bądź konturu (metoda najlepszego dopasowania do modelu CAD, wiązania obrotowe i przesuwne, dopasowanie do pola tolerancji)
  • elementy geometryczne – 3-2-1, pary środków elementów geometrycznych, bazy rysunkowe geometrii kształtu i położenia
  • RPS
  • wirtualne sprawdziany

Pomiar:

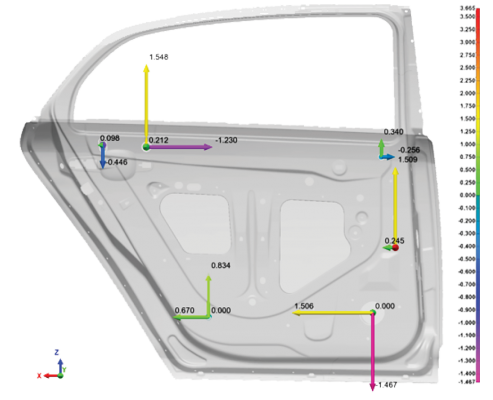

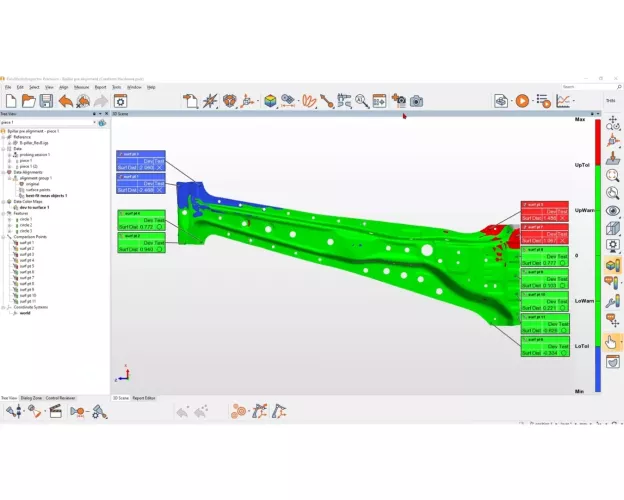

  • powierzchniowe, krawędziowe i przekrojowe porównania do wartości nominalnych (modelu CAD)
  • kompletne pomiary 2D z użyciem przekrojów (konstruowanie łuków, okręgów, linii, punktów itp., pomiar odległości i kątów)
  • kontrola odchyłek geometrii kształtu i położenia elementów geometrycznych zgodnych
    z obowiązującymi normami ISO oraz ASME
  • zaawansowane narzędzia pomiarowe (pomiar krawędzi czołowych, szczelin, profili, grubości materiału itp.)

Raport:

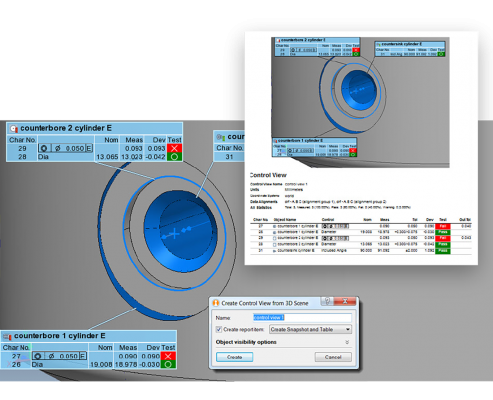

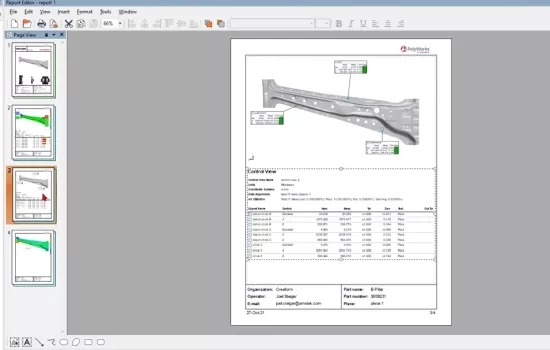

  • raporty w postaci widoków 3D, tabeli, wykresów itp.
  • automatyczne aktualizowanie raportów
  • definiowane szablony raportów
  • PolyWorks Viewer – darmowe oprogramowanie do podglądu projektów

Pozostałe:

  • możliwość przygotowania automatycznego szablonu dla części powtarzających się

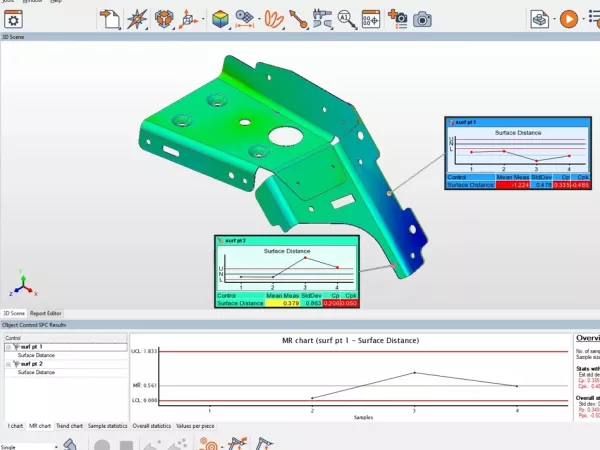

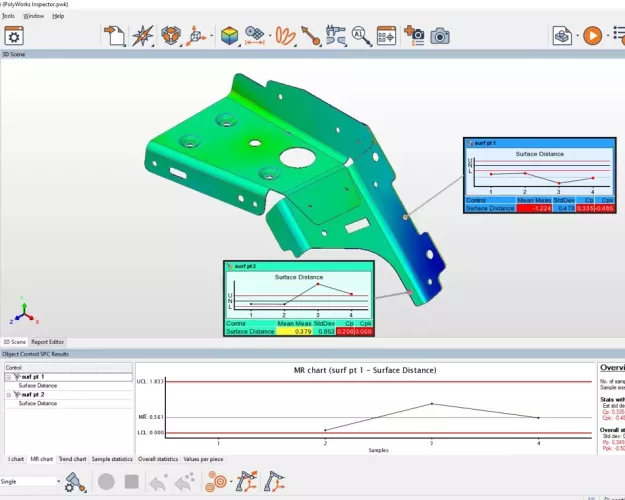

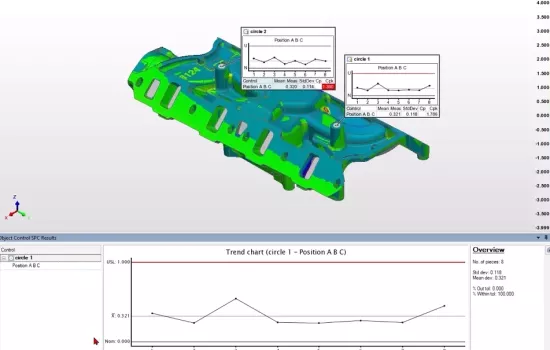

  • statystyczna kontrola procesu – SPC
  • przetwarzanie chmury punktów w czasie rzeczywistym
  • obsługa współrzędnościowych maszyn pomiarowych CMM
