Czujniki konfokalne liniowe Gocator seria 4000

Nowość

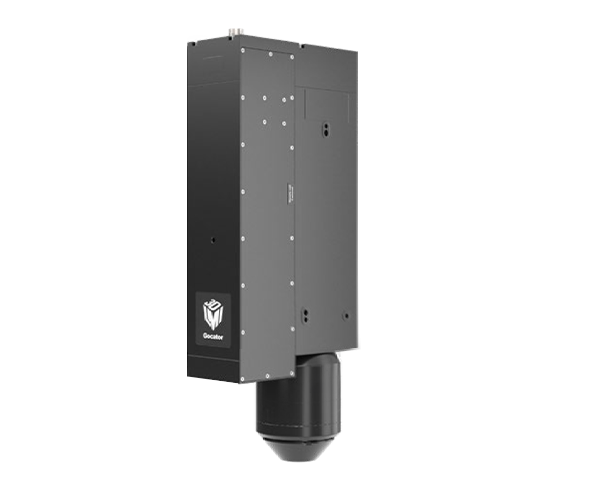

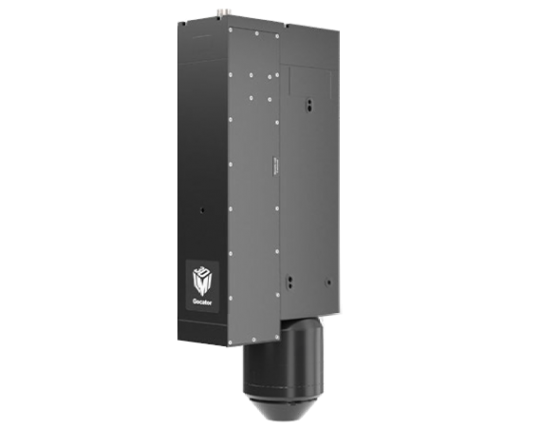

Gocator seria 4000
Producent: LMI TECHNOLOGIES
Te czujniki oferują szybką, wysokorozdzielczą, wszechstronną i pozbawioną cieni kontrolę 3D w linii produkcyjnej, z wyjątkowo szerokim kątem nachylenia (maks. do ±85°), idealną do zastosowań w przemyśle półprzewodnikowym, elektronice użytkowej, bateriach do pojazdów elektrycznych i wielu innych.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Dowiedz się więcej
+ 01

Opis produktu

piktogram
Prezentacja u klienta
piktogram
Serwis gwarancyjny i pogwarancyjny
piktogram
Profesjonalne doradztwo
piktogram
Szybkie ofertowanie
piktogram
Dedykowane oprogramowanie
piktogram
Prezentacja w ITA

Te czujniki oferują szybką, wysokorozdzielczą, wszechstronną i pozbawioną cieni kontrolę 3D w linii produkcyjnej, z wyjątkowo szerokim kątem nachylenia (maks. do ±85°), idealną do zastosowań w przemyśle półprzewodnikowym, elektronice użytkowej, bateriach do pojazdów elektrycznych i wielu innych.

Nowe modele czujników Gocator 4011 i 4021 wykorzystują zaawansowaną konstrukcję optyczną, zapewniającą najlepszą jakość danych przy pomiarze trudnych obiektów, takich jak pola kulkowe BGA (Ball Grid Array) w półprzewodnikach, znacząco przewyższając zarówno poprzednią generację czujników LMI, jak i konkurencyjne technologie konfokalne.

Cechy charakterystyczne:

  • wysoka rozdzielczość skanowania 3D bez efektu cienia,
  • pole widziane do 5 mm,
  • maksymalny kąt nachylenia do +/- 85 stopni
  • wysoka rozdzielczość w osi X, do 1,9 mikrometra,
  • rozdzielczość w osi Z poniżej 1 mikrometra,
  • wysoka prędkość skanowania (do 16 kHz przy wsparciu sprzętowym),
  • zintegrowane oprogramowanie do kontroli pomiarów

Specyfikacja

Podstawowe parametry techniczne czujników Gocator 4000
Model:
Gocator 4010
Gocator 4011
Gocator 4020
Gocator 4021
Liczba punktów/profili:
1920
1920
1920
1920
Rozdzielczość X:
0,0019 mm
0,0019 mm
0,0026 mm
0,0026 mm
Powtarzalność Z:
0,12 μm
0,10 μm
0,25 μm
0,20 μm
Długość linii lasera (FOV):
3,5 mm
3,5 mm
5,0 mm
5,0 mm
Odległość pomiarowa (CD):
9,3 mm
9,3 mm
27,8 mm
27,8 mm
Zakres pomiarowy (MR):
1,05 mm
1,05 mm
2,5 mm
2,5 mm
Masa:
10,4 kg
10,4 kg
9,6 kg
9,6 kg

Do pobrania

Broszura - Czujniki konfokalne liniowe Gocator seria 4000 Pobierz
