Zastosowania skanowania 3D w przemyśle W tym artykule dowiesz się o zastosowaniach skanowania 3D.

Skanowanie 3D to nowoczesna technologia, która zrewolucjonizowała wiele gałęzi przemysłu, umożliwiając szybkie i precyzyjne odwzorowanie geometrii obiektów. Dzięki wykorzystaniu laserów, światła strukturalnego lub tomografii komputerowej skanery 3D pozwalają na bezdotykowe pozyskiwanie dokładnych modeli cyfrowych, co znajduje zastosowanie w kontroli jakości, inżynierii odwrotnej, prototypowaniu oraz monitorowaniu zużycia komponentów. Precyzyjna analiza danych skanowania nie tylko zwiększa efektywność procesów produkcyjnych, ale także minimalizuje ryzyko błędów i optymalizuje koszty. W przemyśle motoryzacyjnym, lotniczym czy energetycznym skanowanie 3D stało się kluczowym narzędziem wspierającym rozwój innowacyjnych rozwiązań i wdrażanie standardów Przemysłu 4.0.

Skanowanie 3D to proces digitalizacji obiektów fizycznych poprzez rejestrowanie ich geometrii i przekształcanie w trójwymiarowy model cyfrowy. Technologia ta wykorzystuje różne metody akwizycji danych, takie jak skanowanie laserowe, światło strukturalne czy tomografia komputerowa, aby z dużą precyzją odwzorować kształt i wymiary skanowanego elementu.

W przypadku skanerów laserowych pomiar odbywa się poprzez emisję wiązki laserowej, która odbija się od powierzchni obiektu i jest rejestrowana przez czujnik. Na tej podstawie system oblicza odległości i tworzy chmurę punktów, stanowiącą podstawę modelu 3D. Skanery wykorzystujące światło strukturalne działają w podobny sposób, ale zamiast lasera projektują na obiekt wzory świetlne, których deformacja pozwala określić topografię powierzchni. Tomografia komputerowa, stosowana głównie w zastosowaniach wymagających wglądu do wnętrza obiektów, pozwala na uzyskanie precyzyjnych przekrojów i pełnych modeli bryłowych.

Każda z tych metod ma swoje specyficzne zastosowania w przemyśle – wybór odpowiedniej technologii zależy od wymaganej dokładności pomiaru, rodzaju materiału oraz warunków pracy urządzenia. Skanowanie 3D pozwala na szybkie pozyskiwanie danych i ich dalszą analizę, co ma kluczowe znaczenie w kontroli jakości, inżynierii odwrotnej czy procesach produkcyjnych.

Skanowanie 3D jest jedną z najważniejszych technologii wspierających nowoczesne procesy produkcyjne, inżynieryjne i kontrolne. Dzięki możliwości szybkiej i precyzyjnej digitalizacji obiektów znajduje zastosowanie w wielu branżach, takich jak przemysł motoryzacyjny, lotniczy, energetyczny czy narzędziowy. Poniżej przedstawiamy kluczowe obszary, w których skanowanie 3D odgrywa istotną rolę.

Współczesne procesy produkcyjne wymagają nie tylko wysokiej precyzji, ale także efektywnej kontroli jakości. Skanowanie 3D pozwala na szybkie i dokładne porównanie rzeczywistych komponentów z ich modelami CAD, wykrywając wszelkie odchyłki od założonych wymiarów. Dzięki analizie chmury punktów możliwe jest:

● identyfikowanie defektów produkcyjnych,

● wykrywanie zużycia komponentów na podstawie skanów porównawczych,

● automatyzacja procesów kontroli jakości poprzez integrację skanerów z systemami inspekcji optycznej.

Technologia ta jest szczególnie ceniona w przemyśle motoryzacyjnym i lotniczym, gdzie precyzja wymiarowa ma kluczowe znaczenie dla bezpieczeństwa i trwałości komponentów.

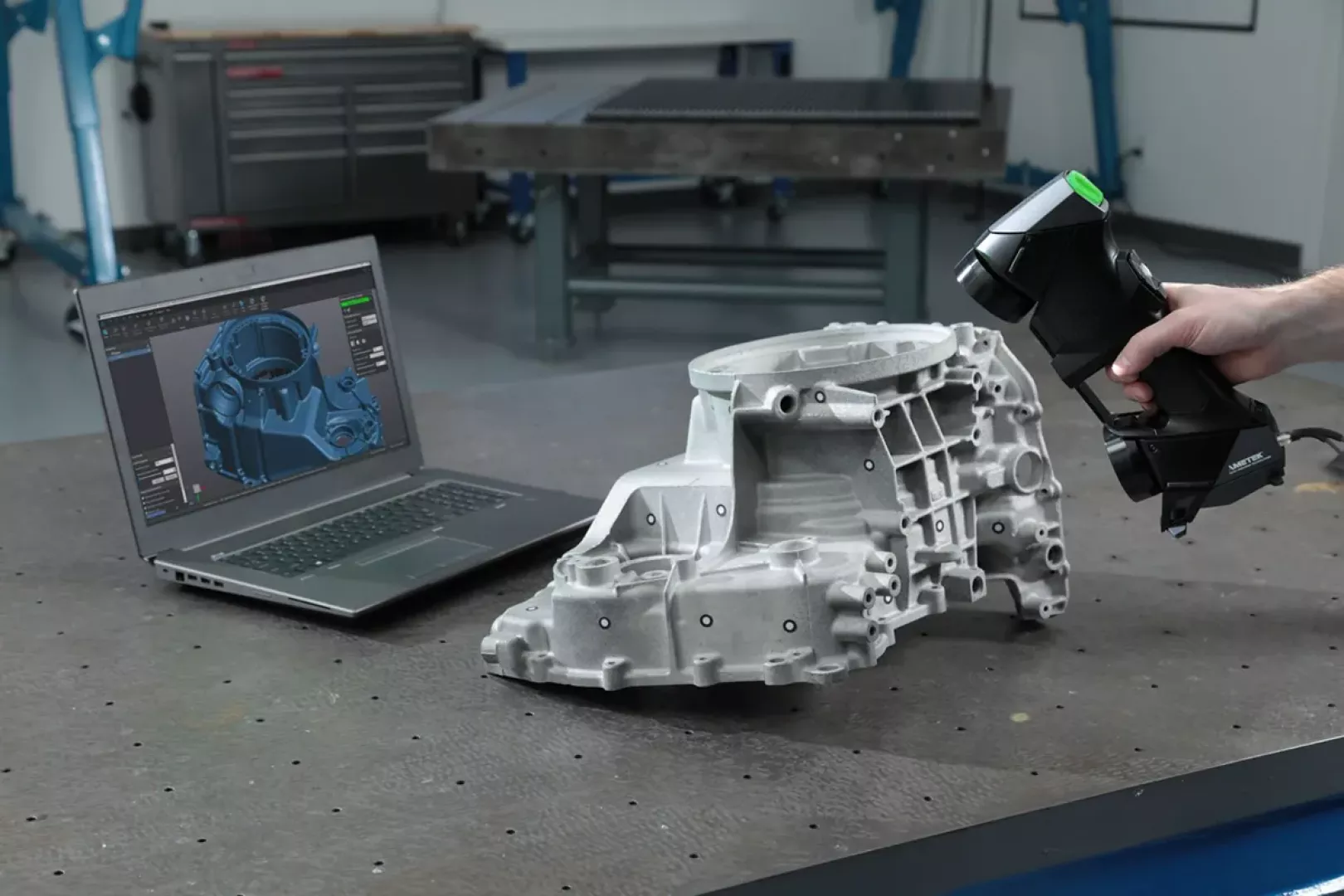

Skanowanie 3D stanowi podstawę inżynierii odwrotnej, czyli procesu odtwarzania dokumentacji technicznej na podstawie istniejących elementów. Jest to niezwykle przydatne w przypadku:

● części zamiennych do maszyn i urządzeń, które nie posiadają dokumentacji,

● modyfikacji i optymalizacji istniejących konstrukcji,

● reprodukcji uszkodzonych lub zużytych elementów.

Dzięki skanom 3D możliwe jest precyzyjne odwzorowanie geometrii elementu, a następnie opracowanie modelu CAD, który może zostać wykorzystany do dalszej produkcji lub modyfikacji.

W procesie projektowania nowych produktów skanowanie 3D ułatwia iteracyjne testowanie prototypów i ich optymalizację. Integracja technologii skanowania z drukiem 3D pozwala na:

● szybkie tworzenie modeli testowych,

● sprawdzanie dopasowania poszczególnych elementów przed rozpoczęciem seryjnej produkcji,

● analizę ergonomii i funkcjonalności nowych projektów.

Dzięki temu możliwe jest znaczne skrócenie czasu potrzebnego na wprowadzenie nowych produktów na rynek, co stanowi istotną przewagę konkurencyjną.

W wielu gałęziach przemysłu, takich jak energetyka czy transport, istotnym zagadnieniem jest monitorowanie zużycia kluczowych komponentów. Skanowanie 3D pozwala na:

● śledzenie zmian w strukturze elementów pod wpływem eksploatacji,

● wykrywanie mikropęknięć i odkształceń,

● ocenę stopnia zużycia turbin, wirników, form wtryskowych czy narzędzi skrawających.

Regularne skanowanie tych elementów umożliwia porównanie kolejnych warstw chmur punktów i wykrycie nawet minimalnych zmian wymiarowych, co pozwala na podejmowanie decyzji o konieczności wymiany lub regeneracji danej części.

Skanowanie 3D znajduje zastosowanie także w archiwizacji i dokumentowaniu danych technicznych, zwłaszcza w branżach związanych z konserwacją infrastruktury czy dziedzictwa przemysłowego. Dzięki precyzyjnemu odwzorowaniu obiektów możliwe jest:

● tworzenie cyfrowych bibliotek komponentów,

● analiza stanu technicznego maszyn i konstrukcji,

● szybkie odtwarzanie dokumentacji technicznej historycznych lub rzadkich elementów.

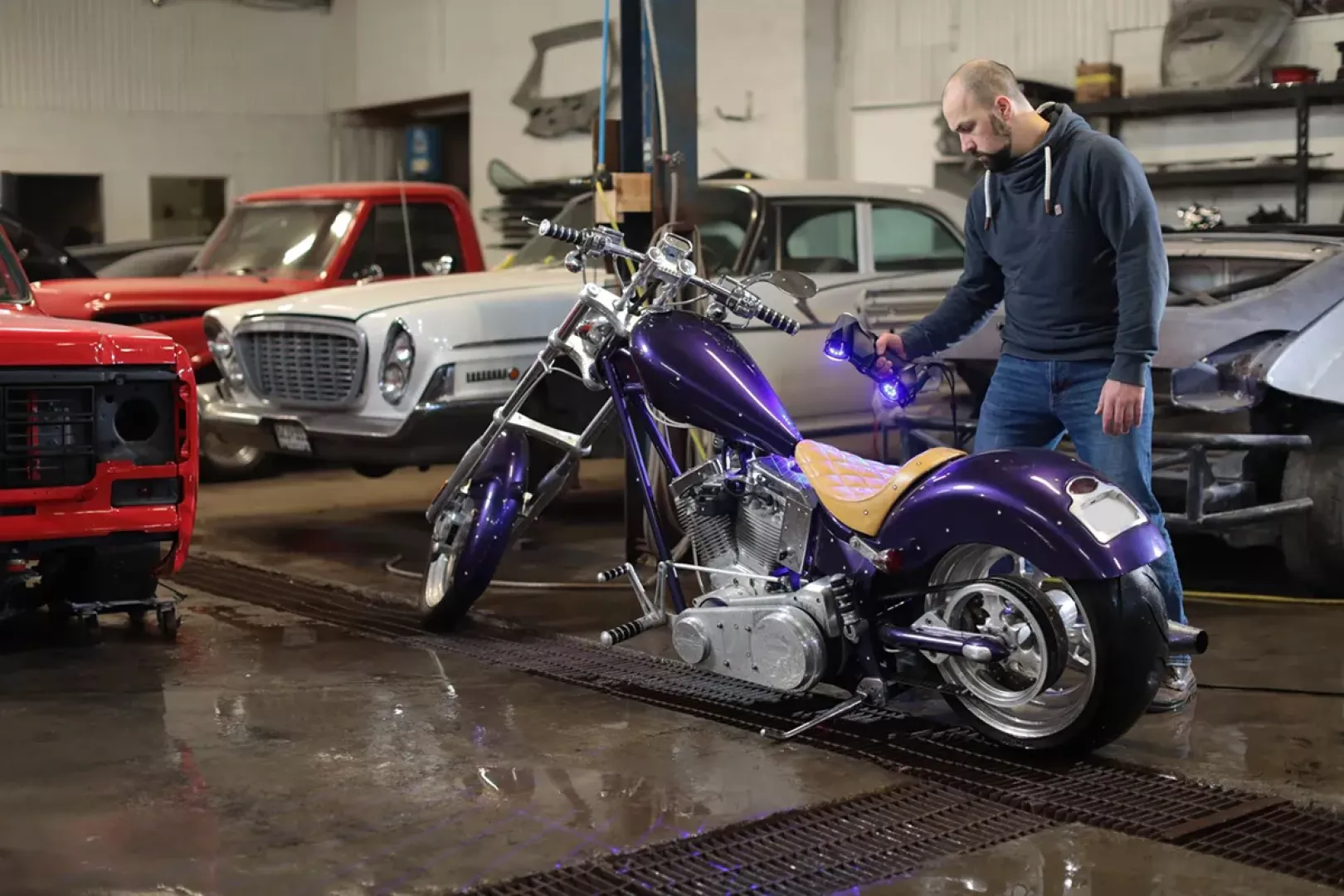

Wysoka precyzja i szybkość działania skanerów 3D sprawiają, że technologia ta jest szeroko wykorzystywana w branżach wymagających maksymalnej dokładności. W przemyśle motoryzacyjnym skanowanie 3D stosowane jest do kontroli jakości nadwozia, dopasowania komponentów i analizy powypadkowej. W lotnictwie umożliwia odtwarzanie geometrii skomplikowanych elementów silników i skrzydeł, a w energetyce pozwala na inspekcję turbin, wirników czy elementów konstrukcyjnych infrastruktury energetycznej.

Skanowanie 3D to technologia, która zmienia sposób, w jaki przemysł podchodzi do kontroli jakości, projektowania i diagnostyki. Precyzja, szybkość oraz możliwość bezdotykowej digitalizacji sprawiają, że znajduje zastosowanie w kluczowych obszarach inżynierii. Automatyzacja pomiarów, integracja z systemami produkcyjnymi i rozwój metod analizy danych sprawiają, że staje się nie tylko narzędziem wspierającym, ale wręcz niezbędnym elementem nowoczesnych procesów przemysłowych.

W przyszłości jeszcze większą rolę odegra integracja skanowania 3D z robotyką, sztuczną inteligencją i drukiem 3D. Coraz dokładniejsze i mobilne systemy pomiarowe przyspieszą inspekcję komponentów, a zaawansowana analiza danych umożliwi wykrywanie nawet najmniejszych odchyłek. Technologia ta nie tylko usprawni produkcję, ale także zrewolucjonizuje sposób utrzymania ruchu i projektowania w przemyśle.
