Frez NX do obróbki wykańczającej Wykończenie płaszczyzn doprowadzone do perfekcji
autor:
Maciej Drajerczak
data dodania:
11 sierpień 2021
Płaszczyzny o chropowatości Ra poniżej 0,1 µm

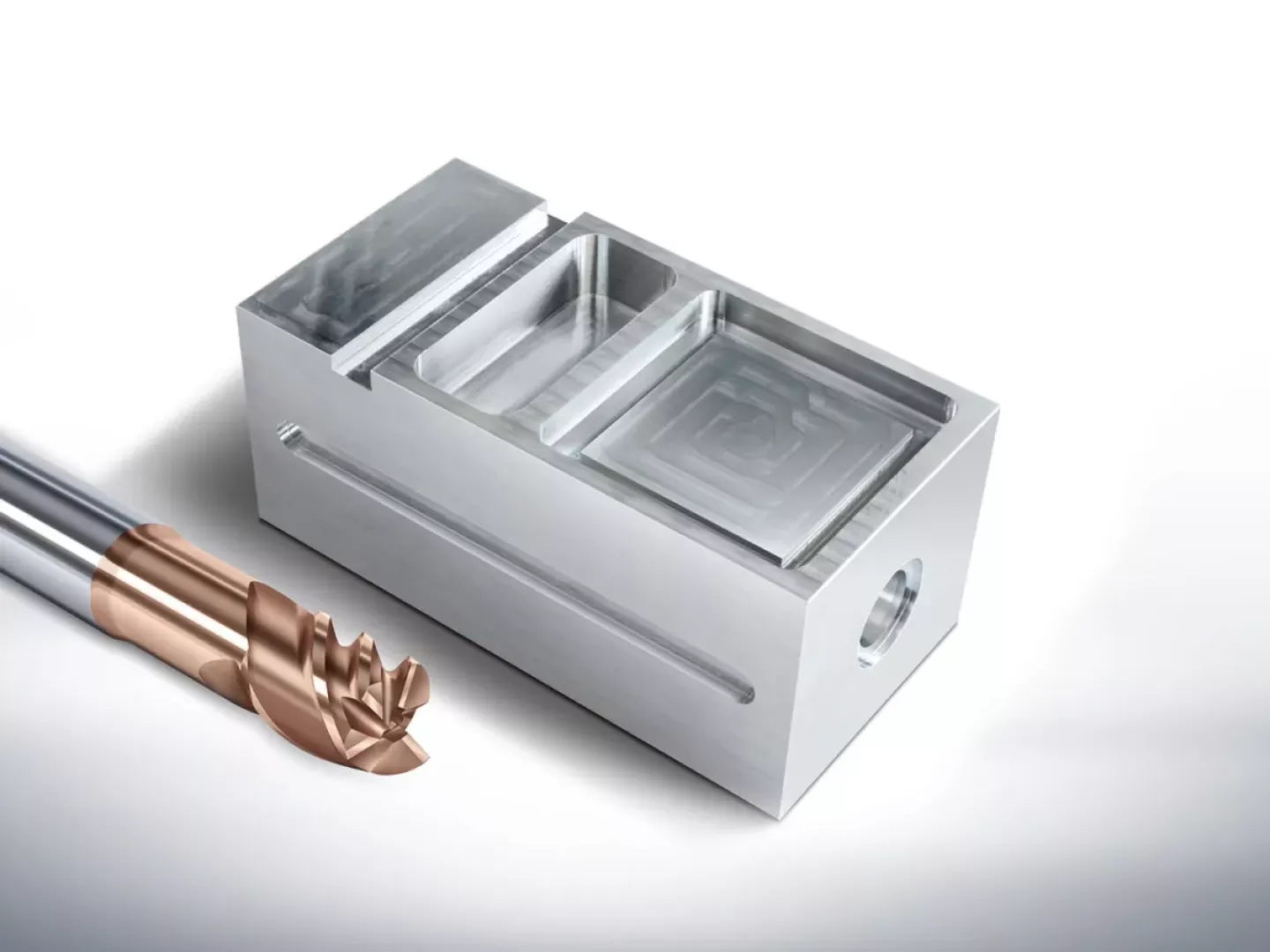

Frez NX firmy Fraisa to nowe, innowacyjne narzędzie do obróbki wykończeniowej. Płaszczyzny wykończone frezem NX są zarówno wizualnie, jak i mierzalnie najwyższej jakości. Jego sekret leży w specjalnie zaprojektowanym ostrzu wykańczającym, przesuniętym osiowo i promieniowo względem pozostałych. Dzięki takiej konstrukcji skrawa ono wiór o dokładnie wyznaczonej grubości wynoszącej setne części milimetra. Wszystko to by osiągnąć powierzchnię o doskonałej jakości.
Frez wykańczający NX pozwala uzyskać powierzchnię części o chropowatości Ra < 0,1 µm. Dla wielu obrabianych elementów pozwala to na wyeliminowanie późniejszego procesu szlifowania powierzchni. Daje to dużą przewagę nad konwencjonalnym podejściem do procesu, ponieważ element może zostać w pełni obrobiony na jednej maszynie, oszczędzając czas i pieniądze. Frez wykańczający NX został tak zaprojektowany, by nawet niewielkie, niemożliwe do uniknięcia odkształcenia narzędzia podczas pracy nie wpływały na jej końcowy efekt. Aby zachować estetyczne miejsce łączenia ścianki i dna kieszeni, frez NX posiada również krawędzie skrawające na powierzchni walcowej.
Jeżeli chcesz osiągnąć jak najlepszą jakość powierzchni, zarówno pod względem aspektów wizualnych, jak i dużo niższej uzyskanej chropowatości Ra powierzchni, będziesz pod wrażeniem możliwości technologii Fraisa NX.
Technologia frezu NX w wykończeniu płaszczyzn
Nowość w budowie frezu polega na umieszczeniu dodatkowego, wykańczającego ostrza pomiędzy standardowymi. Dzięki dokładnie wykonanemu chwytowi, płynnym przejściom pomiędzy poszczególnymi częściami narzędzia oraz jego wyważeniu obróbka przebiega nadzwyczaj dobrze.
Cechy:
- wzmocnienie wyeksponowanej krawędzi skrawającej
- absorbcja dużych sił skrawania
- miejsca łączenia wykonane za pomocą gładkich przejść oraz dużych promieni zaokrąglenia
- poprawiona sztywność, a tym samym mniejsze odkształcenia promieniowe
- większa odporność na obciążenie mechaniczne
- wyważenie narzędzi w klasie G2,5 przy 20000 obr. / min. lub Udop<1 g · mm
- ułatwienie bądź eliminacja dodatkowego wyważenia narzędzia z oprawką
- poprawiona jakość powierzchni, dzięki ograniczeniu drgań
- dłuższa żywotność wrzeciona
- część chwytowa wykonana w tolerancji h5
- zminimalizowane bicie promieniowe dla podwyższenia dokładności obróbki
- doskonałe współdziałanie z nowoczesnymi uchwytami obróbkowymi
Obróbka wykańczająca częścią czołową
- narzędzie posiada specjalne ostrze do obróbki wykańczającej częścią czołową
- najwyższa jakość powierzchni obrobionej
Narzędzia z teoretyczną 45°fazką. Wartość ta jest wyznaczona dla każdej średnicy w tabeli w katalogu narzędzi i powinna być wprowadzona podczas programowania CNC/CAM. Podczas obróbki, jednakże minimalna ilość materiału pozostaje z powodu różnicy pomiędzy fazką teoretyczną 45°a efektywnym konturem.
Zalety:
- optycznie lepsza jakość i niższy parametr chropowatości Ra zamierzony na powierzchni w porównaniu do obróbki konwencjonalnym narzędziem
- czas na szlifowanie i polerownie może zostać znacznie ograniczony

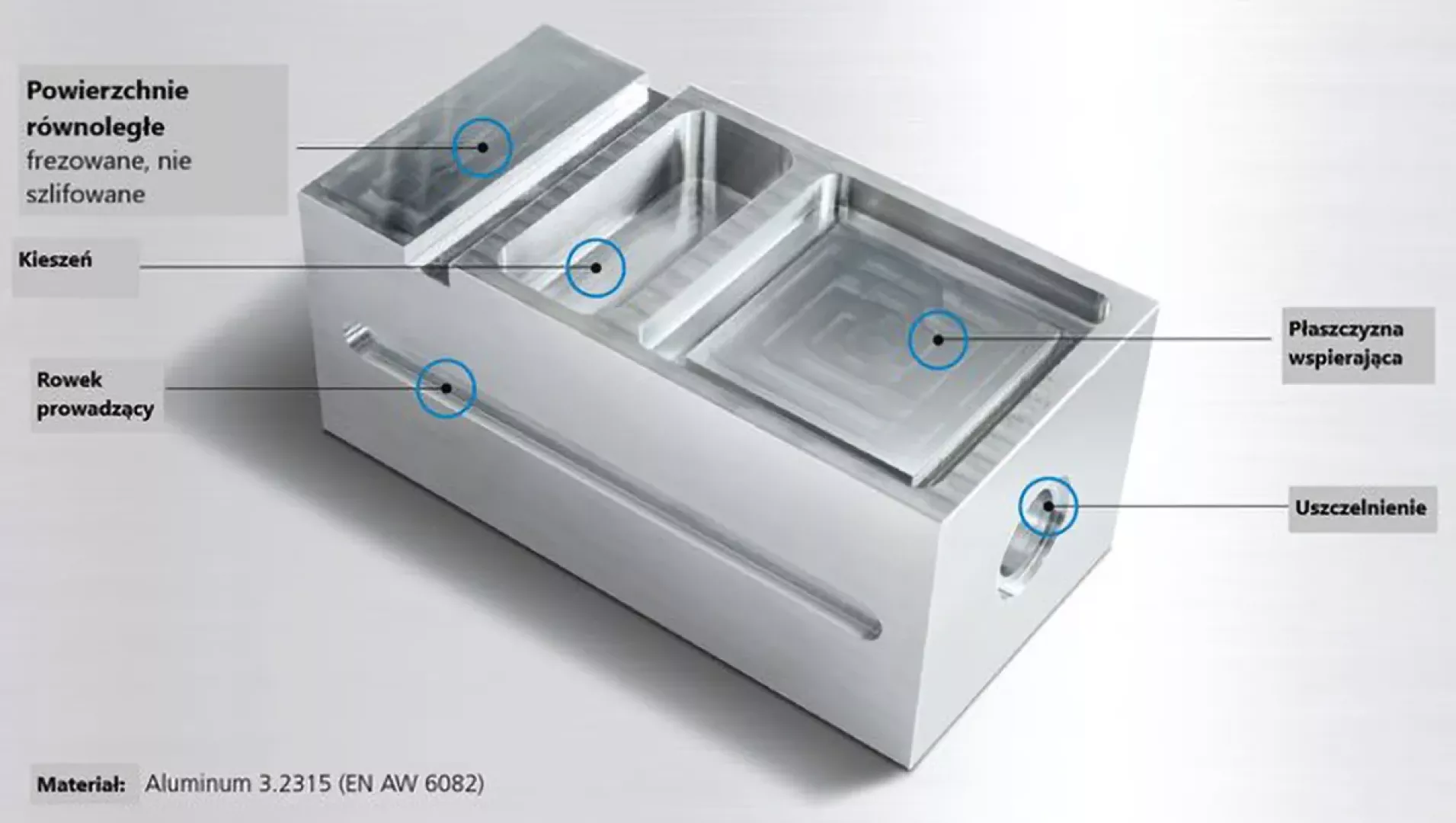

- frezy można wykorzystać do normalnego planowania 2D oraz obróbki kieszeni
Aplikacja FRAISA ToolExpert® 2.0 zapewniająca łatwy dostęp do parametrów obróbki
Długi cykl życia narzędzia dzięki profesjonalnej regeneracji FRAISA ReTool®.
