Systemy narzędziowe Elastyczny system mocowania elementu obrabianego MATRIX SILVER CLAMP

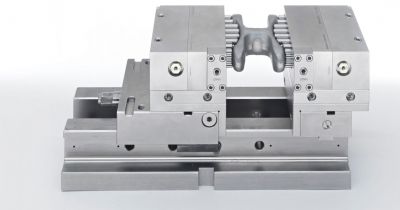

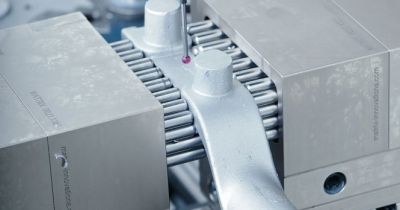

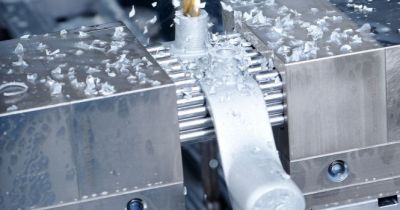

MATRIX SILVER CLAMP posiada szereg zalet dla profesjonalnych użytkowników wymagających pewnego i uniwersalnego systemu mocowania elementów o skomplikowanych i zróżnicowanych kształtach. Zasada działania systemu MATRIX SILVER CLAMP polega na zastosowaniu zestawu pinowych matryc mocowanych na szczękach imadła. W trybie odblokowanym piny dopasowują się do kształtu mocowanego elementu otaczając go z wielu stron. Natomiast, po zablokowaniu tworzą pewne mocowanie zdolne przeciwstawić się siłom skrawania. Dzięki rozłożeniu nacisku na wiele punktów oraz faktu, że przedmiot dociskany jest z kilku różnych kierunków, możliwe jest stabilne zamocowanie elementu o skomplikowanym kształcie i delikatnej powierzchni.

Korzystając z systemu MATRIX SILVER CLAMP otrzymuje się system pozwalający na niezawodne zamocowanie elementów o skomplikowanych kształtach dużo szybciej i łatwiej, niż przy wykorzystaniu rozwiązań konwencjonalnych. Dzięki licznym akcesoriom dodatkowym jest to zestaw o ogromnych możliwościach, pozwalający ograniczyć ilość stosowanego oprzyrządowania, w tym wyeliminowanie kosztownych i czasochłonnych w wykonaniu uchwytów specjalnych. Dzięki tym cechom MATRIX SILVER CLAMP doskonale sprawdza się podczas prototypowania, wykonywania serii próbnych wyrobów, produkcji małoseryjnej oraz obróbce odlewów, przy lekkiej i średnio ciężkiej obróbce.

System MATRIX w DAIMLER AG

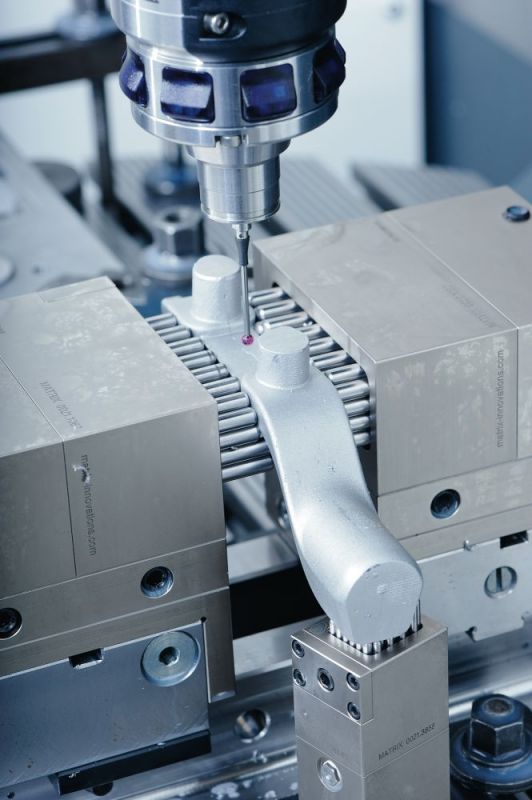

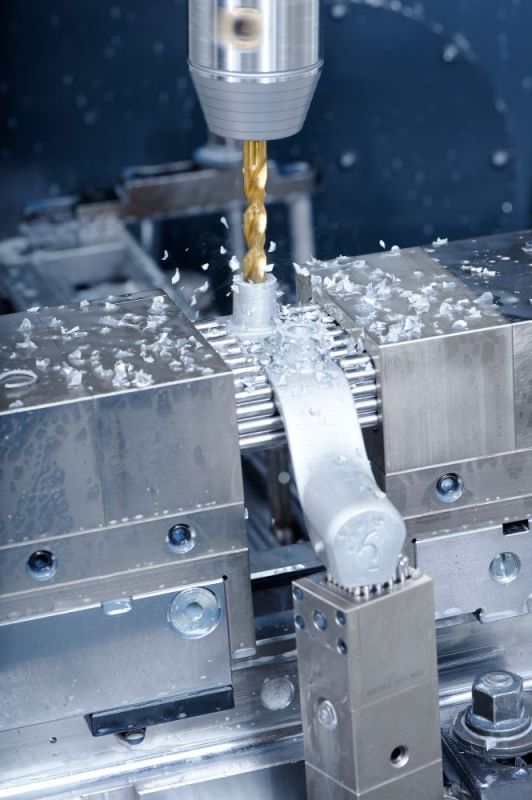

Wykorzystanie MATRIX Silver Clamp w zakładach Daimlera pokazuje jak pewny zacisk delikatnych części samochodowych może zostać dokonany w ciągu sekund bez ryzyka uszkodzenia ich powierzchni. W miejscu, gdzie niegdyś stosowany był skomplikowany trzypunktowy system podparcia, dzisiaj mocowanie odbywa się natychmiastowo, pewnie i bez ryzyka uszkodzenia elementu. W fabryce Daimler AG w Untertürkheim pod Stuttgartem w dziale Rapid Prototyping produkowane są części do konstruowanych przyszłych pojazdów firmy. Zakres obrabianych materiałów rozciąga się od aluminium po wysokostopową stal nierdzewną. Części te są zarówno trudne w zamocowaniu, jak i podatne za uszkodzenie. Matthias Miller oraz Sebastian Bosl pracownicy działu Rapid Prototyping Daimler AG w przeszłości często mierzyli się z problemem mocowania nieobrobionego wspornika lusterka lub kolektora dolotowego na stole obrabiarki 5-osiowej przed planowaniem pierwszej powierzchni. Dzisiaj, element mocowany jest w imadle z nakładkami MATRIX SILVER CLAMP. Gdy blokada jest zwolniona, piny przy niedużym nacisku sprężyn dopasowują się dokładnie do kształtów przyłożonych do nich elementów. W ciągu kilku chwil, mogę uzyskać mocowanie dopasowane dokładnie do kształtu przedmiotu obrabianego – stwierdza Miller. Gdy zamkniemy blokadę, matryca pinów jest gotowa, a elementy mocować można korzystając z korby imadła. Podstawową zasadą elastycznego systemu mocowania jakim jest MATRIX SILVER CLAMP, jest koncept kształtowania mocowania za pomocą przedmiotu obrabianego, w czasie gdy blokada pinów jest zwolniona docisk sprężyn sprawia, że kontur zostaje dokładnie odwzorowany. Wówczas blokuje się położenie pinów mechanicznie i mocowanie przedmiotu jest gotowe do działania. Zadania, które do tej pory wymagały wykorzystania rozwiązań specjalnych mogą być wykonane w ciągu kilku sekund. Podczas, gdy specjalny system mocowania tworzony jest do jednego rodzaju elementu, system MATRIX może zostać dostosowany do niemal każdego elementu obrabianego.

System oparty o matrycę pinów może zostać użyty do mocowania skomplikowanych elementów podczas obróbki, bądź jako część zautomatyzowanej linii służącej do obróbki oraz montażu części - wyjaśnia Hubert Meintrup, dyrektor zarządzający w firmie MATRIX. W ten sposób, producent części może znacząco skrócić czas mocowania oraz dostawy gotowych zespołów. Systemy Matrix są bardzo solidne i wytrzymałe, a także łatwe w czyszczeniu. Zintegrowane złącze do przedmuchu wnętrza oprzyrządowania sprężonym powietrzem ułatwia utrzymanie systemu mocowania w czystości i zapewnia niezawodność funkcjonowania. W dzisiejszych czasach systemom mocowania stawiane są wysokie wymagania, także dla produkcji mało- i średnioseryjnej. Klienci oczekują dużej sztywności i dokładności mocowania. Pożądane jest również minimalizowanie czasu ustawiania maszyny i mocowania przedmiotu – twierdzi Hubert Meintrup. W dziale prototypowania Daimlera, SILVER CLAMP jest w szczególności efektywny, dzięki dużej elastyczności, szybkości dostosowania oraz prostoty obsługi. Rekonfiguracja zestawu mocowania jest tam na porządku dziennym i wymaga dostosowania mocowania do skrajnie różnych wymagań. System MATRIX SILVER CLAMP idealnie spełnia wymagania jakie stawiają obrabiane przez nas części – mówią Miller i Bosl.

Korzyści systemu

  • szybkość i dokładność – dokładne mocowanie skomplikowanych kształtów odbywa się błyskawicznie
  • bezpieczeństwo – dzięki dopasowaniu do kształtu, siły mocowania można ograniczyć do minimum, co chroni delikatne powierzchnie przed uszkodzeniem
  • oszczędność czasu – błyskawiczne dopasowanie zestawu do różnych zadań, co skraca czas przezbrojenia maszyny
  • uniwersalne stosowanie – jeden uniwersalny system zamiast wielu specjalnych
  • obniżenie kosztów o nawet 80% – wykonanie wielu specjalnych mocowań nie jest już konieczne
